Регулировка газового котла: советы по настройке оборудования для корректной работы

На что обратить внимание

После того как все будет смонтировано, необходимо пригласить для осмотра газового котла специалиста из газовой службы района. Он проверит, все ли правильно сделано, соблюдены ли монтажные правила и нормы. Если ничего не вызовет у него нареканий, он выдаст вам заключение, которое послужит основанием, чтобы открыть вентиль.

Однако есть несколько требований, которые вам придется выполнить обязательно:

  1. Опрессовать систему отопления. Этот процесс производится под давлением 1,8 атм. — показатель можно увидеть на манометре котла.
  2. В это время нужно проверить все стыки и соединения на герметичность.
  3. Систему лучше избавить от воздуха.
  4. Не стоит добавлять в воду, которая будет являться теплоносителем, антифриз.
  5. Если в газовом котле используется автоматика и система безопасности, требующие электроэнергии, то необходимо будет обеспечить бесперебойную подачу электрического тока.

Теперь о требованиях к помещению, где планируется размещение газового отопительного оборудования. Котельную можно организовать в любом нежилом помещении. Это может быть подвал, кладовая, чердак и прочее. Единственное, где нельзя устанавливать котел — это ванная и туалет.

Опрессовка системы отопления

Объем помещения должен соответствовать общему тепловому выделению — как самого котла, так и дополнительных видов оборудования. К примеру, бойлера, расширительного бака и прочего. Чтобы было понятнее, приведем несколько примеров:

  1. Суммарная тепловая мощность до 30 киловатт требует помещения объемом 7,5 кубических метров.
  2. 30-60 киловатт —13,5 кубометров.
  3. До 200 киловатт — 15 куб.м.

Как видите, изменения достаточно существенные. Поэтому для большого дома, требующего много тепла, будет нужна и более просторная котельная. Кстати, в паспорте на помещение, где установлено газовое оборудование, должно быть записано, что это котельная или топочная

В настоящее время на рынке появляется все больше новинок, для установки которых нет таких жестких правил. К примеру, отопительные котлы с замкнутыми камерами сгорания. Это абсолютно безопасная конструкция, не требующая большого пространства и даже наличия в котельной окон и вентиляции.

Воздухообмен

Большинство потребителей использует стандартные газовые котлы, которым для эффективного сжигания газа требуется воздух. И здесь тоже есть свои требования и нормы. К примеру, газовый котел мощностью 23,3 киловатта для создания оптимальной температуры требует 2,5 кубических метра газа в час. На такое количество топлива необходимо 30 кубометров воздуха.

И еще один очень важный момент, на который необходимо обратить внимание. Расстояние от стены до поверхности котла не должно быть меньше 10 сантиметров

И это при условии, что стена отделана негорючим материалом

И это при условии, что стена отделана негорючим материалом.

Требования к другим параметрам помещения

В котельной должно быть естественное освещение.

Многие сетуют на то, что требования к правилам монтажа слишком жесткие и завышенные. Но это вовсе не блажь бюрократии. Это опыт, позволяющий осознать наличие пожарной опасности, которая присутствует всегда, когда дело касается газового оборудования.

Поэтому примите эти требования как закон:

  • Площадь котельной должна быть не меньше 4-х квадратных метров при высоте потолков не меньше 2,5 метров и ширине входной двери не меньше 80 сантиметров.
  • В котельной должно быть естественное освещение. Так что наличие оконного проема обязательно. Причем на каждые 10 кв. метров должно быть окно площадью 0,3 кв.м.
  • Необходимо обеспечить котельную хорошей вентиляцией. На каждый киловатт мощности котла должно приходиться 8 квадратных сантиметров вентиляционного отверстия, установленного в верхней части помещения.
  • Газ должен подаваться только по металлической трубе, а для учета его расхода необходим счетчик. Еще одно обязательное условие — наличие газоанализатора.
  • Сечение дымохода должно соответствовать мощности оборудования. К примеру, мощность 30 киловатт — диаметр дымохода 130 миллиметров, 40 кВт — 170 миллиметров. Нельзя, чтобы сечение дымохода и сечение выхлопного отверстия котла не совпадали, особенно, если первый меньше второго. Конец дымохода должен выходить за уровень конька кровли минимум на полметра.
  • Если в котле есть системы, работающие от электрического тока, то на вход питания котла необходимо установить автомат, контролирующий мощность потребляемого тока.

Более подробно требования к монтажу газового оборудования изложены в СНиП II-35-76 «Котельные установки».

Утепление дома

Грамотное утепление помещений снижает эксплуатационные расходы на газовое отопление в условиях поддержания заданного температурного режима. Важным показателем экономической целесообразности теплоизолирующих характеристик являются сроки окупаемости применяемой системы утепления.

Теплоизоляция дома является очень обширным понятием, включающим в себя комплекс работ по улучшению теплоизоляционных характеристик любых поверхностей строения, представленных стенами, полами и потолками. В теплоизолирующих мероприятиях применяются различные виды материалов и технологий.

Утепление дома осуществляется поэтапно, с учётом материала, используемого для возведения стен, пола и потолка, а также типа установленных окон и дверей. Грамотное проведение теплоизоляции обеспечивает не только комфорт круглогодичного проживания, но также существенную экономию расхода газа, что особенно актуально в условиях регулярно дорожающих тарифов.

Читайте так же:

  • https://cosmo-frost.ru/gazovye-kolonki-i-kotly/ekspluataciya-gazovye-kolonki-i-kotly/nastrojka-gazovogo-kotla-kak-pravilno-nastroit-temperaturu-moshhnost/
  • http://oteple.com/kak-pravilno-otregulirovat-moshhnost-gazovogo-kotla/
  • https://eurosantehnik.ru/kak-umenshit-moshhnost-gazovogo-kotla.html

Принцип работы

Поступление холодной воды осуществляется без принудительной циркуляции — самотеком. Именно поэтому газовый прибор ставят в самом низу отопительной системы. Бывает, приходится даже искусственно занижать его расположение.

Горелка поджигается через запальник. Обязательное условие горения — тяга. Чтобы контролировать ее, имеется специальный датчик. Когда тяга пропадает, подача газа автоматически прекращается. Если в дымоходе недостаточное разрежение или его задувает ветром, газ также отключается, а запальник тухнет. Аварийная ситуация предотвращается.

Уровень нагрева теплоносителя контролирует термопара. Когда теплоноситель нагреется сверх установленного значения, поступление топлива прекращается — горелка отключается. Как только температура теплоносителя достигнет критически низкого значения, газ снова начинает поступать, горелка загорается.

Такая система контроля не может обеспечить стабильную температуру в помещении, зато оборудование способно функционировать при любых обстоятельствах: без электроэнергии, при низких давлениях газа, при сильных морозах.

Задачи системы автоматики

  • Блокировка при исчезновении тяги.
  • Отключение при нагреве теплоносителя до критического значения и включение при остывании.
  • Блокировка поступления газа при низком или пульсирующем давлении, а также при поломке термопары.

Главный плюс АОГВ — возможность применения в самотечных системах отопления. В них устанавливают расширительные емкости, а циркуляционные насосы попросту не нужны. Самотечные системы желательно оснащать радиаторами большого объема.

Устройство газовой горелки для котла

Атмосферные и вентиляторные горелочные устройства отличаются своим строением. Это обусловлено разным способом подачи кислорода в камеру при сжигании топлива.

Устройство атмосферной горелки.

Воздух поступает в камеру горения непосредственно из помещения. Внутри канала горелочного устройства расположены сопла. Газ подается в сопла, смешиваясь с воздухом, который также имеет сюда доступ. На небольшом расстоянии от сопел располагаются выходные прорези, через которые подается готовая топливная смесь. Между соплами и выходными отверстиями создается область пониженного давления, что способствует постоянному нагнетанию воздуха для смешивания.

В камере сгорания постоянно работает запальная горелка для розжига основного устройства.

Устройство вентиляторной горелки.

Блок устройства состоит из:

  1. двигателя;
  2. вентилятора;
  3. автоматического блока управления;
  4. редуктора;
  5. реле давления воздуха;
  6. смесителя топливной массы.

Воздух нагнетается извне вентилятором, подается в камеру сгорания для образования топливного вещества. Соотношение воздуха и газа возможно регулировать с помощью заслонки и вентилятора.

Техническое устройство и принцип работы газового котла Навьен

Рассмотрим устройство двухконтурного газового котла Navien Deluxe Coaxial.

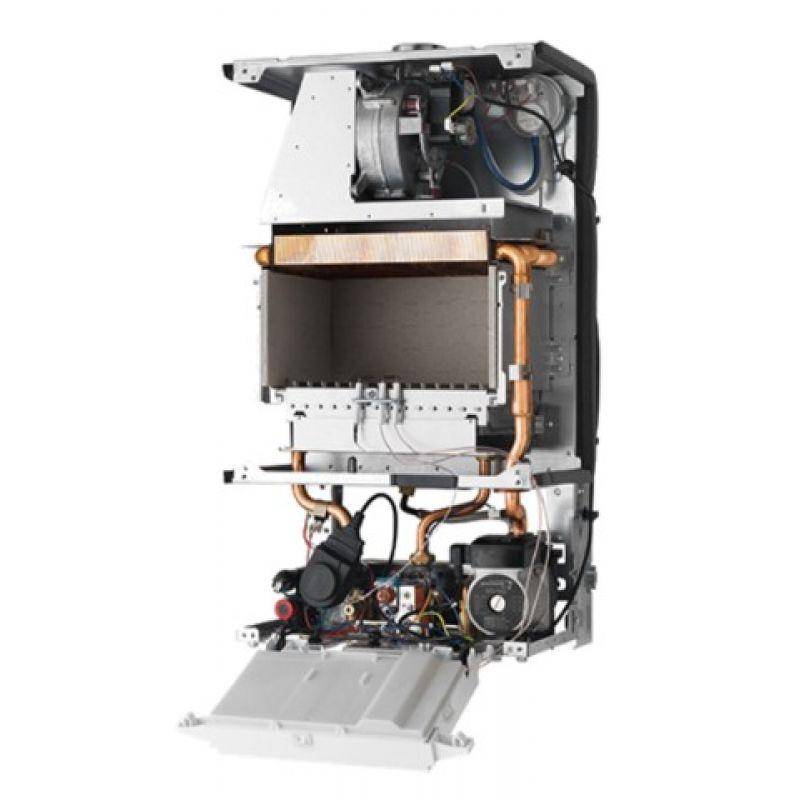

Устройство газового котла Навьен

Прибор имеет два теплообменника, осуществляющих подготовку теплоносителя (основной) и хозяйственной горячей воды (вторичный). К соответствующим патрубкам подключаются линии подачи газа, холодной воды, которая поступает в теплообменники, где нагревается до определённых температур. Затем, при помощи циркуляционного насоса, теплоноситель направляется в систему отопления дома.

Вся работа устройства управляется при помощи электронного блока, обеспечивающего своевременное отключение/включение горелки, контролирующего посредством специальных датчиков температуру воды в обоих контурах. Плата управления защищена от скачков напряжения в сети, но в районах с частыми или значительными перепадами напряжения необходимо использовать стабилизатор.

Котлы Навьен имеют выносной блок управления, оснащённый дисплеем, на котором виден текущий режим, температура, прочие эксплуатационные параметры прибора. Кроме того, на дисплей выводится код ошибки, обнаруженной управляющим блоком в какой-либо системе прибора.

Как подключить и настроить

Установка котла не требует никаких специфических действий. Напольные устройства устанавливаются в определённом месте, навесные подвешиваются на стену при помощи штатной навесной рейки.

Навеска котла производится через демпферные прокладки (резина, поролон и т. п.), чтобы шум при работе не распространялся по всему дому. К соответствующим патрубкам подключаются газовые и водопроводные трубы, система отопления и ГВС дома. Также подключается система подачи воздуха и удаления дыма (в зависимости от типа конструкции).

Настройка котла осуществляется приведением давления газа в нормативное значение. Для этого отключают подачу воды и регулировочным винтом настраивают минимальное и максимальное давление газа, соответствующее работе в разных режимах. После этого возобновить подачу воды. При работе необходимо периодически проверять состояние соединений котла при помощи мыльного раствора — если они негерметичны, появятся пузыри. При появлении шума или иных признаков незапланированного изменения режима работы, следует отключить подачу газа и проверить состояние оборудования.

Краткая инструкция по эксплуатации: управление и регулировка

Все действия с котлом производятся при помощи выносного пульта управления. Регулировка температуры воды в системе отопления производится нажатием кнопок «+» или «-» на пульте при выбранном режиме «отопление», который обозначается стилизованным изображением батареи. Дисплей показывает числовое значение установленной температуры. Имеется также возможность настроить режим по температуре воздуха в помещениях, для чего надо включить соответствующее обозначение на дисплее (символ домика с термометром внутри). Мигающее изображение показывает желаемое значение температуры, а постоянное — фактическое. Регулировка горячей воды производится подобным образом, надо лишь переключить режим.

Распространённые ошибки и причины неполадок

Иногда котёл выдаёт на дисплей специальный код, обозначающий ошибку в работе какой-либо системы. Рассмотрим типичные ошибки и коды:

В этой таблице приведены распространённые ошибки котлов Навьен

Для решения возникших проблем следует устранить источник неисправности самостоятельно или обратиться к специалистам. Существуют некоторые специальные требования, которые указаны в инструкции. Например, код 10 — ошибка в системе дымоудаления — может возникнуть при исправно работающей системе, просто снаружи поднялся сильный ветер. Для того чтобы избежать появления ошибок, следует внимательно изучить инструкцию пользователя.

Газовые котлы Навьен — практичные и удобные в эксплуатации устройства, выгодные с экономической точки зрения, обладающие полным функционалом и возможностями. При относительно невысоких ценах, южнокорейское оборудования оптимальным образом подходит для суровых российских условий, позволяет создать в доме комфортную температуру, организовать подачу горячей воды. Установка, эксплуатация, обслуживание котлов Navien не вызывает никаких сложностей, все действия подробно описаны в прилагаемой инструкции. Обнаруженные неисправности или возникшие проблемы оперативно устраняются специалистами из сервисных центров.

Какая автоматика лучше – механическая или электронная

Приборы, контролирующие работу отопительного оборудования, могут быть механическими или электронными.  В бюджетных моделях газовых котлов в большинстве случаев используется вариант механического, ручного управления. Несмотря на то, что уровень технического прогресса достиг небывалых высот, механика остается надежным и проверенным средством. Автоматика безопасности газовых котлов, действующая в ручном режиме управления, на порядок дешевле. Принцип работы большинства моделей котлов с ручным управлением прост и понятен для бытового использования.

Блок автоматики механического принципа действия проще в обслуживании и ремонте. Разборка такого агрегата вполне по силам специалисту – теплотехнику, осуществляющему профилактический осмотр котельного оборудования в вашем доме.

Ручное, механическое управление газовым котлом не зависимо от электроснабжения — владелец жилья самостоятельно выставляет нужную для обогрева жилого помещения температуру, все остальное зависит от законов физики, которые заложены в основу работы механизма.

Механическая автоматика

Ручная регулировка бытовых газовых котлов обеспечивается введенными настройками заданного диапазона оптимальных показателей значений температуры. Розжиг фитиля пламени камеры горения запускает термостат, чувствительный к изменениям среды теплоносителя.

Горелка газового котла

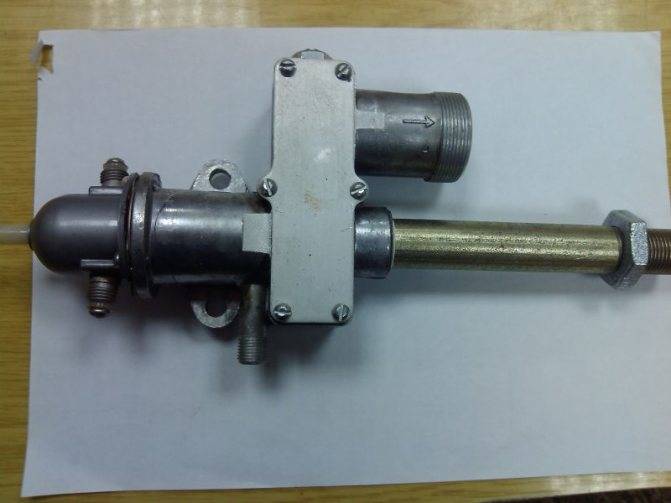

Температурный регулятор нагнетает подачу газа к горелке, когда вода остывает в контуре системы отопления, и перекрывает поток при достаточном нагреве. Монтируется термодатчик в газопровод. Оснащен он такими узлами:

  • термоэлемент;
  • группа рычагов;
  • пружинный патрубок;
  • сердечник.

Сердечник – латунная трубка и инваровый стержень, чувствительный элемент, реагирующий на изменения состояния теплоносителя. Изменяя длину, открывает и перекрывает клапан, корректируя подачу энергоносителя к камере горения прибора.

Электронные автоматические системы контроля

Наиболее распространенный вид автоматики, который используется в бюджетных моделях котлов – электронный термостат.

Прибор устанавливается внутри помещения и управляет обогревом на основе сигналов выносного термодатчика, расположенного в актуальной зоне помещения. При снижении температуры ниже установленного предела на котел подается сигнал о включении. При достижении оптимальных температурных параметров датчики передают в систему сигнал о выключении. Термостаты комнатные имеют с газовыми котлами кабельное соединение.

В данном случае наличие термостата обеспечивает оптимальную температуру нагрева газового котла и экономичность расхода голубого топлива. На сегодняшний день в продаже представлены термостаты нескольких типов, отличающиеся функциональностью, техническими характеристиками и способом монтажа. Программируемые приборы обеспечивают поддержание внутри жилого помещения оптимального температурного режима в течение заданного периода времени.

На заметку: некоторые модели могут осуществлять автоматический контроль над работой газового котла в течение суток, другие образцы техники способны контролировать работающий агрегат в течение недели. Производятся также приборы автоматического контроля беспроводного действия, позволяющие дистанционно контролировать работу котла. Радиус действия современных дистанционных систем управления, в зависимости от выбранной модели, составляет 25-100 м.

Оптимальные значения в индивидуальной системе отопления

Автономное отопление помогает избегать многих проблем, которые возникают с централизованной сетью, а оптимальная температура теплоносителя может регулироваться в соответствии к сезону. В случае индивидуального отопления под понятие нормы включают теплоотдачу прибора отопления на единицу площади помещения, где стоит этот прибор. Тепловой режим в данной ситуации обеспечивается конструктивными особенностями отопительных приборов.

Важно следить, чтобы носитель тепла в сети не остужался ниже 70 °С. Оптимальным считают показатель 80 °С. С газовым котлом контролировать нагрев легче, потому что производители ограничивают возможность нагрева теплоносителя до 90 °С

Используя датчики для регулировки подачи газа, нагрев теплоносителя можно регулировать

С газовым котлом контролировать нагрев легче, потому что производители ограничивают возможность нагрева теплоносителя до 90 °С. Используя датчики для регулировки подачи газа, нагрев теплоносителя можно регулировать.

Немного сложнее с аппаратами на твердом топливе, они не регулируют подогрев жидкости, и запросто могут превратить ее в пар. А уменьшить жар от угля или древесины поворотом ручки в такой ситуации невозможно. Контроль нагрева теплоносителя при этом достаточно условный с высокими погрешностями и выполняется поворотными термостатами и механическими заслонками.

Электрические котлы позволяют плавно регулировать нагрев теплоносителя от 30 до 90 °С. Они оснащены отличной системой защиты от перегрева.

Чем плох переизбыток мощности?

Рассмотрим настройку мощности газового котла на примере двухконтурного прибора Protherm Gepard 23 MTV. Данная модель является аналогом агрегата Protherm Panther (Пантера). Тот же производитель, который выпускает газовые устройства Protherm, на другом производстве изготавливает котлы торговой марки Vaillant. Их цена на порядок дороже, так как в них используются более качественные комплектующие. По конструкции и настройкам газовые устройства Vaillant очень похожи на модели Protherm.

В инструкции по эксплуатации сказано, что полезная тепловая мощность котла Protherm Gepard 23 MTV регулируется в пределах от максимальной — 23,3 кВт до минимальной — 8,5 кВт. На производстве агрегаты настраивают на мощность 15 кВт.

Хорошо, если отопительная система, к которой подключают газовый котел, имеет мощность в пределах возможности горелочного устройства, в нашем случае – от 8,5 до 23,3 кВт. А как быть, если для имеющихся радиаторов нужна меньшая производительность?

К примеру, возьмем квартиру площадью 50 м². Для ее отопления имеются радиаторы тепловой мощностью 4 кВт. Монтажники установили газовый котел, но не настроили подходящую мощность. Система отопления на 4 кВт будет не способна принять установленную производительность агрегата в 15 кВт. Большая разница между производимым и необходимым показателем делает невозможным автоматическую настройку котла. Тогда требуется отрегулировать устройство своими руками.

Обратите внимание! Специалисты категорически не рекомендуют устанавливать газовый котел, мощность которого значительно превышает необходимую. Это приводит к цикличности работы агрегата и быстрому выходу его из строя

В характеристиках газового котла Protherm Gepard 23 MTV указано, что КПД устройства при работе на полной тепловой мощности составляет 93,2%, а на минимальной — 79,4%. Если агрегат будет работать на производительности 4 кВт, то его КПД  снизится еще больше. Получается, что почти четвертая часть тепловой энергии будет «вылетать в трубу».

Цикличность газового агрегата и ее последствия

Цикличность или «тактование» газового котла подразумевает, что горелка после включения быстро отключается при достижении жидкостью заданной температуры в трубе на выходе из агрегата. Но батареи при этом не успевают прогреться. Через небольшой период циркуляционный насос прогоняет в контур агрегата холодную воду из системы отопления, и горелка включается снова.

Сложность заключается еще и в том, что трубы отопления малой мощности имеют меньший диаметр и выше гидравлическое сопротивление, соответственно, теплоноситель в них течет медленнее. Если с большой мощностью нагревать жидкость в теплообменнике, то она достигнет заданной температуры очень быстро и горелка отключится. В то же время остальная масса воды, которая не успела дойти до горелки, останется холодной.

Автоматика без участия человека не сможет среагировать на ситуацию и отрегулировать оптимальную мощность устройства.

Обратите внимание! При правильных настройках отопительной системы разность температур на входе и обратке должна составлять не более 15ºC. Цикличность газового котла значительно снижает срок службы агрегата и увеличивает расход топлива

Известно, что наибольший износ узлы терпят в момент включения. Также при зажигании к горелке подводится максимальная порция газа, большая часть которого улетучивается в трубу. Частое перезажигание горелочного устройства еще больше повышает расход топлива и снижает КПД. Чтобы избежать этого, требуется отрегулировать мощность агрегата, то есть уровнять производительность газового котла и системы отопления

Цикличность газового котла значительно снижает срок службы агрегата и увеличивает расход топлива. Известно, что наибольший износ узлы терпят в момент включения. Также при зажигании к горелке подводится максимальная порция газа, большая часть которого улетучивается в трубу. Частое перезажигание горелочного устройства еще больше повышает расход топлива и снижает КПД. Чтобы избежать этого, требуется отрегулировать мощность агрегата, то есть уровнять производительность газового котла и системы отопления.

Система безопасности

Система безопасности газового котла включает множество элементов, которые можно разделить на 2 группы:

  • Устройства, которые способствуют комфортной работе котла;
  • Приборы, которые отвечают за безопасность оборудования.

Ко вторым можно отнести термостат, предохранительный клапан, а также датчик контроля пламени и тяги.

Датчик контроля пламени состоит из таких элементов: электромагнитного клапана, который включает и отключает подачу газа и термопары. Термостат поддерживает нужную температуру носителя тепла и защищает от перегрева. При достижении теплоносителя критической отметки модуль включает или отключает котел.

При повышении температуры меняется местоположение биматаллической пластинки, она выгибается и перекрывает трубу, через которую идет подача газа. Таким образом, прибор контроля тяги отключает подачу топлива на горелку.

Предохранительный клапан регулирует, распределяет и перекрывает поток газа. В отопительной системе такой прибор является неразрывным элементом трубопроводной арматуры, которая имеет большое значение в контроле объема носителя тепла.

Движение топлива осуществляется через отверстие в клапане, которое называется седло. Для того чтобы выключить оборудование его нужно перекрыть поршнем.

Газовые клапаны бывают одностадийными, двухстадийными, трехстадийными и моделирующими.

Первый вид имеет 2 рабочих положения: включение и выключение.

Двухстадийный имеет 1 вход и 2 выхода. Клапан открывается после поворота в промежуточное положение, поэтому включение происходит плавно.

Трехстадийный используется для газовых котлов с двумя уровнями мощности.

Последние применяются для плавного изменения значения мощности котла.

Автоматика используется для безопасности и удобства. Пользователю не нужно самостоятельно выполнять множество задач. Сюда можно отнести подбор комфортного режима работы, диагностику, авторозжиг горелки и т.д.
