Котельная в частном доме

Как нужно обустраивать дымоходы

Дымоходы – это, пожалуй, одна из важнейших составляющих любой отопительной системы. Если не будет дымохода, то дым и другие продукты горения будут деваться – куда? Правильно, никуда, они останутся в помещении, а допустить этого мы никак не можем. К тому, как обустраивать дымоходы в топочных помещениях, есть собственные требования, и если вы не будете придерживаться их, то сулите себе неприятности с безопасностью работы отопительного котла, менее серьезные, чем в предыдущих вариантах. Итак, ниже приведены основные требования к обустройству дымохода (в большинстве своем они взяты из СНиПа).

• Диаметр трубы, использованной для дымохода, обязан быть в точности таким, какой указан в техпаспорте отопительного котла.
• Ограничено и количество изгибов/поворотов дымохода – их должно быть не больше трех.
• Ограничивается и высота дымохода. Так, он должен быть выше крыши не более чем на пять метров.
• Также срез его не должен располагаться ниже уровня самой крыши, ибо в противном случае через него будет подсасываться воздух.
• Труба должна иметь цилиндрическую форму. Она должна быть сделанной исключительно из металла, в ней должны быть специальные отверстия, дабы было удобно проводить чистку.
• Запрещается устанавливать на дымоходе зонт или любое другое защитное сооружение.
• Сечение также должно соответствовать требованиям, которые предъявляет конкретная модель агрегата.
• Он должен быть газонепроницаем. Нельзя, чтобы продукты сжигания топлива, от которых мы хотим избавиться, будут все же попадать в котельную.
• В стене нужно проделывать сразу два отверстия. Первое из них предназначается непосредственно для дымохода, а второе, несколько ниже, для техобслуживания конструкции.

Вся информация была взята из того же СНиПа, притом с учетом нововведений 2008-го года.

В качестве заключения

Требования к котельной в частном доме, а конкретнее, к дымоходу, вентиляционной системе, площади, объему помещения, должны предельно строго выполняться. Невыполнение любого из них может стать причиной пренеприятнейших последствий, даже трагических. Помните это.

Как выполняется монтаж котельной в частном доме

Особенности монтажа зависят от типа котлов, ведь они бывают настенными и напольными. Котлы первого типа располагают на стене. Зачастую такое оборудование включает в себя насос, коллектор, сенсоры и приборы контроля и другие элементы обвязки. Такая конструкция удобна тем, что всё необходимое находится рядом.

Также важно то, что котёл можно расположить в любом помещении и он не будет причинять неудобств, так как не требуется установка громоздкого дымохода. Из недостатков можно выделить сложную конструкцию, поскольку в малом объёме размещена масса оборудования

Оно может повредиться при неправильной установке и невысокую мощность, которой будет достаточно только для небольших частных домов.
Что касается напольных котлов, то их особенностями является высокая мощность. Располагать их лучше в приспособленном помещении. Такие виды котлов требуют установки дымохода и много вспомогательного оборудования. Затем выполняется отделка.

Котлы подключаются в системы либо с естественной циркуляцией либо с принудительной. Первый способ подразумевает перемещение теплоносителя за счёт нагрева воды и повышения давления на выходе из котла, а также за счёт уклона труб без работы насосного оборудования.

Но недостатком выступает то, что общая длина трубопровода не должна превышать 30 м. При использовании систем с принудительной циркуляцией длин трубопровода неограничена и его расположение может быть удобным с точки зрения владельца.

В трубах будет поддерживаться постоянное давление, что обеспечивают сетевые насосы, а это в свою очередь зависимость от электроэнергии.

Этапы монтажа

• создаётся схема монтажа и расположения основного и вспомогательного оборудования;
• если нормы требуют, то проект утверждается в соответствующих организациях;
• устанавливается система дымохода;
• подключаются инженерные сети;
• котельная частного дома отделывается огнеупорными покрытиями;
• устанавливается основное оборудование.

Нормативы к помещению для установки электрического котла

Электрические котлы самые популярные среди владельцев частных домов и коттеджей. С помощью этого котла можно не только обогреть жилое помещение, но и обеспечить его горячей водой. В Европе электрические котлы используют с давних пор. У нас же эти котлы тоже используются довольно активно. Но не стоит забывать, что при установке электрического котла нужно соблюдать основные требования к котельному помещению.

1. Нельзя, чтобы котел располагался вплотную к потолку. Необходимое расстояние — 0,2 метра;
2. Стена, куда будет крепиться котел, должна быть сделана из специального негорючего материала;
3. Помещение должно быть сухим и теплым;
4. Под электрическим котлом не должен проходить силовой кабель;
5. Нельзя ставить котел прямо на пол, расстояние от пола должно составлять примерно 1,5 метров.

Электрический котел самый безопасный. Для него требования для помещения котельной в частном доме самые слабые.  Для его установки необязательно иметь отдельную котельную. При работе не выделяются вредные продукты сгорания. Специально создавать вентиляцию, если ее нет в доме, не нужно. Котел работает бесшумно, поэтому он никаким образом не будет беспокоить обитателей дома. Наверное, эта система отопления имеет лишь один минус — без электричества он не будет работать.

Требования к отдельно стоящим топочным

Отдельные котельные строят для мощных теплогенераторов, эксплуатация которых предусматривает усиленный режим безопасности.

Требования к топочным, построенным отдельно от жилого здания:

В помещениях устраивают бетонные полы или покрывают их несгораемой отделкой. Под оборудование массой свыше 200 кг подготавливают усиленное основание высотой 15 см.

Нагретая вода поступает в дом по утепленному трубопроводу с низкими потерями тепла. Отдельно стоящая топочная не занимает полезную площадь дома, безопасна в эксплуатации и не нарушает архитектурный облик здания. Может использоваться для отопления группы построек, например, дома, бани и теплицы.

Требования к дверям

В топочных используют два типа дверей:

• наружные без усиления для выхода на улицу;
• внутренние противопожарные для связи с жилыми помещениями.

Внешние двери в случае взрыва должны легко срываться с петель. Тогда энергия будет направлена наружу и принесет меньшие разрушения, чем при жестко и прочно закрепленном полотне. Но в любом случае нужно защитить помещение от посторонних, которые могут войти и повредить дорогостоящее оборудование.

Внутренние двери рассчитаны на сдерживание пламени при пожаре в течение 15 минут. Нормативу соответствуют полотна 3 типа с пределом огнестойкости EI 15. Они сохраняют целостность и теплоизоляционные свойства на протяжении времени, достаточного для эвакуации людей из дома и приезда службы спасения.

Вентиляция котельной

Требования к котельной в частном доме очень строги в отношении вентиляции. Продукты горения, образующиеся при сжигании топлива, опасны для человека. Вдыхание угарного газа приводит к тяжелым отравлениям. Высокая концентрация вызывает парализацию и даже смерть.

Утечки газа в сети создают опасность взрыва. Метан, пропан и бутан тяжелее воздуха. Они накапливаются в нижнем уровне помещения. Именно поэтому рекомендуется для удаления опасных веществ устраивать под наружной дверью зазоры около пола или забранные решетками вытяжные отверстия в стене. На каждые 10 кВт мощности агрегата требуется 0,01 м² площади сечения приточного канала.

Естественная вентиляция, рекомендуемая нормативом, включает приточные и вытяжные каналы для замены воздуха в помещении. Их площадь рассчитывают исходя из тройного объема комнаты и подбирают по специальным таблицам, диаграммам или с помощью он лайн калькуляторов.

На каждые 10 кВт мощности требуется 0,01 м² площади сечения приточного канала.

Продукты горения отводятся через дымоход или вмонтированную в стену коаксиальную трубу. В первом случае сечение канала должно соответствовать диаметру патрубка котла. Оптимальная форма — круг или овал.

Стенки дымохода защищают от образования конденсата. Теплый воздух, перемещаясь по трубе, охлаждается, что приводит к выпадению водяных паров в виде росы. Зимой влага замерзает, канал сужается. Это способствует ухудшению отвода продуктов горения.

Защиту от конденсата проводят футеровкой дымохода или устанавливают внутрь стальную нержавеющую трубу. Углы и повороты должны быть плавными, стыки элементов канала — герметичными.

В остальных случаях вентканал может быть ниже. Для двух агрегатов устраивают отдельные системы для отведения дыма.

Проектирование котельной

Проектирование и монтаж оборудования котельной – самый важный этап в процессе ее строительства.

Чтобы избежать ошибок, которые могут обернуться для Вас финансовыми потерями, правильным решением будет обратиться в специализированную проектно-монтажную организацию (далее – подрядчик) этого профиля. Необходимо помнить, что подрядчик должен иметь все разрешительные документы на выполнение проектно-монтажных работ по строительству котельной. Вместе с подрядчиком Вы составите так называемое “техническое задание”,- перечень Ваших пожеланий к устройству котельной.

На основании технического задания специалисты могут предложить инженерные решения по строительству котельной, составят технико-экономическое обоснование, помогут при оформлении технических условий, разработают проект, рассчитают нагрузки на отопление, горячее водоснабжение (ГВС) и т.д.

План котельной

Пример “общих указаний” к проекту котельной

Эта же организация – подрядчик может выполнить согласование и регистрацию проекта в соответствующих государственных органах.

В последующем, при Вашем желании, подрядчик может обеспечить комплектацию котельной оборудованием, ее монтаж, пусконаладочные работы, сдачу в эксплуатацию и сервисное обслуживание.

В зависимости от Ваших возможностей, квалификации и понятия вопроса, объем работ, выполняемых подрядчиком можно заказать от «нуля» до сдачи «под ключ», или на этап проектирования и согласования с органами надзора необходимых документов. При этом Вы оставляете за собой право выполнять строительство помещения котельной (если это отдельно стоящая или пристроенная котельная), монтажа оборудования и пуско-наладочные работы. Можно рассматривать и другие варианты с объемом подрядных работ этих организаций. То есть, подойти к привлечению квалифицированных специалистов дифференцированно.

В общем виде проектирование котельных делится на этапы:

• получение технического задания;
• расчет и подбор основного оборудования;
• выполнение рабочих чертежей котельной;
• выполнение пояснительной записки;
• согласование и сдача проекта.

Стандартный проект котельной состоит из следующих частей:

• пояснительная записка (ПЗ);
• теплотехническая часть (ТМ);
• электрика и освещение котельной (ЭО);
• автоматика безопасности, регулирования и контрольно измерительная аппаратура (КИП);
• внутреннее газоснабжение котельной (ГСВ)
• водопровод и канализация котельной (ВК);
• отопление и вентиляция котельной (ОВ);
• перечень мероприятий по оценке воздействия на окружающую среду (ПМ ООС);
• узлы учета тепловой энергии (УУТ);
• пожарная и охранная сигнализации (АСУ).

Оптимальное место для котельной

Если владелец решил реконструировать своё жилище, то перед ним встанет вопрос о строительстве котельной, но прежняя планировка не предусматривает этого. Потому что не получится разместить полноценно оборудование в неподходящем помещении, в котором не предусмотрена вентиляция или дымовая труба проходит через жилые помещения.

Многие выходят из положения с помощью специальной пристройки, но это решение негативно влияет на экстерьер дома. А строительство отдельностоящего здания это правильное, но затратное решение. Такое строение нельзя располагать вплотную к частному дому, но и расположение на большой дистанции также нежелательно из-за теплопотерь.

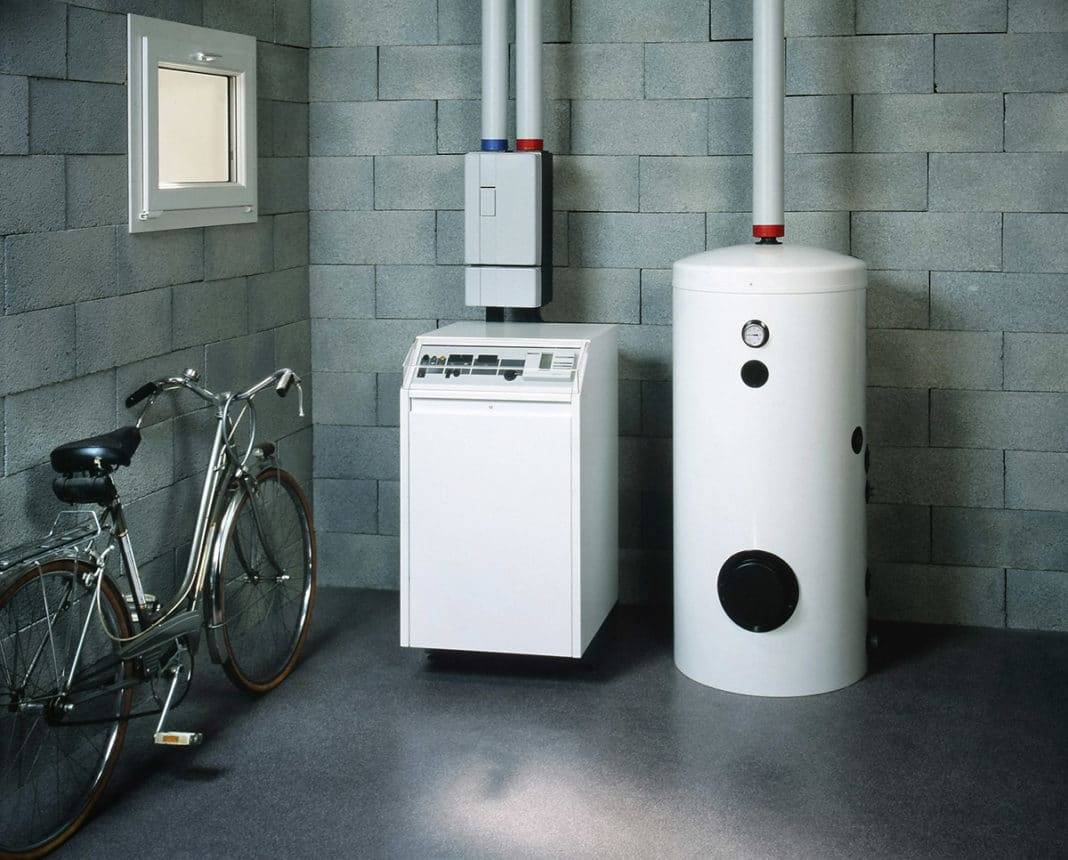

Место под котельную. Источник фото: muratordom.com.ua

Что же касается нового строительства, то при проектировании можно предусмотреть помещение котельной внутри дома, опираясь на нормы по установке котельного оборудования:

• помещение для котлов мощностью до 30 кВт должно иметь объём от 7,5 куб.м., от 30 до 60 кВт – от 13,5 куб.м., свыше 60 кВт – от 15 куб.м.;
• потолки высотой от 2,2 м, ширина дверного проёма – 800 мм;
• естественное освещение по норме должно составлять 300 кв.см. стекла на 1 куб.м. объёма, окна должны быть со створкой проветривания;
• если используется газовое оборудование, то трубы подвода газа должны быть металлические, гибкие трубопроводы использовать не допускается;
• электропитание должно иметь реле тепловой защиты, при использовании газового котла нужно использовать анализатор, фиксирующий утечку газа и закрывающий подачу топлива;
• стены котельной должны иметь прочную конструкцию и отделаны огнеупорными материалами;
• проект должен быть утверждён пожарной инспекцией.

Выбор места под котельную зависит от характеристик оборудования и финансовых возможностей. Необходимость выполнения требований по оборудованию котельной обусловлено техникой безопасности.

Нормативные документы и нормы установки газового котла

Основными нормами и положениями, которыми руководствуются во время монтажа газовых котлов в частных домах, является СНиП 42-02-2002 «Газораспределительные системы». Кроме того, часть полезной информации можно найти в СНиП 2.04.08-87 «Газоснабжение».

Площадь газовой котельни для дома должна быть не меньше 4 квадратных метров

При установке должны соблюдаться следующие нормы:

• площадь комнаты должна быть не менее четырех квадратных метров;
• ширина входной двери – от восьмидесяти сантиметров;
• помещение должно иметь достаточное освещение;
• высота потолков – от 2.5 м;
• обязательно наличие заземления и холодного водоснабжения;
• сечение дымоходной трубы должно соответствовать мощности котельного оборудования.

https://youtube.com/watch?v=q-B8Y4SssKY

Особенности выполнения монтажа напольной конструкции

Данный процесс тоже требует соблюдения нескольких этапов:

• Подготовка инструментов и инвентаря.
• Обустройство специальной фундаментальной подушки или опорной рамы.
• Организация дымопровода, подвод водопровода.
• Ревизия вентиляционной шахты или ее монтаж (если ранее система отсутствовала).
• Непосредственно монтаж оборудования.

В целом нет ничего сложного, но после установки нужно убедиться, что газовый котел стоит параллельно полу. Если в нем предусмотрены регулирующие ножки, то скорректировать положение установки не составит труда.

Только после того, как добились идеального уровня, можно приступать к установке фильтра на вводной водопровод и присоединению дымоходного патрубка непосредственно к организованному каналу. Все соединения нужно обработать герметиком. В случае с дымоходом, придется отдать предпочтение варианту, выдерживающему нагрев.

Правильное расположение газового котла на полу в цокольном этаже Источник ef-tehno.ru

Какой площади должно быть помещение

В деревянном доме котлы устанавливают на расстоянии 40 см от стен

Размеры котельной в частном доме для газового котла регламентирует СНиП. Обусловлены параметры мощностью оборудования.

Правила следующие:

• При мощности до 30 кВт для обустройства агрегата на газ требуется 7,5 м². Высота комнаты около 2,5 м, поэтому при установке на кухне нужно рассчитывать кратность воздухообмена.
• Для отопителя в 60 кВт нужно 15 м³.
• Площадь котельной в частном доме для газового домашнего котла с показателями до 150 кВт составляет 15 м² при высоте не менее 2,5 м.
• Кубатура кочегарки для агрегата мощностью до 350 кВт составляет не менее 20 м³.

На деле площадь помещения должна быть больше. Ведь рядом с агрегатом нужно разместить обслуживающую и измерительную аппаратуру, чтобы к любым элементам и аппарату сохранялся свободный доступ.

Размер пеллетной котельной в доме

Пеллетная котельная

Если централизованная подача газа отсутствует, вместо газового котла устанавливают пеллетный. Такой вариант твердого топлива привлекает своей эффективностью и возможностью автоматизации. Пеллеты можно хранить в специальном бункере, откуда они по мере надобности подаются в котел.

Бункер и отопитель ставят в разных помещениях или за перегородками. Размеры отсеков зависят от габаритов. Обычно бункер не превышает 6 м³. Этого достаточно для отопления 400 м². в течение 6 месяцев. Для хранилища требуется площадь в 4 м². Габариты помещения под котел рассчитываются стандартным образом.

Расположение бункера и пеллетного котла в одном помещении запрещено. По требованиям СНиП бункер объемом более 0,8 м³ монтируется в отдельном отсеке.

Размещение котла в кухне, кладовой или коридоре

Котлы разрешено устанавливать в кухне, если кубатура помещения составляет 21 м³

Если мощность аппарата не превышает 60 кВт, допускается установка в хозяйственные помещения в доме. Газовые службы разрешают монтаж, если кубатура кухни составляет 21 м³ или кухни-столовой – 36 м³.

Устанавливают здесь как напольные, так и настенные котлы. Оборудование – насосы, смесители, распределители, коллекторы, обычно стараются закрепить над аппаратом и замаскировать шкафом. Кроме требования свободного доступа, никаких ограничений к установке не предъявляют.

Плюс такого расположения: дымоход нет нужды выводить на крышу. Достаточно вывести трубу на фасад.

Окно в котельной

Обязательное требование – открывающееся окно. Конструкция его строго оговаривается ГОСТ Р 56288-2014. Окно относится к категории легкосбрасываемых. Располагаться может на стене, на потолке или в приямке.

Его назначение – уберечь здание от взрыва. При аварии ударная волна выбивает окно и за счет этого не повреждаются несущие конструкции дома.

Площадь остекления рассчитывается исходя из параметров помещения:

• при площади котельной до 9 м² ставят окно площадью не менее 0,8 м²;
• в помещении более 9 м² площадь стекла – не рамы, рассчитывают из соотношения – 0,03 м² на 1 м³.

Вместо стекла ЛСК допускается ставить однокамерный стеклопакет толщиной до 4 мм. Поликарбонат, небьющееся стекло, армированное использовать нельзя.

Требования к двери в котельной

Дверь обязательно оборудуется в котельной пристроенной. Из помещения внутри коттеджа – в цоколе, на кухне – отдельная дверь не нужна.

Исключение составляет котельная на пеллетах или на дровах. Здесь выход на улицу необходим.

Требования к двери в домашнюю котельную следующие:

• расстояние от двери в помещение до входной двери должно составлять не более 12 м;
• створка должна открываться наружу, чтобы облегчить выход из котельной;
• ширина дверного полотна превышает ширину котла на 20 см;
• створка должна соответствовать 3 типу с EI15 – стальная дверь с негорючим наполнением;
• порог перед входом должен превышать пол в коридоре на 10 см, чтобы предотвратить затопление при протечке.

Для спуска воды устанавливают канализационный трап.

Требования к стенам в котельной

К пристроенным или отдельным модулям предъявляют и определенные строительные нормы. Стены сооружают только несущих или самонесущих материалов – кирпич, пенобетон, газоблок. Такой материал выдерживает действие открытого огня в течение 120, а то и 180 минут.

Учитывается и несущая нагрузка. Вес бойлеров и расширительных бачков довольно велик. Кирпичная стена такую нагрузку выдержит.

Выбираем режим отопления дома

Автоматическая установка

Это очень серьезный вопрос, который касается экономии. Рынок котельного оборудования предлагает широкий ассортимент газовых отопительных котлов, имеющих разные технические характеристики. И важная составляющая такого типа оборудования — это наличие системы автоматики. Дело в том, что автоматика следит не только за безопасностью эксплуатации. С ее помощью можно настроить котел таким образом, чтобы в определенные временные диапазоны сокращать подачу газа на горелку котла, тем самым снижая его потребление.

К примеру, вы покидаете дом, чтобы ехать на работу, и в нем никого не остается. Так зачем его сильно топить? Можно снизить подачу газа, но при этом поддерживать невысокую температуру внутри дома, например, на уровне +15С. За час или полчаса до вашего прихода автоматика поднимет подачу топлива до необходимого потребления. И, придя домой, вы попадете в помещение с комнатной температурой. Комфорт и экономия обеспечены, а вы получили услугу два в одном.

Теперь к вопросу о том, где лучше расположить котельную. Практически все специалисты голосуют за вариант, когда котел устанавливается за пределами основного дома. Это может быть отдельно стоящее здание или небольшая пристройка.

Почему не внутри?

• Во-первых, не занимается свободная площадь в доме.
• Во-вторых, увеличивается коэффициент безопасности.
• В-третьих, на 100% соблюдаются правила пожарной безопасности.

Конечно, удобство обслуживания немного уменьшается, но преимущества такого размещения перекрывают все его недостатки. Правда, на строительство отдельного здания или даже небольшой пристройки придется выделить некоторую сумму денег из бюджета, но спокойствие дороже.

Зачем нужна котельная в частном доме

В частном доме под котельной подразумевают специально оборудованную отдельную комнату или помещение, где устанавливается система отопления дома. В котельной собраны все приборы и системы, которые обеспечивают частный дом не только теплом, но и горячей водой.

Котельная может быть находиться как внутри дома, так и в пристройке, именно поэтому одним из требований к ее ней является заблаговременное планирование в том или ином месте. Вопрос размещения котельной решается в индивидуальном порядке и зависит во многом от особенностей частного дома и прилегающих территорий, но желательно ее оборудовать в пристройке, а не в самом доме.

В котельной устанавливается котел для отопления, который является генератором тепла. В зависимости от топлива и места расположения существует несколько типов котлов. От того, какой тип котла вы используете, зависят и требования, предъявляемые к вопросам его установки, размерам, особенностям монтажа вентиляции, размещения окон и дымохода.

План котельной с газовым котлом

Задействование в качестве теплоносителя природного газа – экономичное и продуктивное решение, но сопряженное с большим риском по причине взрывоопасности. Устроение помещения для газового котла по этой причине имеет жесткие требования, изложенные в СНиПе.

Данный вид топлива даже в незначительных количествах способен оказывать вредное воздействие на здоровье, поэтому одним из важных принципов безопасного использования газа является хорошая вентиляция. Отсутствие качественной вытяжки влечет за собой меньшую теплоотдачу при одинаковом расходе.

Схема расположение оборудования котельной частного дома зависит от его мощности и эксплуатируемого состояния газа. Сжиженная форма категорически не допускает установки источника теплоснабжения в подвале. Удельный вес такого носителя гораздо больше воздуха, при утечках он концентрируется в низовьях здания, где может инициировать взрыв.

Нет нужды подыскивать или выстраивать отдельный угол для приборов с мощностной характеристикой до 60кВТ. Вполне возможна установка в кухне, на чердаке, в кладовой и т.д., если они отвечают условиям:

• наличие окна с форточкой;
• объем не менее 15 кубометров и сверху по 0,2 кубометра на каждый выделяемый киловатт;
• высота минимум 2,5 м.

Более мощные агрегаты должны размещаться в обособленных бытовках на любом этаже, при этом цокольный следует рассматривать в последнюю очередь. Отдельно стоящие котельные должны иметь собственный фундамент с присутствием в нем определенной доли песка. Точку, где топится аппарат, необходимо привести в соответствие нормативам:

• окна от 0,5 кв.м,
• ширина дверного проема от 0,8м,
• обшивка огнеупорным материалом с пределом огнестойкости не менее 45 минут,
• наличие свободного пространства вокруг теплогенератора радиусом 0,7м и больше.

Набор технических средств газовой котельной

Применение газа для обогрева производится при участии:

• отопительного котла;
• бойлера, нагревающегося за счет газооборудования, обеспечивающего жилье горячей водой;
• распределительного коллектора, в состав которого входят циркуляционный насос, гидравлический распределитель и гребенка;
• расширительной емкости, служащей нейтрализатором увеличивающегося давления вследствие повышения температуры носителя;
• группы безопасности в комплектации из манометра, предохранительного клапана и отводчика воздуха;
• труба отвода дыма эффективного диаметра и высотой над уровнем конька крыши не менее 5м с дополнительным каналом для чистки;
• организованный сливной комплекс на случай простоя аппарата;
• навигация в виде электронной автоматики;
• система огнеудаления и пожаротушения.
