Рекуператоры воздуха

Современный рекуператор: что это такое и как определить требования к параметрам оборудования

Многослойные стеклопакеты и качественные уплотнители дверных блоков делают помещения герметичными. Для доступа свежего воздуха устанавливают специальные системы (устройства).

Канал приточной вентиляции, встроенный в оконную раму

В таком варианте проблема будет решена. Пользователь установит нужные ему размеры отверстия. Ему не придется открывать окно для проветривания. Но зимой морозный воздух с улицы будет охлаждать комнату, увеличивая расходы на отопление. Летом аналогичный процесс заставит чаще включать кондиционер.

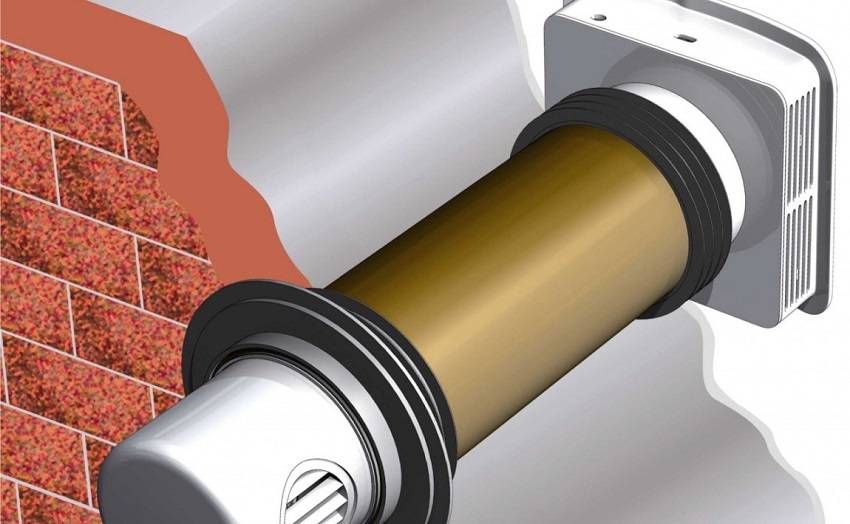

Чтобы уменьшить соответствующие затраты, применяют рекуперацию тепла в системах вентиляции

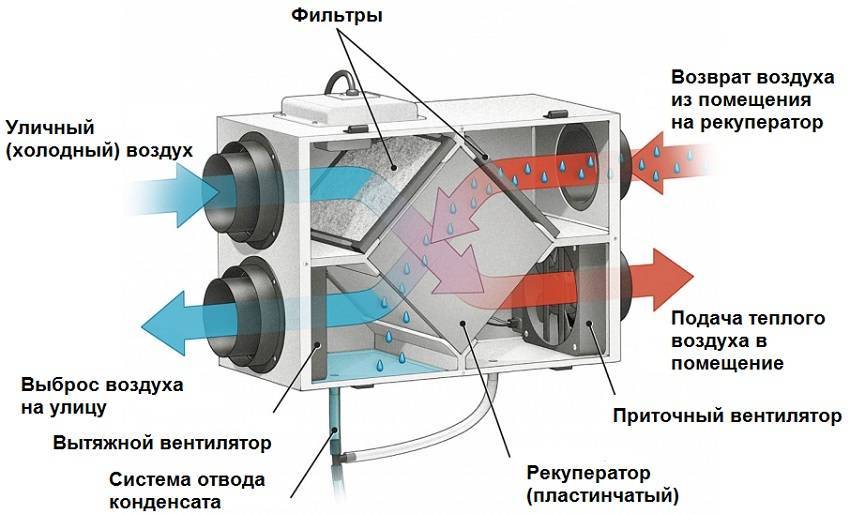

Принцип действия оборудования не сложно понять с помощью этого рисунка. Два потока воздуха (входной и выходной) пропускают через теплообменник. В этом блоке они не смешиваются. Но при правильной регулировке скорости потоков будет выполняться нагрев/охлаждение приточного воздуха без дополнительных затрат энергии.

Схема стандартного оборудования

Этот рисунок поясняет работу типовой установки:

  • Температура наружного воздуха с -10°C повышается до комфортного уровня +20°C.
  • На входе установлен фильтр, поэтому механические загрязнения не будут поступать в помещения.
  • Скорость потока и частоту рабочих циклов можно регулировать с помощью вентиляторов.
  • При необходимости дополнительный нагрев обеспечит калорифер.
  • Выходной фильтр препятствует попаданию пыли в теплообменник и засорению проходов.

Для расчетов технических параметров необходимо учитывать требования действующих санитарных норм. В соответствии с правилами, если в комнате постоянно находятся люди, то на каждого человека надо не менее 60 м. куб. свежего воздуха в час. Если помещение выполняет подсобные функции, норму разрешено уменьшить в три раза. Эта формула поможет узнать необходимые значения.

ПР = КПВ × 0,355 × (Тк-Тн), где

  • ПР – производительность установки, которая измеряется в м. куб. за одну секунду.
  • КПВ – санитарная норма, рассмотренная выше. Ее умножают на количество человек.
  • 0,355 – стандартный поправочный коэффициент.
  • Тк – температура, которую надо получить в комнате.
  • Тн – температура наружного воздуха.

Для расчета коэффициента полезного действия конкретной техники надо сделать замеры температуры воздуха в точках 1 (Ту), 2 (Твп) и 3 (Тнв)

Расчет выполняют по формуле: КПД = (Тнв — Ту)/(Твп — Ту).

Типы и характеристики вентиляций

В зависимости от устройства теплообменника рекуператоры разделяются на пластинчатые и роторные модели.

Роторный рекуператор. Роторный (или, как его еще называют, барабанный) тип устройства. В нем реализован принцип вращения теплообменника. В роторном рекуператоре он представляет собой конструкцию с большим количеством гофрированного металла. При контакте с нагретым воздушным потоком слои металла внутри барабана аккумулируют тепло, которое затем передается входящему потоку уличного воздуха.

К достоинствам рекуператоров такого типа можно отнести:

  • Возвращение основного объёма влаги из помещения. Такой рекуператор не снижает уровень влажности в комнате: влага в виде конденсата оседает на слоях металла в барабане, а затем возвращается в помещение при соприкосновении с входящим потоком воздуха;
  • Более высокий уровень КПД (в сравнении с рекуператорами других типов).

Что нужно учесть при эксплуатации роторных рекуператоров? Они отличаются более сложной конструкцией (это требует периодической проверки состояния и техобслуживания). Среди других особенностей можно назвать уровень шума выше среднего и необходимость в постоянном контроле фильтров, так как теплообменник (из-за своей конструкции) подвержен засорению пылью.

Из-за конструктивных особенностей и технических характеристик рекуператор роторного типа чаще всего используется в зданиях промышленного назначения, в торговых центрах и котельных. В квартирах, частных домах и коттеджах барабанные рекуператоры применяются значительно реже.

Пластинчатый рекуператор. Основной конструктивный элемент пластинчатых систем – это тонкостенные панели, которые поочередно расположены в теплообменнике. Края пластин загнуты, а соединения между ними герметизируются при помощи полиэфирной смолы.

Поочередно расположенные пластины могут быть изготовлены из следующих материалов:

  • Целлюлоза. Благодаря гигроскопичности этого материала влага может оставаться на пластине и затем возвращаться обратно в помещение;
  • Металл. Это могут быть сплавы алюминия, латунь или медь, то есть металлы, которые устойчивы к коррозии и имеют высокий коэффициент теплопроводности;
  • Пластмасса. Этот материал имеет малый вес и не подвержен воздействию влаги.

В теплообменниках пластинчатых рекуператоров поочередность пропуска холодного и нагретого воздушного потока обеспечивается определенным углом загиба краёв пластин. В отдельных моделях воздушные каналы имеют покрытие из серебра, что позволяет увеличить коэффициент теплообмена.

Пластинчатые рекуператоры обладают следующими преимуществами:

  • низкий вес, небольшие габариты;
  • высокий уровень надежности конструкции;
  • длительный срок эксплуатации;
  • высокая ремонтопригодность, простота технического обслуживания;
  • небольшая цена.

Рекуператоры пластинчатого типа наиболее востребованы в жилых помещениях и офисах. Среди особенностей их эксплуатации нужно отметить повышенный риск образования обледенения при отрицательных температурах.

Парокомпрессионный рекуператор. Интегрированный в вентиляционную установку тепловой насос воздух-воздух, осуществляет перенос теплоты за счет низкокипящего хладагента. В приточный и вытяжной каналы устанавливаются оребренные теплообменники, которые соединены с компрессором фреоновой магистралью. Сам по себе он не справится с полноценной рекуперацией, либо стоимость подобного агрегата будет неприличной. Но его достоинством является то, что он способен извлекать из воздуха скрытое тепло.

Парокомпрессионные рекуператоры используют совместно с роторными, либо пластинчатыми. Разные физические принципы работы компенсируют недостатки каждого вида рекуперации по отдельности.

Наивысший КПД традиционных рекуператоров достигается при максимальной разнице температуры снаружи и в помещении, тогда как парокомпрессионный рекуператор достигает максимального КПД при минимальной дельте.

Кроме очевидного улучшения КПД рекуперации, такие комбинированные вентиляционные установки, в летний период способны кондиционировать проветриваемые помещения. Кондиционирование производится круглосуточно с меньшими затратами электроэнергии и не требует дополнительного оборудования.

Как рассчитать мощность рекуператора?

Собирая такой прибор, как рекуператор, своими руками, очень важно не только грамотно выполнить все мероприятия по его изготовлению, но и правильно рассчитать мощность этого механизма. Чтобы определить оптимальный показатель энергии тепла, которое циркулирует между пластинами, принято брать за основу следующую формулу: 20 Вт * xS * dT

S в данном случае отображает площадь пластины, измеряемую в м²

Чтобы определить оптимальный показатель энергии тепла, которое циркулирует между пластинами, принято брать за основу следующую формулу: 20 Вт * xS * dT. S в данном случае отображает площадь пластины, измеряемую в м².

Рассчитать мощность оборудования можно при помощи следующей формулы:

p (Вт) = 0,36 * Q (м³/сек.) * dT.

Расшифровываются все переменные так:

  1. Q – энергия, затраченная на нагрев или охлаждение воздушного потока. Рассчитывается этот параметр при помощи формулы 0,335 х L х (t кон. — t нач.), где:
    • L – расход воздуха, измеряемый в м³/час. В соответствии с нормами установки, этот показатель на одного человека должен составлять 60 м³/час;
    • t нач – начальный показатель температуры;
    • t кон – параметр, полученный в результате теплообмена.
  2. dT – температура.

Пластинчатый рекуператор

Этот вид представляет монолитную кассету из металл листов. Воздух проходит через такую кассету посредством специальных выштампованых на листах каналах или проложенных специальным промежуточным уплотнителем. Потоки в таком рекуператоре не перемешиваются. Процесс теплообмена осуществляется благодаря одновременному нагреванию пластин одним потоком и остужению – другим.

Основными особенностями пластинчатого рекуператора выступают:

  • низкая цена;
  • элементарность конструкции;
  • компактность;
  • простота в обслуживании;
  • простота в чистке (в случае, если кассета разбирается)
  • доступность материалов для изготовления;
  • отсутствие механизмов.

При использовании данных устройств стоит помнить всегда о точках росы и о том, что образуется конденсат при эксплуатациях таких теплообменников. При отрицательных температурах воздушного потока пластинчатый блок рекуператора может подвергнутся такому процессу, как обморожение и перекрыть доступ воздуху.

Наиболее распространенным видом рекуператора ввиду простоты конструкции выступает перекестно-течный. Его эффективность можно определить как «Средний тип», некоторые источники указывают, что их КПД составляет до 60%.

Особенности и принцип работы

Под рекуперацией принято понимать процесс теплообмена, когда идущий с улицы холодный воздух нагревается тёплым потоком, который удаляется из квартиры. Используемые установки отличаются простотой конструкции, они надежны, позволяя предупредить быстрое охлаждение помещения в зимнее время года. Работают рекуператоры на электричестве, при этом современное оборудование отличается экономичностью, а расход энергии будет в разы меньше, чем возможная экономия на обогреве помещения.

Принцип работы таких устройствчрезвычайно прост. Внутри рекуператора холодный и теплый поток встречаются, но не смешиваются. При этом происходит активная передача тепла холодному воздуху с улицы, который может нагреваться на 3−5 градусов. В каждом конкретном случае эффективность таких устройств и их функциональные возможности будут различаться, в зависимости от выбранной конструкции, типа техники, наличия или отсутствия дополнительных вентиляторов с теплонагревающими элементами.

Правила выбора рекуператора


Приборы выбирают по мощности, чтобы справлялись с минусовыми температурами в зимнее время

При рассмотрении модели для приобретения нужно оценить, насколько ее характеристики соответствуют данным помещения, в которое планируется установить прибор (высота, площадь, нужная кратность обмена). Для вычисления этих параметров целесообразно обратиться к профессионалу, так как эта процедура требует хорошего знания строительных норм и законов перемещения потоков воздуха, а заменять прибор при ошибке в расчетах обойдется дорого.

Важно определить, сколько воздуха в кубометрах должно поступать в комнату за 1 час. Согласно санитарным нормам, минимальное значение – 30 м2 на человека

В реальности этот показатель, связанный с производительностью прибора, будет больше за счет большого числа издержек: сопротивление воздуховода, величина обслуживаемого помещения и т.д.

Также внимание при выборе обращается на чувствительность и надежность блока автоматизации. Многие современные приборы оснащены теми или иными добавочными функциями: регуляция мощности вентиляционных приборов, напора потока воздуха (оценивается количество углекислого газа в вытяжке) и т.д

Следует оценить степень шумогенерации прибора.

Корпус.

Сразу скажу сделать корпус для рекуператора из нескольких теплообменников или их большего размера, лучше сразу из фанеры с обклейкой утеплителем

Но у меня не очень большой теплооменник и не тяжелый, и самое важно что требуется хорошая теплоизоляция, т.к. находиться на холодном чердаке

Вообщем корпу был сделан из двух листов XPS (экструдированный пенополистирол), склеен и стянут саморезами на время прихватки клея.

Крышка прижата с помощью саморезов закрученных вот в такие дюпели

Корпус из xps с толщиной стенки 5 см, получился достаточно прочный и легкий.

В корпусе сделаны 4 отверстия для воздуховодов диаметром 100мм, установлены два фильтра на вытяжку и приток, филтек класса G4 на сетке

https://www.wesmir.com/filters

Все стыки загерметизированы герметиком на основе мс-полимера (в леруа-мерлен полно)

Также установлены датчики температуры и влажности (но об этом отдельно чуть позже)

Сбоку(на фото), в реальности он будет снизу, вклеен патрубок для дренажа конденсата.

Типы конструкций

Роторный рекуператор и схема его работы

Конструктивно рекуператор представляет собой прямоугольный, квадратный или круглый блок, с обеих сторон которого располагаются отверстия для ввода приточного и вытяжного вентиляционного канала.

В зависимости от конструкции блока и его составных элементов рекуператор подразделяется на следующие типы:

  • Роторный — устройство с вращающимся ротором в корпусе из нержавеющей или оцинкованной стали. Вращение ротора вокруг горизонтальной оси происходит за счёт подачи электропитания. Рабочими элементами являются алюминиевые гофрированные ленты, намотанные на специальный вал. В процессе вращения пластины соприкасаются с тёплым и холодным потоком воздушной массы. КПД роторного рекуператора — до 85%. Одни из главных недостатков устройства — это большой размер и наличие движущихся элементов, которые изнашиваются и требуют периодической замены.

  • Пластинчатый — наиболее популярный тип рекуператоров. Состоит из тонких панелей, соединённых и аккуратно уложенных друг на друга с небольшим вентиляционным зазором. Металлические панели нагреваются за счёт тёплого воздуха, который проходит сквозь устройство. Панели путём теплообмена передают накопленную энергию холодному потоку. КПД устройства — 40–65%. Отличаются высокой надёжностью и возможностью работы без затрат электроэнергии.

  • Трубчатый — устройство, состоящее из металлических трубок диаметром до 10 мм, скомпонованное в цилиндрический воздуховод. По принципу работы аналогично пластинчатому рекуператору. Нагретый отработанный воздух проходит по трубкам, отдавая часть тепловой энергии, а холодный воздух, перемещаясь в пространстве между трубками, забирает часть тепла. За счёт простой конструкции рекуператор имеет высокую надёжность и занимает мало места.

  • Рециркуляционный водяной — устройство с промежуточным теплообменником в виде жидкости. Обычно, используется дистиллированная вода или антифриз. В отличие от остальных типов циркуляционный рекуператор имеет более сложную конструкцию. Жидкость циркулирует по каналам между вытяжным и приточным каналом за счёт нагнетающего насоса. КПД рекуператора — до 65%.

В общественных помещениях большой площади применяются крышные рекуператоры воздушного потока, которые устанавливаются в существующую систему вентиляции. КПД крышного рекуператора не превышает 65–68%, но из-за малых габаритов и высокой надёжности устройство идеально для использования в загромождённых помещениях. Для работы в условиях жилого дома и квартиры не подходит.

Как правильно выбрать рекуператор

Прибор, изготовленный на основании инновационного технического решения, набирает популярность среди той части населения, которая заботится о качестве воздуха в своём доме, офисе или в помещении коммерческого типа.

Какие рекуператоры бывают

Одно из основных различий по конструкции агрегатов – это направление воздушных потоков.

Противоточные

Направления воздушных потоков двигаются навстречу друг другу.

Перекрёстные

Воздушные массы имею в перпендикулярно-направленное движение.

Прямоточные

Оба потока следуют параллельно, в одном направлении.

Рекуператоры роторного и пластинчатого типа более популярны для бытовых условий.

Критерии выбора

Так как рекуперация означает максимальный поток воздуха, то и первоначальные, основополагающие характеристики агрегата связаны с данной характеристикой.

Вид теплообменника

Высокой теплоотдачей отличается медный тип, для него характерны долгий срок эксплуатации, здоровый микроклимат в доме, офисе, антибактериальный эффект.

Керамический тип является антикоррозийным и имеет высокие теплообменные характеристики.

Энтальпийный из бумаги, целлюлозной основы служит лучшим регулятором влажности и тепла.

Избирательность функций

Речь идёт о выборочном включении притока или вытяжки, регулировании скорости.

Количество датчиков

Доступное управление множеством функций агрегата обеспечивает настройку оптимального режима работы и получения желаемого микроклимата в помещении.

Виды датчиков:

  1. состояние фильтра по уровню загрязнения;
  2. параметры влажности в нутрии помещения и за его пределами;
  3. показатели температур внутренней и внешней;
  4. уровень содержания в воздухе углекислого газа;
  5. насыщение воздуха летучими органическими соединениями VOC, коэффициент зависит от плотности табачного дыма, кухонных переработанных продуктов жарения, испарений вредных веществ;
  6. показатель давления.

Анти сквозняковый барьер

В жарких климатах и душной атмосфере в летние сезоны особенно важен момент качественного проветривания без сквозняков. Обратный клапан в конструкции играет ключевую роль.

Автоматические настройки

Возможность составления и установки на заданную программу режима работы установки.
Функция высвобождает массу времени за счет освобождения от ручных настроек.

КПД по нагреву

При низких внешних температурах происходит нагревание входящего воздушного потока, при наличии подобной функции исключаются потери тепла.

Шумовой эффект

Время работы в течение суток рекуператоров весьма продолжительное, поэтому при воспроизведении сильных шумовых составляющих испортит настроение любому пользователю. Важна функция установки ночного режима.

Дистанционное управление

Число бытовой техники, управляемой на расстоянии растёт. Это удобно и экономит время. Наличие пульта или приложения в смартфоне – дополнительный важный критерий выбора.

Установка и габариты

В зависимости от интерьера и внутренних особенностей помещений может стать приоритетной горизонтальная или вертикальная установка, а также размеры прибора. Следует уточнять данный параметр при покупке. Вероятность привлечения высотников для наружной установки должна быть оговорена заранее.

В местах с большой разницей температур в помещениях и внешней средой может возникнуть проблема дополнение конструкцией для отведения конденсата.

Производительность

Расход воздушного потока в режиме вытяжки или притока измеряется в кубометрах/час.


Минимальный параметр может составлять 30 м³/ч. Важным моментом является преобладание объёма подаваемого воздушного потока над вытяжной массой.

ЕС вентилятор

Коммутируемый вентилятор производится по интеллектуальной технологии, в основе управления которой используется интегральная электронная система. Задача заключается в отслеживании нагрузки и поддержание ее показателей на оптимальной отметке. В результате, на выходе получается максимальная эффективность использования энергии.
Главное преимущество ЕС систем – это низкое энергопотребление, доступное и лёгкое управление.

Цена

Разбег цен рекуператоров значителен. Стоимость зависит от наличия или отсутствия практически от всех вышеперечисленных характеристик. К этому списку необходимо добавить и страну производителя.

Тепловые трубки

Данный рекуператор состоит из закрытой системы трубок, заполненных фреоном, который испаряется при нагревании удаляемым воздухом. Когда приточный воздух проходит вдоль трубок, пар конденсируется и вновь превращается в жидкость. Передача загрязнений в данной конструкции исключена. Рекуператор не имеет подвижных частей, но имеет сравнительно низкую эффективность (50-70%).

Рекуператор канального типа на основе тепловых трубок

Наибольшее распространение на практике получили пластинчатые и роторные рекуператоры. Причем существуют модели рекуператоров, в которых могут быть установлены последовательно два пластинчатых теплообменника. Они отличаются высокой эффективностью.

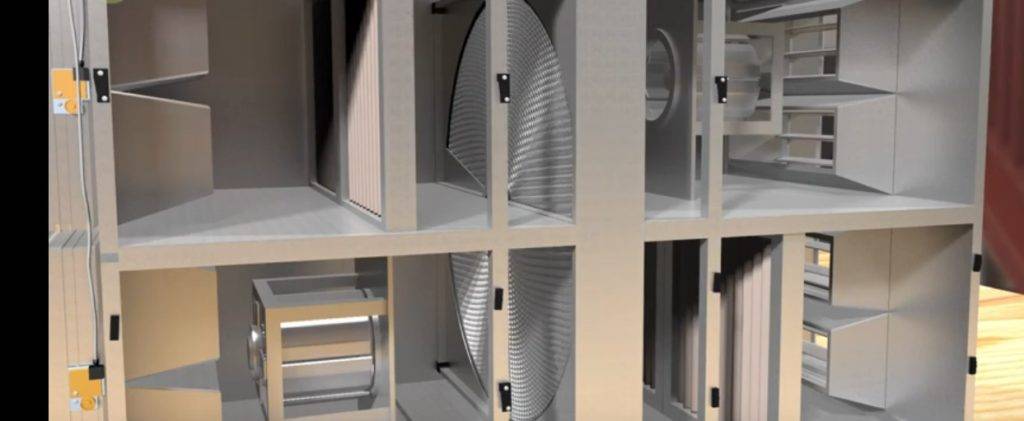

Двухступенчатая рекуперация двумя роторами

Объем тепла, забираемого посредством теплообменника, зависит от ряда факторов, в частности, температуры внутреннего и наружного воздуха, его влажности, скорости воздушного потока. Чем больше разница температур внутри и снаружи помещения, чем больше влажность, тем больше будет эффект от работы рекуператора. Кстати, большинство установок имеют возможность монтажа на летний период вместо обычного теплообменника так называемой летней кассеты, что позволяет обеспечивать приток воздуха без процесса рекуперации. Кроме того, в ряде случаев можно изменить направление потоков воздуха внутри установки, благодаря чему они минуют теплообменник.

Основные характеристики и особенности типов теплообменников

Как работает механизм теплообмена

Рассмотрим детальнее, как работает рекуперативный теплообменник и за счёт чего достигается экономный расход тепла. Для понимания всех процессов, проходящих в небольшом корпусе, следует остановиться на принципе функционирования установки.

  1. Внутри устройства находится теплообменник, сохраняющий тепло комнатного воздуха, и передающий его приточному кислороду. Наиболее выгоден рекуператор воздуха для дома или загородного коттеджа, где приходится оплачивать каждый киловатт потраченного электричества.
  2. Потоки не смешиваются между собой, что позволяет сохранять чистоту подводного кислорода.

В контексте экономии вентиляция с рекуперацией тепла для квартиры уже теряет свою актуальность. На первый план выходит способность системы устранять аллергены и опасные примеси, которыми так богата городская среда.

Воздухообмен осуществляется в небольшом двухкамерном приборе. Каждый из потоков движется по «своей» камере, что исключает вероятность перемешивания. Приточная вентиляция, дополненная устройством рекуператора, сохраняет до 70% тепла. Эффективность функционирования агрегата зависит от качества работы вентиляционной системы.

Система рекуперации тепла в виде интегрированной установки для вентиляции стоит дороже обычных решений. Средняя окупаемость расходов составляет 2-3 года. Если же прибавить к этому пользу для здоровья жильцов, которые не так часто болеют на ОРЗ и реже пользуются препаратами против аллергии, то выгода от установки становится очевидной.

Рекуператор для частного дома: виды и характеристики

Приточно-вытяжные рекуператоры могут иметь различные конструктивные особенности. Подобрать подходящий вариант поможет продавец-консультант в любом специализированном магазине теплотехнических устройств.

Рекуператор для дома

Существуют такие типы оборудования:

  • пластинчатый;
  • роторный;
  • крышный;
  • рециркуляционный водяной.

Все они предназначены для создания благоприятного климата в помещении, будь то квартира, большой особняк или загородный дом.

Статья по теме:

Пластинчатый

Является самым распространенным типом ввиду хорошей производительности, простоты эксплуатации и невысокой цены. Рекуператор данного вида представляет собой зафиксированные металлические пластины, обладающие большой удельной теплоемкостью и относительно малым весом. Пластины собраны в своеобразные кассеты, чем слегка напоминают пчелиный улей. Атмосферный воздух проходит через короб аппарата с кассетами и затем нагревается или охлаждается, в зависимости от зимнего или летнего времени года. Образующийся во время работы конденсат отводится через специально имеющийся дренажный отвод или канал.

Устройство приточно-вытяжной установки пластинчатого рекуператора

Наряду с перечисленными достоинствами, система обладает определенным недостатком: образованием в коробе наледи, что особенно проявляется в осенне-зимний период.

Роторный

Рекуператор подобного типа осуществляет приток и отток воздушной струи за счет лопастей. Теплоэнергетическая система насчитывает от одного до двух приводных роторов, в зависимости от модели. Внешне установка похожа на цилиндрическую бочку с  барабаном. По мере откачки воздуха из помещения и нагревания цилиндрического короба, происходит забор атмосферной массы.

Преимущества данного аппарата:

  • улучшенная эффективность;
  • повышенный КПД;
  • отсутствие конденсата, а, следовательно, и отводящих желобов;
  • отсутствие наледи;

Роторный рекуператор

  • не осушает воздух, что не требует дополнительного увлажнения;
  • регулировка количества подачи и забора воздуха за счет скорости вращения лопастей.

Вместе с тем существуют и минусы:

  • увеличенное потребление электроэнергии;
  • вращающиеся элементы изнашиваются быстрее, чем неподвижные;
  • необходимость дополнительной вытяжки для предотвращения возможного смешивания входящих и отходящих воздушных масс.

Рекуператоро размещается в блоке приточно-вытяжной вентиляции

Крышный

Данный рекуператор перерабатывает большие массы воздуха. Целесообразность его использования можно объяснить большим особняком, другим жилым или нежилым помещением. Принцип работы во многом схож с пластинчатым агрегатом, однако последний отличается от крышного меньшими размерами. Простота монтажа аппарата, невысокая стоимость обслуживания и эксплуатации сделали его незаменимым в вентиляционных устройствах магазинов, ремонтных мастерских, производственных площадей. Установка же подобного рекуператора на крыше, вообще исключает проникновение каких-либо звуков и шума в помещение.

Гликолевый рекуператор

Гликолевый (или рециркуляционный) регенеративный аппарат сочетает в себе качества пластинчатого и роторного теплотехнических устройств. Его основное отличие от предыдущих заключается в использовании промежуточного теплоносителя. Последним является водно-гликолевый раствор, состоящий из пропиленгликоля или этилена, разбавленного дистиллированной водой. Смесь обладает высокой теплоемкостью, позволяющей утилизировать большое количество тепла, сохраняет свои рабочие качества при минусовых температурах. В суровых низкотемпературных условиях возможна замена указанного теплоносителя на антифриз. Оборудование позволяет работать одновременно с несколькими вентиляционными каналами, рукавами или вытяжками.

Пластиковый рекуператор

Как самостоятельно сделать трубчатый коаксиальный рекуператор

Трубчатый рекуператор из пластиковой трубы и алюминиевый трубок

По принципу работы трубчатый рекуператор аналогичен пластинчатому типу. Как и в предыдущем случае, при умении работать с электроинструментом системы можно собрать своими руками.

Преимущества и недостатки конструкции

К достоинствам устройства для рекуперации воздуха на основе трубок можно отнести:

  • простая конструкция без использования движущихся деталей;
  • простой монтаж и быстрое обслуживание в ходе эксплуатации;
  • КПД рекуператора до 65–70% в зависимости от условий;
  • небольшие размеры и низкий уровень шума.

К существенным недостаткам, как и у пластинчатого рекуператора, следует отнести риск обмерзания в зимний период. Вследствие чего нарушается естественный уровень тяги, и свежий воздух плохо поступает в помещение. Для предотвращения этого в системе должен быть установлен электрический или водяной калорифер.

Материалы для изготовления устройства

Материал для изготовления трубчатого рекуператора

Для сборки трубчатого рекуператора потребуется:

  • алюминиевые или стальные полые трубки диаметром 3–5 мм;
  • пластиковый канал для вентиляции;
  • пластиковый соединитель для воздуховода;
  • оцинкованный металл или пластик размером 50×50 см;
  • силиконовый герметик.

Сечение воздуховода и соединителей выбирается индивидуально. Оптимально, если сечение будет равно диаметру воздуховода в системе вентиляции. При необходимости возможна установка вентиляторов на приток и отвод воздуха.

Процесс изготовления

Алюминиевые трубки и заготовки для изготолвения теплообменника

Для изготовления рекуператора потребуется электрическая дрель, ножовка по металлу, штангенциркуль, рулетка и карандаш. Последовательность действий при изготовлении трубчатого рекуператора следующая:

  1. Производится подгонка пластикового канала по длине. При этом учитывается, что длина рабочих элементов будет на 15–20 см короче, чем длина самого корпуса. На конец трубы надевается пластиковый соединитель.
  2. Измеряется внутреннее сечение пластикового канала при помощи штангенциркуля. Далее, из пластика или металла выпиливаются две заготовки с учётом измеренного сечения. В заготовке просверливаются отверстия сечением равным внешнему диаметру металлической трубки.
  3. Согласно длине корпуса выполняется подрезка стальных трубок. Количество трубок равно количеству отверстий в заготовке. Для сборки потребуется надставить трубу между двух заготовок. Зазор между отверстием и трубкой заполняется герметиком или эпоксидным клеем.
  4. После сборки трубчатого теплообменника конструкция помещается в пластиковый корпус. Стык между заготовкой и корпусом заделывается эпоксидным клеем. После высыхания конструкция готова к установке.

В качестве вентилятора лучше использовать изделия канального типа, которые одеваются на один из монтажных концов рекуператора. Для установки описанной выше конструкции достаточно использовать соединитель соответствующего сечения, герметик и обжимной хомут.

Как сделать трубчатый коаксиальный рекуператор своими руками?

Владельцы квартир часто выбирают для самостоятельного изготовления и монтажа трубчатый коаксиальный рекуператор, считая его конструкцию более простой для производства своими руками. Технология самостоятельного изготовления теплообменника не слишком трудоёмка и требует элементарных навыков работы с инструментом.

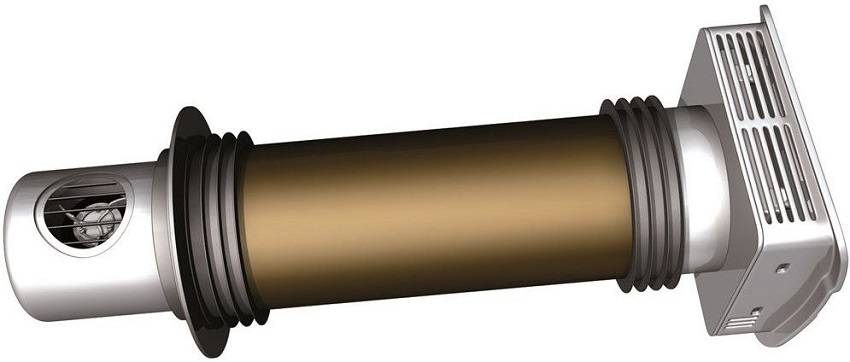

Трубчатый коаксиальный рекуператор — преимущества и недостатки

Трубчатый рекуператор с коаксиально расположенными оболочками выгодно отличается следующими преимуществами:

  • повышенным до 65–70% коэффициентом полезного действия;
  • отсутствием подвижных частей;
  • компактной конструкцией;
  • доступностью материалов для самостоятельного изготовления;
  • простотой изготовления;
  • лёгкостью установки;
  • возможностью работы без дополнительного электрооборудования.

У коаксиального рекуператора имеются и недостатки:

  • невозможность изменения влажности в помещении;
  • зависимость эффективности работы устройства от длины коаксиальных труб.

Необходимые материалы для изготовления трубчатого коаксиального рекуператора

Для самостоятельного изготовления трубчатого коаксиального рекуператора понадобятся материалы, приобрести которые можно в любом специализированном магазине:

  • пластиковая труба диаметром 16 см, применяемая для канализации;
  • переходники с диаметра 16 см на 10 см, используемые в качестве разветвителей;
  • гофрированная труба диаметром 10 см, изготовленная из алюминия;Размер гофрированной трубы должен обеспечивать её свободное расположение в корпусе
  • вентилятор с посадочным размером, соответствующим диаметру трубы.

Приобретая материалы для изготовления рекуператора, помните, что длина канала определяет КПД устройства. Для повышения интенсивности работы можно установить небольшой вентилятор, улучшающий циркуляцию воздуха.

Изготовление трубчатого коаксиального рекуператора

Для самостоятельного изготовления трубчатого коаксиального рекуператора предварительно разработайте схему  — это поможет избежать ошибок при сборке.

Выполняйте работы, соблюдая последовательность операций:

  1. Отрежьте заготовку пластиковой трубы необходимого размера, являющуюся корпусом теплообменника.Используйте ножовку для резки трубы
  2. Упакуйте алюминиевую гофру внутри пластиковой трубы, обеспечив её максимальное растяжение.
  3. Закрепите в торцах магистрали переходники, соединив с ними гофрированную трубу.
  4. Обеспечьте герметичность крепления гофрированной трубы к патрубкам переходников.

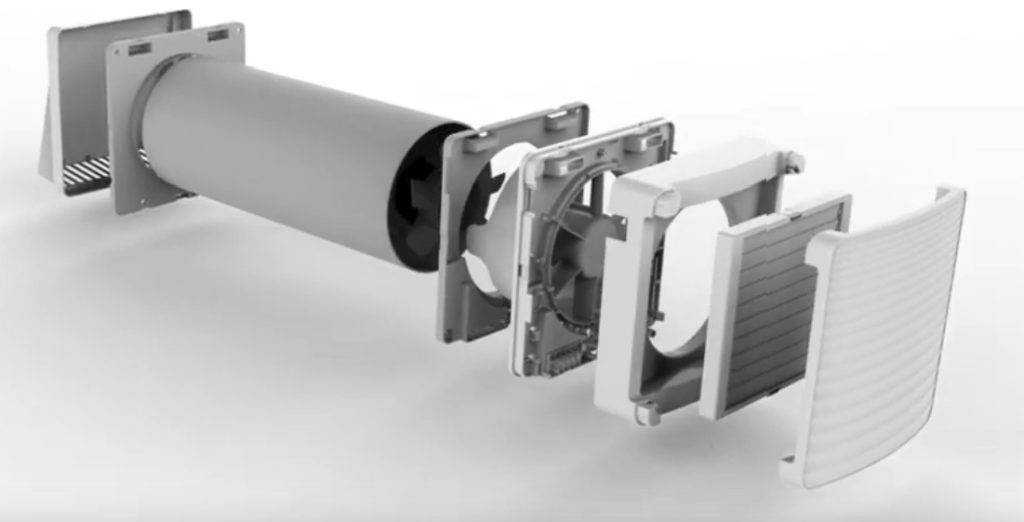

  5. Соедините приточную магистраль к свободным патрубкам переходного элемента.Один из вариантов сборки коаксиального рекуператора

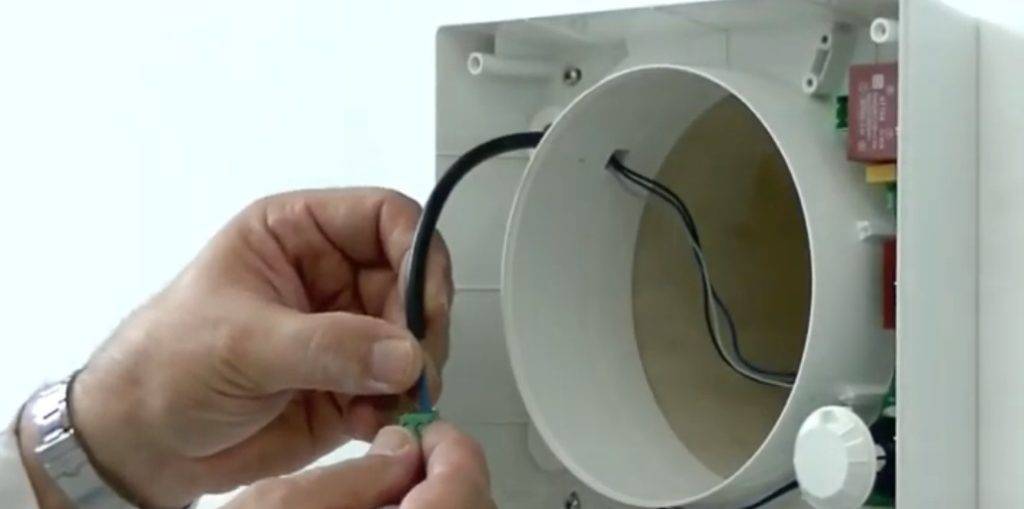

  6. Состыкуйте коаксиальный теплообменник с вентилятором. Это улучшает прохождение воздушного потока по гофре. Оснащение трубчатого рекуператора вентилятором повышает производительность устройства

Предложенная схема сборки обеспечит эффективный теплообмен между стенками гофры и внешней трубой коаксиального рекуператора.

Какие бывают разновидности рекуператоров воздуха

На сегодняшний день вентиляция с рекуперацией тепла может осуществляться пятью видами рекуператоров:

  1. Пластинчатый, который имеет металлическую конструкцию и обладает высоким уровнем влагопроницаемости;
  2. Роторный;
  3. Камерного типа;
  4. Рекуператор с промежуточным носителем тепла;
  5. Тепловые трубы.

Вентиляция дома с рекуперацией тепла с использованием первого типа рекуператоров, позволяет приходящим потокам воздуха со всех сторон обтекать множество металлических пластин с повышенной теплопроводностью. КПД рекуператоров данного типа составляет от 50 до 75 %.

Особенности устройства пластинчатых рекуператоров

  • Воздушные массы не контактируют;
  • Все детали закреплены;
  • Нет подвижных элементов конструкции;
  • Не образуется конденсат;
  • Невозможно применение в качестве осушителя помещения.

Особенности роторных рекуператоров

Роторный тип рекуператоров имеет особенности конструкции, с помощью которых передача тепла происходит между приточным и выходным каналом ротора.

Роторные рекуператоры покрываются фольгой.

  • КПД до 85%;
  • Экономит электроэнергию;
  • Применим для осушения помещения;
  • Смешивание до 3% воздуха разных потоков, в связи с чем могут передаваться запахи;
  • Сложная механическая конструкция.

Приточно-вытяжная вентиляция с рекуперацией тепла, в основе которой используются камерные рекуператоры, используется крайне редко, так как имеет множество недостатков:

  • Показатель КПД до 80%;
  • Смешивания встречных потоков, в связи с чем повышается передача запахов;
  • Подвижные детали конструкции.

Рекуператоры на основе промежуточного теплоносителя имеет в конструкции водно-гликолевый раствор. Иногда в роли такого теплоносителя может выступить обычная вода

Особенности рекуператоров с промежуточным носителем тепла

  • Крайне низкий показатель КПД до 55%;
  • Полностью исключается смешивания потоков воздуха;
  • Сфера применения – большие производства.

Вентиляция с рекуперацией тепла на основе тепловых труб, зачастую, состоит из разветвлённой системы трубок, в которых находится фреон. Жидкость испаряется при нагревании. В противоположной части рекуператора фреон остывает, в результате чего часто образуется конденсат.

Особенности рекуператоров с тепловыми трубами

  • Нет подвижных частей;
  • Полностью исключена возможность загрязнения воздуха запахами;
  • Средний показатель КПД – от 50 до 70%.
Поделитесь в социальных сетях:FacebookX
Напишите комментарий
