Чем и как правильно нарезать резьбу на водопроводной трубе

Виды плашек

Лерки (плашки) для нарезания резьбы классифицируются следующим образом:

  • По свойствам нарезаемой части, а именно по шагу и диаметру резьбы;
  • По методу образования резьбы (ручной и машинный);
  • По виду профиля резьбы на готовом изделии;
  • По материалу, применяемом при создании оснастки.

Очень часто лерки путают с другим инструментом для создания внутренней резьбы – с метчиками. Об особенностях данного приспособления и его разновидностях мы уже писали в нашем материале.

Лерка для резьбы очень часто применяется вместе с плашкодержателем, представляющим из себя специальную оснастку, где выполняется фиксация резьбообразующего приспособления. В зависимости от конструкции лерки будет меняться и внешний вид данного инструмента. К примеру, плоской формы плашкодержатели встречаются при машинном формообразовании резьбовых профилей. В случае с ручным нарезанием резьбы плашкодержатель комплектуется 3-4 удерживающими лерку гужонами и специальной ручкой. Первые равномерно распределяются вдоль дуги посадочной поверхности.

Многие предприятия, занимающиеся изготовлением плашек, создают внешнюю поверхность для смежной группы резьб идентичной, что делает плашкодержатели более универсальными. К числу таких моделей можно отнести М12 и М10. Лерки, при помощи которых можно добиться резьбы с разным шагом, но равным диаметром, также унифицируются по посадочным местам.

Лерки, применяемые для образования резьбы на трубах, имеют в маркировке дополнительную латинскую букву G. Они отличаются формой резьбообразующей части, которая может иметь конический профиль, и используются по большей части для нарезания резьбы на трубах, например, в переходниках или сгонах.

Порядок работы

Инструмент имеет форму цилиндра. Внутри находятся режущие кромки, снаружи — удерживающие элементы:

  • болты;
  • планшайбы;
  • прижимные кольца.

Для работы клуб для нарезки трубной резьбы нужно вставить в специальный держатель. У бюджетных вариантов последнего в наборе нет. Можно заменить разводным ключом и подобными инструментами. Одновременно труба фиксируется: зажимается в тиски либо помощник держит ее, например, газовым ключом.

После вставки необходимо центрировать резец на заготовке. Нарезка производится вращением клуппа с помощью ручки держателя. Первые резцы делают резьбу, а следующие — доводят. В электрических инструментах этот процесс автоматизирован.

Для получения аккуратной точной резьбы важно:

  1. Использовать смазку.
  2. Не крутить постоянно в одном направлении. После того как сделана примерно половина оборота, нужно немного сдвинуть в обратном направлении и вытряхнуть (выдуть) стружку. Дальше — в том же порядке. В противном случае некоторые витки могут быть сбиты.

Делаем резьбу своими руками

Подготовка

Перед тем, как нарезать резьбу на трубе своими руками, необходимо провести ряд подготовительных работ:

  1. отрезать кусок трубы нужного размера. Если производится замена какого-либо участка трубопровода, то требуется аккуратно вырезать трубу, пришедшую в непригодность;

Срез трубы должен быть перпендикулярен ее стенкам. В противном случае резьбовое соединение будет не надежным.

  1. участок трубы, где будет нарезаться резьба, очищается от краски, ржавчины и так далее. Все посторонние отложения мешают проведению работы;
  2. с конца трубы снимается фаска для облегчения работы плашки.

Начальный этап нанесения резьбы

Нарезаем наружную резьбу клуппом

Нарезка резьбы на трубе клуппом проходит следующим образом:

  1. подбирается клупп соответствующего диаметра. Для корректного подбора оборудования применяется штангенциркуль;
  2. внутренняя поверхность клуппа и подготовленный участок трубы обрабатываются машинным маслом;
  3. клупп вставляется в металлическую трубу, облегчающую работу по его вращению. Держатель входит в набор для нарезки резьбы на трубах;
  4. если происходит первоначальная сборка трубопровода, то труба фиксируется в тисках. Если нужно нарезать резьбу на водопроводной трубе при реконструкции водопровода или иной инженерной системы, произвести нарезку можно непосредственно на установленной трубе;
  5. клупп устанавливается на подготовленную трубу и начинается его вращение, то есть процесс нарезки резьбы.

Сделав несколько поворотов вокруг трубы необходимо отвести клупп в обратном направлении приблизительно на 90º. Это позволит удалить с будущей резьбы снимаемую стружку.

Изготовление резьбы при помощи клуппа

После окончания резки масло необходимо полностью удалить.

Наглядно посмотреть на процесс нарезки резьбы клуппом можно на видео.

Нарезка резьбы плашкой

Плашка для нарезания резьбы на трубах может быть:

  • круглой формы. Для нанесения резьбы на трубы различного диаметра используются отличные по размерам плашки;
  • раздвижной. Использование такой плашки помогает в нарезании резьбы на трубах различных диаметров. Для раздвижной плашки применяется специальный держатель.

Различные плашки для нанесения резьбы

Плашки для нарезания резьбы на трубах используются более часто, так как имеют меньшую стоимость.

Перед тем, как нарезать резьбу на трубе плашкой (леркой), нужно подготовить трубу описанным выше способом. Затем можно проводить саму процедуру по следующей схеме:

  1. при помощи штангенциркуля подобрать нужную по диаметру плашку;
  2. смазать внутреннюю часть лерки и поверхность трубы любым доступным материалом;
  3. закрепить плашку в специальном держателе. Лерки для нарезания резьбы на трубах должны быть прочно закреплены в держателе. В противном случае резьба получится неровной, что приведет к образованию течи в месте соединения;
  4. плашкодержатель вращается в нужном направлении. После нескольких витков необходимо, как и предыдущем случае, избавиться от скопившейся стружки. Для этого инструмент немного поворачивается в обратном направлении;
  5. после нанесения резьбы труба и используемый инструмент очищаются от смазки.

На начальной стадии используются черновые плашки, которые четко прорезают трубу, но не дают большой точности резьбы. Окончательная нарезка производится чистовой плашкой.

Нанесение резьбы при помощи лерок

Нарезаем внутреннюю резьбу

Чтобы сделать внутреннюю резьбу, требуется:

  1. подготовить отверстие. Оно должно быть чистым и не содержать никаких покрытий и посторонних отложений. Отверстие смазывается;
  2. подобрать метчик по диаметру;
  3. установить метчик в отверстие, при этом следует соблюдать вертикальность нарезного оборудования. Начать вращение метчика по часовой стрелке.

Процедура нарезки резьбы внутри трубы

Для нанесения внутренней резьбы требуется использовать два метчика: черновой и чистовой. Черновой метчик удаляет около 70% стружки, а чистовой оставшиеся 30%.

Резьбу на металлической трубе можно сделать своими руками. Для этого потребуется покупка специального инструмента и небольшое количество времени. Проведение работы доступно не только для профессионалов, но и для простых пользователей.

Как правильно нарезать резьбу на трубе трубным клуппом

Перед тем, как воспользоваться инструментом, необходимо разобраться с некоторыми нюансами. Внешне инструмент не вызывает никаких трудностей – установил соответствующего диаметра плашку, и нарезай себе резьбу. Однако не все так просто! Перед тем, как выполнять нарезку резьбы, нужно подготовиться к этому мероприятию. Процедура в виде инструкции по нарезанию резьбового соединения выглядит следующим образом:

  1. Завальцовывание трубы. Обязательная процедура, так как это поможет упростить процесс нарезки спиралевидного соединения. Завальцовывание представляет собой уменьшение наружного диаметра трубы на несколько миллиметров. Делается это с помощью применения напильника, турбинки, наковальни и молотка, а также газового ключа. Мастера используют для завальцовки болгарку с заточным кругом
  2. Обработать завальцованный участок трубы любым видом смазочного материала – Литол или Солидол. Этими же материалами можно обработать резцы, что поможет продлить срок их службы путём уменьшения сопротивления при нарезке
  3. Если нарезание резьбы выполняется на трубе, которая расположена рядом возле стены или в грунте, нужно зафиксировать ее газовым ключом, чтобы избежать нарушения целостности крепления второго конца трубы. Если же труба не закреплена, ее нужно зажать в тисках, и только после этого приступать к обработке
  4. Нарезка выполняется медленными возвратно-поступательными движениями, так как большая скорость приведёт к выходу из строя инструмента
  5. Надев на трубу плашку, необходимо установить ее строго в перпендикулярном положении торцевой части материала, то есть выровнять положение плашки относительно трубы
  6. Медленными движениями надо нарезать первый виток, который является основным. При нарезке необходимо делать один оборот вперед, а затем возвращаться на 0,5 оборота назад. В процессе возврата будет осуществляться удаление металлической стружки
  7. Как только первый виток будет нарезан, дальнейшее применение инструмента облегчается, и заключается только в выполнении возвратно-поступательных движений

После этого выкручивается плашка, и проверяется качество и целостность получившейся резьбы. На нее можно накрутить соединительную муфту, проверив качество завинчивания. Сколько нужно витков на трубе для надежного соединения? Этим вопросом задается каждый мастер, орудуя аналогичным инструментом. Количество витков составляет столько, сколько их на резаке или на соединительной муфте.

Важно знать! В процессе нарезки не стоит торопиться, иначе все старания могут привести к притуплению резцов на инструменте. Нельзя использовать плашку, на которой повреждены или сточены резцы, так как это может привести к нарушению целостности трубы.. Если нужно нарезать резьбу на трубе, которая находится в стене, когда доступ имеется только с торцевой части, то понадобится воспользоваться специальным переходником-удлинителем, как показано на фото ниже

Если нужно нарезать резьбу на трубе, которая находится в стене, когда доступ имеется только с торцевой части, то понадобится воспользоваться специальным переходником-удлинителем, как показано на фото ниже.

Нарезка резьбы на трубе в стене при помощи клуппа с переходником

Многие могут подумать, зачем покупать клупп, если можно обратиться к токарю, который нарежет резьбу любого размера, диаметра и формы. Инструмент в основном рассчитан на исключительные случаи, когда нужно нарезать резьбу на месте. Этот прибор действительно очень удобен в эксплуатации, помогает всегда решить проблемы со стальным трубопроводом, когда возникает необходимость выполнения резьбового соединения.

Если предпочитается сварка вместо резьбового соединения, то стоит понимать один важный нюанс — при сварке внутри трубы образуется участок, который будет причиной скопления засорений. При некачественном нанесении сварного шва через время может возникнуть течь, поэтому единственное правильное решение — купить трубный клупп, и произвести нарезание резьбовых витков в нужном количестве.

https://youtube.com/watch?v=POlwUW4NKE8%3F

Публикации по теме

Устройство плоскогубцев: разновидности шарнирно-губцевого инструмента, его назначение и применение

Виды рубанков по дереву и как правильно пользоваться инструментом

Главное что нужно знать при выборе ножовки по газобетону

Реверсивная отвертка и предназначение инструмента

Необходимые понятия о резьбе

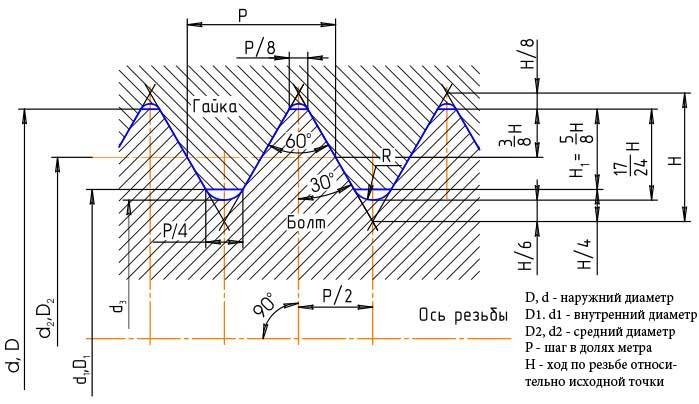

Схема нарезки наружной цилиндрической резьбы, основанной на метрической резьбе при вершине с углом, равным 60 градусам.

Профилем называется форма поперечного сечения у витка. В зависимости от профиля, выделяют прямоугольные, треугольные, трапецеидальные и т.д. Треугольная используется только при сборке санитарно-технической системы и деталей.

Также резьбу разделяют в зависимости от направления витка на левые и правые.

В зависимости от назначения резьбы, бывают специальные и крепежные. Крепежными являются треугольные, а специальными – прямоугольные и др. Треугольная является крепежной, так как она нарезается на крепежных деталях: винтах, гайках, болтах. Шаг резьбы – это расстояние между основаниями или вершинами соседних витков.

Угол профиля – тот угол, который образовывается пересекаемыми боковыми гранями (сторонами) витков.

Расстояние от основания до вершины называется глубиной резьбы.

Наружный диаметр – расстояние между точками двух сторон резьбы, лежащих противоположно. Внутренним диаметром является расстояние между основаниями противоположных сторон. Расстояние между основанием и вершиной противоположной стороны называется средним диаметром.

Зависимость между глубиной резьбы, ее шагом и числом витков заключается в следующем: чем меньше шаг, тем меньше глубина и больше число витков (ниток) на единицу длины резьбы, и, соответственно, наоборот.

По системе мер треугольная разновидность бывает дюймовая и метрическая. Метрическая – эта та, которая в профиле имеет вид равностороннего треугольника при вершине с углом, равным 60 градусам. Такой тип применяется в машиностроении и приборостроении. Внутренний диаметр отверстия или наружный диаметр винта с метрическим типом измеряется в миллиметрах, тогда как шаг может измеряться и в миллиметрах, и в его долях.

В профиле дюймовая разновидность выглядит так же, как и метрическая, но угол при вершине равняется 55 градусам. Она измеряется в дюймах и отличается от метрического типа большим шагом.

Метрическая резьба в профиле имеет вид равностороннего треугольника при вершине с углом, равным 60 градусам.

Дюймовая разновидность применяется при сборке санитарно-технических деталей. Она подразделяется на крепежную и трубную. Эти две разновидности различаются тем, что крепежная обладает более крупным шагом, гарантируя прочное соединение, и используется, чтобы нарезать гайки, стержни, болты и отверстия. А трубная применяется при соединениях труб. Она мельче, чем крепежная, поскольку ее глубина ограничивается толщиной трубной стенки. Плотность трубной резьбы намного больше крепежной из-за большого числа витков на один дюйм длины нарезки.

Рез ручным клуппом

В домашней мастерской рекомендуется проводить рез ручным клуппом. Среди особенностей подобного процесса можно отметить следующие моменты:

Рабочая часть устанавливается в специальном держателе, выполненном в виде трещотки. Он существенно упрощает процесс нарезания витков на поверхности трубы. Начать работу можно с очистки трубы. Стоит учитывать, что при нарезать витки можно только при отсутствии сильных дефектов. Зачистка поверхности проводится до металла, пока он не начнет блестеть. Наружная кромка обрабатывается для получения фаски. За счет этого обеспечивается захождение инструмента. Поверхность обрабатывается техническим вазелином. Он снижает степень трения, делает ход инструмента более плавным. Труба крепится в тисках, можно удерживать ее и газовым ключом

Важно исключить вероятность наклона или смещения трубы при оказании на нее высокой нагрузки

Применение ручного клуппа

Работа предусматривает совершение нескольких витков по часовой стрелке, после чего в обратном направлении. Это делается для того, чтобы удалить стружку с зоны резания.

Способы нарезки резьбы на водопроводной трубе

Способы нарезки делятся на два типа: ручной и автоматический. В первом случае потребуется комплект резьбонарезных устройств. Для нарезки наружной резьбы применяются плашки клуппы, для внутренней – метчики. Размеры инструментов определяют по справочным таблицам. Автоматическая нарезка происходит на станках или электроинструментом. Метод отличается точностью и подходит для труб любого диаметра. На станках выполняется фрезерование и накатка резьбы.

Нарезание плашкой

Выбор типа инструмента зависит от требований к качеству. Лучший результат достигается при использовании цельной плашки, которая обладает высокой жесткостью. Недостаток устройства – быстрый износ. Подпружиненные плашки (с разрезом в одном из осевых отверстий) позволяют менять диаметр резьбы в пределах 0,3 мм. Их жесткость снижена, резцы служат дольше, но чистота нитей теряется.

Подготовленная труба зажимается в тиски. Плашка помещается в держатель и фиксируется винтами. На обрабатываемый участок и резцы наносится смазка. Инструмент надевается на трубу под прямым углом. Вращение происходит плавно, по часовой стрелке. После изготовления нескольких витков удаляется стружка и возобновляется смазка. Для качественной нарезки после черновой плашки используется чистовая. Готовая резьба очищается ветошью.

Использование клуппа

Нарезка резьбы клуппом

Использование трубного клуппа удобнее, чем плашки. Инструмент стоит дороже, но для выполнения большого объема работы лучше выбрать его. Клупп дает чистый виток, раздвижная конструкция позволяет регулировать диаметр резьбы. Установка направляющих уменьшает риск появления перекосов, облегчает процесс нарезания. Если в конструкцию входит трещотка, около плашки располагают храповое колесо. При его повороте перемещается головка инструмента. Трещотка незаменима в стесненных условиях работы.

Труба зажимается в тиски, оставляется небольшой участок. Короткая выступающая часть не позволит металлу прогнуться от приложенных усилий. Труба и резцы смазываются машинным маслом. Выступающая часть вставляется в направляющую клуппа. Нарезка происходит короткими вращательными движениями. Периодически осуществляется поворот назад для отрезания стружки. В процессе работы добавляется смазка

При нарезании резьбы на водопроводных трубах важно следить за количеством витков

Работа метчиком

Внутренняя резьба выполняется метчиком. Его диаметр должен быть чуть больше, чем трубы. При работе рекомендуется пользоваться комплектом из двух-трех деталей. Они выполняют черновую и чистовую нарезку. Первый инструмент проводит основную работу, удаляя до 70% стружки. У чистового метчика небольшая заборная часть и полный профиль нарезки. Инструменты различают по канавкам на хвостовике:

  • одна – черной;
  • две – средний;
  • три – чистовой.

Внутренняя часть трубы требует очищения и смазки. Метчик вставляется вертикально, хвостовик закрепляется в воротке. Вращение ведется по часовой стрелке. При работе с мягким металлом инструмент периодически выворачивают и вычищают стружку. Обязательно применяется смазка. После окончания работы проводится проверка качества резьбы.

Какие бывают

Если исходить из области применения, то выделяют такие типы механизмов:

ВидОписание
РучнойКомпактный. Предназначен для выполнения незначительного объема работ. Конструктивные элементы: рукоятка и зажимы. Нарезка осуществляется посредством лерки. Имеет разные диаметры нарезания. Весит немного, стоимость приемлемая. Если резцы изнашиваются, винт можно выкрутить и поменять режущую часть на новую. Бывают с рукояткой и без. Рукояткой может выступать ключ типа «крокодил».
ЭлектрическийОтносится к категории профессиональных. Используется в предпринимательских целях. Не требует применения серьезной физической силы. Подойдет для работы в труднодоступных участках. Боится плохой погоды и открытой местности. Полностью бесполезен там, где нет электросети. Отличается от предыдущего варианта наличием механического привода. Средняя цена существенная. Внешним видом напоминает болгарку.

Назначение устройства

Для соединения двух металлических труб пользуются сваркой или резьбовым соединением . Недостатком сварочного соединения является невозможность его разъединения при возникновении такой необходимости . При работе сваркой нужен опыт, так как соединение должно быть не только прочным, но и еще надежным . Наличие резьбы не требует применения сварочного аппарата, что упрощает процесс соединения двух труб . Такое соединение получается надежным, прочным, а также может в любой момент быть разъединено с помощью двух ключей .

Для соединения трубы при помощи резьбового соединения нужно выполнить нарезку резьбы . Для этого используется такой инструмент, называемый клупп. Его применение позволяет получить резьбу следующих диаметров:

  • полдюйма;
  • ¾;
  • дюйм;
  • дюйм с четвертью.

Преимуществом резьбового соединения является то, что при таком способе не нарушается цинковый слой, как при сварке. Это защищает трубу от негативного воздействия коррозии, продлевая ее срок эксплуатации. Применяется инструмент для получения прочного соединения водопроводных и паропроводных труб, которые выдерживают большие нагрузки по температуре и давлению.

Как выглядит рассматриваемое устройство

Трубный клупп является прототипом плашки, а точнее он произошел от лерки. Это упрощенный вариант режущей лерки, хотя имеются изделия, которые имеют достаточно высокую стоимость. Отличается изделие от лерки и плашки тем, что имеет разборную конструкцию. Плашка изготавливается полностью из прочной стали, а в клуппе из нее отливаются только резцы.

Чтобы обеспечить эффективную нарезку резьбы на трубе, в инструменте используются прочные резцы и держатель из обычного металла. К основным конструктивным элементам трубного клуппа относятся:

  • Держатель, который играет роль основания. В держателе можно заменить резцы, так как конструкция является разборной.
  • Резцы. Выпускаются различных диаметров, и подлежат замене в держателе при стачивании режущей кромки.

Конструкция простейшего изделия имеет форму направляющей с фиксаторами для резцов. Усилие прикладывается к ручкам, которыми оснащается устройство. Если рукоятки отсутствуют, то нарезка резьбы выполняется путем перемещения клуппа трубным или гаечным ключом.

Разновидности инструмента

Обычно в комплекте идет набор клуппов для нарезания резьбы разного диаметра, а выглядит комплектация следующим образом.

Резьбонарезной инструмент для труб классифицируют на следующие виды:

  • Ручной резьбонарезной клупп. В движение изделие приводится двумя ручками или гаечными ключами. С помощью такого вида изделия удобно выполнять нарезку резьбы на трубах диаметром до одного дюйма.
  • Ручной клупп с трещоткой. Трещотка позволяет осуществлять возвратно-поступательные движения режущим инструментом при выполнении работы. Преимуществом таких изделий является упрощение работы по получению резьбового соединения большого диаметра. Пользование таким прибором напоминает завинчивание гайки на болт с помощью ключа трещотки.
  • Электрический инструмент. Посредством электрического устройства обеспечивается максимальный комфорт в работе. Использовать такой инструмент рационально только тогда, когда приходится ежедневно выполнять соответствующие работы в больших объемах.

Простой способ нарезки резьбы на металлической трубе

Я покажу как просто нарезать резьбу на водопроводной трубе обычному домашнему мастеру, без каких-либо навыков в этом деле и с минимальным набором инструментов.

К примеру, при замене батареи центрального отопления, как в моем случае. В этом нет абсолютно ничего сложного и метод доступен почти каждому. Итак, вы обрезали трубу болгаркой или другим инструментом, типа ножовкой.

Главное, чтобы срез был ровный и перпендикулярный.

Понадобится

  • Клупп под нужный диаметр трубы.
  • Разводной ключ (газовый).

Клупп — резьбонарезной инструмент, типа плашки, только это насадка с направляющей юбкой. Его необходимо приобрести к сантехническом магазине. Дефицита на них нет, поэтому найдете без проблем, даже в поселке.

В данном случае представлен китайский вариант, довольно неплохой.

Стоит такая штука в районе 200-500 рублей. Все зависит от диаметра и наценки. Ходовые модели под диаметры 1/2, 3/4 дюйма и дюймовая как в моем варианте.

Можно спросить у сантехников советский аналог, если есть такая возможность. Тогда для вас это будет в обще бесплатно.

Нарезаем резьбу на трубе

Старую краску можно не снимать. Смазываем место, где будет резьба твердой или жидкой смазкой: солидол, литол, моторное масло.

Также промазываем резцы на клуппе.

Ни там ни там не нужно наносить сильно много твердой смазки, так как стружки после нарезки будут к ней прилипать и не будут падать вниз, а значит удаляться. Надеваем клупп направляющей на трубу.

По идее клупп вращается специализированным инструментом — трещоткой, но так как у нас разовая работа, приобретать дорогой инструмент будет не выгодно. Берем разводной ключ, и подгоняем его размер под заднюю юбку клуппа.

Вращаем инструмент, делая несколько оборотов вокруг трубы. Теперь резцы вошли в зацепление.

Если труба хлипкая и неустойчивая, ее нужно удерживать другим разводным ключом вот так:

А другим разводным ключом вращать насадку. Последовательность нарезки такая: 2-3 оборота клуппа вперед, 1 назад. Это нужно сделать обязательно, чтобы стружка сломалась, отвалилась и не мешала дальнейшей нарезке. Если этим пренебречь, стружки могут замять витки резьбы.

Всего нужно нарезать 4-5 полных витков резьбы.

В итоге резьба на трубе нарезана.

Так же учтите, что резцы в клуппе имеют небольшой конус. Это нужно для того, чтобы можно было с легкостью начинать и нарезать резьбу. В итоге я веду к тому, что конечные витки могут быть не полными и недорезанными по глубине. Поэтому, чтобы получить 3-4 полноценных витка резьбы на трубе, визуально лучше нарезать 6-7 витков.

После всех работ резьбу можно проверить навинтив на нее любой переходник или штуцер.

Чем толще труба, тем большее усилие приходится прилагать для проворачивания насадки. Способ не хитрый, должных навыков почти не требуется, справиться даже новичок. Перекосить резьбу невозможно, так что бояться не стоит.

Нарезание резьбы методы

Резьбу изготавливают двумя основными методами: с помощью ручного приспособления и машинным способом. Вручную нарезают заготовки в единичном экземпляре либо в небольшом количестве. В крупносерийном производстве применяют оборудование – станки:

  • Токарно-винторезного типа;
  • Резьбонакатные с участием роликов и плашек плоских;
  • Фрезерные, где получают крупный шаг;
  • Шлифовального типа с использованием кругов заданного профиля, где получают винты с мелким шагом и высокоточные;
  • Винторезного типа;
  • Для устройства внутренней резьбы в гайках;
  • Для нарезания вихревым способом при помощи головок с несколькими режущими кромками.

При нарезании резьбы вихревым способом в работе участвуют четыре элемента, закрепленные в головке. Сама головка вращается от отдельного привода. Вся эта конструкция установлена на токарном станке – его суппорте. Метод отличается повышенной скоростью обработки вследствие меньшего нагревания режущей оснастки (поочередный контакт с заготовкой). Также винтовая линия получается менее шероховатой и имеет более четкий профиль.

Подготовка к нарезанию резьбы плашкой

Прежде чем нарезать резьбу плашкой на пруту или на трубе необходимо подобрать инструмент нужного диаметра и шага. Сама плашка представляет собой гайку с режущими зубцами конической формы с отверстиями для крепления в воротке. Плашки могут быть цельными, разрезными, раздвижными, иметь круглую, квадратную или шестигранную форму. В первую очередь необходимо подобрать материал и инструмент требуемого диаметра. Ниже приведена таблица соответствия наиболее популярных диаметров для метрической, дюймовой и трубной резьб с примером подбора заготовки под резьбу М6

Как видим по таблице, для нарезки резьбы М6 нам необходим прут диаметром 5,8 мм. При более высоких диаметрах резьб есть допустимое минимальное и максимальное значение толщины прута. Нарушать его нельзя – при превышении диаметра вы рискуете сломать плашку, при значении меньше минимального – получите слабую резьбу.

Перед тем как начать нарезание наружной резьбы плашкой, помимо самого инструмента и заготовки, необходим подходящий по форме и размеру вороток, а также машинное масло. После этого можно приступать непосредственно к самой нарезке.

Преимущества клуппов

Некоторые особенности данного инструмента, используемого для нарезания резьбы на трубах, были упомянуты выше. Но удобство применения ˗ это далеко не единственное достоинство такого набора. Так, например, зная на практике, как нарезать резьбу на трубе с помощью плашки, вы без труда справитесь с этим заданием, используя клупп. Из других преимуществ стоит выделить чистоту получаемой резьбы, простоту конструкции клуппа, возможность оперативной замены резцов-плашек и небольшой вес.

Особого внимания заслуживает следующий фактор. Для изготовления плашки используется недешёвая инструментальная сталь. Но ведь повышенной прочностью должны обладать только резцы, в действительности выполняющие основную работу! Отсутствие дорогих нефункциональных частей обусловливает снижение цены набора клуппов и, соответственно, уменьшает себестоимость процесса нарезки резьбы на нержавеющей трубе. Поэтому домашние мастера, умеющие считать деньги, отдают предпочтение именно такому инструменту.

Применение клуппа существенно облегчит задачу по нарезке резьбы

Продаются эти изделия с набором плашек для нарезки резьбы на трубах диаметром 50, 38, 32, 25, 20 и 15 мм. Каждая из них обозначается цифрой 1, 2, 3, или 4. Все прорези на корпусе клуппа тоже имеют номера, соответствующие резцам-плашкам, с помощью которых будет выполняться нарезание резьбы на трубе. Для повышения эффективности работы в труднодоступных местах совместно с клуппом рекомендуется приобрести специальную оснастку.

Сегодня на рынке можно найти такой инструмент с электрическим и ручным приводом. Поэтому может возникнуть вопрос, чем нарезается резьба на трубе более эффективно.

Слесари-профессионалы, которые уж точно знают, как нарезать резьбу на трубе, предпочитают электрические клуппы. Но стоят такие устройства больше. Поэтому если планируется провести разовое нарезание резьбы на трубу,выгоднее приобретать набор инструмента с ручным приводом.

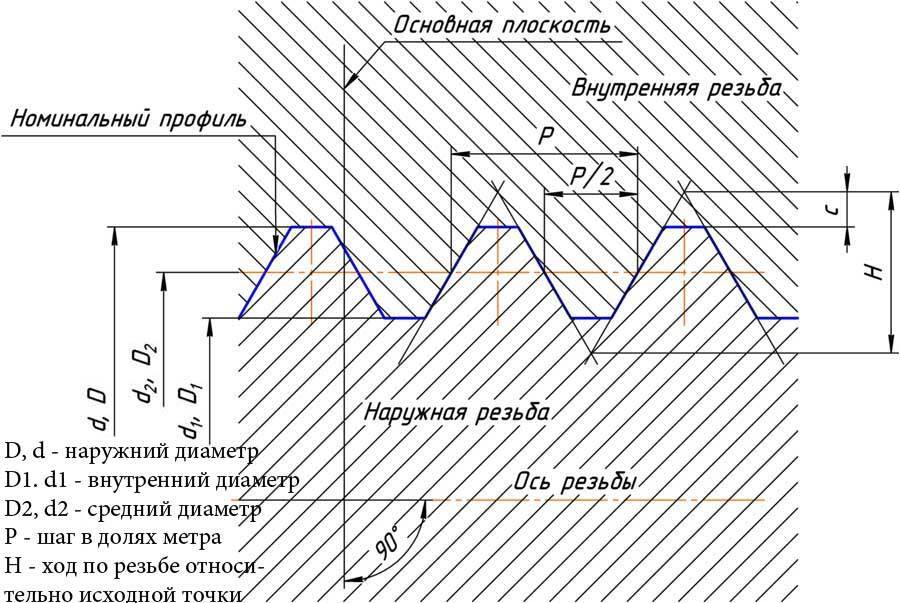

Классификация трубной резьбы

Термин «трубная» имеет привилегированное положение в сфере сантехнической деятельности. Классифицируется этот термин с оглядкой на группу стандартов, определяющих критерии соединений различных элементов сантехнических конструкций.

Трубные резьбы широко применяются в системах водопроводных и канализационных сетей, поэтому практика нарезки, вручную или автоматически, является деятельностью часто применимой

К примеру, размер трубной резьбы обозначается числовым значением, указывающим стандарт проходного диаметра трубы, но не физический диаметр нарезки.

На практике применяются трубные резьбы:

  • цилиндрическая (G/BSPP),
  • коническая (R/BSPT),
  • круглая под запорную сантехническую арматуру (Кр),
  • дюймовая цилиндрическая (американский стандарт NPSM),
  • дюймовая конусная (американский стандарт NPT).

Слесарю, основным рабочим участком которого является бытовое хозяйство, рекомендуется взять за основу условное разделение трубной резьбы на два основных вида:

  • цилиндрическая (G),
  • коническая (R).

Именно с этими двумя видами приходится чаще всего сталкиваться домашнему слесарю, обслуживающему бытовое сантехническое оборудование, выполняющего прокладку труб водоснабжения или отопления.

Нарезка трубы производится в следующих случаях:

Галерея изображений

Фото из

Нарезка трубы для сборки металлического водопровода

Резьба для установки запорной арматуры

Модернизация и расширение контура

Нарезка для установки переходника

Это интересно: Эффективные способы гибки медных труб в домашних условиях

Производители клуппов и популярные модели

Технология изготовления резьбонарезного инструмента давно освоена и доступна как в техническом, так и в стоимостном отношении. Это определяет огромное множество производителей и торговых марок, предлагающих покупателю всех категорий клуппы ручные и электрические, для трубной и для метрической резьбы.

На рынке, в универсальном магазине или сетевом супермаркете можно встретить инструмент с каким угодно названием, в том числе скопированным, подобным и созвучным любому из приведенных и им подобных. Однозначно отворачиваться от такого товара тоже нельзя, в невзрачной упаковке может содержаться весьма качественное содержимое.

Нарезка внутренней трубной резьбы

Набор метчиков для внутренней резьбы

Внутреннюю резьбу имеют переходники, отводы, муфты, их накручивают на трубу, не уменьшая ее внутреннего прохода. Но если вы задумаете изготовить самостоятельно соединительные элементы для труб, вам понадобится такое умение.

В данном случае для нарезки используют метчики (на фото). Это металлический стержень, имеющий режущую часть. Кромки выполнены отдельными сегментами, разделенными продольными проточками для отведения стружки. Метчик имеет хвостовую часть квадратного сечения, на которую надевается вороток и осуществляется вращение. В комплекте находится по два метчика, один выполняет черновую, второй чистовую нарезку.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
