Низкое качество покупных кормов, стремление оптимизировать затраты заставляют заводчиков сельскохозяйственных животных и птиц задумываться о применении более качественных и экономически выгодных гранулированных комбикормов и изготавливать их в домашних условиях.

Идеальным вариантом в этом случае является бытовой гранулятор для комбикорма, который можно купить или сделать своими руками.

Где купить гранулятор кормов в России?

Гранулирующее оборудование можно приобрести напрямую у завода-изготовителя или через компанию-распространитель:

1. ООО «Доза-Агро» — завод изготовитель. Согласно отзывам продукция отличается надёжностью, простотой в эксплуатации.
2. ООО «Курские грануляторы». Пользователи отмечают высокую производительность оборудования, особенно при работе со шнековым дозатором.
3. ООО «Агропост» – компания-распространитель.

На официальном сайте можно:

• изучить каталог, узнать подробнее об оборудовании;
• сравнить цены в рублях;
• позвонив по предоставленному номеру телефона, убедиться в наличии понравившегося аппарата;
• оформить заказ.

Из чего состоит гранулятор и принцип его работы

Бытовые и промышленные грануляторы немного различаются по конструкции, но в целом механизм включает следующие составляющие:

1. Бункер для загрузки сырья вручную либо путем подачи с помощью шнекового транспортера.
2. Прессовочная камера, где и происходит обработка сырья. Промышленный гранулятор дополнен смесителем со шнековым дозатором и функцией подачи пара, что позволяет дезинфицировать сырье.
3. Матрица – деталь с отверстиями, через которые пропускается масса для гранулирования.
4. Ролики или прессовочные валы – уплотняют и прокатывают массу, передвигают ее от бункера к отверстиям матрицы.
5. Подрезной нож – служит для срезания гранул.
6. Электрический двигатель.
7. Патрубок, через который выгружается продукт.

Сырье загружается в приемный бункер и опадает в прессовочную камеру, затем при задействовании валов и под давлением проходит обработку, передвигается к матрице, пропускается через ее отверстия. Гранулы срезаются ножом и выводятся через патрубок. Продукт готов к использованию.

Принцип работы и устройство гранулятора

Гранулятор для комбикорма Аппарат выполняет измельчение, смешивание компонентов комбикорма, взятых в определённых пропорциях, последующее прессование полученной массы в цилиндрические гранулы (пеллеты).

Простейший гранулятор состоит из 4 основных узлов:

1. Гранулирующий узел. Находится в верхней части устройства. В него входит матрица с отверстиями (именно через них производится выдавливание измельчённой массы).
2. Подшипниковый узел. Находится под гранулирующим узлом. Состоит из радиальных и роликового упорного подшипников, надетых на вал.
3. Корпус с маховиком, поддерживающим медленное вращение ведущего вала.
4. Электродвигатель.

Матрица может быть двух видов, от этого зависит принцип образования гранул:

1. Цилиндрическая. Представляет собой цилиндрический барабан с отверстиями. Внутри матрицы вращаются роллеры, которые прокручивают поступившую массу комбикорма и заставляют её проходить через отверстия матрицы. На выходе цилиндрические гранулы срезаются ножами.
2. Плоская. Изготавливается в виде жёсткого диска с круглыми отверстиями, через которые также продавливается корм. Диск надёжно фиксируется к вращающемуся валу. Гранулятор с плоской матрицей способен перерабатывать более твёрдое сырьё.

Устройство работает от электродвигателя или от ручной рукоятки.

Гранулятор для комбикорма

Электродвигатель через маховик с клиноременной передачей передаёт вращение валу и установленным на нём гранулирующим и подшипниковым узлам.

Гранулирующий узел – основной элемент, осуществляет:

• размельчение, перетирание компонентов комбикорма в муку;
• прессование полученной однородной массы;
• выдавливание гранул.

Размеры гранул определяется конструктивными особенностями устройства:

• диаметр – величиной отверстий в матрице;
• длина – расстоянием между лопастью и матрицей.

Для получения гранул перед прессованием компоненты комбикорма пропаривают, а после выхода горячие гранулы охлаждают. Можно выбрать другой вариант: смешать комбикорм с жидкими продуктами, например гидролом или мелассой.

Как сделать гранулятор своими руками из мясорубки

Теперь, когда принцип работы заводских устройств нам понятен, можно попробовать сделать аналогичное приспособление самостоятельно. Разумеется, из мясорубки не получится промышленного гранулятора, но для нужд небольшого подсобного хозяйства он вполне подойдёт.

Материалы и инструменты

1. Руки, которые растут из нужного места. Ибо при их отсутствии всё остальное бессмысленно.
2. Верстак или станина.
3. Токарный станок по металлу.
4. Болгарка.
5. Сварка.
6. Ремни для двигателя.
7. Нож для резки гранул.
8. Сам двигатель.
9. Шкивы для ремённой передачи вращения и регулирования его скорости.
10. Мясорубка ручная, советская или современная.

Если всё вышеуказанное есть в наличии, то можно приступать к изготовлению простейшего электрического гранулятора.

Этапы изготовления

Процесс изготовления гранулятора из мясорубки своими руками не так сложен:

1. Прежде всего нужно разобрать мясорубку. Ручка, решетка, ножи и крышка нам не понадобятся.
2. Теперь избавляемся от лишних рёбер на шнеке, и растачиваем горловину под размер матрицы.
3. Далее, возвращаем шнек на место и привариваем к нему шкив для ремённой передачи.
4. Если есть готовая фабричная матрица от гранулятора, то вставляем её на место решётки мясорубки и устанавливаем лезвие-отсекатель.
5. Если готовой матрицы нет, то её можно изготовить самостоятельно из стальной шайбы. Насверливаем отверстия нужного диаметра и затем растачиваем их до гладкости на станке.
6. Просверливаем в ножках мясорубки отверстия и надёжно фиксируем её на станине, там же размещаем двигатель и дополнительные шкивы.
7. Размещаем ремни, розетку и провода.
8. К верхнему раструбу мясорубки привариваем дополнительный контейнер для того, чтобы было удобнее загружать сырьё. Это может быть воронка от старого водостока, старая металлическая ёмкость или канистра.
9. Снизу на выходе привариваем защитный кожух, чтобы случайно не повредить нож или пальцы. Также можно установить небольшой пандус с бортиками, чтобы направлять гранулы в приёмный бункер.
10. Далее, проводим пробный запуск нашей конструкции. Сперва внимательно слушаем работу его на холостом ходу: нет ли посторонних скрипов, треска или вибрации.
11. Затем запускаем партию сырья и оцениваем результат работы при нагрузке, а также качество готового продукта.

Гранулятор с самодельной матрицей

Если вы решились изготовить и матрицу, и гранулятор своими руками, чертежи и рекомендации, приведенные ниже, помогут вам справиться с этой задачей.

Изготовление матрицы

В домашних условиях проще сделать плоскую матрицу. Для этого понадобится приобрести диск-заготовку или вырезать ее из металла толщиной более 2 см. Диаметр зависит от того, на какую производительность вы рассчитываете. Гранулятор с матрицей диаметром 50 см способен перерабатывать до 300 кг топлива или кормов в час. Но учитывайте, что для такого устройства требуется мощный двигатель – не менее 25 кВт.

Точно по центру заготовки высверливают отверстие с пазом для фиксации матрицы на вращающем вале. На диске в несколько рядов с помощью специальной фрезы проделывают отверстия для прессования пеллет, оптимальный диаметр для них – 8-10 мм. Они обязательно должны быть конусообразной, сужающейся к низу, формы.

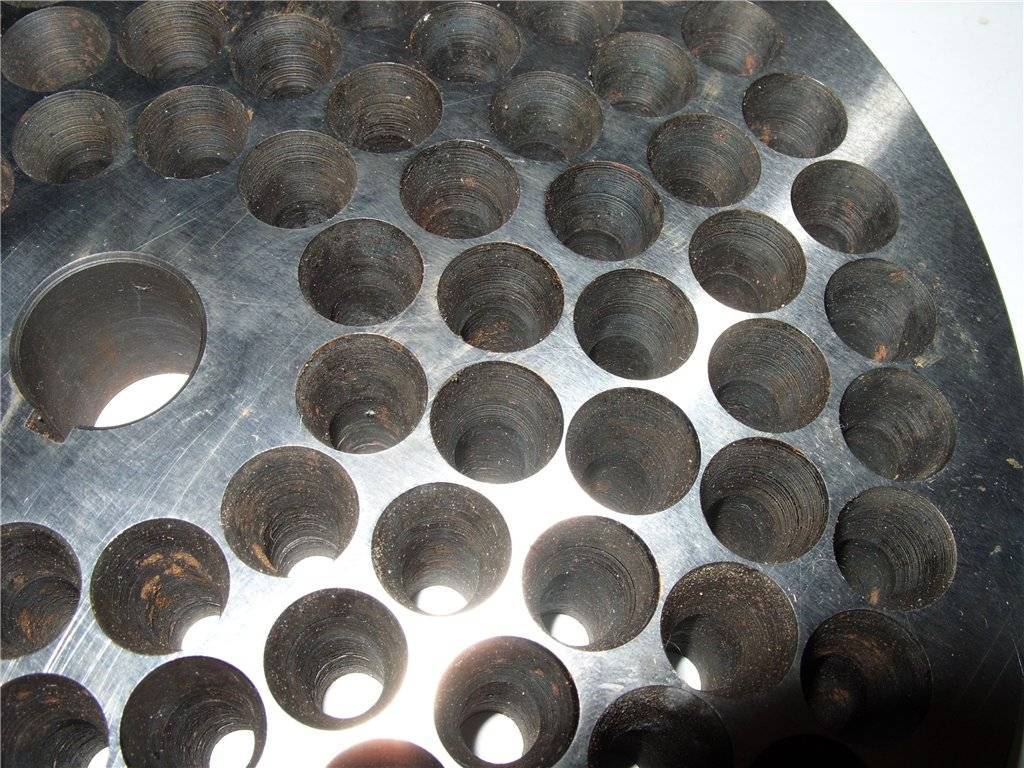

Прессовочные отверстия плоской матрицы

Подбор роликов для катков

Также, чтобы сделать гранулятор эффективным, следует позаботиться о мощных зубчатых роликах. Их ширина должна равняться рабочей поверхности матричного диска. Подходящие ролики насаживают на вертикальный вал через подшипники и прижимают к матрице, затягивая сверху гайку большого диаметра.

Цилиндрический корпус

Корпусом для устройства служит обрезок трубы соответствующего матрице диаметра или листовой металл, сваренный так, чтобы получился цилиндр. Для удобства технического обслуживания его рекомендуется сделать разборным, с болтовыми креплениями по бокам. В нижней части располагается редуктор и квадратное окно для выхода пеллет, а в верхней – матрица с катками и отверстие для закладки сырья.

Корпус в разрезе

Матрица должна свободно входить в корпус, но зазор между ней и стенками делают минимальным. Для надежного соединения двух частей цилиндра по бокам к нему приваривают ушки, внутрь которых вкручиваются болты. В завершение гранулятор закрепляют на станине и подключают к двигателю. Готовую конструкцию проверяют и, убедившись, что все функционирует, окрашивают корпус краской по металлу. Изготовление самодельного устройства окончено.

Сделав гранулятор для пеллет своими руками, вы решите проблему утилизации ненужных древесных отходов и последующего компактного хранения топлива для камина, бани или отопительного котла. Кроме того, такой механизм значительно облегчит жизнь фермерам, упростив переработку кормов для животных. Делать ли гранулятор самостоятельно «от и до» или собрать его из готовых деталей – решать вам, но перед началом работ стоит трезво оценить свои силы и составить чертеж будущего устройства. Желаем удачи!

Здравствуйте уважаемые читатели и подписчики блога, на связи с вами Андрей Ноак! Сегодня мы с вами рассмотрим чертежи гранулятора своими руками.

Пошаговая инструкция по сборке самодельного гранулятора

Первое с чего нам нужно начать, это как и любое другое мероприятие — создание чертежей. На чертежах мы расписываем как и что будет.

Кроме этого не забываем что на мясорубку нужно будет сделать матрицу, крышку и нож. Для этого нужно будет снять размеры с сеточки и сделать такого же диаметра матрицу. При изготовлении матрицы нужно учесть, что она должна практически вплотную подходить к червяку. Поэтому часть матрицы как бы должны быть утоплена. Если для этой операции будут мешаться ребра на мясорубке, то их следует удалить.

Итак начинаем сборку гранулятора с места где он будет у нас стоять. Нам нужен будет наш прочный стол. Крепим прочно к нему наш будущий пресс. Прочно значит на болты, для этого в ножках нужно будет просверлить отверстия.

После этого изготавливаем матрицу. Как ее правильно сделать показано на видео ниже:

Далее под матрицу нужно будет точить новую крышку, так как старая из за увеличенной толщины скорее всего не подойдет. Точить крышку нужно с припуском, чтобы если вы соберетесь увеличивать толщину матрицы, новую крышку вам не понадобилось изготавливать снова. После того как крышка выточена, к ней можно наварить кусочки проволоки 6 мм или нарезать болгаркой канавки. Таким способом ее будет легче закручивать руками.

По ножу для пеллет можно услышать много версий и вот только некоторые из них:

1. Нож вообще не нужен;
2. Можно высверлить отверстие в шнеке мясорубки и сделать туда ввертыш, на конце которого будет крепиться нож;
3. Можно приварить тоненький болтик, на который накручивается нож.

В конечном итоге тут решать вам. Следующим шагом у нас является установка шкивов. Тут я думаю проблем не должно возникнуть если вы человек с головой.

И последним шагом является установка двигателя и натяжка ремня. Помним что натягивать ремень нужно с учетом чтобы он мог в случае чего буксовать, а двигатель в этот момент не сгорал.

Производим пуско наладку и доделку нашего механизма.

Пошаговая инструкция по сборке самодельного гранулятора

Следует расчертить будущую установку, чтобы понимать как должно выглядеть наше устройство.

Схема движения ролика и катков

Чертежи должны точно указывать какая компонента и где расположена, какой именно мы будем использовать мотор, как он будет расположен, каким образом будет изготовлен маслопресс и что для этого понадобится. Чертежи все выполняем в как можно большем масштабе, чтобы избежать несоответствий в процессе сборки.

Не следует забывать, что мясорубка должна содержать матрицы, крышки, ножи. Изготавливая матрицу, следует помнить, что она должна максимально плотно подходит к червяку: часть матрицы следует утопить.

Сборка устройства должна быть начата в месте, где он в дальнейшем будет устанавливаться. К станине (прочному столу) следует закрепить будущий пресс. Все должно быть установлено максимально прочно, а значит – крепиться на болты.

Гранулятор в своей конструкции содержит следующие узлы:

• корпус;
• каркас;
• мотор;
• редуктор, главный вал;
• матрицу плоского типа и катки-ролики цилиндрической формы.

Для подготовки компонент потребуются листы из стали и жести, металлические уголки, толстые (иногда применяют литые) листы из металла, зубчатые ролики (катки, которые необходимы, если в основе конструкции лежит шнековый тип гранулятора).

Строение роликового механизма

Вам также потребуется сварочный аппарат. Можно заказывать сварку на стороне, но вы никогда не сможете предусмотреть наверняка где именно вам потребуется дополнительный сварочный шов.

Действия по сборке будут располагаться в следующем порядке.

1. Подготовка каркаса. Помните, что во время работы на каркас будут действовать серьезные вибрации и внушительные нагрузки. В основе каркаса лучше всего использовать уголки из металла, поддающиеся электродуговой сварке. Станину гранулятора разумно изготавливать из стали. Допускается использование листов 250х400 мм. Болгаркой можно разрезать лист на нужные детали, после чего, при помощи сварки, собирать их в готовый каркас.

Бытовой гранулятор в самодельном корпусе

1. После того как каркас подготовлен, на нем должны быть закреплены рабочие компоненты устройства: редуктор, матрица и шестерни. Матрицу следует изготовить самостоятельно. Используется либо цельный лист металла (8мм), либо отдельные металлические профили. Если нет желания изготавливать матрицу, можно использовать готовы, они представлены в с/х магазинах.
2. По периметру листа металла следует проделать множество отверстий, толщина каждого – 1 см. Как легко понять, ширина (диаметр) каждого отверстия должна соответствовать размерам будущей гранулы. Отверстия должны иметь вид конуса, это позволяет производить гранулы плавно (процесс обжатия протекает постепенно). Полученные гранулы будут отличаться высоким качеством.
3. Плоская матрица должна содержать дополнительное отверстие с пазом; оно должно быть предназначено как крепеж матрицы к валу. Редуктор следует установить снизу устройства. Он должен быть установлен при помощи соответствующей шпонки.
4. Готовая плоская матрица должна быть установлена внутрь гранулятора (непосредственно на установочный вал). Основную оболочку следует изготавливать из жестяной трубы. Следует помнить, что между стенками полого пространства трубы и матрицей следует оставлять зазор (люфт). Матрицу можно крепить как на основе подвижного типа, так и стационарной.
5. Корпус гранулятора и редуктор должны быть соединены друг с другом болтами. Очень часто подобные контакты оказываются чрезмерно слабыми, чтобы соединение было очень надежным, следует приварить по обеим сторонам ушки и просверлить в них отверстия под крепеж.
6. Сверху, над матрицей, перпендикулярно к валу (и соответственно редуктору) следует установить набор цилиндрических катков.

Ролик (каток) и матрица

1. Когда главную конструкцию можно считать завершенной, следует закрепить электродвигатель. Производительность мотора должна не быть ниже 25 киловатт. Если нет желания покупать новый двигатель, следует использовать мотор от пылесоса. Его можно соединить с редуктором, который вращает вал. Обороты двигателя при переходе на вал, являются значительно пониженными, а крутящий момент, наоборот – повышен.

9. Для того чтобы гранулятор был удобен в работе, к нему можно (при помощи сварки) зафиксировать специальный сосуд для сбора гранул.

Особенность гранулированного корма – высокая калорийность. Спрессованный в капсулы корм занимает меньше места. Животные на таком рационе быстрее набирают вес. Использование грануляторов в фермерских и личных подсобных хозяйствах дает повышение продуктивности поголовья. Также вас сможет заинтересовать информация о том, каков должен быть состав комбикорма для цыплят.

Сборка гранулятора: варианты своими руками

Обладая специализированными знаниями и навыками, можно собрать гранулятор самостоятельно.

Бытовой гранулятор комбикорма своими руками, чертежи

От способа продавливания корма зависит конструкция аппарата:

• 1-й вариант – с помощью специальных роликов;
• 2-й вариант – посредством шнека.

Ролики могут быть:

• подвижными;
• стационарными.

При неподвижных роликах продавливание измельчённой массы осуществляется за счёт вращения самой матрицы, которая управляется зубчатой передачей с пересекающимися осями. Движение передаётся по цепочке: ведущий вал – зубчатая шестерня – зубчатый венец – матрица.

Этапы работ при самостоятельном изготовлении гранулятора с неподвижными роликами:

Найти редуктор заднего моста от автомобилей отечественного производства, типа «ВАЗ» и «Москвич». Он будет использоваться в качестве роликов.
Изготовить корпус из металлического листа или трубы нужного диаметра

Внимание уделяют размерам – расстояние между стенкой и матрицей должно быть минимальное (несколько миллиметров), но обеспечивать её свободное вращение.
Соединить матрицу с зубчатой передачей с пересекающимися осями (матрица и венец находятся на передаточном валу, шестерня на перпендикулярном к нему ведущем валу). Зубчатую передачу собирают из автомобильных частей

Матрица устанавливается перпендикулярно роликам, её диаметр должен совпадать с шириной роликов.
Выполнить крепление роликов к корпусу. Настройка зазора между ними и матрицей осуществляется при помощи специальных болтов.
Подсоединить с помощью муфты и подшипников редуктор к цилиндру (корпусу).
В нижней части корпуса сделать квадратное отверстие, к которому присоединить специальную ёмкость для сбора гранул.
Если корпус собирается из двух частей, приварить ушки. С помощью болтов через ушки скрепить части друг с другом.
Электродвигатель можно взять из старой бытовой техники: пылесоса, стиральной машинки. Подойдут двигатели мощностью 3-4 кВт.

Если нет возможности сделать зубчатую передачу для соединения матрицы и электродвигателя, можно воспользоваться ремнём, двигающимся на шкивах.

Этот вариант имеет своё достоинство – при заклинивании матрицы ремень начнёт пробуксовывать. Ременную передачу можно взять со старых отечественных швейных машин.

Надёжность и производительность всей конструкции зависит от качества входящих узлов.

Гранулятор из мясорубки

Изготовить аппарат на основе мясорубки несложно, следует:

1. Прикрепить маховик к шнеку, он позволит обрабатывать твёрдые части комбикорма.
2. Поменять местами сеточку (матрицу) и нож.

Гранулирующее устройство из мясорубки имеет несколько недостатков:

• не перерабатывает корма высокой твёрдости;
• не формирует гранулы, а только крошит комбикорм.

Подобный аппарат может работать от электрического двигателя или от ручной рукоятки.

Аппарат с самодельной матрицей

Аппарат с самодельной матрицей

Опытные мастера могут собрать аппарат из самодельной матрицы. Наиболее доступная в изготовлении плоская деталь.

Порядок сборки:

1. Приобрести заготовку (металлический диск) толщиной не менее 20 мм.
2. Вымерить размер сечения ведущего вала.
3. Просверлить отверстие такого же диаметра, как сечение вала, в центре диска, вырезать паз для жёсткой посадки на валу.
4. Используя специальную фрезу, вырезать достаточное количество (зависит от размеров матрицы) конусообразных отверстий диаметром не более 8-10 мм.

Стенки отверстий в матрице обязательно должны иметь конусность, это обеспечивает прессование и выведение пеллет. Диаметр матрицы определяет производительность аппарата.

Но чем больше её габариты, тем мощнее потребуется электродвигатель. Например, гранулятор с матрицей диаметром 0,5 м способен выдавать около 300 кг гранул за час, но для его работы потребуется двигатель на 25кВт.

При самостоятельной сборке необходимо обратить внимание на два момента:

• ширина роликов должна соответствовать диаметру матрицы;
• вал с роликами должен располагаться перпендикулярно к рабочей поверхности матрицы.

Шнековый пресс

Через специальное загрузочное устройство сырьё попадает в шнековый пресс и перемещается вдоль корпуса, при этом она:

• сжимается;
• пластифицируется;
• гомогенизируется.

Шнековый пресс позволяет значительно оптимизировать производство:

• повышает производительность и качество механической переработки комбикорма;
• облегчает грануляцию пластичных материалов, например торфов;
• осуществляет брикетирование мелкофракционных и сыпучих веществ.

В комплексной перерабатывающей линии шнековый пресс нагнетает измельчённую массу, а матрица выполняет формирующие функции.
