Для чего нужны две стяжки и как их делают
Для монтажа системы водяного тёплого пола делают две маячных стяжки – снизу черновая, которая служит основой для укладки, а сверху чистовая, которая перекрывает контур и на неё стелют облицовку (плитку, линолеум, ламинат, ковролин).
Т-образные маячные профили
В том случае, если стяжку заливают по бетонным перекрытиям, на одном из верхних этажей многоэтажного дома, то вопрос о подсыпке отпадает автоматически – снизу не будут пробиваться холодные потоки. Но если заливку придётся делать на первом этаже над подвалом, либо непосредственно на грунте, то инструкция здесь меняется коренным образом – понадобится теплоизоляция.
Пример схемы укладки маячной стяжки с учётом слоёв
Не знаю почему, но большая часть строительно-ремонтной братии упускают одну очень важную деталь при заливке стяжки – это гидроизоляционная плёнка под песочной подушкой. Если песок насыпать прямо на грунт, то его влажность станет идентичной, значит, теплопроводность получится чуть ли не идеальной, но в холодное время года такая подушка сыграет роль холодильника. Следовательно, на грунт сначала засыпают очень тонкий слой песка порядка 10-30 мм, чтобы нивелировать плоскость и застилают геотекстиль или плотный полиэтилен с заворотом на стены на пару сантиметров выше нулевого цикла. Лишнее отрезают после застывания бетона.
Установка маяков по керамзитовой подушке
А вот поверх гидроизоляции засыпают подушку 4-5 см высотой и на неё можно застелить ещё один слой плёнки, хотя это не обязательно. Теперь нужна подушка из щебня, но лучше из керамзита средней или крупной фракции толщиной не менее 60-70 мм, хотя по грунту можно даже и полметра. Керамзит выравнивают и устанавливают на него Т-образные маяки, как на первых двух фотографиях этого раздела. Заливать бетон можно не раньше, чем на следующий день, чтобы не сбить правилом ещё плохо приклеенные профили.
Примечание. В данном случае я говорил «бетон», а не цементно-песочный раствор и это неспроста. Для основы лучше всего делать стяжку из бетона марки М200 или М250 (класс прочности В15 или В20 соответственно).
Вторую стяжку уже из цементно-песочного раствора, заливают по маякам поверх отопительного контура, где высота слоя от нижней стяжки при 16-миллиметровой трубе из металлопласта будет 60-100 мм. Этот параметр по большей степени зависит от чистового покрытия, например, если это керамическая плитка, то достаточно 60-70 мм, для ламината хватит 70-80 мм, а вот для мягких покрытий лучше задействовать оставшийся диапазон. Для верхнего слоя цементно-песочного раствора обязательно требуется пластификатор – количество жидкости указывается производителем на упаковке. Такой состав компенсирует тепловое расширение цементного камня.
Важно! Нулевой цикл чистового пола следует отметить ещё до заливки черновой стяжки. Так вы сможете регулировать толщину слоёв.
Достоинства теплых полов от газового котла
Используя в качестве отопительного оборудования теплых полов газовые котлы, вы получаете ряд преимуществ:
- удобство в эксплуатации;
- возможность использования в квартире;
- невысокая стоимость топлива;
- автоматизированное управление;
- возможность монтажа собственными силами;
- эффективность работы при температуре теплоносителя до 45 градусов.
Если рассмотреть особенности конструкции газовых котлов, можно еще выделить плюсы использования для каждого. Существует две технологических разновидности газовых котлов:
- Конвекционный – простое и соответственно дешевое устройство. Состоит из одного теплообменника, нагревается за счет тепла, полученного при горении газа. Имеет небольшие размеры, низкую стоимость, легко в использовании.
- Конденсаторный – состоит из двух теплообменников, за счет чего увеличивается КПД котла на 15% и, как следствие, снижается потребление топлива. Второй теплообменник, который называют экономайзер, нагревает теплоноситель еще до его входа в котел за счет тепловой энергии, полученной от дымовых газов. Имеет те же достоинства, плюс увеличенный КПД.
По сути это одна и та же конструкция, но конденсационный товар является улучшенной, модернизированной версией конвекционного.
Схема подключения теплого пола
Сегодня инженерами разработаны десятки вариантов обвязки котла отопления с «теплым полом», все они имеют свои положительные и отрицательные стороны, зависящие от реалий эксплуатации. Наиболее популярными считаются четыре варианта подключения водяного теплого пола.
- Система ТП работает с низкотемпературными средами не выше 45 С. На практике температура еще ниже до 40 С, а температура самого пола при этом будет не выше 30 С.
- Санитарная допустимая температура пола в комнатах постоянного пребывания: гостиная и спальня устанавливается 26 С.
- Санитарная допустимая температура пола в комнатах временного пребывания: кухня, туалет и прихожая устанавливается 30 С.
- В тепловой схеме должен быть установлен самостоятельный электронасос. Характеристики насоса должны обеспечить максимальный теплосъем с контура, при этом разница температур на прямом и обратном трубопроводе должна быть не выше 10 С, а скорость движения — не выше 0,6м/с.
Схема с установкой трехходового клапана
Очень популярная у пользователей схема распределения тепла в многоконтурной схеме объекта с разными нагревательными приборами и в разных уровнях установки. Такое инженерное решение принимается, когда нужно обеспечить температурный режим в батареях до 80 С, а в системе ТП до 45 С.
В этом помогает установка на подающем трубопроводе трехходового термостатического клапана и электронасоса. Регулировку температур выполняют путем смешения подачи из котлоагрегата и холодной обратки, объем смешения разнотемпературных потоков жидкости устанавливается уровнем открытия трехходового клапана.
Схема обвязки смесительного узла
Этот проект также реализуется на комбинированных схемах, когда размещены на объекте и батареи, и система ТП. В него вместо трехходового клапана, устанавливается узел подмеса в виде насосно-смесительного узла.
В схеме балансировочным вентилем перемешивают охладившуюся обратку с подачей в строгих пропорциях. Такая обвязка двухконтурного агрегата гарантирует тонкую настройку температуры воды в контуре. Это очень энергоэффективная схема.
Схема с электронным терморегулятором
Подающая система ТП работает с использованием малогабаритных термоэлектронных наборов, которые обеспечивают работу только одного контура или петли нагрева для объектов с предельной площадью 20 м2.
В небольшом пластиковом корпусе терморегулятора установлены:
- Ограничительное устройство для поддержания температурного режима теплоносителя;
- регулятор по температуре внутреннего воздуха в нагреваемом объекте;
- автоматический воздухоотводчик.
Схема работает очень просто, горячий теплоноситель направляется в петлю прямо из котла, без дополнительных устройств смешения. Температурный режим регулируется встроенным регулятором.
Команда от него поступает на электромеханический клапан подачи газа к котлу. Жидкость движется по контуру без применения индивидуального циркуляционного насоса, а охлаждение проходит в самой петле.
Схема более простая и недорогая, но инерционная, поскольку не обладает тонким уровнем настройки. Ее применяют в таких вариантах системы ТП:
- Устанавливается в малогабаритных помещениях: в ванной, санузле или на лоджии, где нецелесообразно тратить большие деньги на обустройство систем смешения.
- Когда нужно установить отдельный контур, например, для санузла на 2-м этаже, когда основное отопление уже смонтировано. Проще будет от любой батареи подключить петлю на этот объект.
Схема прямого подсоединения
Этот вариант подключения теплого пола к котлу предпочтительный, когда обвязка выполняется через гидравлическую стрелку. Отличие ее в том, что даже если в котлоагрегате изначально вмонтирован электронасос, в контуре системы ТП должен быть установлен свой насос, работающий в паре с терморегулятором и регулировать скорость циркуляции теплоносителя по температуре внутреннего воздуха.
Это схема наиболее простая, но она практически не может снизить температуру на подающем трубопроводе, так как регулирование ведется объемным методом, поэтому данная система в основном применима в конденсационных устройствах.
Тогда система ТП достигает своей максимальной эффективности. Если пользователь установит в схему традиционный газовый агрегат, то при таком режиме котловой теплообменник быстро выйдет из работы.
Другая отличительная особенность данной схемы затрагивает твердотопливные агрегаты, если они используются в качестве источника системы «теплый пол». В этом варианте для нормального функционирования потребуется буферный бак-аккумулятор, чтобы ограничить высокую температуру в сети.
Подходящее помещение для котла
Согласно нормам, нагревательное оборудование на газообразном топливе необходимо устанавливать в автономное помещение, имеющее вентиляцию и дымоход. Размер помещения для напольных приспособлений необходимо выбирать из расчета 4 кв. м площади при мощности оборудования до 30 кВт. Оно так же должно иметь объем не менее 8 м3.
При отсутствии свободных площадей, существуют газовые котлы, монтируемые на стену и имеющие относительно небольшие габариты. Эффективность работы обеспечит правильный расчет мощности. Настенные элементы допускается устанавливать в любом помещении, которое имеет вытяжную шахту и оборудованный дымоход.
Преимущества и недостатки электрических котлов
Электрический котел для обустройства напольного водяного отопления имеет множество преимуществ перед другими типами оборудования:
компактные размеры;
- высокая пожаробезопасность;
- во время длительного периода работы данного оборудования не ухудшаются параметры микроклимата, поскольку отпадает необходимость поддерживать процесс горения кислородом из помещения;
- такие агрегаты оснащают приборами для регулировки системы, что позволяет сделать ее более экономной и продуктивной;
эффективность и высокие показатели КПД;
- для установки данного оборудования нет необходимости обустраивать специальную котельную или устанавливать дымоотводную трубу;
- укладка водного теплого пола с применением электрокотла не требует сложной обвязки. При установке нескольких контуров нужно только установить коллектор;
- благодаря отсутствию продуктов сгорания, данное оборудование не представляет потенциальной опасности для окружающей среды и человека.
Электрический котел также не лишен недостатков, поскольку для его работы необходимо большое количество электроэнергии. Это оборудование характеризуется значительными текущими расходами, которые могут увеличиваться со временем. Связано это с периодическим ростом цен на электричество.
Твердотопливные котлы
Для решения такой задачи, как подключение системы водяной «тёплый пол» от твердотопливного котла, используется несколько способов.

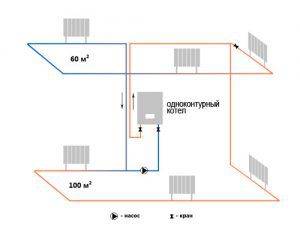

Наиболее частый и простой вариант – подключение в общую систему радиатора, посредством которого тепловой носитель продолжает циркулировать.
Главным условием является обеспечение максимальной площади тепловой отдачи. Основным недостатком такого варианта являются дополнительные траты на приобретение и последующий монтаж дополнительных радиаторов.
Не менее распространённым способом является подключение системы «теплый пол» к котлу на твердом топливе при помощи теплового аккумулятора. В этом случае трубы, установленные на участке от котла до аккумулятора, должны быть стальными, а их монтаж осуществляется с строгим соблюдением уклонов, что позволит избежать необходимости приобретать стандартное насосное оборудование. Хороший результат даёт монтаж уже готового бойлера косвенного нагрева заводского производства.
При выборе твердотопливного котла необходимо создавать оборудованию условия, при которых даже отключенный циркуляционный насос не позволит прекратить передачу тепловой энергии от теплоносителя.
Особенности работы напольного отопления без радиаторов, котлы для подогрева пола
О подогреве полов очень часто задумываются именно в зимний период года, когда так хочется передвигаться по помещениям босиком, но напольное покрытие настолько холодное, что это не представляется возможным. Вариант сделать его более приятным и комфортным тактильно – это укладка системы теплого пола.
Трубы для водяного теплого пола
Существуют разные системы обогрева полов – водяные, электрические, инфракрасные. И зачастую владельцы квартир и домов делают выбор в пользу первого варианта. Система будет состоять из магистральных труб, по которым циркулирует теплоноситель – горячая вода, а также котла, который эту воду греет.
Водяной теплый пол
Подключение теплого пола к центральному отоплению
Котел нередко используется для обогрева помещений различного назначения – квартир и гаражей, домов и офисов. Это надежное устройство имеет приемлемые габариты и не опасно для использования в жилом помещении. Также оно имеет очень удобную систему управления температурой, что позволит контролировать микроклимат в помещении. Это даст возможность оставить агрегат без присмотра включенным на длительный период времени.
Электрический котел
Температура теплого пола куда ниже, чем у радиаторов отопления
Обычное отопление и теплый пол
Котел электрический — это уют вашего дома
Именно поэтому система теплого пола должна подогревать лишь поверхность пола, остальное помещение должно греться за счет радиаторов. И, тем не менее, для правильной и экономной работы оборудования стоит приобретать нагревательный котел.
Подсоединение к коллекторам
Полноценная система коллекторов включает в себя: запорные вентили, трехходовой смеситель, воздухоотводчик, сливной кран, циркулярный насос.
В состав полноценной системы коллекторов входят, кроме запорных вентилей на трубах, трехходовой смеситель (либо насосно-смесительный узел), воздухоотводчик, сливной кран, циркулярный насос для облегчения циркуляции теплоносителя в трубах.
Насосно-смесительный узел необходим для подмешивания остывшего теплоносителя из обратки в подачу, снижая температуру чересчур горячей жидкости. Людям, которые живут в регионах с холодным климатом, смеситель нужен обязательно, потому как оборудование будет работать в режиме сильного обогрева, а температура теплоносителя водяного покрытия с подогревом должна быть не выше 55 градусов.
Смесительный насос устанавливается между трубой подачи и коллектором подачи. Третий выход насоса идет на обратку перед отдающим трубопроводом. Насос, таким образом, будет забирать теплоноситель с минимальной температурой и добавлять его в подачу.
Коллектора – это составная часть схемы теплового пола, без которой его выполнение просто невозможно. Их используют минимум два в системе: Подающий коллектор и так называемый обратный. На регулятор подающего коллектора монтируется механизм особого порядка, который позволяет осуществлять регулировку всей системы в автомате и ручном режиме. Основное назначение коллектора обратного типа, это регулировка потока теплоносителя и стабилизации давления во всем контуре.
Согласно законодательству Российской Федерации, Республики Беларусь, Украины и других стран бывшего СССР, самовольное вмешательство в систему централизованного теплоснабжения запрещено. Проще говоря, за подключение дополнительных приборов отопления и теплых полов грозит крупный штраф и предписание демонтировать лишние обогреватели.
Как обнаруживается несанкционированное присоединение от централизованного отопления:
- соседние квартиры получают меньше тепла, жильцы начинают строчить жалобы, комиссия от управляющей компании выявляет вашу модернизацию;
- из-за скачков давления или некачественного монтажа происходит прорыв и затопление нижней квартиры;
Протечка соединения внутри бетонного монолита
- ответственные лица отмечают большую разницу в показаниях общедомового счетчика и квартирных приборов учета тепловой энергии;
- если подключить контуры теплого пола последовательно с батареями, возрастает гидравлическое сопротивление всей ветви, проток уменьшается, в квартирах по данному стояку становится холоднее.
Как делать подогрев полов законным путем:
- Обратиться в теплоснабжающую организацию с заявлением и получить разрешение.
- Вместе с разрешительным документом получить технические условия на монтаж и подключение напольных контуров.
- Разработать и согласовать проект.
- Самому смонтировать систему и сдать в эксплуатацию.
Надо признать, подавляющее большинство заявителей получает отказ на стадии обращения. Исключение делается для жителей новостроек с индивидуальным подключением квартирного отопления к разводящим стоякам. Но если вы решили на собственный страх и риск врезать отопительные контуры в сеть теплоснабжения, переходите к изучению следующего раздела.
Принцип работы теплых водяных полов от газового котла
Под водяным обогревающим полом подразумевается система из труб, по которой постоянно циркулирует горячая вода, нагревающаяся от носителя энергии. В данном случае – газового котла. В многоэтажных квартирах устанавливать такие конструкции нецелесообразно, так как это запрещено Законодательством, но в частном доме это оптимальный вариант.
Газовый котел – специализированный агрегат, производящий нагрев воды и охлаждение жидкости посредством природного газа. Система оснащается узлом смешивания теплоносителя, который имеет коллектор, термостатический смеситель и насос, благодаря чему поддерживается необходимый температурный режим. Горячая вода движется по контурам.
Это интересно: Детальный обзор вентиляции в котельной с газовым котлом: разбираемся в вопросе
Верхняя стяжка
После работы с трубами перейти к верхней стяжке. Поставить маяки на цементный раствор, — дать время на высыхание (двадцать четыре часа).
Рекомендации специалистов
- После проделанной работы желательно не включать котел в полную силу.
- Для оптимизации температурного режима в доме с системой теплого пола нужно правильно подобрать напольное покрытие.
- В спальне и в детской не использовать ковровые покрытия.
Эксплуатация
- Проект нужно подключать в осенний период.
- Теплый пол от котла в доме несложно установить своими руками: не отклоняться от технологии процесса.
Теплый пол от газового котла — залог здоровья и радости близких!
Особенности обслуживания
Для бесперебойной и безопасной эксплуатации газовых котлов необходимо проводить межсервисные осмотры и обеспечить ремонт агрегатов. Профилактика в большинстве случаев позволяет не допустить аварийных ситуаций и увеличить срок службы. Периодичность сервисного осмотра в гарантийный период указана в документации, предоставленной фирмой-производителем. После завершения гарантийного обслуживания рекомендуется проводить осмотр и ремонт два раз в год. Организация, осуществляющая проведение технического обслуживания, обязана:
- контролировать работу автоматики;
- проверять функционирование горелок и выполнять замену в случае их непригодности;
- производить осмотр внутренних нагревающихся элементов;
- изучать состояния кранов и фитингов на предмет утечки;
- проверять исправность систем вентиляции и дымоудаления;
- изучать общее состояние на предмет герметичности узлов;
- контролировать горение газовых горелок.
Обслуживанием и чисткой газового котла самостоятельно заниматься не рекомендуется в связи с высокой ответственностью процедуры. Квалифицированный специалист имеет не только профессиональный опыт, но и необходимую технику для качественной диагностики. Поэтому даже при наличии соответствующего опыта могут возникнуть технические сложности. Несоблюдение правил эксплуатации и сроков техобслуживания приводит к серьезным последствиям. В результате этого возникает взрыв или возгорание, что влечет за собой большие финансовые затраты. Теплый пол, при его правильном устройстве, хлопот не принесет.
Виды по типу топлива
Котлы отопления — это довольно многочисленная группа устройств, имеющих разный принцип действия. По типу топлива (источника энергии) котлы бывают :
- Газовые . Наиболее эффективные и экономичные котлы. Стоимость 1 кВт энергии у них самая низкая, а КПД — самый высокий.
- . Нагрев воды производится при помощи ТЭНов, электродов или при помощи индукции. Самый простой в обслуживании и самый дорогостоящий источник нагрева теплоносителя.
- Твердотопливные . Котлы, использующие в виде топлива практически все, что горит — дрова, уголь, брикеты, паллеты и т. п. Доступность топлива делает такой котел наиболее подходящим для автономного обогрева дома, но приходится постоянно наполнять камеру сгорания. Современные модели, впрочем, способны на длительное горение без участия человека.
- Дизельные . Источник тепловой энергии — горящая солярка. Котел на дизтопливе может функционировать самостоятельно в течение длительного времени — до нескольких месяцев. Такой тип котла может оказаться выгоднее даже газового, если тот не подключен к магистрали, а использует привозной газ.
- Комбинированные . Котлы, имеющие возможность при необходимости переходить на другой тип топлива. Конструкция такого котла может иметь две топки, или одну универсальную для разных видов топлива, надо лишь заменить горелку. При этом имеются универсальные котлы с вариантом перехода дрова — электричество, когда вторая топка не нужна. Возможность иметь альтернативный вариант обогрева — ценное качество для загородного дома, когда возможны перебои с топливом.
Подходящее помещение для котла
Согласно нормам, нагревательное оборудование на газообразном топливе необходимо устанавливать в автономное помещение, имеющее вентиляцию и дымоход. Размер помещения для напольных приспособлений необходимо выбирать из расчета 4 кв. м площади при мощности оборудования до 30 кВт. Оно так же должно иметь объем не менее 8 м3.
При отсутствии свободных площадей, существуют газовые котлы, монтируемые на стену и имеющие относительно небольшие габариты. Эффективность работы обеспечит правильный расчет мощности. Настенные элементы допускается устанавливать в любом помещении, которое имеет вытяжную шахту и оборудованный дымоход.
Требования безопасности
Котел или розетка должны иметь заземление
Монтировать газовый теплогенератор полагается в нежилой комнате площадью не менее 4 квадратных метров и минимальной высотой 2,5 м. В ней должен иметься дымоход. Некоторые модели котлов также требуют, чтобы в помещении имелось окно с определенными габаритами (сведения об этом имеются в прилагающихся документах). При монтаже нужно предусмотреть заземление и размещать агрегат на специально подготовленном противопожарном основании.
Стены помещения должны быть стойкими к воздействию огня. При необходимости делают отделку материалами, обладающими этим свойством. Расстояние от корпуса до ближайшей точки каждой стены должно быть не менее 0,5 м. Вблизи нельзя помещать легковоспламеняющиеся объекты. Нелишним будет установить газоанализатор – это обеспечит максимальную безопасность эксплуатации.
Типы котлов для водяного подогрева полов
Котлов для подогрева теплоносителя, то есть воды, существует несколько типов. Они отличаются особенностями работы, установки и эксплуатации, а также типом топлива, за счет которого функционируют.
Котлы отопительные
Таблица. Типы отопительных котлов.
| Тип | Общая информация |
|---|---|
 Одноконтурный | Такие котлы нагревают только теплоноситель (в нашем случае – воду). Чтобы они могли использоваться для чего-то еще, необходимо приобрести бойлеры, теплообменники и т. д. |
 Двухконтурный | Котлы этого типа могут использоваться для подогрева воды и с целью отопления. Подогрев в таком агрегате возможен благодаря наличию теплообменника или бойлера уже непосредственно в самом устройстве. |
Также котлы могут разделяться на две категории по месту установки. Они бывают настенные, напольные. Напольные, как правило, имеют большую мощность, чем подвесные. Но последние гораздо удобнее в плане установки и не такие затратные в обслуживании.
Установка газового котла BAXI + электрокотел Protherm
Котлы дизельные
В этом случае топливом выступает обычная солярка. Эти агрегаты производительны и очень эффективны, отличаются абсолютной автономностью, то есть не зависят от того, подключены ли они к каким-либо коммуникациям (газовым, электрическим сетям и т. д.). Они просты в монтаже, легки в эксплуатации и имеют высокие показатели КПД при небольшом расходе горючего.
Устройство дизельного котла
дизельные котлы отопления
Котлы на твердом топливе
Топливом для этих агрегатов служат дрова, топливные пеллеты. Принцип работы напоминает сжигание дров в обычной печи. Но при этом сгорание происходит при высоких температурах (от +250 градусов) и без доступа воздуха. Нагрев теплоносителя происходит за счет выделения горячего дыма во время сжигания топлива.
Твердотопливный котел для теплого пола
В жилых помещениях такие котлы применяются редко, обычная сфера их использования – производство, сельское хозяйство. Эти агрегаты в доме требуют постоянного внимания, а также подгрузки топлива, что усложняет эксплуатацию.
Схема твердотопливного котла
твердотопливные котлы отопления
Котлы газовые
Догадаться нетрудно, что этот тип котлов работает на газу. Корпус этих устройств обычно изготавливается из чугуна или стали, от чего будет зависеть срок службы и простота монтажа. Стальные котлы гораздо легче чугунных, они имеют небольшие габариты и легко ремонтируются. Однако срок эксплуатации у них ниже. Именно поэтому чугунные агрегаты стоят дороже, так как отличаются повышенными показателями надежности. Устройства могут работать как на магистральном газе, так и на сжиженном из баллонов. Довольно экономны, а для подогрева одних лишь полов можно взять маломощную установку.
Газовый котел для теплого пола
Для подключения к системе теплого пола эти котлы не рекомендованы. Причина проста – они, конечно, в состоянии поддерживать температуру воды на невысоких показателях (около +45 градусов), но ведь на самом деле рассчитаны на подогрев теплоносителя не менее +80 градусов. Из-за этого КПД котла очень сильно упадет (до 15%).
Но все же есть вариант использования газового котла для работы с системой теплого пола. Для этого придется использовать узел смесительный, оборудованный специальным распределителем и циркуляционным насосом. Однако это увеличит и затраты на приобретение оборудования и его монтаж.
Котел газовый напольный двухконтурный
газовые котлы отопления
Котлы на электричестве
Эти агрегаты, работающие на электрическом токе, могут применяться в любых сферах и лучше всего подходят для подключения к системе подогрева пола. Подключение этого котла просто, несмотря на кажущуюся сложность. Такие агрегаты позволят организовать низкотемпературный подогрев – такой, какой и нужен для теплого пола – за счет возможности регулировки температуры исходящего потока теплоносителя.
Схема электрокотла для теплого водяного пола
На фото — электрический котел отопления
электрические котлы отопления
Преимущества и недостатки решения
Плюсы подключения теплого пола к газовому котлу:
- экономичность потребления энергоносителя;
- надежность схемы;
- доступность для самостоятельного монтажа;
- эффективность работы.
Минусы:
- внедрение газового оборудования подразумевает предварительное согласование в Госгортехнадзоре;
- при несоблюдении технологии установки велик риск протечки газа;
- монтаж напольного котла сопровождается обустройством отдельного помещения под него.
Потенциальная опасность использования данного оборудования уменьшится, если установить датчики, благодаря которым поступление топлива перекрывается в случае утечки или недостаточной вентиляции.
Подключение водяного пола, смесительный узел
При подключении водяного пола к котлу возникает проблема: разные температурные режимы. Если теплоноситель греет обычный котел, а не низкотемпературный, то на выходе у него температура 70 о С-85 о С. Иногда выше, иногда ниже зависит от ситуации и настроек котла, но, в любом случае, температуры для теплого пола неприемлемые. Даже с учетом тепловой инерции цементной стяжки подавать больше 50 о С нельзя: это будет грозить перегревом. Самый же оптимальный вариант на входе в трубы водяного пола 40-45 о С.
Как подключить водяной пол к котлу
Подключить теплый пол к котлу нужно таким образом, чтобы в контур подавался теплоноситель с пониженной температурой. В закрытой системе, которой является теплый пол, понизить температуру можно только подмешав к нагретому теплоносителю остывший из «обратки». Этим и занимается узел подмеса или смесительный узел.
Схематично схему подключения теплого водяного пола можно изобразить так
Если контуров теплого пола несколько, после узла подмеса устанавливают (или собирают) коллекторный узел. Это гребенка с несколькими входами и выходами (от 2 до 20), к которой подключаются контура теплого пола. В простейшем варианте это узел параллельного подключения петель теплого пола.
В более «продвинутых» моделях коллекторов на каждом входе установлены различные устройства. Часто на коллекторе стоят спускные клапана для удаления попавшего в систему воздуха. Воздушная пробка может блокировать движение теплоносителя по контуру, потому использование воздухоотводчиков желательно.
В коллекторных группах стоят на каждом контуре запорные краны. Они могут управляться вручную или при помощи сервомоторов. Сервомоторы получают команды от автоматики, но такие устройства уже называются коллекторными группами или устройствами. Они также могут содержать смесительную группу и циркуляционный насос, и тогда уже называются коллекторными станциями. Естественно, чем сложнее и функциональнее устройство, тем выше его стоимость.
Так выглядеть может схема подключения с двухходовым клапаном
При желании можно сэкономить. Собрать смесительный узел самостоятельно, установить в систему насос. Коллекторную группу тоже можно сделать самому, а можно купить готовый, но не очень дорогой коллектор.
Схема подключения водяного пола с 2-хходовым клапаном
Работа и пропускная способность двухходового клапана регулируется в зависимости от показаний выносного датчика. Через него подается теплоноситель с высокой температурой от котла. Через балансировочный клапан из обратного трубопровода поступает остывшая вода. В точке соединения два потока смешиваются. Теплоноситель с пониженной температурой прокачивается циркуляционным насосом, подается к коллектору. Температуру смешанного потока контролирует датчик, регулируя зазор (и подачу горячей воды) на двухходовом клапане.
Подробная схема обвязки котла теплого пола (с двухходовым клапаном)
Для предотвращения обратного хода на «обратке» нужно поставить два обратных клапана. Как уже говорилось раньше, эта схема хороша тем, что регулировка идет плавно (из-за малой пропускной способности клапана). К тому же в этой схеме подмес холодной воды постоянен. И потому исключена возможность полдачи только горячей воды от котла.
Схема водяного пола с 3-хходовым клапаном
Работой трехходового клапана может управлять сервомотор или выносной датчик температуры (зависит от выбранной вами комплектации). Разница тут в том, что потоки смешиваются внутри клапана, и точность поддержания температуры зависит от его работы. А это устройство имеет большую пропускную способность, так что незначительные измерения в положении клапанов приводят к достаточно резким перепадам температуры. Но при использовании погодозависимой автоматики и при больших контурах водяного пола такая система единственный вариант.
Два варианта смесительного узла или узла подмеса (нажмите чтобы увеличить размер)
Подключения водяного пола к низкотемпературному котлу
Если температуру теплоносителя на выходе котла можно поставить по своему усмотрению (в системах без радиаторов), то коллекторный узел подключается напрямую к котлу. Это самый простой вариант подключения водяного теплого пола, но, к сожалению, не всегда возможный.
Итоги
Сложность схемы подключения может быть разной и зависит от организации системы отопления в целом. В случае комплексной системы отопления «радиаторы+водяной теплый пол », необходим смесительный узел, который понизит температуру теплоносителя. Для подключения нескольких контуров теплого пола необходим коллектор.
Схема с терморегулирующим комплектом для одной петли
Данная система отопления реализуется при помощи небольших термомонтажных комплектов. Они изначально рассчитаны на присоединение только одной единственной петли.
Здесь вам не придется городить сложных коллекторов, смесительных групп и т.п. Она рассчитана на обогрев помещений с максимальной площадью 15-20м2.
С виду это небольшая пластиковая коробочка, в которой смонтированы:
ограничитель температуры теплоносителя
ограничитель реагирующий на температуру окружающего воздуха в прогретой комнате
воздухоотводчики
Горячая вода поступает напрямую в петлю теплого пола без всяких коллекторов или каких-либо регуляторов. Это означает, что ее изначальная температура достигает максимальных 70-80 градусов, а остывание происходит как раз в самой петле.
Чаще всего люди применяют такие комплекты в 3-х случаях:
12
Чтобы не тянуть одну единственную петлю с первого на второй этаж, плюс применять там воздухоотводчики, можно воспользоваться этим недорогим решением.
3
Опять же в качестве альтернативы, можно воспользоваться терморегулирующим комплектом.
Во всех трех случаях вы просто его подключаете напрямую к ближайшему радиатору, стояку или коллектору отопления. В итоге у вас автоматически получается готовая петля теплого пола.
Недостатки такого комплекта:
малый комфорт – если хорошенько топить котел, пол у вас будет постоянно перегретым
Конечно можно подавать и остывшую воду из буферной емкости, но тогда мы приходим к ранее рассмотренной схеме №1. Данный же комплект предназначен для подключения именно к высокотемпературной системе, с ПЕРИОДИЧЕСКОЙ подачей в теплый пол горячей воды.
Подали порцию воды, термоголовка перекрыла поток. Далее вода остыла в петле, подали следующую порцию и т.д. Если же теплоноситель низкотемпературный, то и никакого комплекта не нужно.
Кстати, его можно подключать не только к теплым полам, но и к системе теплых стен, или к отдельным радиаторам отопления.
Более подробно с работой системы можно ознакомиться в паспорте на изделие – скачать.
второй недостаток – комплект будет эффективно работать только в двухтрубной системе
В однотрубной его будет достаточно сложно приспособить. Придется монтировать байпас и балансировочный вентиль.
Достоинства:
самый простой монтаж из всех вышеприведенных схем
Применяемость – в маленьких помещениях с редким пребыванием людей. В основном это санузлы, коридор, лоджия.
Чтобы понять какая из схем лучше и наиболее подходящая для вашего случая, можете сравнить все их недостатки и преимущества, сведенные воедино в одной общей таблице.
Взвесив все плюсы и минусы можете выбирать ту, которая наиболее полно удовлетворяет вашим потребностям и возможностям. После чего смело приступать к монтажу или приглашать специалистов для проведения ремонтных работ.
