Как построить дымоход из кирпича

Металлические дымоотводы – преимущества и недостатки

В частном домостроительстве применяется 3 разновидности таких газоходов:

• обычные трубы из черного металла и оцинковки;
• то же – из нержавеющей стали;
• модульные системы двустенных сэндвич – дымоходов.

Первые 2 варианта используются в хозяйственных постройках – теплицах, сараях, гаражах. Подключаются к дровяным печкам и другим источникам тепла, работающим периодически. Плюсы одностенных труб – доступная цена и простота монтажа.

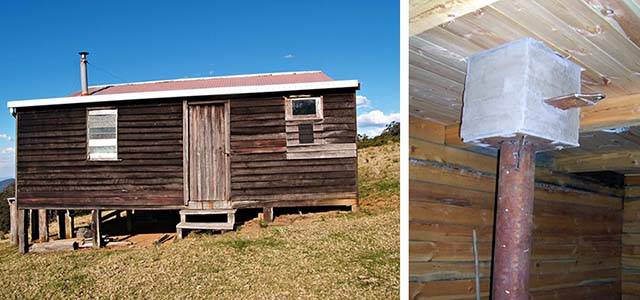

Черные железные трубы допускается использовать в разных бытовках и сараях, принимая противопожарные меры

Минусов гораздо больше:

• оцинкованные и «черные» дымоотводы довольно быстро прогорают и являются пожароопасными;
• при подключении к газовой колонке или котлу образуется много конденсата – внешний участок трубы надо утеплять;
• по той же причине канал забивается сажей, когда дымоход работает с ТТ-котлом;
• металл подвергается воздействию коррозии.

По указанным причинам одностенные стальные газоходы недопустимо применять в жилых домах. Нержавеющие системы используются в русских банях, но с обязательным соблюдением строительных норм, касающихся пожарной безопасности.

Дымовые металлические сэндвич – трубы состоят из 3 слоев:

• внутренний канал из нержавейки толщиной 0.5—0.6 мм;
• теплоизоляционная «рубашка» — каменная или каолиновая вата 25…60 мм;
• внешняя оболочка из нержавеющей либо оцинкованной стали 0.5 мм.

Главное отличие сэндвичей от классических каменных дымоходов – возможность отклоняться от вертикали и обходить трубой препятствия (кровельный свес, элементы стропильной системы). Другие позитивные моменты:

1. Приемлемая стоимость и малый вес изделий.
2. Скорость монтажа — при должной готовности внешняя конструкция собирается за 1 день без привлечения специалистов.
3. Минимальная шероховатость внутренних нержавеющих стенок.
4. Широкий выбор фасонных деталей – переходников, колен 90 и 45 градусов, готовых тройников с отводом 89° (1° — уклон горизонтального участка в сторону котла).
5. Системы подходят для всех типов котельного оборудования.
6. Приятный внешний вид.

Облицовка сэндвичных труб сохраняет характерный блеск лишь в случае, когда изготовлена из нержавейки. Оцинкованный кожух мутнеет спустя 1—2 года, а металл с некачественным покрытием успевает и заржаветь.

Наружная оболочка, сделанная из дешевой оцинковки, довольно быстро приходит в негодность

Теперь раскроем проблемные моменты дымоходов типа сэндвич:

• железо постепенно изнашивается и прогорает, ресурс трубы ограничен;
• скрытый за внутренней отделкой газоход невозможно контролировать и своевременно выявлять признаки прогара, существует опасность воспламенения и пожара;
• поскольку сэндвич относительно прост в изготовлении, рынок наводнен изделиями низкого качества;
• нагрев до температуры 1000 °C трубопровод выдерживает разово и кратковременно, после аварийного события конструкцию нужно разбирать и менять.

Почему нужно выбрасывать стальной сэндвич после горения сажи. При температуре 900 градусов и более структура металла, в том числе нержавейки, необратимо меняется, прочность материала снижается. Нюанс второй: от нагрева сталь сильно расширяется, внутренняя труба удлиняется и деформируется, продольный заводской шов теряет герметичность.

Виды кирпича

К выбору материала для строительства трубного устройства следует подойти ответственно. Некачественный материал под воздействием низких температур, различных осадков, солнечных лучей может разрушиться. Поэтому экономить на качественных кирпичных блоках не стоит.

Качество определяется по ГОСТу 8426-75.

Выделят 3 сорта кирпича, каждый из которых имеет своих отличия.

Для первого сорта характерны блоки ярко-красного цвета с желтоватым оттенком. Грани  ровные и гладкие, отсутствуют поры и различные включения. Если простукивать молоточком, то будет слышен звонкий звук.

Блоки второго сорта бледно-оранжевые, цвет слабонасыщенный. Присутствуют поры. На гранях можно обнаружить дефекты. При простукивании слышен глухой и короткий звук. Кирпичи обычно являются недоженными. Они отличаются низкой морозоустойчивостью, высокой чувствительностью к влаге.

Строительный материал третьего сорта отличается темно-коричневым цветом. По структуре пористые, а на гранях присутствуют сколы и задиры.  Данный сорт умеренно переженный. Для укладки канала для отвода дымовых газов использовать не рекомендуется из-за хрупкости,  отсутствия морозостойкости.

Клинкер должен быть гладким и ровным. Опытные мастера рекомендуют выбирать первый сорт с маркой более двухсот. Для строительства дымоходного канала размер кирпича должен иметь следующие значения 25*12*6,5 см.

Особенность и составные элементы конструкции

От того, как функционирует устройство, будет зависеть работа всего оборудования. Основная функция — обеспечить тягу и вывести продукты, образовавшиеся при горении.

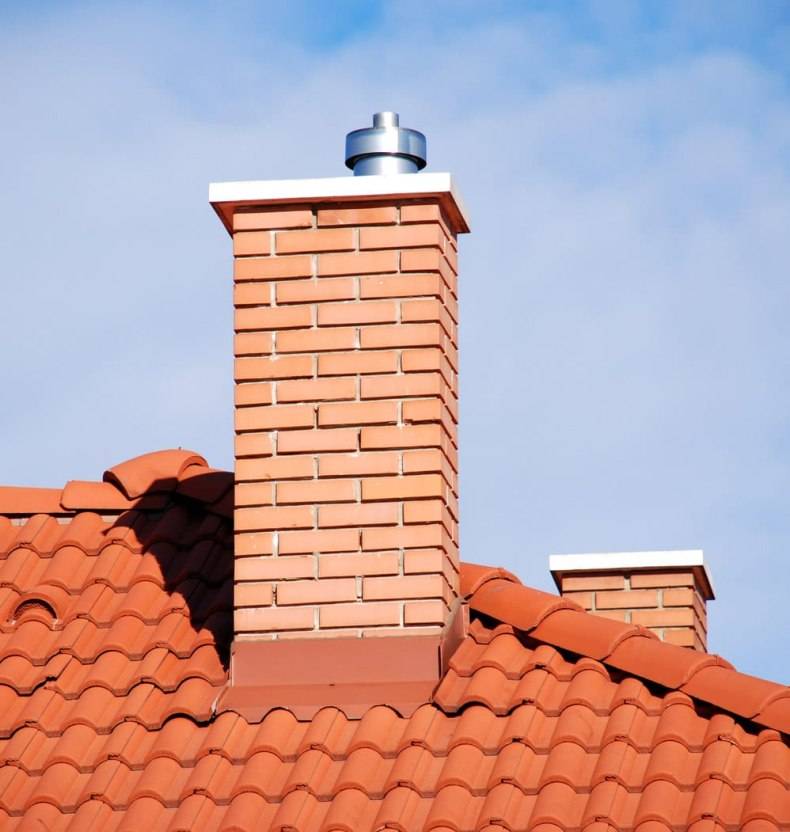

Дымоотводная труба из кирпича

Минимальное расстояние от стены до дымового канала — 38 см. Толщина кирпичной трубы — важный показатель для обеспечения пожарной безопасности в доме. Чем он толще, тем меньше будет нагреваться. Рекомендуемая толщина — 100 мм.

Дымоотвод состоит из  следующих конструктивных элементов:

• внутренний дымоход;
• распушка;
• выдра;
• шейка;
• оголовок.

Основные элементы  дымового канала

Кирпичная труба для обустройства дымохода должна располагаться строго вертикально. Даже минимальное отклонение на пару градусов не допускается.

Основным критерием расчета является внутреннее сечение. Оно может иметь разный показатель с учетом того, сколько кирпичей образуют ряд. Сечение 125*125 мм — «четверка», т. е. ряд образуют 4 блока, 250*125 мм — «пятерка», 250*250 мм — «шестерка». Первый вид применяют для кухонных плит, второй типоразмер обычно используют для отопительных печей. «Шестерку» можно использовать для  или русской печи.

Кладка упрощенного дымохода

Надеемся, что вы внимательно прочитали наши советы и уже имеете понятие о кладке традиционного дымохода. В таком случае упрощенный вариант не создаст больших проблем. Остановимся на его отличиях и технологических особенностях.

Видео – Упрощенный дымоход

Дымоход не имеет распушки и выдры. Распушка служит элементом фиксации, раз ее нет – нужно крепить конструкцию иным способом. Мы рекомендуем по периметру дымохода из уголка сделать рамку, при помощи резьбовых соединений прикрепить рамку к дымоходу на уровне потолка. Далее ее нужно зафиксировать к потолочным балкам перекрытия. Фиксировать можно металлическими пластинами или строительной арматурой, не имеет значения. Главное, чтобы дымоход не шатался.

Выдра была нужна для герметизации выхода дымохода над кровельным покрытием. Она не муруется – делайте герметизацию самостоятельно. Используйте для этого металлические листы, конкретная технология герметизации зависит от типа крыши. Мы укажем только главные общие моменты.

Кладка простого кирпичного дымохода

Проход дымохода из кирпича через потолок

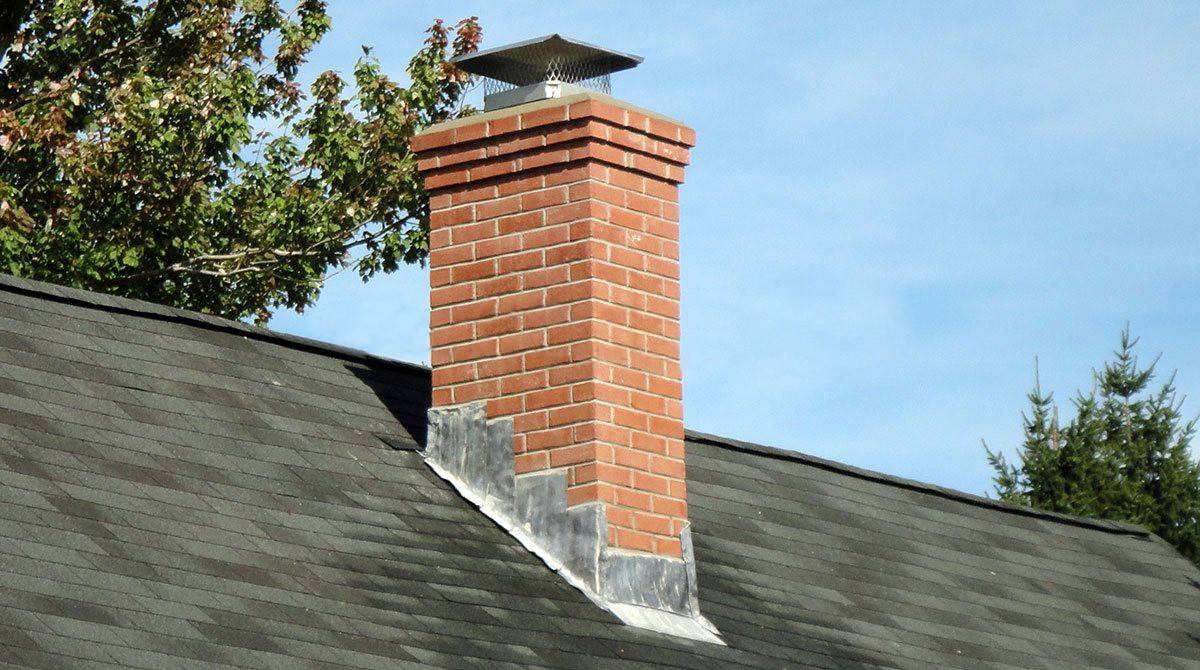

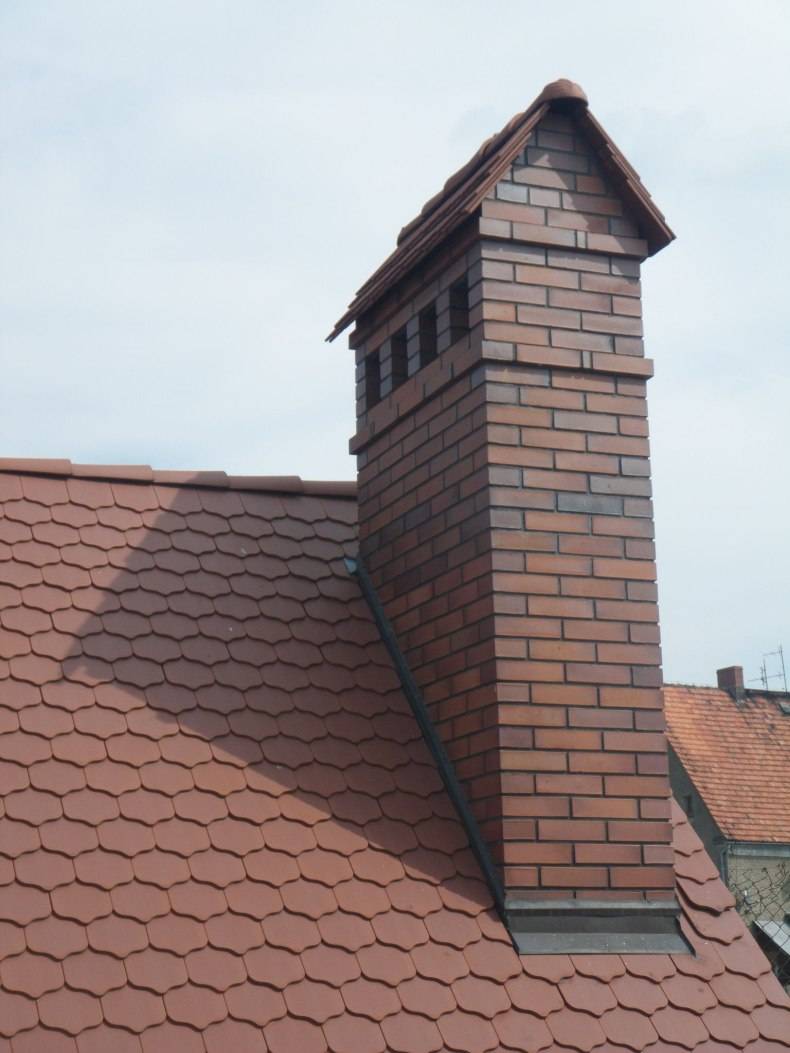

Вывод трубы через крышу

1. Защитные фартуки нужно согнуть и вложить в канавку, прорезанную на плоскостях дымохода.
2. Для полного исключения попадания влаги все места прилегания крайне желательно обработать любым герметиком.
3. Есть возможность – во время обустройства кровельного покрытия приобретайте заводские системы герметизации выхода дымохода.

Если кирпич, используемый для кладки дымохода, уже был в употреблении, то необходимо штукатурить и внутренний канал. Особых углов и прямолинейности соблюдать не стоит, главное, чтобы поверхности были по возможности гладкими.

Выбор материала

Кирпич выбирать для дымохода нужно ответственно, учитывая особенности печи, котла, какая подразумевается температура на выходе, какое топливо будете использовать. Учитывая особенности каждой отдельной части трубы, можно использовать сразу несколько типов материала. К примеру, дымоход из кирпича может состоять:

1. Из красного, обожженного, прямоугольного кирпича, у которого все края ровные и гладкие. Им рекомендуется укладывать любой уровень канала.
2. Розовые – недожженные используют не на самых ответственных и важных участках.
3. Темные – пережаренные, рекомендуется использовать, как «подушку» для фундамента.

Обратите внимание, что труба кирпичная не должна состоять из пустотелого материала, поэтому класть такие элементы категорически запрещено. Шамотный кирпич. Шамотный кирпич

Шамотный кирпич

Кроме того, на разные участки нужно сделать отличные растворы. Для подкровельной части используют известковые смести, все, что над кровлей, только с применением цементно-песчаной смеси.

Как ухаживать?

Чтобы предупредить возгорание дымохода и не нарушать сечение, колодцы трубы важно своевременно прочищать с помощью щеток, скребков или специальных гирь. Другой метод — химическая чистка

В топку закладывается специальное средство, которое при горении выделяет газ. В результате на стенке появляется пленка, которая не позволяет продуктам горения прилипать к стенкам дымохода.

Другие варианты

Если нет возможности соорудить дымоход из кирпичных блоков и вывести его на улицу через крышу, в стене дома делается отверстие и снаружи крепится внешняя труба. Устройство приставного дымохода не предполагает наличие принудительной тяги, здесь дым выводится естественным путем. Крепится такое устройство к стене с помощью хомутов и металлической опоры.

Установка сэндвич — дымохода

Цена на монтаж сэндвич дымохода гораздо ниже, чем цена на обычный дымоход. Связано это с тем, что при установке такого типа дымохода не надо делать специально для него фундамент.

Вес конструкции маленький, поэтому значительной нагрузки не будет. Но и слишком упрощать себе жизнь тоже не надо.

Часто топку устанавливают на черновом полу, до окончания работ на крыше. Следовательно, нужно учесть толщину готового пола, состоящего из чернового материала и напольного покрытия.

Делается это просто: надо поставить отопитель на возвышенность имитирующую высоту уже с готовым полом, чтобы совпали отверстие для трубы и самой трубы.

Правильный монтаж сэндвич — дымохода надо начинать с печи.

Обязательно учитывая некоторую последовательность:

1. На входной патрубок печи устанавливают первый элемент, обязательно без утеплителя. Если ставить трубу с утеплителем, то утеплитель может загореться. Есть вероятность пожара.
2. Стык между вставленной трубой и входным патрубком трубы изолируется заглушкой.
3. Далее идёт последовательное соединение деталей дымохода. Места соединений фиксируют хомутами.
4. В местах прохода трубы через деревянные перекрытия следует уложить дополнительный теплоизоляционный слой. Это будет дополнительным средством безопасности от возгорания.
5. Установка тройников для отвода конденсата, если планируется сделать горизонтальные отрезки. Длина отрезка должна составлять 100 см (1м).

Для уменьшения риска повышения давления в дымоходе места стыков между элементами закрывают специальными муфтами для герметизации. Перед тем как закрыть стыки муфтой необходимо соединения промазать герметикой выдерживающей высокие температуры.

Виды и конструкции

Какой кирпич нужен для дымохода?

Для устройства дымоходов подходит исключительно красный обожженный кирпич. Использование силикатного – запрещено, из-за неустойчивости его к высоким температурам.

Экономить на кирпиче нельзя, это чревато разрушением всей конструкции и большими тратами на ее переделку.

Красный кирпич имеет свои особенности и подразделяется на 3 сорта:

1. Первый сорт —оптимальный для дымохода вариант. Отличается самой высокой плотностью глины, низкой пористостью, имеет гладкие грани и ровные края. Морозостоек. При простукивании издает умеренно-звонкий звук. Цвет от алого до оранжевый.
2. Второй сорт (недожженный) — допустим для использования. Имеет бледную рыжую или розоватую расцветку, глухо отзывается при простукивании. Кирпич довольно пористый, ребра бывают раскрошены. В устройстве дымохода использоваться может, но при условии дополнительной обработки,
3. Третий сорт —пережженный, не подходит для кладки трубопроводов. Темно красный, хрупкий, звонкий. Легко раскалывается под воздействием разницы температур и механических воздействий.

Вариант с более высокой стоимостью — шамотный кирпич. Чаще используется при устройстве топок и каминов, нежели выводных труб. Является производной специальной шамотной (огнеупорной), смешанной с кварцем. Выдерживает температуру до 900С.

Преимущества и недостатки

Как любое конструктивное решение, кирпичный дымоход имеет свои преимущества и недостатки.

• Устойчивость к высоким температурам отходящих газов;
• Кирпич долго сохраняет тепло;
• Невысокая стоимость материала;
• Эстетичный внешний вид, стиль.

• В углах дымохода возникают завихрения;
• На шероховатых стенках задерживается сажа;
• Большой вес конструкции, и соответственно –увеличенная нагрузка на фундамент.

Срок службы такого дымохода

Срок службы кирпичных дымоходов невелик. В хорошем варианте это 7-12 лет.

Увеличить продолжительность жизни трубопровода можно защитой снаружи и изнутри, уходом и регулярной чисткой.

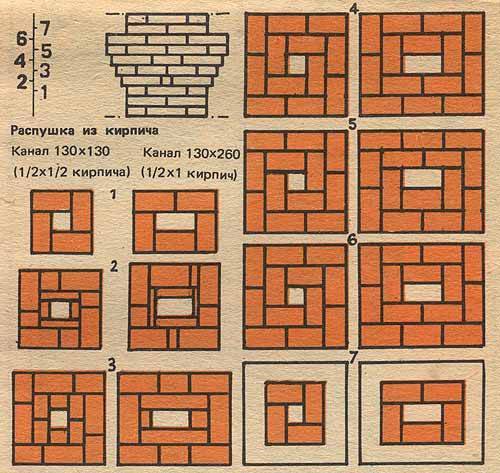

Изоляция распушки

Стенка распушки, как уже было сказано выше, укладывается с расширением периметра. Однако, кроме расширения, этот участок дымоходной конструкции нужно снабжать теплоизоляцией. Изоляция выполняется на всём периметре трубы в месте, где дымоход проходит через потолочное перекрытие.

Как правило, в состав теплоизоляционного материала входит асбест, но существуют и другие варианты:

• войлок, предварительно пропитанный глиняным раствором.
• металлический короб, который по периметру изолирует трубу. Внутрь короба обычно засыпают керамзит или песок.

В некоторых случаях разрешается изолировать кирпичную трубу минеральной ватой. Изоляция такой ватой должна обладать толщиной не менее 10 см.

Установка надсадной трубы

Производство трубы насадочного типа включает укладку, конструкция которой должна варьироваться от 50 — 60 см от перекрытия потолка. Непосредственно возведение дымохода будет являться следующим шагом.

Рассмотрим два вида кладки дымохода:

• Квадратный;
• Прямоугольный.

Первый ряд включает возведение основание дымохода до начала разделки. Каждый последующий шаг будет сопровождаться укладкой в виде: перекрытие швов середины кирпича после предыдущего ряда.

Таким образом, будет происходить выкладывание четырех последующих рядов аналогично схеме, процитированной выше, до тех пор, пока не подойдем к распушке трубы.

Первый вариант укладки подразумевает под собой укладку, которая сдвигается с кирпичной кладкой в противоположную часть на две — одну треть кирпича. Точно установить поштучную установку поможет кирпич цельного вида, предназначенный для разделения на 2-3 области.
При строительной работе обязательно соблюдайте сохранение первоначального сечения каналов. Потому что утолщения стенок является основополагающей идеей для формирования безопасного перекрытия в период эксплуатации.
Стоит помнить, что тщательно не просчитанное уменьшение или расширение полости внутреннего вида, приведет к негативным последствиям, а именно произойдет тяга топки

Последующие ряды должны выкладываться с сохранением сдвига в правую часть, предварительно сохранив промежуток для канала.
Стоит особое внимание обратить на пятый и седьмой ряды, соответствующих масштабов. Они должны выкладываться на едином уровне в объединение с краями внешнего и внутреннего вида стенок дымового канала.
А вот укладку 8-ых и 7-ых подразделений рекомендуется продолжить в соответствии с инструкцией 1-го ряда

Приступать к задаче с установкой выдры следует строго по окончанию укладки распушки.

Первый и второй ряды перед окончанием работ укладываются разными способами. Первоначально первый ряд должен соответствовать размерам последнего ряда распушки.

Выкладывание первой ступеньки будет начинаться со второго ряда, где будет происходить постепенное расширение дымохода в сторону внешнего вида. Последующие ряды следует выкладывать в соответствии с инструкцией.

Выкладывание шейки, а именно выдры, будет совершаться позже окончательной укладки объекта. Производить строительные работы на данном этапе следует в соответствии с первым рядом, но строго в пределах 2-х располагающихся вверху шапки частей.

Отличительная особенность заключается в укладке материала с учетом пробоин в противоположную часть.

Рекомендации по монтажу

Для проведения работ вам предстоит приобрести трубы, длина которых равна 1 метру. Дымоход в доме составляется из основных частей. Понадобится для работ и тройник, предназначенный для ревизии труб

Важно купить и тройник для сбора конденсата, который используется для очистки стыков. Если труба будет иметь повороты, равные 45 градусам, то понадобятся уголки, которые выполняются из того же материала. Позаботьтесь о наличии компенсатора, он принимает на себя нагрузки от расширения элементов дымохода при охлаждении и нагревании

Система должна быть выведена на кровлю, для этого пригодится узел примыкания. Для того чтобы предотвратить попадание дождя, листьев, снега и пыли следует снабдить систему оголовком

Позаботьтесь о наличии компенсатора, он принимает на себя нагрузки от расширения элементов дымохода при охлаждении и нагревании. Система должна быть выведена на кровлю, для этого пригодится узел примыкания. Для того чтобы предотвратить попадание дождя, листьев, снега и пыли следует снабдить систему оголовком.

Как выбрать материалы для строительства дымохода

Основные материалы для строительства дымохода — кирпич и раствор. Существуют некоторые рекомендации по выбору качественного сырья.

1. Выбирайте только высококачественные и огнеупорные кирпичи. Как минимум используйте марку 200. Кирпичи должны быть с ровными краями, с чёткой прямоугольной формой, хорошим обжигом и иметь достаточную прочность. Оптимальным размером считается 250х12х65 мм.
2. К приготовлению раствора также необходимо подойти ответственно. Он состоит из воды, глины, песка и цемента. Песок должен иметь мелкую фракцию и маленькие зёрна. Если взять песок худшего качества, то швы от этого станут больше, а следовательно, и прочность ухудшится. В глине не должно быть посторонних примесей. Используйте чистую и мягкую воду.

Конструктивные элементы

Конструктивно печные дымоходы состоят из нескольких участков, каждый из которых имеет свое назначение и технические особенности. Конструкция дымохода представлена следующими элементами:

1. Шиберной задвижкой.
2. Изоляцией для трубы.
3. Балкой с перекрытием.
4. Распушкой.
5. Трубным стояком.
6. Стропилами.
7. Кровлей.
8. Выдрой.
9. Обрешеткой.
10. Цементным раствором.
11. Шейкой трубы.
12. Оголовком.
13. Железным колпаком.

Основное назначение дымохода – быстрое и безопасное удаление продуктов сгорания топливного материала из топочного отделения наружу. Для этого обеспечивается соединение дымоотводной трубы с внутренними каналами, которыми оснащено печное оборудование.

Распушка – широкая часть дымоотводной трубы, которая располагается на участке ее вывода через перекрытие чердачного помещения. Она предназначена для защиты балок перекрытия от негативного воздействия высоких температур. Толщина стенок составляет от 32 до 40 см, что обеспечивает выполнение качественной изоляции толщиной до 25 см.

Выдра – технически сложный участок дымоходной системы, который служит защитой кровельного материала и трубы от негативного воздействия атмосферных осадков, образования конденсата. Кроме того, она обеспечивает необходимое пространство для настилки гидроизоляционного материала.

Шейка дымоходной трубы – элемент конструкции, который оснащается дымовой задвижкой для регулировки тяги.

Стояк – прямой отрезок трубы, выполненный ровной кладкой, который располагается на чердаке между распушкой и выдрой.

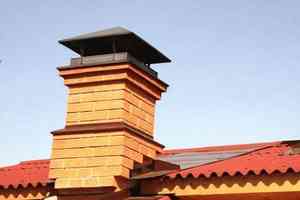

Оголовок – часть дымоотвода, который образует специальный козырек из кирпичной кладки, обеспечивающий необходимую защиту трубы от внешних негативных факторов.

Железный колпак – конструктивный элемент в виде зонта или колпака, располагается над оголовком трубы. Он предназначен для защиты внутреннего дымоотводного канала от засорения.

Конструктивные особенности и разновидности

Одноконтурная система дымохода выполнена в виде воздушного канала, по которому дымовые газы отводятся в атмосферу. Дымоходные каналы должны быть долговременными, выносливыми к агрессивному воздействию дымовых газов и всевозможным погодным условиям. Конденсат с кислотами, возникающий на стенах трубы от дымовых газов не должен вызывать коррозию на стенах.

Внутренняя поверхность должна быть максимально ровной, чтобы не образовывались по длине трубы сажевые отложения. Котлы сжигают различные виды топлива, в зависимости от этого, а также от конструкции топочного пространства температура уходящих газов колеблется от 70 до 400 C, а при плохом теплообмене – 1000 С. Поэтому конструкция дымохода должна выдерживать такие повышенные температурные режимы.

Для того чтобы безопасно удалять дымовые газы в атмосферу устанавливают следующие типы газоходов:

• Выполненные из кирпича;
• с использованием керамических материалов;
• металлические/нержавеющие трубы;
• асбестоцементные трубы;
• термостойкий пластик;
• комбинированного типа, например, кирпич и нержавейка.

Застройщик по необходимости сможет видоизменить типовую конструкцию установки дополнительными деталями, которые в достаточном количестве и ассортименте находятся в торговой сети. Обычно в магазинах реализуются трубы длиной 0.5/1 м с диаметром 110/200 мм.

Все о дымоходной трубе

Важно, чтобы устройство для отвода продуктов горения было расположено строго вертикально и имело идеально ровную поверхность без каких-либо выступов. Если планируется делать увод, нужно помнить, что его максимальный шаг в сторону от центра не должен превышать 1 м

Ни на каком участке дымоходной трубы преград быть не должно.

Выбрав камин в качестве отопительного прибора, нужно знать его особенность: для нормальной работы очагу потребуется больший объем воздуха по сравнению с печкой. Соответственно, высоту дымохода нужно увеличить.

При возведении канала важно правильно выбрать толщину его стенок: для наружной холодной конструкции значение величины будет равно кирпичу, для середины помещения – половине. При наличии в комнате деревянных стен или перегородок прокладывать через них канал можно только через металлический или асбестоцементный лист

Оптимальный вариант – когда сечение трубы представляет собой круг. Если сделать его в виде квадрата или прямоугольника, углы неизбежно будут заполняться сажей, что станет серьезным препятствием для движения газа. Поэтому такие формы делать не стоит. Существует три оптимальных варианта сечения для трубы: 1/15, 1/12 или 1/10 в зависимости от того, какими размерами обладает внутреннее отверстие топки.

Для сооружения трубы асбестоцемент или керамика – лучший выбор. Подойдет и готовый комплект, в который уже включены такие важные элементы, как стандартные блоки, воротниковые облицовочные плиты, защита для верха труб и прочее. Сначала в верхней части конструкции устанавливается первый блок. На место соединения дымосборника с трубами нужно нанести цементный раствор. Требуется проконтролировать, чтобы пазы блока были направлены вверх. Первый блок футеровки устанавливается внутрь таким образом, чтобы расширенная сторона оказалась сверху.

Чтобы закрепить облицовку из кирпича, между внешними блоками дымоотводной трубы можно вставить металлические анкеры. Кладку стройматериалом необходимо выполнить до самого верха трубных блоков. На край последнего элемента нужно положить раствор, затем в канал требуется вдавить, а после ввести манжетку. Далее на нее наносится раствор и кладутся кирпичи.

Следующий этап работы – покрытие защитной плитой, которую также размещают на слой раствора. Желательно, чтобы в точке пересечения кровли и трубы не было никаких щелей, иначе в дальнейшем через нее в дом будут просачиваться осадки. Чтобы избежать возникновения неприятных последствий, подобные отверстия нужно заделать раствором. Хороший эффект даст и обшивка металлом.

В качестве защитной плиты используются такие материалы, как свинцовое полотно и алюминиевые ленты с липким слоем. Кроме того, для обшивки потребуется сделать фартук и закрепить его с обеих сторон. Получившаяся конструкция называется воротниковой. Один ее край закрепляется в швах кладки, второй оставляется на верху крыши.

Следует учесть, что один кирпич – это минимальная толщина стен оголовка. Однако лучше сделать ее больше. Если для утепления конструкции дымоотводящей трубы использовать асбестоцементные плиты, которые затем будут оштукатурены, толщину укладки можно сократить вполовину.

В продаже представлены и готовые оголовки для трубы. Во избежания появления тяги в устье канала потребуется установить специальную насадку – многоярусный дефлектор. В отличие от схожих конструкций, он обладает повышенной эффективностью. Коньковый навес следует разместить в верху оголовка. Для защиты торцовой части от осадков, которые вполне могут ее разрушить, применяются металлические колпаки. Кроме того, можно использовать окантовку из кровельной стали. Для защиты оголовка от ветра применяются специальные насадки.

Разновидности печных строительных смесей

Раствор состоит из какого-либо вяжущего вещества, наполнителя и растворителя.

• Первый компонент выполняет основную задачу – при затвердевании образует прочное соединение, удерживающее элементы кладки. Наполнитель необходим, чтобы уменьшить усадку, так как при переходе из вязкого в твердое состояние объем вещества уменьшается. Наполнитель же сохраняет первичный объем и не дает полученному соединению выкрошиться.
• Растворителем, в абсолютном большинстве случаев выступает вода. Она испаряется при затвердевании, не образуя никаких дополнительных соединений.

В самом простом случае смесь составляет одно вяжущее вещество и один род заполнителя. В смешанных вариантах состав бывает куда более сложный.

По своему назначению смеси разделяются на 3 группы:

• кладочные – то есть, используемые при кладке самой печи, фундамента, дымохода и так далее;
• отделочные – применятся при облицовке печи кирпичом или изразцами;

Для сооружения трубы из кирпича употребляются кладочные растворы. Разделяют их по характеру вяжущего компонента:

• известковые – вяжущим служит гашеная известь. Такая смесь для укладки требует использования инструментов;
• цементные – основой служит цемент или портландцемент;
• гипсовые – для сооружения печной трубы не используются;
• смешанные – то есть, включающие несколько вяжущих компонентов: известково-цементные, известково-шлаковые и так далее.

Для сооружения части трубы под крышей можно использовать растворы на основе глины, цемента или смеси глины и песка. Для части над крышей – известковый, цементный или цементно-известковый, так как здесь одним из главных требований является большая водостойкость, а глиняный состав размывается.

Этапы работы

Прежде чем сделать дымоход своими руками, нужно ознакомиться с правилами:

• Делать конструкцию в форме цилиндра.
• При подключении конструкции к котлу использовать кирпичи из огнеупорной глины.
• Защитить конструкцию от влаги и конденсата.
• Кирпичные трубы не делают для систем с низким КПД.
• Приемлемое сечение для ТТ котлов — овальное.
• Тщательно герметизировать стыки.

Как установить?

Для начала выбирают правильные размеры кирпича — 25 на 12. Сама конструкция тяжелая, поэтому под нее нужен крепкий фундамент. Кладку выполняют аккуратно, делают максимально гладкой изнутри и прямой — от этого зависит тяга. Как вариант можно использовать оштукатуривание «под варежку», но некоторые специалисты не рекомендует из-за риска облущивания отделки по мере эксплуатации и засора. Снаружи дымоход обкладывается облицовочным кирпичом или кровельным материалом.

Кладка состоит из таких этапов:

1. Выкладка насадной трубы и внутреннего периметра. Кирпич выкладывается вперевязку, в соответствии со схемой без доведения до потолка на 6—7 рядов, что зависит от высоты стен и конструкции ТТК.
2. Расширение распушки и ее установка в области перехода на чердак. Происходит увеличение трубы с кладкой каждого последующего ряд шире на 40 мм.
3. Сооружение и расширение выдры — это защитит трубу от осадков. Состоит из 8—9 рядов, при этом раствор для сооружения должен содержать 10 частей цемента, чтобы обеспечить должную цепкость и прочность кладке. Завершается цементной отделкой в виде ската.
4. Выкладка шейки того же периметра, что и стояк, из 6—7 рядов.
5. Монтирование оголовка из 2—3.
6. Установка колпака для защиты от мусора и осадков.

Особенности кирпичного дымохода для твердотопливного котла

• Чтобы сделать раствор пластичнее, используется песок помельче и глину.
• Каждый новый ряд следует проверять уровнем.
• Швы — 5—10 мм, не больше, но с качественной заделкой, чтобы не образовывались сквозняки.
• Кирпичи использовать по максимуму цельные.

Как рассчитать диаметр канала дымохода

Можно встретить утверждения, что высота дымохода не может быть менее пяти метров. Это не так, не обращайте внимания на такие утверждения. Только представьте себе баню высотой приблизительно два метра, над которой торчит дымоход высотой три метра.

Точные расчеты довольно сложные, нужно знать много формул и учитывать большое количество факторов: температуру газов на входе в дымоход, скорость движения воздушного потока, высоту, скорость сжигания и вид топлива, розу ветров и т. д. Не стоит заниматься такими сложными вычислениями, советуем пользоваться шведским методом. Он учитывает главные показатели, на основании них сделаны расчеты и составлен график. В качестве исходных данных нужно только знать площадь топки (F), дымохода (f) и его высоту (H). Имея два параметра всегда можно узнать неизвестный третий.

График для определения параметров дымохода

К примеру, вы знаете размеры топки и дымохода, вам нужно узнать его высоту в зависимости от конфигурации профиля. Найдите процентное соотношение этих параметров и при помощи графика узнайте минимальную высоту. Или наоборот, известна высота дымохода и площадь топки, а нужно узнать плошать канала дымохода. Опять с помощью простейших арифметических действий по графику узнаете размеры канала с учетом конфигурации сечения.

Расчет дымохода

Общие правила строительства кирпичных дымоходов

При строительстве дымоходной конструкции для частного дома важно учитывать ряд основных правил:

1. Монтаж элементов дымохода начинается снизу вверх.
2. Внутренняя труба устанавливается в предыдущий элемент конструкции, а наружная часть – насаживается сверху. Это обеспечивает защиту от образования конденсата на утеплительном слое, который расположен во внутренней части контура.
3. Для фиксации дымоходной трубы с тройными и отводными элементами применяются хомутные соединители.
4. Соединительные участки не должны располагаться на уровне перекрытий или кровельного пирога.
5. Тройник монтируется на кронштейн-опору.
6. Каждые 200 см дымоходной трубы фиксируются в стене при помощи надежных креплений.
7. При фиксации трубы к стеновой поверхности не должно образовываться прогибов или деформаций дымоотвода. Это приведет к снижению тяги в готовой системе.
8. Дымовой канал не должен соприкасаться с основными коммуникациями: электрической проводкой, трубой для подачи газа, водяными трубами, вентиляцией.
9. При выводе дымохода через перекрытия и кровлю необходимо выполнить небольшой отступ на 15 см для теплоизолированных труб и на 30 см – для неутепленных труб.
10. Следует избегать создания горизонтальных участков дымоотводной системы, длина которых превышает 100 см.

Кроме того, при обустройстве дымохода следует учитывать параметр теплового расширения системы.

При использовании легковоспламеняющихся материалов для монтажа кровли дымовая труба оснащается специальным искроуловителем, изготовленным из металлической мелкоячеистой сетки (размер ячейки 5×5 мм).

Ремонт кирпичной трубы

Чтобы привести трубу в порядок, можно пойти двумя путями: восстановить кладку или выполнить обмуровку — обработать канал внутри специальными средствами.

Реконструкция кладки

При незначительной порче кладки дымохода поступают вполне предсказуемо — вместо разрушенных кирпичей ставят целые

Для этого раскрошившиеся элементы осторожно очищают от раствора и убирают. Опустевшую ячейку выскабливают, после чего на место взятого кирпича, используя свежую смесь глины и песка, кладут новый элемент

При незначительных разрушениях кладки её восстанавливают заменой отдельных кирпичей на новые

Иногда возникает ситуация, когда в трубе появляются трещины, через которые внутрь при сильных дождях просачивается влага. В этих случаях внешнюю поверхность трубы над крышей грунтуют и затем оштукатуривают.

Когда кирпичи в кладке испорчены более чем на 20%, о частичном ремонте дымоотвода не может быть и речи. Дымовой канал с сильно разрушенными элементами целиком демонтируют, чтобы создать новую кладку.

Видео: один из способов ремонта кирпичного дымохода

Обмуровка

Обмуровка — это прекрасный выход из ситуации, если проблема заключается в потере стенками дымохода гладкости и прочности. Для выполнения этой задачи нужна смесь «Масан» или Mordax. Эти составы упрощают восстановление работоспособности дымовой трубы и совершенно не уменьшают её сечение.

На выполнение обмуровки уйдёт всего несколько часов. Операция состоит из следующих действий:

1. Участок около дымоотвода застилают плёнкой, дабы капли специального состава не замарали кровельный материал.
2. Взяв щётку с металлическими щетинками, с внутренних стенок канала счищают отслоившиеся фрагменты кирпичей и сажу.
3. Канал, ставший совершенно чистым, протирают обильно смоченной тряпкой.
4. Посредством специальной щётки и лебёдки на внутренние стенки наносят специальный состав. Обмуровочная смесь должна растекаться по поверхности по ходу продвижения щётки.
5. Когда нанесённый состав высохнет, внутренние стенки дымоотвода обрабатывают во второй, а затем и в третий раз.

При соблюдении требований к процессу кладки в доме или бане можно создать безопасный и прочный дымоход. Самостоятельно изготовленная конструкция может выглядеть не хуже сооружений настоящих мастеров. Если вы научились строить дымоходы своими руками, то ремонт любой сложности вы тоже сможете сделать без посторонней помощи.
