Распределительная гребёнка для отопления

Для чего вообще нужна гребенка?

Из чего складывается функциональность и эффективность работы системы отопления? Она должна обеспечить комфортную температуру во всех помещениях дома и необходимый нагрев воды. Кроме того, она обязана быть безопасной в процессе эксплуатации и максимально ремонтопригодной.

Одной из функций гребенки является возможность отключения подачи теплоносителя в отдельный контур системы отопления. Это позволяет производить ремонтные работы, не отключая отопления в целом

Все эти условия нормальной эксплуатации помогает решить функциональный элемент коллекторной (лучевой) схемы разводки отопления, который называют коллектором или гребенкой. Допустим, в доме внезапно, как это чаще всего и случается, потек радиатор или стыки труб. При наличии гребенки решить эту локальную задачу можно без отключения всего отопления. Достаточно, просто перекрыв нужный вентиль, отключить только тот участок, который нуждается в ремонте.

Кроме того, один коллектор, который установлен на всю отопительную систему коттеджа, отлично справится с функцией контроля процесса отопления. Он же сможет отрегулировать температуру в каждом помещении дома. Использование этого устройства позволяет управлять отопительной системой достаточно эффективно и просто. При этом затраты сил и средств сводятся к минимуму.

Монтаж распределительной гребенки теплого пола

Теплый пол – это низкотемпературная система отопления, вода в трубах не должна быть горячее 45 градусов. В идеале на поверхности пола должна быть температура порядка 36-37 градусов, чтобы ступням было комфортно. Если теплый пол единственный источник тепла, то монтаж коллектора выполняется так же, как для высокотемпературного отопления. Степень нагрева теплоносителя регулируется на котле.

Если же низкотемпературная система обогрева комбинируется с обычными батареями, то схема гребенки теплого пола отличается. В таком случае обязательно нужно устанавливать смесительный узел. Это элемент контура, который подмешивает в подачу воду из обратки. Сердце смесительного узла – это термостатический клапан. Если петля теплого пола одна, то она подключается в общий коллектор, а термостатический клапан устанавливается прямо на трубы.

Крайне важен правильный расчет толщины утеплителя для стен. Калькулятор можно найти в сети.

Если колец низкотемпературного отопления много, что бывает чаще всего, то требуется монтаж отдельной гребенки теплого пола. Она подключается к первому коллектору как обычный радиатор двумя трубами. Смесительный клапан устанавливается перед вторым коллектором и регулирует температуру сразу для всех контуров теплого пола.

Как сделать гребенку для отопления своими руками

Если хотите изготовить гребенку для теплого пола своими руками, то проще всего будет это сделать из полипропилена. Сразу отметим, что в такой коллектор у вас не получится установить расходомеры и термостатические клапана. Максимум на что можно рассчитывать – это запорная арматура, которая устанавливается перед гребенкой для каждой трубы.

Схема правильная, но исполнение отвратительное.

Для изготовления понадобятся:

Суть заключается в том, чтобы соединить тройники из полипропилена в одну линию. В качестве муфт нужно использовать нарезанную трубу. Следите за тем, чтобы патрубки тройников находились в одной плоскости. Сразу на патрубки нужно припаять полипропиленовые муфты с переходом на металлическую резьбу. Некоторые перед муфтой устанавливают пластиковые шаровые краны, но делать это не рекомендуется, так как снять их уже нельзя, придется переделывать всю гребенку целиком.

Гребенка отопления, изготовленная своими руками, может использоваться только в тех контурах, где длина всех петель циркуляции равная или приблизительно равная. Из-за отсутствия отверстий для установки расходомеров нельзя регулировать гидравлическое сопротивление. Если одна из петель будет длиннее, то ее сопротивление также будет больше. Вода туда просто не потечет.

Интересное по теме:

  • Как организовать дешевое отопление частного д.
  • Трубы отопления в полу
  • Геотермальные установки – современный и эффек.
  • Камин для отопления с водяным контуром и с во.

Недостаток:

1. Дорого Развести воду с помощью коллекторов на порядок дороже по материалу и по работе если вы будете приглашать мастера

Сюда стоит прибавить стоимость самих коллекторов, дополнительный метраж труб и самое важное, необходимо предусмотреть место, где это всё разместить. Вот так выглядит коллекторная разводка в новом санузле частного дома

Трубы в последствии были зашиты

Вот так выглядит коллекторная разводка в новом санузле частного дома. Трубы в последствии были зашиты.

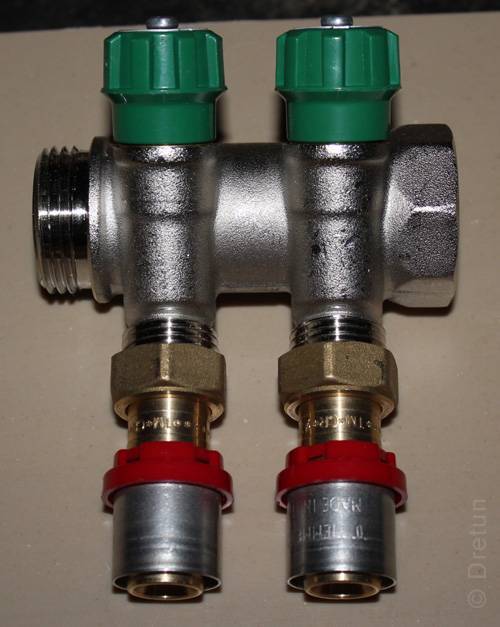

Данный коллектор имеет запорную арматуру на каждый отвод. На отводах установлены не разборные шаровые краники. Под словом «не разборные» стоит понимать, что в случае выход из строя одно из краников, по отдельности заменить их нельзя, меняется коллектор целиком. ( Или его часть от резьбы до резьбы)

В этих коллекторах, мы имеем возможность только открыть или закрыть отвод. Регулировка такими краниками, ни к чему хорошему не приведёт.

Чего не скажешь о коллекторах с вентильной и регулировочной запорной арматурой.

Коллектора бывают на 2,3 и 4 отвода. Других мне встречать не доводилось. Из имеющихся на рынке и собираются коллектора на нужное количество выходов. Например как на следующем фото составляется коллектор на 5 выходов. 3+2

Соединяются они между собой посредством резьбы. Уплотняются либо резиновой прокладкой как на фото выше (в конце резьбы имеется резиновое уплотнительное кольцо) — либо другими уплотнителями, например льном.

Коллекторы могут быть разные. С запорной арматурой и без неё. С вентильными кранами и с шаровыми. Под резьбу или под евроконус.

Абсолютно не имеет значения какой трубой вы будете разводить воду, коллектор подойдёт под все типы труб.

Самое главное не экономить при покупке коллектора. Если в средствах ограничены, то отдайте предпочтение тройниковой разводке, чем покупать некачественные коллектора, которые в последствии могут потечь.

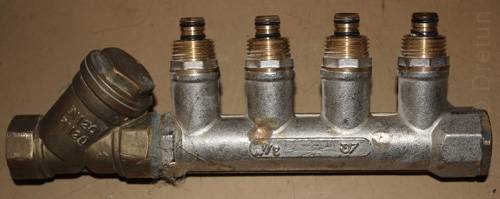

Пример уставшего коллектора на обжимных фитингах :

Если смотреть справа налево, то видно небольшое отверстие на втором отводе и между третьем и четвёртым.

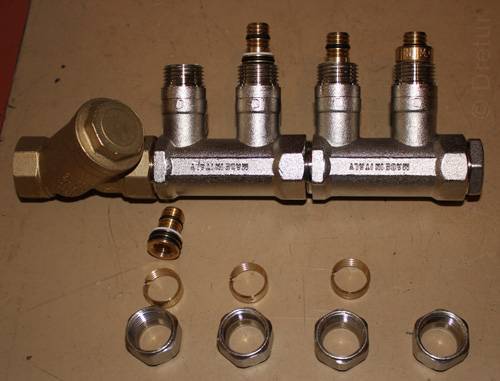

Коллектор был заменён на новый составной из 2-х частей с обжимными евроконусами под МП.

Перед прокладкой труб от коллектора, стоит хорошенько подумать о том, чтобы трубы не проходили в местах, где потенциально возможно бурение стен и полов для установки стен или приборов.

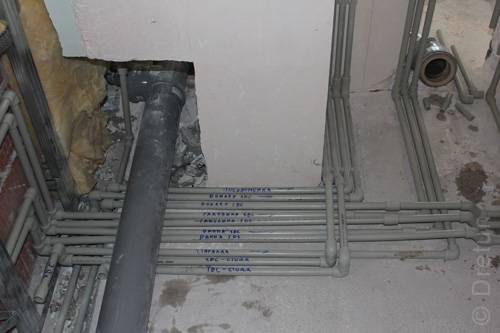

Вот на примере этого снимка можно увидеть, что трубы не все рядом, а разделены группами. Это предусмотрены места на стене, где должна быть закреплена инсталяция для подвесного унитаза.

В последствии при чистовой отделке, коллектор спрятан в специальный люк. Скрыт от посторонних глаз. (другой объект)

Посмотрим что скрывается за этой дверцей:

Если посмотреть поближе, то видно, что каждый отвод подписан и его можно в любой момент перекрыть. Удобный доступ к кранам, к фильтрам и счётчикам.

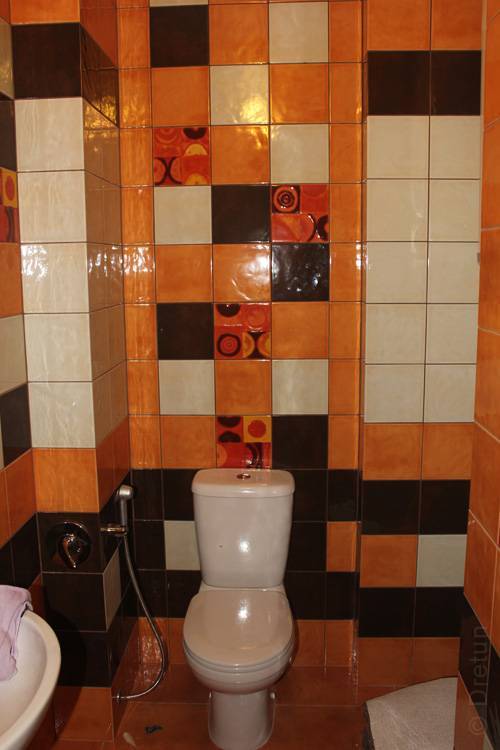

Здесь коммуникации спрятаны в стене за унитазом. Отчётливо виден люк.

В этом случае люк вовсе незаметен:

Но если знать как открыть, то получаем удобный доступ ко всем коммуникациям.

Как видно из фото и описания следует сделать вывод: если вы планируете дорогой или капитальный ремонт и позволяют средства, то коллекторная разводка будет лучшим другом при обслуживании ваших коммуникаций.

Дополнения от 21.11.12:

Стоит отметить, что помимо металлических коллекторов, есть ещё и пластиковые. Например из полипропилена:

Правила подключения распределительной гребенки

Подбор участка местоположения коллектора обязан базироваться на принципе равноудаленного расположении оборудования от него. В случае, если данным требованием пренебречь, тогда на более протяженных узлах системы возникает высокое давление, которое отрицательно будет воздействовать на этот участок. Поэтому разрешенная разность длин участков труб от гребенки к батареям не должна нарушать пропорцию 1:2.

Или, иначе говоря, длина трубопроводов от первого радиатора до коллектора и последующих батарей не может быть меньшей, чем в 2 раза. При превышении названных характеристик, обеспечить точную работу гребенки не получиться. В случае, когда в доме находится много этажей, то коллектор устанавливается на каждом из них. Имеется ряд методов расположения распределительной гребенки в системе отопления: в особом монтажном шкафу или прямо на стенке.

При монтаже коллектора на стенках в них выполняют специализированные ниши. Для монтажа гребенки отопления определяют место выше уровня пола. По габаритам ниша обязана соответствовать размерам гребенки с учетом навесного оборудования и обвязки отопительных трубопроводов. Пространство расположения коллектора непременно обязано быть сухим. Обычно для данных целей избирают коридор либо вспомогательное помещение, где распределительная система никому не станет мешать.

На случай если расположение распределителя производится в переходе, то в нише рекомендуется поместить особенный шкаф из металла с дверкой и отверстиями для ввода/вывода трубопроводов. Такая конструкция, как правило, комплектуется особыми крепежными деталями для надежного ее закрепления.

Как самостоятельно сделать распределительный коллектор

Для хорошего мастера изготовить самодельную гребенку из металла или полипропилена не представит особой сложности. Судите сами: стальная труба большого диаметра заглушается с обоих концов, после чего к ней привариваются присоединительные штуцеры с такой резьбой, какая вам удобнее. Затем коллектор проверяется под давлением на проницаемость сварных швов и окрашивается по слою грунтовки.

При выполнении этих работ важно выдержать размеры и диаметр труб. Можно руководствоваться таким правилом: диаметр коллекторов надо подобрать таким, чтобы он был втрое больше диаметра подключаемых трубопроводов

На тот случай, если вы возьмете для изготовления профильные трубы, отметим, что эта пропорция наблюдается и по отношению к площади сечений. Для соблюдения остальных габаритов можно взять за основу следующую схему:


Есть и другой вариант подбора диаметра гребенки, о нем говорилось выше в примере заводского изделия. Если тепловая мощность системы отопления дома не превышает 50 кВт, то смело берите трубу DN80, а свыше 50 до 100 кВт изготавливайте коллектор из трубы DN100. При этом размеры штуцеров не нужно делать втрое меньше, принимайте их в соответствии с гидравлическим расчетом.

Немного больше труда надо приложить, чтобы смастерить гребенку из полипропиленовых тройников. Подобные изделия становятся все популярнее в силу своей дешевизны. Потратиться придется только на тройники, все остальные детали обойдутся недорого. Кстати сказать, подобные коллекторы уже имеются в продаже в собранном виде.


Другое дело, что гребенка из полипропилена, собранная своими руками, не в состоянии переносить высокую температуру воды в системе отопления. Случись нештатная ситуация – и паяные соединения сразу же потекут. Это вполне вероятно, когда обогрев дома производится твердотопливным котлом, тогда всю обвязку стоит сделать из стали либо меди.

Правила размещения коллектора

В небольшом одноэтажном доме обычно имеется один распределительный коллектор. В этом случае его стараются размещать в котельной или вблизи от нее.

В двух- и трехэтажных коттеджах применяют вариант системы отопления с несколькими коллекторами — по одному на каждый этаж.

При этом коллекторы могут подключаться как параллельно, так и иерархически, когда последующий коллектор подключается к одному из отводов предыдущего.

Установка собственной гребенки на каждом этаже позволяет уменьшить суммарное гидравлическое сопротивление системы и обойтись меньшим количеством труб.

О том, где именно будет располагаться коллектор, следует подумать еще во время разработки проекта дома.

Типичные ошибки при монтаже

Подключение гребенчатой шины не является сложной операцией. Достаточно базового понимания того, как и куда должен протекать электрический ток. Однако даже опытные электромонтажники периодически допускают ошибки подключения гребенки:

  1. При монтаже необходимо учитывать максимальный ток изделия. Еще лучше использовать гребенчатую шину с запасом по току.
  2. В некоторых случаях целесообразно учесть и напряжение. Изоляция типичной гребенки рассчитана на 500 В. Иногда на производстве используется и более высокий вольтаж.
  3. Не стоит забывать про вилкообразные шины. Их максимальный ток составляет 63 А.
  4. Ошибки при выборе гребенки. Этот вид соединителя приобретается после покупки автоматических выключателей, когда известно их точное количество и расположение.

Как выбрать распределительный коллектор?

Перед приобретением коллектора рекомендуется с техническими параметрами разных моделей для оптимального выбора под вашу водопроводную систему.

Нюансы, учитываемые при выборе:

  • давление в водопрводе;
  • пропускные возможности гребенки;
  • количество точек водозабора;
  • монтаж на холодный или горячий водопровод;
  • установка на горячий или холодный водопровод;
  • возможность подключения дополнительной точки.

Не меньше внимания нужно уделить материалу, из которого сделан коллектор:

  • бронза;
  • латунь;
  • нержавеющая сталь;
  • титан;
  • чугун и др.

Предпочитаемыми материалами являются бронза или латунная медь из-за того что на них почти что не накапливаются осадки которые способны спровоцировать коррозию.

Что нужно знать о минусах?

После того как преимущества использования распределительных гребенок в отопительных системах стали понятными, имеет смысл остановиться на некоторых минусах:

  1. Высокая цена. Коллекторы изготавливают из прочного качественного металла, стоимость которого выше средней. Высокоточная запорная комплектация тоже стоит дорого. Чем больше контуров обслуживает гребенка, тем выше расходы на ее оснащение.
  2. Энергозависимость. Коллекторное отопление без циркуляционного насоса не работает. Следовательно, надо готовиться к дополнительной оплате электроэнергии.
  3. Высокий расход труб. Расход труб в коллекторных отопительных системах в несколько раз выше, чем в обычных, так как к каждому прибору нужно тянуть отдельную петлю. Все это усложняет и удорожает монтажные работы.

Коллекторная система по мнению специалистов и тех, кто ею уже пользуется, самая современная, надежная и эффективная.

Но при этом дорого обходится и ее обустройство, и эксплуатация.

Принцип действия распределительной гребенки для отопления

В реальности она имеет простую конструкцию, состоящую из незначительного числа приспособлений и узлов. Именно поэтому она заслужено пользуется огромной популярностью у покупателей для установки в систему отопления индивидуального домостроения.

Базовые составные рабочие элементы:

  • Подающий коллектор;
  • отводной коллектор;
  • шаровой регулирующий кран;
  • запорный-регулирующий вентиль;
  • подпиточный кран системы отопления;
  • регулировочный вентиль расхода теплоносителя;
  • воздухоотводчик.

Принцип функционирования установки довольно простой:

  1. Нагретый в отопительном котлоагрегате теплоноситель поступает в подающий коллектор.
  2. В котором он пропорционально распределяется между подающими патрубками соединенными с внутридомовыми отопительными трубами и радиаторами в каждой отапливаемой комнате.
  3. После того как горячий теплоноситель поступает в отопительные приборы, происходит процесс теплоотдачи через конвекцию и радиацию от горячей воды к воздуху в комнате.
  4. Охлажденный теплоноситель попадает в обратный трубопровод по которому следует в обратный коллектор-распределитель и далее опять поступает к котлоагрегат для следующего цикла нагрева.

Нюансы монтажа

Установка гребенки на отопление своими руками – процесс трудоемкий, требующий определенных знаний и умений.

Крепят распределительное оборудование в монтажном шкафу или прямо к стене. В комплекте с гребенкой идут крепежные хомуты, с помощью которых прибор будет висеть более надежно.

Установка в систему отопления

При желании гребенку можно сделать своими руками. Для этого понадобится нержавеющая труба. К ней нужно приварить выходы для отводов. Если хотите сэкономить, то купите полипропиленовый агрегат. Конечно, он не столь долговечен, но все же прослужит достаточный срок.

Место для коллектора нужно присмотреть еще при проектировании объекта. Чаще всего подобное оборудование используют при подключении многоконтурной системы отопления. Также гребенка — обязательный элемент водяного теплого пола.

Если необходимо установить такой прибор в готовую отопительную систему, то нужно выполнить проект разметки трубопровода, расчет гребенки. Главная задача подобного этапа – обеспечить равномерное распределение давления во всех контурах конструкции. Для сложных магистральных систем расчет проводят с помощью специальных программ. В более простых устройствах, количество контуров в которых не превышает 5, используют принцип равных сечений (диаметр коллектора равен сумме сечений отводящих патрубков). Параметры входного и выходного коллекторных приборов должны совпадать. Гребенки отопления могут быть круглого и квадратного сечения.

Чтобы движение теплоносителя было нормальным, необходимо устанавливать циркуляционный насос для каждого контура (без него вся конструкция не сможет функционировать). Синхронизацию их работы гребенка не обеспечивает.

При монтаже коллектора на систему отопления необходим регулировочный вентиль: он позволит экономить топливо. Устанавливают его на обратной трубе, обязательно перед коллектором. Сделать это можно с помощью паяльника.

На патрубках обязательно монтируют специальную арматуру (клапаны и расходометры для балансировки): это поможет регулировать объем жидкости в системе.

Система «теплый пол»

Для регулирования температурного режима системы «теплый пол» используются вентили с термоголовками. Место их монтажа — распределительная гребенка.

Настроить такой прибор можно следующим образом: удалить защитный колпачок с вентиля, закрыть его до упора с помощью шестигранного ключа, определить для конкретного контура число оборотов, отвернуть вентиль на это количество, настроить подобным образом все контуры.

Полипропиленовые трубы в системе «теплый пол» требуют монтажа коллектора, заключенного в защитный короб, при условии расположения узла в котельной.

Гребенку нужно расположить на стене обязательно в вертикальном положении: так система будет работать наиболее эффективно, а энергоноситель распределяться равномерно.

Особенности

Коллектор также называется распределительной гребенкой. Под этими понятиями подразумевается патрубок, оснащенный боковыми отводами. Они расположены на одинаковом расстоянии друг от друга, перпендикулярно по отношению оси самого патрубка.

Входное отверстие на коллекторе обладает большим диаметром (на 20-40%), чем выходное. Такая особенность позволяет обеспечивать стабильный напор воды для каждого потребителя, даже если вода распределяется на несколько человек одновременно. Коллектор отвечает за распределение основного потока на несколько маленьких.

Водяной коллектор необходим для одновременного подключения нескольких приборов или создания отводов на несколько групп таких устройств. Последний вариант монтажа позволяет добиться выравнивания напора подачи воды по всем линиям. На каждом патрубке располагается запорная арматура, при помощи которой можно в любой момент отключить устройство или группу потребителей от подачи воды.

Коллектор хорош для системы водоснабжения еще и тем, что предоставляет пользователю контроль над давлением. Например, в момент переключения стиральной машинки в режим набора воды, в душе напор воды не изменится. В системе с коллектором нет лишних соединений, которые всегда обладают высоким риском возникновения протечки.

Когда уже имеются представления о принципе работы коллектора, важно ознакомиться с секретами его выбора. Ведь рынок коллекторов разнообразен. Существуют модели для систем отопления, организации теплых полов, монтажа водоснабжения и подключения дополнительных элементов

Рекомендации по выбору необходимы, чтобы неопытный пользователь не запутался в многообразии товаров

Существуют модели для систем отопления, организации теплых полов, монтажа водоснабжения и подключения дополнительных элементов. Рекомендации по выбору необходимы, чтобы неопытный пользователь не запутался в многообразии товаров.

Популярные производители коллекторов системы отопления

Популярными производителями высококачественных коллекторов считаются компании Rehau и Oventrop, которые дают максимальный гарантийный срок на свою продукцию. Потребители отмечают высокое качество изделий, надежность, простоту в монтаже и длительный срок эксплуатации.

Компания Oventrop специализируется на производстве универсальных моделей коллекторов, которые идеально подходят для радиального отопления, системы теплых полов и водоснабжения. Для изготовления изделий используется высококачественная нержавеющая сталь. Коллекторы способны выдерживать температуру до 120 °С. Стоимость изделий варьируется от 2,5 до 28 тыс. руб.

Наиболее востребованы среди потребителей гребенки для радиального отопления, выполненные из нержавеющей стали. Такие коллекторы рассчитаны на давление 10 бар и температуру в системе до 100 °С. Купить изделие можно за 1,7 тыс. руб. Распределительные коллекторы для теплого пола из инструментальной стали выпускаются с вентильными дополнениями, с помощью которых регулируется работа системы. Коллекторы рассчитаны на давление в 6 бар и температуру до 70 °С. Купить двухконтурное изделие можно за 3,5 тыс. руб.

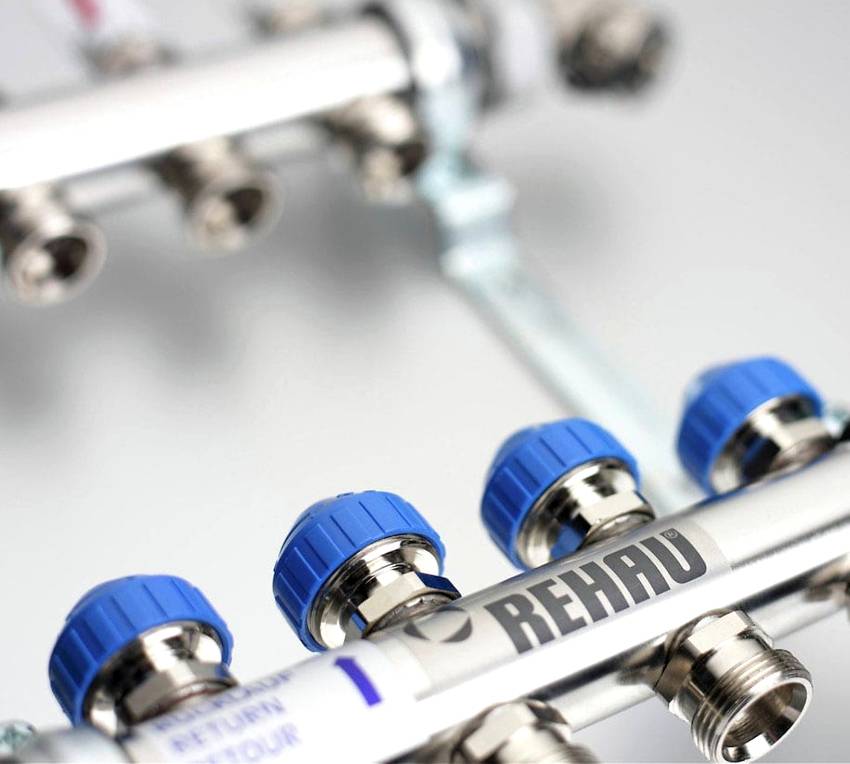

Распределительные коллекторы Rehau отличаются более привлекательным внешним видом, что дает возможность монтировать их на стене открытым способом. Изделия изготавливаются из нержавеющей стали и латуни. Компания выпускает усовершенствованные модели, укомплектованные расходомерами, кранами, клапанами и насосом. Приобрести устройство можно за 1,5-32 тыс. руб., что зависит от количества контуров изделия.

Распределительные коллекторы Rehau не только очень надежны, но и имеют привлекательный внешний вид

Большой популярностью пользуется гребенка HKV для напольной системы отопления, выполненная из латуни. Коллектор рассчитан на температуру до 80 °С и рабочее давление до 6 бар. Стоимость двухконтурного изделия составляет 6,5 тыс. руб.

Распределительный коллектор Rehau HLV может использоваться для радиального отопления. Латунное изделие выдерживает температуру 80 °С и давление 8 бар. Цена модели – 4 тыс. руб.

Заслуживает внимания отечественный производитель Север, предлагающий качественные гидравлические коллекторы по доступной стоимости, которая варьируется в пределах 2,5-20 тыс. руб. Изделия изготавливаются преимущественно из стали. Характеризуются идеальным соотношением цены и качества коллекторы для отопления Pexay, цена которых составляет в среднем 5-12 тыс. руб.

Коллектор отопления с гидрострелкой.


Распределительный коллектор отопления с гидрострелкой

Существует два вида схем с коллекторами:

  1. Без дополнительных циркуляционных насосов и без гидрострелки.
  2. С наличием перечисленных агрегатов.


Распределительный коллектор отопления

Второй вариант имеет гораздо большую функциональность и служит для создания разных температурных режимов в каждом отдельном контуре (например: радиаторы — от 45 до 65 градусов; теплый водяной пол — от 30 до 45 градусов; вода из под крана около 80 градусов). В подобной схеме используется важный элемент — гидрострелка.


Гидрострелка в «гребенке»

На распределительном коллекторе установлены смесительные узлы с 3-х ходовыми клапанами, осуществляющими регуляцию температуры. На отдельно взятой отводной трубе функционирует свой насос, благодаря которому обеспечивается нужный температурный режим для этого контура.

В случае установки сети без доп. насосов и гидрострелки температура всех радиаторов будет равной и её регулировка будет невозможна. В системе функционирует только один циркуляционный насос. Из за различий в длине отдельных контуров, лучше в коллекторе установить балансировочные клапаны для примерной регуляции количества теплоносителя, поступающего в отдельные батареи.

Для чего нужен

При монтаже водонапорных систем существует правило: суммарный диаметр всех отводков не должен превышать диаметр подающей трубы. Применительно к отопительному оборудованию это правило выглядит так: если диаметр выходного штуцера котла равен 1 дюйму, то в системе допускается два контура с диаметром труб ½ дюйма. Для небольшого дома, отапливаемого только с помощью радиаторов, такая система будет работать эффективно.

На деле же, отопительных контуров в частном доме или коттедже бывает больше: теплые полы. отопление нескольких этажей, подсобных помещений, гаража. При их подключении через систему отводков, давление в каждом контуре будет недостаточным для эффективного нагрева радиаторов, и температура в доме будет не комфортной.

Поэтому разветвленные системы отопления выполняют коллекторными, этот прием позволяет произвести регулировку каждого контура отдельно и выставить нужную температуру в каждом помещении. Так, для гаража достаточно плюс 10-15ºС, а для детской необходима температура около плюс 23-25ºС. Кроме того, теплые полы не должны нагреваться более 35-37 градусов, иначе по ним будет неприятно ходить, а напольное покрытие может деформироваться. С помощью коллектора и запорной температуры можно решить и эту проблему.

Коллекторные группы для систем отопления продаются в готовом виде, при этом они могут иметь разную комплектацию и количество отводов. Можно подобрать подходящий коллектор в сборе и установить его своими руками или с помощью специалистов.

Однако, большинство промышленных моделей универсальны и не всегда подходят под потребности того или иного дома. Их переделка или доработка может существенно увеличить затраты. Поэтому в большинстве случаев проще собрать его из отдельных блоков своими руками, учитывая особенности конкретной отопительной системы.

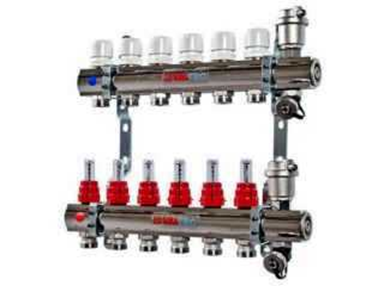

Коллекторная группа для системы отопления в сборе

Конструкция универсальной коллекторной группы показана на рисунке. Он состоит из двух блоков для прямого и обратного тока теплоносителя, оснащенных нужным количеством отводов. На подающем (прямом) коллекторе установлены расходомеры, на обратном расположены термоголовки для регулирования температуры обратной воды в каждом контуре. С их помощью можно установить требуемую скорость потока теплоносителя, которая будет определять температуру в отопительных радиаторах.

Коллекторный распределительный узел оснащен манометром, циркуляционным насосом и воздушными клапанами. Подающий и обратный коллекторы объединены в один блок кронштейнами, которые также служат для крепления блока к стене или шкафу. Цена такого блока — от 15 до 20 тысяч рублей. и если часть отводов будет не задействована, установка его будет явно нецелесообразной.

Правила монтажа готового блока показаны в видео.

Гребёнка — коллекторный узел

Самые дорогостоящие элементы в коллекторном распределительном блоке — расходомеры и термоголовки. Чтобы избежать переплаты за лишние элементы, можно купить коллекторный узел, так называемую «гребёнку», и установить необходимые регулирующие приборы своими руками только там, где это необходимо.

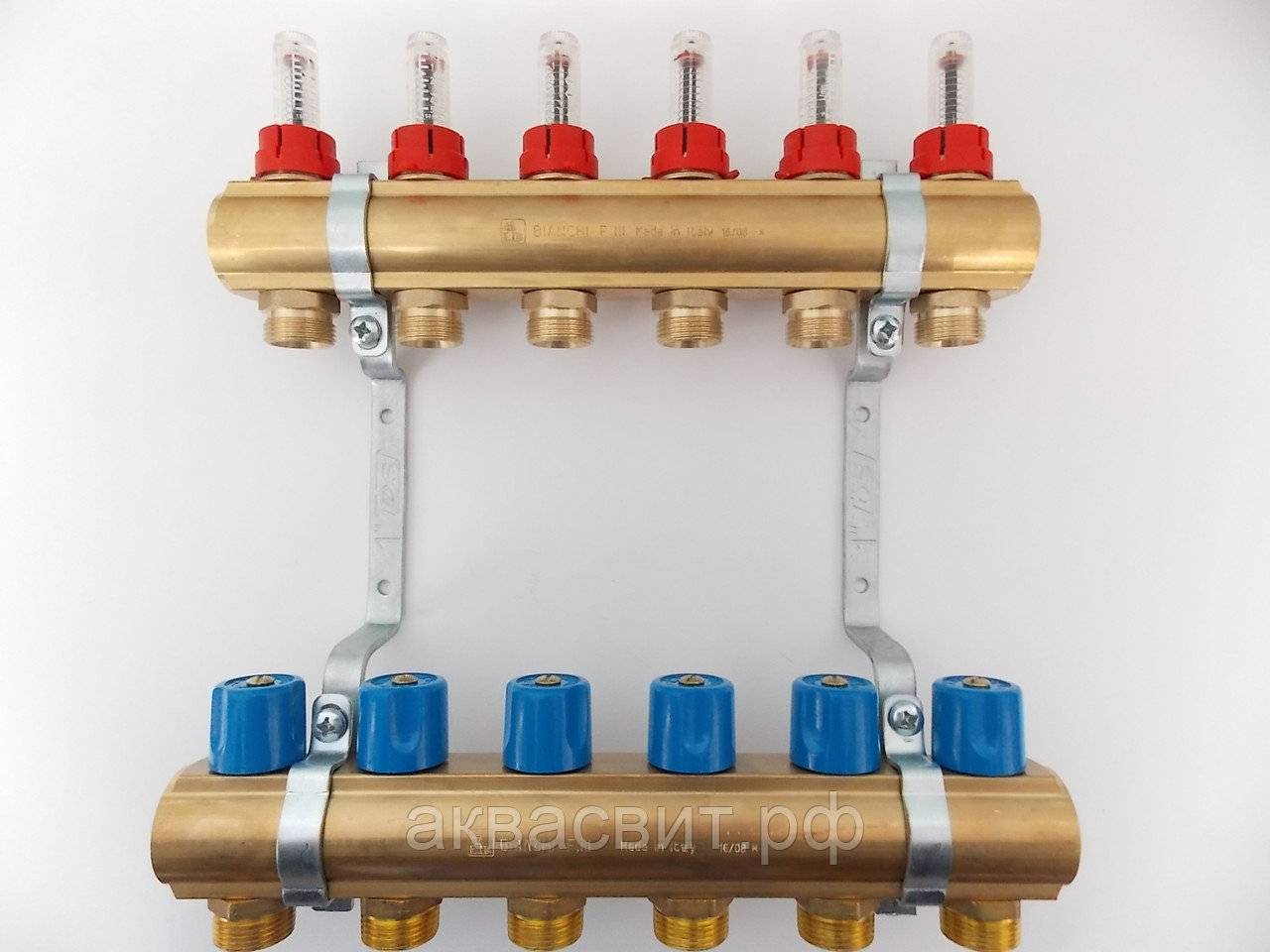

Гребёнка представляет собой латунные трубки диаметром 1 или ¾ дюйма с определенным количеством отводков с диаметром под трубы отопления ½ дюйма. Между собой они также соединены кронштейном. Отводки на обратном коллекторе оснащены заглушками, позволяющими установить термоголовки на все или на часть контуров.

С целью экономии коллектор для систем отопления можно собрать из отдельных элементов самостоятельно или полностью сделать своими руками.
