Особенности и виды узлов учета тепловой энергии

Использование модулей на перемычке

При работе с приборами на смежных сетях и перемычке потребитель регулярно подает поставщику отчет об использовании энергии. Способ передачи (электронный, на бумаге или посредством автоматического считывания) указывается в договоре. Пользователь требует, а поставщик обязан дать расчет объема потребленного тепла или носителя за отчетное время (через 15 рабочих дней после предоставления отчета).

Если владельцем узла выступает снабженец теплом, то пользователь может требовать распечатки показаний, снятых с прибора и характеризующих использование продукта за последний период. В случае сомнений любая сторона инициирует ревизию с привлечением комиссии, о чем составляется акт проверки. Если показания признаны правильными, то материальные траты несет сомневающаяся сторона. В случае неправильной работы счетчика ответственность перекладывается на владельца прибора.


Потребитель должен регулярно подавать поставщику отчет об использовании энергии

В последнем случае для установления размера оплаты применяется расчетный способ. Для этого используют данные, считаные в архиве модуля, а если такие отсутствуют, то берут последние показания. Собственник учетных приборов обязан обеспечить в эксплуатационный период:

  • доступ к измерительным модулям второй стороне соглашения;
  • сохранность установленных средств регистрации;
  • целостность пломб на приборах и всех датчиках, входящих в комплект.

Ввод в эксплуатацию узла учета. Смежные тепловые сети, перемычки

Ресурсоснабжение ЖКХ > Теплоснабжение > Коммерческий учет тепловой энергии. Постановление 1034

ПРАВИЛА КОММЕРЧЕСКОГО УЧЕТА ТЕПЛОВОЙ ЭНЕРГИИ, ТЕПЛОНОСИТЕЛЯ

Ввод в эксплуатацию узла учета, установленногоу потребителя, на смежных тепловых сетях и на перемычках

61. Смонтированный узел учета, прошедший опытную эксплуатацию, подлежит вводу в эксплуатацию.62. Ввод в эксплуатацию узла учета, установленного у потребителя, осуществляется комиссией в следующем составе:а) представитель теплоснабжающей организации;б) представитель потребителя;в) представитель организации, осуществлявшей монтаж и наладку вводимого в эксплуатацию узла учета.63. Комиссия создается владельцем узла учета.64. Для ввода узла учета в эксплуатацию владелец узла учета представляет комиссии проект узла учета, согласованный с теплоснабжающей организацией, выдавшей технические условия и паспорт узла учета или проект паспорта, который включает в себя:а) схему трубопроводов (начиная от границы балансовой принадлежности) с указанием протяженности и диаметров трубопроводов, запорной арматуры, контрольно-измерительных приборов, грязевиков, спускников и перемычек между трубопроводами;б) свидетельства о поверке приборов и датчиков, подлежащих поверке, с действующими клеймами поверителя;в) базу данных настроечных параметров, вводимую в измерительный блок или тепловычислитель;г) схему пломбирования средств измерений и оборудования, входящего в состав узла учета, исключающую несанкционированные действия, нарушающие достоверность коммерческого учета тепловой энергии, теплоносителя;д) почасовые (суточные) ведомости непрерывной работы узла учета в течение 3 суток (для объектов с горячим водоснабжением — 7 суток).65. Документы для ввода узла учета в эксплуатацию представляются в теплоснабжающую организацию для рассмотрения не менее чем за 10 рабочих дней до предполагаемого дня ввода в эксплуатацию.66. При приемке узла учета в эксплуатацию комиссией проверяется:а) соответствие монтажа составных частей узла учета проектной документации, техническим условиям и настоящим Правилам;б) наличие паспортов, свидетельств о поверке средств измерений, заводских пломб и клейм;в) соответствие характеристик средств измерений характеристикам, указанным в паспортных данных узла учета;г) соответствие диапазонов измерений параметров, допускаемых температурным графиком и гидравлическим режимом работы тепловых сетей, значениям указанных параметров, определяемых договором и условиями подключения к системе теплоснабжения.67. При отсутствии замечаний к узлу учета комиссией подписывается акт ввода в эксплуатацию узла учета, установленного у потребителя.68. Акт ввода в эксплуатацию узла учета служит основанием для ведения коммерческого учета тепловой энергии, теплоносителя по приборам учета, контроля качества тепловой энергии и режимов теплопотребления с использованием получаемой измерительной информации с даты его подписания.69. При подписании акта о вводе в эксплуатацию узла учета узел учета пломбируется.70. Пломбирование узла учета осуществляется:а) представителем теплоснабжающей организации в случае, если узел учета принадлежит потребителю;б) представителем потребителя, у которого установлен узел учета.71. Места и устройства для пломбировки узла учета заранее готовятся монтажной организацией. Пломбировке подлежат места подключения первичных преобразователей, разъемов электрических линий связи, защитных крышек на органах настройки и регулировки приборов, шкафы электропитания приборов и другое оборудование, вмешательство в работу которого может повлечь за собой искажение результатов измерений.72. В случае наличия у членов комиссии замечаний к узлу учета и выявления недостатков, препятствующих нормальному функционированию узла учета, этот узел учета считается непригодным для коммерческого учета тепловой энергии, теплоносителя.В этом случае комиссией составляется акт о выявленных недостатках, в котором приводится полный перечень выявленных недостатков и сроки по их устранению. Указанный акт составляется и подписывается всеми членами комиссии в течение 3 рабочих дней. Повторная приемка узла учета в эксплуатацию осуществляется после полного устранения выявленных нарушений.73. Перед каждым отопительным периодом и после очередной поверки или ремонта приборов учета осуществляется проверка готовности узла учета к эксплуатации, о чем составляется акт периодической проверки узла учета на границе раздела смежных тепловых сетей в порядке, установленном пунктами 62 — 72 настоящих Правил.

_______________________________________

Выбор оборудования

Выбор теплосчетчика-регистратора для узла учета

Теплосчетчик-регистратор ВЗЛЕТ ТСР-М ТСР-042

Нам необходимо подключить 4 расходомера. Выбираем Теплосчетчик-регистратор в комплекте с модемом  ВЗЛЕТ ТСР-М ТСР-042

Дополнительные опции можно будет уточнить у производителя.

Выбор расходомера для УУТЭ

Согласно 2(5.2.4) Расходомер должен иметь относительную погрешность измерения не более 2%

Подбирать будем отечественный электромагнитный расходомер фирмы «ВЗЛЕТ» ЭР (ЛАЙТ М).

Методика сводится к подбору расходомера, на как можно меньший диаметр (так он будет дешевле), однако чем меньше будет условный проход, тем выше потери давления на расходомере. Нужно выбрать золотую середину. При выборе расходомера, мы исходили из максимальных потерь давления на нем в районе 1 метра.

Изначально нужно смотреть, чтобы расходомер работал на всем диапазоне возможных расходов. В нашей системе минимальный расход составляет 3 т/ч, а максимальный – 7 т/ч

Затем необходимо установить выбранные расходомеры и проверить их на потери по давлению.

  • Расходомер ду 32 – АМ2-50/32/50. Прямой участок – труба 38х2
  • Расходомер ду 25 – АМ2-50/25/50. Прямой участок – труба 32х2
  • Расходомер ду 20 – АМ2-50/20/50. Прямой участок – труба 25х2

комплект крепления для расходомера

Подставляем данные конструкций в файл excel (Диаметры трубопроводов внутренние).

Суммарные потери для расходомера Ду 25 составили менее 1 метра, для Ду 20 уже более 3 метров. Был выбран расходомер Ду25 “ВЗЛЕТ ЭР” ЭРСВ-410 ЛВ (не реверсивное исполнение). Следует учитывать, что широкодиапазонные расходомеры наиболее дорогие.

Также была выбрана сборно-сварная конструкция для установки электромагнитного расходмера “Взлет ЭР” Ду 25 в трубопровод с сужением АМ2-50/25/50. Эту конструкцию можно заказать не у «Взлета» а собрать самим по частям.

Выбор датчика температуры для УУТЭ

термопреобразователь сопротивления на трубу ду 50

Согласно 2(5.2.5) Абсолютная погрешность измерения температуры должна быть менее 0,6+0,004*t = 0,6+0,004*90 = 1 C

Выбираем термопреобразователь ВЗЛЕТ ТПС классом допуска В. Абсолютная погрешность у такого прибора = 0,3+0,005*t =0,3+0,005*90 = 0,8 C что удовлетворяет требованиям правил.

Заказываем для датчика бобышку и защитную гильзу.

Выбор датчика давления для УУТЭ

датчик давления для трубопровода ду 65

Согласно (2)5.2.6 относительная погрешность измерения давления должна быть не более 2%

Выбираем преобразователь давления РПД-И (0-1,0МПа)(4-20мА)G1/2 1,0 классом точности 1

Заказываем бобышку и запорный кран для установки датчика давления.

Схемы узлов учета

Популярностью пользуется несколько вариантов создания системы пунктов тепла. Схемы подключения горячей воды:

  1. Последовательное двухступенчатое. Классическое решение, при котором происходит разделение на два участка. Первый представляет собой входной трубопровод системы отопления, а второй — обратный. Удобство схемы в отсутствии необходимости наличия сетевой воды. Есть ряд существенных минусов, среди которых выделяют потребность в реализации системы автоматизированного регулирования, правильно распределять тепло.
  2. Параллельное одноступенчатое. Стандартный вариант, отличающийся простотой. Основная проблема — значительный расход сетевой воды, которая служит для создания водоснабжения. Принцип подключения: к системе отопления параллельно подключаются трубы подачи горячей воды.
  3. Смешанное двухступенчатое. Универсальное решение, которое позволяет быстро проводить нужные настройки. В отличие от предыдущего варианта, происходит последовательное подключение, а принцип реализации практически идентичен первой разновидности.

Многое зависит от особенностей многоквартирного дома и функционирующей системы отопления.

Виды теплосчетчиков в зависимости от способа измерения

В настоящее время обширно применяются следующие виды тепловых счетчиков:

Механического принципа действия или тахометрические. Наиболее распространенная модификация приборов учета тепла. Бывают крыльчатые или роторные (турбинные). Достаточно просты в применении и не требуют электрических затрат. Работают благодаря крыльчатке или ротору и возвратно-поступательному движению жидкости;

Важно! Механические теплосчетчики требовательны к теплоносителю, вода должна быть чистой. Прибор оборудуют дополнительным фильтрующим элементом, так как его загрязнение непосредственно влияет на точность показаний

  • Электромагнитные. Принцип работы базируется на взаимодействии с электрическими волнами теплоносителя. Из всех представленных категорий данные приборы учета являются самыми точными. Недостатком прибора является его применение в горизонтальных тепловых системах;
  • Ультразвуковые. Измерение тепловой энергии происходит путем измерения длины сигнала ультразвука, проходящего через теплоноситель. Счетчики устанавливаются парно, напротив друг друга. Между собой также различаются недвижимый по: частотному, временному, корреляционному и допплеровскому принципу действия. Применяются в открытых и закрытых тепловых системах;
  • Вихревого типа. Создают в жидкости вихревой поток, благодаря своему расположению на пути движения теплоносителя с последующей фиксацией формирования и исчезновения вихрей магнитного поля. Применяется в вертикальных и горизонтальных системах отопления.

Важно! Вихревые теплосчетчики требуют наличия прямых трубопроводов, так как качество измерений напрямую зависит от состава движимой горячей жидкости, ее скорости и присутствия в ней воздушных масс

Классификация однотрубных систем отопления

В данном виде отопления отсутствуют разделения на обратные и подающие трубопроводы, поскольку теплоноситель после выхода из котла идет по одному кольцу, после чего опять возвращается в котел. Радиаторы в данном случае имеют последовательное расположение. В каждый из этих радиаторов теплоноситель попадает по очереди, сначала в первый, потом во второй и так далее. Однако температура теплоносителя будет снижаться, и последний в системе отопительный прибор будет иметь температуру ниже первого.

Классификация однотрубных систем отопления выглядит так, каждый из видов при этом имеет свои собственные схемы:

  • закрытые системы отопления, которые не сообщаются с воздухом. Отличаются избыточным давлением, воздух можно сбросить только вручную посредством специальных вентилей или же автоматических воздушных клапанов. Подобные системы отопления могут работать с циркулярными насосами. Такое отопление также может иметь нижнюю разводку и соответствующую схему;
  • открытые системы отопления, которые сообщаются с атмосферой при помощи расширительного бака для сбрасывания лишнего воздуха. В данном случае кольцо с теплоносителем следует размещать выше уровня приборов отопления, в противном же случае в них будет собираться воздух и циркуляция воды будет нарушена;
  • горизонтальные – в таких системах трубы теплоносителя размещены горизонтально. Это отлично подходит для частных одноэтажных домой или же квартир, где есть автономная система отопления. Однотрубный вид отопления с нижней разводкой и соответствующая схема – лучший вариант;
  • вертикальные – трубы теплоносителя в данном случае размещены в вертикальной плоскости. Такая система отопления лучше всего подходит для частных жилых домов, состоящих из двух-четырех этажей.

Нижняя и горизонтальная разводка системы и ее схемы

Циркуляция теплоносителя в горизонтальной схеме прокладки труб обеспечивается при помощи насоса. А подающие трубы размещены над полом или под ним. Горизонтальная магистраль с нижней разводкой должна быть проложена с небольшим уклоном от котла, радиаторы же нужно ставить все на одном уровне.

В домах, где два этажа, подобная схема разводки имеет два стояка — подающий и обратный, вертикальная же схема допускает их большее количество. Во время принудительной циркуляции теплоагента с применением насоса температура в помещении повышается намного быстрее. Поэтому чтобы установить такую систему отопления нужно использовать трубы с меньшим диаметром, нежели в случаях естественного движения теплоносителя.

На трубах, которые входят в этажи, нужно ставить вентили, которые будут регулировать подачу горячей воды на каждый этаж.

Рассмотрим некоторые схемы разводки для однотрубной системы отопления:

  • схема с вертикальной подачей – может иметь естественную или принудительную циркуляцию. При отсутствии насоса теплоноситель циркулирует посредством смены плотности во время остывания при теплообмене. От котла вода поднимается в магистраль верхних этажей, затем по стоякам распределяется по радиаторам и остывает в них, после чего опять возвращается в котел;
  • схема однотрубной вертикальной системы с нижней разводкой. В схеме с нижней разводкой возвратная и подающая магистрали идут ниже приборов отопления, а трубопровод проложен в подвале. Теплоноситель подается по стоку, проходит через радиатор и возвращается вниз в подвал через опускной стояк. При данном методе разводки теплопотерь будет значительно меньше, чем тогда, когда трубы находятся на чердаке. Да и обслуживать систему отопления с данной схемой разводки будет очень просто;
  • схема однотрубной системы с верхней разводкой. Подающий трубопровод в данной схеме разводки расположен над радиаторами. Подающая магистраль проходит под потолком или через чердак. Через эту магистраль стояки идут вниз и к ним по одному крепятся радиаторы. Обратная магистраль идет или по полу, или под ним или через подвал. Такая схема разводки подойдет в случае естественной циркуляции теплоносителя.

Помните, что если вы не хотите поднимать порог дверей с целью прокладки подающей трубы, вы можете плавно ее понизить под дверью на маленьком кусочке земли с выдерживанием общего уклона.

Гидроизоляция проходов трубопровода

Гидроизоляция трубопровода имеет свои особенности и трудности. При выполнении таких работ необходимо учитывать не только сильное давление воды извне, но и ответное давление внутренних жидкостей, а так же постоянную разницу температур. Обычные герметики не смогут долго выдерживать такую значительную нагрузку. Поэтому для входов, проходов и вводов трубопровода используют принцип трехкомпонентной гидропломбы.

Такая гидропломба состоит из безусадочных бетонных смесей и полиуретанового состава. Особенно эффективно применение подобной конструкции в зданиях, где предполагается значительное усыхание и подвижка конструкции. В качестве полиуретанового наполнителя применяют:

  • «Аквидур ТС-Б»,
  • «Аквидур ЭС»,
  • «Аквидур ТС-Н».

Из каких устройств состоит блок учета энергоресурсов?

Исходя из особенностей теплопотребления конкретного объекта, количество узлов учёта бывает больше или меньше. Все узлы соединяются при помощи кабельных трасс, которые ведут от приборов к вычислителю. Вычислитель, как правило, располагается в приборном шкафу, с его помощью осуществляется расчет количества потребляемой тепловой энергии, при пересчете показаний приборов.

Его также иногда укомплектовывают GPRS-передатчиком, который при помощи сети сотовой связи осуществляет при запросе (или по расписанию) передачу показаний всех подключенных приборов, поставщику воды, а в случае наличия необходимой настройки передатчикам, потребителю. Как правило, эти показания сверяются раз в день. Данный тип передачи данных называется диспетчеризация. Потребитель также может проверить показания в любой момент, просто открыв шкаф и просмотрев данные отображаемые на электронном табло вычислителя.

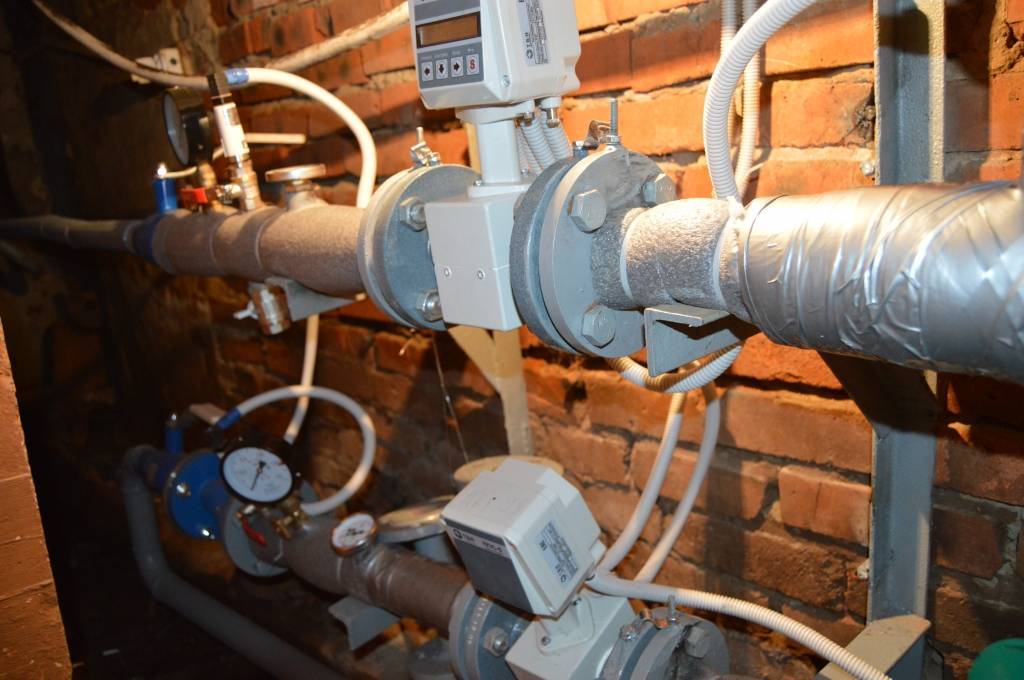

Узел учета тепловой энергии – представляет собой не один прибор, а комплекс устройств. Установка уутэ необходима для учета и регулирования энергии и настройки количества теплоносителя внутри. Системы служат для того чтобы регистрировать и контролировать параметры. Монтаж данного оборудования делается в подвале многоэтажек на трубах отопления.

Основные части оборудования:

  1. Запорная арматура.
  2. Датчики мониторинга давления и температуры в системе.
  3. Запорная арматура.
  4. Преобразователи расхода, температуры и давления.
  5. Вычислитель.

Тепловой узел, установка коего изначально проектируется по внедрению в коммунальные системы многоквартирных домов, создается при помощи целого комплекса различных приборов и оборудования. Подобное устройство может служить как одну, так и несколько функций, которыми являются:

  1. Измерение количества тепловой энергии, ее давления, массы, объема и температуры жидкости, которая проходит по трубопроводу во время работы.
  2. Сбор и архивирование данных на локальном носителе.
  3. Вывод информации на приборы учета.

Основываясь на предоставляемых данных, происходит проверка функционирования работы отопительного оборудования в многоквартирных домах, его регулировка и сервис.

Прибором учета выступает такое устройство, как счетчик, в схему которого входит:

  1. Первичного преобразователя расхода.
  2. Тепловычислителя.
  3. Термопреобразователя сопротивлений.

Исходя из того какой тип первичного преобразователя имела место(электромагнитного, тахометрического, ультразвукового или вихревого варианта измерения), теплосчетчик может включать в свое устройство фильтры и датчики давления.

1 Общая информация

В соответствующей документации указаны регламентированные режимы работы подобных узлов. Они указывают на верхний и нижний порог температур, до которых может прогреваться теплоноситель. Также согласно современным стандартам на каждом узле должен присутствовать датчик тепла, определяющий текущие показатели жидкости, с которой работает теплоузел.

Схема, принцип работы и устройство теплового оборудования могут зависеть от нескольких особенностей, включая проект, который создавался с учетом индивидуальных требований заказчиков. Среди существующих типов тепловых узлов, особым спросом пользуются модели на основе элеватора. Такая схема характеризуется особой простотой и доступностью, но с ее помощью нельзя менять температуру жидкости в трубах, что доставляет потребителю массу неудобств. Главная проблема — чрезмерный расход тепловых ресурсов при временных оттепелях во время отопления.

В системе тепловых узлов на основе элеватора может присутствовать редуктор пониженного давления, который расположен непосредственно перед элеватором. Сам элеватор осуществляет подмешивание остывшей жидкости из обратной трубы к прогретому теплоносителю, достигшему подающего контура.

Этап 1. Получение технических условий на УУТЭ

Технические условия (далее – ТУ) – документ, устанавливающий технические требования, которым должен удовлетворять УУТЭ.

Выдача ТУ на УУТЭ осуществляется на основании заявки от клиента на имя Директора (либо заместителя директора) Филиала №11 «Горэнергосбыт» ПАО «МОЭК».

Заявку можно направить любым из перечисленных ниже способов:

В заявке необходимо указать наименование объекта (административное здание, жилой дом, ИТП, ЦТП и т.п.), адрес объекта. В качестве приложения к заявлению необходимо предоставить:

  • Копию договора теплоснабжения и/или ТУ на реконструкцию объекта;
  • Договор о подключении к тепловым сетям;
  • Условия подключения.

Выдача ТУ на УУТЭ осуществляется в течение 15 рабочих дней со дня получения заявки и при условии предоставления всех необходимых сопутствующих документов.

Важные моменты

Существует несколько важных моментов, которые стоит учесть при установке данного оборудования. К таким моментам можно отнести следующие вопросы:

  • как рассчитывается сумма оплаты;
  • возможен ли отказ от установки;
  • какова полная стоимость;
  • кто устанавливает данный прибор.

Как производится расчет суммы оплаты?

Расчет стоимости оплаты услуг за отопление для каждого собственника осуществляется в несколько этапов:

  1. Данные расхода по общедомовому счетчику тепла умножаются на тариф и делятся на квадратные метры всех помещений в здании, в которых есть отопление. Таким образом получают стоимость обогрева 1 м² здания.
  2. Из общедомового имущества выделяют долю каждой квартиры.
  3. Складывают полученное значение и размер квартиры в квадратных метрах, затем умножают на стоимость обогрева 1 м² строения.

Можно ли отказаться от установки общедомового прибора учета тепла?

Требование по обязательной установке приборов учета энергии не касается:

  • строений, признанных ветхими и аварийными;
  • зданий, потребление тепла которых не превышает 0,2 Гкал/ч.

В остальных случаях, в соответствии с ч. 1 ст.13 Федерального закона от 23.11.2009 N 261, собственники обязаны самостоятельно приобрести и установить необходимое оборудование.

Сколько стоит установка общедомового узла учета тепловой энергии?

Стоимость самих приборов учета тепла, их установки и обслуживания зависит не только от их заявленной себестоимости, но и от региона страны и от индивидуальных особенностей отапливаемого объекта. Для жителей 100-квартирного жилого дома расходы на установку могут составлять 60-300 тыс. руб.

Примерно 30% от общей стоимости установки узла учета потребления теплоэнергии составляет себестоимость измерительно-вычислительного блока. Еще 20% составят расходы на блоки питания, датчики давления, монтажный комплект и прочее сопутствующее оборудование. Оставшиеся 50% приходятся на разработку проектно-сметной документации, монтаж и пуско-наладочные работы.

Экономия на этапе выбора приобретаемых учетных приборов и проектно-монтажной организации может привести к досрочному выходу оборудования из строя, что вызовет дополнительные расходы. В некоторых случаях они могут превышать изначальную выгоду от приобретения более бюджетного варианта счетчика и компании, занимающейся его установкой.

Кто должен устанавливать общедомовые приборы учета?

Выбор подрядчиков на разработку проекта и проведения ввода оборудования в эксплуатацию осуществляется собственниками здания либо их уполномоченными представителями.

При проведении предварительного анализа ответственным лицам необходимо учитывать не только стоимость предложенных на рынке услуг, но и наличие у компании, их представляющих, сертификатов, дающих право на проведение таких работ.

Надежная компания не только проведет согласование проекта в соответствующих региональных инстанциях и выполнит монтаж оборудования, но предложит своим клиентам гарантию на установленный теплосчетчик, будет заниматься его обслуживанием и ремонтом.

Монтаж УУТЭ: важные аспекты

Любое вмешательство в функционирование теплового узла санкционируется теплоснабжающей организацией. Выполнение монтажных работ на тепловом пункте лицом, не имеющим допуска, и не аттестованным в установленном порядке, чревато выходом всей системы из строя.

Монтаж узла учета тепла в обязательном порядке производится с соблюдением техники безопасности, противопожарными и санитарными нормами только специально обученным техническим персоналом.

Стоимость внедрения типового 2х-канального узла учета теплоэнергии на диаметр 50

Стоимость узла учета тепловой энергии зависит от большого количества параметров: диаметров труб по которым теплоноситель поступает на объект, количество и тип вводов, необходимое количество точек учета, канальность счетчиков, возможности удаленного съема показателей и других характеристик объекта.

Состав работ по внедрению УУТЭна базе разных производителей:

Ду 50 ВИС.ТС

Разработка проекта УУТЭ с согласованием

45 000

в составе комплекса работ

Поставка оборудования и материалов:Вычислительный блокКомплект расходомеров, термопар, датчиковСопутствующие материалы, трубы, фитинги, задвижки

160 000

Строительно монтажные работы

88 000

Сдача и оформление актов ввода в эксплуатацию

27 000

ИТОГО:

320 00

Срок выполнения работ: от 35 рабочих днейЭтап 1. Запрос технических условий в теплоснабжающей организации, разработка и согласование проекта узла учета тепловой энергии – 14 рабочих дней;Этап 2. Закупка и поставка оборудования и материалов – 10 рабочих дней;Этап 3. Строительно-монтажные работы – 5 рабочих дней;Этап 4. Сдача УУТЭ в эксплуатацию теплоснабжающей организации – 6 рабочих дней;Этап 5. Гарантийные обязательства на работы и оборудование 12 месяцев.

Для уточнения цены по вашему объекту позвоните +7 (495) 777-22-10 нашему специалисту по узлам учёта тепла и он уточнит все необходимые детали чтобы подобрать оборудование и рассчитать стоимость всех работ. Также отправить заявку можно с помощью онлайн формы или на электронную почту audit@energocert.ru и мы с Вами свяжемся.Выезд инженера для первичного обследования объекта бесплатный.

При разработке проекта используется следующая нормативно-техническая документация:

  • Правила коммерческого учета тепловой энергии, теплоносителя, утвержденным постановлением Правительства Российской Федерации от 18 ноября 2013 г. № 1034 (далее – Правила учета);
  • Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды (ПБ 10-573-03) утв. постановлением Госгортехнадзора РФ от 11 июня 2003 г. № 90;
  • Правила техники безопасности при эксплуатации тепломеханического оборудования электростанций и тепловых сетей, утв. Министерством топлива и энергетики Российской Федерации 3 апреля 1997 г.;
  • Правила устройства электроустановок;
  • Правила технической эксплуатации тепловых энергоустановок, Утверждены приказом Министерства энергетики РФ от 24 марта 2003 г. №115;
  • «Рекомендации по выбору, установке и эксплуатации приборов учёта расхода тепловой энергии, холодной и горячей боды для энергоресурсосбережения б жилищно-коммунальной сфере», подготовленные Академией коммунального хозяйства им. К.Д. Памфилова;
  • Справочник по наладке и эксплуатации водяных тепловых сетей. В.И. Манюк и др., Москва, 1988 г.;
  • «Методика определения максимальных и минимальных расходов теплоносителя и воды на тепловых пунктах при выборе тепло- и водосчетчиков», М.А. Лапир, Управление Топливно-Энергетического Хозяйства правительства Москвы, 27.10.1998г.;
  • СП 41-101-95 «Проектирование тепловых пунктов»;
  • СП 60.13330.2012 «Отопление, вентиляция и кондиционирование»;
  • СП 124.13330.2012 «Тепловые сети»;
  • СНиП 3.05.06-85 «Электротехнические устройства»;
  • СНиП 3.05.07-85 «Системы автоматизации»;
  • СНиП 21-01-97 «Пожарная безопасность зданий и сооружений»;
  • ГОСТ 2.701-2008 «Единая система конструкторской документации. Схемы. Виды и типы. Общие требования к выполнению»;
  • ГОСТ 21.110-2013 «Система проектной документации для строительства. Спецификация оборудования, изделий и материалов»;
  • ГОСТ Р21.1101-2013 «Система проектной документации для строительства. Основные требования к проектной и рабочей документации»;
  • ГОСТ 21.208-2013 «Автоматизация технологических процессов. Обозначения условные приборов и средств автоматизации в схемах»;
  • ГОСТ 21.408-2013 «Система проектной документации для строительства. Правила выполнения рабочей документации автоматизации технологических процессов»;
  • ГОСТ 21.602-2003 «Система проектной документации для строительства. Правила выполнения рабочей документации отопления, вентиляции и кондиционирования»;

Почему необходимо установить счётчик на отопление в жилом помещении

Отсутствие качественного отопления в связи с неправильной работой теплосети часто заставляет жителей квартир искать альтернативные источники тепла. При этом не всегда причина плохого отопления заключается именно в поломке в теплосети. Часто работники жилищно-коммунальных хозяйств в стремлении сэкономить прикручивают вентиль, из-за чего снижается поток горячей воды, что особенно ощущают жильцы верхних этажей многоэтажек.

Довольно часто из-за плохой работы теплосети приходится искать альтернативные источники тепла

Результатом этого становятся недостаточно тёплые батареи и необходимость использования электрических отопительных приборов, что, в свою очередь, влечёт за собой повышение расходов на электроэнергию. Отопление в квартире при этом не становится дешевле. В результате получается, что пользователи должны переплачивать по всем фронтам.

Другой причиной высоких платежей часто становится разница в температуре воды, что выходит из котельной, и той, которая поступает непосредственно в квартиру. Зачастую температура воды в радиаторе значительно ниже нормы, что происходит вследствие теплопотерь на магистрали из-за плохой изоляции или повреждения труб. Даже в этой ситуации все расходы ложатся на плечи конечного потребителя.

Иногда ситуация может быть совсем другой, когда батареи настолько горячие, что приходится открывать окна, чтобы проветрить помещение. В этом случае приходится платить, по сути, за обогрев улицы, что также не считается правильным. Избежать проблемы помогут регуляторы, которые часто устанавливаются вместе с теплосчётчиками на отопление.

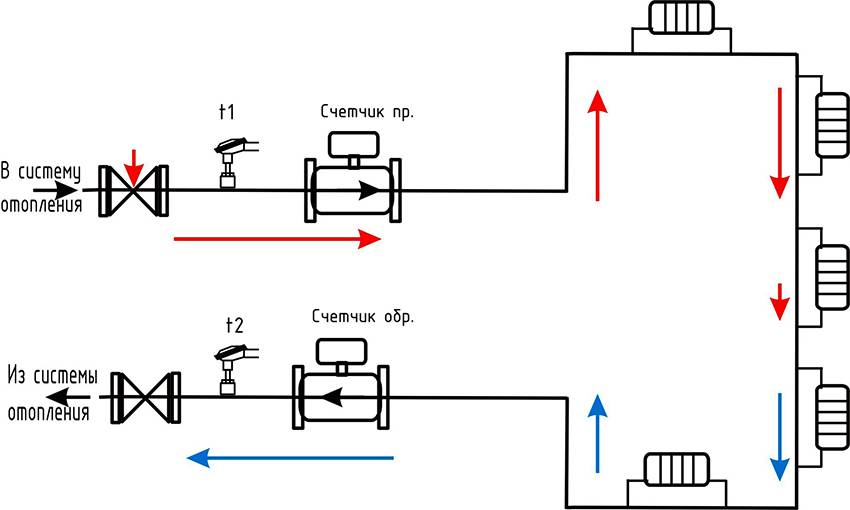

Схема работы счетчика отопления в квартире

Основные преимущества установки теплосчётчика в квартире

Счётчик тепловой энергии монтируется непосредственно на трубу, через которую поступает отопление в квартиру, и рассчитывает только количество реально использованного тепла. Если к устройству дополнительно установить ещё и терморегулятор, управляющий поступлением воды, то удастся контролировать и расход горячей воды, который при необходимости можно уменьшить. В результате проделанных работ конечная цифра потребления будет значительно ниже той, что определили по нормам.

После монтажа и регистрации прибора учёта тепла в квартире можно быть уверенным, что в платёжке будут учитываться только затраты на отопление жилья. За потери тепла в процессе транспортировки или за сопутствующие издержки, возникшие вследствие некачественного предоставления услуг теплогенерирующей компанией, после установки платить не придётся. Учёт тепла счётчиком проводится на основании таких показателей:

  • потребления горячей воды, доставленной в квартиру;
  • температуры воды на входе в систему отопления и на выходе из квартиры.

В результате расходов определяется размер теплопотребления за день, месяц или год, рассчитанный в гектакаллориях. Современные квартирные счётчики тепла имеют возможность сохранять данные о ежемесячном потреблении тепла на протяжении продолжительного периода, обычно до 10 лет. Некоторые приборы отличаются дополнительной опцией, которая позволяет подключить его к компьютеру и передавать показания через интернет.

Главное преимущество счетчика – это возможность значительно сэкономить финансы

Если есть сомнение, выгоден ли счётчик на отопление в квартире, можно обратить внимание на простой расчёт: цена устройства вместе с установкой составляет от 7 тыс. руб., а минимальный срок службы – 12 лет

На протяжении одного сезона на отоплении по счётчику можно сэкономить от 4 тыс. руб., что зависит от площади квартиры. Соответственно за 12 лет использования экономится минимум 48 тыс. руб., и эта цифра далеко не окончательная.

Затраты по эксплуатации счётчика незначительные, потому как в основном оплачивается только вызов специалиста по поверке прибора, которая осуществляется не чаще, чем раз в 5 лет. Также требуется иногда заменять батареи, но это приходится делать и тем, кто счётчиком не пользуется.
