Столбчатый и свайный фундамент

Необходимость в столбчатом фундаменте впервые возникла в тех регионах, где высока вероятность затопления или близко к поверхности нет плотного слоя грунта. Сваи востребованы в строительстве многоэтажных домов.

Существует три варианта обустройства свайного фундамента:

  1. Фундамент из винтовых свай. Это довольно дорогой вариант, который, тем не менее, отличается высокой скоростью монтажа. В данном случае используются стальные винты, которые вкручивают в грунт. Они и будут основой фундамента. В верхней части стальные сваи связывают, а затем заливают бетонную подушку. Весь процесс занимает 1-2 дня.

Винтовые сваи способны выдержать даже тяжелые чугунные печи с облицовкой из кирпича. Правда, через 50-60 лет, стальные стержни сгнивают.

  1. Буронабивной свайный фундамент. Сначала при помощи бура в грунте высверливают отверстие заданного сечения и глубины. Его стены укрепляют сеткой, устанавливают армирующую конструкцию и заливают бетонную смесь.
  2. Столбчатый свайный фундамент. Предварительный этап работ аналогичен буронабивной основе. Однако в данном случае в отверстие забивают уже готовые деревянные или бетонные столбы. Данный тип фундамента используется для возведения многоэтажных домов и размещения конструкций с большой массой.

Чтобы установить печку в деревянном доме своими руками, легче всего будет обустроить свайный фундамент. Он не потребует значительных финансовых затрат и вполне под силу владельцу дачного коттеджа, даже если он не обладает навыками строителя.

Источники

  • https://StrojDvor.ru/krupnye-konstrukcii/kak-pravilno-ustanovit-metallicheskuyu-pech-v-derevyannom-dome/
  • https://aniko-gas.ru/pechi/pech-kamin-v-derevyannom-dome.html
  • https://indclimat.ru/ustanovka-pechi-v-derevyannom-dome/
  • https://AvtonomnoeTeplo.ru/pechi-kaminy/371-kak-ustanovit-pech-v-derevyannom-dome.html
  • https://banya10.ru/otoplenie-pechi/ustanovka-pechej.html
  • https://mebelclubspb.ru/kaminy/pravil-naya-ustanovka-pechi-v-derevyannom-dome-poshagovoe-rukovodstvo.html
  • https://www.tproekt.com/ustanovka-peci-v-derevannom-dome/
  • https://sdelaikamin.ru/pech-dlya-doma/ustanovka-pechi-v-derevyannom-dome-136
  • https://www.teplodar.ru/help/articles/detail/kak-ustanovit-pech-v-derevyannom-dome/
  • https://probaltur.ru/batarei/ustanovka-pechi-v-derevyannom-dome-kak-pravilno-ustanovit-metallicheskuyu-pech-zheleznyj-kamin-na-dache.html
  • https://karniz-dv.ru/pechi/ustanovka-chugunnoj-v-derevyannom-dome.html

Виды фундаментов для печки в доме из дерева

Лучше всего фундамент для печи в деревянном доме создавать на этапе строительства. Однако это далеко не всегда возможно. Поэтому зачастую приходится разбирать деревянное перекрытие, вынимать грунт, возводить опалубку и заливать бетон.

Для того чтобы выбрать правильный вариант основания, нужно учесть такие параметры:

  • финансовые возможности: в итоговую стоимость входят – материалы, подготовка, основные работы;
  • специфика грунта;
  • характеристики печки – от этого зависит тип и габариты самой фундаментной опоры.

Как правило, в частном домостроительстве применяются 2 вида фундамента – свайный, или столбчатый, и в виде бетонной подушки или ленты. Разберем особенности каждого из них.

На сваях и столбах

Есть 3 способа обустройства основания данного типа:

  1. С помощью винтовых свай, закручиваемых в грунт. Характеризуется быстрой скоростью установки, но высокой ценой – ввиду необходимости приобретения специальных материалов и заказа спецтехники. Кроме того, железный столб в земле служит не дольше 50 лет, а затем разрушается.

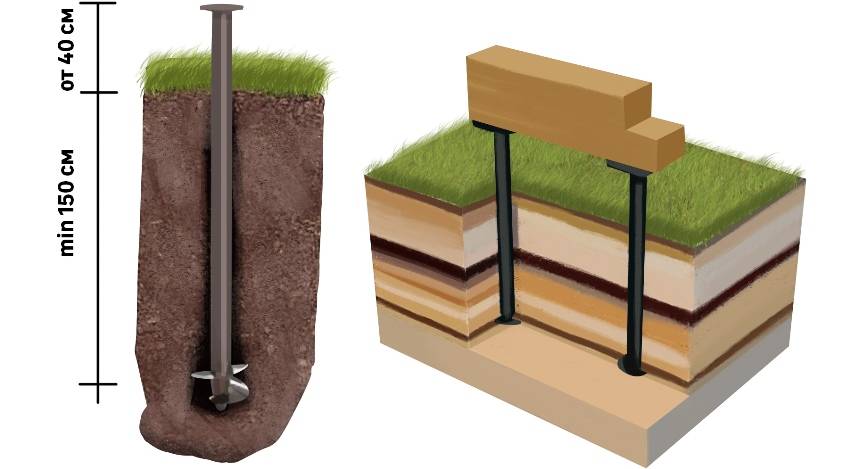

Устройство фундамента на винтовых сваях

  1. Буронабивные столбы. Суть технологии сводится к предварительному бурению скважины определенных габаритов, а затем заливке ее бетонной массой. Сваи подобного вида укрепляются изнутри армирующим каркасом.

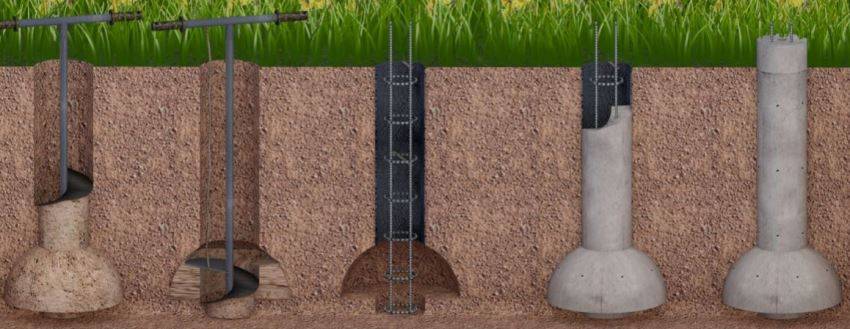

Схема создания буронабивных свай

  1. Столбчатый фундамент. В этом случае применяются готовые ж/б-столбы. Они устанавливаются в предварительно рассверленные отверстия в почве.

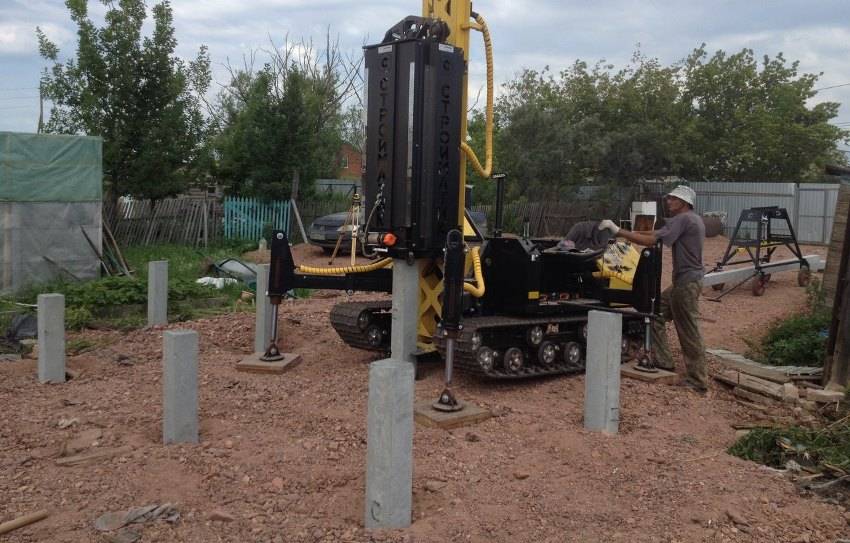

Для забивания железобетонных свай может понадобиться специальная техника

Бетонное основание

По сравнению с уже рассмотренными разновидностями бетонное основание служит дольше, выдерживает больше нагрузок и предполагает меньше затрат. Однако если изготавливать его самостоятельно, то придется потратить достаточно много физических сил и времени.

Существуют 2 его разновидности:

  1. Лента. Строительство сводится к выкапыванию траншеи, обустройству опалубки и заливке формы бетоном. При этом недопустимо соединять конструкцию вместе с лентой под бревно сруба. Так как показатели давления на грунт от дома и печки существенно различаются, что приведет к существенному перекосу и разрушению оснований из-за подвижек.

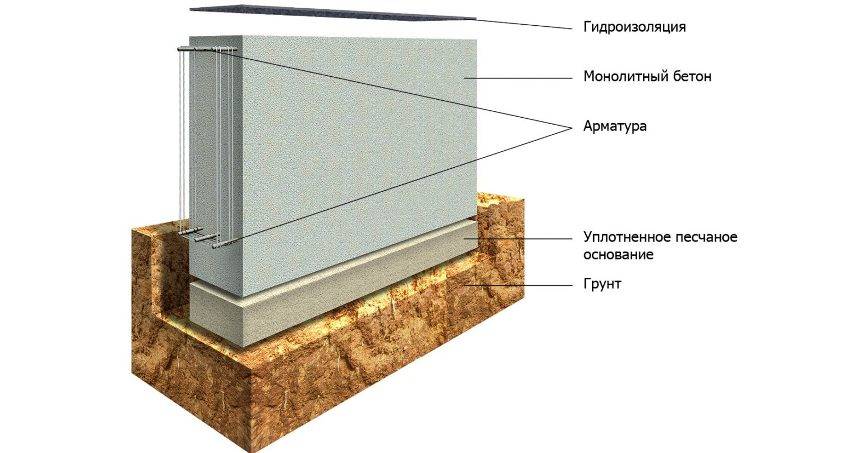

Схема ленточного фундамента

  1. Плита. Изготавливается по аналогии с ленточным фундаментом, только вместо траншеи делается котлован. В итоге получается мелко заглубленный прямоугольной формы плитный фундамент.

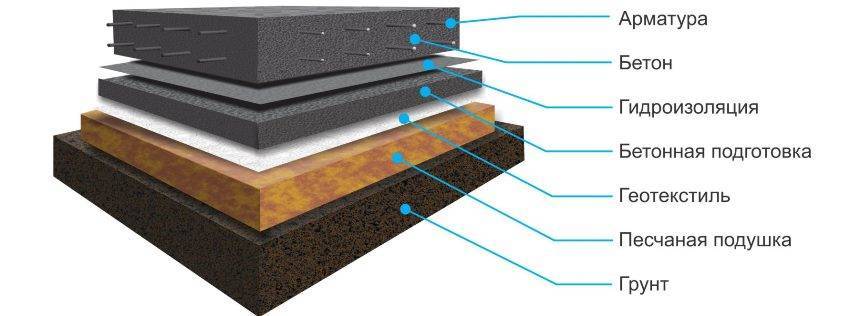

«Пирог» плитного основания

Единственный недостаток бетонного основания – длительное ожидание мгновения начала готовности. Бетон должен набрать прочность. Происходит это не ранее, чем через 28 дней с момента заливки.

Подготовка к установке печи-камина

Из помещения, где стоит печь, вынесли не подлежащую влажной уборке мебель, пол вокруг печи накрыли полиэтиленовой пленкой. Перед разбором кирпичной печи прочистили ее дымоход. Эта малоприятная операция существенно снизит количество сажи, летящей с отколотых кирпичей.
Демонтаж печи начали с трубы. Если дымоход целиком кирпичный, разбирать начинают с крыши. В случае комбинированного дымохода, когда средняя и нижняя его части кирпичные, а верхняя состоит из асбестоцементной, керамической или металлической трубы, последнюю следует предварительно закрепить. После удаления всех кирпичей трубу вытаскивают.
Границы печного фундамента, которые видны по обрезанным половицам, и отверстие в потолке для дымохода стали отправной точкой для установки печки-камина. На площадку с печным фундаментом установили перегородку из древесностружечных плит ОСП.
Созданную перегородку из ОСП теплоизолировали огнеупорными плитами суперизола. Это позволило уменьшить расстояние от задней стенки печи-камина до стен перегородки с 1 метра (обычная норма для деревянных стен) до 20 см.

Монтаж дымохода

Устанавливая дымоход в деревянном доме, используют негорючие стройматериалы, изнутри прокладывают фольгированную вату. Над камином, на высоте как минимум 0,3 м, создается кожух для защиты деревянного потолка.

При монтаже вентиляционных отводов возможны два варианта:

  • вентилируемый, это более рациональный способ охлаждения трубы дымохода за счет движения охлажденного воздуха;
  • невентилируемый, когда все щели в трубе дымохода тщательно теплоизолируют.

Если строительство камина запланировано на этапе проектировки дома, есть возможность продумать основные моменты сразу:

  • выбрать удобное пространство для будущего дымохода с учетом близости балок, стропил;
  • усилить фундамент дома в месте будущего расположения камина.

Самым безопасным и долговечным вариантом в таком случае для деревянного строения является трехслойный коренной дымоход. Он обладает огромным весом, до 100 кг.

При возведении дымохода в уже выстроенном доме возникает неудобство, связанное с нехваткой свободного пространства при выборе в его расположении. В этом случае хорошим вариантом является двухконтурный дымоотвод из нержавеющей стали.

Шахту трубы дымоотвода важно качественно подготовить. Деревянные материалы, соприкасающиеся с трубой, необходимо поменять на кирпич

Также необходимо учесть возможность влияния усадки в этих местах. Поэтому расстояние между дымоотводом и потолком формируют побольше.

Монтаж и использование камина в деревянном доме должны производиться строго с соблюдением строительных норм и противопожарных требований. Самостоятельно, без специальных знаний производить его установку не рекомендуется.

Для удаления скопившегося нагара следует периодически приглашать специалиста.

Для защиты от вылетающих искр можно предусмотреть установку дверцы с жаропрочным стеклом. При желании понаблюдать за пламенем огня, можно ее приоткрыть.

При монтаже камина и дымохода важно добиться максимальной ровности поверхности, иначе, возникающие из-за кривизны завихрения дымовых потоков будут приводить к задымлению. Кирпичные дымоходы имеют прямоугольную форму по сечению, само это уже приводит к возникновению завихрений в его углах, что снижает тягу

В этом вопросе лучшие показатели имеют трубы с круглым сечением, например, трубы, выполненные из нержавейки

Кирпичные дымоходы имеют прямоугольную форму по сечению, само это уже приводит к возникновению завихрений в его углах, что снижает тягу. В этом вопросе лучшие показатели имеют трубы с круглым сечением, например, трубы, выполненные из нержавейки.

При остывании дымоотвода имеет место образование влаги, конденсата. Он попадает в микротрещинки дымохода, что при замерзании приводит к его разрушению.

Чтобы решить проблемы с завихрениями и влагообразованием в кирпичных дымоходах можно использовать вставку из нержавейки.

Кирпичная печь

Полный керамический кирпич – оптимальный вариант для кладки печи в деревянном доме своими руками

Обратите внимание на качество материала. Качественный кирпич имеет примерно одинаковый цвет горения и не имеет дефектов, да и геометрические формы не должны отличаться

Особенности кладки печи из кирпичей

Кладка печи имеет строгую схему, нарушение которой чревато последствиями типа разрушения готовой конструкции или ассиметричного результата. Первый ряд требует особо внимательной кладки, это станет залогом идеально прямых углов и длительной службы агрегата. Перед началом работы кирпичи советуют намочить в ковше с водой.

Приступая к работе, позаботьтесь о приобретении необходимого материала и фурнитуры. Чугунные элементы – наилучший вариант для кирпичной печи: для духовки, плиты, двери топочной, поддувальной, прочистной, ковша, решетки и задвижки. Ковш можно использовать в качестве инструмента в возведении печи. Также профессиональные печники имеют свои наборы для кладки печей. Вы можете их арендовать или купить в строительных магазинах.

Глиняный раствор или раствор от производителей выбирает каждый под себя, но специалисты рекомендуют брать готовые растворы из-за их улучшенных качеств. Глиняный раствор изготавливают из песка и глины с водой.

Печники делятся хитростью: одинаковую толщину шва получают, используя две тонкие проволоки как прокладку между кирпичами.

Здесь же уместно знать еще несколько советов:

  1. Соблюдение перевязки швов повысит прочность кладки.
  2. Перед тем, как класть кирпичи в раствор, его выставляют и подгоняют в сухом виде.
  3. Повороты для выхода газов лучше округлять для плавного выхода.

После укладки 2-3 рядов из углов устанавливают вертикальные направляющие в виде веревок или деревянных реек. Веревки привязываются к гвоздям на четырех сторонах печи и к потолку.

Колосниковая решетка должная быть чугунной для того, чтобы выпавшие угольки там догорали. Поэтому данный элемент устанавливается с зазором и иногда со скосом. Горение угольков в таком месте безопасно. Затем устанавливается топочная дверь на монтажной проволоке, которую помещают в швы, чтобы она не плавилась во время длительного горения топлива. В остальном помогут кирпичи, доски и другие приспособления.

Последний ряд, на котором будет установлена плита, сначала кладется без раствора, чтобы очертить расположение плиты. Выбираем паз, кладем в него асбестовый шнур, и только потом кладем его на раствор. Варочные печи на этом этапе дополнительно могут быть оснащены полноценными духовками и даже баком для подогрева воды. При отсутствии электронной, печная духовка может выполнять ее функции.

Во время работы по кладке дымохода не забудьте о необходимости установки задвижки на канал летнего хода. Она располагается во внутреннем углу отделения для варки.

Стенки колпака выкладываются до проема на потолке. Несколькими кирпичами перекрывается печка, и просвет между ними заполняется минватой. Это делается для того, чтобы обеспечить дополнительную теплоизоляцию и увеличить обогрев.

Далее стоит выложить из кирпича декоративный поясок по верху готовой конструкции, и приступить к устройству дымоходной трубы. Кирпичный вариант более долговечен, по сравнению с асбестовым и металлическим.

Готово! Вы смогли установить печь в деревянном доме! Теперь осталось только провести внешнюю отделку в соответствии с вашими индивидуальными предпочтениями и вкусами.

Таким образом, дровяной вид обогрева через века все же остается главным видом топлива на даче

И, выбирая вид печи, стоит обращать самое главное внимание на пожарную безопасность. Несмотря на то, что процесс кладки – непростая и трудоемкая работа, ее можно делать своими руками и остаться при этом довольными

Бетонная основа

Перед тем, как установить металлическую печь в деревянном доме, чаще всего предпочитают заливать бетонный фундамент с армированием.

Среди его несомненных достоинств – высокая несущая способность, простота самостоятельного исполнения и невысокий уровень затрат.

К недостаткам бетонного фундамента можно отнести длительное время на его обустройство.

Основа под печь из бетона может быть выполнена двумя способами:

  1. Ленточный фундамент . По размеру будущей печи по ее периметру выкапывают траншею, углубляя ее ниже точки промерзания. После установки армирующей сетки заливается бетон.

Обратите внимание, что такая ленточная основа не должна быть связана с общим фундаментом здания, поскольку в зимнее время он может выдавливаться из грунта. Иногда высота подъема стен из грунта может достигать 20-30 см, поэтому при наличии одного цельного фундамента облицовочная кладка на печи может потрескаться

В некоторых случаях деформации подвергается и сама металлическая печь. Как бы то ни было, СНиП запрещает заливать общую основу под печь и, собственно, здание.

  1. Монолитная бетонная плита . Для установки печи камина на даче такой способ применяется довольно часто. Толщина плиты достигает 15-20 см, чего оказывается достаточно для получения прочной основы, рассчитанной на высокие нагрузки.

На предварительно очищенную площадку сначала насыпают подушку из смеси песка и гравия. Ее поливают водой и тщательно утрамбовывают. Затем настилают гидроизолирующий слой и выставляют маяки для дальнейшей заливки стяжки. По окончании работ бетон прикрывают пленкой и следующие две недели поливают водой. Это нужно, чтобы стяжка не растрескалась.

Любой из описанных видов бетонного фундамента засыхает и упрочняется очень медленно. Монтаж печи с последующей облицовкой на такую основу можно начинать не ранее, чем спустя 28-30 дней после заливки.

Постройка из кирпича

Пошаговая инструкция по установке кирпичного камина поможет даже начинающему мастеру создать прочную и функциональную конструкцию своими силами. Проще всего сделать угловой камин.

  1. Подготовка. Фундамент заливают с тем расчетом, чтобы вокруг цокольного этажа печи оставалось по 5 см. Используют цементный раствор, тщательно выравнивают каминный фундамент, выверяют по уровню, накрывают полиэтиленом и оставляют до высыхания.
  2. Выбор материала. Для создания такой печи необходим тщательно отобранный кирпич, одинаковый по высоте и ширине а также по цвету. Поверхность кирпичей не должна иметь повреждений, шероховатостей и других дефектов. Выбрать надо действительно лучший материал из возможного.
  3. Подготовка глины. Глина для печей замачивается в воде с таким расчетом, что на 100 кирпичей понадобится 3 ведра раствора. Глину смешивают с чистым мелкозернистым песком в соотношении 1:1 или 1:2. Жирные глины требуют больше песка, из тощих придется, наоборот, вымывать лишний. Идеальная глина для печи, если из нее сделать шарик и бросить его на пол, сплющится, но не даст трещин, и уж тем более не раскрошится.
  4. Подготовка кирпича. Каждый кирпич зачищается наждачной бумагой до полной гладкости поверхности. Затем они замачиваются в ведре с водой на несколько минут. Это нужно для того, чтобы кирпичи набрали воду. тогда кирпичи при кладке не будут забирать влагу из глиняного раствора и печь получится прочнее.
  5. На фундамент укладывается рубероид в несколько слоев, сверху него — кирпичи. Монтаж каминов требует предельной точности в процессе кладки. Каждый ряд кирпичей должен находиться четко над предыдущим, а интервалы между кирпичами на всем протяжении строительства сохраняются равными 5 мм.
  6. Первый ряд кирпичей укладывается ребром. Выкладывая печь постоянно нужно сверяться с уровнем — ряды должны быть строго горизонтальными. Углы в обязательном порядке должны быть прямыми.
  7. Камин своими руками строится согласно чертежу с раскладкой на порядовку. После 3 ряда в конструкцию закладывают пару металлических штырей — к ним будет крепиться каминная решетка. Боковые порталы монтируются из половинок кирпичей.

  8. Когда кладка готова, поверхность печи затирают средством для отделки печей и каминов.
  9. Сооружение дымохода — самый ответственный этап. Здесь особые требования предъявляются и к раствору: никаких мелких камешков и мусора в нем быть не должно.
  10. Место перехода трубы через кровельный пирог — наиболее трудный участок. Здесь необходимо устроить разделку — расширение кладки, которое необходимо для пожарной безопасности печи. Кроме кирпича разделку выполняют из железобетонной плиты с отверстием под размер трубы. Вообще, печь не обязательно оснащать кирпичной трубой, вместо нее иногда используют керамическую или асбестоцементную. Работы в этом случае упрощаются, но усложняется растопка камина, особенно если его давно не топили.
  11. Каминный дымоход сооружается строго вертикально, внутренняя его поверхность должна быть идеально гладкой. Даже малейшие потеки глины внутри трубы необходимо аккуратно удалить влажной салфеткой.
  12. Кровельный пирог закрывается специальным напуском, предохраняющим перекрытия кровли от перегрева и возгорания. Внешняя часть каминной трубы кладется уже не на глину, а на цементный раствор.
  13. Топка печи должна быть не только функциональной, но и декоративной, поскольку она является центральным элементом камина. Наибольшей популярностью пользуются арочная и клиновидная топки.
  14. Над каминной топкой устраивается дымовая камера. Между ними сооружается карниз, который, выступая, защищает комнату от искр и копоти.

Безопасность превыше всего

Монтаж печи-камина — это легкий, но требующий тщательного подхода процесс, с которым сможет справится даже неопытный строитель. Однако, он требует работы со строительными материалами, и предполагает нахождение на крышах и отвесных стенах

Поэтому очень важно во время установки использовать страховочные тросы и защитные приспособления, такие как перчатки, шлем, строительную одежду — это поможет избавиться от лишних травм, и ранений

Установка камина-печи требует глубокого изучения инструкции и правил установки. Не стоит торопиться в процессе монтажа. Лучше перепроверить все расчеты и уточнить детали перед началом ремонтных работ — это убережет вас и ваш дом от непредвиденных последствий.

Отделка

Для придания камину более привлекательного внешнего вида, выполните его финишную отделку. Чаще всего применяются следующие методы отделки:

  • покраска;
  • оштукатуривание;
  • облицовка плиткой, камнем и прочими подобными материалами.

    Отделка

Конкретный вариант отделки выбирайте на свое усмотрение. В случае если камин вам нравится и без финишной облицовки, расшейте швы кладки при помощи специального инструмента и тщательно очистите поверхность конструкции от лишнего раствора.

В остальном же внешний вид камина зависит исключительно от вашей фантазии и личных предпочтений.

Следуйте полученным рекомендациям, и готовый камин, возведенный собственными силами, будет долгие годы обогревать и украшать вашу комнату, эффективно справляясь со всеми возлагаемыми на него задачами.

Удачной работы!

Правила пожарной безопасности

Стены от печки защищают жаропрочным материалом

Дерево – материал горючий. При монтаже стальной или чугунной печи в доме необходимо жестко следовать правилам пожарной безопасности.

  • Установка выполняется на защищенный пол: металлический лист, выложенный керамикой фрагмент пола, минеритовая подложка. Размеры такой поверхности превышают габариты корпуса на 50–70 см по периметру.
  • Между деревянной стеной или мебелью и стенкой корпуса должно сохраняться расстояние в 60–100 см.
  • Защита стены от печки в деревянном доме выполняется жаропрочным материалом, наподобие суперизола, асбестовым листом. При этом дистанция между корпусом и стеной сокращается с 1 м до 20 см.
  • Дымоход выводят через перекрытия и крышу, используя металлические гильзы, заполненные негорючим материалом. Рекомендуется потолок в месте прохождения трубы, тоже изолировать асбестовым или металлическим листом.
  • Между потолком и верхней частью печки оставлять дистанцию в 1,2 м, не меньше. От двери топки до противоположной стены должно быть не менее 1,3 м.

Разновидности каминов для деревянного дома

При выборе печи для деревянного дома важно подобрать модель не только эффективную, но и пожаробезопасную:

Русская печьзанимает много места, поэтому идеально подойдет для большого дома. Помимо надежного отопления даёт возможность готовить, для этого достаточно установить варочную поверхность и духовку.

  • Печь-камин, как видно из названия, содержит и камин, и печь. Это довольно безопасный и эффективный вид каминов. Его конструкция позволяет быстро и эффективно прогреть помещение, что очень актуально зимой, особенно, если есть перебои с газом либо электроснабжением. Такие конструкции могут быть чугунными или стальными.
  • Биокамин прост в установке и эксплуатации и очень облагораживает интерьер дома. В качестве топлива используется экологически чистый биоэтанол в жидком виде.
  • Электрический камин также отличается несложным монтажом, удобен в использовании, безопасен, но зависит от подачи электричества.
  • Газовый камин отличается хорошей теплоотдачей, простым розжигом и отсутствием нагара и копоти, но требует наличия газопровода.

По расположению они могут быть:

  • Фронтальными, устанавливаются вдоль стен;
  • Угловыми, заполняют угол комнаты и занимают относительно не много места;
  • Островными, устанавливаются вдали от стен.

Подробный расчет размеров будущей конструкции

Отопительное сооружение должно хорошо функционировать, то есть, проект, а также все необходимые чертежи, должны полностью соответствовать установленным требованиям. К ним можно включить такие моменты:

Приблизительные размеры углового камина

  • угловой камин должен иметь отличную тягу, что в дальнейшем позволит исключить возникновение задымленности в помещении. Более того, тяга должна способствовать легкому и быстрому разжиганию огня;
  • непосредственно отопительная конструкция должна обеспечивать равномерный прогрев посредством высокой теплоотдачи;
  • камин, который не используется, не должен становиться причиной охлаждения здания;
  • угловой камин своими руками является достаточно компактным сооружением, и послужит великолепным дополнением к интерьеру.

Чтобы обеспечить максимальное соблюдение всех качеств, следует сделать правильные просчеты размеров конструкции и отдельных ее элементов.

Топка

Разрез углового камина

Правильно подобранные размеры топки смогут обеспечить не только уютный интерьер, но также и необходимое количество тепла. Как правило, его размеры рассчитывают с учетом общей площади комнаты. Величина, которая получается в итоге, делится на 50. Полученное значение и будет являться предположительной площадью проема топки.

Немаловажным считается сделать правильный расчет глубины очага, поскольку именно от этого показателя зависит общая эффективность работы камина. Предположительная глубина топки должна составлять примерно половину от ее общей высоты.

В том случае, если размеры будут увеличены – камин не сможет обеспечить комнату необходимым количеством тепла, так как жар сразу же будет выходить в трубу, а для того, чтобы поддержать огонь, понадобится огромное количество топливного материала (в данном случае дров).

Если же угловой камин из кирпича будет иметь топку, глубина которой менее требуемого размера относительно ее высоты, то велика вероятность возникновения сильного задымления в помещении.

Угловой камин своими руками – проект

Дымоход

Рассчитать размеры дымоотвода является не менее важной задачей – именно это предопределяет качество тяги. Так, для этого следует выяснить высоту и диаметр дымоотводной трубы

Зачастую, максимально приемлемой пропорцией считается сечение дымохода, с размером 1:10 от общей площади окна топки. Полная высота дымохода – не менее 5-ти метров, однако в некоторых случаях существует потребность поднять ее значительно выше.

На сегодняшний день, существуют специально разработанные программы, с помощью которых можно быстро выполнить необходимые расчеты, грамотно составить проект, создать чертежи будущей конструкции, а также может быть разработана порядовка камина.

Порядовка

Порядовка углового кирпичного камина

Как только с габаритами отопительного сооружения определились, необходимо разработать четкую последовательность выполнения дальнейших работ. Как правило, для этого существует такое полезное понятие, как порядовка. Стоить отметить, что угловой камин своими руками возвести просто «на глаз» не удастся. Положительный результат можно получить исключительно при условии строгого выполнения инструкции, а также, если будет строго соблюдена порядовка.

Порядовка необходима для того, чтобы видеть каждый последующий шаг в работе, а также, чтобы правильно выполнить расчет требуемого количества материалов.

https://youtube.com/watch?v=pc7kEKd9u4k

Угловой камин своими руками – пошаговая инструкция

Непосредственно порядовка камина начинается с ряда, который укладывается на фундамент:
Первый кирпичный ряд обеспечивает выравнивание уровня фундамента относительно уровня полового покрытия. Ряды второй и третий – фундаментальное основание камина.

Очень важно следить за тем, чтобы укладка кирпичей происходила как можно плотнее.
Четвертый и пятый ряды – обустройство зольника. Ряд шестой – оформление днища печи

Ряд шестой – оформление днища печи.

Седьмой – процесс формирования оклада печки.

От восьмого и до тринадцатого ряда включительно, выполняется кладка стен камина.

От четырнадцатого ряда до девятнадцатого включительно, необходимо сложить дымосборник.

С двадцатого ряда по двадцать пятого включительно, обустраивается дымоотвод.

Важно! Порядовка считается немаловажным этапом, от которого будет полностью зависеть результат работы и функциональность камина.

Необходимость фундамента для металлической печи

Если печь весит более 750 кг, под нее необходимо строить основание. Нередко чугунная каменка с объемной сеткой весит и 900 кг. При весе в 600 кг также советуют сделать фундамент, так как со временем под тяжестью агрегата пол деформируется и печь может перекосить.

Разновидности фундаментов под печь

Самый надежный фундамент для металлической печи — монолитный

Вес в 750 кг и больше как нагрузка для фундамента не так уж и велик. Однако специфика самой конструкции ограничивает выбор. Различают 3 варианта.

  • Монолитный – самый популярный. Глубина залегания должна быть ниже точки промерзания, в большинстве случаев достаточно 50 см. Размеры основания превышают габариты печного корпуса на 30 см по периметру. Такой фундамент обеспечивает абсолютную стабильность аппарата.В северных широтах глубина залегания может достигать 2 м. В этом случае большую часть ямы засыпают песком и щебнем и утрамбовывают, а собственно плиту делают обычной.
  • Ленточный – предполагает рытье траншеи по периметру основания и сооружение опалубки. В этом случае материалов расходуется меньше, но необходимость сооружать сложную опалубку и армирование нивелирует преимущества легкого фундамента.
  • Блочный – яму под фундамент роют как для монолитного основания, но наполняют кирпичом или, что чаще, крупными готовыми блоками. Самый дешевый вариант.

Принципы монтажа фундаментов

На дно котлована утрамбовывают песок и щебень

Технология сооружения самая обычная.

  1. Под печь роют котлован глубиной около 50 см или больше и размерами, превышающими габариты корпуса на 20–30 см.
  2. На дно утрамбовывают слой песка и щебня толщиной не менее 20 см.
  3. Изготавливают опалубку из досок или фанеры и закрепляют внутри ямы.
  4. Выкладывают нижний слой из крупных кусков бута толщиной в 30 см и засыпают пустоты мелким щебнем.
  5. Заливают опалубку жидким цементно-песчаным раствором.
  6. Выкладывают следующий слой и вновь заливают цементом. Операцию своими руками повторяют до тех пор, пока до поверхности пола не останется 6–7 см.
  7. Заливают последний слой бетонной стяжкой. Пока не схватится бетон – 3 недели, его периодически смачивают и закрывают полиэтиленом.

Гидроизоляцию фундамента выполняют чаще рубероидом.

Как сложить угловой камин из кирпича: фото, схема кладки

За 1-2 суток до начала работ нужно поместить в емкость с водой кирпичи в количестве, которое потребуется для работы в течение дня. Подготовить глиняный раствор и дать ему созреть в течение 24 часов.

Схема порядовки угловых каминов из кирпича

Самые нижние ряды кирпичей нужно выкладывать строго по схеме порядовки. От правильности расположения элементов кладки зависит вертикальность стенок и качество дальнейшей работы. Существует старинная схема для устройства углового камина авторства мастера В. Быкова картинка ниже. Для строительства такого камина нужно залить фундамент треугольной формы.

Выложить на фундамент ряд кирпичей без раствора, для подгонки к разметке. Убрать камни и нанести на фундамент грядку раствора для кладки. Установить угловой кирпич и выложить рядом еще 2, формируя указанный на схеме первый слева вертикальный ряд. Камни нужно прижимать к раствору, чтобы он слегка выдавливался из-под них. Контролировать горизонтальность кладки по уровню. Если один из кирпичей немного выступает вверх, легким постукиванием рукоятки мастерка выровнять его с остальными. После этого нанести грядку раствора вдоль смежной стены и выложить перпендикулярный ряд кирпичей. Выровнять горизонталь. Постепенно заполнить всю поверхность фундамента.

Кирпичи следующего уровня на схеме уложены по-другому. Это необходимо для перевязки рядов, чтобы постройка была монолитной и не рассыпалась. Выложить этот ряд, проверяя горизонтальность поверхности и соблюдая точное расположение камней.

При устройстве третьего ряда нужно по отвесу выверить вертикальность уголков и стен. В дальнейшем это нужно делать на каждом вновь выложенном уровне, подбивая кирпичи рукояткой мастерка. Следующий, четвертый уровень, перекрывает выполненные на предыдущем ряду зубцы. Фасад нужно выкладывать как можно аккуратнее, подбирая самые ровные кирпичи.

В слой, который будет выложен после этого, нужно вмазать стальные вставки, как указано на порядовке. На них будет опираться решетка колосника в 6 ряду. Для того, чтобы под камина дольше оставался ровным и не разрушался от действия температуры горящих дров, его можно выложить из шамотного кирпича. Схема этого не предусматривает, но долговечность камина значительно повысится при таком дополнении.

Уровни 14-16 выкладывают, немного выдвигая камни на задней стенке внутрь отверстия дымосборника, сужая его до указанных на схеме пределов. В ряду №17 кирпич на заднике укладывают так, чтобы образовалась небольшая полка — дымовой зуб. На этом же слое нужно уложить еще один уголок ближе к фасаду для перекрытия свода. Следующий уровень перекрывает свод и формирует начало дымохода (хайло). Это отверстие нужно уменьшить до размера 14×27 см на 19 ряду, и дальнейшую кладку вести так, чтобы сохранять параметры просвета дымохода. На 22 уровне ставят вьюшку, чтобы предотвратить поступление теплого воздуха из комнаты в трубу, когда камин не топят. Перед протопкой вьюшку нужно открыть.

Заканчивают кладку камина рядами 23-25, выполняя их по порядовке. По окончании этих уровней следует установить дымоходную трубу с облицовкой из асбеста (купить в строительном магазине) или возводить дымоход самостоятельно, сохраняя внутренний размер просвета. При проходе трубы через перекрытия дома следует изолировать их от деревянных деталей асбестовыми листами.

Камин без фундамента это просто

Чтобы построить своими руками угловой камин без фундамента и кирпича достаточно проделать несколько шагов. Вначале вам потребуется установить каркас в виде металлических или алюминиевых полосок. Далее потребуются листы гипсокартона, отделочные материалы.

Устанавливаем форму под камин

После того как форма будет готова, дайте отстояться 2-3 дня и после произведите пробную протопку. В первый раз разжигать свой камин нужно понемногу, начиная с бумаги, так как неподготовленный дымоход не будет развивать достаточной тяги, и дым пойдет в помещение. Только после того, как дым начнет тянуть в трубу, можно добавить в огонь немного щепы, а затем и дров.

Для установки камина без кирпича потребуется:

  • гипсокартон (кальциум силикат) — на рынке его можно найти под названием Super Isol;
  • металлическая форма (потребуется соорудить готовый каркас);
  • ножницы по металлу;
  • шуруповерт;
  • шпаклевка;
  • уровень;
  • шурупы;
  • болгарка;

Для большей пожарной безопасности и лучшей теплоизоляции рекомендуется использовать пару дополнительных листов гипсокартона.

На этом пошаговое руководство заканчивается и остается насладиться результатами от проделанных работ. В завершении статьи смотрим видео как другие люди устанавливают классический камин:

Особенности возведения каминной перемычки

Перекрытие проема можно создать из перемычек, сделанных из металла или железобетона. Но это является неправильным решением, поскольку металл при чрезмерном нагревании способен расширяться. А это приведет к разрушению кладки.

Самое подходящее решение для дровяного камина — арочное перекрытие из кирпича. Технология его возведения предусматривает такие действия:

  • возведение боковых стенок до самого перекрытия;
  • монтаж опалубки;
  • под брус, уложенный по вертикали, подкладываются клинья;
  • на опалубке делаются отметки, которые показывают расположение кирпичей с учетом шва;
  • количество материала должно быть нечетным;
  • осуществляется кладка кирпича с выступом перемычки до 5 см.

Устройство арочной перемычки предполагает равномерную укладку кирпичей с обеих сторон. Причем делается это от края к центральной части. Правильность осуществления кладочного процесса проверяется с помощью лески, которую натягивают в центре перемычки.

Швы должны иметь клиновидную форму. Их толщина составляет от 3 мм (в нижней части) до 1,5 см (вверху перемычки). Замочный кирпич, который расклинивает арку, размещается в вертикальной плоскости. После кладочных работ должно пройти 8-14 дней, в течение которых застынет раствор и материал займет свое место.

Далее происходит удаление опалубки:

  • снизу изымаются клинья;
  • в верхней части вынимается по одному кирпичу;
  • происходит опускание и разборка брусков.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
