Как правильно подключить инфракрасный обогреватель

Выбираем терморегулятор для инфракрасного обогревателя

Если же говорить о приобретении и подключении терморегулятора к инфракрасному обогревателю в качестве отдельного элемента, то здесь главное сделать правильный выбор при покупке. При помощи небольшой таблицы можно сравнить несколько наиболее доступных моделей. Краткая характеристика и стоимость термостатов для обогревателей:

Название модели	Особенности и характеристики	Стоимость, руб.
Ballu RTR-E 6202	Простое механическое управление. Универсален для использования с любыми приборами, и в любых помещениях.	1100
Ballu TA2N-S	Механическая регулировка температурных режимов совмещена с функцией включения и выключения. Есть диодная лампочка, указывающая на текущее состояние прибора.	700
Eberle RTR — E6163	Универсальный прибор, подходит не только для обогревателей, но и для подсоединения к системе обогрева пола. Имеет диапазон регулировки температуры от +5 до +30°.	1150
Eberle Instata 2	Кнопочная модель, оснащенная небольшим черно-белым дисплеем для выставления температуры.	2850
Eberle Instat +3r	Современная модель электронного термостата, который поддается программированию.	3600

Какую именно модель вы захотите приобрести, зависит только от ваших желаний и возможностей. Разнообразие и функциональность приборов, представленных в продаже, способно удовлетворить требования даже самого взыскательного покупателя. Сегодня вы можете без труда приобрести как устройства для дома или сада, так и, например, инфракрасные обогреватели с терморегулятором для курятника или любых других целей

Недооценивать важность использования терморегуляторов в работе отопительных приборов сложно. Ведь речь идет не только о поддержании комфортной температуры в любое время года, но и о существенной экономии и безопасности

Особенно учитывая тот факт, что приобрести самый простой механический терморегулятор под силу каждому.

https://youtube.com/watch?v=PdzRIbDkVjo

Выгодно ли отапливать ИК обогревателями

Может показаться, что стоимость отопления с помощью электрических излучателей непомерно высока. Но это справедливо только в случае эксплуатации обогревателей без терморегулятора, работающих в постоянном режиме.

Если провести расчет отопления в квартире, можно получить точную стоимость расходов.

• При условии использования терморегулятора, обогреватель будет работать только 60% времени.
• Для прибора отопления на 2 кВт, потребуется всего 1,2 кВт для работы в течение часа.
• В течение суток обогреватель потратит 29 кВт, в месяц 870 кВт.
• Высчитать расход электроэнергии при отоплении жилья за месяц можно по средней стоимости электричества, установленной для региона проживания.

Подробная инструкция по установке и подключению своими руками

Насладиться всеми вышеперечисленными преимуществами можно только правильно установив прибор. Работа проводится в 5 этапов и требует четкого соблюдения инструкции.

Подготовительный этап

Для начала необходимо с набором инструментов, чтобы во время монтажа не пришлось отвлекаться. Обязательно должны присутствовать:

1. Рулетка.
2. Пирометр.
3. Отвертка.
4. Шуроповерт.
5. Дрель (перфоратор).
6. Плоскогубцы.

Где и как установить ИК обогреватель?

На данной стадии определяются с местом крепления инфракрасного обогревателя. Его можно установить на стене, потолке, с уклоном.

ИК с мощностью до 800  Вт устанавливают в жилых помещениях. Если речь идет об общественных зданиях, то мощность начинается с 1,5 кВт.

Поверхность должна быть крепкой, чтобы выдержать груз в пределах 20-30 кг.

Нельзя устанавливать обогреватель рядом с  пожароопасными предметами

Место расположения и высота от пола

ИК рекомендуют устанавливать рядом с поверхностями, которые поглощают тепло. Хорошо подойдут дерево, ковры, каменные поверхности. Отражающие поверхности стоит обойти стороной, так как при использовании прибора владелец получит минимальный эффект. электропроводка должна быть протянута по негорючему основанию.

От специфики помещений во многом зависит место обогревателя. Существует оптимальная схема для размещения ИК в жилых домах. Выглядит она следующим образом:

1. Измерить самое холодное место, которое требует обогрева, может пирометр. В случае с установкой сразу нескольких обогревателей, он требуется обязательно.
2. Высота от пола должна составлять 1,5 м в жилых помещениях. В случае, если человек проводит много времени под обогревателем, значение должно начинаться от 1,8 м.
3. Если установка высокотемпературного инфракрасного обогревателя проводится в общественных зданиях, офисах, то расстояние должно быть от 2 м.

Монтаж прибора

Монтаж можно реализовать самостоятельно, не затратив на это ни копейки. Сложность состоит лишь в том, что требуется определенные умение и навыки, а также знания процесса установки.

Во время проведения монтажа и подключения к электросети включать обогреватель запрещено.

Ход работы:

Определить высоту крепления от потолка и пола с помощью рулетки.
Закрутить болты или просверлить отверстие дрелью (перфоратором), если стена бетонная

Важно, чтобы расстояние между точками крепления было одинаковым.
Вставить в просверленные отверстия дюбеля.
Установить крепеж.
Закрепить устройство в фиксирующие отверстия.. Конструкции разных обогревателей могут несущественно отличаться, поэтому не стоит игнорировать рекомендации производителей

Конструкции разных обогревателей могут несущественно отличаться, поэтому не стоит игнорировать рекомендации производителей.

Подключение к электросети

Для экономии энергии и комфортной температуры инфракрасный й обогреватель монтирует вместе с термостатом. Устройство автоматически выключает ИК, когда помещение нагревается до указанной температуры. Как только воздух в помещение остывает, термостат включает ИК.

Подключение к сети вместе с терморегулятором проходит в 4 этапа:

1. Крепят к стене термостат на высоте 1,4 м от пола вблизи инфракрасного обогревателя.
2. Подбирают провод, устойчивый к большим нагрузкам. Его необходимо проложить внутри стен и потолка от ИК к терморегулятору.
3. Провод маскируют штукатуркой или специальными коробками.
4. Проводка нагревателя коммутируется параллельно главной линии.

При установке обогревателей сразу в нескольких комнатах, одного термостата будет недостаточно. На каждую комнату необходимо по одному устройству.

Схема подключения нескольких обогревателей через терморегулятор

Подключение заключается в доводке кабеля нескольких приборов до терморегулятора. Далее термостат присоединяется к распределительной коробке.

Лучшим вариантов считается создание отдельного автомата в распределительном щите. Это предотвратит риск перегрузки.

Варианты подключения

1. К системе тёплого пола;
2. К ТЭНу;
3. К обогревателю.

Подключение термостата к системе тёплого пола

Стандартный терморегулятор тёплого пола идёт в комплекте поставки с подробной инструкцией подключения прибора к системе тёплых полов. Можно подключать ТР самостоятельно, пользуясь обозначениями под клеммниками.

Нагревательный мат тёплого пола

На тыльной стороне регулятора расположены три пары клеммных гнёзд для проводов. Первая пара предназначена для подсоединения двужильного сетевого кабеля. Гнездо «L» – фаза, «N» – ноль.

Вторая пара гнёзд предназначена для соединения с выводами тёплого пола – L1 и N1. Пятую и шестую клемму используют для того, чтобы подключаться к датчику температуры.

Подключение терморегулятора

Регуляторы температуры полов могут быть вставленными в подрозетник или закреплёнными на стене. Термодатчик бывает, как встроенным в корпус прибора, так и установленным на конце выносного кабеля.

В первом случае происходит замер температуры воздуха внутри помещения. Во втором варианте датчик измеряет степень нагрева финишного покрытия пола.

Подключение термостата к ТЭНу

Подключение термостата к электрическому нагревателю приходится осуществлять через магнитный пускатель. Это связано с тем, что мощность регулятора далеко несопоставима с мощностью ТЭНов.

Магнитный пускатель (МП) нужен при управлении термостатом сразу несколькими приборами обогрева. МП врезают в фазовый провод параллельно с терморегулятором. Регулировка режимами работы тенов осуществляется термостатом, ток питания проходит через МП. Это даёт возможность использовать трёхфазную электросеть, что позволяет эксплуатировать нагревательные элементы большой мощности.

Многие ТР оснащены электронными микропроцессорами, которые выдают дополнительно показатели уровня влажности, давления и времени, необходимого для достижения величин заданных параметров.

Подсоединение терморегулятора к обогревателю

Термостаты бывают механического и электронного действия. Последнее время вторые модели активно вытесняют своих механических аналогов. Применение современной электроники позволяет более эффективно управлять температурным режимом в заданной среде.

ТР для обогревателей помещений встраивают в корпуса калориферов или выносят на удаление от приборов отопления. Регулятор, прежде всего, подключается к электрической сети, затем через схему управления соединяется непосредственно с термодатчиком.

Дополнительная информация. Инфракрасные обогреватели соединяются с термостатом в большинстве вариантов через магнитный пускатель. Чтобы выполнить правильное подключение прибора, нужно строго следовать пунктам прилагаемой инструкции.

Особенности, как подсоединяют устройства регуляции температурного режима, зависят от вида отопительных приборов. Это может быть одножильное или двужильное подключение ТР тёплых полов. Подключение двухфазного термостата к нагревательным элементам трёхфазного тока осуществляется только через магнитный пускатель. Для водяного отопления терморегулятор врезают прямо в радиатор. В каждом конкретном случае существует своя схема подключения терморегулятора.

Основной процесс

Подвешивание корпуса

Для начала необходимо определить место установки инфракрасного обогревателя в доме (либо квартире). Как мы уже говорили выше, корпус можно размещать и на потолке, и на стенах, в зависимости от индивидуальных предпочтений хозяев.

Первым делом нужно самому разметить места установки креплений. Для этого используйте рулетку, которой отмерьте одинаковое расстояние от потолка к выбранной области. Рекомендуется также использовать строительный уровень, с помощью которого можно ровно выставить кронштейны в горизонтальной плоскости.

После разметки переходите к сверлению. Если потолок (либо стена) из дерева, просверлите отверстия дрелью. Если придется иметь дело с бетоном, не обойтись без перфоратора. В созданные отверстия необходимо вбить дюбеля и вкрутить кронштейны, после чего можно установить инфракрасный обогреватель на свое место.

Обращаем Ваше внимание на то, что конструкция агрегата бывает различной. Некоторые изделия имеют направляющие, фиксирующиеся в кронштейны. Более простой вариант – цепочки, закрепленные в потолке (к ним и цепляются специальные держатели)

Также на рынке можно увидеть инфракрасные обогреватели на ножке, которые просто ставятся на полу

Более простой вариант – цепочки, закрепленные в потолке (к ним и цепляются специальные держатели). Также на рынке можно увидеть инфракрасные обогреватели на ножке, которые просто ставятся на полу.

Электромонтажные работы

Как мы говорили вначале, процесс подключения инфракрасного обогревателя к сети будет осуществляться с использованием регулятора температуры.

Сначала нужно подключить контакты разборной электрической вилки к клеммным колодкам терморегулятора, которые установлены в корпусе изделия. Каждое «гнездо» имеет свое обозначение: N – ноль, L – фаза. Следует отметить, что как нулевых, так и фазных клемм минимум по две (от сети к регулятору и от регулятора к обогревателю). Все довольно просто – зачищаете жилы, вставляете их в посадочные места до щелчка (либо затягиваете винтики). Обязательно соблюдайте цветовую маркировку проводов, чтобы подключение было правильным.

К Вашему вниманию схемы правильного подключения:

Как Вы видите, подключить инфракрасный обогреватель через терморегулятор довольно просто, главное не перепутать провода и хорошенько поджать их в клеммниках.

Очень важный нюанс заключается в правильном выборе месторасположения регулятора. Не стоит устанавливать изделие рядом с обогревателем, т.к. в этом случае попадающий теплый воздух будет негативно влиять на точность измерений. Лучше всего размещать устройство в более отдаленной зоне, на высоте полутора метра над полом.

Также обратите внимание на то, что установить контроллер нужно в самой холодной комнате, иначе проблема с отоплением не будет решена полностью. Что касается количества обслуживаемых инфракрасных устройств одним регулятором температуры, то тут все зависит от мощности обогревателей. Обычно используют один контроллер 3 кВт на несколько изделий, суммарной мощности не более 2,5 кВт (чтобы был запас не менее 15%)

Обычно используют один контроллер 3 кВт на несколько изделий, суммарной мощности не более 2,5 кВт (чтобы был запас не менее 15%).

Более подробно о подключении терморегулятора к ИК обогревателю вы можете прочитать в нашей отдельной статье, в которой предоставлены несколько схем монтажа!

Чтобы Вы наглядно увидели весь процесс подключения своими руками, предоставляем к просмотру данные уроки:

Как подключить регулятор температуры

Оценка целесообразности установки инфракрасных обогревателей

Класс приборов позволит структурировать помещение на отдельные области, что весьма любят дизайнеры.

Сложности установки инфракрасных обогревателей пленочного типа

Российский поисковик привел на сайт teplodvor.ru. После ряда опытов стало ясно, что калькулятору можно доверять. Установка инфракрасных обогревателей в доме предваряется расчетами. Недолго думая, занесли в расчетные параметры типичные значения:

1. Температура в помещении 20 ºС.
2. Минимальная температура за окном взята минус 20 ºС. Это далеко не самое маленькое значение на территории России, но нет цели загнать производителей инфракрасных обогревателей в условия Северного полюса. Взята лояльная температура, ниже неё бывает мороз в любой точке РФ.
3. Поскольку в видео коттедж деревянный, решено задать стены из сруба максимальной (в калькуляторе) толщины 25 см.
4. Стеклопакеты взяты обычные, с двойным остеклением, в доме, где предполагается установить инфракрасный обогреватель.
5. Высота потолков составляет 2,5 метра, в реальном жилье встречается и повыше. Не стремились создать тяжелые условия для работы инфракрасных обогревателей.
6. Наконец, площадь окон для такого помещения смехотворна. Заданы четыре проема 1,5 х 1,5 метра. Это низкий показатель.
7. Пол взят дощатый, воздвигнут над типичным погребом.
8. Потолочное перекрытие ведет на чердак.

Учитывая, что округлили результат, получается 10 кВт. Это в полтора раза больше, нежели обещают производители пленочных потолочных обогревателей. Возразим, что свод помещений дополнительно утепляется, за счет чего потери снижаются. Добавим, что ухудшается проницаемость паром и возрастает стоимость конструкции. Монтаж потолочного декоративного покрытия становится сложнее, а излучательная способность оборудования, вероятно, получится низкой, что не лучшим образом скажется на эффективности комплекса обогрева. Только кажется, что, если кладешь на потолок теплоизоляцию, сопротивление потолочной плитки допустимо просто отбросить, как слишком малое. Хотя делается из пенополиуретана.

1. Напыляемая теплоизоляция для фундаментов, стен и кровли – пенополиуретан.
2. Утеплитель котлов, бойлеров, водонагревателей – пенополиуретан.
3. Плиты для утепления фасадов, помещений – пенополиуретан.

Получается, что утеплитель сверху и снизу одинаков. А пленка обогревает, в основном, себя. Конструкция получится сандвичевого типа из трех слоев минимум: теплоизолятор, пленка, потолочное декоративное покрытие – что нарушает нормальную проницаемость пара. Мансарды так не строят: просто скатные крыши оборудуют специальными мембранами при выполнении воздушной прослойки облицовки металлочерепицей или шифером. Подобный шаг, вероятно, нарушит технологию возведения здания. Требуется продумать мельчайшие детали.

Умалчивается простой факт, что в многоквартирных домах нужна гидроизоляция, сложная для выполнения. Если зальет сверху нагреватель, хорошо, если не обнаружится ни малейшей трещинки, а прибор не работает в конкретный момент. В противном случае последствия печальны. Ток и вода – несовместимые с человеческой жизнью вещи. И установка инфракрасных обогревателей в квартире дополняется действиями:

1. Проникающая гидроизоляция потолка и верхних краев стен, что стоит немало. Тем, кто не верит, рекомендуем прицениться к Кальматрону (про Пенетрон лучше и не думать).
2. Покупка дифференциального устройства защиты для исключения поражения людей электрическим током.
3. Закупка квоты на мощность, что в многоквартирном доме часто и вовсе невозможно. В высотках нового поколения щиток не такой хлипкий, вероятно, потянет нагрузку.

Плюсы установки инфракрасных обогревателей на потолок

Видим лишь три плюса описанной передовой технологии:

1. Не нужен проект для проведения работ.
2. Внешний вид не портится радиаторами отопления.
3. Работы проводятся в течение дня.

А электричество выходит дороже природного газа. И напомним, котлы охотно потребляют солярку, уголь и дрова. Стоимость не факт, что останется за потолочными инфракрасными обогревателями пленочного типа. С помощью калькулятора определили, что 6 кВт маловато для отопления помещения, потери больше полученной цифры. Хотя площадь специально занижена, а условия выбраны мягкими. Инфракрасные потолочные обогреватели заменят котлы или радиаторы центрального отопления исключительно в мягком климате, там выгодно применять оборудование.

Это если в доме нет горячей воды. А если имеется, электрический нагреватель все равно придется обвязывать, дополнять бойлером для аккумулирования энергии. В данном свете установка радиаторов, прокладка труб, траты на дополнительный рециркуляционный насос смотрятся не так страшно в сравнении с уже проделанной работой.

Как работает терморегулятор?

Такой регулятор состоит из двух основных узлов:

• Датчика температуры, установленного возле источника тепла и/или в отапливаемом помещении.
• Блока управления, обрабатывающего сигналы температурного датчика.

Эти конструкционные элементы взаимодействуют между собой по следующей схеме:

• Блок управления получает программу работы обогревателя, в которой указан температурный режим в помещении или степень прогрева нагревательного элемента.
• Датчик температуры считывает «градусы» в комнате и/или у нагревательного элемента, предавая эту информацию на блок управления.
• Блок управления включает нагревательный элемент в том случае, если переданная датчиком температура меньше запрограммированного значения. И выключает инфракрасную панель, если температура в комнате или у нагревательной пластины превысит запрограммированный параметр.

В итоге потолочные и настенные инфракрасные обогреватели с терморегулятором расходуют только нужный «объем» электроэнергии, прогревая помещение только до нужной температуры. При этом калибровка теплоотдачи и температуры осуществляется с шагом 0,1-1,0 °C

Типовые разновидности терморегуляторов

Современные производители выпускают два типа терморегуляторов:

Механические приборы. У таких регуляторов в качестве датчика температуры используется особая пластина или диафрагма из чувствительного к температурным деформациям материала. Поэтому блока управления у термомеханических регуляторов, по сути, нет. Пластина смыкает или размыкает контакты электрической цепи, питающей инфракрасный нагреватель, под «влиянием» фактической температуры в доме. А все регулирование заключается в фиксации заданной температуры с помощью механического рычага, с помощью которого позиционируют элементы пластинчатого датчика температуры.

• Главное достоинство такого регулятора – возможность работы без подачи электричества к прибору.
• Главный недостаток – низкая точность калибровки – от 0,5 до 1 °C.

Схема подключения инфракрасного обогревателя к терморегулятору

Электронные приборы. Температурный датчик такого прибора фиксирует тепловое излучение, считывая электромагнитные волны определенной частоты. При этом контролируется и температура «за бортом», и градусы в доме. Блок управления такого контроллера принимает сигналы от датчика и обрабатывает их по заложенному алгоритму (программе). У электронных приборов только цифровые органы управления. Алгоритм обработки сигналов от датчика задается с помощью заводских программ или кнопок на корпусе. Информация о температуре и режимах работы выводится на дисплей.

• Основное достоинство такого прибора – высокая точность – калибровка осуществляется с шагом 0,1 °C. Кроме того, наблюдается некоторая автономность управления. Например, инфракрасные обогреватели с терморегулятором для дачи можно запрограммировать на неделю работы по температуре воздуха за пределами дома и даже не выезжать загород для контроля и корректировки работы системы отопления. Механические регуляторы так не могут – пользователю придется «крутить колесико» настройки практически ежедневно.
• Основной недостаток – работа только при наличии напряжения в сети.

Как подключить терморегулятор к инфракрасному обогревателю?

При монтаже терморегулятора нужно ориентироваться на следующие общепринятые правила:

• В каждое отапливаемое помещение монтируется отдельный регулятор.
• Между датчиком температуры и опорной поверхностью нужно установить теплоотражающий экран.
• Инфракрасные обогреватели потолочные с терморегулятором не могут быть мощнее 3 кВт.
• Рекомендуемая высота размещения – 1,5 метра от уровня пола.

Сам монтаж прибора выполняется следующим образом:

• От центрального щита к регулятору «тянут» отдельную линию, которая заканчивается на входящих клеммах «нуля» и «фазы».
• От регулятора к обогревателю тянут подающую электроэнергию линию, стартующую от исходящих клемм «нуля» и «фазы».
• К соответствующим разъемам терморегулятора подключают внешние датчики температуры, соединяемые с регулятором с помощью отдельных линий или беспроводных протоколов связи.

Точные схемы монтажа приводятся в паспортах к конкретным моделям регулирующих приборов.

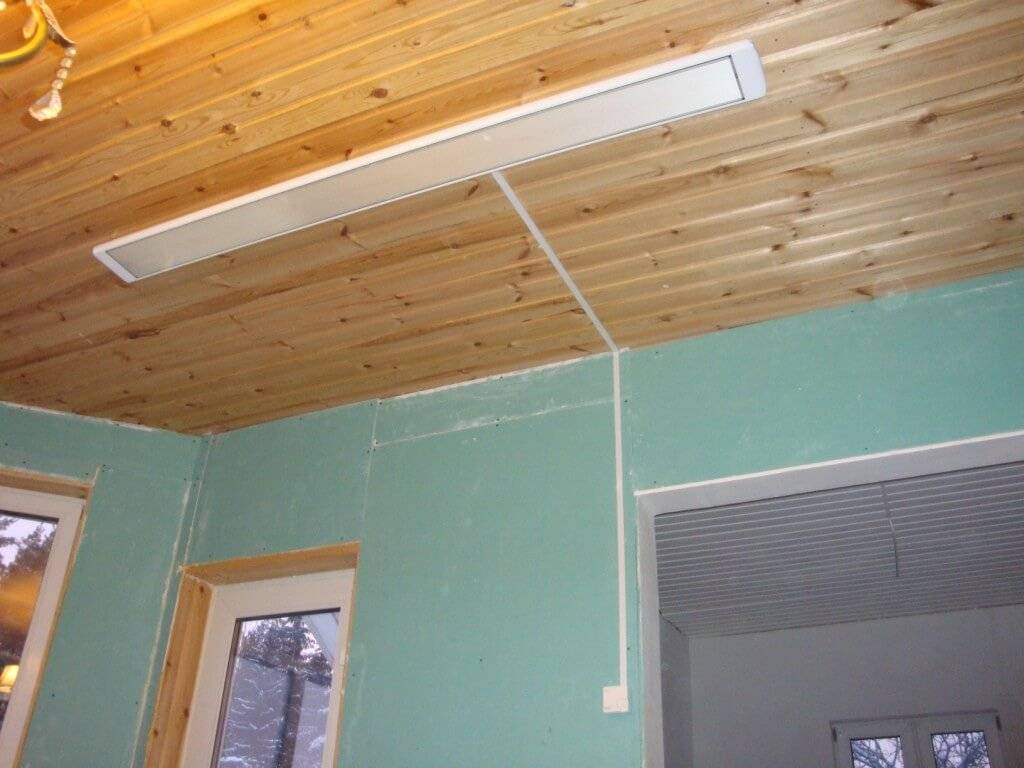

Подключение инфракрасного обогревателя через терморегулятор

У потолочных моделей обязательно должно быть предусмотрено подключение через терморегулятор. Иногда он идет в комплекте. К одному терморегулятору можно параллельно подключить несколько обогревателей, если они установлены в одной комнате. При этом общая нагрузка не должна быть выше 3 кВт.

Важное правило — не располагайте терморегулятор близко к источнику отопления или на сквозняке. В противном случае, он будет работать неправильно. Рекомендуемая высота установки — 1,5 метра от пола

Рекомендуемая высота установки — 1,5 метра от пола.
