Схемы и правила подключения БКН
Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.
Вариант #1 – обвязка с трехходовым клапаном
Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан.
Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.
Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН
По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме
Вариант #2 – схема с двумя циркуляционными насосами
Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.
Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции
Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.
Вариант #3 – обвязка с гидравлической стрелкой
Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.
Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку
Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.
Вариант #4 – использование рециркуляции теплоносителя
Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.
Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей
Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.
Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.
Вариант #5 – система с энергонезависимым котлом
Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.
Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше
Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.

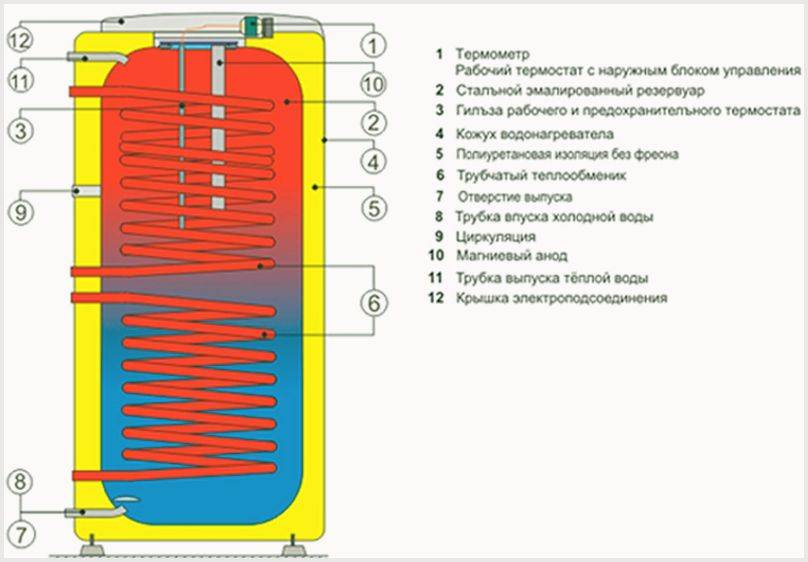

Схема устройства самодельного бойлера косвенного нагрева
Стандартная схема устройства водогрейного прибора в виде бойлера, в основном имеет существенные различия все может зависеть от варианта и конструктивных параметров. Приборы косвенного нагрева не могут сами делать тепловую энергию, но могут быть снабжены встроенными ТЭНами, посредством которых отлично поддерживается температурный режим воды в заранее заданных пределах.
Схема устройства предполагает наличие в конструкции основных составляющих, представленных:
- накопительным резервуаром;
- наружным корпусом;
- теплоизоляцией;
- тепловым обменником;
- местом для подсоединения добавочного Нагревательного элемента;
- ревизионным отверстием;
- входным отверстием для холодной воды;
- входом и выходом для носителя тепла;
- местом подключения термометра;
- рециркуляционной линией;
- выходом для горячей воды;
- магниевым анодом.
Внутри утепленного резервуара вставлен Трубчатый нагревательный элемент с подведенным носителем тепла. Холодная вода поступает через нижнюю часть резервуара, а отбор горячего водоснабжения делается из части сверху.
Водогрейное оборудование такого типа оснащается защитным магниевым анодом. Ультрасовременные и престижные модели снабжены парой дублирующих змеевиков. Поддержание температурного режима обеспечивается ТЭНом с термостатом, встраиваемым сверху резервуара.
Схема нагрева 2-ух типов бойлеров
Также выпускаются бойлеры с неявным типом нагрева, полностью лишенные змеевика. Аналогичная необыкновенная конструкция именуется «резервуар в баке», что обуславливается наличием внутри одного бака второго резервуара. Нагрев воды в аналогичных водогрейных приборах происходит внутри резервуара, а перемещение носителя тепла делается между стенками.
Преимущества и недостатки бойлера косвенного нагрева
Плюсы использования бойлера, сделанного своими руками:
- подключение к центральной системе отопления;
- установка вблизи отопительного котла;
- незначительные затраты на монтаж контура;
- существенное сокращение расхода энергоресурсов;
- обеспечение водой постоянной температуры.
К минусам стоит отнести следующее:
- для установки бойлера требуется большая площадь или отдельное помещение;
- для нагрева большого объема воды необходимо продолжительное время, при этом обогрев помещений будет осуществляться с меньшей интенсивностью;
- быстрое образование отложений на змеевидной трубке, требующее очищения химическим или механическим способом два раза в год.
Этот вариант получения горячей воды подходит в период отопительного сезона. В другое время роль теплоносителя может выполнять встроенный в бак бойлера электрический ТЭН.
Тогда подогрев воды будет осуществляться при помощи электроэнергии. В этом случае включать бойлер можно в ночное время, когда действуют ночные, низкие тарифы или по мере необходимости.
Изготовление бойлера своими руками
Вследствие довольно-таки несложного принципа работы такое устройство можно сделать самостоятельно. Теперь рассмотрим, как сделать бойлер косвенного нагрева своими руками.
Вся работа по изготовлению водонагревателя состоит из сборки составных частей конструкции:
В качестве емкости бойлера используется бак. Его объем зависит от потребностей хозяев дома в горячей воде и рассчитывается из количества 50–70 литров на каждого человека ежедневно. Ориентировочно на семью из 4-х человек подойдет 200-литровый бойлер.
Для нагревательного устройства бак должен быть изготовлен из нержавеющей стали, сплавов алюминия или другого материала, стойкого к коррозии. Как альтернатива – газовый баллон, но его стенки предварительно необходимо очистить и прогрунтовать. Без этого действия горячая вода будет иметь запах газа.
В баке проделывают 5 отверстий: 2 сбоку для монтажа змеевика, одно внизу для входной трубы, одно вверху для отбора воды и одно внизу для сливного крана. Для использования бойлера вне отопительного сезона следует предусмотреть установку ТЭНа. Для него также высверливается нижнее отверстие. К проделанным отверстиям крепятся запорные элементы или шаровые краны.
Для этого элемента подходит медная или латунная трубка, диаметр и длина которой зависят от объема бака. В среднем на каждые 10 литров рассчитывается 1,5 кВт тепловой мощности змеевидной трубки. Можно использовать трубку из металлопластика или другого металла с хорошей теплоотдачей.
Трубка накручивается по спирали на цилиндрическую оправку. Для этого можно взять бревно или трубу большого диаметра.
При намотке змеевика важно следить за витками:
- в целях наилучшего контакта греющей поверхности трубки с нагреваемой водой витки не должны соприкасаться друг с другом;
- не стоит делать навивку с чрезмерным усилием, тогда снять змеевик с оправки будет непросто.
- Количество витков на змеевике рассчитывается от объема и высоты бака.
Теплоизоляция
Снаружи бак необходимо покрыть слоем изоляции. Он необходим для увеличения КПД и снижения тепловых потерь. Для утепления емкости подойдет монтажная пена, минеральная вата или любой другой теплоизоляционный материал, который крепится к основе проволокой, клеем или полосовыми стяжками. Для аккуратного внешнего вида корпус бака лучше покрыть тонким листовым металлом или фольгированным утеплителем.
Утеплить бак можно также при помощи другой емкости большего диаметра. Для этого сделанный бойлер своими руками вставляется в большой бак, а простенок по принципу термоса заполняется утепляющим материалом или пенопластом.
Сборка бойлера, изготовленного своими руками, осуществляется после подготовки всех составных частей:
- змеевик по центру или вдоль стенок монтируется внутри бака, к его входной и выходной трубе припаиваются патрубки;
- для вертикально стоящего бойлера ко дну привариваются опоры, для навесного устройства – петли «ушки»;
- устанавливается ТЭН;
- бойлер плотно закрывается крышкой;
- подключение змеевика по схеме изготовления бойлера косвенного нагрева своими руками к контуру отопительной системы;
- подсоединение входной/выходной трубы для воды;
- разводка трубы в кухню или в ванную в точке водоразбора.
Вариации водонагревательного оборудования
Водонагреватели различают по следующим группам:
Есть котлы со встроенным водонагревателем. В них монтируется медная трубка, которая представляет собой спираль.
Самодельный водонагреватель при профессиональной сборке может прослужить 5 лет и более. При этом его цена на порядок ниже купленного в магазине. Потребляемые расходы электричества на работу самодельных водонагревателей минимальные, а время нагрева соизмеримо с заводским аналогом. Электрический водонагреватель создать собственноручно вполне реалистичная идея. Подобные самоделки можно применять как в загородных домах, так и в жилых квартирах.
Преимущества и недостатки бойлера косвенного нагрева
Плюсы использования бойлера, сделанного своими руками:
- подключение к центральной системе отопления;
- установка вблизи отопительного котла;
- незначительные затраты на монтаж контура;
- существенное сокращение расхода энергоресурсов;
- обеспечение водой постоянной температуры.
К минусам стоит отнести следующее:
- для установки бойлера требуется большая площадь или отдельное помещение;
- для нагрева большого объема воды необходимо продолжительное время, при этом обогрев помещений будет осуществляться с меньшей интенсивностью;
- быстрое образование отложений на змеевидной трубке, требующее очищения химическим или механическим способом два раза в год.
Тогда подогрев воды будет осуществляться при помощи электроэнергии. В этом случае включать бойлер можно в ночное время, когда действуют ночные, низкие тарифы или по мере необходимости.
Изготовление бойлера своими руками
Вследствие довольно-таки несложного принципа работы такое устройство можно сделать самостоятельно. Теперь рассмотрим, как сделать бойлер косвенного нагрева своими руками.
Вся работа по изготовлению водонагревателя состоит из сборки составных частей конструкции:
В качестве емкости бойлера используется бак. Его объем зависит от потребностей хозяев дома в горячей воде и рассчитывается из количества 50–70 литров на каждого человека ежедневно. Ориентировочно на семью из 4-х человек подойдет 200-литровый бойлер.
Для нагревательного устройства бак должен быть изготовлен из нержавеющей стали, сплавов алюминия или другого материала, стойкого к коррозии. Как альтернатива – газовый баллон, но его стенки предварительно необходимо очистить и прогрунтовать. Без этого действия горячая вода будет иметь запах газа.
В баке проделывают 5 отверстий: 2 сбоку для монтажа змеевика, одно внизу для входной трубы, одно вверху для отбора воды и одно внизу для сливного крана. Для использования бойлера вне отопительного сезона следует предусмотреть установку ТЭНа. Для него также высверливается нижнее отверстие. К проделанным отверстиям крепятся запорные элементы или шаровые краны.
Змеевик
Для этого элемента подходит медная или латунная трубка, диаметр и длина которой зависят от объема бака. В среднем на каждые 10 литров рассчитывается 1,5 кВт тепловой мощности змеевидной трубки. Можно использовать трубку из металлопластика или другого металла с хорошей теплоотдачей.
Трубка накручивается по спирали на цилиндрическую оправку. Для этого можно взять бревно или трубу большого диаметра.
При намотке змеевика важно следить за витками:
- в целях наилучшего контакта греющей поверхности трубки с нагреваемой водой витки не должны соприкасаться друг с другом;
- не стоит делать навивку с чрезмерным усилием, тогда снять змеевик с оправки будет непросто.
- Количество витков на змеевике рассчитывается от объема и высоты бака.
Теплоизоляция
Снаружи бак необходимо покрыть слоем изоляции. Он необходим для увеличения КПД и снижения тепловых потерь. Для утепления емкости подойдет монтажная пена, минеральная вата или любой другой теплоизоляционный материал, который крепится к основе проволокой, клеем или полосовыми стяжками. Для аккуратного внешнего вида корпус бака лучше покрыть тонким листовым металлом или фольгированным утеплителем.
Утеплить бак можно также при помощи другой емкости большего диаметра. Для этого сделанный бойлер своими руками вставляется в большой бак, а простенок по принципу термоса заполняется утепляющим материалом или пенопластом.
Монтаж
Сборка бойлера, изготовленного своими руками, осуществляется после подготовки всех составных частей:
- змеевик по центру или вдоль стенок монтируется внутри бака, к его входной и выходной трубе припаиваются патрубки;
- для вертикально стоящего бойлера ко дну привариваются опоры, для навесного устройства – петли «ушки»;
- устанавливается ТЭН;
- бойлер плотно закрывается крышкой;
- подключение змеевика по схеме изготовления бойлера косвенного нагрева своими руками к контуру отопительной системы;
- подсоединение входной/выходной трубы для воды;
- разводка трубы в кухню или в ванную в точке водоразбора.
Если на даче или в загородном доме не подведена горячая вода или вы не хотите зависеть от сезонных отключений, прочитайте эту статью. Мы расскажем, как сделать бойлер самостоятельно. Прибор косвенного нагрева можно собрать с минимальными финансовыми затратами.
Установка предохранительного клапана на бойлер своими руками
При сборке бойлера своими руками требуется соблюдать правила.
Точнее, не забывать о:
- Соблюдении последовательности работ;
- Аккуратности;
- Закупе всех необходимых деталей и, в том числе, предохранительного клапана.
Последняя мини-деталь в системе водонагрева является особенно важной, так как, при нагревании воды, в емкости происходит ее расширение, что повышает давление. При достижении критической отметки, начинает функционировать предохранительный клапан, за счет которого сбрасывается вода до снижения давления до нужной отметки
Предохранительный клапан устанавливается на бойлер в обязательном порядке
Если резервуар слишком большой, то дополнительно устанавливается мембранный расширительный бак. Именно у него есть способность компенсировать большие объемы расширяющейся жидкости. При приобретении бака, выбирают тот, который подойдет для системы подачи воды, а не отопительной. Отличить его можно по тому, каким он обладает рабочим давлением (7-8 бар ГВС). Помимо этого, при подготовке к обустройству бака своими руками, нужно закупить клапаны, фильтра, а также прочие детали.
Важно то, что даже если планируется сборка бака самостоятельно, не нужно экономить на материалах, чтобы избежать поломки и чрезвычайных ситуаций. Грамотный подход к планированию и строительству бойлера позволит получить качественное изделие, полностью оправдывающее ожидания
Принцип работы
Бойлеры напольные, настенные, а так же комбинированные с теплообменником и встроенным тепловым нагревательным элементом. В отличии от ТЭНовых водонагревателей, где происходит прямой контакт с нагревателем, в бойлерах косвенного нагрева чаще всего встроен змеевик в виде трубы из нержавеющей стали. Принцип работы заключается в отдачи тепла от теплоносителя, движущегося по змеевику воде, которой заполнен бак.
За счет такой схемы работы, нагрев воды происходит значительно быстрее, чем с обычным ТЭНом, минимизируется образование накипи и бак значительно реже будет нуждаться в обслуживании.
В данной статье мы рассмотри схемы подключения бойлера косвенного нагрева:
- к газовому котлу настенному;
- к газовому котлу напольному;
- электрокотлу;
- к твердотопливному котлу.
Конструкция
Устройство бойлера очень обычное. В баке из материала, не подверженного коррозии, размещен теплообменник в виде змеевика или бака маленьких размеров. Теплообменник для увеличения теплоотдачи выполняют из материала с высокой теплопроводностью, во многих случаях из меди.
Бак оснащен штуцерами для подвода и отбора воды. Ввод холодной воды размещен снизу бака и оснащен клапаном обратного типа, через него же, с помощью обводного вентиля, выполняют слив. Выводной сгон для горячей воды размещают сверху бака.
Стены бака Для уменьшения теплопотерь необходимо прекрасно утеплить. Для этого можно использовать различные материалы, но самый прекрасный вариант — полиуретан, он обладает хорошими качествами тепловой изоляции, при этом не боится влаги, прекрасно гасит шум воды, возникающий при нагреве, надежный и экологично безопасен.
Чтобы сделать бойлер собственноручно проще всего поместить бак-накопитель в бачок или корпус аналогичной формы чуть внушительных размеров и заполнить пространство между ними полиуретановой пеной из баллона.
Чтобы провести измерения и регулировки температуры бойлер оснащают термометром и термостатом. Подобный элемент не обязателен, но существенно увеличивает удобство использования нагревателя. Чтобы выполнить меньше внутреннюю коррозию, можно тоже встроить в бак магниевый анод, предназначенного для водонагревателей ТЭНового типа. Их продают в сервисных центрах обслуживания или в точках продажи бытовой техники.
