Проведение опрессовки отопительной системы в частном доме

Инструменты, используемые для опрессовки

Прочность и плотность водяного отопления испытываются с помощью нагнетающего устройства. Этот аппарат выполнен в виде насоса, который подключается к патрубку системы с помощью шланга высокого давления и обратного клапана. При выборе устройства следует учитывать следующие параметры:

• Производительность.
• Давление.
• Напряжение, к которому могут подключаться модели электрического типа.

Для выполнения работ небольшого объема можно воспользоваться ручным опрессовщиком отопительной системы, который оснащен гидравлическим цилиндром.

Частные коттеджи оборудуются системами с рабочим давлением в 2 атмосферы, поэтому для опрессовки достаточно давления сети водоснабжения. Контур заполняют водой из крана водопроводной системы и контролируют показания установленных манометров.

Опрессовка — обязательная испытательная процедура для системы отопления

Во время проведения этих мероприятий неповрежденные детали системы, обладающие требуемым запасом прочности, никак не пострадают. А вот слабые места, например, источенные длительной эксплуатацией трубы или плохо смонтированные, негерметично «запакованные» соединительные узлы, при подаче в систему высокого давления сразу же проявят себя.

Автономную систему отопления, установленную в квартире многоэтажного дома, в некоторых случаях рекомендовано проверять компрессором с помощью пневматической опрессовки, во избежание просачивания воды на нижние этажи.

Видео: для чего нужна опрессовка отопительной системы дома

Последовательность работ

При проведении работ необходимо учесть характерные особенности имеющейся отопительной системы, чтобы правильно определить, какое давление может быть применено во время опрессовки. К таким параметрам относятся:

— тип разводки системы отопления.

— характеристика имеющихся труб, то есть их возраст, толщина стенок, материал, из которого они изготовлены;

— количество этажей в здании;

— характеристики запорной арматуры.

После того как основные параметры уточнены, можно приступать к проведению основных контрольно-проверочных мероприятий, которые суммарно включают в себя:

— подготовку оборудования;

— слива старого, подлежащего замене теплоносителя;

— закачка проверочной жидкости и создание необходимого давления в отопительной системе;

— завершающая промывка, заполнение системы штатным теплоносителем;

— составление необходимых документов о проведенных работах.

Если во время проведения перечисленных этапов обнаружатся поврежденные участки системы, то необходимо будет остановить испытания и приступить к устранению выявленных изъянов. После ремонта и герметизации непрошедших испытаний участков, комплекс опрессовочных мероприятий проводятся заново. Если после этого повреждений обнаружено не будет, то система считается исправной, успешно прошедшей испытательные процедуры.

Важность предварительной промывки труб

Начиная мероприятия по промывке и опрессовки отопительной системы, в первую очередь необходимо отключить ее от подачи воды и удалить теплоноситель.

Перед тем как проводить испытательные процедуры на системах, которые уже эксплуатировались в течение определённого времени, рекомендовано произвести промывку труб отопительного контура. Эта операция может быть выполнена разными способами, но главная ее цель состоит в очистке внутренних поверхностей труб от наросшей за время эксплуатации отопительной системы накипи, ржавчины, солевых и других отложений.

Удивительно, но даже тонкие наросты, не более 1 – 1,5 мм, уже снижают эффективную теплоотдачу приборов отопления на почти 15%. Кроме того, они уменьшают проходной диаметр труб, замедляя циркуляцию теплоносителя, существенно увеличивая ненужную нагрузку на насосное оборудование, на котлы отопления – все это дает очень значимый перерасход энергоносителей, сказываясь на экономичности системы обогрева дома. Поэтому их необходимо регулярно удалять, иначе разбалансированность системы отопления отразится на кошельке владельцев дома или на уровне комфорта в помещениях. Например, батареи могут прогреваться неравномерно, так как в некоторые их отделы теплоноситель не сможет попасть из-за образовавшейся накипи.

Процесс опрессовки

Опрессовка систем отопления частного дома начинается с отключения от системы котла отопления, автоматических воздухоотводчиков и расширительного бака. Если на это оборудование ведут запорные краны, можно закрыть их, но если краны окажутся неисправными, расширительный бак точно выйдет из строя, а котел — в зависимости от давления, которое на него подадите. Потому расширительный бак лучше снять, тем более, что сделать это несложно, ну а в случае с котлом придется надеться на исправность кранов. Если на радиаторах стоят терморегуляторы, их также желательно снять — они не рассчитаны на высокое давление.

Иногда тестируется не все отопление, а только какая-то часть. Если это возможно, ее отсекают при помощи запорной арматуры или устанавливают временные перемычки — сгоны.

Далее процесс такой:

• Если система была в эксплуатации, сливается теплоноситель.

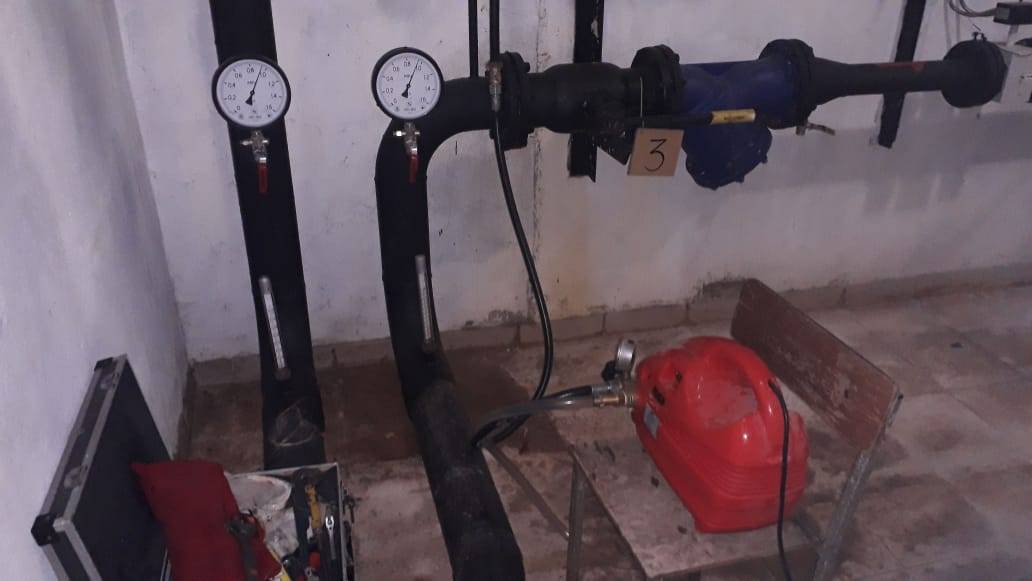

• К системе подключается опрессовщик. От него отходит шланг, заканчивающийся накидной гайкой. Этот шланг и подключают к системе в любом подходящем месте, хоть на месте снятого расширительного бака или вместо сливного крана.
• В емкость опрессовочного насоса наливается вода, при помощи насоса закачивается в систему.

Аппарат подключается к любому доступному входу — на подающем или обратном трубопроводе — неважно

• Перед поднятием давления надо удалить из системы весь воздух. Для этого можно немного прокачать систему при открытом сливном кране или спустить его через воздухоотвочики на радиаторах (краны Маевского).
• Система доводится до рабочего давления, выдерживается не менее 10 минут. За это время спускается весь оставшийся воздух.
• Давление повышается до проверочного, выдерживается некоторый промежуток времени (регламентируется нормативами Минэнерго). За время испытания проверяются все приборы и соединения. Их осматривают, на предмет появления течи. Причем течью считается даже слегка влажное соединение (запотевание тоже требует устранения).
• Во время опрессовки контролируется уровень давления. Если на протяжении испытания его падение не превышает норму (прописано в СНиПе), система считается исправной. Если давление упало хоть немного ниже нормы, надо искать утечку, устранять ее, потом начинать опрессовку снова.

Как уже говорилось, опрессовочное давление зависит от типа испытываемого оборудования и системы (отопление или горячее водоснабжение). Рекомендации Минэнерго, изложенные в «Правилах технической эксплуатации тепловых энергоустановок» (п. 9.2.13) для удобства пользования сведены в таблицу.

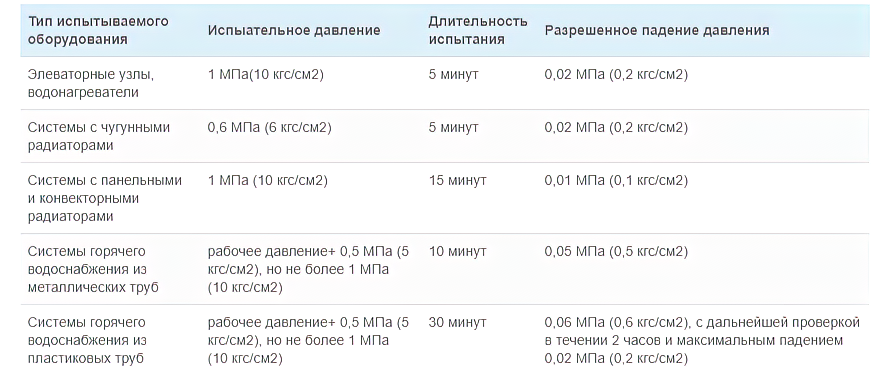

Таблица испытываемого оборудования

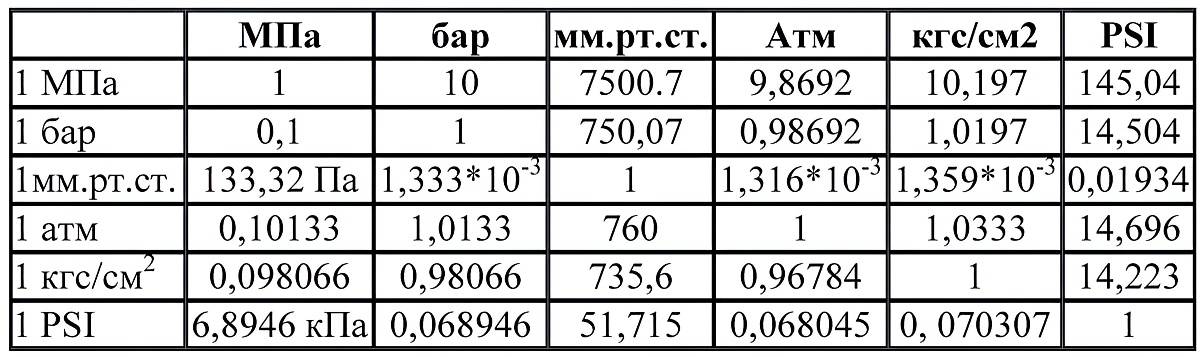

Таблица соответствия разных единиц измерения давления

С другой стороны, в СНИП 3.05.01-85 (п 4.6) есть другие рекомендации:

• Испытания систем отопления и водоснабжения проводить давлением в 1,5 от рабочего, но не ниже 0,2 МПа (2 кгс/см²) .
• Система считается исправной, если через 5 минут падение давления не превысит 0,02 МПа (0,2 кгс/см).

Какими нормами пользоваться — вопрос интересный. Пока действуют оба документа и определенности нет, так что правомочны оба. Надо подходить к каждому случаю индивидуально, учитывая максимальное давление, на которое рассчитаны ее элементы. Так рабочее давление чугунных радиаторов — не более 6 Атм, соответственно, испытательное давление будет 9-10 Атм. Примерно также стоит определяться со всеми другими компонентами.

Проведение процедуры на предварительном этапе

Видео: гидровлическая проверка водоснабжения и отопления

Строительные нормы и правила регламентируют порядок, в котором проводятся проверки.

• Сначала водопровод заполняют жидкостью. И оставляют в таком состоянии на два часа.
• Переходят к созданию повышенного давления на два часа. Это происходит очень медленно. На данном этапе уже можно выявить некоторое количество протечек.
• Напор уменьшают, пока не дойдут до расчётных показателей. После чего переходят к исследованию общего состояния трассы.
• Такой напор сохраняют на протяжении тридцати минут и более. Без такого шага деформированная форма труб просто не сможет стабилизироваться.
• Следующий этап – перекрытие кранов на входах. Воду медленно сливают, используя опрессовочный насос.
• Трассу проверяют на предмет наличия серьёзных неполадок, а так же плотность и прочность всех участков.

В каких случаях уместна опрессовка

Испытания проводят для новых, только-только вводимых в эксплуатацию систем, а также для устаревших, отремонтированных и других ненадежных систем. Смонтированные через фитинг трубы относятся к потенциально слабым отрезкам трубопроводов.

Обычно, такие проверки проводятся по причине изменения сезонных режимов работы систем. Взять хотя бы запуск центрального отопления на зимний период: каждый участок теплотрассы требует проверки, каждая домовая система отопления.

Причиной хорошей применимости операции опрессовки к пластиковым канализационным трубам может стать необходимость регулярной их чистки: в процессе этих работ есть большая вероятность повредить места стыковки, а иногда и сами трубы.

Допустимое испытательное давление при опрессовке водяного отопления

Многих застройщиков интересует, под каким давлением нужно выполнять проверку отопительной системы. В соответствии с требованиями СНиП, представленными выше, при опрессовке допускается давление выше рабочего в 1,5 раза, но быть меньше 0,6 МПа не должно.

В частных домах, оборудованных автономным отоплением, оно не поднимается выше 2 атмосфер, да и настраивается искусственно: если появляется избыточное давление, то сразу включается сбросной клапан. Тогда как в общественных и многоквартирных строениях рабочее давление намного больше этих значений: пятиэтажные сооружения — около 3—6 атмосфер, а высокие здания — примерно 7—10.

Оборудование для испытания системы отопления

Чаще всего для выполнения гидравлической проверки используют опрессовщик. Его подключают к контуру, чтобы регулировать давление в трубах.

Огромное количество локальных сетей отопления в частных строениях не нуждается в высоком давлении, поэтому достаточно будет ручного опрессовщика. В остальных случаях лучше пользоваться электрическим насосом.

Ручные приборы для испытаний отопительных систем развивают усилие до 60 бар и больше. Причем этого хватает для проверки целостности системы даже в пятиэтажном доме.

Основные достоинства ручных насосов:

• Приемлемая стоимость, что делает их доступными для многих потребителей;
• Малый вес и габариты ручных прессов. Такие приборы удобно использовать не только для личных целей, но и для профессиональной эксплуатации;
• Длительный срок службы без сбоев и поломок. Аппарат настолько просто устроен, что в нем нечему ломаться;
• Подходит для среднего и мелкого отопительного оборудования.

Разветвленные и крупные схемы на больших участках, многоэтажные здания и производственные объекты проверяют только электрическими приборами. Они способны закачивать воду под очень высоким давлением, которое для ручных аппаратов недостижимо. Оснащают их самовсасывающим насосом.

Электрические помпы развивают усилие до 500 бар. Эти агрегаты, как правило, встраивают в магистраль или подсоединяют к любому отверстию. В основном шланг подключают к крану, через который заполняли теплоносителем трубу.

Выполнение опрессовки отопления является очень сложной технологической процедурой. Вот почему проводить ее своими руками не следует, лучше все же воспользоваться услугами профессиональных бригад.

(2 голоса, среднее: 5 из 5)

Главная » Интересные статьи » Об опрессовке отопления » Нормы и правила проведения опрессовки, разъяснения и ссылки на СНиП. » Требования и документы предъявляемые к персоналу по опрессовке.Требования и документы предъявляемые к персоналу по опрессовке.

Какие требования предъявляются к персоналу, и какие документы необходимы для выполнения опрессовки?

Опрессовка отопления — это ежегодное мероприятие, которое проводится в здании с целью выявления неплотностей системы и ликвидации их до начала отопительного сезона.

В Москве и Московской области отопительный сезон наступает при опускании наружной температуры до +80С и стоянии её не меньше недели.

После длительных экспериментов и подсчетов в течение многих лет датой наступления отопительного периода считается 1 октября. Заканчивается отопительный сезон 1 мая — с наступлением тепла. Запуск системы отопления происходит в течение 10 дней от начала отопительного сезона.

Поэтому для проведения работ по эксплуатации, обслуживанию отопительного оборудования и выполнению подготовительных работ к отопительному периоду, а также опрессовки системы отопления должна осуществляться подготовленным и обученным персоналом. Все специалисты должны иметь соответствующее образование, подготовку и пройти обязательное обучение и аттестацию по тепловым энергоустановкам.

Аттестация ремонтного персонала необходима с целью предотвращения аварийных ситуаций и травматизма при обслуживании и проведении гидравлических испытаний и эксплуатационных мероприятий.

Разберем, какие документы должен иметь обученный персонал и что должен знать: — правила эксплуатации и обслуживания тепловых установок; — правила безопасности и инструкций по охране труда и технике безопасности; — инструкции по ликвидации аварийных ситуаций на объекте при эксплуатации и проведении гидравлических испытаний; — принцип действия устройства теплового и элеваторного узла, оборудования, контрольно-измерительных приборов и средств управления; — обладать практическими навыками и определенной квалификацией для ремонта, технического обслуживания тепловых и элеваторных узлов.

Ремонтный персонал должен раз в год проходить повторную аттестацию. После прохождения повторного ежегодного обучения, персонал сдает экзамен, после чего получает удостоверение, а организация журнал с оценкой и подписью инженера из «Ростехадзора» о прохождении обучения.

То есть ремонтный персонал, выполняющий эксплуатацию, обслуживание и опрессовку системы отопления должен быть подготовлен, обучен, пройти подготовку и обладать определенными навыками и требованиями.

Какие документы необходимы персоналу для выполнения опрессовки системы отопления.

Социальные отзывы Cackle

Опрессовка системы отопления – что это такое, задачи

Для каких целей выполняется опрессовка отопления, и какие предполагаются испытания, понять несложно. После выполнения монтажа, необходима проверка на герметичность, то есть, на отсутствие протечек.

Задачами при проведении работ являются:

• Заключение о пригодности отопительной магистрали к эксплуатации.
• Выявление брака, некачественных соединений трубопроводов.

Что такое опрессовка труб системы отопления? Это проведение испытаний путём нагнетания воды, либо воздуха в замкнутую систему по завершении монтажа. Давление на период испытания должно колебаться в пределах 150% – 200% от заложенного по проекту на протяжении 30 мин. В частных секторах также проводится ревизия датчиков по подаче энергии, теплых полов, труб, циркуляционных насосов, бойлеров и иных технических устройств.

Когда нужно проводить опрессовку

Опрессовка труб отопления ведется в следующих случаях:

• Первичная. Осуществляется перед сдачей здания заказчику. Дефекты выявляются до заделки трубопроводов в строительные конструкции, в том числе и до обустройства покрытия полов.
• Периодическая. Гидравлические испытания выполняются каждый год по окончании сезона. Цель – оценка готовности системы к незапланированному включению. До начала отопительного периода осуществляется дополнительная проверка трубопроводов.
• Внеочередная. После устранения дефектов или продолжительного простоя система контролируется на герметичность.

При выполнении работ опрессовка отопительной инженерной системы помогает выявить все недочеты.

Процесс опрессовки

Опрессовка систем отопления частного дома начинается с отключения от системы котла отопления, автоматических воздухоотводчиков и расширительного бака. Если на это оборудование ведут запорные краны, можно закрыть их, но если краны окажутся неисправными, расширительный бак точно выйдет из строя, а котел — в зависимости от давления, которое на него подадите. Потому расширительный бак лучше снять, тем более, что сделать это несложно, ну а в случае с котлом придется надеться на исправность кранов. Если на радиаторах стоят терморегуляторы, их также желательно снять — они не рассчитаны на высокое давление.

Иногда тестируется не все отопление, а только какая-то часть. Если это возможно, ее отсекают при помощи запорной арматуры или устанавливают временные перемычки — сгоны.

Далее процесс такой:

• Если система была в эксплуатации, сливается теплоноситель.
• К системе подключается опрессовщик. От него отходит шланг, заканчивающийся накидной гайкой. Этот шланг и подключают к системе в любом подходящем месте, хоть на месте снятого расширительного бака или вместо сливного крана.

• В емкость опрессовочного насоса наливается вода, при помощи насоса закачивается в систему.

• Перед поднятием давления надо удалить из системы весь воздух. Для этого можно немного прокачать систему при открытом сливном кране или спустить его через воздухоотвочики на радиаторах (краны Маевского).
• Система доводится до рабочего давления, выдерживается не менее 10 минут. За это время спускается весь оставшийся воздух.
• Давление повышается до проверочного, выдерживается некоторый промежуток времени (регламентируется нормативами Минэнерго). За время испытания проверяются все приборы и соединения. Их осматривают, на предмет появления течи. Причем течью считается даже слегка влажное соединение (запотевание тоже требует устранения).
• Во время опрессовки контролируется уровень давления. Если на протяжении испытания его падение не превышает норму (прописано в СНиПе), система считается исправной. Если давление упало хоть немного ниже нормы, надо искать утечку, устранять ее, потом начинать опрессовку снова.

Как уже говорилось, опрессовочное давление зависит от типа испытываемого оборудования и системы (отопление или горячее водоснабжение). Рекомендации Минэнерго, изложенные в «Правилах технической эксплуатации тепловых энергоустановок» (п. 9.2.13) для удобства пользования сведены в таблицу.

Тип испытываемого оборудования	Испыательное давление	Длительность испытания	Разрешенное падение давления
Элеваторные узлы, водонагреватели	1 МПа(10 кгс/см2)	5 минут	0,02 МПа (0,2 кгс/см2)
Системы с чугунными радиаторами	0,6 МПа (6 кгс/см2)	5 минут	0,02 МПа (0,2 кгс/см2)
Системы с панельными и конвекторными радиаторами	1 МПа (10 кгс/см2)	15 минут	0,01 МПа (0,1 кгс/см2)
Системы горячего водоснабжения из металлических труб	рабочее давление+ 0,5 МПа (5 кгс/см2), но не более 1 МПа (10 кгс/см2)	10 минут	0,05 МПа (0,5 кгс/см2)
Системы горячего водоснабжения из пластиковых труб	рабочее давление+ 0,5 МПа (5 кгс/см2), но не более 1 МПа (10 кгс/см2)	30 минут	0,06 МПа (0,6 кгс/см2), с дальнейшей проверкой в течении 2 часов и максимальным падением 0,02 МПа (0,2 кгс/см2)

Обратите внимание, что для тестирования отопления и водопровода из пластиковых труб, время выдержки тестового давления 30 минут. Если за это время никаких отклонений не обнаружено, система считается успешно прошедшей опрессовку. Но испытание продолжают еще 2 часа

И за это время падение давления в системе не должно превышать норму — 0,02 МПа (0,2 кгс/см2)

Но испытание продолжают еще 2 часа. И за это время падение давления в системе не должно превышать норму — 0,02 МПа (0,2 кгс/см2).

Таблица соответствия разных единиц измерения давления

С другой стороны, в СНИП 3.05.01-85 (п 4.6) есть другие рекомендации:

• Испытания систем отопления и водоснабжения проводить давлением в 1,5 от рабочего, но не ниже 0,2 МПа (2 кгс/см2) .
• Система считается исправной, если через 5 минут падение давления не превысит 0,02 МПа (0,2 кгс/см).

Какими нормами пользоваться — вопрос интересный. Пока действуют оба документа и определенности нет, так что правомочны оба. Надо подходить к каждому случаю индивидуально, учитывая максимальное давление, на которое рассчитаны ее элементы. Так рабочее давление чугунных радиаторов — не более 6 Атм, соответственно, испытательное давление будет 9-10 Атм. Примерно также стоит определяться со всеми другими компонентами.

https://youtube.com/watch?v=ruN3puj3EyU

Особенности проведения опрессовки системы отопления многоэтажного дома

Проведение гидравлических испытаний отопительной системы многоэтажных жилых домов, объектов социального назначения, а также торговых и развлекательных центров регламентируется «Правилами технической эксплуатации тепловых энергоустановок», а также Действующими Санитарными Нормами и Правилами.

Давление опрессовки

В соответствии с ними перед ее началом гидравлических испытаний необходимо рассчитать уровень опрессовочного давления. Его значение зависит от многих факторов:

• Срока ввода в эксплуатацию отопительной системы (для новых систем отопление при опрессовке рабочее давление увеличивают в 1,5-2 раза, а для систем, эксплуатируемых не первый год, рабочее давление увеличивают на 15-50%);
• Вида отопительных приборов, установленных в здании: если в системе используются чугунные радиаторы, то опрессовочное давление не должно превышать 6 атм. Для конвекторов, напротив, необходимо уровень давления поднимать до 10 атм.;
• Количества этажей в здании;
• Назначения здания.

В большинстве случаев проведению гидравлического испытания отопительной системы предшествует ее промывка, после проведения, которой промывочные растворы сливаются, а система заполняется водопроводной водой, температура которой не должна превышать 45 С. В обязательном порядке производится сброс воздуха.

После заполнения системы отопления водой к спускному крану (спускнику) подключается насос для опрессовки системы отопления, с помощью которого создается избыточное давление в сети, уровень которого проверяется в самой высокой точке отопительной системы.

Давление опрессовки максимальное: что дальше?

После достижения в системе необходимого уровня опрессовочного давления его удерживают не менее 15 минут, в течение которых следят за показаниями манометров, а также визуально проверяют наличие течей, сдвигов в системе или появления разрывов.

В ходе проведения гидравлических испытаний проверка каждого отопительного прибора и узла должна производиться в обязательном порядке. При этом не имеет значения, остается уровень опрессовочного давления постоянным, или происходит его падение. Особо тщательно проверяются скрытые участки отопительной системы, например, расположенные в стенах или залитые стяжкой.

Если давление стабильно, а течь не обнаружена, гидравлическое испытание системы считается завершенным. После окончания проверки уровень давления сбрасывается до рабочего значения.

В том случае, если падение опрессовочного давления превышает допустимые параметры, производится тщательное обследование системы и выявление течей. Гидравлические испытания продолжаются до тех пор, пока не будет найден поврежденный участок.

Завершение опрессовки системы отопления

Опрессовка системы отопления считается успешно проведенной, если во время проведения контрольных замеров падение давление составило не более 0,1 атм, не выявлено никаких видимых повреждений в системе, разрывов, течей, сдвигов и запотевания сварных швов.

Если повреждения обнаружены, их устраняют, а затем проводят повторное гидравлическое испытание.

Акт опрессовки системы отопления

По результатам проведения опрессовки составляется акт опрессовки, в котором указывают время проведения испытания системы, приводят расчет опрессовочного давления, указывают время, в течение которого оно выдерживалось, а также сообщают о полученных результатах.

Водяное отопление в современном доме — это сложная система, которая должна работать надежно и бесперебойно. Однако существует ряд причин, по которым происходит сбой, например погрешности при монтаже, износ оборудования со временем, и т.д. Все эти факторы могут влиять на герметичность контуров и вызывать нарушения в работе. Чтобы найти место с повреждением, требуется проведение опрессовки всей системы водяного отопления. Как выполняется эта манипуляция в частном (загородном) доме и возможно ли это сделать своими силами и руками? Какой уровень давления должен быть? Обо всем об этом можно почитать и посмотреть видео.

Как это делается

Общая схема гидропневмоиспытаний выглядит следующим образом:

1. Часть системы, подвергаемая испытаниям, изолируется путем перекрытия запорной или регулировочной арматуры (трубы канализации закрываются резиновыми заглушками или деревянными пробками, обмотанными ветошью).
2. Далее система полностью заполняется водой. В системе отопления при этом через установленные в самом верху воздухоотводчики сбрасывается воздух.
3. К трубопроводу подключается насос-опрессовщик, который докачивает в систему некоторое количество рабочей жидкости, создавая требуемое регламентом испытаний давление.
4. По достижении требуемого давления опрессовщик отключается. При этом наблюдатель фиксирует показания на манометре.
5. В течение определенного времени система остается под давлением. Длительность выдержки может составлять от 0,5 часа (для систем отопления) до 6 – 8 часов.
6. После того как назначенное время вышло, наблюдатель снова снимает показания с манометра. Если давление отличается от первоначальной величины, значит в системе имеется утечка, которую следует найти и устранить. После этого опрессовку выполняют по новой.

Обычно используют следующие точки подключения:

• Для систем отопления: специальный кран на одном из радиаторов, либо спускной кран на элеваторном узле (в централизованных системах).
• Для систем водоснабжения: один из патрубков подключения к крану холодной или горячей воды.
• Для системы канализации: любая из ревизий, обычно устанавливаемых с шагом 40 – 50 м.

Если проверке подвергалась система отопления, Акт о гидропневмоиспытаниях подписывается представителями теплосети и организации, осуществляющей теплоснабжение. Далее инспектор проверяет теплоноситель на жесткость.

Что такое промывка и опрессовка

Промывка и опрессовка систем отопления проводится в тех случаях, когда слой отложений в трубах становится слишком большим, для того, чтобы они могли продолжать функционировать. В качестве профилактики такие мероприятия проводятся редко, так как это удовольствие достаточно трудоемкое и дорогостоящее. Для гидропневматической промывки используются растворы кислот, которые выводят налет со стенок трубопровода наружу. Частички металла цепляются на внутренние стенки труб, тем самым уменьшая их диаметр. Это приводит к:

• повышению давления;
• увеличению скорости теплоносителя;
• уменьшению КПД;
• повышению расходов.

Что такое опрессовка системы отопления – это обыкновенное тестирование, по итогам которого можно сказать, безопасно ли пользоваться таким оборудованием или нет, а также выдерживает ли оно нужные нагрузки. Ведь никто не хочет стать жертвой разгерметизации контура и оказаться пациентом ожогового отделения. Опрессовка системы отопления проводится согласно СНиПам. Она является обязательной процедурой. После нее выдается документ, подтверждающий техническую исправность контура. Вот основные случаи, когда проводится опрессовка системы отопления:

• при сборке нового контура и сдачи его в эксплуатацию;
• после проведенных ремонтных работ;
• профилактические проверки;
• после чистки труб кислотными растворами.

Опрессовка системы отопления, проводится согласно СНиП № 41–01-2003 и № 3.05.01–85, а также правилам технической эксплуатации тепловых энергоустановок.

Из этих правил известно, что такое действие, как опрессовка системы отопления осуществляется либо воздухом, либо жидкостью. Второй метод называется гидравлическим, а первый – манометрическим, он же пневматический, он же пузырьковый. Правила опрессовки системы отопления гласят о том, что испытания водой могут проводиться, только если температура в помещении будет выше пяти градусов. В противном случае есть риск того, что вода в трубах замерзнет. Опрессовка системы отопления воздухом снимает эту проблему, она проводится в холодное время года. На практике гидравлическая опрессовка системы отопления применяется чаще, так как все стараются выполнить необходимые плановые работы до наступления отопительного сезона. Зимой выполняется только устранение аварий, если таковы возникли.

Приступать к опрессовке отопительной системы можно лишь тогда, когда от контура отсечены котел и расширительный бачок, в противном случае они выйдут из строя. Как производится опрессовка системы отопления:

• спускается вся жидкость из контура;
• затем в него заливается холодная вода;
• по мере заполнения спускается лишний воздух из контура;
• после того как набралась вода, к контуру подводится нагнетатель давления;
• как происходит опрессовка системы отопления– постепенно увеличивается количество атмосфер. При этом максимальное испытательное давление не должно быть выше, чем предел прочности разных элементов контура;
• оставляется высокое давление на некоторое время и проводится осмотр всех соединений. Нужно смотреть не только на резьбовые соединения, а и на места где спаяны части контура.

Опрессовка системы отопления воздухом проводится еще проще. Просто слить весь теплоноситель, закрыть все выходы в контуре и нагнать туда воздуха. Но таким образом, сложнее определить неисправность. Например, если в трубах есть жидкость, то при высоком давлении она будет сочиться через возможную щель. Ее легко определить визуально. А вот если жидкости в тубах нет, соответственно, и выходить кроме воздуха нечему. При этом может быть слышен свист.

А если его неслышно, при этом стрелка манометра свидетельствует об утечке, то все соединения промазываются мыльным раствором. Для того чтобы было проще, можно проверять не всю систему целиком, а разделив ее на сегменты. В таком случае легче проводить опрессовку труб отопления и определять возможные места разгерметизации.

Допустимое испытательное давление при опрессовке водяного отопления

Многих застройщиков интересует, под каким давлением нужно выполнять проверку отопительной системы. В соответствии с требованиями СНиП, представленными выше, при опрессовке допускается давление выше рабочего в 1,5 раза, но быть меньше 0,6 МПа не должно.

В частных домах, оборудованных автономным отоплением, оно не поднимается выше 2 атмосфер, да и настраивается искусственно: если появляется избыточное давление, то сразу включается сбросной клапан. Тогда как в общественных и многоквартирных строениях рабочее давление намного больше этих значений: пятиэтажные сооружения — около 3—6 атмосфер, а высокие здания — примерно 7—10.
