Вентиляционные трубы, гибкие воздуховоды для вентиляции

Элементы пластиковой вентиляции

Полимерный материал используется для производства не только воздуховодов, но и всех фасонных элементов. Кроме самих труб потребуются нижеуказанные аксессуары.

Переход. Данный элемент нужен:

• для обеспечения соединения двух вентиляционных каналов с разным поперечным сечением (мы уже знаем, что оно бывает не только круглым);
• когда нужно соединить два воздуховода с одинаковым по форме сечением, но различных размеров.

Внешне переходы из пластика для вентиляции напоминают усечённую пирамиду (при соединении двух воздуховодов прямоугольного/квадратного сечения) или усечённый конус (когда стыкуются круглые каналы). В помещениях, характеризующихся сложной геометрией, когда установить трубы на одной оси невозможно, применяются переходы со смещением.

Обратный клапан. Данное устройство относится к числу тех, которые позволяют устранить некоторые проблемы с функционированием вентиляции и улучшить её. Чаще всего воздуховод оснащается обратным клапаном для устранения эффекта обратной тяги.

Установка обратного клапана позволяет решить проблемы с тягой, возникающие в системе вентиляции

Например, на кухне смонтирована вытяжка настолько большой мощности, что процесс удаления из этого помещения загрязнённого воздуха сопровождается  исчезновением тяги в других комнатах. В результате там накапливается вредная для здоровья обитателей жилья воздушная среда. Проблему эту решает установка обратного клапана. Его  конструкция включает рамку с закреплённой на оси лопастью, которая открывает канал лишь в одном направлении. При нормальной тяге воздухообмену ничто не мешает. Когда же возникает обратная тяга, воздуховод перекрывается. Если уровень тяги в канале постоянно небольшой,  клапаны подобного типа могут выполнять функцию регулирующих заслонок.

Прочие аксессуары. Помимо вышеуказанных, для пластиковой вентиляции понадобятся следующие комплектующие:

• решётки. Ими закрывается выход из вентканала в помещение;
• тройники. Такие фасонные элементы понадобятся для организации сложных разветвлений вентиляционной системы. Их использование требует тщательного подхода к расчёту эффективности работы всей создаваемой конструкции. Особо критичен случай схождения в одной точке двух вентканалов. При этом необходимо добиться, чтобы они не «перетягивали» друг друга;
• люки. Установка этих элементов облегчает доступ к коммуникациям;
• отводы. Используются для организации плавного изменения направления воздуховода на угол 90˚.

Разновидности изделий

Трудно сказать на первый взгляд, из каких пластиковых труб вентиляция в частном доме (квартире) будет лучше, ведь аксиомы на этот случай не существует. Можно только руководствоваться опытом для понимания того, что лучше всего подойдет в каждой конкретной ситуации. Для этого нужно подробно изучить все возможные виды труб из пластика.

Трубы из поливинилхлорида просты в монтаже, легкие и дешевые. На сегодняшний день ПВХ — наиболее востребованный материал для обустройства бытовой вентиляции. Популярность такого оборудования среди владельцев небольших домов и квартир обусловлена дешевизной и простотой в эксплуатации.

Изделия устойчивы к воздействию ультрафиолета, имеют рабочий температурный диапазон от 0 до +80 градусов. Модели характеризуются прочностью и герметичностью, однако, как и все пластиковые изделия, имеют свои недостатки:

• не переносят минусовые температуры;
• по прошествии времени трескаются;
• конструкции нельзя нагревать более чем до +160 градусов.

Полипропиленовые трубы

На территории РФ такие конструкции стали изготавливать в период кризиса. Полипропилен является хорошим диэлектриком, устойчив к агрессивным средам, не гигроскопичен. По показателям прочности в 4 раза превосходит полиэтилен.

Полипропиленовые изделия пользуются спросом и считаются конструкциями широкого потребления по следующим причинам:

• доступность инструментов;
• низкая стоимость;
• простота установки.

Это дешевая, но качественная труба. Ввиду ценовых показателей отечественные изделия опережают некоторых изготовителей. Но европейские стандарты считают трубы из полипропилена пройденным этапом в технологии строительства. По определенным критериям материал является устаревшим, кроме того, он неустойчив к воздействию огня.

Основные недостатки:

• Под действием низких температур полипропилен становится ломким. Именно поэтому его допустимо использовать исключительно в теплых помещениях.
• Главным минусом материала является горение и плавление при повышении температурных показателей до +90 градусов.
• Для повышения устойчивости к горению производители используют специальные антистатические, а также негорючие добавки.

Далеко не каждый производитель может похвастаться ассортиментом насадок к трубам, а также продуманной стыковочной системой. Вследствие этого появляются наплывы, в процессе эксплуатации возникают дополнительные шумы. Помимо этого, все работы с полипропиленом нужно проводить очень аккуратно. Это обусловлено тем, что при высоких температурах изделия сильно расширяются.

Подобные конструкции в большинстве случаев востребованы среди начинающих мастеров и тех, кому не по карману приобрести профессиональные материалы. Безусловно, при ограниченном бюджете такие трубы являются оптимальным вариантом.

Полиэтиленовые и фторопластовые воздуховоды

Этот вид труб используется преимущественно в домах, где люди проживают нерегулярно — загородные и дачные постройки. Полиэтиленовые изделия с внутренним защитным слоем допустимо прокладывать как внутри, так и снаружи, в них легко можно сделать отверстия для соединения.

Материал более устойчив к температурным перепадам, в отличие от ПВХ. Диапазон температур варьируется от -50 до +85.

Изготовители предоставляют на выбор потребителям конструкции с антистатическим, а также ультрафиолетовым покрытием. В составе имеется черная сажа, которая и отличает полиэтиленовые агрегаты от аналогичных пластиковых изделий.

Фторопласт сегодня является самым прочным материалом, который устойчив к воздействию окружающей среды и внешних сил. Зачастую конструкции используют для установки приточно-вытяжной системы вентиляции. Изделия могут выдержать:

• температурные воздействия в диапазоне от -40 до +140 градусов;
• контакт с кислотами, щелочами и парами.

Фторопластовые конструкции применяются для притока и оттока агрессивного воздуха. Материал хорошо справляется с поставленной задачей. Однако чем выше значения температуры и давления, тем ниже эксплуатационный период изделий.

Как выбирать диаметр для труб

Основная проблема при выборе воздуховода – это не ошибиться с размером по сечению у трубы. Прежде всего, нужно учитывать, чтобы диаметр канала для отвода отработанного воздуха не был меньше диаметра отверстия в вентиляционном колодце.

В противном случае, если вентиляционная труба для вытяжки подобрана с меньшим диаметром, будет создаваться дополнительное сопротивление. И в итоге производительность вытяжки ощутимо уменьшится. Исходя из этого, специалисты рекомендуют подбирать трубу согласно отверстию в вентиляционный колодец.

Порядок установки трубы от вытяжки до вентиляционного колодца

Работа вытяжки во многом зависти от правильного монтажа воздуховода до вентиляционного колодца.

При прокладке трубы необходимо учитывать, что:

1. Изгиб трубы под 90 градусов отнимает около 10% от производительности вытяжной системы, а если он меньше, то это часто является причиной для обратной тяги.
2. Нельзя делать более трех поворотов трубы под прямым углом. Если же без дополнительных изгибов не обойтись, то делать их нужно под углом больше 90 градусов.
3. Желательно устанавливать трубу не более 3 метров, помнить при этом о снижении производительности от каждого метра на 5-10%.

Монтаж воздуховода для отвода угарного газа, как правило, производится после установки самой вытяжки.

Классификация воздуховодов

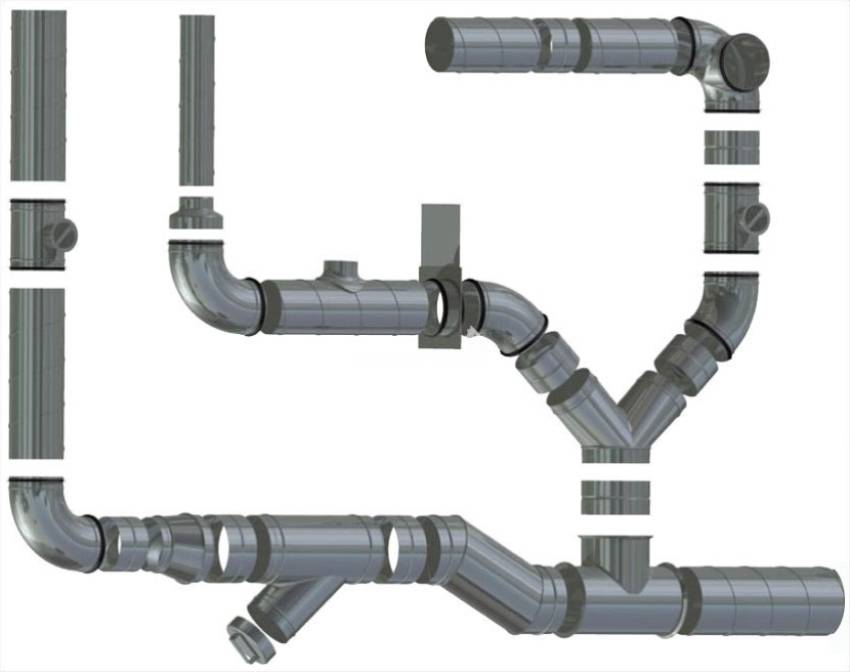

воздуховоды из оцинкованной стали

Воздуховоды устанавливаются в вентиляционных системах самых разнообразных характеристик. Поэтому видов воздуховодов множество, они объединяются на подгруппы по следующим качествам:

• форма сечения (может быть квадратной, овальной, круглой, прямоугольной);
• диаметр сечения (существует стандартный набор диаметров для разных типов сечений, по специальному заказу для вентиляции производятся воздуховоды любых диаметров);
• материал (листовой металл, пластик, металлопласт);
• конструкция (прямошовные или спиральнонавивные);
• жесткость;
• метод крепления (на фланцах или без них);
• вид крепления (отводы, тройники, повороты).

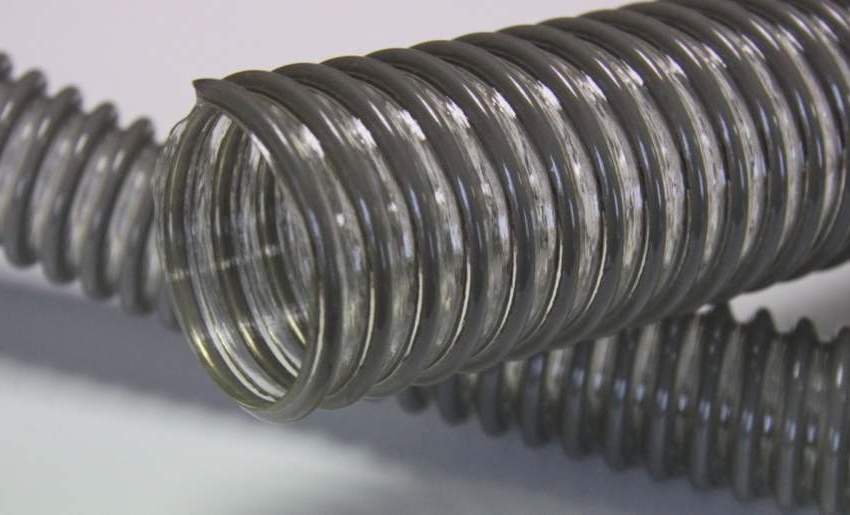

Гофрированные воздуховоды и их разнообразие

Гибкие воздуховоды применяются не только там, где нужно изгибать трубу, но и в помещениях, имеющих определенные требования. Отсюда гофрированные воздуховоды классифицируются на:

• теплоизолированные, которые также могут быть стандартной и повышенной прочности, у которых внутри проложен теплоизоляционный слой;
• неизолированные воздуховоды, с повышенной или стандартной прочностью;
• звукоизоляционные, с внутренним перфорированным воздуховодом для звукопоглощения.

Элементы гибких воздуховодов

Из чего состоит воздуховод, зависит от его вида. Есть сплошные трубы (бескаркасные). Они делаются из ПВХ или листа алюминия.

Трубы с утеплением. Полиэфирная лента как основа, стекловата — утеплитель.

Каркасные воздуховоды производят из проволоки, на которую накручивается алюминиевая фольга. Некоторые производители звукоизолируют воздуховод при помощи очень тонкого волокна из базальта.

Гибкие вставки

Гибкие вставки нужны для уменьшения вибрации, идущей по трубам от вентилятора. Их можно применять при температуре -40 — 80 градусов Цельсия.

Разновидность гибкой вставки для круглого воздуховода

Устанавливают гибкие вставки на выходе вентилирующего устройства. Материал — брезентовая парусина. Бывают также виниловые и капроновые вставки.

Муфты

Муфта — соединительный элемент для гибких воздуховодов, например, pu 0 7. Она отличается от ниппеля тем, что ее надевают на соединяемые детали сверху, поэтому в диаметре муфта должна немного превосходить эти детали. Стандартный материал соединительного элемента — оцинкованная сталь. Оцинковка обладает высоким запасом огнепрочности, для остальных типов воздуховодов необходима дополнительная огнезащита.

Соединительная муфта для вентиляции

В качестве примера приведем компанию «Провенто», являющуюся производителем муфт для гибких воздуховодов.

Разветвители

Стальные нержавеющие разветвители с полимерным покрытием универсальны для любого типа воздуховодов. Они могут быть в виде крестовины, прямого и У-образного тройников. Необходимы на объектах со сложной геометрией вентиляционных систем.

Разветвитель-тройник для гибкого воздуховода вентиляции

Принцип классификации воздуховодов

Воздуховодами называют систему труб, приспособленную для движения по ней воздушного потока и устроенную определенным образом.

Их применяют при монтаже систем вентиляции в домах‚ сети воздуховодов образуют системы вентиляции и кондиционирования‚ с их помощью подключают промышленные и кухонные вытяжки‚ используют в системах воздушного отопления.

Исходя из конструктивного исполнения‚ их делят на круглые и прямоугольные. Круглые воздуховоды эргономичны‚ воздух движется по ним почти бесшумно‚ вибрация при работе незначительная.

Соединяют элементы воздуховода с круглым сечением без использования дополнительных элементов.

Прямоугольное сечение воздуховода предпочтительнее тогда, когда систему нужно сделать незаметной, спрятав ее под отделкой.

Этим и удовлетворительным уровнем пропускной способности обусловлен их выбор при устройстве системы вентиляции в жилых домах. Кроме того, воздуховоды бывают жесткими и гибкими.

Металлические воздуховоды с прямоугольной формой сечения в разрезе имеют типовые размеры‚ колеблющиеся в пределах от 10 х 10 до 400 х 320 см. Прямые звенья имеют длину от 1 до 2.5 м

У первых сечение может быть как круглым‚ так и прямоугольным‚ а вторые в разрезе имеют только круг. Их использование уместно в точках разветвления. Производят гибкие воздуховоды (гофру) в основном из алюминиевой фольги‚ полиэфира‚ хотя есть и изделия из силикона‚ текстиля‚ резины, устойчивой к агрессивной химии.

К вентиляторам‚ приточным и вытяжным анемостатам‚ решеткам их подсоединяют напрямую, но иногда, чтобы связать такой воздуховод с основной системой‚ дополнительно нужны соединительно-монтажные детали.

Внутри поверхность гибких воздуховодов не отличается особой гладкостью, поэтому повышенное аэродинамическое сопротивление создает дополнительные шумы.

Гибкие воздуховоды могут быть как каркасными‚ так и бескаркасными. Каркас образует проволока — полимерная либо стальная. Свитую в пружину проволоку‚ покрывают синтетическим материалом‚ фольгированной лентой или полимером. Этот вид труб иногда оснащают покрытием — теплоизоляционным или шумопоглощающим

Структура у гибких воздуховодов многослойная. Для большей жесткости между слоями размещают стальную проволоку. Наиболее часто вентканалы в жилых домах прокладывают из труб ПВХ‚ обладающих высокими звукопоглощающими и теплоизоляционными характеристиками.

Применяют гофру в тем местах, где скорость движения воздушной массы не превышает 30 м/с‚ а давление не выше 5 т. Па.

Воздуховодные каналы по своей конструкции могут быть встроенными‚ в виде вентиляционных шахт‚ и внешними‚ проложенными по стенам и потолкам. Первые располагают внутри стен.

Чтобы они работали эффективно их поверхность внутри должна быть максимально гладкой‚ тогда воздух будет циркулировать свободно‚ не натыкаясь ни на какие помехи. Внизу шахта имеет отверстие‚ позволяющее очищать воздуховод.

Подвешенные и приставные короба используют для устройства внешних воздуховодов. Они представляют собой сборку, состоящую из труб и соединителей, различных по размеру и форме. Исходя из такого признака‚ как наличие изоляции‚ воздуховоды бывают изолированными и без изоляции.

Основываясь на дизайне помещений и конструктивных особенностях строения‚ останавливают выбор на каком-то конкретном виде воздуховодов.

а-з – установка горизонтальных воздуховодных каналов; и-к – вертикальных каналов; а, и – крепление к стенам; б, в, г, к – фиксация к колоннам; д, в – к перекрытиям; е, з – к формам и прогонам. Конструктивные элементы: 1 – консоль; 2 – тяга; 3 – хомут; 4 – воздуховод; 5 – траверса; 6 – стяжной болт; 7 – накладка

Установке системы должен предшествовать качественный аэродинамический расчет. Потребуется определить давление в системе‚ объем воздушных масс‚ проходящих по воздуховоду‚ его сечение‚ тип воздухообмена.

Особенности монтажа

Монтаж пластиковых воздуховодов в разы проще, чем работа с металлическими. Резать пластиковые трубы для вентиляции можно ножовкой с полотном по металлу или болгаркой с режущим диском. В любом случае рез получается ровный, без заусенцев.

Вариант вентиляции в ванной комнате и туалете с использованием прямоугольных пластиковых труб для вентиляции

Фасонные элементы и крепление к стене и потолку

Для поворотов, разветвлений, сужений, расширений есть специальные фасонные элементы — углы, тройники, переходники. Переходники есть как с одного размера на другой, так и с круглого на прямоугольный. Это пригодится, например, при необходимости вставить вентилятор. Для стыковки двух труб есть муфты. Все собирается даже легче чем детский конструктор.

Пример вентиляции из круглых пластиковых вентиляционных труб

Крепятся трубы к стенам или потолку при помощи специальных хомутов. Они также сделаны из пластика, крепятся к потолку или стенам при помощи дюбелей или саморезов. В установленные хомуты трубы просто «защелкиваются».

Вместо пластиковых хомутов для крепления вентканалов можно использовать перфорированные подвесы для гипсокартона. Если монтируется прямоугольная пластиковая труба, их крепят двумя дюбелями/саморезами на расстоянии, равном ширине трубы. Оставшиеся края загибают вниз, саморезами крепят к боковине трубы. Этот способ более трудоемкий, но подвесы стоят дешевле. Но использование саморезов — не лучший выход. На них, на кусок винта, торчащий внутри воздуховода, через несколько лет налипнет пыль, что приведет к ухудшению тяги. Лет через 8-10 на месте каждого самореза образуется пробка из пыли. В результате вентиляция может вообще перестанет работать. Придется ее чистить.

Особенности сборки

Если необходимо крепить воздуховоды на потолке, их крупными участками собирают на полу, после — «примеряют» на потолке, размечают места установки крепежа. Закрепив два участка их соединяют между собой. Так собирается вся система. Действительно ничего сложного. Сложно спроектировать и подобрать размеры, а смонтировать воздуховод по готовой схеме можно самостоятельно без проблем.

Для обеспечения герметичности в системе, специалисты рекомендуют промазывать стыки герметиком. Рекомендуется нейтральный силиконовый герметик белого цвета. После высыхания он остается эластичным и не трескается от вибрации, компенсирует температурные расширения.

Если при стыковке двух элементов системы образуется «карман» — пластик плохо примыкает из-за несовпадения геометрических размеров, стык также промазывается герметиком, а потом заматывается специальным металлизированным скотчем. В таких случаях рекомендуют убрать «карман» подтянув его при помощи самореза. Делать это не стоит все по той же причине — на этом месте «вырастет» пылевая пробка, которая перекроет поток воздуха.

https://youtube.com/watch?v=NBTsJcOpEWU

Расчет воздуховодов

Расчет воздуховодов вентиляции является одним из важнейших этапов проектирования системы подачи воздуха. Перед тем как приступить к непосредственному подбору площади сечения проводов, необходимо определить производительность вентиляции по воздуху.

Воздуховоды из пластика — это качественный и надёжный товар с длительным эксплуатационным сроком

Расчет производительности по воздуху системы вентиляции

Для начала необходим план объекта, на котором указаны площади и назначение всех комнат. Подача воздуха предусматривается только в те помещения, в которых люди находятся длительное время (гостиная, спальня, кабинет). Не подается воздух в коридоры, поскольку попадает туда из жилых комнат, а далее – в кухни и санузлы. Оттуда воздушный поток выводится через вытяжную вентиляцию. Такая схема предотвращает распространение неприятных запахов по дому или квартире.

Количество подаваемого воздуха для каждого типа жилого помещения рассчитывается с использованием МГСН 3.01.01. и СНиП 41-01-2003. Стандартным объемом на 1 человека в каждой комнате является 60 м³/ч. Для спальни эта цифра может быть уменьшена в 2 раза до 30 м³/ч

Также стоит отметить, что при расчете принимают во внимание только люди, длительно находящихся в помещении

Следующим этапом является расчет воздухообмена по кратности. Кратность показывает, сколько раз в час происходит полное обновление воздуха в помещении. Минимальным значением является единица. Это значение предотвращает застой атмосферы в комнатах.

Перед монтажом труб системы вентиляции производятся необходимые замеры и составляется технический проект

Исходя из вышесказанного, для определения расхода воздуха требуется вычислить два параметра воздухообмена: по кратности и по количеству людей, из которых выбирается большее значение.

Расчет по количеству людей:

L = N х L_norm, где

L – мощность приточной вентиляции, м³/ч;

N – число людей;

L_norm – нормированное значение расхода воздуха на человека (типовое – 60 м³/ч, в состоянии сна – 30 м³/ч).

Расчет по кратности воздухообмена:

L = b х S х H, где

L – мощность приточной вентиляции, м³/ч;

b – кратность воздуха (жилые помещения – от 1 до 2, офисы – от 2 до 3);

S – площадь помещения, м²;

H – вертикальные размеры помещения (высота), м².

После расчета воздухообмена для каждого помещения полученные значения суммируются для каждого метода. Большее и будет требуемой производительностью вентиляции. Например, типичными значениями являются:

• комнаты и квартиры – 100-500 м³/ч;
• коттеджи – 500-2000 м³/ч;
• офисы – 1000-10000 м³/ч

Шланги для системы вентиляции имеют лёгкий вес и высокие параметры гибкости

Методика расчета сечения воздуховодов

Для расчета площади воздуховодов необходимо знать объем воздуха, который должен по ним протекать за промежуток времени (согласно предыдущему этапу расчета) и максимальную скорость потока. Расчетные значения сечения снижаются с увеличением скорости прохождения воздуха, однако при этом возрастает уровень шума. На практике, для коттеджей и квартир значение скорости выбирается в пределах 3-4 м/c.

Статья по теме:

Стоит отметить, что использовать низкоскоростные проводы с большими размерами не всегда представляется возможным ввиду сложности размещения в запотолочном пространстве. Уменьшить высоту конструкции можно используя прямоугольные воздуховоды, имеющие при аналогичной площади сечения меньшие габариты, по сравнению с круглой формой. Однако монтировать круглые гибкие каналы быстрее и легче.

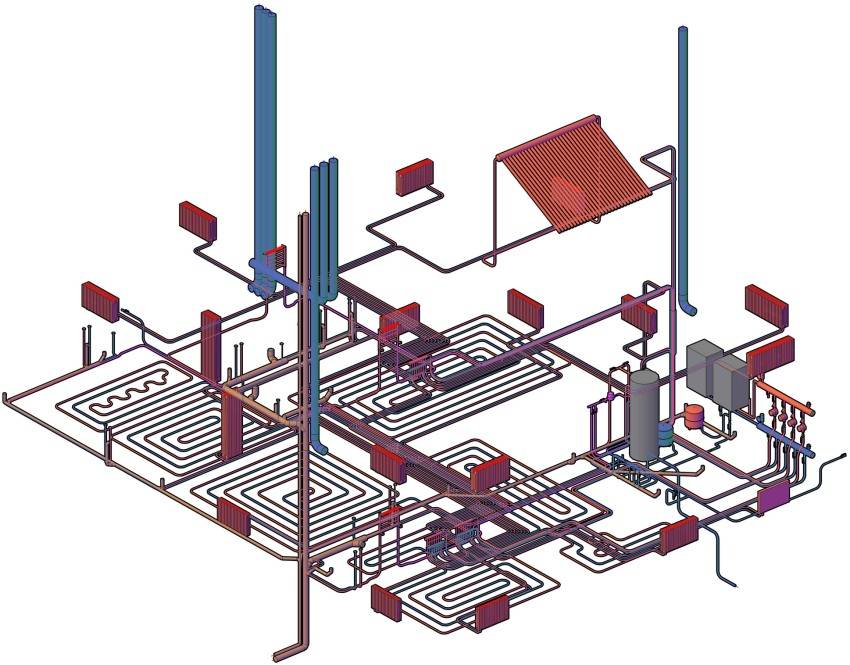

Компьютерное моделирование внутренних инженерных сетей вентиляции

Расчет площади воздуховода производится по формуле:

S_c = L х 2,778 / V, где

S_c – расчетный размер сечения провода, см²;

L – расход воздуха, м³/ч;

V – скорость воздуха в проводе, м/с;

2,778 – константа для пересчета различных размерностей.

Расчет фактической поперечной площади воздуховода круглого сечения производится по формуле:

Расчет фактической площади пластиковых воздуховодов прямоугольного сечения производится по формуле:

S = A х B / 100, где

S – площадь воздуховода фактическая, см²;

A и B – поперечные размеры воздуховода прямоугольного сечения, мм.

От того, насколько верно будет рассчитана система вентиляции, зависит качество оттока загрязнённого воздуха

Расчеты начинают с магистрального канала и проводят для каждой ветки. Скорость воздуха в главном канале может быть увеличена до 6-8 м/c. Следует добавить, что в бытовых вентиляционных системах, как правило, применяют круглые каналы диаметром 100-250 мм или с аналогичной площадью сечения прямоугольные. Очень удобно использовать для выбора пластиковых воздуховодов для вентиляции каталоги Вентс.

Монтаж изолированного воздуховода

Благодаря доступной цене востребованной является гибкая вентиляционная система с теплоизоляцией. При установке такой разновидности систем нужно учитывать несколько моментов:

1. Соединяя две части системы или подсоединения к оборудованию необходим точный замер. По нему будет производиться срез и подгон частей системы.
2. При одевании трубы на соединитель отжимается изоляционный материал для удобной работы с внутренней составляющей вентиляционного материала.
3. Стык внутренних частей системы соединяется алюминиевой клейкой лентой.
4. После герметизации внутренних частей изоляция возвращается на свое место и также соединяется алюминиевой клеевой полоской. Затем закрепляется хомутом из нейлона или металла.

Для того чтобы по каналу вентиляции не передавалась вибрация от вентилятора от его выходного патрубка монтируют прокладку против вибрации.

Понижение турбулентности понижается благодаря протяженности, которая должна быть в 1,5-2 диаметров патрубков на выходе.

Воздухозаборные приспособления, вентиляционную решетку, воздухораспределители монтируют тремя способами:

1. Используемые изделия устанавливаются внутри канала, благодаря различным переходникам-соединителям круглой и квадратной формы.
2. Гнущиеся трубы нужны для соединения. Первый конец фиксируется хомутом из нейлона на воздуховоде. Второй конец крепится на вентилятор дымоудаления так, чтобы поворот системы не был больше 90 градусов.
3. Чтобы распределить силу воздуха на составляющие вентиляции в основном канале делается отверстие. Затем устанавливается нужный переходник, связанный с решеткой распределения.

II.Техника установки гибких воздуховодов

В качестве оптимальных рекомендаций по монтажу гибких воздуховодов на сегодняшний день, можно назвать соответствующие требования Ассоциации производителей воздуховодов и подрядчиков по кондиционированию США (Sheet Metal and Air Conditioning Contractors National Association — SMACNA):

внутренний рукав гибкого воздуховода должен находиться в полностью растянутом состоянии, для устранения изгибов и потерь давления, излишки воздуховода следует обрезать;
не рекомендуется создавать запас длины воздуховода с расчетом на последующий ремонт помещения и переделку;
кронштейны подвески должны иметь достаточную ширину, чтобы не вызывать изменение наружного диаметра жакета (оболочки воздуховода);
при прохождении через стеновые конструкции обязательно использование металлических гильз или переходников, что гарантирует сохранность воздуховода при монтаже.

2. Резка

воздуховод должен быть полностью растянут;
нужно отмерить необходимую длину и нанести метку мягким маркером;
резать воздуховод следует прямо по витку острым ножом или специальным инструментом;
спиральную часть нужно обрезать кусачками или бокорезами.

3. Соединения

соединение гибких воздуховодов производится с помощью 100 мм муфты/ниппеля, мастики или самоклеющейся алюминиевой ленты;
соединение может фиксироваться металлической или нейлоновой стяжкой;
полужесткие воздуховоды должны присоединяться к фланцам при помощи шурупов (не менее 3-х шурупов для диаметров воздуховодов до 8 дюймов и более 5 шурупов для больших диаметров, шурупы должны располагаться не ближе 12 мм от края воздуховода);
минимальная длина «захода» воздуховода на патрубок составляет 50 мм;
необходимо убедиться в совместимости материалов клея (мастики) и воздуховода
герметичность соединений должна быть проверена при приемке системы.

4. Точки подвески

радиус изгиба воздуховода при повороте должен превышать диаметр воздуховода;
провисание воздуховода между точками подвеса не должно превышать 50 мм/м;
расстояние между двумя точками подвески составляет, в зависимости от типа воздуховода, от 1 до 3 метров;
в случае вертикальной подвески воздуховода, допустимое расстояние между стабилизирующими крепежными хомутами — от 1 до 1,8 м.

Задачи, выполняемые вентиляционными каналами

Для того чтобы воздуховоды для вентиляции обеспечивали высокую эффективность работы системы, необходимо учитывать ряд параметров, среди которых:

• шумоизоляция;
• герметичность;
• теплоизоляция;
• максимально возможная компактность, но без потерь функциональности;
• прочность (данный параметр зависит от типа вентиляционной системы).

Однако решающими характеристиками при выборе конструкции и материала воздуховодов всё же является площадь сечения, его форма, а также непосредственно сама конструкция канала. Изменяя данные значения, можно воздействовать на все прочие способности вентиляции. К примеру, недостаточные размеры воздуховода приведут к тому, что мощный поток воздуха, проходя по узкому каналу, создаст дополнительные нагрузки на конструкцию, а также шумовой эффект.

Если возникновение лишнего шума ещё можно стерпеть, то повышенное давление на стенки воздуховода может привести к плачевным результатам, при этом наиболее худшим из возможных сценариев будет деформация с последующим разрушением отдельных участков вентиляционных каналов. Такой исход напрямую связано с работоспособностью вентиляционной системы.

Методы декорирования трубы от вытяжки

Зачастую при установке воздушного канала для вытяжки принимается решение о декорировании воздуховода, чтобы не нарушать общий интерьер на кухне.

Для этого существует несколько способов:

1. Короб из гипсокартона. Здесь вокруг канала устанавливается вначале обрешетка, затем на нее крепятся плиты из гипсокартона. В дальнейшем короб обделывается под общий интерьер. Этот метод хорошо устраняет проблему по эстетике, но он неудобен в случае, если нужно будет вскрывать трубу по какой-либо причине.
2. Корпус пластмассовый. В магазинах продаются специализированные короба для декорирования гофрированного воздуховода. Такой декор является наиболее простым аналогом короба из гипсокартона.
3. Установка над натяжным потолком. При принятии такого решения, воздушный канал монтируется от вытяжки наверх и прячется среди потолочных конструкций. Часть воздуховода от вытяжки до потолка прикрывается облицовочной плитой или остается неприкрытой, по усмотрению хозяина. Недостатком такого варианта является то, что проводить трубу можно лишь до ремонта. То есть, после натяжения потолков спрятать воздуховод таким методом будет невозможно. А также в случае профилактического ремонта канала вначале придется разобрать навесной потолок.
4. Установка единого комплекта. В этом случае нужно заказать или сделать своими руками навесной шкаф под размер вытяжки до потолка. В нем спрячется и устройство для отвода угарного газа, и воздуховод. Минусом такого декора является то, что скрадывается место под всякие кухонные принадлежности.
5. Навес на шкафчик. Здесь применяется предыдущий способ, только в бюджетном варианте. Навесной шкаф изготавливается или заказывается не до самого потолка, затем на него устанавливается декоративная панель под общий интерьер на кухне. Этим методом скрывается труба, идущая вверх от вытяжки до отверстия вентиляционного колодца.
6. Монтаж воздуховода рядом со стеной над навесным кухонным гарнитуром. В таком случае, обычно шкафчики навешиваются достаточно высоко, и тогда канал над ними не будет видно.
7. Покраска. Данный метод является самым дешевым и простым вариантом, для чего нужно лишь выкрасить трубу в тон интерьера.
