Расширительный бак для отопления

Как подобрать расширительный бак для закрытой системы отопления

Объем расширительного бака для закрытой системы отопления должен быть не меньше, чем 10% от общего объема теплоносителя. Для того чтобы рассчитать объем системы отопления нужно знать сколько трубы того или иного диаметра уложено в теплый пол, на подключение радиаторов, какой объем радиаторов отопления (см. паспорт к ним), а также сколько теплоносителя помещается в котле. В твердотопливных котлах может быть несколько сотен литров теплоносителя.

Второй способ подбора расширительного бака для закрытой системы отопления – эмпирический. Т.е. заливаем систему и смотрим сколько зашло. Однако лучше все-таки не полениться и посчитать.

Наименование	Объем теплоносителя
Труба 14 мм	0,079 л
Труба 16 мм	0,113 л
Труба 20 мм	0,163 л
Труба 25 мм	0,254 л
Труба 32 мм	0,554 л
Секция радиатора 500 мм	0,4 л
Секция радиатора 350 мм	0,25 л

Чтобы правильно подобрать объём расширительного бака, нужно не лениться и посчитать.

Правила монтажа контура без насоса

Теперь поговорим, как сделать циркуляцию воды без насоса. Любая разновидность гравитационной схемы имеет общий минус, который заключается в отсутствии давления в сети. Именно поэтому работоспособность системы снижается из-за повышенного количества поворотов трубопроводов, неправильного уклона и других погрешностей во время монтажа.

Для правильной организации контуров без насоса придерживайтесь следующих требований:

1. Соблюдайте минимально необходимый уклон обратного трубопровода в сторону нагревательного оборудования.
2. Для устройства разводки выбирайте трубы подходящего диаметра и типа.
3. Учитывайте используемый тип теплоносителя и особенности его подачи.

Подбор трубопроводов и их уклона

Чтобы обустроить водяное отопление в частном доме без насоса, нужно правильно подобрать диаметр трубопровода и рассчитать его уклон.

Для организации самотечной сети можно использовать следующие виды труб:

• Стальные трубопроводы стоят недорого, достаточно прочные, выдерживают высокое давление. Главный недостаток в низкой коррозионной стойкости, особенно в завоздушенных сетях.
• Металлопластиковые конструкции благодаря гладкой внутренней поверхности не так быстро засоряются. Они мало весят, не подвержены коррозии и имеют небольшое линейное расширение.
• Полипропиленовые трубопроводы обладают высокой герметичностью, прочностью. Они просто монтируются, служат долго и устойчивы к замерзанию. Для монтажа трубопровода понадобится специальное паяльное оборудование.
• Медные трубы стоят очень дорого, поэтому применяются редко. Это самые долговечные и красивые трубопроводы с хорошей теплоотдачей.

Выбор диаметра трубопровода производится на основе теплотехнического расчета. При превышении сечения магистрали увеличиваются расходы на отопление, а теплоотдача снижается. Диаметр стального трубопровода не должен быть меньше 50 мм.

Выбор теплоносителя

Естественная циркуляция в системе отопления частного дома может быть организована с использованием жидкого теплоносителя – воды или антифриза. Чаще используют воду, потому что меньшая теплоотдача и большая плотность антифриза повышают расходы топлива и времени на обогрев дома.

Антифриз стоит выбрать в том случае, если дом в холодный сезон будут надолго покидать либо посещать его с определенной периодичностью, а постоянно сливать воду из системы не хочется. В пользу антифриза говорит его лучшая текучесть, облегчающая циркуляцию теплоносителя, а также устойчивость к замерзанию.

Выбор нижнего или верхнего подключения подачи

Отопление самотеком можно организовать с нижним и верхним подключением подачи теплоносителя к отопительным приборам.

Особенности каждой подачи следующие:

1. При нижней подаче теплоносителя трубопроводы прокладываются на уровне пола, поэтому не портят интерьер помещения. Однако однотрубные системы с нижней разводкой отличаются низкой тепловой эффективностью, поэтому такое подключение используют при высоком давлении в сети.
2. Верхняя подача теплоносителя более всего подходит для устройства в частном доме с естественной циркуляцией. Трубопроводы прокладываются под потолком. Поскольку жидкость в радиаторы подается сверху, через краны Маевского легко стравливается воздух. Однотрубная разводка с верхней подачей более эффективная, чем с нижним подключением.

https://youtube.com/watch?v=vVEj7wcr1ik

Ошибки при подборе способа подачи могут привести к низкой эффективности системы. Решить проблему получится только установкой циркуляционного насоса для создания лучшего тока теплового носителя.

Обслуживание расширительного бака

Нельзя преуменьшать роль такого устройства, как расширительный бачок системы отопления инструкция этого прибора предоставляет перечень правил его обслуживания. К ним относят:

• Один раз в полгода необходимо проверять бак на внешние повреждения – коррозию, вмятины, подтеки. Если вдруг такие повреждения найдены, то обязательно нужно устранить их причину.
• Один раз в полгода нужно проверять начальное давление газового пространства на соответствие расчетному показателю.
• Один раз в полгода проверяется целостность мембраны. В случае обнаружения ее нарушения нужно заменить ее (если такая возможность предусмотрена).
• Если бак не будет использоваться долгое время, то нужно держать его в сухом месте, слив из него воду.

Далее о том, как проверить расширительный бак отопления – его начальное давление газового пространства. Для этого следует отключить бак от отопительной системы, дренировать с него воду, к ниппелю газовой полости подключить манометр. Если давление ниже, чем то, которое было установлено тогда же, когда происходила настройка расширительного бака для отопления – через этот же ниппель бак нужно накачать компрессором.

Показания манометров при правильной работе расширительного бака

Проверка целостности мембраны – это тоже важный момент. Если вдруг во время проверки давления газового пространства после того, как вы дренировали воду, через дренажный кран идет воздух, а давление в газовой полости уменьшилось до атмосферного – то мембрана пробита.

Чтобы заменить мембрану, нужно пройти несколько этапов. Первым делом, бак отсоединяется от отопительной системы, затем его нужно дренировать. Далее давление газовой полости сбрасывается через ниппель. Фланец мембраны демонтируется. Находится он в области патрубка для соединения с трубами. Мембрана, входящая в устройство расширительного бака для отопления, извлекается из отверстия внизу корпуса.

Затем нужно проверить внутреннюю часть корпуса, чтобы там не было загрязнений и коррозии, если они есть – нужно их удалить и промыть водой, после чего высушить. Чтобы убрать коррозию, нельзя использовать средства, включающие масла! Держатель мембраны вставляется в отверстие вверху мембраны. Болт вворачивается в держатель мембраны, она ставится в корпус, а держатель отводится в отверстие в дно корпуса. Затем держатель фиксируется гайкой. После этого на корпус ставится фланец мембраны.

Любая современная система отопления не «представляет» своего существования без надежного компенсатора теплового расширения теплоносителя в ней — расширительного бака.

Практический расчет расширительного бака для отопления довольно прост — необходимо «вооружиться» несколькими формулами и определиться с исходными рабочими параметрами системы.

Сейчас эффективно используются расширительные баки закрытого типа. Открытые варианты этих функциональных устройств использовались преимущественно в системах с естественно циркулирующим теплоносителем. Они имеют значительные габариты и низкую эффективность. Поэтому постепенно применение такого типа баков сходит на «нет».

Баки закрытого типа конструкционно представляют собой герметичную емкость цилиндрической или «таблетированной» формы.

Мембранный расширительный бак «таблетка»

Мембранный расширительный бак

Внутри бак разделен мембранной перегородкой на воздушную и жидкостную камеры — это бак диафрагменного типа. Также возможно конструкционно использование внутри бака «балонной» эластичной камеры из термостойкой резины.

Схематическое устройство расширительного бака

Принцип действия основан на расширении объема теплоносителя в жидкостном отсеке, который приводит к деформации эластичной перегородки (баллона). Уменьшение объема воздушной камеры приводит к повышению давления воздуха (газа) в ней. Превышение допустимого давления приводит к срабатыванию предохранительного клапана. Такова упрощенная схема действия этого бака.

Но нормальное и безопасное функционирование системы возможно только при правильном расчете расширительного бака для отопления. Игнорирование или неграмотный расчет объема расширительного бака приведет или к недостаточному давлению в системе, или к превышению давления в ней и аварийному сбросу избытка теплоносителя.

Комплектация и принцип работы

Расширительный бак, помимо корпуса, включает в себя мембрану (баллон или диафрагму), верхняя часть которой заполнена инертным газом или воздухом. Нижний отсек герметичной емкости предназначен для теплоносителя.

Вместе с увеличением температурных показателей вода расширяется, и избыточная масса теплоносителя попадает в мембранник. Объем камеры с воздухом уменьшается, и давление в этой части закрытой системы возрастает, компенсируя напор в магистрали. Когда температура теплоносителя снижается, наблюдается обратный процесс.

Мембрана в бачке плотно прижата к внутренней стенке, так как весь его объем наполнен газом.

Когда внутрь попадает вода, давление увеличивается. В момент запуска отопления существует риск повреждения диафрагмы от скачка давления, а затем манометр постепенно изменяет показания и целостность детали вне опасности.

Чтобы избежать повреждения мембраны, необходимо установить предохранительный клапан манометра, который реагирует на возросшее давление (для частных домов нормой является от3,5 до 4 бара).

Преимущества фланцевой модели

К преимуществам фланцевых приборов можно отнести следующие характеристики:

• выдерживает большее давление внутри системы, нежели устройство с постоянной диафрагмой;
• возможна замена мембраны при ее повреждении;
• горизонтальный и вертикальный монтаж прибора.

Как выбрать или сделать расширительный бак

Фабричный гидробак можно купить в специализированном магазине или заказать через интернет. Он представляет собой емкость с крышкой и отводами, готовую к установке. При покупке оцените полный и полезный объем, параметры резьбы патрубков и габаритные размеры модели.

При желании сэкономить, сварите сами емкость из нержавеющей стали или подыщите подходящую пластиковую канистру. Полимеры и нержавейка не подвержены коррозии, поэтому долго служат.  Такой самодельный демпфер работает не хуже заводского.

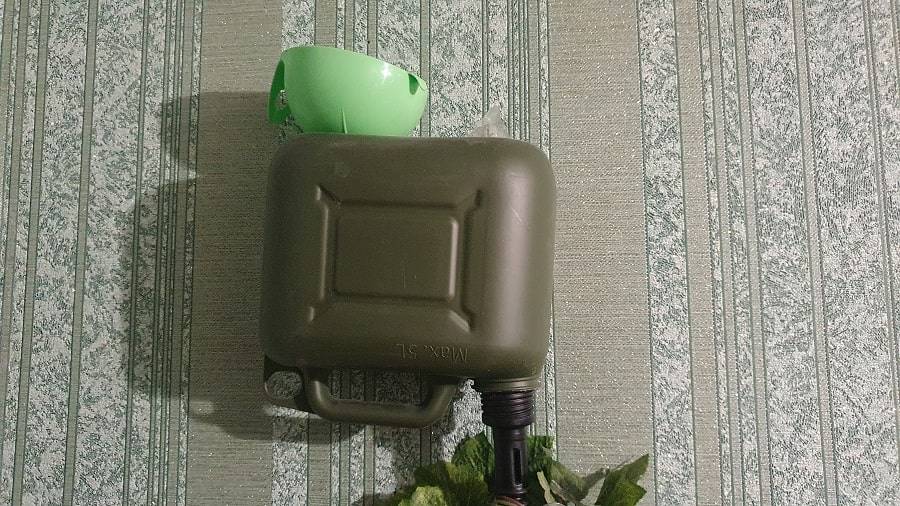

Можете поступить проще – возьмите канистру, подсоедините ее к отопительной системе, в верхней части вырежьте отверстие и вставьте туда воронку. Воду надо будет доливать вручную, а в конце отопительного сезона – снимать и промывать бак.

Место установки

Расширительный бак для отопления закрытого типа устанавливается на прямом участке перед циркуляционным насосом. Перед, в том смысле, что насос гонит воду от расширительной емкости, а не в нее. В таком случае расширитель работает более корректно.

Для установки мембранного бака, монтируют тройник, от него идет труба, к которой подключается емкость. Высота установки не имеет значения. Но перед баком и за ним лучше поставить отсечные краны. Мембрана, выходит из строя раз в несколько лет. Еще чаще приходится его проверять, подкачивать. Чтобы для обслуживания не приходилось останавливать и сливать систему и ставят запорный кран. Его перекрывают и можно бачок снимать, проверять, ремонтировать.

В системах открытого типа, место установки расширительного бака выбирается исходя из других соображений. Его ставят в самой верхней точке системы. В этом случае он работает еще и как воздухосборник. Пузырьки воздуха стремятся вверх, а если в самой верхней точке стоит расширительный бачок, они тут и поднимаются на поверхность, выходя в атмосферу. Так что такой бак намеренно делают негерметичным, чтобы воздух из системы отопления имел возможность выходить естественным путем.

Рекомендации специалистов

Расширительный бак закрытого типа необязательно устанавливать в наивысшей точке системы.

Главное преимущество мембранных компенсаторов как раз и заключается в возможности его размещения в месте, наиболее удобном для монтажа и эксплуатации.

Маленькие бачки объемом 20-25 литров устанавливают обычно в системы с циркуляционным насосом, мощность которого составляет 1,2 кВт. Увеличения емкости до 20-60 литров приведет к увеличению мощности насоса до 2,0 кВт.

В продаже есть компенсирующие устройства объемом 100-200 литров. Помимо их прямого назначения они могут играть роль накопительного резервуара для теплой воды. Правда, использовать их в таком ключе можно лишь в случае отключения основного источника ГВС на короткий срок.

Типоразмеры расширительных баков занимают довольно широкий диапазон. Среди них попадаются модели с габаритами настолько большими, что стандартные дверные проемы не позволяют внести их внутрь помещения. В такой ситуации лучше одну огромную емкость заменить на несколько маленьких. Главное, чтобы их суммарный объем равнялся расчетному.

Расчет расширительного бака для закрытых систем отопления

Как произвести расчет объёма расширительной емкости для закрытой системы отопления.

Современные системы отопления представляют собой замкнутый контур, герметичную конструкцию заполненную жидкостью, которая изолирована от попадания воздуха, а значит, менее подвержена окислению.

При увеличении объёма жидкости в закрытой системе, в связи с увеличением температуры теплоносителя, может повыситься давление, способное нарушить целостность элементов системы. В таких случаях устанавливается герметичный расширительный бак (мембранный или экспанзомат), который используется в закрытых контурах отопления с целью компенсации температурных расширений.

Экспанзомат конструктивно представляет собой герметичную емкость, со встроенной внутрь эластичной мембраной или мешком, разделяющей бак на две полости: одна из которых, при увеличении давления, наполняется теплоносителем, а другая – воздухом или азотом.

В одной из частей компенсатора расположен ниппель для подкачки насосом и замера давления газа, а в другой – резьбовой штуцер для присоединения к контуру отопления.

Виды расширительных бачков

Как известно, для отопления частного жилья могут применяться разные принципы подачи теплоносителя — естественная и принудительная циркуляция. Для каждого типа системы используются свои модификации расширительного бачка:

• Открытые. В инфраструктуре с естественной циркуляцией дополнительная емкость устанавливается в самой верхней точке и имеет форму открытого резервуара. Давление в трубах равно атмосферному, а через бачок выводятся пузырьки воздуха и, если надо, доливается вода.
• Закрытые. Если в магистрали отопления установлен насос, обеспечивающий циркуляцию теплоносителя, в качестве расширительного резервуара выступает запаянный металлический баллон со сжатым воздухом. Излишек теплоносителя при нагреве подается в бак, а когда температура снижается, давление воздуха вытесняет жидкость обратно.

Закрытый расширительный бачок обеспечивает значительные преимущества по сравнению с открытым. Его установка может производиться в любом удобном месте, отсутствие контакта с атмосферой защищает внутреннее пространство труб и батарей отопления от коррозии и проникновения грязи и мелкого мусора. Однако окончательное решение о выборе типа расширительного бачка обычно диктуется схемой реализации системы отопления в целом, а не этими важными, но не определяющими преимуществами.

Пошаговая инструкция. Разные способы подключения

Экспанзомат – еще одно название расширительного мембранного бака. Рациональнее, если установкой займется специалист. Если решили установить самостоятельно, то в неясных моментах свяжитесь с ним и получите консультацию. Установить бак можно как на подающей части магистрали, так и на обратке.

Последовательность и особенности установки:

• расположение расширительного бачка в пространстве. В принципе, как уже было сказано, бак можно расположить как угодно. Но с точки зрения рациональности, воздушная камера должна располагаться вверху, чтобы не подвергаться воздействию гравитации. Это усилит и без того значительное воздействие на мембрану со стороны теплоносителя и воздуха. Потребуется замена или ремонт через меньший промежуток времени, чем указано в гарантийных обязательствах;
• на смонтированной схеме отопительной системы выбирают свободное от завихрений место. Обычно это участок трубы перед рециркуляционным насосом. Это наиболее оптимальный вариант;
• крепят бачок к стене и соединяют гибким шлангом с системой.

Не важно, куда вы поставите бак: на подачу, или это будет обратка, важно чтобы он был расположен на минимальном расстоянии от всасывающей стороны центробежного насоса

Расчёт объёма

Процесс расчёта объёма расширительных баков открытого и закрытого типа несколько отличается. Резервуар для открытой отопительной системы делают из листового металла. В ёмкости присутствует отверстие для подачи теплоносителя в систему.

Подобные приборы могут иметь и другое отверстие, которое располагается в верхней части и служит для отвода лишней жидкости в канализацию. В некоторых случаях к открытому расширительному баку теплоноситель (вода) подаётся в автоматичном режиме, по мере убывания.

При проектировании отопительной системы важно рассчитать объём компенсационного бачка.  Основным значением, от которого отталкиваются все расчёты, считается общий объём воды в системе, например, 100 литров

Обратите внимание! При расчёте объёма расширительного бака открытого типа берётся значение 10% по отношению к общему количеству теплоносителя в системе. В нашем случае нужен 10 литровый резервуар.
Расширительный бачок объемом 10 литров. Данная система расчёта, так называемый народный метод, может применяться и для компенсационных ёмкостей закрытого типа

Кроме этого существует более точный метод подсчёта объёма резервуара. Нам понадобятся следующие данные:

Данная система расчёта, так называемый народный метод, может применяться и для компенсационных ёмкостей закрытого типа. Кроме этого существует более точный метод подсчёта объёма резервуара. Нам понадобятся следующие данные:

• ОВ – объём увеличения теплоносителя при нагревании. Для воды это значение не превышает 5%, у антифриза в пределах 6%;
• ВК – общий объём теплоносителя в контуре отопительной системы. Количество воды можно измерить вёдрами или при помощи специального счётчика, который устанавливается на сливной трубе;
• ДС – максимальное давление в контуре и котле (такая информация предоставлена в инструкции к отопительному прибору);
• ДБ – давление в расширительном баке.

Для точного подсчёта объёма компенсационного бака закрытого типа применяется следующая формула:

Если сравнить результат объёма расширительной ёмкости подсчитанного по народному методу со значением, полученным из формулы, то второй результат будет меньшим. При небольшом превышении величины резервуара от требуемого значения необходима правильная настройка, что будет способствовать эффективной работе прибора.

Открытые

Относящиеся к первой группе, чаще всего монтируются на чердаках, то есть над верхней точкой системы отопления. Открытый расширительный бак представляет собой прямоугольную или цилиндрическую емкость, для производства которой применяется листовая сталь. После их установки необходимо произвести теплоизоляцию. Перед включением не требуется настройка.

Пример: для отвода жидкости служит циркуляционная труба. К раковине примыкает контрольная труба, на которой установлен запорный кран для регулирования уровня воды в емкости. Нельзя не отметить расширительную трубу, посредством которой жидкость поступает непосредственно в бак. Все эти и другие трубы присоединяются при помощи специальных патрубков.

Открытые экспансоматы имеют определенные отрицательные качества.

Перед тем как проверить уровень теплоносителя, необходимо поднять защитную крышку открытого бака. Кроме этого, потребуются дополнительные денежные затраты на его установку, так как монтировать бак придется в верхней части отопительной системы.

Также необходимо предварительно утеплить то место, где будет произведена установка. По причине того, что открытый расширитель функционирует при пониженном давлении, управлять такой системой несколько затруднительно.

И последнее – в экспансомат, имеющий вышеописанное устройство, поступает воздух, что приводит к повышенному уровню коррозии основных элементов.

Установка в частном доме

При подключении резервуара к отоплению частного дома следует определиться с его типом. Подключение каждого вида производится по инструкции и имеет свои особенности.

Особенности подключения ёмкости открытого типа:

• устанавливается непосредственно над котлом в высшей точке стояка;
• корпус резервуара тщательно теплоизолируют;
• обязательно оборудуется аварийный слив жидкости.

Важно! Аварийный слив лучше направить в канализацию, чтобы исключить попадание под горячую струю теплоносителя живых существ. Особенности установки баков закрытого и мембранного типа:

Особенности установки баков закрытого и мембранного типа:

• малые ёмкости крепятся к стене при помощи хомута или подвешиваются на кронштейн, большие — устанавливаются на пол;
• мембранные баки лучше всего устанавливать вертикально, при горизонтальном расположении возможно проникновение инертных газов в теплоноситель;
• устанавливать ёмкость следует таким образом, чтобы её было удобно обслуживать;
• закрытый расширительный бак устанавливается непосредственно перед котлом отопления и насосом в отводящей трубе;
• нагрузка от подводящих труб не должна ложиться на устройство.

Важно! Запрещено прокладывать подводну́ю трубу по полу или подвешивать на высоту. Правильное подключение расширительного устройства производят через отсекающий кран

Благодаря этому бак можно отключить от отопления, исключив завоздушивание труб

Правильное подключение расширительного устройства производят через отсекающий кран. Благодаря этому бак можно отключить от отопления, исключив завоздушивание труб.

Порядок работ

1. Устанавливается и крепится сама ёмкость. Тип установки: напольная или настенная ― определяется объёмом и весом резервуара.
2. Производится врезка в обратную трубу.
3. На резьбу накручивается отсекающий кран.
4. Проверяется давление в системе отопления.

Система без расширительного бака

При необходимости сброса давления применяют разновидность трубопроводной арматуры – предохранительный клапан. Он предназначается для защиты труб и оборудования от избыточного давления.

Механизм действия предохранительного клапана:

1. При скачке давления в системе клапан автоматически выпускает избыток теплоносителя из труб. То есть в случае возникновения избыточного давления механизм будет выпускать некоторое количество воды;
2. После того как часть жидкости будет выпущена, давление понизится, и клапан автоматически закроется. Обязательное условие успешной работы отопления – своевременное и безотказное открывание клапана при возникновении превышения рабочего давления.

Применение расширительного бака более предпочтительно, так как в процессе его работы не происходит выпуск жидкости, количество которой сложно контролировать. Для ее сбора нужно будет устанавливать дополнительную емкость. Кроме того, при выходе предохранительного клапана из строя, возможно повреждение всего контура.

Следует учесть, что предохранительные механизмы необходимо периодически проверять с привлечением специализированных организаций, тогда как проверять бачок не нужно.

Принимать решение о применении в системе отопления предохранительного клапана вместо бачка нужно взвешенно, осознавая связанные с этим риски.

Расчет объема расширительного бака

Подбор расширительных баков для систем отопления

Когда встает проблема выбора объема, то возникает несколько вопросов. Например, как точно определить этот показатель? Выше уже говорилось о десятипроцентном уровне. Но как можно точно определить, сколько литров теплоносителя в отопительной системе? Есть несколько способов:

• Самый простой – сделать замер по счетчику подачи воды из водопровода. Для этого вам придется контролировать слив, через который вода должна заполнять сам расширительный бак. Как только вода полилась из трубы, значит, система заполнена. Но это возможно лишь в открытой отопительной системе.
• Можно использовать чисто теоретический подход, подразумевающий, что на один киловатт производимой нагревательным котлом тепловой энергии требуется 15 литров теплоносителя. То есть вы сначала рассчитываете необходимую мощность приобретаемого вами котла и на ее основе делаете расчет общего количества теплоносителя. Остальное подсчитать не трудно.
• Провести математический расчет с учетом размеров и характеристик используемых узлов.

Именно третий вариант является самым точным. Но он зависит от множества показателей — размерной величины труб, теплообменника, радиаторов отопления. И эти показатели являются основополагающими. Поэтому такие расчеты самостоятельно провести очень сложно. И все же сделаем некоторые замечания относительно них.

Как уже упоминалось, необходимо точно знать длину и диаметр используемых труб. Подсчитать их объем не сложно. Далее вам потребуется объем теплообменника. Этот показатель обычно указывается в паспорте поставляемого нагревательного котла. И последнее – объем всех радиаторов. Здесь все будет зависеть от типа батарей и материала, из которого они изготовлены. Но это еще не все.

Каждый материал имеет коэффициент теплового расширения. Это значит, что при нагреве он начинает изменять свои размерные показатели в большую сторону, а значит, изготовленный из этого материала объем будет увеличиваться. Конечно, у каждого материала этот коэффициент свой — отличный от других. К примеру, у полимера он больше, у стали меньше, у чугуна еще меньше. Поэтому, рассчитав объем каждого элемента системы отопления, необходимо его умножить именно на этот коэффициент.

Назначение расширительного бака

Расширительный бак нужен для компенсации давления теплоносителя в системе отопления. Разница давления возникает из-за изменения его температуры во время отопительного процесса, так как в зависимости от температуры меняется его объём.

В закрытых отопительных системах используется расширительный бак закрытой герметичной конструкции. Внутри бака имеется эластичная мембрана, которая делит его на две части. Одна из частей бака содержит воздух под давлением, во вторую часть проникает теплоноситель.

Циркуляция теплоносителя в закрытой отопительной системе обеспечивается с помощью циркуляционного насоса. В открытой отопительной системе насос не нужен, а поэтому в роли бака может выступать любая ёмкость, теплоноситель в которую будет сливаться напрямую из отопительных труб.

Расширительный бак в закрытой системе отопления

Где устанавливается расширительный бак на отопление

Установка мембранного расширительного бака в системе отопления может быть выполнена в любом месте. Рассмотрим два варианта: на обратке и на падающем участке трубопровода.

На обратке – признается, как наиболее удачный вариант, который способствует работе мембранного бака в оптимальных условиях. Это позволяет продлить срок эксплуатации оборудования.

Вариант присоединения бака на подающем участке магистрали не отличается стабильной работой. Вода, проникающая в бак будет иметь повышенную температуру. Не исключено проникновение пара в расширительную емкость. Давление компенсируется слабо, снижается срок службы расширительного оборудования.

Важно! Присоединяйте бак в систему через «американку» с краном для отсечения системы. Мембранный расширитель в любое время можно вывести из схемы для ремонтных работ или замены на новый бак

Тройник позволяет сливать воду не затрагивая остальные части отопительной системы.

Выбор оборудования

Подводя итоги, можно сказать следующее: для открытой отопительной системы берите соответствующий тип расширительного бака, для закрытой это правило также действует. Вообще, открытый бачок можно даже сделать своими руками, ничего сложного там нет. Самое главное — соблюсти правило размещения, о котором было написано выше.

По поводу приобретения бачков закрытого типа стоит сразу предостеречь: внешне они очень похожи на гидроаккумуляторы для системы водоснабжения. Но это разные типы оборудования, они не взаимозаменяемы. Ориентируйтесь на маркировки, проставленные на изделии, в них указаны допустимые показатели температуры и давления. Для расширительного бачка это 120 градусов и 3 Бара, а для гидроаккумулятора — 70 градусов и 10 Бар.

Еще одним критерием выбора расширительного бачка является его необходимый объем

Ведь важно, чтобы в него влезло нужное количество теплоносителя. Расчет этого показателя осуществляется не так уж просто, хотя, в принципе, существуют различные онлайн-сервисы для проведения данной операции

Но любая программа может дать сбой, поэтому расчеты все же лучше осуществлять вручную. Для этого вам надо посчитать, сколько всего воды входит во всю отопительную систему во время эксплуатации последней. То есть вам нужно учесть следующее:

• количество жидкости в емкости отопительного котла. Этот показатель берется из технического паспорта оборудования,
• количество теплоносителя во всех магистралях. Для этого нужно найти площадь поперечного сечения каждого участка трубопровода (используя формулу площади круга), а затем умножить получившееся число на длину того же участка,
• количество жидкости в каждом радиаторе, подключенном к системе отопления. Этот показатель также берется из технического паспорта изделия.

После всех произведенных расчетов полученные числа складываются, а затем вычисляется 10% от суммы. Это и будет необходимый объем емкости расширительного бачка.

Способы расчета

Каждая установка подбирается в соответствии с величиной предполагаемой нагрузки, что потребует проведения предварительных вычислений. Зная, как рассчитать объем, владелец сможет правильно подобрать бачок.

Чтобы правильно подобрать расширитель, понадобится знать:

• объем отопительного котла;
• дополнительных приборов;
• всех труб, входящих в данную систему обогрева.

Далее обозначим нужные показатели любыми буквами, например, А – это искомое значение, В – эффективность мембранного оборудования, С – постоянный показатель расширения воды теплоносителя, а АО – общий объем системы обогрева. Далее производим расчет по следующей формуле: А = (АО * С) / В.

Итоговое значение редко бывает абсолютно точным, поэтому делают примерные вычисления, а полученное число будет ориентиром для выбора агрегата, который нужно брать с запасом к полученному числу, оставляя не менее 3% на увеличение объема во время нагрева.

Если была выбрана мембранная разновидность, рабочий потенциал мембраны может быть указан производителем, но можно сделать собственный расчет. Для этого берут наиболее разрешенный показатель давления внутри системы (АВ), данные о давлении начальной заправки расширителя (ВС) и рассчитывают искомое значение (Т). Используют следующую формулу: Т = (АВ – ВС) / (АВ + 1).

Если не делать расчетов и взять оборудование «наугад», можно столкнуться с некоторыми проблемами во время эксплуатации прибора. Основным назначением расширителя выступает откачка излишков жидкости при сильном повышении давления (влага расширяется, требует выведения лишнего из трубопровода). После того, как все стабилизируется, жидкость сжимается обратно, нужно ее вернуть в трубы, иначе ее станет недостаточно для поддержания температуры. Поэтому выявление перепадов внутреннего давления обогревательной системы обозначает скорую поломку.

Если объем установленного расширителя недостаточный, давление повысится слишком сильно, сработает автоматический клапан. Он сбросит излишнюю влагу, стабилизируя работу системы. Но дальше все нормализуется, а воды уже будет недостаточно для продолжения исправного обогрева. Будет нужна дополнительная заправка. Нехватка отопительной жидкости приведет к отключению котла, так как при низких показателях аппарат не может продолжать функционировать. Из-за этого в зимнее время возможно промерзание труб. Поломки будут повторяться снова и снова до тех пор, пока не будет установлен расширитель оптимального размера.

Также опасна установка слишком большого бака. При заборе части влаги из труб, расширитель должен поддерживать оптимально допустимое рабочее давление, которое при слишком больших габаритах попросту невозможно. Агрегат будет постоянно показывать максимально допустимую нагрузку без перехода той самой черты, когда должен сработать клапан. Значит, аппарат работает на максимальном уровне потенциала, что быстро приведет к поломке.
