Выбор материалов
Утепление перекрытий по деревянным балкам можно выполнить любым из видов теплоизолирующих материалов:
- Насыпной (шлак, керамзитовый гравий).
- Монолитной укладки (легкие бетоны – керамзитобетон, газобетон и т. д., пены).
- Плитные (плиты и маты из различных материалов минерального и синтетического происхождения – из пористого бетона «Велит», минераловатные, пеностекло, пенополистирол).
- Пленочные.
Для того, чтобы выбрать утеплитель, надо анализировать их теплоизолирующие свойства, объемный вес и несущую конструкцию самого строения.
Как правило, насыпные и монолитные утеплители при высокой теплопроводности обладают внушительным весом и, для обеспечения, требуемого нормами сопротивления теплопередаче наружных ограждающих конструкций, потребуется толщина, например, засыпки керамзитобетоном 0,5 м при минимальном объемном весе материала 200 кг/м3, что деревянные балки могут не выдержать. Эти утеплители чаще выбирают для межэтажных перекрытий по бетонным плитам в домах из кирпича.
Материалы, пользующиеся наибольшим спросом при утеплении – минераловатные плиты (из каменной, базальтовой или стекловаты) и пенополистирол. У этих материалов отличные характеристики:
- показатели теплопроводности от 0,33 до 0, 42 Вт/(м×К);
- малый объемный вес – от 10 кг/м3;
- низкое водопоглощение;
- высокая паропроницаемость;
- плотность на сжатие от 70 кПа.
Эти показатели говорят о следующем:
- утепление межэтажного перекрытия по деревянным балкам не потребует толстого слоя теплоизоляционного материала;
- несущие конструкции не будут перегружены;
- утеплитель при наличии должной паро- и гидроизоляции не будет аккумулировать влагу, а, значит, прослужит долго и будет
- сохранять комфортные условия в доме;
- при ремонте не разрушится от тяжести человека.
Не менее важен для долговечности конструкции выбор пароизоляционных материалов. На строительных рынках их предлагают значительное количество. Перед покупкой необходимо выяснить, как этот материал работает, а в случае многослойных мембран – какой стороной она должна прилегать к утеплителю.
ВАЖНО: Полиэтиленовые пленки, в связи с их малым сроком службы, хрупкостью и неэластичностью, непригодны для использования в качестве паро- и гидроизоляции при утеплении перекрытий в деревянном доме
Почему нужно утеплять пол на первом этаже
Пол первого этажа — граница, отделяющая внутренние теплые помещения от неотапливаемого подвала или грунта. Зимой холодный наружный воздух и промерзшая почва охлаждают примыкающие к полу фундамент, цоколь, стены.
При встрече холода и тепла выпадает конденсат. Это приводит к промерзанию конструкций, постоянной их влажности. На поверхности и в толще поселяются грибки, разрушающие выделяемыми веществами не только древесину, но и кирпич, бетон. Страдает покрытие пола, отделка стен.
Помимо дискомфорта, вызванного сырой ледяной поверхностью, увеличиваются затраты на отопление. Сквозь неутепленный пол в грунт и атмосферу выделяется до 15% тепла.
Потери через неутепленный пол достигают 15%
Приходится поддерживать более интенсивный режим отопления, что порой не очень помогает. Воздух в доме прогревается достаточно, а полы остаются холодными.
Межэтажные перекрытия
В процессе возведения современного деревянного дома особое внимание уделяют изготовлению перекрытий. Они служат для разграничения пространства между этажами, повышают устойчивость здания, принимают на себя часть ветровых нагрузок, обеспечивают сохранение тепла в помещениях. Особенно популярны межэтажные перекрытия по деревянным балкам
Кроме безусловной экологичности, их преимуществом является снижение нагрузки на фундамент и стены, а также экономия бюджета стройки. Создание балочного каркаса требует знания основных правил выбора материала и особенностей технологии сборки
Особенно популярны межэтажные перекрытия по деревянным балкам. Кроме безусловной экологичности, их преимуществом является снижение нагрузки на фундамент и стены, а также экономия бюджета стройки. Создание балочного каркаса требует знания основных правил выбора материала и особенностей технологии сборки.
Требования предъявляемые к деревянным перекрытиям
Согласно строительным нормам и правилам, балочные конструкции должны иметь определенный набор характеристик.
Основные из необходимых параметров:
- прочность, соответствующая предполагаемым нагрузкам;
- жесткость;
- стойкость к огню;
- шумоизоляционные свойства;
- относительная дешевизна – для предотвращения перерасхода материала его рассчитывают с помощью таблиц или специальных программ-калькуляторов.
Чтобы перекрытия по деревянным балкам были долговечными и надежными, выдерживают следующие условия:
- выбирают заготовки из сухой древесины хвойных пород;
- используют круглые бревна, так как брус со временем начинает прогибаться (его изготавливают из сердцевины ствола, имеющей меньшую твердость, чем наружные слои);
- проводят антисептическую и огнезащитную обработку элементов;
- при сборке конструкции над ванной комнатой обязательно выполняют гидроизоляцию;
- для улучшения звукопоглощения в местах стыков тщательно заделывают все зазоры.
Особенности выбора деревянных балок для перекрытий
Одним из важных критериев механической прочности и жесткости балок является соотношение их линейных размеров. Если известна необходимая длина перекрытий и предполагаемая нагрузка, нетрудно определить площадь сечения балки и шаг укладки, тесно связанные между собой. Наилучшую прочность на изгиб обеспечивает прямоугольник, высота и ширина которого соотносятся как 7:5.
Желательно, чтобы длина балок была не более 6 м, иначе потребуется промежуточная опора. Шаг укладки перекрытия колеблется от 30 до 120 см – он чаще всего зависит от ширины плитного утеплителя или подшивочных листов. Линейные размеры балок выбирают по таблицам, приведенным ниже (за исходные условия принята нагрузка 400 кг/м2).
Минимальный диаметр балки из бревна, мм
| Длина пролета, м | 2 | 3 | 4 | 5 | 6 | |
| Шаг, см | 60 | 110 | 140 | 170 | 200 | 230 |
| 100 | 130 | 170 | 210 | 240 | 270 |
Прямоугольное сечение балки, мм х мм
| Длина пролета, м | 2 | 3 | 4 | 5 | 6 | |
| Шаг, см | 60 | 75 х 100 | 75 х 200 | 100 х 200 | 150 х 200 | 150 х 225 |
| 100 | 75 х 150 | 100 х 175 | 125 х 200 | 150 х 225 | 175 х 250 |
Монтаж перекрытий из деревянных балок: пошаговая инструкция
1. Бревна распиливают на 4 части, толщина каждой — не менее 80 мм.
балки так, чтобы их концы опирались на несущие стены, а расстояние от крайнего элемента до ближайшей параллельной ему стены составляло не менее 5 см.
3. Укладку начинают от краев к центру, для соблюдения горизонтальности крайних балок используют ватерпасы
Важное требование – параллельность элементов и равные интервалы между ними
3. Чтобы сделать межэтажные перекрытия в деревянном доме, балки плотно врубают между соседними венцами – в них предварительно делают пазы соответствующего размера. Балки проходят сквозь стену, а с наружной стороны их закрепляют в венце верхнего яруса. В местах опоры перекрытий на внутренние стены кладут слой гидроизоляции.
4. Изготавливают дощатый подшив (настил) – потолок первого этажа. Его обрабатывают огнезащитным составом, сверху укладывают слой легкого рулонного утеплителя.
5. Укладывают влагозащитный слой из полиэтиленовой пленки.
6. Поверх балок настилают накат – пол второго этажа, состоящий из чернового и чистового слоев. Сверху обычно набивают фанеру или монтируют вагонку.
Если дом отделывается в деревенском стиле, потолок можно не подшивать. В этом случае межэтажные перекрытия с открытыми балками играют декоративную роль, однако утрачивают звукоизоляционные качества.
Было полезно? Поделись с остальными: Есть вопросы? Звоните или пишите, с радостью проконсультируем:
+375 (29) 694 05 90
+375 (29) 554 04 04
Способы укладки
Рассмотрим, какой стороной правильно класть утеплитель с фольгой на пол.
Теплосберегающие свойства зависят от того, насколько правильно уложен утеплитель.
Фольга отражает инфракрасное излучение, следовательно, металлизированный слой нужно укладывать так, чтобы он смотрел внутрь помещения.
Утепление бетонного пола
Кладите утелитель фольгой вниз
Чаще всего рулонный материал фиксируют к бетонному основанию на специальный клей, изготовленный на основе каучука.
Последовательность монтажа:
- Подготавливаем поверхность. Плиту выравниваем, чтобы не было большого перепада по высоте. Все щели и трещины заделываем цементным раствором.
- Расстилаем материал на полу фольгированным слоем вверх, отрезаем нужную длину. Полосу отодвигаем, наносим на место ее укладки клей. Выдерживаем несколько минут согласно инструкции к клею. Укладываем и хорошо прижимаем материал. Полосы кладем вплотную друг к другу.
- Стыки закрепляем фольгированным скотчем, который продается в строительных магазинах.
Для дополнительной изоляции холодных полов можно сверху уложить деревянные лаги, пространство между которыми заполняют плитным утеплителем. Сверху на него кладут половые доски или листовой материал (ОСБ, ДВП, ДСП). Интересное сравнение фольгированных материалов смотрите в этом видео:
https://youtube.com/watch?v=RgKvM3-JFRU
Утепление пола из древесины
Удобнее всего укладывать материал на клеящем слое
На деревянный пол удобнее всего укладывать фольгированный утеплитель, имеющий нижний самоклеящийся слой.
Если купили материал без клеящейся основы, то фиксировать его нужно на скобы при помощи строительного степлера или на двухсторонний скотч.
Последовательность укладки:
- Снимаем плинтуса, убираем мусор и пыль с помощью пылесоса.
- Если на досках есть неровности, шлифуем их специальной машиной, при необходимости выполняем циклевку (снимаем верхний слой доски).
- Все имеющиеся щели заделываем шпаклевкой по дереву.
- Грунтуем антисептическим составом.
- Измеряем помещение, раскраиваем рулон, укладываем вверх фольгой. Он легко отрезается до нужного размера острыми швейными ножницами.
- Раскладываем полосами встык. Выжидаем сутки, чтобы материал улежался и расправился. Если теплоизолятор имеет самоклеящуюся основу, постепенно снимаем защитную пленку и плотно прижимаем к поверхности. Следующую полосу укладываем встык.
- Места соединения полос фиксируем фольгированным скотчем.
Фольгированный изолятор под теплые полы
При укладке изолятора под теплые полы, укладывайте материал фольгой вверх, чтобы она отражала тепло в комнату
Основа под теплые полы должна быть ровной без перепадов высоты и дефектов. Все погрешности нужно устранить.
Этапы укладки теплоизоляции со слоем фольги:
- Фольгированный материал раскладываем полосами встык, места соединения проклеиваем специальным скотчем.
- Сверху монтируем систему электрических или водяных теплых полов.
- Укладываем гидро- и пароизоляционный материал. Он не даст протечь бетону на нагревательные элементы пола.
- Заливаем стяжку толщиной 30—50 мм в зависимости от вида обогревательных элементов и функционального назначения помещения.
Изоляция под плавающую стяжку
Купив двухслойный материал, можно не заморачиваться вопросом о том, какой стороной укладывать утеплитель
Характеризуется тем, что плита не скрепляется жестко с бетонной стяжкой, между ними укладывается теплоизоляция.
Последовательность монтажа:
- Подготавливаем основание, устраняем все дефекты.
- Штукатурим нижнюю часть стен.
- Наклеиваем по периметру стен демпферную ленту, ее высота должна быть по толщине пола: от плиты до напольного покрытия.
- Грунтуем основание в два слоя. Последующий слой наносим после высыхания предыдущего.
- Теплоизоляционные фольгированные плиты укладываем фольгой вверх. Используем металлизированное покрытие, устойчивое к воздействию цементного раствора. Плиты укладываем строго в горизонтальной плоскости, плотно друг к другу. Неровная укладка утеплительных плит способствует образованию трещин в бетонном растворе.
- Места соединения плит проклеиваем скотчем.
- Заливаем бетонную стяжку.
Легкий и долговечный утеплитель со слоем фольги пользуется все большей популярностью среди потребителей и профессиональных строителей за счет высоких показателей по сохранению тепла и легкости укладки. Подробнее об изоляции смотрите в этом видео:
Мы рассмотрели, как правильно укладывать фольгированный материал для качественного утепления пола. Теплоизолирующий материал всегда укладывают фольгой наружу, если постелить наоборот, он не будет сохранять тепло в полной мере.
Утепление пола первого этажа по деревянным балкам
Обычная схема предполагает всего один слой утепления. То есть лаги располагают просто поверх стяжки или предварительно прокладывается пленка гидроизоляции, если на стяжке было решено сэкономить. Дальше промежутки заполняются утеплителем, прикрываются пароизолирующей пленкой. По лагам прибивают тонкие рейки, а уже на них будет уложено покрытие из финишных досок пола. Иногда экономят на рейках. И на фанере. Тогда доски закрепляются прямо на балках.
Описанные варианты применимы для деревянных полов первых этажей. В расположенных выше квартирах действия по утеплению практически те же, только усиленная схема ни к чему. Пароизолирующая пленка расстилается на бетоне плиты перекрытия, балки монтируются поверх нее.
На втором и более высоких этажах пароизоляции становится обязательной при утеплении пола. Особенно, если утеплителем выбирается минвата или эковата. Причем поверх утеплителя непременно должен идти еще слой пароизоляции. Поверх прикручиваются контррейки, на них – чистовые доски.
Придерживаясь такой последовательности, можно не сомневаться, что деревянный пол переживет хозяев квартиры. Возможно, даже их наследникам не придется заниматься его ремонтом и заменой.
Видео:
Советы по монтажу
Выбирая шумоизоляцию для междуэтажных деревянных перекрытий, рекомендуется использовать огнестойкие панели минваты, базальтовой ваты, керамзит, пропитанный антисептиком войлок. Остальные рекомендации:
- Использовать фольгированный изолятор, если применяется пористая шумоизоляция.
- Изолировать каждый деревянный блок друг от друга, это предотвратит возникновение структурного шума.
- Оставлять зазоры между стенами, потолком и полом, которые накрываются рубероидом, это позволит избежать трения древесины.
При монтаже следует учесть, что чем больше толщина общего слоя изоляционных прокладок, тем быстрее будет гаситься и рассеиваться звуковая волна любого диапазона.
Утепление перекрытий плитами
https://youtube.com/watch?v=3wvmUOlkEwE
Утепление полов цокольных, жилых и чердачных помещений очень часто проводится посредством монтажа в ниши межэтажного деревянного перекрытия огнестойких негниющих плит. Их можно купить, а можно изготовить и своими руками. Вы можете самостоятельно определить форму и площадь такой плиты, чтобы наилучшим образом вписать ее в пространство между балками. Плотность таких плит достигает 500 кг/м3, то есть плита площадью 1 кв.м и толщиной 1 см весит около 5 кг.
Вид подготовленного к утеплению межэтажного перекрытия. Нажмите на фото для увеличения.
Сырье для утепления плит
Самые распространенные виды сырья для утеплительных плит – это пенобетон, шлакобетон и опилкобетон. Вот несколько рецептов:
- опилки, глина, песок, цемент, вода в соотношении 4:1:2:0.3:2.5;
- опилки, известковое тесто, цемент, вода в соотношении 1:1.5:0.5:2.
Все компоненты необходимо хорошо перемешать до получения однородной смеси, а затем залить в заранее подготовленные формы-рамки, длина, ширина и высота которых определяются в зависимости от конструкции перекрытий в доме (от расстояния между балками). Плиты выдерживают в затененном и защищенном от влаги месте до полного высыхания смеси.
Последнее требование – полное отсутствие влаги в плитах – является обязательным, иначе утепление по межэтажным балкам будет малоэффективным. Если влага будет собираться в утеплителе уже в процессе эксплуатации перекрытий в доме, это тоже грозит плитам полной потерей теплоизоляционных характеристик.
Хорошие результаты показывает и рецепт с применением рубероида. Сначала по балкам расстилается рубероид, а поверх него насыпается слой песчано-глиняной смеси. Когда этот состав полностью высохнет, его укрывают слоем из опилок, древесной стружки или шлака. Если в вашем регионе зимой температура не опускается ниже минус 20°С, то достаточно 14-16 см шлака, 5-6 см опилок, 7-8 см стружки.
Далее готовится смесь из воды, глины, цемента и опилок в пропорциях 4:4:0.3:1. Из этой смеси формируются плиты, высушиваются, а затем укладываются на рубероид. Стыки между плитами заполняются глиной.
Помните, что между слоем теплоизоляции и чистовым полом необходимо выдержать расстояние, достаточное для того, чтобы обеспечить свободную циркуляцию воздуха и отведение паров из утеплителя. Если финишное напольное покрытие уложить вплотную к теплоизоляционному слою, то древесина пола может со временем загнить или заразиться грибками и плесенью.
Сами балки и черепные бруски, которые крепятся между ними, должны быть предварительно обработаны антисептиком или специальной грунтовкой по дереву, чтобы защитить дерево от переувлажнения и тех же грибков.
Если по окончании всех работ по утеплению перекрытий температура чистового пола отличается от температуры воздуха в помещении не более чем на 2°С, можно говорить об эффективной теплоизоляции.
Характеристика теплоизоляционных материалов
Производство материалов для удерживания тепла в помещении идет в ногу со временем. С каждым годом, в производство поступают новые улучшенные материалы.
На первом месте стоит здоровье потребителей и состояние окружающей среды. Данным требования соответствуют в полной мере утеплители фирмы KnauF.
Экологичность в моде, как и забота о собственном организме.
При выборе материалов в первую очередь необходимо обращать внимание на:
- уровень проводимости тепла;
- легкость;
- влагостойкость;
- пожаростойкость;
- низкий уровень выделения ядовитых веществ либо их отсутствие;
- неподверженность гнилостным и грибковым процессам;
- воздухопроницаемость;
- устойчивость к атакам грызунов;
- гибкость и прочность одновременно;
- влажность сорбционная;
- тепло- и морозоустойчивость.
Уровень сохранения тепла варьируется от 15% до 35%. В зонах с суровым климатом необходимо тщательно утеплять перекрытия на чердаке, иначе на обогрев дома придется выкидывать немалые суммы.
Хороший уровень утепления чердака дает меньшие перепады температуры и уменьшает образование конденсата под крышей. А это, в свою очередь, хорошая защита от плесени.
Важно! Качественная укладка теплоизоляционных материалов, гарантирует сохранение благоприятного микроклимата в доме. Спасает от холода зимой, и от жары летом. Пароизоляция защита от влаги повышает время эксплуатации крыши дома и межэтажных перекрытий
Металлические части, меньше поддаются коррозии. Правильная установка окна на чердаке, а также вентиляционные дырки, препятствуют повышению влажности и дают появляться сквознякам
Пароизоляция защита от влаги повышает время эксплуатации крыши дома и межэтажных перекрытий. Металлические части, меньше поддаются коррозии. Правильная установка окна на чердаке, а также вентиляционные дырки, препятствуют повышению влажности и дают появляться сквознякам.
О качестве укладки теплоизолята в доме свидетельствует отсутствие наледи и сосулек под кровлей, либо их минимальное наличие. Во избежание оттока тепла из дома и появления высокой влажности, на первоначальном этапе застройки дома, необходимо тщательно утеплять межэтажные перекрытия.
Преимущество перекрытий из дерева состоит в незамысловатости и легкости работ по монтажу. Древесина имеет небольшую проводимость тепла, что снижает отток тепла во период эксплуатации жилья.
Какую теплоизоляцию можно использовать для чердака?
В настоящее время на рынке представлено множество различных строительных материалов, поэтому любой человек может найти наиболее подходящие в плане цены и качества
В действительности существует немало параметров, на которые необходимо обратить внимание, перед тем как купить утеплитель. При выборе материала следует учесть следующие важнейшие характеристики:
- малый вес;
- низкая теплопроводность;
- способность отталкивать воду;
- огнестойкость;
- токсическая безопасность;
- стойкость к грибку и бактериям;
- неприятие мелких грызунов;
- умеренная плотность;
- морозостойкость;
- устойчивость к перегреву;
- достаточная воздухо- и паропроницаемость.

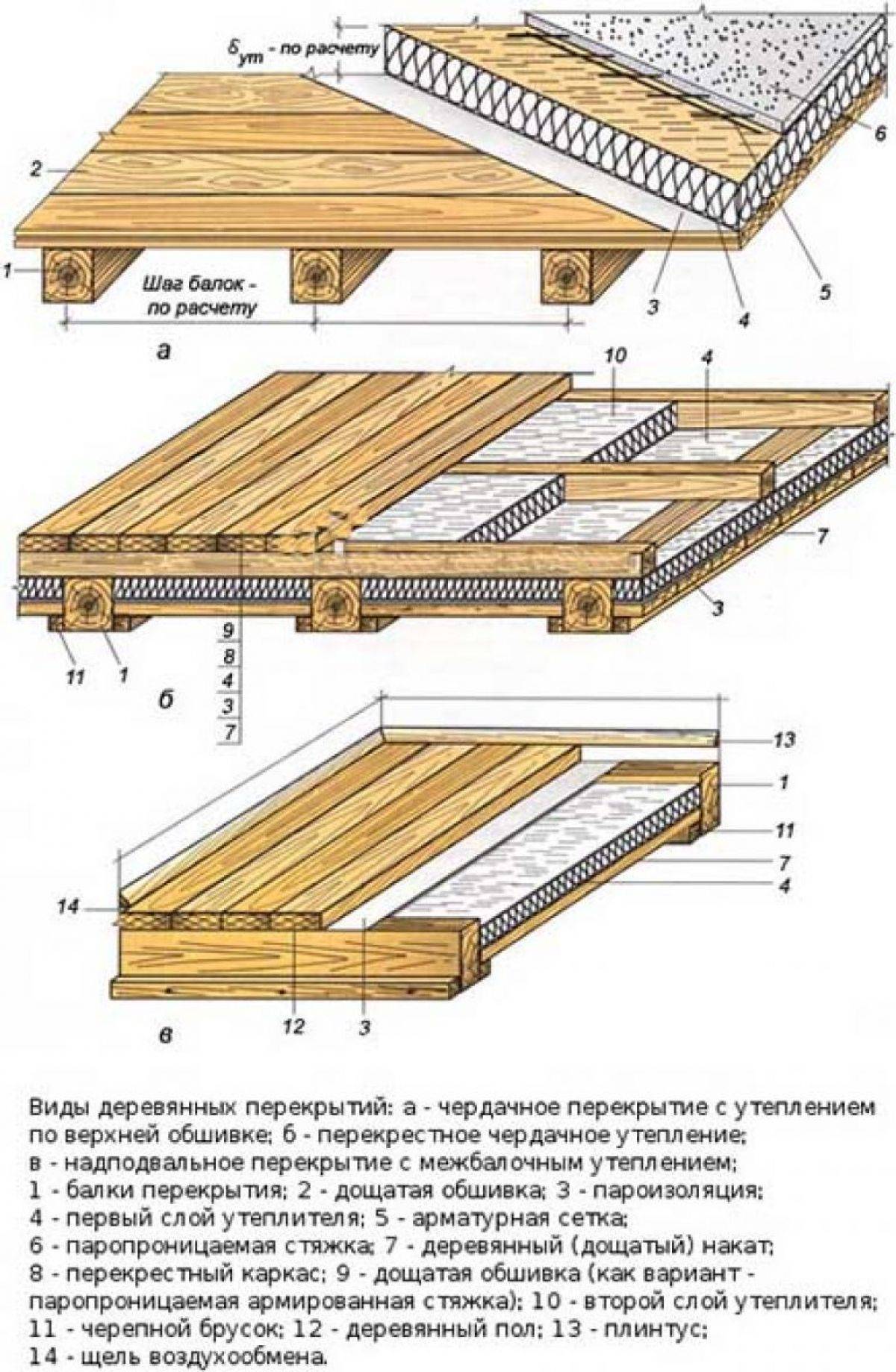

Когда встает вопрос, как утеплить чердачное перекрытие по деревянным балкам, выбор материалов остается за конечным потребителем, но эффективность теплосбережения может колебаться от 15 до 35%. В настоящее время наиболее активно используются:
- керамзит;
- опилки;
- минеральная вата;
- пенополистирол и пенопласт;
- полиуретановая пена.
Утепление перекрытия в чердачных помещениях наиболее часто проводится плитой или рулонным вариантом минеральной ваты. Как правило, этот материал выбирает тот потребитель, который хочет самостоятельно провести все работы и ищет оптимальное соотношение цены и качества
При таком утеплении можно добиться хорошего результата, но при этом очень важно сформировать изоляционный пирог правильно, чтобы не допустить его промокания и создания оптимальных условий для размножения грибка
Заслуженное место в тройке лидеров среди теплоизоляционных материалов делят пенополистирол и пенопласт. Если нет значительного опыта в плане проведения подобных работ, утепляем перекрытие именно ими. Эти материалы крайне легки в плане монтажа. Они не подвержены влиянию влаги и при этом обладают прекрасными теплоизоляционными качествами. Подобные утеплители позволяют добиться хорошего эффекта с минимальными затратами. Однако пенопласт является горючим материалом, поэтому его желательно дополнительно защитить от термического воздействия. Его более современный аналог экструдированный пенополистирол не имеет подобного изъяна, поэтому утепленное им чердачное помещение считается более безопасным в этом плане. При нахождении в перекрытии исключается вредное влияние данного материала на людей, так как чердаки отличаются хорошей вентиляцией, поэтому все вредные испарения будут выводиться наружу.
В случае если при обустройстве дома планируется использовать исключительно натуральные материалы, необходимо обратить внимание на керамзит и опилки, которые не способствуют потере тепла. Выбранный вариант будет довольно экономичным, но при низкой теплопередаче эти утеплители все же имеют определенные недостатки, в том числе выраженные невысокой пожароустойчивостью и способностью напитывать влагу. Этого при желании можно избежать
Этого при желании можно избежать
Очень важно соблюсти все тонкости обустройства пирога, включающего именно эти утеплители, в чердачном перекрытии. Это снизит негативное влияние различных факторов на используемые материалы. Нередко утепление перекрытий по деревянным балкам проводится путем напыления пенополиуретана
Если выбираем этот материал, необходимо учитывать, что для проведения его монтажа, скорее всего, придется прибегнуть к помощи профессионалов. Данный утеплитель стал популярным благодаря тому, что его легко можно нанеси даже на сложные участки между деревянными балками. При этом после застывания формируются монолитные пласты. Данный материал считается полностью безопасным, поэтому его можно использовать, чтобы сформировать пирог теплого пола, а также для обработки межэтажных перекрытий и чердака. Несмотря на относительную дороговизну и некоторые сложности монтажа, при правильном использовании этот материал может прослужить более 50 лет, отлично выполняя свою функцию
Нередко утепление перекрытий по деревянным балкам проводится путем напыления пенополиуретана. Если выбираем этот материал, необходимо учитывать, что для проведения его монтажа, скорее всего, придется прибегнуть к помощи профессионалов. Данный утеплитель стал популярным благодаря тому, что его легко можно нанеси даже на сложные участки между деревянными балками. При этом после застывания формируются монолитные пласты. Данный материал считается полностью безопасным, поэтому его можно использовать, чтобы сформировать пирог теплого пола, а также для обработки межэтажных перекрытий и чердака. Несмотря на относительную дороговизну и некоторые сложности монтажа, при правильном использовании этот материал может прослужить более 50 лет, отлично выполняя свою функцию.
