Как сделать теплый пол в частном доме на деревянном полу своими руками

Вариации на тему

В нашей стране на базе финской технологии, облегчающей конструкцию и позволяющей отказаться от монолитной заливки, появились ее вариации – принцип остался, а материалов прибавилось:

Гипсоволокнистые листы (ГВЛ) – по сравнению с гипсокартонными плотнее, прочнее на изгиб и деформацию, содержат в составе волокна целлюлозы и другие добавки, повышающие их технические характеристики. Для влажных помещений используют влагостойкую разновидность (ГВЛВ);

В таком полу вместо гипсокартона лучше использовать гипсоволокнистые листы (ГВЛ). Сам сейчас рассматриваю сухую стяжку для реализации в своем доме, только нижний слой на OSB заменю. Среднюю часть соберу из двух слоев ГВЛ.

ДСП, ОСП (OSB), фанера – по теплоотдаче такая конструкция получается хуже, так как дерево и его производные выступают изолятором. Продаются готовые комплекты теплого пола по сухой стяжке из листов ДСП, с выбранными под петли пазами, но их стоимость не каждый осилит.

Лаги, с шагом 60 см, плюс утеплитель – 35 см, основание ОСБ, потом труба 20 мм, плюс клипса 5 мм, получается 25 мм, три слоя ГВЛВ между труб 12х3 = 26 мм.

• Цементно-стружечная плита (ЦСП);
• ЭППС – трубы укладывают непосредственно в утеплитель, а пустоты замазывают клеем. Для повышения теплоотдачи элементов используют фольгу или подобный материал;

Толщина листов для среднего слоя с магистралью подбирается, исходя из диаметра трубы, чтобы после заполнения клеем получилась ровная поверхность, и завершающий слой не давил на трубу. Как вариант, между собой склеивают два листа, если толщины одного недостаточно.

Пользователи форума активно организовывают свои системы напольного отопления по деревянным перекрытиям.

Если что с трубой случится (сегодня, завтра или через 25 лет), не придется ломать стяжку. Буду закупать на 200 м² 50 листов фанеры, толщиной 18 мм, распускать ее на полосы, в промежутки – трубу 16 мм, а сверху – 200 листов десяткой закрыть и ламинат.

Один из вариантов устройства сухой стяжки своими руками – укладка труб в специальные алюминиевые пластины с пазами. Они плотно облегают трубы и увеличивают теплоотдачу. Минус такой комплектации – дороговизна этих металлических прокладок, их использование увеличивает стоимость всей системы.

Не хватает алюминиевых специальных листов, которые кладутся под трубу и выводят тепло наверх. У меня стоят, они «обнимают» трубу, размер около 30 см на метр, желобок для трубы с редкими шипами, чтобы труба держалась.

Листы на гипсовой базе – одни из самых востребованных, как оптимальный по всем параметрам, материал.

• Приемлемо стоят;
• Легко распиливаются на сегменты;
• Экологичные (не содержат синтетические связующие как плиты с древесными наполнителями) и подходят для домашних работ;
• Негорючие;

Выполнения работ на примере водяной системы подогрева

Произвести монтаж водяных теплых полов в деревянном доме можно самыми разными способами, с использованием разнообразных материалов и т.д. Чтобы уменьшить нагрузку на систему теплого пола рекомендуется использовать полистирол или готовые модули. Именно этот способ и будет рассмотрен далее.

Для правильного монтажа потребуются следующие материалы:

• полиэтиленовая пленка толщиной 0,2-0,5 миллиметра;
• плиты полистирола с пазами (толщина 0,3-0,5 сантиметра);
• алюминиевые распределительные пластины до 0,5 миллиметра толщиной;
• листы гипсоволокна со скошенными гранями в 1 сантиметр толщиной;
• саморезы длиной в 1,6 сантиметра и диаметром в 3,5 миллиметра;
• демпферная лента толщиной в 5 сантиметров;
• клей ПВА.

Если все материалы закупаются по отдельности, то очень важно приобретать полистирольные плиты с пазами для вставки алюминиевых пластин, а на самих пластинах должны быть насечки для упрощения стыковки полотна.

Все оборудование для системы теплого пола следует покупать от одного производителя, в одном месте и только по рекомендации специалиста. Стоит понимать, что отопительная система – это индивидуальная конструкция, зависящая от особенностей помещения.

Отопительный контур может быть собран из полиэтиленовых и металлопластиковых труб. До начала укладки следует четко сформулировать конфигурацию отопительной системы.

Монтаж производится следующим образом:

1. После создания чернового настила весь контур помещения на стыке перекрытия пола и стен проклеивается при помощи демпферной ленты. Фиксируют ее на клей ПВА. Затем поверхность пола тщательно очищается от пыли, грязи и мусора. На нее раскладывается полиэтилен с 10-15-сантиметровым заступом на стены.
2. Затем укладываются полиэтиленовые маты по методы «стык в стык». Если производится укладка отопительного контура змейкой, то можно использовать простейший мат с пазами для прямой укладки и загибом у самой стены. Если же выбран тип спирали, то можно приобретать профильные маты или маты с «бобышками». Желательно заранее начертить схему укладки, чтобы выполнить данный этап значительно быстрее.
3. Алюминиевые пластины укладываются по той же схеме с учетом шага между линиями трубопровода. Подгоняются они по специальным насечкам.
4. Трубы укладываются в пазы пластин с шагом не более 30 сантиметров, чтобы помещение прогревалось равномерно. У стен можно уменьшить шаг в два раза, поскольку данная часть помещения является самой плохой в плане потерь тепловой энергии.
5. Затем подготавливается место в помещении, где будет располагаться распределительный коллектор. Желательно подключать всю систему при помощи профессионала. Как только подключение завершено выполняется тестирование системы при давлении, увеличенном вдвое по сравнению со стандартным. Если утечек и порывов нет, а обогрев на каждом участке контура достигает нужной температуры, то монтаж выполнен правильно.
6. Завершением укладки теплого пола является настил полипропиленовой подложки и листов гипсоволокна в два слоя. Желательно, чтобы на листах была 2-сантиметровая фаска. Листы фиксируются между собой клеем ПВА, наносимым на фаску, а также закрепляются на основании при помощи саморезов.
7. Затем выполняется укладка основной подложки и на нее настилается напольное покрытие.

На самом деле укладка каждого слоя не вызывает трудностей. Помощь профессионала обязательно только при подключении к коллекторному шкафу всей системы подогрева, поскольку ошибок сантехника не допускает.

Черновая стяжка будущего теплого пола

Основание для укладки трубы должно быть прочным. Случись что, просядет земля под полом, труба лопнет под весом чистовой стяжки и даст течь. Такой ремонт трудноустраним. Поэтому специалисты рекомендуют обустраивать полноценный «пирог» будущего пола, состоящий из черной и чистовой стяжки, соответственно.

Рекомендовано использовать армировочную сетку для пола, которая укладывается поверх гидроизоляции, связывается между собой вязальной проволокой. Достаточно, если сетка будет иметь ячейку размером 10 на 10 см. По уровню выставляют штукатурный маяк (как самый дешевый вариант), подкладывая под него цементный раствор и прочие подложки для выдержки расстояния. Оставляют пол до утра, до высыхания маяков, после чего приступают к заливке.

На другой день стяжка будет готова. По технологии бетон застывает 28 проектных дней. Все это время его необходимо поливать для достижения большей крепости.

Способы укладки водяного пола в деревянном доме

Сразу стоит сказать следующее. Деревянный дом, каким бы он крепким не был, в нем априори отсутствуют каменные несущие стены и перекрытия. Единственным каменным элементов деревянной постройки может стать фундамент или цокольный этаж. Однако современные технологии малого жилищного строительства предполагают минимальное использование бетонных работ в процессе возведения жилого объекта.

*Поэтому! Пол в частном доме обычно делается наборным, по настильной схеме. Для одноэтажных зданий в качестве основания пола выступают лаги, прочные и массивные деревянные элементы конструкции. В подобной ситуации водяной теплый пол в каркасном доме можно уложить под деревянный настил или прибегнуть к новым, весьма успешным и эффективным методикам. На сегодняшний день существует большой практический опыт укладки водяных полов на деревянное основание. Способы укладки греющих полов на деревянное основание бывают двух видов:

• по модульной схеме;
• на реечной основе.

Соответственно, оба варианта могут быть применены во время строительства щитовых и блочных домов. Водяные трубы укладываются в межлаговом пространстве или на черновую поверхность пола, опирающуюся на лаги. Модульная и реечная схема укладки имеют свои конструктивные и технологические отличия.

В первом случае для укладки петли водяного контура используются готовые деревянные модули. Во втором варианте отопительные трубы монтируются в пространстве между досками и рейками. Основная особенность при монтаже первого и второго варианта заключается в том, что вы создаете черновой пол, в котором устанавливаются обогревательные трубы. Поверх сборной конструкции укладываются металлические теплообменные пластины, на которые кладется уже финишное напольное покрытие.

Прежде чем начать работу по монтажу греющих полов, вам потребуется выполнить ряд обязательных действий, включая разработку проекта отопительной системы и обследование конструктивных элементов здания

Такая предосторожность связана с технологическими особенностями деревянных строений.  К примеру:

• деревянное здание уже в течение первого года дает усадку. Ориентировочно до 5%. Это замечание необходимо учитывать при оборудовании теплых полов при строительстве деревянного дома;
• древесина ведет себя по-разному в разных климатических условиях. Чрезмерная сухость или наоборот, повышенная влажность становятся причинами растрескивания деревянных конструкций, образованию гнили и плесени. Поэтому такие дома должны быть построены с учетом всех тонкостей и нюансов, обеспечивающих защиту деревянных конструкций от негативного атмосферного воздействия.

Что касается проектирования схемы обогрева, то здесь следует учитывать отапливаемую площадь, степень теплоизоляции жилых помещений и соответственно, климатические условия региона. Пренебрегая этими аспектами можно в результате кропотливой и трудоемкой работы получить малоэффективную систему отопления, теплый пол, от которого мало будет пользы.

К подготовительным работам, предшествующим монтажу греющих полов, относится и оценка основания. Не каждое здание обладает теми необходимыми технологическими параметрами, благодаря которым можно немедленно приступать к обустройству отопительной системы. Доски деревянного основания, лаги должны лежать правильно, иметь «здоровую» структуру. Гнилые участки или испорченные целые фрагменты, необходимо заменить новыми изделиями. Между лагами допускается оптимальное расстояние 60 см. Существующие между досками крупные щели, свыше 2 мм, устраняются посредством укладки теплоизоляционного материала.

При обследовании основания обратите внимание на следующие факторы:

• не «гуляет» ли под полом ветер;
• лежат ли лаги равномерно или на большом расстоянии друг от друга;
• старые доски перед монтажом лучше всего обработать строгальным станком, сняв слой старой и поврежденной коррозией древесины;
• вся поверхность настила должна быть выровнена по уровню. Допускается наличие неровностей, минимум до 2 мм.

Устройство теплого пола – трубы с теплоносителем

Для обогрева водяным «теплым полом» желательно создание теплоаккумулирующего слоя. В этом качестве выступает цементно-песчаная стяжка. Для усиления эффекта используют теплоотражающий материал, чтобы уменьшить рассеяние теплового потока. Возможно два варианта устройства стяжки:

• Неподвижная. С компенсационным швом по периметру помещения – по бетонному перекрытию.
• «Плавающий пол» – особый вариант стяжки на деформируемом основании – настиле на лагах или деревянных балках перекрытия.

Котел в этой отопительной схеме используется как для нагрева теплоносителя в контурах тёплого пола, так и для радиаторного отопления.

Важно: обычные котлы дают слишком горячую (65…95 градусов Цельсия) жидкость, для теплых полов требуется 35…55 градусов. Однако, необходимый температурный диапазон сразу дают конденсационные котлы. Если отопительная схема используется для одного-двух помещений, коммуникации могут быть упрощены – запитать трубы теплого пола можно от стояка или лежанки, например, в ванной комнате, туалете или прихожей

Если отопительная схема используется для одного-двух помещений, коммуникации могут быть упрощены – запитать трубы теплого пола можно от стояка или лежанки, например, в ванной комнате, туалете или прихожей.

Особенности подготовки основания под теплый пол

Подготовка для монтажа тёплого пола – тщательная гидроизоляция основания и его утепление. Если планируется монтаж труб на деревянную основу, между лагами – в нижней части устраивается черновой пол. Так, чтобы он служил базой для утеплителя. Поверх утепления – гидроизоляция.

Устройство чернового пола непосредственно для труб, сопровождается созданием пазов для их укладки. Укладываемые в пазы трубы изолируются от основания слоем фольги, алюминиевыми планками и крепятся к доскам.

Поверх монтируется чистовое напольное покрытие. Подключение к отопительному контуру и регулировка системы обогрева выполняется до настила покрытия. Регуляторы устанавливаются так, чтобы к ним имелся постоянный доступ.

Удобства и проблемы монтажа

Монтаж выполняется так, чтобы участки с прямой и обратной подачей воды чередовались или располагались согласно обогреваемым зонам помещения. Наиболее популярны схемы раскладки «улитка», «змейка» и «комбинированная».

Важно: при разработке схемы монтажа учитывается размещение тяжелых крупногабаритных предметов. Под ними трубы отопления не прокладываются. При необходимости усилить обогрев возле наружных стен используются сосредоточенные схемы раскладки

Шаг размещения труб зависит от площади помещения и допустимой длины участка трубопровода. Преимущества и недостатки разных схем монтажа представлены в таблице

При необходимости усилить обогрев возле наружных стен используются сосредоточенные схемы раскладки. Шаг размещения труб зависит от площади помещения и допустимой длины участка трубопровода. Преимущества и недостатки разных схем монтажа представлены в таблице.

Схема	Плюсы	Минусы	Применение
Змейка	Проста в монтаже, дает равномерное снижение нагрева от начала к концу участка	Разница температур в начале и конце участка	Используется для небольших помещений, где различие температур несущественно
Сдвоенная змейка	За счет чередования участков прямой и обратной подачи дает более равномерный нагрев пола	Сложнее в монтаже, требует большого числа поворотов	Подходит для комнат значительной площади, увеличение расстояний между трубами компенсирует количество поворотов
Спираль (улитка)	Чередование холодных и теплых участков обеспечивает ровный нагрев	Неприменима для маленьких помещений	За счет меньшего числа поворотов допускает уменьшение расстояния между трубами

Выбор конкретной схемы зависит от габаритов помещения, требований к равномерности и степени нагрева пола.

Используемые материалы

Для устройства водяного теплого пола применяют трубы из полиэтилена, металлопластиковые, реже медные или стальные. Полимерные трубы обеспечивают длительную работоспособность отопительной системы. Их монтаж сравнительно прост и допускает меньший радиус изгиба, чем для металлических трубопроводов. Стальные изделия подвержены коррозии, для получения изогнутых участков требуется специальное оборудование. Медные трубы обеспечивают максимальную теплоотдачу, но сложны в монтаже и намного дороже полимерных и стальных аналогов.

При прочих равных условиях оптимальным считается монтаж водяного «теплого пола» из труб ПВХ.

Как сделать теплые полы в деревянном доме варианты устройства и монтажа

Теплые полы – изобретение 20 века. У наших прадедов не было греющего электрокабеля и газовых котлов. Тем не менее, они придумали свой способ отопления. Для этого они использовали стены зданий. Делая кладку, они оставляли в них каналы для движения горячих печных газов.

Сегодня прибегать к таким ухищрениям не приходится. Сделать теплые полы в деревянном доме можно с минимальными затратами сил и средств.

Выбор греющей системы отопления очень простой:

• Электрический кабель или маты с плоскими токоведущими жилами;
• Теплый пол на основе пластиковых труб с жидкостным теплоносителем.

Оба варианта отопления заслужили положительные отзывы. Они равноценны по комфорту и теплоотдаче, но не одинаковы по стоимости энергии. Электричество существенно дороже газа, поэтому греющий кабель для теплого пола лучше использовать в небольших помещениях: ванных комнатах, кухнях и прихожих. Для спален и гостиных оптимально подходит жидкостная система из труб, газового или твердотопливного котла.

О том, что теплый пол лучше радиаторов написано и сказано немало.

Мы лишь отметим его самые важные преимущества:

• Оптимальное распределение тепла. Зона комфортной температуры совпадает с пространством проживания (от поверхности пола до высоты 1,7 метра). При работе батарей сильнее всего прогревается воздух под потолком.
• Радиаторная система отопления активирует движение пыли в большей степени, чем теплый пол.
• С точки зрения эстетики интерьера теплые полы выигрывают у радиаторов.

Подача горячей воды

В доме должен быть котел для подогрева воды (газовый, угольный, электрический, дровяной и т.д.) с терморегулятором. Контуров отопления у котла лучше сделать два: отдельно для пола, отдельно для остального дома.

Напольные трубы должны размещаться ниже котла. Вода к ним подается через спаренные коллекторы. Один имеет специальные клапаны для ручной регулировки подачи воды для теплого пола, к нему же можно подсоединить автоматический привод.

На втором установлены балансировочные клапаны, его задача обеспечивать равномерность гидравлических контуров. Система оснащается электрическим насосом и контрольным манометром.

Если полы делаются сразу в нескольких комнатах, имеет смысл установить магистральный коллектор и автоматическое регулирование потока.

Нужно следить за температурой воды для пола. Он должен разогреваться не более чем до 30 градусов: если будет теплее, деревянное покрытие начнет пересыхать и растрескиваться.

Крайне желательно установить смесительный узел, он поможет на автомате регулировать температуру в контуре, отвечающем за теплый пол.

Установка плёночного отопления на деревянные перекрытия

При подготовке основы для монтажа плёночной системы не требуется демонтаж старого покрытия. Он необходим лишь в случае значительного физического износа.

Необходимые материалы и инструменты

При монтаже инфракрасного тёплого пола потребуются следующие инструменты и материалы:

• Нагревательная плёнка.
• Полиэтиленовая плёнка.
• Теплоизоляционная подложка.
• Термостат и температурный датчик.
• Провод (сечение — от 2,5 кв.мм).
• Инструменты: ножницы, нож (можно канцелярский), индикаторная отвёртка, рулетка, плоскогубцы.

Технология монтажа

Листы инфракрасной плёнки должны размещаться равномерно по полу, но ни в коем случае не накладываться друг на друга

Самостоятельный монтаж и подключение инфракрасного пола производится по следующему алгоритму:

1. Очистка пола от пыли и прочих загрязнений. Работа проходит на сухой, очищенной поверхности.
2. При влажном черновом слое проводится гидроизоляция термоплёнки. Для этого используется полиэтиленовая плёнка толщиной до 50 мкм.
3. В качестве теплоотражателя используется плёнка из полипропилена или металлизированного лавсана (алюминиевую фольгу для этих целей применять нельзя). Предварительно нужно нарезать материал. Если тёплый пол монтируется в большом помещении, нужно следить за тем, чтобы длина плёнки была не более 10 метров.
4. Укладывается материал на расстоянии 25–30 см от каждой стены. Термоплёнка раскладывается по полу медными шинами вниз.На плёнку запрещается наступать, ронять инструменты. Также не допускается наложение двух листов друг на друга. Перед укладкой следует разметить помещение, определить, где будет стоять тяжёлая мебель и аппаратура, и избегать этих мест. В противном случае из-за постоянного давления термоплёнка испортится.

Для подключения системы к электрической сети лучше пригласить компетентного электрика. Если же есть желание выполнить это самостоятельно, то работу следует организовать так:

1. Зачистить провод (8–10 мм) и ввести конец в контактный зажим.
2. Контакт устанавливается на листе плёнки. Места подсоединения и линии среза изолируются винил-мастичным скотчем.
3. После подключения всех листов измеряется сопротивление на концах проводов, подключаемых к термостату.
4. Далее рассчитывается нагрузка. Для этого используется формула W=V2/R, где V — напряжение в сети, R — сопротивление. Итоговая цифра должна быть примерно на 20–25% ниже той, которая указана на термостате. После этого можно подключать устройство.
5. Полосы термоплёнки подключаются к термостату параллельно. Чтобы избежать возможных повреждений проводки, отдельные участки скрываются под теплоизоляцию.
6. Затем размещается температурный датчик. Устройство входит в комплект к термостату. Место установки зависит от того, какой материал планируется использовать в качестве финишного покрытия: если мягкий, то датчик устанавливается в месте с минимальной нагрузкой.
7. Подключение термостата к сети и тестирование системы на предмет перегрева контактов, искрения и так далее.

После завершения всех работ по монтажу плёночного пола укладывается финишное покрытие. Если планируется использование керамической или керамогранитной плитки, на полу предварительно раскладывается монтажная сетка и крепится в местах, где нет термоплёнки. После укладки клеевой раствор, с помощью которого монтируется плитка, должен просохнуть. Это займёт около месяца. Включать тёплый пол до этого момента не рекомендуется.

Видео: Как сделать плёночное отопление на деревянном основании

https://youtube.com/watch?v=Bh2vxdQV2rw

Идеальный микроклимат в помещении достигается с помощью отопительных приборов. Для получения оптимальной температуры в помещении нужно следовать правилам выбора и монтажа тёплого пола на деревянное основание, которые позволяют любому домовладельцу без труда установить выбранную систему.

Особенности и технология монтажа

Укладка водяного контура обычно осуществляется в стяжку. В невысоких деревянных домах, а также в помещениях со слабым перекрытием рекомендуется проводить монтаж сухим методом. Все варианты установки трубопровода имеют отличительную технику выполнения.

Сухим способом

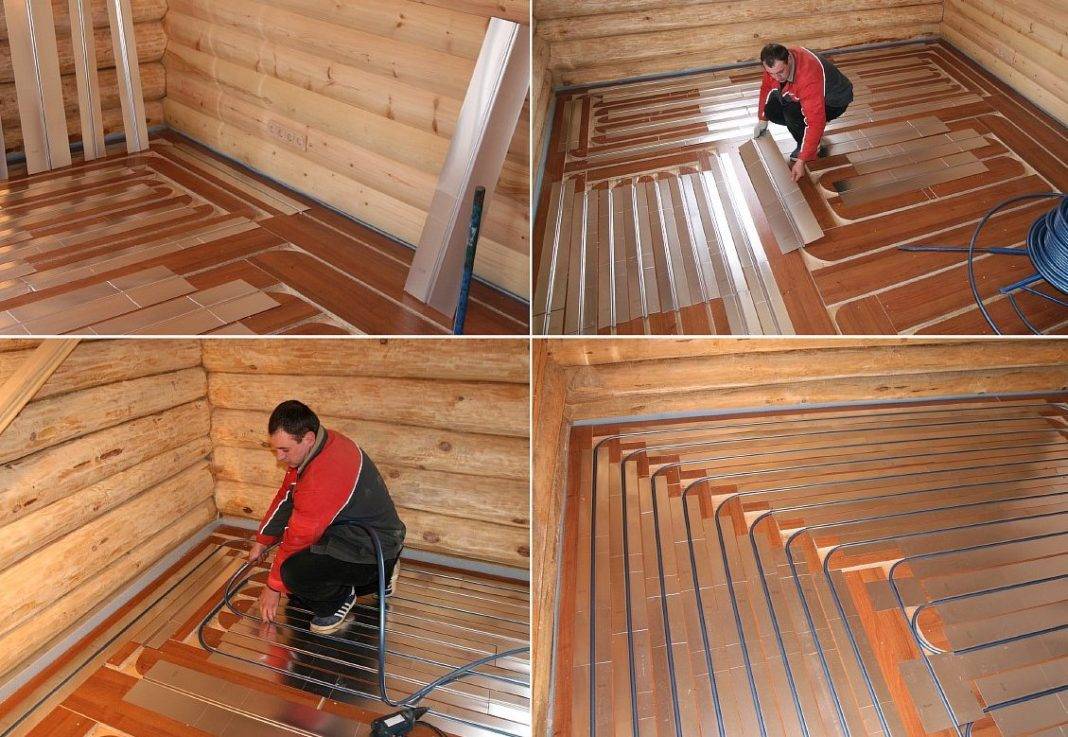

Монтаж труб без песчано-цементной заливки можно укладывать с помощью реек или модулей.

Установка реечной системы состоит из таких этапов:

1. Изготавливается черновая основа из досок или листов фанеры, которые прибиваются к нижней части лаг. Если есть старое покрытие, то перед работой следует проверить все его элементы на прочность и пригодность для использования.
2. Поверх такого деревянного чернового пола между лагами распределяется слой пароизоляционного материала, оставляя напуски не меньше 20 сантиметров на стены. Затем укладывается утеплитель, а на него снова пароизоляция. Такая защита позволяет полностью оградить дерево от влаги.
3. По периметру комнаты проклеивается защищающая конструкцию от расширения демпферная лента.
4. Затем можно укладывать доски, между которыми будут прокладываться трубы. Пазы должны равняться параметрам 20х20 миллиметров. На торцах рекомендуется сделать закругления для удобного поворота трубопровода.
5. Сверху крепятся опорные металлические пластины. Их фиксируют к дереву с помощью саморезов. После этого укладывается водяной контур.

Монтаж водяного теплого пола в деревянном доме

Подготовленное для монтажа трубопровода основание полностью устилается шумоизоляционным материалом из полиэтилена. Далее вся конструкция покрывается гипсоволокнистыми листами, на которые укладывается финишное покрытие. При этом на ГВЛ должны быть расположены так чтобы был виден маршрут водяного контура.

Процесс монтажа модульной системы намного проще. Трубопровод укладывается в специальные готовые пазы на плитах из ОСП или ДСП. Древесные листы скрепляются замковой системой. Остальная процедура модульной установки водяного пола производится аналогично схеме реечного способа укладки.

Под стяжку

Монтаж системы обогрева водяного типа под цементную заливку выполняется на ровной чистой бетонной поверхности. При этом допускаются перепады не более 5 миллиметров.

Установка водяного контура под стяжку выполняется в такой последовательности:

1. Расстилается гидроизоляционная защита из полиэтиленовой пленки с напуском на стены не менее 15 сантиметров. Все стыки соединяются малярным скотчем.
2. По периметру помещения вдоль стен фиксируется демпферная лента. По высоте изделие должно превышать уровень бетонной стяжки.
3. Сверху вся поверхность пола укрывается утеплителем. Для этих целей оптимально подойдет пеноплекс, который обладает высокими теплоизоляционными качествами.
4. После утеплителя распределяется по площади пола фольгированный слой. На нем необходимо сделать разметки укладки трубопровода.
5. Все защитные пласты накрываются армирующей сеткой, которая будет основой для фиксации водяного контура. Металлические детали соединяются в одно целое с помощью проволоки.
6. Уложенные по намеченной схеме трубы фиксируются к армирующему слою специальными хомутами.  Укладывать контур следует с отступом от стен в 20 сантиметров. Расположение трубопровода может быть спиральным, в виде змейки или комбинированным. Последний вариант используется чаще всего. При этом нужно соблюдать расстояние между трубами 15 сантиметров. Ближе к стенам шаг можно оставить шаг в 10 сантиметров.

Начало укладки контура необходимо начинать с подключения к распределяющему коллектору. Второй конец водяной системы подсоединяется в конце монтажа. Перед заливкой пола оборудование тестируется. При пробном подключении делается проверка на герметичность конструкции.

После произведенных испытаний выполняется бетонная стяжка. Над трубами слой раствора не должен превышать 5 сантиметров. Полное затвердение бетона наступает только через четыре недели.  До этого времени запускать водяную систему обогрева нельзя.
