Выбираем надежный терморегулятор для водяного пола
Терморегулятор ( другие названия — термостат, регулятор тёплого пола) – оборудование, которое используется для поддержания в контуре отопления температуры водяного пола, заданной пользователем.
Вместе с терморегулятором обычно используются датчики температуры — воздуха и самого пола. Подачу теплоносителя (воды, антифриза, этиленгликоля) регулирует специальный прибор — сервопривод. в этой статье мы раскажем как выбрать оптимальный вариант.
Виды и их отличия
Выбор терморегуляторов на рынке отопительного оборудования на сегодняшний день достаточно широк.

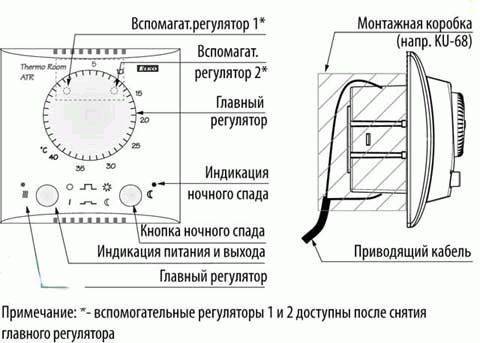

Схема электро механического вида
По виду автоматики эти приборы могут быть:
- Механическими
- Дистанционными (различные пульты управления, в том числе сенсорные)
- Электронными
- Электронными — программируемыми
По функциональности термостаты делятся на:
- Т. с индикатором температуры воздуха
- Т. с индикатором температуры водяного пола
- Т. с обоими датчиками
Мощность водяного теплого пола может достигать 600, 2000, 3000 и более 3000 Вт.
Терморегулятор включается и выключается автоматически, в зависимости от показаний датчиков температуры воздуха и пола. Так же эти устройства различаются по монтажу на внутренние и наружные.
Подробно о работе прибора
Механический термостат — самый дешёвый и самый простой в использовании. Простота в данном случае является его основным достоинством. Регулировка температуры водяного тёплого пола осуществляется с помощью вращения поворотного колёсика.
Регулятор защищает помещение от перегрева, так как включает и выключает систему отопления автоматически. Недостатком является отсутствие возможности программировать оборудование, поэтому температуру приходится менять несколько раз в сутки вручную.
Электронный регулятор оснащён цифровым дисплеем и несколькими кнопками управления, что делает его чуть более комфортным, нежели механический термостат. Имеются датчики температуры воды и воздуха. С помощью программируемого термостата можно задавать температуру на сутки или неделю.
Терморегулятор на дистанционном управлении программирует до 9 различных режимов, отображая на дисплее ещё и количество потребляемой энергии за разные промежутки времени. Такой прибор, как термостат, поможет Вам отслеживать температуру воздуха и водяного тёплого пола, а так же экономить на потреблении электроэнергии.
Полезные советы
Выбор терморегулятора для теплых полов напрямую зависит от условий проживания, а так же от Ваших целей и желаний. Механические приборы удобны для тех, кто большую часть времени проводит дома. Так же они подойдут тем, у кого есть маленькие дети, т.к. оснащены необходимой защитой.
Если же Вы постоянно находитесь на работе и нет необходимости в постоянном отоплении помещения, то лучше использовать программируемый регулятор, который будет включаться и отключаться в нужно для Вас время. Самыми комфортными являются приборы с недельными циклами работы — их можно идеально подстроить под Ваш ритм жизни.
Кроме того, покупая термостат, важно запомнить следующее:
- Если вы решили использовать автоматизированный терморегулятор, то нужно задать максимальное напряжение электросети — достигнув определённой отметки, система сама отключится и начнёт остывать
- Максимально возможная температура для обогрева помещений с помощью водяных тёплых полов + 60*С
- Монтаж этого прибора бывает щитовым и настенным; первые используются для обогрева габаритных помещений, стоят дороже, кроме того, для работы необходим отдельный щиток; настенные – монтируются рядом с источником электроэнергии и предназначены для домашнего использования
- Если у Вас нет специальных навыков, то осуществлять монтаж регулятора самостоятельно не стоит — доверьте это дело рукам профессионалов;
Выбор термостатов достаточно широк. Сегодня эти приборы на рынке теплооборудования представлены такими фирмами как Thermoland, Devi, Raychem, I-WARM и т.д.
Цена зависит от функциональности, габаритов и температурного диапазона. Так, с регулятором Thermoland ТРЛ-02 температура будет колебаться от 0 °C до +57 °C, его стоимость – примерно 50 у.е., в то время как Devireg 850 ( от −10°C до +40°C) обойдётся в 550 у.е.
Заключение
Термостат — это оборудование, регулирующее температуру теплоносителя в контуре отопления тёплого пола
Этот прибор имеет очень важное значение для правильной работы системы отопления. Научившись пользоваться термостатом, Вы наполните свой дом комфортом и уютом. Пусть в Вашем доме всегда будет тепло!
Пусть в Вашем доме всегда будет тепло!
Функции автоматики
Автоматический термостат способен выполнять много функций в регулировке интенсивности обогрева помещения с помощью водяного пола:
- Определяет температуру нагрева воды в трубопроводе, включает или выключает циркуляционный насос. Такой вид управления водным потоком в трубопроводе подходит для квартир и домов, в которых установлено несколько насосов. Если стоит один насос на весь дом, то система будет включать или отключать отопление (в зависимости от температуры воды) сразу во всех комнатах.
- Полуавтоматическое управление термоголовкой является довольно простым и недорогим. Позволяет регулировать интенсивность подачи воды: клапан закрывается или открывается в зависимости от степени нагрева.
- Контроль осуществляется путем установки сервопривода на коллектор, с его помощью одновременно регулируется подача тепла в отдельные помещения.
- Современный автоматический термостат способен сэкономить до 1/3 расхода газа или 1/7 дров на обогрев помещения. Может регулировать степень обогрева в зависимости от погоды на улице. Такой контроллер для теплого пола имеет множество датчиков, некоторые из которых монтируются на улице, остальные – в помещении. На основании их показаний и выставленных настроек регулируется интенсивность обогрева каждой комнаты в отдельности.
Датчик температуры обогрева может устанавливаться внутри или снаружи. Не рекомендуется устанавливать термостат в ванной, кухне и других помещениях с повышенной влажностью. О беспроводной автоматике в регулировке теплых полов смотрите в этом видео:
Если теплый пол используется, как основная система, лучше приобретать термостат, регулирующий уровень нагрева воздуха в помещении.
Если уложено напольное покрытие, неустойчивое к воздействию высоких температур, тогда лучше установить датчик нагрева пола.
Контроллер для управления водяным теплым полом Tech L-5
Tech L-5 — это очень интересный прибор.
Стоит 5238р.
Предназначен для управления термостатическими приводами клапанов с помощью проводки, для сбора и обработки информации, полученной от компонентов сиcтемы, а также для передачи им управляющих команд.
Это самая простая модель с урезанным функционалом и существуют более сложные устройства: с радиотермостатами, WiFi, облачным сервисом и пошло поехало.
Позволяет контролировать температуру в восьми различных отопительных зонах.
Возможность управления 22 термостатических сервоприводов с помощью 8 комнатных регуляторов:
– 3 комнатных регулятора дают возможность обслуживать до 12 сервоприводов;
– 5 комнатных регулятора дают возможность обслуживать до 10 сервоприводов.
Один выход 230V на насос.
Выход сухой контакт для управления дополнительным нагревательным устройством.
Цена 5-6 тысяч за такое устройство не кажется большой.
Вот только входные сигналы для этого контроллера тоже должны быть контактами реле.
Красивый. Клеммы подключения скрыты. Мне не подойдет, поскольку требует только контакты реле. Очень жаль.
Чем плох «теплый пол водяной»?
Основной недостаток «теплого пола» — высокая инерционность. Внешние условия постоянно меняются: меняется температура воздуха на улице, появляется/прячется солнце, в комнате то нет никого, то много людей, включаются/отключаются бытовые приборы и освещение. При этом мы хотим, чтобы температура воздуха в помещении оставалась постоянной. «Теплый пол» — это большое количество бетона, который медленно остывает и медленно нагревается. В помещении с «теплым полом» температура будет «гулять» вверх-вниз больше, чем в помещении с радиаторами, и с этим придется смириться. Частично проблему решают «умные» регуляторы для теплого пола, которые учитывают эту тепловую инерцию. О регуляторах мы поговорим ниже.
Еще один недостаток — мощность «теплых полов» ограничена. Мы не можем нагреть пол до высоких температур — нам будет не комфортно. Строительные нормы ограничивают температуру поверхности пола в 26 градусов для помещений с постоянным пребыванием людей и до 31 градуса для ванных комнат и прочих помещений с временным пребыванием. При такой температуре теплоотдача (грубо) составит от 55 до 112 Вт с квадратного метра.
В современных зданиях такой теплоотдачи достаточно для отопления большинства помещений. А вот если у вашего помещения высоченные потолки, или большая площадь остекления, или несколько наружных стен — теплоотдачи может не хватить, и придется устанавливать дополнительные приборы отопления. В этом случае лучше обратиться к специалистам для проведения теплотехнического расчета «по всем правилам».
Классификация устройств по способу управления
Представленные на рынке модели сервоприводов можно разделить на 3 группы, в зависимости от способа управления:
- Механический. Главные достоинства — его низкая цена и высокая надежность. От пользователя не требуется специальных знаний, чтобы им управлять. Это примитивное устройство, регулирующее поток теплоносителя, постоянный контроль за ним не нужен. Недостатком можно считать невозможность программирования и ручная настройка — это может занимать много времени.
- Электронный. Такой сервопривод имеет расширенный функционал. На электронном дисплее может отображаться работа системы, температура, наличие или отсутствие поломок. Плюсами является удобство регулирования температуры системы и возможность работы в автоматическом режиме. Минусом можно считать высокую цену.
- С дистанционным управлением. Такие сервоприводы позволяют проводить любые настройки, даже игнорируя коллектор для теплого пола. Система способна к работе даже при отсутствии человека. Желательно, чтобы коллекторный узел состоял из элементов одного производителя. Минусом тоже является высокая цена.
Сервоприводы устанавливаются на термостатические краны, стоящие на коллекторе, или на отдельно стоящие краны. Они обязательно имеют механизм отключения и защиту от перегрева.
Польза терморегуляторов отопления
Известно, что температура в разных комнатах дома не может быть одинаковой. Также необязательно постоянно поддерживать тот или иной температурный режим.
Например, в спальне ночью необходимо опускать температуру до 17-18оС. Это положительно влияет на сон, позволяет избавиться от головных болей.
Оптимальная температура на кухне составляет 19оС. Это связано с тем, что в помещении располагается много обогревательной техники, которая генерирует дополнительное тепло. Если в ванной комнате температура будет ниже 24-26оС, то в помещении будет ощущаться сырость
Поэтому здесь важно обеспечить высокую температуру
Если в доме предусмотрена детская комната, то ее температурный диапазон может меняться. Для ребенка до года потребуется температура 23-24оС, для детей постарше достаточно будет 21-22оС. В остальных комнатах температура может варьироваться от 18 до 22оС.
Комфортный температурный фон подбирается в зависимости от назначения помещения и частично от времени суток
В ночное время можно понижать температуру воздуха во всех комнатах. Необязательно поддерживать высокую температуру в жилище в случае, если дом некоторое время будет пустовать, а также во время солнечных теплых дней, при работе некоторых электроприборов, генерирующих тепло и др.
В этих случаях установка термостата сказывается на микроклимате положительно – воздух не перегревается и не пересушивается.
Из таблицы видно, что в жилых комнатах в холодное время года температура должна составлять 18-23оС. На лестничной площадке, в кладовой допустимы низкие температуры – 12-19оС
Терморегулятор решает следующие проблемы:
- позволяет создавать определенный температурный режим в комнатах разного назначения;
- экономит ресурс котла, уменьшает количество расходных материалов для обслуживания системы (до 50%);
- появляется возможность без отключения всего стояка производить аварийное отключение батареи.
Следует помнить, что с помощью термостата невозможно повысить КПД батареи, увеличить ее теплоотдачу. Сэкономить на расходных материалах смогут люди с индивидуальной системой отопления. Жители многоквартирных домов с помощью термостата смогут лишь регулировать температуру в комнате.
Разберемся, какие существуют виды терморегуляторов, и как сделать верный выбор оборудования.
Как выполняется регулировка температуры теплых водяных полов
Большой популярностью пользуются системы с одновременным подключением нескольких водяных контуров отопления. Нагрев помещения одновременно выполняется с помощью традиционных радиаторов и теплых полов.
Нужен ли терморегулятор на водяной теплый пол
Терморегулятор для водяного тёплого пола является устройством, с помощью которого можно управлять системой отопления, регулировать нагрев теплоносителя и установить оптимальную температуру в помещении. В задачу блока входит следующее:
- Своевременно включать и выключать систему.
Было замечено, что после монтажа, комнатный регулятор температуры для водяных теплых полов позволяет сэкономить до 30% затрат необходимых для нагрева теплоносителя. Конечно, существуют народные способы контроля температуры жидкости в системе отопления, но, как правило, они малоэффективны, неудобны и часто приводят к нарушениям в работе.
Принцип работы регулятора температуры
Главной функцией регулятора является управление водяным теплым полом. В зависимости от сложности устройства, возможна, как полная, так и частичная автоматизация процесса отопления комнат.
- Простейшие ручные регуляторы – по сути, представляют обычный кран. Отсекающий вентиль регулирует давление в системе отопления. Ручной режим имеет множество недостатков, но часто применяется в основном для небольших помещений.
Программируемые термостаты-регуляторы способны одновременно контролировать сразу несколько контуров, изменять температуру нагрева в зависимости от времени суток и погодных условий. Автоматический контроллер регулировки давления позволяет установить наиболее комфортный режим для человека.
Существует еще один экономный вариант регулировки. На коллекторе обратки размещают температурное реле. Запитывают устройство таким образом, чтобы включение-выключение циркуляционного насоса контролировалось через термореле. Выставляется необходимая температура нагрева. Устройство самодельного регулятора достаточно простое, но не подходит для одновременного отопления нескольких зон.
Какой терморегулятор лучше для водяных тёплых полов
Для теплых полов надо поставить терморегулятор, который будет одновременно совмещать несколько важных функций:
Плавное электронное регулирование температуры – только в таком случае полностью исключается появление воздушных пробок.
Блок управления осуществляет контроль с учетом сразу двух показателей. Комнатные слаботочные терморегуляторы снабжены либо встроенным (для контроля температуры воздуха), либо выносным датчиком (по температуре теплоносителя).
Выбрать программируемый терморегулятор следует любителям комфорта. Блок управления имеет разные режимы, позволяющие включать нагрев полов по определенным часам, в зависимости от погодных условий и т.д.
Некоторые программаторы можно контролировать с помощью ДУ и системы GSM-оповещения. Недостатком программируемого решения является высокая стоимость блока и то, что установка терморегулятора на водяной теплый пол своими руками вряд ли возможна.
Как подключить водяные полы к терморегулятору

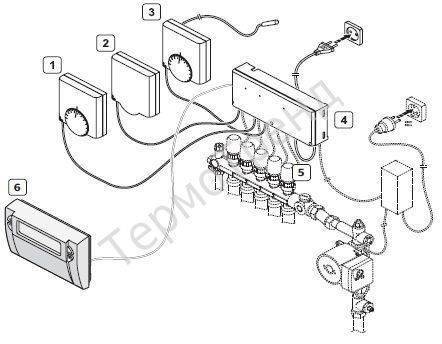

Подробная схема подключения терморегулятора к водяному теплому полу обязательно находится в комплекте, предоставленном изготовителем. Монтажные работы проводятся следующим образом:
Устанавливается короб для терморегулятора.
Чтобы правильно разместить регулятор, необходимо поднять его на высоту приблизительно 120 см от уровня пола. Схема соединения терморегулятора обязательно подразумевает установку сервопривода, регулирующего подачу воды.
Как правильно регулировать водяной теплый пол
Независимо от того, чем именно планируется регулировать нагрев теплоносителя, следует помнить основные правила, ограничивающие эксплуатацию теплых полов.
Большинство напольных покрытий имеет ограничения, связанные с температурой нагрева поверхности материала. Так для ламината и паркетной доски установлен предел в 28-29°С.
Точно выставить температуру с помощью ручного механического терморегулятора не получится. Оптимальным будет выбор электронных программаторов, особенно если планируется регулировать нагрев нескольких зон отопления.
Расчет мощности и температуры тёплого водяного пола
Калькулятора выбора мощности отопительного котла
Калькулятор расчета количества секций радиаторов
Калькулятор расчета метража трубы теплого водяного пола
Расчет теплопотерь и производительности котла
Расчет стоимости отопления в зависимости от типа топлива
Калькулятор расчет объема расширительного бака
Калькулятор расчета отопления ПЛЭН и электрокотлом
Расходы на отопление котлом и тепловым насосом
Виды управления
Современному человеку свойственно думать об улучшении своих жилищных условий, уровне комфорта. Благодаря технологическим возможностям появилась возможность значительно упрощать свои обязанности по дому. На сегодняшний день существует несколько систем управления теплым полом, начиная от ручного, требующего прикладывать некоторые усилия, до автоматизации всех этих процессов с помощью установки специальных систем и датчиков, которые выполняют всю работу без присутствия человека.
Система «умный дом»
Данная система способна решить комплекс поставленных перед ней задач, в результате чего в доме становится комфортно и безопасно для дальнейшего проживания. При помощи «умного дома» можно управлять следующими функциями:
- Освещением – осуществляется контроль над всеми осветительными приборами.
- Безопасностью – система следит за утечкой газа, воды, контролирует доступ в дом, управляет камерой видеонаблюдения, пожарной сигнализацией.
- Отключением бытовой техники, когда ей никто не пользуется, при необходимости включать.
- Поддерживать определенный микроклимат в помещении. Когда в комнате никого нет, то температура отопления убавляется, в дальнейшем она устанавливается на прежний температурный режим. Если в доме подогревается поверхность пола, то устанавливаются датчики контроля для теплого пола, в результате чего управление происходит так же на автоматическом уровне.
- Осуществлять автоматическое открытие и закрытие ворот, шлагбаумов.
- Есть возможность следить и управлять домом удаленно, через специальную программу, установленную на мобильное устройство.
Ручное управление
Управление системой механическим способом заключается в установке необходимого температурного режима для теплых полов самостоятельно. Такой способ управления актуален в том случае, когда возможны неисправности регулятора, либо если произошел сбой снабжения дома электрической энергией.
Автоматическое управление
Если рассматривать автоматику для теплого пола, то процесс управления осуществляется через центральную панель. Благодаря ей можно выставить необходимый температурный режим, запрограммировать систему. Панель устанавливают в доступном месте, подключают к электрической сети.
Автоматическое управление водяными полами предполагает, что система работает без участия человека. Первым делом выставляются желаемые параметры, которые в дальнейшем учитываются системой при работе, заданный микроклимат сохраняется. Благодаря наличию разнообразных комбинаций есть возможность сделать условия пребывания в доме максимально комфортными.
Дистанционное управление
В большинстве случаев терморегуляторы имеют дистанционное управление. Сигнал подают с помощью пульта, который позволяет изменять настройки и управлять терморегуляторами.
Вместо пульта можно воспользоваться мобильным устройством либо планшетом, куда устанавливается программа для дальнейшего управления теплым полом. Особую популярность набирает команда звуком: это может быть просто голос, либо хлопки. В программе заранее прописаны все стандартные команды, которыми при необходимости можно воспользоваться. Инструкция к блоку управления прилагается при покупке, она идет в комплекте с устройством. Если в процессе установки и эксплуатации возникают какие-то вопросы, то можно прибегнуть за помощью к ней.
Проводные и беспроводные термостаты
Комнатный термостат используется для управления системой в различных зонах. Если рассматривать устройства по способу подключения, то можно выделить проводные и беспроводные термостаты.
Проводные устанавливают внутри помещения, высота от пола составляет около 1,5 метра, для установки выбирается такое место, где есть возможность максимально точно установить режим температуры. Большинство специалистов не советуют монтировать устройство в местах, куда попадают солнечные лучи, рядом с обогревательными приборами и другой работающей бытовой техникой.
Беспроводные контроллеры для теплых полов незаменимые устройства в помещении, где ремонтные работы завершены, и прокладывать кабель собственники не желают. Устройство размещают рядом с котлом либо отопительной системой. Процесс регулирования происходит по радиочастотным каналам, для питания предусмотрены две батарейки АА, приемник работает от электрической сети 220 В.
Об установке дополнительных агрегатов
Как правило, в закрытую или открытую систему радиаторного отопления, где источником тепла служит единственный котел, достаточно установить один циркуляционный насос. В более сложных схемах применяются дополнительные агрегаты для перекачивания воды (их может быть 2 и больше). Их ставят в таких случаях:
- когда для обогрева частного дома задействовано больше одной котельных установки;
- если в схеме обвязки участвует буферная емкость;
- отопительная система имеет несколько ветвей, обслуживающих различных потребителей, — батареи, теплые полы и бойлер косвенного нагрева;
- то же, с применением гидравлического разделителя (гидрострелки);
- для организации циркуляции воды в контурах теплых полов.
Правильная обвязка нескольких котлов, работающих на разных видах топлива, требует, чтобы у каждого из них был собственный насосный агрегат, как это показано на схеме совместного подключения электрического и ТТ-котла.
Обвязка электрического и ТТ-котла с двумя перекачивающими устройствами
В схеме с буферной емкостью необходима установка дополнительного насоса, потому что в ней участвуют как минимум 2 контура циркуляции – котловой и отопительный.
Буферная емкость делит систему на 2 контура, хотя на практике их бывает и больше
Отдельная история – сложная схема отопления с несколькими ветвями, реализуемая в больших коттеджах на 2—4 этажа. Здесь может применяться от 3 до 8 перекачивающих устройств (бывает и больше), подающих теплоноситель поэтажно и к разным отопительным приборам. Пример такой схемы показан ниже.
Наконец, второй циркуляционный насос ставится при отоплении дома водяными теплыми полами. Вместе со смесительным узлом он выполняет задачу по приготовлению теплоносителя с температурой 35—45 °С. Принцип работы представленной ниже схемы доступно описан в этом материале .
Этот насосный агрегат заставляет циркулировать теплоноситель по греющим контурам теплых полов
Напоминание. Иногда насосные устройства устанавливать на отопление не нужно вовсе. Дело в том, что большинство электрических и газовых теплогенераторов настенного типа оборудованы собственными перекачивающими агрегатами, встроенными внутрь корпуса.
Источники
- https://www.nektonnasos.ru/article/nasos-otoplenie/ustanovka-nasosa-v-sistemu-otopleniya/
- https://kak-sdelano.ru/otoplenie/ustanovka-nasosa-na-otoplenie
- https://pochini.guru/byt/ustanovka-tsirkulyatsionnogo-nasosa
- https://vse-otoplenie.ru/ustanovka-dopolnitelnogo-nasosa-v-sistemu-otoplenia-montaz-i-osobennosti-podklucenia-k-kotlu
- https://oboiman.ru/teplo/ustanovka-cirkulacionnogo-nasosa-v-sistemu-otoplenia-shema-montaza.html
Установка терморегулятора на радиатор отопления
Монтаж регулятора температуры на батарею не слишком сложное занятие, но нужно обязательно выполнить подготовительные мероприятия и строго соблюдать некоторые правила.
Что нужно знать перед установкой
Рекомендуем устанавливать терморегуляторы на верхний вход батареи, это способствует более простому управлению и правильному температурному режиму.
Итак, прежде чем начать крепить термостат, сначала ознакомьтесь с некоторыми правилами:
- Не монтируйте терморегулятор на чугунные модели, так как этот сплав инертен. Лучший выбор – алюминиевые или биметаллические радиаторы.
- Устанавливайте температурный регулятор не ниже 0,8 м от пола.
- Регулятор расположите так, чтобы было удобно его настраивать.
- Автоматические модели не монтируйте за радиаторными экранами или драпировками, иначе датчик будет неправильно работать.
- В случае монтажа устройства в частном доме, терморегулятор нужно крепить на батарее в кухне, гостиной или комнатах на верхних этажах.
Стоит отметить, что после окончания отопительного сезона устройство нужно открыть. Это делается для того, чтобы на клапане не образовывался осадок от теплоносителя.
Процесс монтажа
Непосредственно перед установкой обязательно перекройте подающий стояк и слейте с батарей воду. Только после этого можно перейти к монтажу. Последний производится по следующему плану:
- Сначала отрежьте подводки труб на небольшом расстоянии от батареи.
- Отсоедините отрезанную линию и кран (при его наличии) от отопительного прибора.
- При использовании однотрубной системы отопления нужно вварить перемычку между обратной и подающей линией.
- С крана регулятора температуры и запорного вентиля нужно демонтировать хвостовики и гайки, после этого заверните их в пробки батареи.
- Соберите трубную обвязку и закрепите на нужное (выбранное) место.
Схемы подключения
1. Подающая линия; 2. Батарея; 3. Датчик регулировки температуры; 4. Нижний кран; 5. Воздухоотводчик (автоматический или ручной); 6. Перемычка; 7. Обратная линия; 8. Заглушка.
В случае однотрубной системы диаметр байпаса сделайте меньшим на размер, чем диаметр трубопровода линии.
В двухтрубной системе терморегулятор можно установить на верхнем подводе. Так будет удобнее регулировать температуру.
Особенности установки
Терморегулятор будет работать эффективно при грамотной установке. В первую очередь нужно определить место его монтажа. Высота установки – не менее 80 см.
Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем
Следует учесть, что на работу терморегуляторов негативно влияют сквозняки, попадание прямых солнечных лучей, приборы, излучающие тепло. Если эти условия есть, используйте внешний датчик, устанавливая его на расстоянии от батареи от 2 до 8 м.
В частных домах установки приборов начинают с верхних этажей, в квартирах – с помещений со значительными колебаниями температуры: гостиная, кухня.
Последовательность работы:
- Перекройте стояк и слейте воду.
- На небольшом расстоянии от радиатора отрежьте горизонтальные трубные подводки и отсоедините их и краны от радиатора.
- При установке устройства в однотрубную систему отопления дополнительно вваривается перемычка между трубами подвода и отвода теплоносителя.
- От вентиля терморегулятора и запорного крана снимите хвостовики с гайками, заверните их в пробки радиатора.
- Соберите установите трубную обвязку. Соедините ее с горизонтальными подводками.
Особенности установки
Настройка прибора
В электронных моделях достаточно выставить желаемую температуру на шкале или дисплее. Если возможности позволяют, выбрать температурный режим для времени суток, дней недели. Такой режим оптимален для дач, где хозяева появляются наездами.
Механическим моделям необходима более длительная настройка:
- Закройте окна, двери, форточки, выключите вытяжку, чтобы ограничить утечку тепла
- Поместите в комнату термометр.
Проверните головку терморегулятора влево до упора, чтобы открылся клапан. В таком положении достигается максимальная теплоотдача батареи.
-
- После прогрева помещения на 5-6 градусов, перекройте поступление теплоносителя, поворотом вентиля прибора вправо.
- Температура начнет понижаться. Как только она достигнет нужных вам показателей, начните медленно открывать клапан, пока не послышится шум воды. Головка должна потеплеть.
- Оставьте клапан в выбранном положении. В дальнейшем он будет работать на установленную вами температуру.
Зачем нужен термостат?
Без комнатного термостата обычный газовый котел включается и выключается, отслеживая температуру в трубах водяного отопления. При первоначальном включении он нагревает теплоноситель до установленных параметров, а потом гасит факел в топке. Затем по мере охлаждения воды он вновь запускается и начинает цикл нагрева до нужных значений заново.
Однако на температуру воздуха в комнате влияют не только радиаторы отопления. При одинаково нагретых батареях в солнечный день она в помещении несколько выше, а холодной ночью наоборот немного ниже. Поступление тепла от солнца и теплопотери через окна со стенами никуда не исчезают.
В результате горелка газового котла постоянно зажигается и гаснет, а о температурном комфорте в комнатах говорить не приходится – то холодно, то жарко. Приходится регулярно открывать / прикрывать краны на радиаторах. Однако не каждая схема отопления частного дома предусматривает подобное, что вынуждает вручную подстраивать работу уже самого котла. А это неудобно и требует постоянного хождения к водонагревателю.
Контроль температуры — экономия ваших денег
Вода в батареях остывает быстрее, чем комнатный воздух. Чтобы поддерживать теплоноситель горячим, газовому котлу приходится включаться на пару минут четыре–пять раз в час. А вместе с ним обычно работает и циркуляционный насос. Такой жесткий режим неизбежно приводит к их быстрому износу. Но если в системе есть комнатный термостат, то количество циклов «включения / выключения» водонагревателя и насосной техники уменьшается в полтора–два раза.
В итоге с воздушным терморегулятором оборудование служит дольше, чем без него. Причем им рекомендуется укомплектовывать как газовый, так и электрокотел для отопления частного дома либо квартиры. А вот с твердотопливным аналогом такой прибор устанавливать не стоит. Регулировать им процесс горения дров или угля получится, только если печь имеет вентилятор для принудительного поддува кислорода.
Монтаж терморегулятора
Перед установкой терморегулятора нужно убедиться, что он совместим с системой отопления. Каждое устройство имеет свои коэффициенты пропускной способности клапана, обозначаемые Kv и Kvs.
Однотрубные системы рекомендуется оборудовать термостатами со значением Kv больше 1, а еще лучше – больше 1,5. Для двухтрубных больше подойдут регуляторы с Kv в диапазоне от 0,5 до 0,9%.
Последовательность работ
Последовательность монтажных работ выглядит следующим образом:
- после перекрытия подающего стояка из системы отопления сливают воду;
- на небольшом расстоянии от батареи отрезают горизонтальные трубные подводки;
- отсоединяют отрезанный участок трубопровода вместе с клапанами;
- если система однотрубная – приваривают байпас. Это перемычка, которая позволит циркулировать теплоносителю по контуру, когда клапаны перекрыты и доступа в батарею нет. В двухтрубных системах отопления термостат монтируют на подводящей верхней трубе, а вентиль – на нижней;
- с запорного крана и терморегулятора снимают хвостовики с гайками, после чего заворачивают их в пробки радиатора;
- трубную обвязку монтируют и устанавливают, а затем соединяют с горизонтальными подводящими трубами.
Нюансы расположения
Ось термоголовки всегда должна располагаться в горизонтальном положении, чтобы точность измерения температуры прибором была высокой.
В вертикальном положении датчик будет находиться в зоне действия восходящих и нисходящих тепловых потоков, из-за чего температурные показатели будут неверными.
Если ось штока монтирована вертикально, лучше использовать выносной электронный датчик с электрическим приводом или с радиопередачей сигнала.
Терморегуляторы, имеющие встроенный датчик, располагать нужно так, чтобы они находились на виду, но не попадали в область действия тепловых приборов. Также учтите, что тепло экранируется плотными занавесями. Оптимальная высота размещения термостата – не меньше 80 см от поверхности пола.
Разрешается монтаж терморегуляторов на биметаллические, стальные и алюминиевые батареи. Если корпус радиатора отлит из чугуна, из-за высокой инертности этого сплава устанавливать термостат не рекомендуется.
О роли датчика
Следует помнить, что в настройке теплого пола имеется одна незаменимая деталь – это датчик. Блоком управления настраивается нагрев пола и экономится электричество. Самую высокую экономию обеспечивают программируемые устройства, но они дорогостоящие.
Возможность настроить нужным образом теплый пол дает экономию энергии и, соответственно, денег.
Эффект кроется в соответствии электрической мощности пола и измерителя. Разогревание пола до необходимой температуры возможно только при достаточной мощности. Поэтому при покупке нужно интересоваться характеристиками товара.
В некоторых случаях в помещениях с большой площадью приходится подключать более одного регулятора.
Важным моментом является тип настройки. Следует для себя найти способ, чтобы не делать отверстий в стене, а ограничиться коробом для терморегулятора. Не стоит отступать от рекомендаций в инструкции.
Блок управления ни в коем случае нельзя устанавливать внутри, нужно прокинуть кабель к нагревателям сквозь отверстие в стене и датчик разместить в коридоре.
Рекомендуем: Как используется пенополистирол для тёплого пола?
Электронная настраивающая аппаратура способна обслужить разные рабочие режимы обогрева полов с высокой степенью энергетической экономии. Но это дорогостоящая техника.
