Подключение тёплого пола — варианты, схемы, пошаговые инструкции

Подключение к напольному котлу

Напольные котлы в редких случаях обладают в своих конструкциях насосами. Схема предусматривает выносной циркуляционный насос, трехходовой клапан и иные элементы, которые предусмотрены насосно-смесительным узлом. Если вы задались вопросом о том, как подключить теплый пол к системе отопления, то в схему нужно будет включить группу безопасности и расширительный бачок, когда он отсутствует в котле. Это верно, если этот узел предусматривает коллектор. Сама система при таком подходе получается автономной и обладает собственным кругом циркуляции, это позволяет совмещать использование пола с радиаторами отопления.

Экономия средств

Если тёплый пол включен постоянно, расход электроэнергии также станет постоянным. Естественно, что лишний расход придется оплачивать. Поэтому экономия средств на покупке и установке регулятора быстро перекроется расходами на электричество.

Ковролин на ИК пленку

Еще один момент – это напольные покрытия. Если тот же ламинат или линолеум начнут портиться, может потребоваться полная замена покрытия. А для этого придется снять старое покрытие, подготовить основание, купить новый материал и постелить его. Получается, что экономия на подключении теплого пола к термостату приводит к существенным и непредвиденным затратам.

Таким образом, использование схемы теплого пола без термореле неоправданно. Более того, помимо дискомфорта и неудобства использования это неизбежно приведет к дополнительным тратам. Так что гораздо лучше изначально установить это устройство и не думать о возможных проблемах.

Подключение с трехходовым клапаном

Чаще всего в частных домах собирают такую схему для работы теплого пола:

1. Радиаторы будут нагреваться до температуры 70-80С.
2. Смонтированный водяной пол в деревянном доме нагревается до температуры 40С.

Проблема состоит в том, что в радиаторах – 800С, а температура контура теплого пола должна быть 40С, и решается она просто – врезкой трехходового термоклапана в трубу подачи. После клапана устанавливается насос, обеспечивающий постоянную циркуляцию жидкости по трубам контура. Остывший теплоноситель берут из трубы обратного хода. При смешивании «обратки» с подачей жидкость становится нужной температуры.

Разводка для теплого пола с трехходовым термоклапаном

Спецификация материалов и механизмов:

Наименование	Марка	Производитель	Количество
Труба металлополимерная VALTEC d = 1\2’’	VALTEC	VALTEC	Не более 80 м на петлю
Труба металлополимерная VALTEC d = 20 x 2	VALTEC	VALTEC	По месту
Труба металлополимерная VALTEC d = 26 x 3	VALTEC	VALTEC	По месту
Шаровый вентиль со сгоном d = 1″	VT.227	VALTEC	1
Шаровый вентиль Base 3/4″	VT.2I7	VALTEC	3
Кран прямоточный 1″	VT.052	VALTEC	1
Резервуар мембранный, 50 л	VRV	VALTEC	1
Циркуляционный насос	Slar RS 25/6	WILO	2
Обратный клапан 1″	VT.I61	VALTEC	1
Группа безопасности Kombiluft 1″	R. 46	RBM	1
Коллекторный агрегат 1″ х 3/4″ х Р (Euroconus)	VTc.594.EMNX	VALTEC	1 к-т
Смесительный блок VT.DUAL (модуль!)	VT.DUAL	VALTEC	1 к-т
Смесительный блок VT.DUAL (модуль!)	VT.DUAL	VALTEC	1 к-т
Соедини гель 16 (2.0) Euroconus	VT.4420	VALTEC	21’ (Р – количество петель)
Шкаф распределительный глубиной 145 мм	ШН (ШВ)	Изотерм	1
Радиатор биметаллический секционный	BRIXIS	ALLJRAD	N (количество секций)
Клапан регулировочный ручной 1/2″	VT.008	VALTEC	N
Настроечный трехходовой клапан для теплого пола 1/2″	VT0I9 (VT.020)	VALTEC	N
Пробка на радиатор 1″		TENRAD	N
Ручной воздухоотводчик 1/2″	R. 400	OR	N
Кронштейны крепления батарей		TENRAD	3 N
Ниппель 1″	VTr.582	VALTEC	1
Двойной ниппель 1″	VT.0606	VALTEC	1
ПНД гофрированный кожух 16 (25)		SC PLAST	По месту

Устройство трехходового клапана

Недостаток, который имеет подобное подключение водяного теплого пола, в том, что регулировать скорость теплоносителя из трубы обратного хода не получится и по контуру будет двигаться как горячая жидкость, так и уже остывшая. Но схема активно используется в строительстве, так как инерционность жидкости работает на пользу – перепад температур практически незаметен.

Преимущества комбинированного подключения теплого пола к системе отопления с трехходовым термоклапаном – низкая стоимость узлов и агрегатов. Такая схема наиболее эффективна в доме небольших размеров.

Установка электрических теплых полов

После того, как вы окончательно выбрали тип применяемого теплого электрического пола, можно заняться подготовкой основания и непосредственно монтажом. Подробнее о монтаже термоматов смотрите в том видео:

Перед тем, как укладывать электрический кабель, маты или пленку, нужно качественно подготовить основание.

Обязательным требованием при применении различного вида теплых полов является выравнивание чернового перекрытия или его ремонт. Если в начальный момент монтажа не выровнять поверхность, то в дальнейшем при организации «пирога» настила могут возникнуть проблемы, связанные с неравномерным прогревом всей площади пола.

Поверх чернового перекрытия принято делать слой гидроизоляции. Для этого может применяться как специальная пленка, так и рубероид. Следующим слоем «пирога» является утеплитель, в качестве которого применяют пенопласт или пенополистирол толщиной 2-3 мм.

Плиты материала необходимо укладывать плотно друг к другу без просветов и зазоров. Поверх утеплителя можно уже раскладывать нагревательные элементы и подключать их.

Особенности организации электрического настила при помощи кабеля и матов

Утеплитель не даст теплу рассеиваться вниз

Первые слоя настила теплого пола для всех вариантов одинаковы. С недавним появлением специализированного утеплителя – пенополистирола, предназначенного для теплого пола, стало удобно монтировать водяные трубы и нагревательный кабель, поскольку на каждом листе есть специальные пазы, куда вставляются элементы нагрева.

Данное изобретение позволяет укладывать электрический кабель как зигзагом, так и спиралью с различным шагом (пазы удалены друг от друга на 5-8 см). Поверх уложенного кабеля можно организовать тонкий слой наливных полов (по верхнему уровню нагревательного элемента) или накрыть конструкцию листовым материалом (влагостойкой фанерой, ОСБ-плитой или ЦСП). Следующим слоем является уже финишный настил.

Кабель подсоединяется к термодатчику

Электрические маты нельзя укладывать на рассмотренный выше пенополистирол, поскольку они представляют собой кабель, закрепленный на сетке, поэтому для матового пола рекомендуется применять обычный плоский пенополистирол.

Раскатывая маты и укладывая кабель, не забудьте установить термодатчик (чтобы не касался нагревательных элементов) и вывести от него провод, который связывает его с регулятором.

Вывод делается в одном месте строго под терморегулятором, при этом термостат должен устанавливаться от пола на высоте не менее 1 м.

Установка инфракрасного теплого пола

Одним из преимуществ инфракрасного теплого пола является толщина пирога. Данный настил считается однородным устройством (без выпуклых поверхностей), поверх него сразу монтируются ОСБ-листы или фанера, на которые в дальнейшем укладывают ламинат, ковролин или линолеум. Толщина «пирога» инфракрасного настила бывает от 2 до 4 см. Подробнее о процессе укладки смотрите в этом видео:

В качестве утеплителя принято применять специальную полиуретановую подложку с отражающей поверхностью (толщина 0,4-0,8 см), на которую стелют пленку.

Выше было сказано, что все сегменты инфракрасной пленки имеют контактные выходы, к ним параллельно подсоединяются проводники, которые впоследствии стыкуются в одной муфте, откуда и производится вывод на терморегулятор.

Подводя итог статье, нужно сказать, что различные виды теплых электрических полов имеют как схожие черты установки и принцип действия, так и различия. Выбирая «свой вариант» системы обогрева, каждый хозяин может воспользоваться изложенным материалом.

Процесс выбора очень важен, поскольку перед покупкой изделия стоит ознакомиться со всеми достоинствами и недостатками, а также узнать параметры мощности для комнаты, где будет устанавливаться обогревательная система.

С применением регулирующих термостатических головок

Это тоже вариант прямого соединения. Использование термоголовок вида RTL (или встраиваемых в стену блоков UniBox) при прямом подключении теплого пола позволит в дальнейшем регулировать температуру поступающей в трубы контура воды.

Чтобы применить данную схему, потребуется установить на обратный трубопровод автоматический термоклапан. Это устройство настраивается на желаемую температуру, после чего система начинает работать:

1. Вода проходит по трубам контура, постепенно нагревая их;
2. При повышении температуры воды до выбранного значения происходит закрытие клапана (циркуляция жидкости прекращается, теплоноситель охлаждается);
3. Когда пол остынет, просвет клапана открывается, и горячая вода вновь начинает движение по контуру.

Недочётом схемы является невозможность её применения для трубопроводов длиной от 50 м. Несоблюдение этого правила становится причиной неравномерного обогрева из-за повышенного сопротивления в трубах конструкции. Поэтому, если требуется обогреть просторное помещение, то теплый пол придётся составлять из 2-3 (или более) контуров.

В применении RTL есть и положительные моменты:

• возможность обеспечить обогрев пола в помещении любой величины;
• отсутствие привязки к топочной или котлу;
• низкая стоимость термоголовки (особенно если сравнивать с необходимостью приобретения насосов и смесителей, требующихся в других случаях);
• возможность функционирования теплого пола в летнее время (при наличии воздушных термоголовок).

Схема подключения с RTL головками

Эту схему можно опробовать и на двухтрубной сети центрального отопления, но в этом случае велика вероятность засорения и поломки термоклапана.

Правильный подбор системы теплого пола

Единственное средство обогрева, или дополнительное? Если вы только что построили дом, или купили квартиру с правом выбора вида отопления, правильным решением будет выбрать «подпольный» обогрев без дополнений. Правда, есть как преимущества, так и недостатки.

Вы получаете более гибкую систему управления микроклиматом, нежели традиционные радиаторы отопления. К тому же, установка электрического теплого пола никак не отражается на интерьере. Его попросту не видно. Тепло, исходящее снизу, предоставляет уникальное ощущение пляжного комфорта. Как будто вы ходите по нагретым на солнце камушкам или песку. Оборудование и монтаж «под ключ», по стоимости не выше традиционной прокладки труб и установки водогрейного котла.

К недостаткам можно отнести более дорогой энергоноситель. Электричество в любом случае проигрывает дровам, углю и газу. Есть опасения по поводу электромагнитного поля, но все комплекты прошли сертификацию на использование в жилых помещениях без ограничений.

Дополнительная электрическая система устанавливается в качестве резервной (либо альтернативной). Или просто для улучшения комфорта. В холодную зиму, как бы тепло не было от батарей отопления, дети едва ли могут свободно играть на полу. А включив обогрев снизу, вы даете возможность наслаждаться теплом в любом месте.

Готовим поверхность пола

Укладка электрического теплого пола требует наличия чистого, ровного пола. Конечно, сначала такого основания нет. Поэтому владельцу нужно своими руками провести ремонт основания. Он начинается с очистки бетонной поверхности от всякой грязи и тех частей, которые начали отслаиваться.

Очистка бетонной поверхности

Каждую трещину, ямку или впадину заполняют бетонным раствором. Если эти действия не позволяют получить ровный без 10-миллиметровых перепадов на 1 м² пол, нужно заливать бетонную стяжку. Ее оптимальная толщина 3-7 см. Если она будет тоньше, то она укроется трещинами.

Чтобы ремонт своими руками был выполнен качественно, перед заливкой стяжки поверхность обрабатывают грунтующим раствором.

Обрабатывают грунтующим раствором

Далее заливают цемент и ждут, пока он высохнет. Параллельно стоит заняться планированием размещения нагревательного кабеля. Во время этого процесса определяют места, где будет стоять мебель (пол под ней отапливать не нужно).

Кроме этого, учитывают 5-сантиметровые отступы от стен. Также рассчитывают нужную длину кабеля и шаг его размещения. Этот процесс часто демонстрируют разные видео.

Необходимая подготовка

Итак, перед монтажом электрических теплых полов необходимо сделать ревизию вашей электропроводки на возможность подключения к ней электрического нагревательного кабеля мощностью до 1000 Вт.

При этом Ваша проводка должна быть трехжильная, то есть фаза, ноль и провод заземления.

Вы должны определить возможность подключения питающего кабеля от ближайшей распределительной коробки или розетки. Если такой возможности нет, то подключать электрические теплые полы своими руками придется от самого щита со своим автоматом. Это конечно идеальный вариант.

После того, как Вы определили, что можете безболезненно подключить питающий кабель, необходимо определить мощность кабеля. Для этого есть средняя цифра именно для квартир. Так как обычно в квартирах уже есть какое-то отопление в виде радиатора или полотенцесушителей (если речь идет о санузле).

Следовательно, нам нет необходимости закладывать полную расчетную мощность для обеспечения основного отопления. Нам необходимо рассчитать практически систему комфортного теплого пола. Для этого необходимо взять площадь пола санузла и умножить его на 100 Вт.

Например, у вас санузел площадью 4,5 квадратных метра. В этом случае мощность кабеля должна быть 450 Вт. Но такого кабеля может не оказаться. Поэтому Вы можете взять кабель мощностью 500 Вт или 400 Вт. На расход электричества это не повлияет, так как система управляется комнатным термостатом. А вот на время нагрева повлияет.

Неисправности

Надежность термостатов зависит от качества комплектующих, из которых изготовлены устройства.

Типовые неисправности:

Механические повреждения – часто встречающиеся поломки для приборов низкой ценовой категории

Неаккуратное обращение приводит к выходу из строя кнопок, колесиков и лицевых панелей.
Важной составляющей термостата является контактное реле, ресурс которого ограничен количеством циклов включения-выключения. Со временем деталь изнашивается и питание перестает подаваться на греющий кабель;
Скачки напряжения в электросети гарантированно выводят из строя электронную «начинку» контроллера;
Неправильное подключение прибора может привести к короткому замыканию и порче устройства.

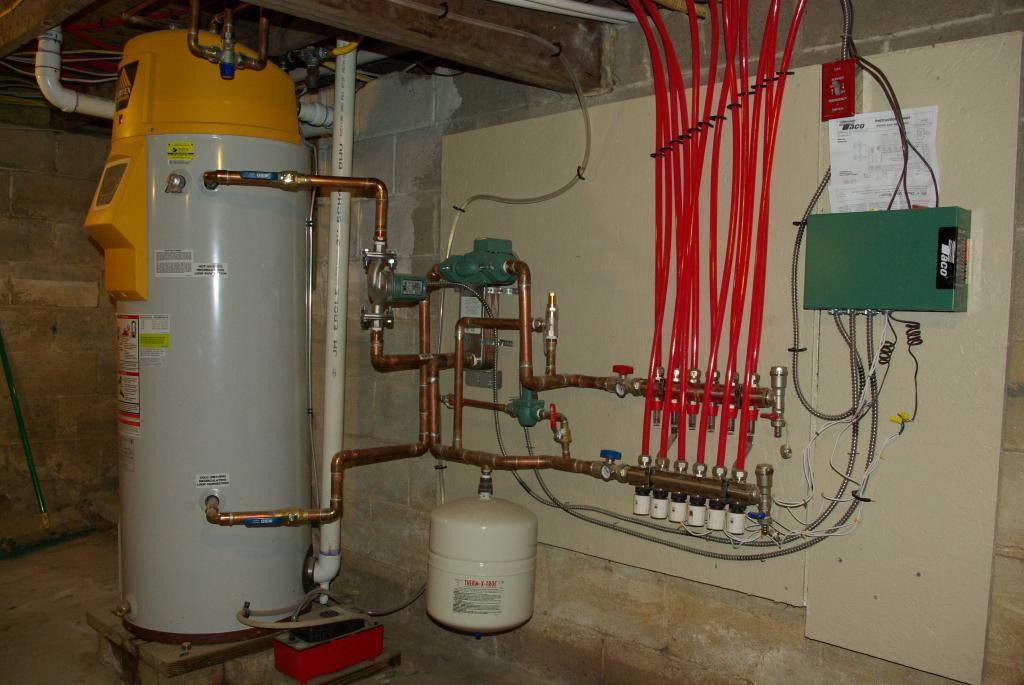

Подключение водяного пола, смесительный узел

При подключении водяного пола к котлу возникает проблема: разные температурные режимы. Если теплоноситель греет обычный котел, а не низкотемпературный, то на выходе у него температура 70 о С-85 о С. Иногда выше, иногда ниже зависит от ситуации и настроек котла, но, в любом случае, температуры для теплого пола неприемлемые. Даже с учетом тепловой инерции цементной стяжки подавать больше 50 о С нельзя: это будет грозить перегревом. Самый же оптимальный вариант на входе в трубы водяного пола 40-45 о С.

Как подключить водяной пол к котлу

Подключить теплый пол к котлу нужно таким образом, чтобы в контур подавался теплоноситель с пониженной температурой. В закрытой системе, которой является теплый пол, понизить температуру можно только подмешав к нагретому теплоносителю остывший из «обратки». Этим и занимается узел подмеса или смесительный узел.

Схематично схему подключения теплого водяного пола можно изобразить так

Если контуров теплого пола несколько, после узла подмеса устанавливают (или собирают) коллекторный узел. Это гребенка с несколькими входами и выходами (от 2 до 20), к которой подключаются контура теплого пола. В простейшем варианте это узел параллельного подключения петель теплого пола.

В более «продвинутых» моделях коллекторов на каждом входе установлены различные устройства. Часто  на коллекторе стоят спускные клапана для удаления попавшего в систему воздуха. Воздушная пробка может блокировать движение теплоносителя по контуру, потому использование воздухоотводчиков желательно.

В коллекторных группах стоят на каждом контуре запорные краны. Они могут управляться вручную или при помощи сервомоторов. Сервомоторы получают команды от автоматики, но такие устройства уже называются коллекторными группами или устройствами. Они также могут содержать смесительную группу и циркуляционный насос, и тогда уже называются коллекторными станциями. Естественно, чем сложнее и функциональнее устройство, тем выше его стоимость.

Так выглядеть может схема подключения с двухходовым клапаном

При желании можно сэкономить.  Собрать смесительный узел самостоятельно, установить в систему насос. Коллекторную группу тоже можно сделать самому, а можно купить готовый, но не очень дорогой коллектор.

Схема подключения водяного пола с 2-хходовым клапаном

Работа и пропускная способность двухходового клапана регулируется в зависимости от показаний выносного датчика. Через него подается теплоноситель с высокой температурой от котла. Через балансировочный клапан из обратного трубопровода поступает остывшая вода. В точке соединения два потока смешиваются. Теплоноситель с пониженной температурой прокачивается циркуляционным насосом, подается к коллектору. Температуру смешанного потока контролирует датчик, регулируя зазор (и подачу горячей воды) на двухходовом клапане.

Подробная схема обвязки котла теплого пола (с двухходовым клапаном)

Для предотвращения обратного хода на «обратке» нужно поставить два обратных клапана. Как уже говорилось раньше, эта схема хороша тем, что регулировка идет плавно (из-за малой пропускной способности клапана). К тому же в этой схеме подмес холодной воды постоянен. И потому исключена возможность полдачи только горячей воды от котла.

Схема водяного пола с 3-хходовым клапаном

Работой трехходового клапана может управлять сервомотор или выносной датчик температуры (зависит от выбранной вами комплектации). Разница тут в том, что потоки смешиваются внутри клапана, и точность поддержания температуры зависит от его работы. А это устройство имеет большую пропускную способность, так что незначительные измерения в положении клапанов приводят к достаточно резким перепадам температуры. Но при использовании погодозависимой автоматики и при больших контурах водяного пола такая система единственный вариант.

Два варианта смесительного узла или узла подмеса (нажмите чтобы увеличить размер)

Подключения водяного пола к низкотемпературному котлу

Если температуру теплоносителя на выходе котла можно поставить по своему усмотрению (в системах без радиаторов), то коллекторный узел подключается напрямую к котлу. Это самый простой вариант подключения водяного теплого пола, но, к сожалению, не всегда возможный.

Итоги

Сложность схемы подключения может быть разной и зависит от организации системы отопления в целом. В случае комплексной системы отопления «радиаторы+водяной теплый пол », необходим смесительный узел, который понизит температуру теплоносителя. Для подключения нескольких контуров теплого пола необходим коллектор.

Подключение тепловых матов

Принцип подключения тепловых матов мало отличается от аналогичного процесса для кабельного пола. Остановимся только на отличиях.

Тепловой мат – это тот же кабель, но закрепленный с определенным шагом на термоустойчивой пленке. Это облегчает монтаж. Пленку с кабелем раскладывают на подготовленное основание пола и заливают раствором или клеем для плитки. После этого монтируют финишное покрытие. Теплоизоляцию для этого типа полов не используют, чтобы избежать перегрева системы.

В готовом виде такая конструкция имеет толщину не более полутора сантиметров. Чтобы в таком полу поместить датчик приходится делать на поверхности углубление.

Нанесение стяжки на тепловые маты

Иногда для подключения матов к термостату не хватает так называемых холодных концов. В этом случае из мата вырезают кусок кабеля. Соединительную муфту заливают стяжкой.

Монтаж такого типа пола дает существенную экономию в материалах: теплоизоляции, стяжке, крепежах. Кроме того существенно уменьшается и объем работы. Такая система практически не имеет ограничений в применении, так как незначительно поднимает поверхность пола и может использоваться в помещениях с невысокими потолками.

Соединение пленок между собой у инфракрасного теплого пола

Укладка ИК пленочного пола – процесс кропотливый, но не требующий специальных навыков.

Конструкция инфракрасного теплого пола включает в себя пленочный нагреватель, который производится в рулонах и имеет толщину в среднем до 2 мм. Внутри пленки между медными жилами располагаются полосы карбона, которые нагреваются от проходящего по ним электрического тока. На матах производители наносят пунктирные линии, указывающие линию отреза. Раскрой необходимо производить с учетом стоящей в комнате мебели: под нее теплый пол не укладывают.

Полосы пленки располагают на полу таким образом, чтобы они не соприкасались друг с другом. Некоторые производители рекомендуют укладывать маты внахлест, выдерживая расстояние между соседними шинами не более 1 см. Фиксируются они с помощью двустороннего скотча, который после выполнения монтажных работ необходимо удалить.

Порядок работы:

• Укладка подложки по периметру помещения – в её отражающей поверхности должно быть исключено применение металлов;
• Распределение матов с учетом геометрии помещения с отступом от стен на расстояние 5-7 см;
• Установка крепежей электропитания – это специальные клипсы в виде соединенных под углом пластин. Одна пластина заводится в полость под ламинацией и накладывается на медную жилу. Вторая с помощью пассатижей обжимает ее с другой стороны;
• Присоединение проводов – рекомендуется использовать двухцветные. Схема подключения – параллельная, то есть провода располагаются с одной стороны. Обязательна проверка их плотного закрепления в контактных зажимах и изоляция жидкой резиной, которая входит в комплект;
• Выполнение гидроизоляции токоведущих частей, к которым не будет подведена клемма с проводами;
• Заведение датчика терморегулятора под нагревательные элементы;
• Присоединение термостата;
• Тестовое подключение теплого пола с проверкой каждого элемента на нагрев.

Подсоединение от центрального отопления

Согласно законодательству Российской Федерации, Республики Беларусь, Украины и других стран бывшего СССР, самовольное вмешательство в систему централизованного теплоснабжения запрещено. Проще говоря, за подключение дополнительных приборов отопления и теплых полов грозит крупный штраф и предписание демонтировать лишние обогреватели.

Как обнаруживается несанкционированное присоединение от централизованного отопления:

• соседние квартиры получают меньше тепла, жильцы начинают строчить жалобы, комиссия от управляющей компании выявляет вашу модернизацию;
• из-за скачков давления или некачественного монтажа происходит прорыв и затопление нижней квартиры;

  Протечка соединения внутри бетонного монолита

• ответственные лица отмечают большую разницу в показаниях общедомового счетчика и квартирных приборов учета тепловой энергии;
• если подключить контуры теплого пола последовательно с батареями, возрастает гидравлическое сопротивление всей ветви, проток уменьшается, в квартирах по данному стояку становится холоднее.

Некоторые «хитрецы» советуют подсоединять петли ТП через пластинчатый теплообменник, дабы изолировать контуры от центрального отопления. Подвох: гидравлическое сопротивление сети не вырастет и прорыв трубы не вызовет серьезного затопления, но количество отбираемого тепла все равно увеличится.

Как делать подогрев полов законным путем:

1. Обратиться в теплоснабжающую организацию с заявлением и получить разрешение.
2. Вместе с разрешительным документом получить технические условия на монтаж и подключение напольных контуров.
3. Разработать и согласовать проект.
4. Самому смонтировать систему и сдать в эксплуатацию.

Надо признать, подавляющее большинство заявителей получает отказ на стадии обращения. Исключение делается для жителей новостроек с индивидуальным подключением квартирного отопления к разводящим стоякам. Но если вы решили на собственный страх и риск врезать отопительные контуры в сеть теплоснабжения, переходите к изучению следующего раздела.
