Твердотопливный котел длительного горения на дровах

Определение с параметрами проекта

Точного определения данному понятию нет. Соответствующее оборудование появилось, как ответ на требования потребителей повысить уровень комфорта в процессе эксплуатации, увеличить выработку тепла в расчете на единицу использованных энергетических ресурсов.

Основным недостатком классических котлов является необходимость регулярного добавления топлива в топку. Сложности создают также следующие факторы:

  • высокая интенсивность горения;
  • сложность оперативной регулировки и контроля этого процесса;
  • неполное использование тепла, которое удаляется вместе с дымом через систему вентиляции.

Для поддержания работы обычного котла лучше иметь рядом достаточный запас дров

Разные конструкции

Для решения отмеченных выше задач используют различные решения. Чтобы не закладывать часто новые порции топлива увеличивают размеры топки. Сделать процесс горения равномерным помогает размещение сверху прижимного устройства, дозированная подача воздуха.

Схема типичного котла этого класса

Создать чертежи твердотопливных котлов длительного горения своими руками будет проще после подробного изучения стандартной конструкции:

  • В начальном положении прижимное устройство (10) находится в верхнем положении.
  • Через дверцу (6) в топку загружают крупную партию дров.
  • После поджигания происходит регулируемый механическим приводом (16) процесс горения.
  • Свежий воздух подается нагнетателем через телескопическую полую внутри штангу. Он распределяется равномерно через прижимной диск (10).
  • Подача кислорода сверху обеспечивает постепенное сгорание топлива, слоями.
  • Золу после завершения цикла удаляют через нижнюю дверцу (13).
  • Для поднятия диска (10) в верхнее положение используют лебедку (2) с электроприводом.

Недостатком данной конструкции является невозможность произвольной закладки дров в топку. Существенное преимущество – повышенная до 24 часов и более длительность одного рабочего цикла.

В следующей конструкции топливо можно подкладывать по мере необходимости. Здесь использована технология пиролиза. Она характерна дозированной подачей кислорода и низкой интенсивностью горения. Тлеющие дрова выделяют горючий газ. Он сгорает в дополнительной камере.

Пиролизный котел

Эта установка полноценно использует топливо. В продуктах сгорания содержится минимальное количество сажи. Сложной является оптимальная регулировка рабочих процессов.

Газовые и дизельные агрегаты лишены упомянутых недостатков по причине простоты дозирования соответствующих видов топлива. Подобный результат можно получить, если использовать специальным образом спрессованные гранулы из отходов деревообработки, шелухи семечек, иного горючего сырья.

Пеллетный котел

В данном варианте гранулы (пеллеты) засыпают в бункер, откуда они подаются шнековым механизмом в топку. Понятно, что такая конструкция позволяет при необходимости быстро увеличивать и уменьшать подачу топлива. Гибкое изменение производительности котла пригодится для оптимизации работы при изменении внешней температуры, подключении дополнительных потребителей. С гранулами не слишком сложно работать при транспортировке, хранении.

Теплообменник для подогрева воды

Повышают эффективность котлов с помощью сложных структур выходных узлов. В таких конструкциях повышается температура теплоносителя. Аналогичные функции выполняют полые стенки корпуса.

Чертежи твердотопливных котлов длительного горения своими руками

Прежде чем искать соответствующую документацию, необходимо точнее определиться с конструкцией. Предпочтительной является первая схема твердотопливного котла длительного горения, своими руками ее будет создать проще.

Принципиальная схема котла

Для отопления сравнительно небольшого частного дома с общей площадью 150-250 м. кв. достаточно будет следующих размеров:

Чертежи твердотопливных котлов длительного горения своими руками

При высоте чуть более 1,5 метра и ширине около 40 см не сложно будет найти подходящее место для установки. Но надо учитывать необходимость создания технологических проходов для обслуживания. Понадобится свободное пространство сверху для монтажа лебедки и другого оборудования.

Конструкторскую документацию можно создать без соблюдения стандартов

Для реализации частных проектов не обязательно соблюдению ГОСТов. Но чем подробнее получился чертеж твердотопливного котла длительного горения своими руками, тем проще будет исключить ошибки на ранних стадиях.

При удалении большого количества ржавчины перед окраской может понадобиться респиратор

Виды дровяных котлов

Дровяной котлоагрегат — высокоэффективное нагревательное оборудование, устанавливаемое в качестве источника теплоснабжения в автономных системах с целью поддержки санитарно-гигиенических условий проживания в домах средней и малой площади.

Данные установки снабжены особыми предохранительными компонентами, обеспечивающие безопасность эксплуатации. Агрегаты работают в диапазоне КПД от 70 до 80%.

Модификаций котлов довольно много. Источник фото: remoo.ru

Классификация котлов на твердом топливе:

  1. Классические котлы непосредственного горения. Не обращая внимания на тот факт, что они значительно уступают последним устройствам по продолжительности работы от 1 загрузки, они все же пользуются популярностью благодаря низкой цене.
  2. Котлы верхнего горения обладают цилиндрической формой и оборудованы специализированной телескопичной трубкой для воздуха. В связи с тем, что и процесс горения протекает вверху топочной камеры, новую порцию топлива можно добавить после сгорания предыдущего слоя.
  3. Котлы нижнего горения имеют особенно продуманную и действенную конструкцию шахтных котлоагрегатов с длительным горением нижнего слоя. Это дает возможность, в какой угодно период работы произвести засыпку дров в топку.
  4. Пиролизное устройство – газогенераторный котел на дровах с 2-мя камерами сгорания. В первой проходит первичное горение с дефицитом кислорода, запускающего процесс пиролиза и генерацию газа. Вторая — для полного сгорания синтез-газа. Такая конструкция дает возможность увеличить время функционирования котла на одной заправке дров.
  5. Пеллетные котлы – выпускаются для работы на прессованных либо гранулированных древесных отходах и укомплектованы особым бункером, из которого топливо поступает в камеру сгорания с помощью шнека.

Параметры выбора оборудования для обогрева

Эффективность отопления определяется правильным выбором модели котла. Каждый из критериев влияет на характеристики системы, ее надежность, удобство эксплуатации.

Материал по теме: Особенности приобретения и подбор нужных характеристик газового двухконтурного котла

Материал теплообменника

Змеевик может быть стальным или чугунным. Первый вариант привлекает высоким КПД (от 86%), стойкостью к ударным нагрузкам, простотой чистки, большим объемом камеры сгорания в сравнении с аналогами. При этом срок службы и стойкость к коррозии таких моделей меньше. Чугун надежнее, служит от 25 лет, выдерживает высокие температуры, прост в очистке.

Виды топлива

Производители выпускают котлы, работающие на угле, дровах, торфяных брикетах, пеллетах, коксе. Выбор оборудования мультитопливного исполнения повышает универсальность агрегата, позволяет в зависимости от ситуации выбирать оптимальный вид горючего.

Твердотопливные котлы работают на дровах.

Мощность

Производительность установки определяют исходя из количества отапливаемых квадратных метров (из расчета 1 кВт/10 м²). Для получения более точного показателя учитывают эффективность теплоизоляции здания. Если ее нет, при расчетах вводится коэффициент 60, для утепленных зданий — 40.

Чтобы техника работала без перегрузок, мастера рекомендуют предусматривать 20 %-ный запас мощности. При высоте потолка 2,7 м и площади 150 м² расчет выполняют следующим образом:

150 х 2,7 х 60 х 1,2 = 29160 Вт.

Габариты

Размер корпуса зависит от вида топлива, конструкции, комплектации установки, материала теплообменника, характеристик модели. Для техники классической конструкции, работающей автономно 8‑12 часов, этот показатель составит в среднем 1100 х 600 х 850 мм.

Полезный объем загрузочной камеры

В зависимости от модификации оборудования соотношение размеров топки и мощности составляет для агрегатов со стальным теплообменником 1,6‑2,6 л/кВт, для чугунных аналогов — 1,1‑1,4 л/кВт. Чем величина больше, тем реже нужна загрузка топлива.

Объем загрузочной камеры зависит от мощности.

Потребление электроэнергии

Техника с электронным управлением, оснащенная вентилятором для подачи воздуха и насосом для циркуляции теплоносителя, требует подключения к сети. Для надежности энергоснабжения предусматривают резервирование на случай перебоев питания.

Наличие буферной емкости

Возможность организации ГВС — аргумент в пользу выбора моделей, оснащенных встроенным или внешним теплоизолированным баком для нагретой воды.

Долговечность конструкции

Срок службы котла зависит от материала изготовления корпуса, теплообменника, толщины используемой стали. При соблюдении базовых рекомендаций для чугунных моделей он превышает 25 лет, для стальных — 15.

Долговечность конструкции зависит от материала изготовления корпуса.

Безопасность

Стабильность работы агрегата зависит от качества его сборки, комплектации, точности соблюдения правил монтажа и эксплуатации. Надежность системы повышается с установкой предохранительных клапанов, манометра для контроля давления, воздухоотводчиков, с резервированием питания циркуляционного насоса.

Дополнительные опции

Для повышения КПД в комплектацию включают автоматику с функцией управления подачей воздуха в зону горения, контроля температуры в соответствии с настройками комнатного терморегулятора. Выпускают модели с авторозжигом, конвейерной подачей горючего.

Топливо для пиролизного котла

Твердотопливные пиролизные котлы практически всеядны. В качестве топлива можно использовать разнообразные виды твердого топлива: начиная от обычных дров и заканчивая торфом.

Исходя из этого, топить котел можно любым видом твердого топлива, но все же каждый вид отличается присущими только ему качествами и свойствами, поэтому будет отличаться и работа котла.

Следовательно, выбор топлива является очень важным процессом.

  • Использование обычных дров.

    Дрова для твердотопливных пиролизных котлов должны быть обязательно сухими (допускается использование дров с влажностью не более 20%). От сухости зависит теплоотдача котла.

    Загружая поленья в топку, размещать их нужно плотно друг к другу, а вверху следует оставлять свободное пространство не менее 20 см. Стоит отметить, что можно использовать и неколотые дрова.

    При первой загрузке необходимо использовать приблизительно половину порции дров, остальные помещаются по мере прогорания в котле. Сгорают дрова неравномерно – их необходимо все время аккуратно раскладывать по поверхности топки, при этом не допускать охлаждения твердотопливного пиролизного котла.

    Минусом использования дров есть то, что топку этим видом топлива невозможно автоматизировать. Плюсом же есть тот факт, что это очень экологичный способ отопления помещения.

Использование торфа.

При использовании торфа в качестве топлива для твердотопливного пиролизного котла необходимо придерживаться определенных правил. Во-первых, топливник должен всегда быть очищен от золы, а во-вторых, поддувальная дверца должна быть закрытой.

Торф следует выкладывать на колосниковую решетку. На этот слой для лучшей растопки можно положить немного дров и прикрыть все это еще одним слоем торфа. Затем открыть задвижку дымоотвода и приступать к растопке.

Во время работы твердотопливного отопительного оборудования необходимо следить за тем, чтобы торф всегда лежал равномерным слоем. Такое расположение торфа обеспечит максимальную теплоотдачу.

Использование угля.

Чтобы получить наилучший уровень тепла с помощью угля в качестве топливо, необходимо использовать специальный топливник – шахту с колосниковой решеткой и вертикальными стенками.

Топливник должен быть достаточно высоким, расстояние между сводом и решеткой должно быть минимум 50 см. Топочные и поддувальные дверцы должны быть сделаны из чугуна, оптимальное расстояние между дверцами – 21 см.

Кроме того, дверцы рекомендуется строго герметизировать. Следует помнить, что при использовании угля новую порцию топлива стоит подбрасывать только тогда, когда первая хорошо разгорелась. При этом нужно постоянно поддерживать равномерный слой и не допускать прогорания угля до решетки.

Использование топливных брикетов.

Сегодня топливные брикеты – это самое оптимальное средство для топки твердотопливных пиролизных котлов. Можно использовать как угольные, так и торфяные брикеты.

Благодаря использованию брикетов, Вы получите высокую теплотворность, ровный процесс горения (не нужно вмешиваться в сам процесс горения и поправлять слои), высокую плотность горящего слоя, небольшое количество пламени и минимальное количество дыма.

Также преимуществом есть сгорание брикета без остатка и удобство фасовки брикетов. Топку твердотопливного пиролизного котла ведут до полного сгорания топливных брикетов. Если же остаются несгоревшие брикеты, их используют вторично.

Размеры стандартной топки котла регламентируют размеры используемого топлива (габариты дров или брикетов). Как правило, для топлива в газогенераторных котлах используются поленья длиной » 400 мм, и диаметром до 200 мм. Размер топливных брикетов – 300х30.

Вместе с дровами или брикетами можно в качестве топлива использовать и опилки. Но брать их следует не больше трети от основной части топлива по объему.

Инструкция по эксплуатации предусматривает, что влажность топлива не должна быть выше 45%. Чем меньше влажность древесины, тем больше мощность котла и тем дольше он сможет проработать без ремонта.

Например, килограмм древесины 20% влажности при сгорании дает тепла эквивалентного 4 кВт-ч, а дрова 50% влажности – всего 2 кВт-ч. Кроме того, что при увеличении содержания влаги в топливе, снижается удельная теплота сгорания, значительно увеличивается расход топлива.

Правила выбора дровяного котла

Главный параметр для выбора дровяного котла – мощность прибора. Расчет по этому параметру выполняется так же, как и для всех видов твердотопливных котлов и любого отопительного оборудования. Запас мощности в 30% рекомендуется брать только для регионов с суровым климатом.

Обратите внимание на материал, из которого сделан прибор. Стальные котлы мало весят, имеют простую конструкцию топки

Дымовой канал в агрегатах из стали более длинный, что обеспечивает лучший нагрев теплоносителя.

Чугунные агрегаты имеют короткий дымовой канал. Для получения большей площади теплообмена его поверхность ребристая. Теплоемкость чугунных моделей выше, но их сложнее очищать от золы из-за ребристой поверхности.

Лучшие производители дровяных отопительных приборов

Наибольшей популярностью пользуются следующие дровяные отопительные приборы:

  1. Универсальный отопительный агрегат Gefest модель КВО 15 ТЭ от НМК Сибирь имеет простую конструкцию, дополнительно укомплектован электронагревателем. Тепловая мощность модели составляет 15 кВт. Она рассчитана на отопление дома площадью 150 м² максимум. Мощность ТЭНа 4 кВт. В приборе можно сжигать дрова, каменный уголь и евроуголь. КПД котла достигает 75%. Он весит 115 кг и стоит 307$ (20 тыс. рублей).
  2. Нагреватель Protherm модель Бобер 20 DLO может отапливать площадь в 190 м². В нем установлен чугунный теплообменник, где теплоноситель подогревается в пределах +30…+85°С. КПД прибора достигает 90,2%. Дровяное нагревательное оборудование стоит 692$ (45 тыс. руб.).
  3. Пиролизный нагреватель Буржуй-К модель Модерн-12 имеет механическое управление и мощность 12 кВт. Его можно использовать для отопления дома площадью 120 м².Теплоноситель подогревается максимум до +95°С. Цена модели колеблется в пределах 845-923$ (55-60 тыс. рублей).

Учтите, что для котлов с мощностью выше 50 кВт нужно выделить отдельное помещение с принудительной вентиляцией. Высота потолка должна быть не ниже 2,2 м, а полезная площадь не меньше 8 м².

Классификация

Для использования в частном доме, как правило, ставится твердотопливный котел с ручной загрузкой топлива. Виды твердотопливных котлов включают три типа.

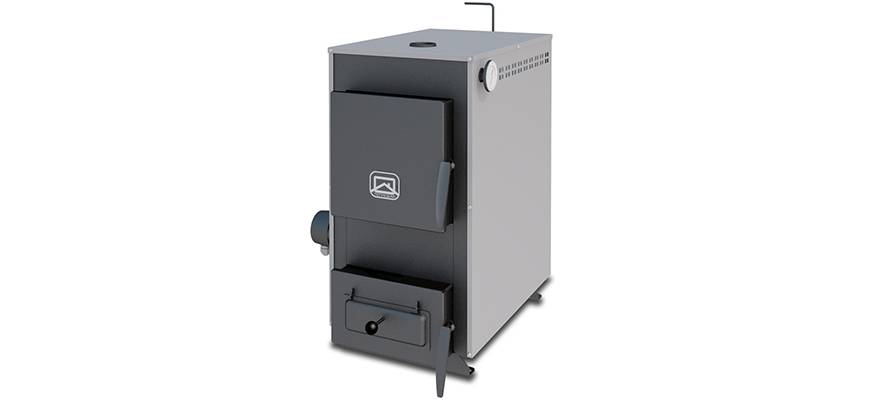

Традиционный вариант

Наиболее популярны традиционные котлы на твердом топливе, которые передают тепло путем сгорания твердого топлива. Плохо то, что они нуждаются в частом обслуживании – закладка производится минимум 4 раза в сутки.

Кроме того, такое оборудование почти не регулирует мощность – на обогрев дома уходит лишь 70% тепловой энергии. Нельзя при этом уменьшить объемы топлива, так как КПД у котла невысокий. Но пользователей по-прежнему привлекают простота обвязки, автономность и невысокая стоимость.

Пиролизные варианты

Другой вид – пиролизные котлы. Принцип работы основан на использовании не твердого топлива, а пиролизного газа – продукта разложения топлива при высокой температуре. Преимуществами является полное сгорание топлива, что повышает КПД и почти отсутствующее образование сажи и золы – котлы обслуживают не больше 2-4 раз в сутки.

Минусы такого оборудования в том, что можно использовать только специально высушенное топливо с влажностью не более 20%. Также у них сложная конструкция и высокая стоимость – такие котлы изготавливаются из термостойкого материала.

Агрегаты длительного горения

Такие агрегаты отличаются тем, что топливо сгорает в верхней части – методом верхнего горения. Они просты в конструкции и нуждаются в обслуживании не чаще 1 раза в сутки, если загружать в качестве топлива опилки на брикетах и дровах с 30% влажностью, и 1 раз в неделю при работе на угле. КПД использования таких котлов доходит до 90%.

При этом скорость горения топлива можно уменьшать, если частный дом не нуждается в сильном обогреве. На фоне положительных качеств есть существенный недостаток – они сложны в монтаже, а также нуждаются в подключении циркуляционного насоса.

Автоматика

Сегодня существуют автоматические твердотопливные котлы, которые не требуют частого обслуживания и терморегуляции – они дороже обычных ручных и энергозависимы, но позволяют хорошо сэкономить время и топливо.

К таким относятся электрические пеллетные котлы, которые работают на так называемых пеллетах – гранулах из отходов деревообрабатывающей промышленности. Они доставляются транспортером в камеру при снижении интенсивности горения или температуры воды в системе. Разжигается топливо автоматически. Такие автоматические котлы требуют подключения к электроэнергии, поэтому на случай перебоев в сети нужно запастись аккумулятором.

Твердотопливный котел такого вида имеет и другой минус — громоздкость и необходимость отдельного бункера для загрузки пеллет. Их количество определяет длительность цикла работы: после того, как загруженный в бункер объем сгорит, потребуется следующая закладка. Другой сложностью является стоимость – пеллеты не слишком доступны, и производятся лишь несколькими заводами, а к котлу нужно покупать дополнительно транспортер и бункер.

Виды котлов на твердом топливе

Производители предлагают множество вариантов котлов, работающих на твердом горючем. Современные технологии позволили сделать котлы более производительными и эффективными. Как правило, их КПД варьируется от 90 до 96%. Хотя во многом продуктивность котельного оборудования зависит от типа используемого топлива.

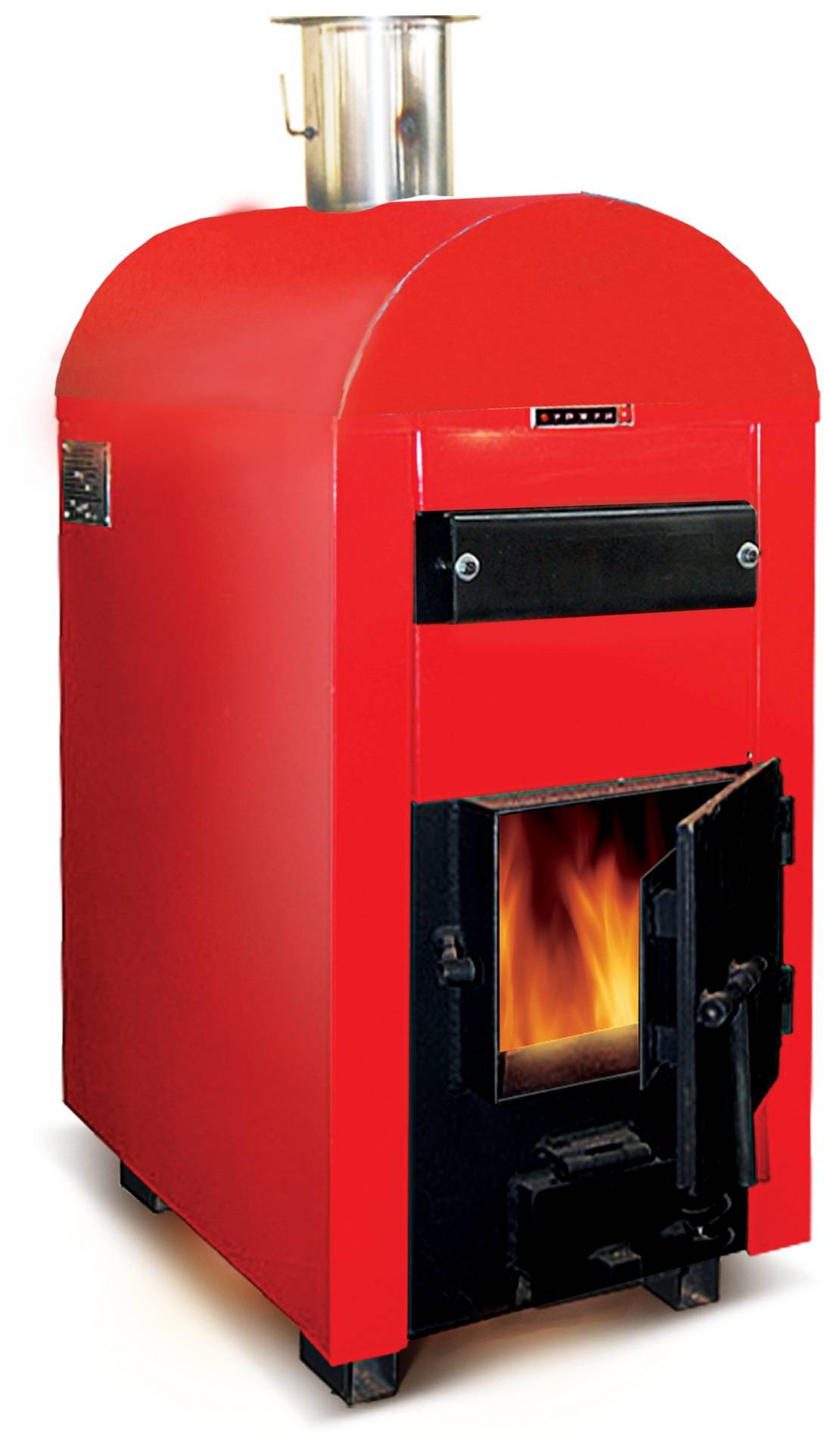

Дровяные котлы

Представляют категорию самых бюджетного оборудования на твердом топливе. Зачастую их конструкция выполнена из стали толщиной от 3 до 6 мм. Тепловая энергия выделяется в процессе сжигания твердого топлива без применения дополнительных технологий горения.

Такие котлы работают на угле или дровах. Также дровяные модели могут снабжаться варочной поверхностью для приготовления еды.

Основные характеристики дровяных котлов:

  • КПД 70-80%
  • Продолжительность работы на одной загрузке – 4-6 часов на дровах, до 12 часов на угле.

Котлы длительного горения

Популярное оборудование, которое часто применяют в современных домах. Классические модели длительного горения снабжены эффективной системой теплообмена и многоходовыми теплообменниками, укомплектованы автоматикой.

Большинство котлов снабжено форсунками, которые обеспечивают многоступенчатую подачу воздуха в область горения. За счёт наличия автоматики и вентилятора точно регулируется поток воздуха, и как результат – контролируется режим горения.

Котел длительного горения имеет особую конструкцию топки, за счёт чего практически на 100% используется тепловая энергия, которая выделяется в процессе горения топлива. Изменять температуру теплоносителя можно вплоть до 1 градуса.

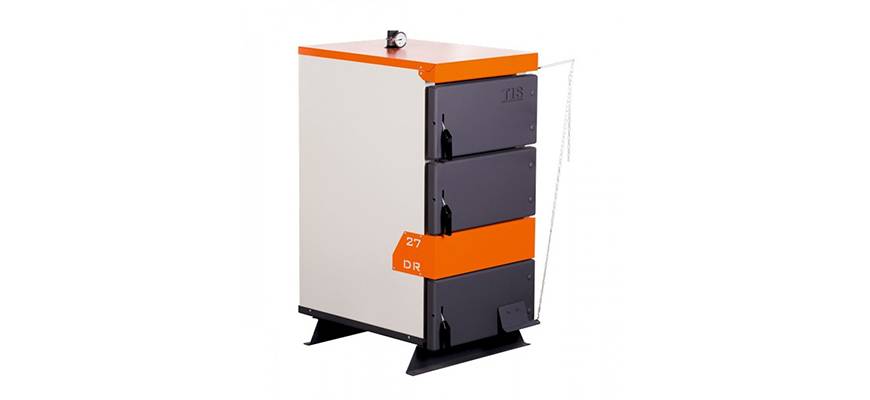

Котлы верхнего горения

В таких котлах твердое топливо сгорает сверху вниз. Нижние слои не начнут тлеть, пока верхние полностью не прогорят. Таким образом горение локализовано в определённой области и не распространяется на всю камеру. Как результат – более качественное и полное сгорание твердого топлива с минимальными остатками золы. Котлы верхнего горения отличаются большой продолжительностью работы на одной закладке горючего и равномерным прогревом в течение всего рабочего цикла.

Основные характеристики котлов верхнего горения:

  • КПД от 85%
  • Продолжительная работа: на одной закладке дров – до 24 часов, на одной загрузки угля – до 5 суток.

Шахтные котлы

Еще одна вариация котлов длительного горения. Их выбирают за экономичность и длительную работу на одной загрузке твердого топлива. Как правило, такие котлы изготовлены из листовой стали толщиной 4 мм. Конструкция котла построена по принципу конвекционных каналов, которые расположены позади топки. Такая технология необходимо для долгой задержки дымовых газов, что обеспечивает более качественный съем тепловой энергии.

Основные характеристики шахтных котлов:

  • КПД более 85%;
  • Длительная работа на одной загрузке топлива: до 14 часов на дровах, до 24 часов на угле.

Пиролизные котлы

Современное оборудование, в котором зажигание происходит в две стадии. В таких котлах предусмотрены две камеры сгорания. Один резервуар служит для сгорания твердого топлива с ограниченным поступлением кислорода. В таких условиях выделяется значительное количество пиролизных газов. Они направляются во вторую камеру, где происходит их сгорание с дополнительным выделением еще одной порции тепла.

Существенная особенность пиролизных котлов – необходимость использования исключительно сухих дров. Их влажность не должна превышать 20%. В обратном случае КПД котла будет значительно снижен.

Основные характеристики пиролизного котла:

  • КПД от 92%;
  • Продолжительность работы на одной загрузке дров до 18 часов.

Пеллетные котлы

Данная разновидность котлов максимально автоматизирована и не требует участия человека. Владельцу дома достаточно загрузить твердое топливо в бункер, который подсоединен к котлу. Котельное оборудование работает на спрессованных древесных гранулах – пиллетах. Они подаются в горелку из бункера. В таких котлах автоматизировано всё – подача гранул, розжиг, тушение огня в горелке и т.д.

Длительность работы котла на одной загрузке зависит от объёма бункерного резервуара. Если бункер имеет объем 250 л, то его хватит на работу не менее трёх суток. Если организовать непрерывную подачу пиллет в область горения, котел может работать несколько месяцев.

Пеллетные котлы работают на нескольких вариациях топлива – агропеллеты, древесные пеллеты, уголь мелкой фракции и т.д.

Основные характеристики пеллетных котлов:

  • КПД примерно 96%;
  • Продолжительность работы на одной загрузке – 3-5 дней.

Подробная инструкция по монтажу

Твердотопливные агрегаты отличаются высокой инерционностью (исключение составляют пеллетные модели) и склонностью к образованию в топливнике конденсата. Длительная безаварийная работа оборудования возможна при условии качественно выполненного монтажа.

Мастера придерживаются следующей последовательности действий:

  1. Подготовка помещения (устройство вентиляции, освещения), площадки из негорючего материала.
  2. Инсталляция котла согласно проекту с выравниванием корпуса по вертикали, выдержкой соосности патрубка дымохода.
  3. Устройство теплоизолированной системы отвода продуктов сгорания высотой от 5 м при допустимом количестве поворотов менее 3.
  4. Подключение к отопительному контуру (обвязка).
  5. Пробный пуск.

Классификация устройств

Котлы делятся на несколько видов по типу сжигания топлива:

  • Пиролизные – оснащены парой камер сгорания. В первой проходит тление и образуется газ, который смешивается с кислородом во втором отсеке и сжигается. Такое оборудование выделяет в атмосферу небольшое количество загрязняющих веществ и считается экологичным. Также после сгорания топлива остается мало сажи. Автоматические модели дополнительно снабжены регулятором мощности.
  • С верхним расположением отсека горения. Лёгкие в обслуживании устройства, с минимумом автоматических функций, требующихся для работы. Они могут действовать автономно, без доступа к электросети. Но в результате работы скапливается большое количество золы, а также для них подходят не все виды топлива. К примеру, опилки и мелкофракционные цепки использовать нельзя.
  • Пеллетные – котлы, для растопки которых применяют специальные спрессованные брикеты. Такое оборудование экономично, долговечно, экологично и эффективно в работе. Минусы устройств – высокая стоимость, требовательность к условиям хранения топлива. Пеллеты складируются только в сухом помещении.

Какой твердотопливный котел длительного горения установлен в Вашем дома?

Пиролизные Пеллетные

Основные разновидности самодельных котлов

Если вы собираетесь сделать котел долгого горения своими руками, то вам обязательно пригодится информация из нашего обзора. В последующих разделах мы расскажем, как самому сделать отопительный агрегат той или иной конструкции, дадим несколько наиболее легких схем, опубликуем информацию о наиболее распространенных котлах длительного горения

Давайте пока уделим внимание последнему вопросу

Пришла пора рассмотреть самые актуальные варианты котлов длительного горения, которые мы сможем собрать своими руками в домашних условиях. Все они будут питаться дровами. Что касается угля, то достать его сложнее, а еще он приводит к возникновению больших температурных нагрузок на отопительные агрегаты. В следующих разделах мы дадим чертежи твердотопливных котлов длительного горения и дадим объяснительную информацию.

Шахтный котел длительного горения

Мы можем изготовить самый простой шахтный котел своими руками. Он реализован по схеме с нижним горением. Основой агрегата является вместительная загрузочная камера, которую часто называют шахтой. Обладая вертикальной конструкцией, она позволяет вместить большое количество дров. По мере горения они проваливаются вниз, а продукты сгорания отправляются через колосниковую решетку в зольник.

Если мы взглянем на схему шахтной печи (котла), то мы обнаружим, что пламя у нас бушует вовсе не в шахте, а в соседней камере, откуда получаемое тепло поступает в жаротрубный теплообменник. А остатки тепловой энергии направляются в дымоход. Горение здесь длительное и определяется объемом шахты – загрузив сюда большое количество дров, можно смело отправляться спать.

Пиролизный котел

Давайте посмотрим, как устроен пиролизный котел и как сделать этот агрегат своими руками. Проще всего объяснить принцип работы этого агрегата на примере буржуйки. Здесь мы видим объемную камеру сгорания, которая реализует длительное горение. Получившиеся продукты сгорания отправляются в камеру дожигания, в которую подается вторичный воздух. В результате этого образуется большое количество тепла. Нам остается только дооснастить буржуйку жаротрубным теплообменником.

Существуют десятки чертежей котлов длительного горения на дровах, построенных на пиролизном принципе работы. Они отличаются расположением камер сгорания и дожигания, наличием и отсутствием дутьевых вентиляторов и автоматики, а также способами регулировки интенсивности процесса сжигания дровяного топлива. Но в целом их принцип работы одинаков.

Печи-котлы Бубафоня

Бубафоня представляет собой печь, а ее модификация – это водогрейный дровяной котел с подачей воздуха сверху, через прижимной поршень. Мы уже не раз писали о таких печах в наших обзорах, теперь настало время поговорить об агрегатах с отопительным контуром. Для реализации контура мы можем задействовать три схемы:

  • Установить теплообменник на дымовую трубу – самый простой вариант;
  • Соорудить вокруг корпуса котла сплошную водяную рубашку;
  • Обварить корпус агрегата трубами, по которым будет циркулировать теплоноситель.

Какую схему выбрать – решать вам. Кстати, котлы Бубафоня, за счет вместительных камер, помогут реализовать длительное горение продолжительностью до 24 часов и даже больше.

Котлы длительного горения Бубафоня работают на дровах, в них реализована схема верхнего горения.

Котлы-печи Булерьян

Изначально Булерьяны были (и есть) печами конвекционного типа. Они оснащаются мощными конвекторами, позволяющими буквально за 20-25 минут прогреть помещение большого размера. Появившись изначально в Канаде, эти печи добрались и до России, которая тоже может похвастаться суровым климатом (действительно для некоторых регионов). Умельцы превратили печи в котлы, немного поработав над конструкцией конвекторов – теперь по ним циркулирует не воздух, а теплоноситель.
Правда, котлы Булерьяны не могут похвастаться длительным горением, так как отличаются не самыми большими камерами сгорания. Некоторые из них обладают свойством гореть до 10-12 часов, некоторые – чуть дольше. Но рассчитывать на 24 часа все-таки не приходится. Зато они отличаются высокой эффективностью и способностью максимально быстро отдавать тепло в отопительные системы.

Как безопасно провести проверку готового котла

Контроль работы, первый запуск отопителя лучше поручить специалисту-теплотехнику. Полный контроль параметров функционирования делают с помощью теплового счётчика, встроенного в систему.

Счётчик даёт возможность оценить мощность котла и сравнить её с данными в паспорте; замерить КПД; время нагрева жидкости в водяной рубашке, буферной ёмкости; измерить количество выделяемого тепла в единицу времени.

Запуск проводится в следующем порядке:

  • топливо для первого розжига взвешивают, загружают в топку, разжигают;
  • шибера и заслонки открывают согласно инструкции;
  • включают автоматику (при её наличии), выставляют нужную температуру;
  • включают датчик насоса отопительной системы;
  • положение заслонок (шиберов) меняют после того как топливо разгорится (согласно инструкции);
  • в моделях, оснащённых вентилятором, автоматически включается и выключается подача воздуха;
  • измеряют температуру воды на входных и выходных патрубках системы отопления, определяют действительную мощность котла;
  • сравнивают мощность с заявленной в инструкции.

Как экономить уголь

Вопрос экономии угля актуален для всех. Даже если считать в среднем 3 тонны на зиму для отопления небольшого дома, это получается 10500 рублей из расчета 3500 рублей тонна.

  1. Это качественная изоляция дома, о чем нужно позаботиться еще до начала зимы. Заделать все щели, окна, чердачный этаж нужно пересыпать камкой, угольным шлаком или другими изоляционными материалами, чтобы тепло не терялось через антресоль.
  2. Водяное отопление с трудами, проложенными по всему дому + «груба» (теплая стена). Большая отдающая поверхность априори экономит расход энергии. Если пустить одну трубу по стене, то получится двойной эффект – теплоотдача и от труб и от стены, которая будет постоянно нагреваться.
  3. Можно использовать повторно остатки горения. Если просеять после сгорания золу, то треть из это будет непрогоревший уголь, который можно заново пускать в печь. Просеивайте на крупном сито золу и пепел, а крупные фрагменты оставляйте.
  4. Обязательно используйте задвижки для регулировки тяги. Если такой задвижки нет, топливо прогорает очень быстро (тяга большая) и в доме также быстро становится жарко, а потом все также моментально остывает. При отсутствии задвижки расход топлива увеличивается как минимум вдвое.

Конечно, немаловажным является то, какая именно будет зима – теплая или холодная, но в целом, вы можете оптимизировать расход угля и добиться отличных показателей тепла в доме.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
