Теплый пол не греет. Причины неисправности и способы решения

Недостаточный нагрев водяных полов

Здесь главной причиной нестабильной работы являются недочеты, допущенные в процессе монтажа. Низкая производительность может быть связана с некорректным использованием водяного насоса, малой мощностью котла.

Распространенные ситуации:

если наблюдается неоднородный или недостаточный нагрев, следует удостовериться в работоспособности котла. Нужно убедиться, что на распределительном щите открыты краны, тумблеры должны быть повернуты вдоль труб;
циркуляционный насос в активном состоянии слегка шумит, вибрирует. Если при осмотре выявлено, что с питанием все в порядке, а пол не нагревается, значит, возникли проблемы с насосом – он нуждается в ремонте или замене;
причиной сбоя в работе системы может стать проникновение воздуха в трубы. Избавить от этой проблемы могут лишь специалисты;
котел с недостаточной производительностью не способен полноценно обслуживать теплые водяные полы, при выборе нагревающей емкости следует оставлять запас мощности или ограничить отопление в неиспользуемых комнатах.

Если чувствуется, что на отдельных участках поверхность прогревается сильнее, значит, был неправильно заложен пароизоляционный слой. Придется вскрыть конструкцию и переделать, иначе велик риск возникновения сырости и плесени.

Куда уходит тепло?

Отсутствие теплоизоляции или неверно подобранная толщина изолирующего материала может являться причиной значительных теплопотерь

На первых этажах этому надо уделить особое внимание. Чем тоньше слой теплоизоляции, тем более высокие показатели теплопотерь

Уровень напряжения в квартире может не отвечать заявленным нормам. Чем больше падение напряжения, тем ниже мощность пола! Установка стабилизатора позволит регулировать подачу тока и наладить работу не только теплого пола, но и других электроприборов.

В этой статье мы привели лишь краткие сведения о причинах появления холодного “теплого пола” и способах их самостоятельной диагностики. Каждый случай является индивидуальным. Главными профилактическими мероприятиями по недопущению неисправностей теплого пола является верный выбор системы, соответствующий техническим условиям, а также качественный монтаж и эксплуатация с соблюдением требований производителя.

Сбои в работе электрооборудования

Последним важным моментом, который следует учитывать при неполадках с теплым полом, является выход из строя электрооборудования. Сюда можно отнести все приборы и агрегаты, которые имеют электрическое питание. Основным элементом в данной группе является циркуляционный насос, термостат, стоящий на оснащении узла смешивания. Приборы могут выйти из строя из-за отсутствия напряжения в электрической сети.

Определить исправный насос или нет, можно характерному звуку работы, который издает работающий агрегат. Выявить проблемы с термостатом можно следующим образом:

при правильной работе прибора хорошо виден момент поворота штока. При поломке данный процесс не происходит;
ремонтировать термостат нет необходимости. Лучше купить новый прибор, который обеспечит в дальнейшем надежную работу всей отопительной системы.

Повреждение и проверка датчика температуры

Когда проблем с контактами нет, нужно проверить работоспособность самого регулятора и датчика. Как это сделать, не ломая пол?

Для этого на те клеммы, куда подключается кабель теплого пола, подсоедините обычную лампочку с патроном. Подаете напряжение и начинаете выкручивать регулятор изменяя температуру.

При исправности прибора и достижении определенной (комнатной или ниже) температуры, произойдет щелчок и лампочка загорится.

Затем берете обычный фен и начинаете прогревать то место пола, где установлен температурный датчик.

Если он действительно исправный, то через пару минут (зависит от толщины стяжки), датчик должен сработать и лампочка отключится. Это означает, что причина скорее всего в повреждении самого греющего кабеля и контролирующая аппаратура здесь не причем.

Но иногда повреждаются и сами приборы. Если при включении теплых полов индикатор начинает моргать и тухнет, после чего кабель естественно не греет, то возможно у вас в схеме ”пересох” конденсатор.

Такое часто происходит при длительной эксплуатации теплого пола от 5 лет и более. Когда моргает зеленый светодиод, то это может свидетельствовать об обрыве датчика.

Встречается и обратная ситуация. Пол прогревается, а терморегулятор не выключается. То есть, постоянно горит красный индикатор. Как проверить, что не исправно?

Отсоединяете от клемм провода терморезистора и мультиметром замеряете его сопротивление, сравнивая с паспортными данными. Причем характеристики у разных производителей могут существенно отличаться. Начиная от 6кОм и заканчивая 100кОм и более.

Если получилось очень высокое или бесконечное сопротивление – то датчик не исправен. Терморегулятор думает, что пол холодный и соответственно греет его до максимума. То же самое происходит и при обрыве проводов идущих до датчика.

Еще многих пугают, что если нарастить длину проводов до термостата, то тем самым резко изменится общее сопротивление, и прибор будет работать не корректно.

Лопасти не крутятся

Если тепловентилятор работает, но не крутится вентилятор, вероятнее всего причина неисправности – перестал работать мотор. Что делать в этом случае? Прозвоните деталь мультиметром и проверьте его внутренности. Возможно, просто износились подшипники, которые следует заменить. О том, как пользоваться мультиметром, мы рассказывали в соответствующей статье!Еще один вариант поломки – сильное загрязнение пылью, в результате чего вентилятор не крутит либо часто выключается. Попробуйте выполнить ремонт мотора своими руками, протерев его тряпкой и капнув немного машинного масла между подвижной и неподвижной частью. Не помогло? Меняем электромотор, который сломался, на новый, с такими же характеристиками.

Неисправности конструкции водяного пола

Если система работает не в полную силу или не функционирует совсем, не спешите винить во всем производителя. Очень часто проблемы возникают от допущенных ошибок при монтаже конструкции.

Имеется несколько моментов, объясняющих, почему не греет водяной теплый пол. Одна из них – это неисправность контура

Следует обратить внимание на распределительный щиток, там все контуры имеют свои краны

Проверьте все ли они открыты, то есть их тумблеры повернуты вдоль труб.Причина может быть в недействующем циркуляционном насосе. Надо прислушаться к его работе. Исправный он немного шумит и слегка вибрирует. Если этого не наблюдается, а с питанием все нормально, то прибор придется заменить.

Отсутствие нагрева может быть связано с попаданием воздуха в систему. Самому в данном случае справиться будет достаточно сложно, надо вызывать специалиста.

Низкая температура может сигнализировать о недостаточной мощности котла. В этом случае следует сделать его профилактический ремонт, почистить, а заодно и проверить термодатчики.

Возможно, при монтаже системы отопления было положено мало утеплителя, поэтому часть тепла уходит вниз. Тут есть два выхода. Переделать систему и добавить утеплителя или установить в помещении несколько дополнительных источников тепла.

Неравномерный нагрев пола может быть вызван некачественной пароизоляцией или вообще ее отсутствием. В этом случае происходит не обогрев помещения, а его осушение.

При такой ситуации нельзя устанавливать дополнительные источники тепла, потому что сочетание высокой температуры и сырости от пола будет способствовать развитию плесени.

Самостоятельное устранение неполадок

Итак, если от услуг специалиста вы отказались, и решили разобраться самостоятельно, предстоит выполнить несколько операций в зависимости от выявленных причин неработоспособности системы.

Механические повреждения кабеля

В том случае, если электрический теплый пол не работает, необходимо убедиться в отсутствии повреждений кабеля. Для этого придется отключить от сети терморегулятор, а затем — кабель. Дальше нужно замерить сопротивление между греющими жилами. Результат должен соответствовать указанному в паспорте. Также измерьте «сопротивление изоляции», которое должно быть не ниже 1 Мома. Для такой проверки потребуется мегаомметр. Впрочем, можно использовать и мультиметр, но придется вспомнить закон Ома. И применить формулу R = U/I.

В том случае, если результаты отличаются от нормативных более чем на 5%, необходимо искать и устранять механические повреждения кабеля и ошибки в его монтаже

Обратите внимание, что данная проблема и путь ее решения актуален для кабельного теплого пола. У инфракрасных полов подобных проблем возникнуть не должно

Повреждение проводов пленочного пола определяется путем поиска места пробоя. После того, как снято напольное покрытие, кабель стоит разрезать (если визуально место повреждения определить не удалось). Затем прозвонить каждый участок. Когда место пробоя определено, его (и созданные разрезы) нужно соединить муфтами или пайкой и трубками термоусадки.

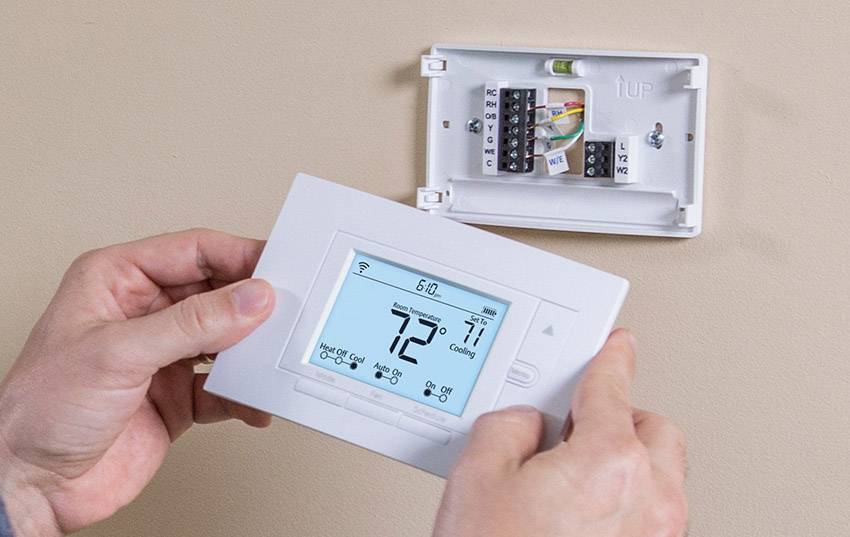

Замена терморегулятора или датчика температуры

В том случае, если греющий кабель не поврежден, терморегулятор подключен к сети, но пол не работает, необходимо убедиться в работоспособности модуля. Вернее, в том, что не работает именно он. Для начала предстоит проверить напряжение на выводах греющего кабеля. В том случае, если оно отличается при включенном и выключенном регуляторе, требуется поменять этот модуль.

Есть у поломки терморегулятора и очевидные проявления — отключение обогрева, пока пол еще холодный. Такая проблема может наблюдаться и с работающим блоком, но неправильно установленным. Если напряжение в порядке, а терморегулятор все равно отключается, задумайтесь над правильностью его монтажа. Например, нельзя располагать блок слишком близко к обогревающему кабелю, ведь в таком случаем терморегулятор будет получать данные о высокой температуре и отключаться.

Когда терморегулятор постоянно включен, могут не работать или температурный датчик, или сам пол. Если кабель (после проверки по рекомендациям выше) не поврежден, то остается лишь менять датчик. Перед этим рекомендуем убедиться, что все соединения выполнены качественно, клеммы плотно прилегают, нет отошедших элементов.

Низкое напряжение и решение проблемы

После того, как вы убедились в целостности кабеля, правильности монтажа компонентов и работоспособности терморегулятора, остается проверить достаточное ли напряжение получает теплый пол. Очевидный «симптомом» такой проблемы: пол работает, но прогревается явно слабее и дольше, чем должен по нормативу. Еще один признак — в определенное время обогрев работает лучше. Например, вечером теплые полы не греют, а днем нормально выполняют свою задачу.

В том случае, если есть подозрение на нестабильность напряжения, лучше подумать об этом еще на этапе монтажа теплого пола, выбрав кабель, который обеспечит запас удельной мощности. Когда же пол уже уложен, но греть не греет из-за проблем с электроснабжением, можно подумать о покупке повышающего трансформатора. Он устанавливается на весь дом или квартиру. Такое решение часто применяют в загородных домах. Правда, эти устройства достаточно дорогие и их цена может превышать стоимость всего теплого пола.

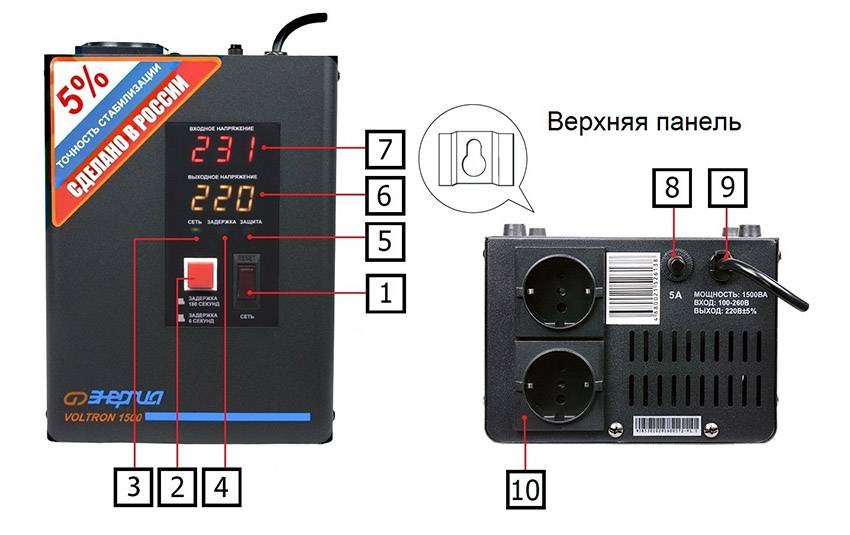

Другой вариант — приобретение стабилизатора, который подключается непосредственно перед конкретным потребителем. Например, можно купить Optivolt H-S2000, работающий с входным напряжением 170-260 В с точностью стабилизации в 5%. Дешевле — Энергия Voltron 1500 (входное напряжение 105-265 В, выходное — 209-231 В, мощность 1500 В·А). Потратить на покупку такого устройства придется 4000-5000 рублей и это приобретение будет вполне оправданным.

Водяной ТП замерз

Сколько стоит теплый электрический пол

Ситуация, когда водяной теплый пол замерзает, может случится из-за непредвиденной остановки котла, если отключат газ или электричество. Кратковременные отключения не успеют нанести вред оборудованию, но если жильцов нет дома, то за несколько дней помещение котельной остынет, и тогда возможна серьезная авария.

При опускании температуры воздуха ниже нуля первыми пострадают элементы системы циркуляции в котельной: водяной насос, фильтры, металлические и пластиковые патрубки. Сам теплый пол остывает очень медленно и замерзает в последнюю очередь. Даже спустя неделю после отключения котла вода в трубах под стяжкой остается подвижной.

Разрывов и протечек следует опасаться, если трубы ТП из металла. Тепловой контур из полиэтилена или полипропилена благодаря гибкости материала сохранит герметичность.

Что делать, если от мороза лопнуло оборудование:

Начните с обогрева помещения котельной. Для этого хорошо подойдут тепловые пушки.
Заменить лопнувшие элементы системы.
Для ревизии котла лучше вызвать мастеров из сервисного центра.
После того как оборудование в котельной приведено в норму можно попробовать запустить теплый пол. Следите при этом за давление в системе на манометре насоса. Если оно падает — ищите протечки.

Как обезопасить себя от замерзания напольного обогрева:

Морозостойкий теплоносительЕсли дом не для постоянного проживания и вы периодически уезжаете, то есть смысл установить электронику с GSM модулем, которая будет следить за температурой воздуха и оповещать вас смсками, если в помещении станет холодно.
В случае, кода дом оставляют на зиму, нужно слить воду из теплого пола и продуть трубы воздухом.
Другой вариант избежать замерзания — это наполнить тепловые контуры антифризом. Но многие производители котлов снимают оборудование с гарантии, если узнают об этом. Уточните у них этот вопрос перед заливкой теплоносителя. Для систем отопления нужно использовать предназначенные для них антифризы, например, «Фритерм-30» на основе пропиленгликоля.

Защита от короткого замыкания

Никаких предохранителей в терморегуляторах обычно не ставится, не ищите их внутри. Фактически функцию предохранителя в системах электрических теплых полов, должен выполнять автоматический выключатель + УЗО или дифф.автомат у вас в щитке.

В некоторых моделях регуляторов (например RTC 70), стоит встроенный выключатель. Им можно вручную, не бегая к электрощитку, отключить теплые полы.

Многие ошибочно думают, что именно через него проходит весь ток на греющий кабель. Это не так. Этот переключатель отвечает только за подачу питания на плату, отсюда и такой его малый рабочий ток – 6А.

Отказ пленочного пола

Низкая температура покрытия пола

появляется из-за следующих причин:

Плохого контакта в электроцепи. Для подсоединения пленки к электрическому питанию применяются кабели, подводимые к медной шине, расположившейся вдоль края. Соединение делается при помощи специализированного зажима. Если обжим контакта недостаточен, покрытие пола разогреваться не будет. Следствием плохого контакта может быть окисление металла. Вернув контакт, вы возвратите трудоспособность конструкции;
Отказ термостата, происходящий из-за неполадки или отсутствие питания. Установить это можно путем измерения напряжения;
Плохая эксплуатация. Если с самого начала система планировалась как добавочная, она не сумеет работать как главная, так как внешний водяной термостат будет поставлен неверно. Во время монтажа ключевой системы устанавливается внешний вид, которые реагирует на температуру покрытия пола. При ее уменьшении прибор сработает, и температура повысится.

Процесс установки выполняем бережно

Если не работает пол с подогревом – не нужно опускать руки. Можно вернуть ему трудоспособность, заранее установив причину. При подсчете условий отказа учтите особенности конструкции и рабочий принцип самой системы для отопления. Если у гидравлического пола поломаться могут одни детали, то у электрического – полностью другие.

Повреждение и проверка датчика температуры

Затем берете обычный фен и начинаете прогревать то место пола, где установлен температурный датчик.

Подумайте сами – сопротивление таких терморезисторов составляет несколько кОм. А вы, нарастив пару лишних метров, добавите всего несколько Ом. Погрешность при настройке температуры практически не поменяется.

Отсутствие питания

К терморегулятору подключены греющие элементы, поэтому на данном устройстве должны отображаться значки, благодаря которым можно узнать выставленные параметры системы. Если индикатор не работает, значит, надо искать поломку мультиметром, с помощью которого можно определить напряжение. При его обнаружении следует проверить, доходит ли оно до греющего кабеля или пленки. Кроме того, слабый нагрев возможен в случае, когда провода некачественно подключены к клеммам.

Если после удачной проверки напряжения на входе теплый пол не греет, причину поломки необходимо искать на участке подключения системы к регулятору. К тому же работоспособность терморегулятора можно проверить простым способом: подсоединить систему напрямую к электросети. Если при таком методе подключения теплый пол будет работать в полную мощность, значит, необходимо заменить упомянутый элемент.

Типы теплых полов

На профильном рынке представлены 3 вида конструкций:

водяная. Система основывается на металлополимерных трубах, заключенных в бетонную стяжку. В качестве теплоносителя используется вода, она подается нагретой из центрального отопления или доводится до нужной температуры в котле. Трубопроводы размещаются спирально или параллельно;
электрические. Нагревательными элементами служат кабели, параметры микроклимата в помещении регулируются посредством термостата. Кабели могут быть уложены под стяжку, на нее (то есть под финишную отделку) или непосредственно под чистовой материал. Первая методика распространена при обустройстве кухонь, ванных комнат, балконов;
инфракрасные. Базируются на стержнях либо особом пленочном покрытии, работают от электросети и оснащаются терморегулятором. В первом случае рабочими элементами служит графитово-серебряные стержни, заключенные в защитную медную оболочку. Пленочный вариант легче установить, в нем тепло продуцируется также карбоном, запечатанным в полимерную пленку. Это решение не боится механического воздействия.

Последний вариант – это модернизированная, универсальная заводская продукция, адаптированная к любому напольному покрытию.

Пол недостаточно греет. Мала температура теплоносителя

Типичной и распространенной проблемой, с которой вынуждены сталкиваться владельцы городских квартир и частных домов, сетуя на неудовлетворительную работу теплого пола — неравномерный нагрев. При нормальной работе водяной контур должен целиком и равномерно прогревать бетонную стяжку или напольное покрытие, создавая необходимые условия для обогрева жилья.

В данном случае проблема состоит в неравномерном расходе теплоносителя по водяному контуру. Ввиду того, что трубопроводы могут иметь различную дину, из-за одинаковой интенсивности подачи теплоносителя, степень нагрева каждой трубы отличается. Обычно перед пуском в коллекторном шкафу выставляют уровни электроприводов в необходимо положение.

Перед запуском системы изначально выставляется оптимальные параметры, рассчитанные для каждого контура. Путем измерения температуры теплоносителя в каждом водяном контуре, электроприводы выставляются в соответствующее положение. Следовательно, меняется температура нагрева теплоносителя в системе, меняется и степень нагрева водяного контура.

Выход в данной ситуации заключается в следующем. Ищем водяной контур, в котором теплоноситель не греет водяной пол в соответствии с заданной температурой, затем вручную увеличиваем поступление котловой воды.

Причины появления неполадок

Основными факторами появления поломок системы водяного обогрева являются неквалифицированный монтаж или неправильно подобранные материалы. Специфика установки заключается в правильном сопряжении контуров теплого пола с основной системой отопления. Достаточно допустить небольшую ошибку при расчете гидравлического давления или в настройках узла смешения воды, чтобы ухудшились эксплуатационные свойства.

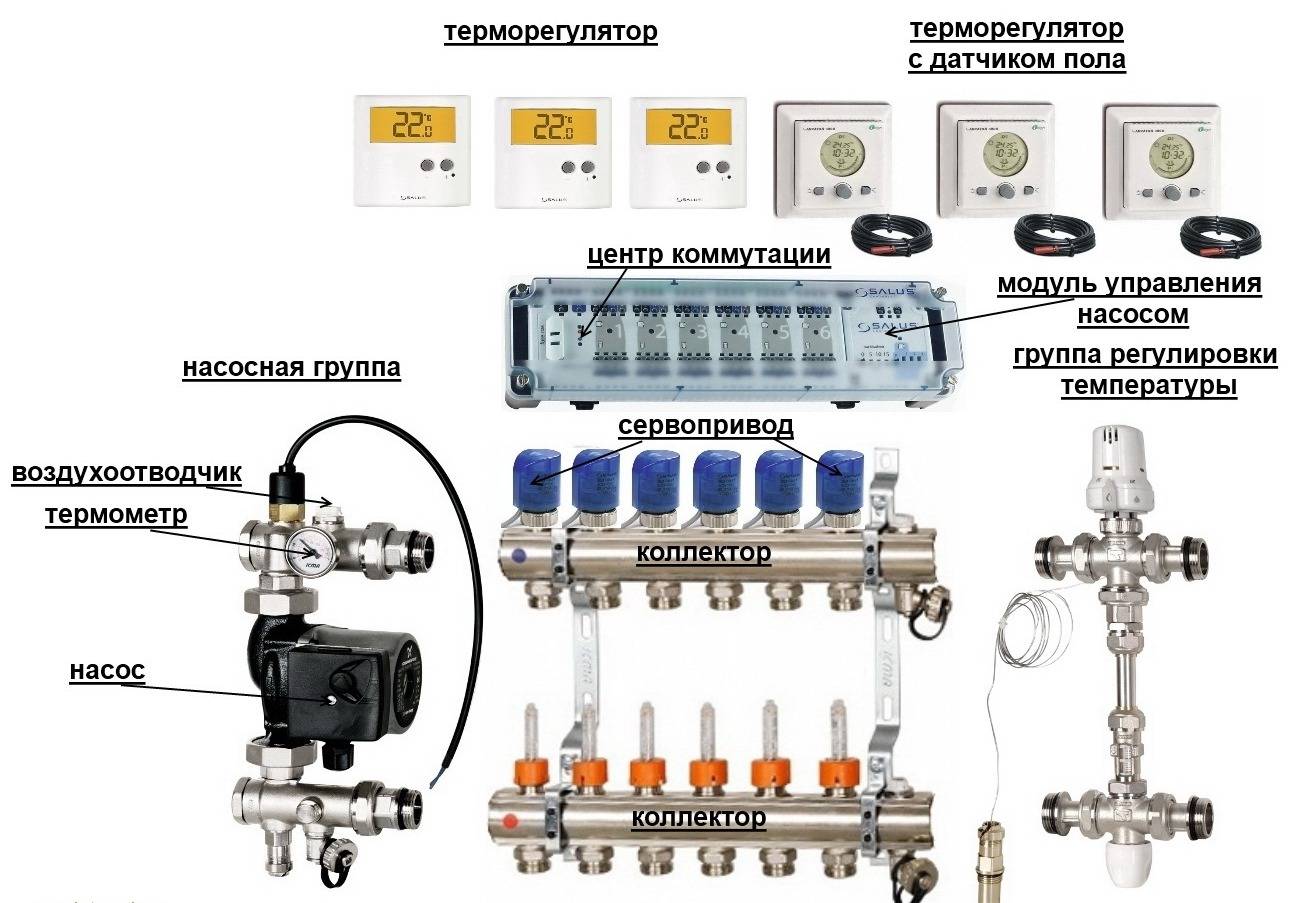

Но как отремонтировать теплый пол, не зная его конструкцию? Рассмотрим основные элементы системы и признаки их неисправности.

Термостат с датчиком температуры. Регулирует поток теплоносителя из основной системы. При поломке сервомеханизма или датчика возможно критическое превышение нагрева воды или ее объема.
Балансировочный клапан. Необходим для смешивания горячего и остывшего теплоносителя до достижения температуры в 55-60°С. Выход из строя также скажется на степени нагрева воды.
Циркуляционный насос. С его помощью формируется гидравлическое давление в трубах теплого пола.
Предохранительный накладной термостат. Резервное устройство, предотвращающее поступление воды с температурой выше критической.
Электроприводы входной группы коллектора. Регулируют интенсивность потока в различных контурах системы.
Трубопроводы. Разветвленная магистраль, которая выполняет функции передачи тепловой энергии от нагретой воды поверхности пола.
Байпас.
Выносные термостаты. Соединяются с электроприводами входной группы, дают возможность дистанционного регулирования температуры нагрева.

При грамотном проектировании и фактической реализации подобная система может бесперебойно работать до 40 лет. Однако внешние факторы, либо скрытые дефекты в материалах становятся причиной возникновения аварийных ситуаций.

Не греется определенная часть площади теплого пола

Повреждена часть карбоновых углеродных полос – обычно механическое повреждение защитного слоя пленки. Проводится визуальный осмотр зоны, которая не греет.

Ненадежный контакт между питающим проводом и токоведущей полосой на каком-либо отрезке теплого пола или механическое повреждение токоведущей полосы пленочного пола. Это справедливо, если в помещении уложено несколько отрезков пленочного пола и часть из них работает (греет) а часть нет. Необходимо провести осмотр всех соединительных контактов питающего кабеля и теплого пола и выявить место неисправности. Для этого вскрывается та часть пола, под которой не нагревается пленка.

Правила выполнения соединений подробно описаны в соответствующем разделе.

Включается, но не нагревает

Вторая популярная поломка тепловентилятора – дует, но не греет воздух. В этом случае причиной неисправности, скорее всего, является нагревательный элемент – спираль либо керамический ТЭН. Тут все просто – мультиметром проверяете сопротивление в цепи и если где-то происходит обрыв, нужно заменить нагревательный элемент на новый. Иногда случается так, что обогреватель перестал греть, т.к. поврежден один из участков спирали. В этом случае можно постараться выполнить ремонт тепловентилятора своими руками, соединив нихромовую спираль.

Также не редкий случай, когда причиной поломки является все тот же предохранитель. Если тепловентилятор не греет теплом, проверьте предохранители по технологии, предоставленной выше.

Помимо этого, часто выходит из строя биметаллический терморегулятор (показа на фото красной стрелкой). Для ремонта нужно всего лишь самому зачистить его контакты до металлического цвета и самостоятельно прогреть паяльником. Терморегулятор должен вести себя следующим образом: при нагревании контакты должны разомкнуть цепь, при остывании снова замкнуть. Если устройство работает не так, попробуйте вручную замкнуть регулятор температуры и подключить обогреватель к сети. Если она рабочий – должен происходить нагрев спирали.

Системы с жидким теплоносителем

Схема теплого пола с пленкой.

Водяной теплый пол по своей сути представляет систему отопления, направленную на разгрузку общей системы отопления, компенсацию тепловых потерь и поддержания комфортной температуры напольного покрытия. Это универсальные системы обогрева, которые представлены как в индивидуальном исполнении, так и в схеме центрального отопления. Теплоноситель в водяной системе транспортируется по трубам из металлопластика или сшитого полиэтилена. Диаметр труб колеблется от 8 до 32 мм, они не подвержены коррозии и накоплению отложений. Теплоносителем служит горячая вода, а источником тепла — отдельно стоящий котел или котел центрального отопления. Ремонт такого теплопровода можно выполнить самостоятельно.

В последнее время на рынке отопительных приборов появились водяные электрические полы с встроенным электрическим . Они очень универсальны и могут применяться под плиткой, деревом, линолеумом, ламинатом и другими материалами. Такой пол работает идеально, никогда не перегорит и не замерзнет, его нагревательный элемент расположен в антифризе. Данные системы отличаются низким потреблением электрической энергии, их ремонт можно выполнить через монтажную коробку с двухсторонним использованием муфт, как и в водяных полах.

Причины неисправностей

При эксплуатации тёплого пола могут возникнуть проблемы, связанные с его работой. Существует два вида неисправностей — полное пропадание нагрева и невозможность его контроля. Для одних поломок придётся снимать чистовое покрытие и демонтировать стяжку, а для других — чинить регулятор температуры.

Причиной поломки теплого пола может быть неисправность терморегулятора или перебой кабеля

Перед тем как взяться за ремонт тёплых электрических полов, понадобится определить причину, которая привела к поломке. Например, это могут быть строительные работы, из-за которых был перебит нагревательный провод, или потоп, заливший блок управления.

Если нагрев полностью пропал, тогда проверяется присутствие напряжения на линии, подводящей к нему электроэнергию. Иногда поломка возникает из-за срабатывания автомата защиты или плохого контакта.

Когда входное напряжение присутствует, а нагрева всё равно нет, нужно найти причину неисправности. Она может скрываться в нагревательном проводе или терморегуляторе. Чтобы понять, что послужило виновником поломки, нужно контакты тёплого пола отсоединить от регулятора и измерить их сопротивление. Для этого понадобится мультиметр. Полученная величина сопротивления не должна отличаться более чем на 10% от той, что указана производителем.

Значительное отклонение от нормы указывает на повреждение кабеля под стяжкой. Оно может быть вызвано пробоем изоляции (при уменьшении значения сопротивления) или разрывом кабеля (мультиметр покажет бесконечность).

Если с сопротивлением всё в порядке и напряжение на входе присутствует, то поломка именно в терморегуляторе, который проще всего проверить заменой. Неполадки в нём также приводят к неправильной установке температуры нагрева, но в этом случае виновником может быть и сломавшийся датчик.

Поломка термостата

Часто встречающаяся на практике поломка — недостаточно плотный контакт проводов в клеммнике регулятора. Перед тем как снять терморегулятор, следует попробовать поджать эти контактные места.

Перед тем, как отсоединить термостат, попробуйте поджать контакты, возможно причина в этом

Понять, что виноват именно терморегулятор, можно, подключив напрямую провода тёплого пола к сети 220 вольт. Если после этого пол становится тёплым, то терморегулятор придётся заменить. Если есть соответствующие навыки, можно попытаться отремонтировать его самостоятельно.

Наиболее часто выходящие из строя радиоэлементы — ключевые транзисторы, стабилизаторы напряжения, электролитические конденсаторы и реле. Нередко возникает также пробой сетевого конденсатора.

Повреждение кабеля

Ремонт провода под стяжкой — очень серьёзное задание, поскольку её придётся демонтировать. Но чтобы не срывать всё покрытие, используют специальные приборы, помогающие сузить место поиска поломки.

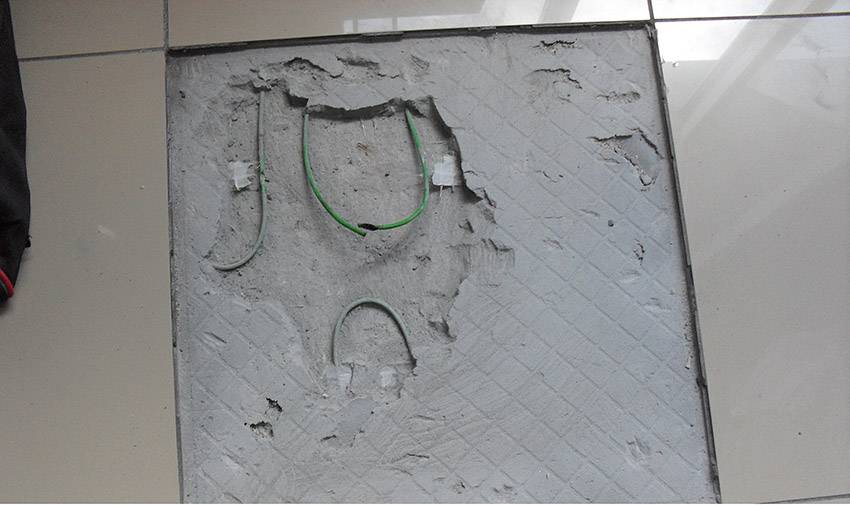

Ремонт перебитого кабеля требует демонтажа стяжки

Чтобы отремонтировать поломанный кабель, понадобится приготовить:

тепловизор или детектор скрытой проводки;
генератор;
соединительную гильзу;
термоусадку;
пресс-клещи.

Перед определением места повреждения проложенный в полу провод отключают. Затем через генератор или высокочастотный трансформатор в кабель подаётся высокое напряжение. Далее с помощью тепловизора определяется точка с более высокой температурой.

Как только место найдено, расположенный над ним участок стяжки демонтируют. Концы повреждённого кабеля зачищают и соединяют между собой через медную гильзу с последующей опрессовкой. После этого соединение кабеля защищается изолентой или термоусадочной трубкой. Перед восстановлением стяжки система включается и проверяется на работоспособность.

Ремонт датчика

При неисправности датчика для его замены не придётся рушить пол, так как устанавливается он в специальную защитную трубку.

Датчик ремонту не подлежит, его необходимо заменить на новый

Для его демонтажа понадобится только найти выход этой трубки и вытянуть его за концы проводов. Но в редких случаях трубка может быть вмурована в стену.

Сам датчик не ремонтируется, вместо него покупается новый. В случае необходимости к нему припаивается провод нужной длины, который устанавливается на место старого.

https://youtube.com/watch?v=8l9tpD2ZM_c

Неисправность нагревательного кабеля

Мы уже проверили терморегулятор и датчик теплого пола, но неисправность еще не найдена? Начинаем проверку греющего кабеля. Для того, чтобы определить нагрузку, которую создает нагревательный кабель, надо измерить его сопротивление. Полученные данные сравниваем с показателями, указанными в техническом паспорте устройства.

Основываясь на показаниях приборов, можно определить причину неисправности теплого пола. Данные ниже нормы указывают на повреждение внешней оболочки греющего кабеля. При сопротивлении, стремящемся к нулю, причина в механическом повреждении кабеля или отгорании соединительной муфты. Неустойчивые значения говорят о наличии воды под оболочкой. Если же мультиметр показывает знак «бесконечность», проблема в перегорании или обрыве греющего элемента, расположенного в соединительной муфте устройства.

Проведя диагностику и выявив неисправность нагревательной системы, можно ее устранить самостоятельно, или прибегнуть к помощи специалистов. Но стоит обязательно учесть, что найти место повреждения греющего кабеля в стяжке возможно только с помощью специального оборудования. При возникновении подобной ситуации советуем обратиться в сервисный центр, мастера которого отремонтируют нагревательный кабель с минимальными для Вас повреждениями напольного покрытия.
