Вихревой теплогенератор: подробные схемы и принцип работы

Преимущества и недостатки использования теплогенераторов

Воздушные теплогенераторы имеют следующие преимущества:

Отопительные системы, которые в качестве теплоносителя используют воздух, считаются самыми экономичными и безопасными. Оборудование не протекает и не замерзает во время работы при минусовых температурах. Эти преимущества обеспечивает отсутствие жидкого теплоносителя

Еще одно немаловажное преимущество – отсутствие теплового носителя, который является промежуточным. Незначительные расходы на приобретение топлива, обслуживание прибора и выработку тепловой энергии. В одном агрегате можно объединять несколько функций, например, вентиляция, отопление и кондиционирование помещения

Поскольку КПД прибора очень высокий, даже помещение значительной площади можно нагреть за 1-2 ч. Теплый воздух, выходящий из агрегата, может отапливать как все помещение целиком, так и отдельные его части. Зоны подогрева не локализуются вокруг радиаторов или печей. Дополнительные преимущества – мобильность устройства, быстрый и простой монтаж и демонтаж. Приточные решетки можно устанавливать на стенах, в полу, на потолке или на удобных открытых площадках. Доступная цена на теплогенераторы обеспечивается тем, что в таком оборудовании применяется немного металлических элементов. Теплогенераторы подходят для отопления помещений значительной площади, в том числе и производственных цехов. Простая циркуляция теплоносителя. Элементы системы надежно защищены от коррозии и других повреждений

В одном агрегате можно объединять несколько функций, например, вентиляция, отопление и кондиционирование помещения. Поскольку КПД прибора очень высокий, даже помещение значительной площади можно нагреть за 1-2 ч. Теплый воздух, выходящий из агрегата, может отапливать как все помещение целиком, так и отдельные его части. Зоны подогрева не локализуются вокруг радиаторов или печей. Дополнительные преимущества – мобильность устройства, быстрый и простой монтаж и демонтаж. Приточные решетки можно устанавливать на стенах, в полу, на потолке или на удобных открытых площадках. Доступная цена на теплогенераторы обеспечивается тем, что в таком оборудовании применяется немного металлических элементов. Теплогенераторы подходят для отопления помещений значительной площади, в том числе и производственных цехов. Простая циркуляция теплоносителя. Элементы системы надежно защищены от коррозии и других повреждений.

Рекомендуем к прочтению:Система воздушного отопления в частном доме своими руками

Внимание! Чтобы сократить теплопотери от подачи теплоносителя, нужно правильно выбрать место для установки теплогенератора воздушного отопления. Прибор нужно устанавливать непосредственно в отапливаемой части помещения

Виды

Основная задача кавитационного теплогенератора – образование газовых включений, а от их количества и интенсивности будет зависеть качество нагрева. В современной промышленности существует несколько видов таких теплогенераторов, отличающихся принципом выработки пузырьков в жидкости. Наиболее распространенными являются три вида:

  • Роторные теплогенераторы – рабочий элемент вращается за счет электропривода и вырабатывает завихрения жидкости;
  • Трубчатые – изменяют давление за счет системы труб, по которым движется вода;
  • Ультразвуковые – неоднородность жидкости в таких теплогенераторах создается за счет звуковых колебаний низкой частоты.

Помимо вышеперечисленных видов существует лазерная кавитация, но промышленной реализации этот метод еще не нашел. Теперь рассмотрим каждый из видов более детально.

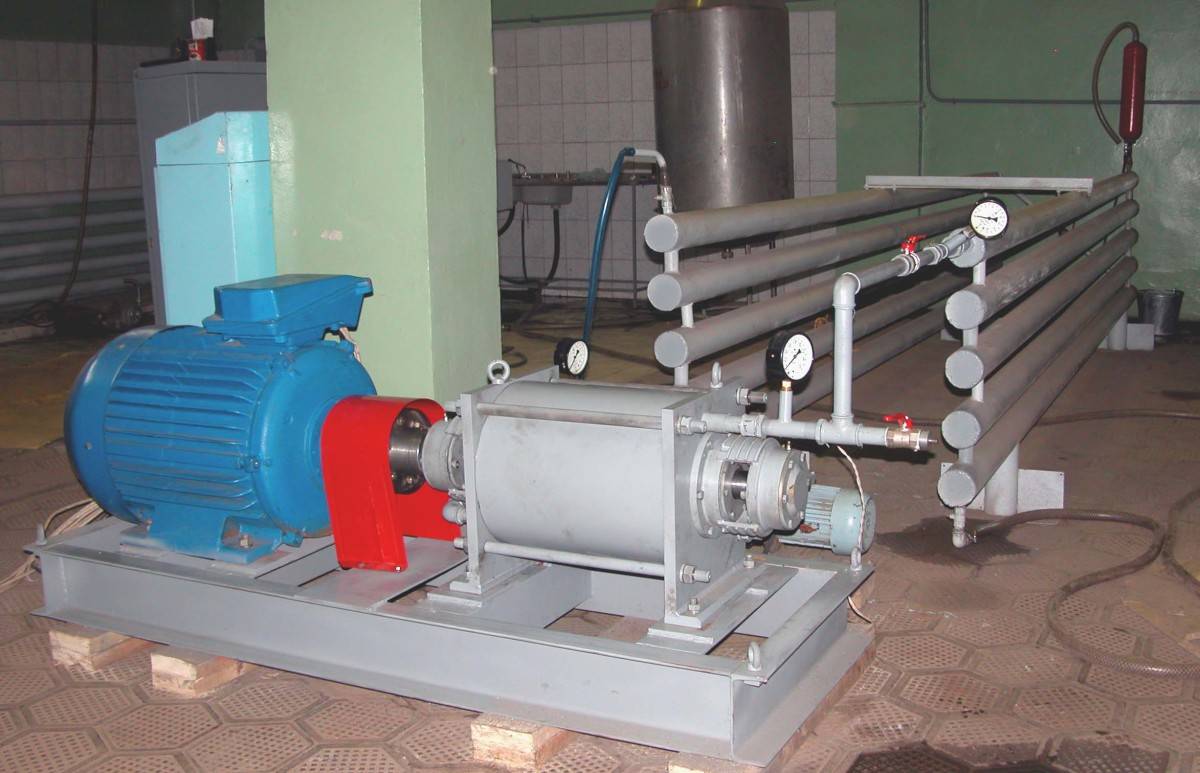

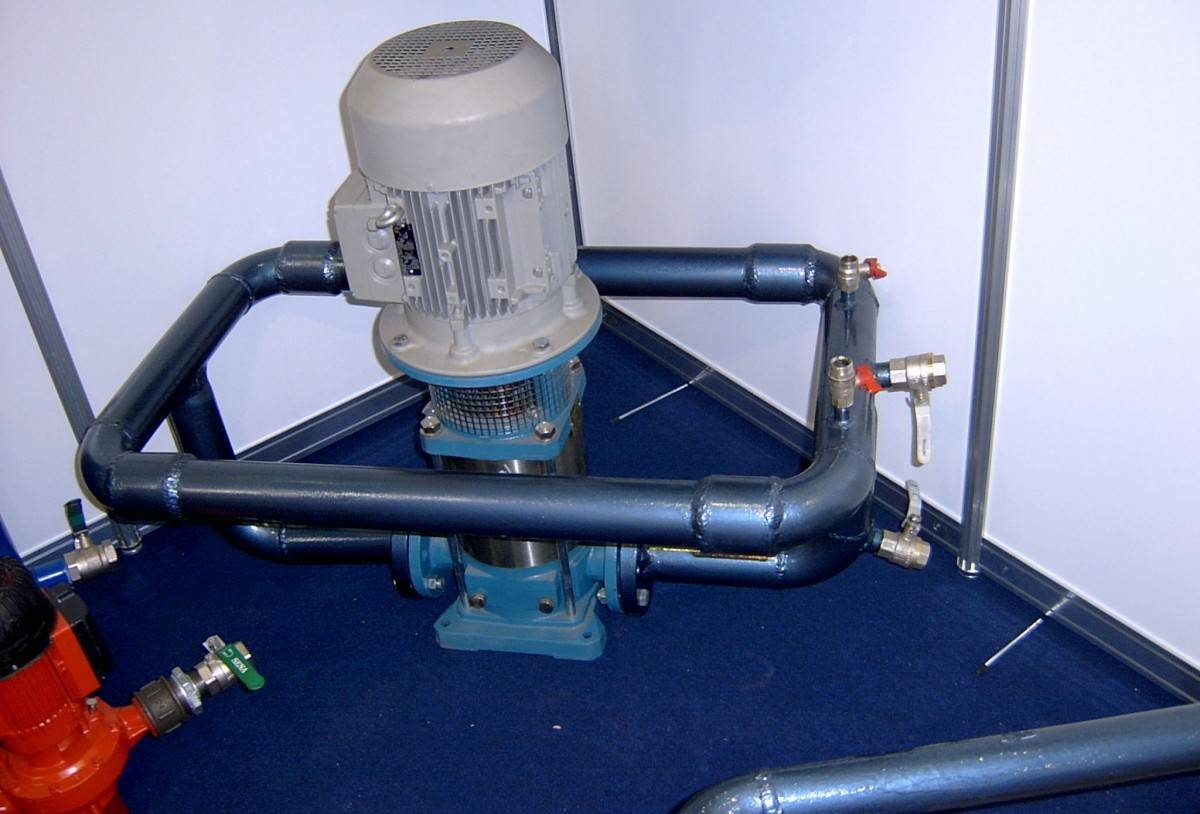

Роторный теплогенератор

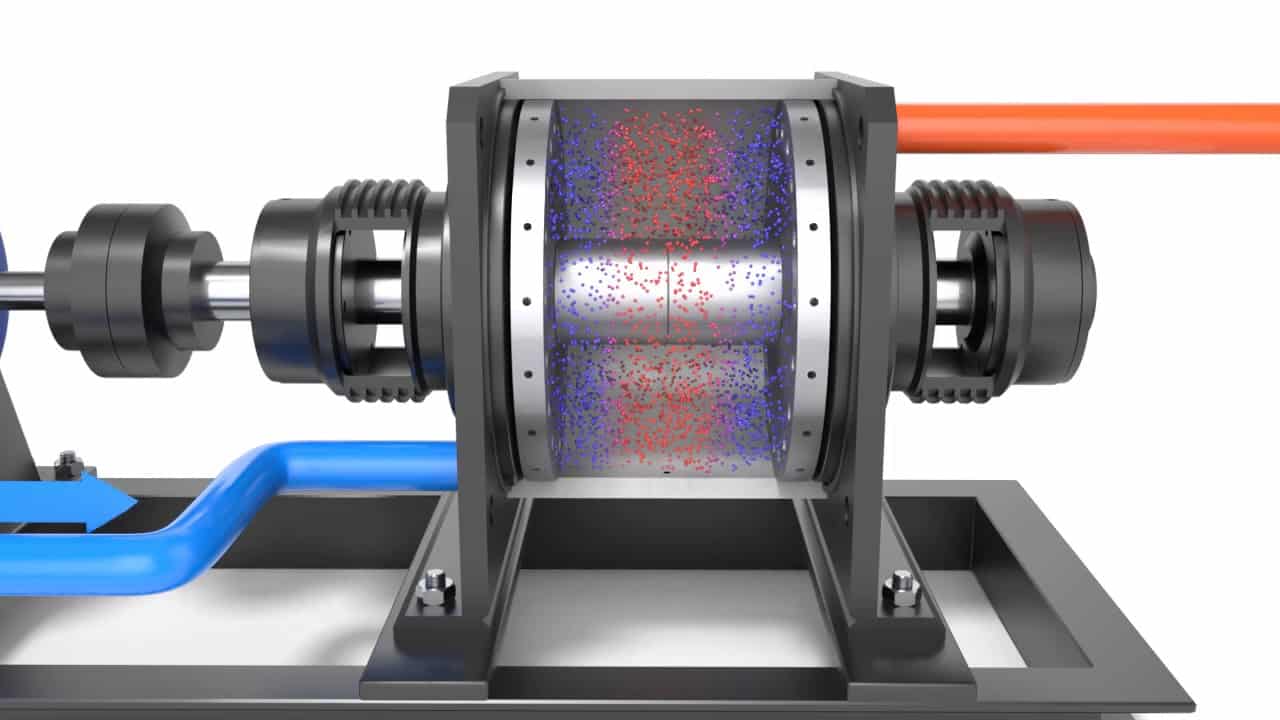

Состоит из электрического двигателя, вал которого соединен с роторным механизмом, предназначенным для создания завихрений в жидкости. Особенностью роторной конструкции является герметичный статор, в котором и происходит нагревание. Сам статор имеет цилиндрическую полость внутри – вихревую камеру, в которой происходит вращение ротора. Ротор кавитационного теплогенератора представляет собой цилиндр с набором углублений на поверхности, при вращении цилиндра внутри статора эти углубления создают неоднородность в воде и обуславливают протекание кавитационных процессов.


Рис. 3: конструкция генератора роторного типа

Количество углублений и их геометрические параметры определяются в зависимости от модели вихревого теплогенератора. Для оптимальных параметров нагрева расстояние между ротором и статором составляет порядка 1,5мм. Данная конструкция является не единственной в своем роде, за долгую историю модернизаций и улучшений рабочий элемент роторного типа претерпел массу преобразований.

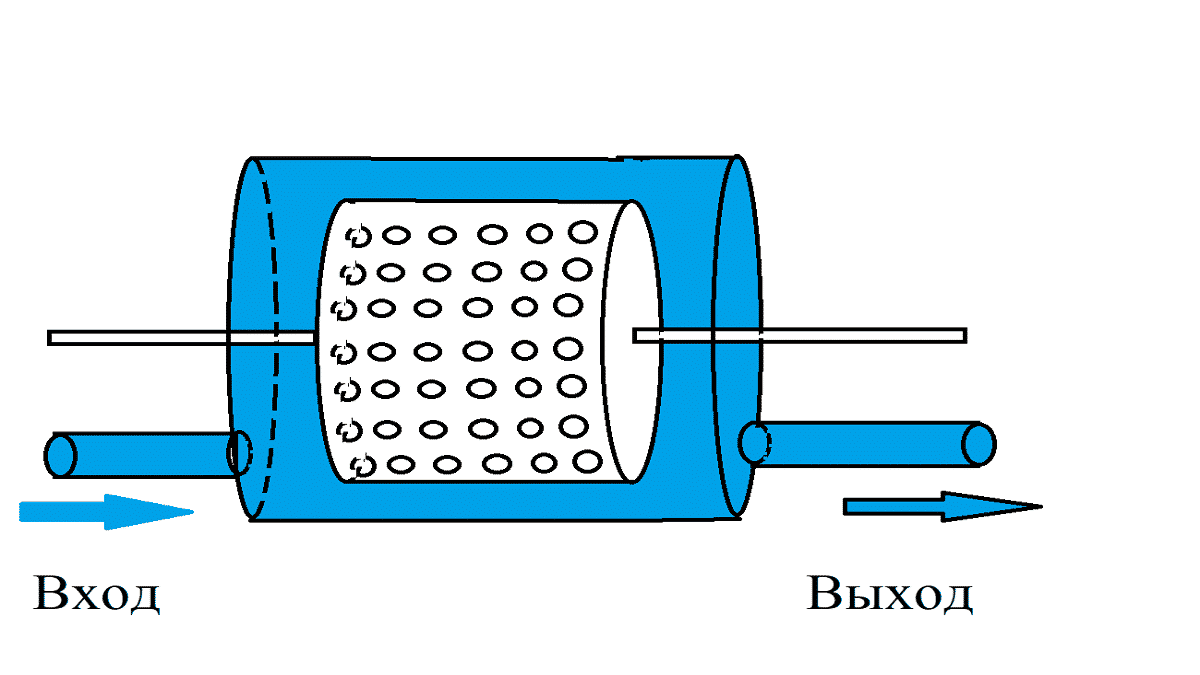

Одной первых эффективных моделей кавитационных преобразователей был генератор Григгса, в котором использовался дисковый ротор с несквозными отверстиями на поверхности. Один из современных аналогов дисковых кавитационных теплогенераторов приведен на рисунке 4 ниже:


Рис. 4: дисковый теплогенератор

Несмотря на простоту конструкции, агрегаты роторного типа достаточно сложные в применении, так как требуют точной калибровки, надежных уплотнений и соблюдения геометрических параметров в процессе работы, что обуславливает трудности их эксплуатации. Такие кавитационные теплогенераторы характеризуются достаточно низким сроком службы – 2 — 4 года из-за кавитационной эрозии корпуса и деталей. Помимо этого они создают достаточно большую шумовую нагрузку при работе вращающегося элемента. К преимуществам такой модели относится высокая продуктивность – на 25% выше, чем у классических нагревателей.

Трубчатые

Статический теплогенератор не имеет вращающихся элементов. Нагревательный процесс в них происходит за счет движения воды по трубам, сужающимся по длине или за счет установки сопел Лаваля. Подача воды на рабочий орган осуществляется гидродинамическим насосом, который создает механическое усилие жидкости в сужающемся пространстве, а при ее переходе в более широкую полость возникают кавитационные завихрения.

В отличии от предыдущей модели трубчатое отопительное оборудование не производит большого шума и не изнашивается так быстро. При установке и эксплуатации не нужно заботиться о точной балансировке, а при разрушении нагревательных элементов их замена и ремонт обойдутся куда дешевле, чем у роторных моделей. К недостаткам трубчатых теплогенераторов относят значительно меньшую производительность и громоздкие габариты.

Ультразвуковые

Данный тип устройства имеет камеру-резонатор, настроенную на определенную частоту звуковых колебаний. На ее входе устанавливается кварцевая пластина, которая производит колебания при подаче электрических сигналов. Вибрация пластины создает волновой эффект внутри жидкости, который достигая стенок камеры-резонатора и отражается. При возвратном движении волны встречаются с прямыми колебаниями и создают гидродинамическую кавитацию.


Рис. 5: принцип работы ультразвукового теплогенератора

Далее пузырьки уносятся водным потоком по узким входным патрубкам тепловой установки. При переходе в широкую область пузырьки разрушаются, выделяя тепловую энергию. Ультразвуковые кавитационные генераторы также обладают хорошими эксплуатационными показателями, так как не имеют вращающихся элементов.

Самостоятельная установка теплогенератора Потапова

Для установки своими руками вихревого теплогенератора Потапова в качестве основного элемента отопительной системы требуется достаточно мало инструментов и материалов. Это при условии, что разводка самой отопительной системы уже готова, то есть регистры подвешены под окнами и соединены между собой трубами. Остается только подключить устройство, подающее горячий теплоноситель. Необходимо подготовить:

  • хомуты – для плотного соединения труб системы и труб теплогенератора, типы соединений будут зависеть от используемых материалов труб;
  • инструменты для холодной или горячей сварки – при использовании труб с обеих сторон;
  • герметик для уплотнения соединений;
  • плоскогубцы для утяжки хомутов.

При установке теплогенератора предусмотрена диагональная разводка труб, то есть по ходу движения горячий теплоноситель будет подаваться в верхний патрубок батареи, проходить через нее, а остывающий теплоноситель будет выходить из противоположного нижнего патрубка.

Непосредственно перед установкой теплогенератора необходимо убедиться в целостности и исправности всех его элементов. Затем выбранным способом нужно подсоединить подающий воду патрубок к подающему в систему. То же самое проделать с отводящими патрубками – соединить соответствующие. Затем следует позаботиться о подключении в систему отопления необходимых контролирующих приборов:

  • предохранительный клапан для поддержания давления системы в норме;
  • циркуляционный насос для принуждения движения жидкости по системе.

После теплогенератор подключается к электропитанию напряжением 220В, и проводится заполнение системы водой при открытых воздушных задвижках.

Рассмотрим конструкцию генератора:

  1. Патрубок, из которого поступает вода 1 соединен при помощи фланца с насосом, суть работы которого заключается в подаче воды под определенным давлением в рабочую камеру.
  2. После того, как вода попадает в патрубок, она должна приобрести нужную скорость и давление. Для этого необходимы специально подобранные диаметры труб. Вода быстро движется к центру рабочей камеры, достигнув которой осуществляется смешение нескольких потоков жидкости, после чего образуется напор энергии;
  3. Для контроля скорости жидкости используется специальное тормозное приспособление. Его нужно установить на выходе и выходе рабочей камеры, так часто делают для нефтепродуктов (нефтяных отходов, переработок или промывок), горячей воды в бытовом приборе.
  4. Через защитный клапан жидкость продвигается к противоположному патрубку, в котором осуществляется возврат топлива в исходную точку при помощи работы циркуляционного насоса. За счет постоянного движения и производится нагрев и тепло, которое может преобразовываться в постоянную механическую энергию.

В принципе, работа проста и основана на похожем принципе, как и у вихревого устройства, даже формулы для расчета производимого тепла идентичны. Это:

Епот = — 2 Екин

Где Екин =mV2/2 – это движение Солнца (кинетическое, непостоянная величина);

Масса планеты – m, кг. опубликовано econet.ru

Утепление генератора

Схема подключения теплогенератора к системе отопления.

Сначала надо сделать кожух утеплителя. Возьмите для этого лист оцинкованной жести или тонкого алюминия. Вырежьте из него два прямоугольника, если будете делать кожух из двух половинок. Или один прямоугольник, но с таким расчетом, что в нем после изготовления полностью поместится вихревой теплогенератор Потапова, который собрали своими руками.

Гнуть лист лучше всего на трубе большого диаметра или использовать поперечину. Положите на нее вырезанный лист и прижмите сверху рукой деревянный брусок. Второй рукой нажмите на лист жести так, чтобы образовался по всей длине небольшой изгиб. Продвиньте немного заготовку и снова повторите операцию. Делайте так до тех пор, пока не получится цилиндр.

  1. Соедините его при помощи замка, который используют жестянщики для водосточных труб.
  2. Сделайте крышки для кожуха, предусмотрев в них отверстия для подключения генератора.
  3. Обмотайте теплоизоляционным материалом устройство. При помощи проволоки или тонких полосок жести зафиксируйте изоляцию.
  4. Поместите устройство в кожух, закройте крышками.

Есть еще один способ увеличить производство тепла: для этого надо разобраться, как работает вихревой генератор Потапова, коэффициент полезного действия которого может приближаться к 100% и выше (нет единого мнения, почему так происходит).

Во время прохождения воды через сопло или жиклер на выходе создается мощный поток, который ударяется в противоположный конец устройства. Он закручивается, и за счет трения молекул происходит нагревание. Значит, поместив вовнутрь этого потока дополнительную преграду, можно увеличить перемешивание жидкости в устройстве.

Зная, как это работает, можно начать конструировать дополнительное усовершенствование. Это будет гаситель вихрей, сделанный из продольных пластин, расположенных внутри двух колец в виде стабилизатора авиационной бомбы.

Схема стационарного теплогенератора.

Инструменты: сварочный аппарат, угловая шлифовальная машинка.

Материалы: листовой металл или полосовое железо, толстостенная труба.

Сделайте из трубы меньшего диаметра, чем вихревой теплогенератор Потапова, два кольца шириной 4-5 см. Из полосового металла нарежьте одинаковые полоски. Длина их должна равняться четвертой части длины корпуса самого теплового генератора. Ширину подберите с таким расчетом, чтобы после сборки внутри оставалось свободное отверстие.

  1. Закрепите пластину в тисках. Повесьте на нее с одной и другой стороны кольца. Приварите к ним пластину.
  2. Выньте из зажима заготовку и переверните ее на 180 градусов. Поместите внутрь колец пластину и закрепите в зажиме так, чтобы пластины находились друг напротив друга. Закрепите таким образом на равном расстоянии 6 пластин.
  3. Соберите вихревой теплогенератор, вставив описанное устройство напротив сопла.

Наверное, можно и дальше усовершенствовать это изделие. Например, вместо параллельных пластин использовать стальную проволоку, смотав ее в воздушный клубок. Или на пластинах сделать отверстия разного диаметра. Об этом усовершенствовании нигде ничего не сказано, но это не значит, что делать этого не стоит.

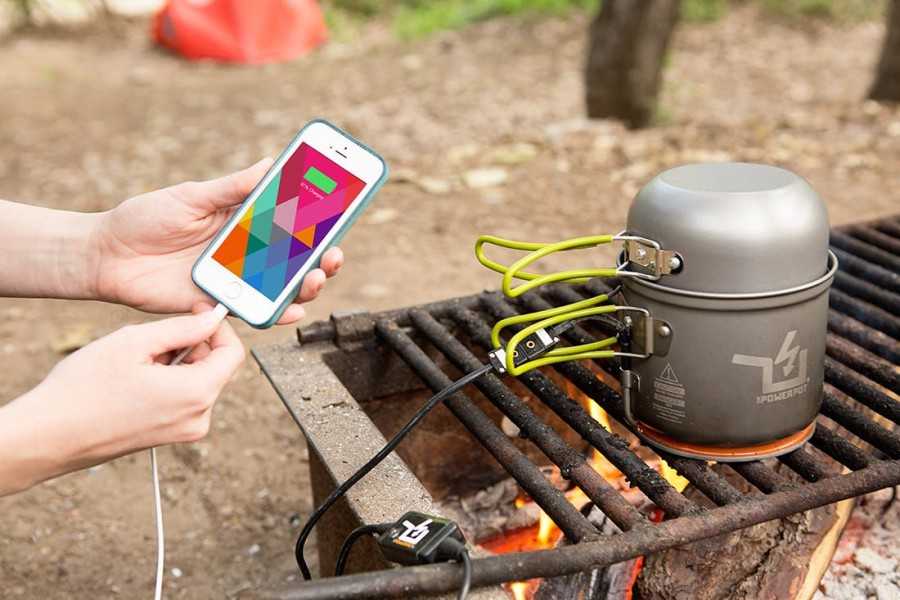

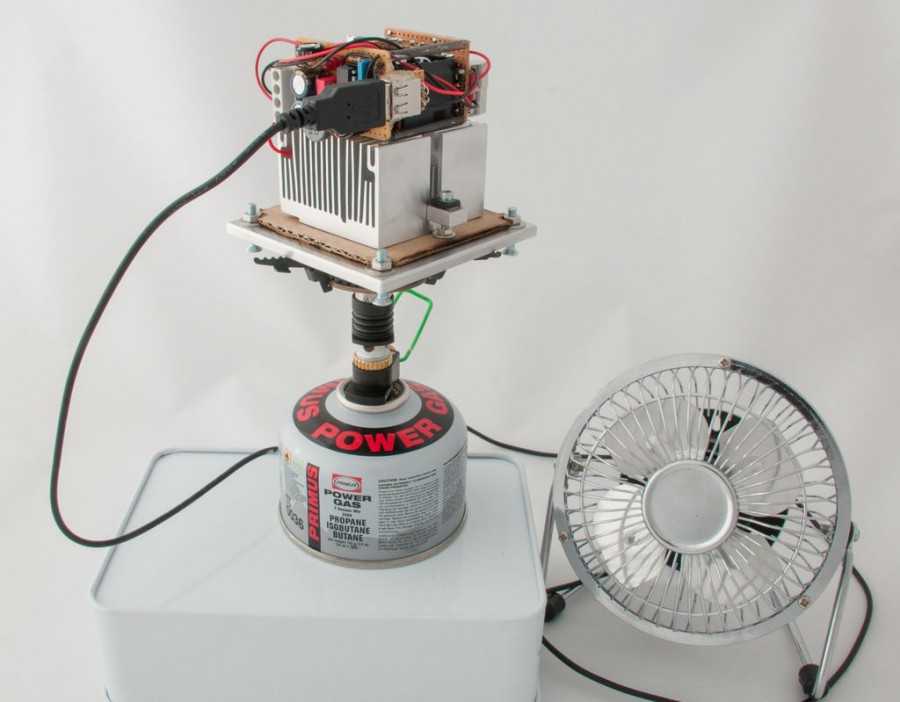

Автономные термоэлектрические генераторы

Именно простота и надежность обусловили использование ТЭГ в отдаленных и труднодоступных регионах для автономного энергоснабжения. К примеру, они применяются для питания навигационных маяков и метеорологических станций. Зачастую это разновидность газовых генераторов — ГТЭГ, где для нагревания используется природный газ.

Отдельно стоит упомянуть радиоизотопные ТЭГ, в которых источником тепла является естественный распад изотопов. Автоматическая межпланетная станция Кассини, запущенная к Сатурну в 1997 году была оборудована таким источником.

Для нагрева в РИТЭГ было использовано 32,8 килограмма изотопа плутония-238.

Такой термоэлектрический генератор прекрасно помнят те, кто помнит советские совхозы и колхозы. Говорят, в войну немцы не могли понять, как партизаны могут подолгу вести радиопередачи из осажденного леса.

Да, как говорится — если бы нашим ученым платили деньги, то они бы iphone ещё в `85 изобрели бы !

Возможности применения

Приборы кавитационного действия востребованы в различных отраслях, при этом в основном их применяют в качестве альтернативного вида отопительных установок для дома. Также оборудование находит применение и в других сферах:

  • обогрев и очистка воды в бассейнах;
  • очистка отложений внутри теплообменников;
  • в промышленности.

В последнем случае, к примеру, при изготовлении бетона с высокими эксплуатационными характеристиками.

Отопление

Кавитационный прибор способствует преобразованию механической энергии перемещающейся воды в тепловой потенциал, который направляется на обогрев различных по назначению и масштабу зданий, включая частные домовладения и промышленные комплексы.


Кавитационный теплогенератор может быть использован при отоплении

Автономное нагревание воды для бытовых нужд

Генератор кавитационного тепла способен в полной мере обеспечить хозяйство горячей водой, которая подается в кухню, санузел, баню. Также оборудование находит применение при подготовке воды в бассейнах, прачечных и саунах, используется в автономном водопроводе.

Применение кавитации тепла в производстве

Приборы актуальны при необходимости качественного смешивания субстанций с разными параметрами плотности и применяются в лабораториях, производственных цехах и других объектах промышленности.

Самостоятельное изготовление оборудования

Создать кавитатор своими руками вполне реально, но предварительно стоит ознакомиться со схематическими особенностями, точными чертежами агрегата, понять и подробно изучить принцип, по которому он действует. Наиболее простой моделью принято считать ВТГ Потапова с показателем КПД в 93%. Схематически теплогенератор довольно прост, будет уместен в быту и промышленном применении.

Приступая к сборке агрегата, необходимо подобрать в систему насос, который должен полностью соответствовать требованиям мощности, необходимой тепловой энергии. В большинстве своем описываемые генераторы по форме напоминают сопло, такие модели самые удобные и простые для домашнего применения.

При собственноручном создании теплогенератора не забываем нужные зап.части, например, гильзы

Создание кавитатора невозможно без предварительной подготовки определенных инструментов и приспособлений. К ним относятся:

  • патрубки входного и выходного типа, оснащенные краниками;
  • манометры, измеряющие давление;
  • термометр, без которого невозможно произвести замер температуры;
  • гильзы, которыми дополняются термометры;
  • вентили, с помощью которых из всей отопительной системы устраняются воздушные пробки.

Специалисты рекомендуют следить за диаметральным показателем сечения отверстия, которое присутствует между конфузором и диффузором. Оптимальные пределы варьируются от 8 до 15 единиц, выход за эти рамки нежелателен.

Последовательность конструирования кавитационного теплогенератора своими руками представлена следующими действиями:

Выбор насоса, который предназначен для эксплуатации с жидкостями высоких температур. В противном случае он быстро выйдет из строя. К такому элементу предъявляется обязательное требование: создание давления от 4 атмосфер.
Выполнение емкости для кавитации. Главным условием выступает подбор необходимого по сечению проходного канала.
Выбор сопла с учетом особенностей конфигурации. Такая деталь может быть цилиндрического, конусообразного, округлого типа

Важно, чтобы на входе воды в емкость развивался вихревой процесс.
Подготовка внешнего контура — немаловажная процедура. Он представляет собой изогнутую трубку, которая отходит от кавитационной камеры. Далее она соединяется с двумя гильзами от термометра и двумя манометрами, а также с воздушным вентилем, помещенным в пространство между выходом и входом

Далее она соединяется с двумя гильзами от термометра и двумя манометрами, а также с воздушным вентилем, помещенным в пространство между выходом и входом.

Когда закончена работа с корпусом, следует поэкспериментировать с обогревателем. Процедура заключается в подведении насосной установки к электросети, при этом радиаторы подключаются с обогревательной системой. Следующий шаг — включение сети.

Если конструкция работает исправно, в нее подается необходимое количество воды. Хороший показатель — подогрев жидкости на 3-5 градусов за 10-15 минут.

Нагреватель кавитационного типа представляет собой выгодную установку, за короткое время обогревает здание, к тому же максимально экономичен. При желании он легко конструируется в домашних условиях, для чего понадобятся доступные и недорогие приспособления.

Разновидности воздушных теплогенераторов

На рынке можно встретить теплогенератор роторного вида. Статором здесь служит сам корпус. В роторе просверлены отверстия нужного диаметра. Они нужны для образования пузырьков, которые производят тепло.

Положительных сторон не так много, но производительность отмечена на хорошем уровне. Из минусов можно отметить:

  • Повышенный уровень шума;
  • Большой износ деталей;
  • Сальники и уплотнители нуждаются в частой замене;
  • Дорогое техобслуживание.

Разновидность статического теплогенератора заключается в отсутствии вращающихся деталей. Кавитационный процесс возникает без принуждения, а в работе участвует только насос. Можно привести перечень плюсов и минусов подобной конструкции:

  • Низкое давление не мешает работе устройства;
  • Холодные и горячие концы имеют большую разницу в температуре;
  • Полностью безопасная конструкция;
  • Способен быстро производить нагрев;
  • Высокий КПД, более 90%;
  • Способен не только нагревать, но и охлаждать.

Пассивные аксиальные теплогенераторы

Как и предыдущий тип, пассивные аксиальные не имеют подвижных элементов для создания завихрений. Вихревые теплогенераторы такого типа осуществляют нагрев теплоносителя за счет установки в камере диафрагмы с цилиндрическими, спиральными или коническими отверстиями, сопла, фильера, дросселя, выступающих в роли сужающего устройства. В некоторых моделях устанавливаются по нескольку нагревательных элементов с различными характеристиками проходных отверстий для повышения эффективности их работы.


Рис. 2: принципиальная схема пассивного аксиального теплогенератора

Посмотрите на рисунок, здесь приведен принцип действия простейшего аксиального теплогенератора. Данная тепловая установка состоит из нагревательной камеры, входного патрубка, вводящего холодный поток жидкости, формирователя потока (присутствует далеко не во всех моделях), сужающего устройства, выходного патрубка с горячим потоком воды.

Главные достоинства вихревого теплогенератора

  1. Большая разница температур между «холодным» и «горячим» воздушным потоком.
  2. Эффективность генератора составляет до 92%.
  3. Невозможность перегрева системы из-за специфики конструкции.
  4. Минимальные потери тепловой энергии при работе аппарата.
  5. Оптимальный нагрев от 100 квадратных метров жилища.

Главным недостатком такой установки все равно является высокая стоимость. При этом аналоги вихревого теплогенератора обходятся покупателям еще дороже. К счастью, при эксплуатации установки не потребуется тратить деньги на его настройку и ремонт. Так как конструкция и сам принцип работы максимально прост, разобраться во всем можно и самому.

Главное это двигатель

Выбирать двигатель нужно в зависимости от того, какое напряжение имеется. Есть много схем, при помощи которых можно подключить к сети 220 Вольт двигатель на 380 Вольт и наоборот. Но это другая тема.

Начинают сборку теплового генератора с электродвигателя. Его надо будет закрепить на станине. Конструкция этого устройства представляет собой металлический каркас, который проще всего сделать из угольника. Размеры надо будет подбирать на месте для тех устройств, которые будут в наличии.

Чертеж вихревого теплогенератора.

Список инструментов и материалов:

  • угловая шлифовальная машинка;
  • сварочный аппарат;
  • электродрель;
  • набор сверл;
  • рожковые или накидные ключи на 12 и на 13;
  • болты, гайки, шайбы;
  • металлический уголок;
  • грунтовка, краска, кисть малярная.
  1. Нарежьте при помощи угловой шлифовальной машинки угольники. Используя сварочный аппарат, соберите прямоугольную конструкцию. Как вариант – сборку можете сделать при помощи болтов и гаек. На конечном варианте конструкции это не скажется. Длину и ширину подберите так, чтобы все детали оптимально разместились.
  2. Вырежьте еще один кусок угольника. Прикрепите его как поперечину с таким расчетом, чтобы можно было закрепить двигатель.
  3. Сделайте покраску рамы.
  4. Просверлите отверстия в каркасе под болты и установите двигатель.

Технология производства и необходимый инструмент

Готовый тепловой генератор.

В зависимости от типа устройства изменяется и методика его изготовления. Стоит ознакомиться с каждым типом прибора, изучить особенности производства, прежде чем браться за работу. Простой способ изготовить вихревую трубу Ранке своими руками – использовать готовые элементы. Для этого понадобится любой двигатель. При этом прибор большей мощности способен подогреть больше теплоносителя, что увеличит продуктивность системы.

Для успешного сооружения следует найти готовые решения. Создать вихревой теплогенератор своими руками, чертежи и схемы которого будут в наличии, можно без особых сложностей. Для проведения работ по сооружению понадобится следующий инструментарий:

  • болгарка;
  • железные уголки;
  • сварка;
  • дрель и набор из нескольких сверл;
  • фурнитура и набор ключей;
  • грунтовка, красящее вещество и кисточки.

Стоит понимать, что роторные приборы издают достаточно сильный шум при работе. Но в сравнении с прочими устройствами они характеризуются большей производительностью. Чертежи и схемы для изготовления вихревого теплогенератора своими руками можно найти повсеместно. Стоит понимать, что работа будет выполнена успешно исключительно при полном соответствии технологии производства.

Что лежит в основе работы

Кавитация обозначает процесс образования парообразных пузырьков в толще воды, чему способствует медленное понижение водяного давления при большой скорости потока. Возникновение каверн или полостей, заполненных паром, может быть вызвано и прохождением акустической волны или излучением лазерного импульса. Замкнутые области воздуха, или кавитационные пустоты, перемещаются водой в область высокого давления, где происходит процесс их схлопывания с излучением волны ударной силы. Явление кавитации не может возникнуть при отсутствии указанных условий.

Физический процесс кавитационного явления сродни закипанию жидкости, но при кипении давление воды и пара в пузырьках является средним по значению и одинаковым. При кавитации давление в жидкости выше среднего и выше парового давления. Понижение же напора носит локальный характер.

При создании нужных условий молекулы газа, которые всегда присутствуют в толще воды, начинают выделяться внутрь образующихся пузырьков. Этот явление проходит интенсивно, так как температура газа внутри полости достигает до 1200ºС из-за постоянного расширения и сжимания пузырьков. Газ в кавитационных полостях содержит большее число молекул кислорода и при взаимодействии с инертными материалами корпуса и других деталей теплогенератора приводит к их скорой коррозии и разрушению.

Исследования показывают, что разрушительному действию агрессивного кислорода подвергаются даже инертные к этому газу материалы – золото и серебро. Кроме того, явление схлопывания воздушных полостей вызывает достаточно шума, что является нежелательной проблемой.

Многие энтузиасты сделали процесс кавитации полезным для создания отопительных теплогенераторов частного дома. Суть системы заключена в замкнутом корпусе, в котором продвигается водяная струя через кавитационное устройство, для получения давления используется обыкновенный насос. В России на первое изобретение отопительной установки был выдан патент в 2013 году. Процесс образования разрыва пузырьков происходит под действием переменного электрического поля. При этом паровые полости являются маленькими по размеру и не взаимодействуют с электродами. Они передвигаются в толщу жидкости, и там происходит вскрытие с выделением дополнительной энергии в теле водяного потока.
