Теплоаккумулятор для системы отопления

Расчет объёма накопителя тепла

Объем теплоаккумулятора для отопления

Как мы уже упомянули ТА маленького объёма использовать нецелесообразно, при этом слишком большие резервуары также не всегда уместны. Вот и назрел вопрос о том, как рассчитать нужный объём ТА. Очень хочется дать конкретный ответ, но, к сожалению, его не может быть. Хотя приблизительный расчет теплоаккумулятора для отопления все же есть. Допустим, вы не знаете, какие теплопотери вашего дома и узнать не можете, например, если он еще не построен. Кстати, чтобы сократить теплопотери, нужно утеплить стены частного дома под сайдинг. Подобрать бак можно исходя из двух величин:

площадь отапливаемого помещения;
мощность котла.

Именно эти две характеристики являются определяющими. Разные источники предлагают свой способ расчета, но по факту эти два метода тесно взаимосвязаны. Предположим мы решили рассчитать объем теплоаккумулятора для отопления, отталкиваясь от площади помещения. Для этого нужно квадратуру отапливаемого помещения умножить на четыре. К примеру, если у нас есть маленький дом в 100 м кв, то понадобится бак 400 литров. Такой объём позволит сократить загрузку котла до двух раз в сутки.

Несомненно, и так есть пиролизные котлы, в которые закладывается топливо дважды в сутки, только в этом случае принцип работы немного отличается:

топливо разгорается;
уменьшается подача воздуха;
начинается процесс тления.

В этом случае, когда топливо разгорается, температура в контуре начинает интенсивно повышаться, а потом тление поддерживает воду тёплой. Во время этого самого тления много энергии улетучивается в трубу. Помимо этого если твердотопливный котел работает в тандеме с негерметичной системой отопления, то при пиковой температуре расширительный бак иногда закипает. В нем в прямом смысле слова начинает кипеть вода. Если трубы сделаны из полимеров, тогда это просто губительно для них.

В одной из статей про полимерные трубы мы рассказывали об их характеристиках. ТА забирает часть тепла и бак может закипеть только после того, как резервуар зарядится полностью. То есть возможность закипания, при правильном объёме ТА, стремится к нолю.

Теперь попробуем рассчитать объём ТА, исходя из количества киловатт в нагревателе. Кстати, этот показатель рассчитывается на основании квадратуры помещения. На 10 м берется 1 кВт. Выходит, что в доме 100 м кв должен стоять котел минимум в 10 киловатт. Так как расчет всегда делается с запасом, то можно предположить, что в нашем случае будет стоять 15 киловаттный агрегат.

Если не учитывать количество теплоносителя в радиаторах и трубах, то один киловатт котла может нагревать приблизительно 25 литров воды в ТА. Поэтому и расчет будет соответствующим: нужно мощность котла умножить на 25. В итоге мы получим 375 литров. Если сравним с предыдущим расчетом, то результаты очень близки. Только это с тем учетом, что мощность котла будет рассчитываться с зазором хотя бы в 50%.

Помните, чем больше ТА, тем лучше. Но в этом деле, как и в любом другом, нужно обходиться без фанатизма. Если вы поставите ТА на две тысячи литров, то нагреватель просто не справиться с таким объёмом. Будьте объективны.

Когда аккумулятор тепла будет лишним

Бывает так, что для систем отопления наоборот требуется быстрый набор температуры и ее снижение. Так, повышенное количество носителя тепла, накапливающееся в аккумуляционной емкости, будет мешать быстро нагреваться и остывать, а также точно регулировать температуру. Такие случаи:

Когда отопление нужно лишь в короткое время и перерасход топлива не нужен. К примеру, котельная функционирует на обогрев сушилки, применяемой только временами. Поэтому нет особой необходимости греть пустое помещение тем теплом, которое накопилось и ставить такое устройство, как система отопления с теплоаккумулятором.
Когда кроме отопления теплоустановка применяется еще и в качестве поставщика тепла для некоего технологического оборудования, и нужна быстрая и точная смена температуры – здесь повышенная инерция будет мешать.

Преимущества использования

Наличие теплоаккумулятора для котлов отопления позволяет:

увеличить время между включениями электрокотла, уменьшить число топок в твердотопливном котле;
защитить систему отопления от перегрева;
подключить емкость к разным источникам тепла, таким образом, тепловой аккумулятор для отопления может стать связующим звеном сложной отопительной системы, использующей разные источники тепла;
постоянно иметь запас горячей воды, которую можно использовать для ГВС.

Важно! Температура воды в баке ГВС должна быть выше +55°C, в противном случае существует вероятность образования бактерий легионелл (Legionella), которые могут вызывать инфекционное заболевание «легионеллёз». Если нет возможности постоянно поддерживать такую температуру в баке ГВС, тогда рекомендуется 4-8 раз в месяц поднимать температуру до +70°C, что позволит предотвратить образование болезнетворных бактерий.. В качестве недостатков некоторые пользователи указывают на размеры емкости, которая занимает много места в котельной

В качестве недостатков некоторые пользователи указывают на размеры емкости, которая занимает много места в котельной.

Относительно цены устройства – этот недостаток достаточно быстро окупается, т.к. использование теплового аккумулятора обеспечивает снижение расхода твердого топлива на 20%. Если же емкость работает в связке с электрокотлом, экономия средств (при установленном дополнительно многотарифном счетчике) возможна за счет использования разных режимов работы источников тепла днем и ночью. Ночью, когда тариф на электроэнергию низкий, котел может активно работать и аккумулировать тепловую энергию в буфер, днем котел отключается, а тепло подается из бака аккумулятора для отопления. Высококачественная теплоизоляция бака способна сохранять тепло в течение суток и более (показатель сохранения тепла прямо пропорционально зависит от размера бака и от температуры окружающей среды).

Аккумулирующий бак PAWT-200LE2 объемом 200 л.

Какой теплоаккумулятор лучше

Буферная емкость должна занимать мало места, полностью соответствовать по своим техническим характеристикам параметрам котла. Оборудование не должно иметь сложную систему подключения. Теплоизоляция лучшего оборудования полностью соответствует требованиям пожарной безопасности и позитивно действует на КПД системы обогрева, не позволяет обжечь руку при случайном касании. Такая накопительная емкость поможет снизить ежегодные расходы на топливо на 30-50%.

Наши эксперты проанализировали предложения лучших мировых производителей и, в зависимости от особенностей эксплуатации, рекомендуют следующие модели термоаккумуляторов:

Hajdu AQ PT6 500 – компактная модель для небольшого загородного дома;
S-Tank Hfwt Duo -1000 – практичная емкость для системы отопления особняка;
Electricboiler Heat Tank – накопитель для небольшого производственного предприятия4
Oso Accu АS – компактный теплоаккумулятор для дачного домика.

Какой должна быть буферная емкость, способный ежедневно поддерживать тепло и комфорт в доме, оберегать котел от перегрева на протяжении долгой зимы? Только лучшие накопители с хорошей термоизоляцией могут справиться с поставленной задачей.

Принцип работы бака-аккумулятора

Схема отопления с теплоаккумулятором

Принцип действия ТА для твердотопливного котла основан на высокой удельной емкости рабочей жидкости (воды или антифриза). За счет подключения бака объем жидкости увеличивается в несколько раз, вследствие чего повышается инерционность системы.

При этом максимально нагретый котлом теплоноситель сохраняет в ТА свою температуру в течение длительного времени, поступая по мере необходимости к приборам обогрева.

Так обеспечивается непрерывная работа системы отопления даже при прекращении сжигания топлива в котле.

Рассмотрим порядок работы системы с твердотопливным котлом и принудительной подачей теплоносителя.

Для запуска системы включается циркуляционный насос, установленный в трубопроводе между котлом и теплоаккумулятором.

Холодная рабочая жидкость из нижней части ТА подается в котел, нагревается в нем и поступает в его верхнюю часть.

В связи с тем, что удельный вес горячей воды меньше, она практически не смешивается с холодной водой и остается в верхней части буферной емкости, постепенно заполняя ее внутреннее пространство за счет отбора насосом холодной воды в котел.

При включении циркуляционного насоса, установленного в обратной магистрали системы между приборами отопления и аккумуляторным баком, холодный теплоноситель начинает поступать в нижнюю часть ТА, вытесняя горячую воду из верхней его части в подающую магистраль.

При этом горячая рабочая жидкость поступает ко всем приборам отопления.

Необходимый объем тепла для обогрева помещений может автоматически регулироваться комнатным датчиком температуры, который управляет работой трехходового клапана, установленного на выходе ТА в подающей магистрали. При достижении в комнате заданной температуры датчик выдает управляющий сигнал на клапан, который срабатывает и ограничивает подачу горячего теплоносителя в систему, перенаправляя его обратно в ТА.

После сгорания топлива в котле горячий теплоноситель из аккумулирующей емкости продолжает поступать в систему по мере необходимости, пока остывшая рабочая жидкость из обратной магистрали полностью не заполнит его внутренний объем.

Схема ГВС с баком-аккумулятором

Время работы ТА при неработающем котле может составлять достаточно продолжительное время. Это зависит от температуры наружного воздуха, объема буферной емкости и количества обогревательных приборов в системе отопления.

Для сохранения тепла внутри теплоаккумулятора бак подвергается теплоизоляции.

Также для этого могут использоваться дополнительные источники тепла в виде встраиваемых электронагревателей (ТЭНов) и/или теплоносителей (змеевиков), подключаемых к другим источникам тепла (электро- и газовые котлы, солнечный коллектор и пр.).

Встроенный в бак теплоноситель для ГВС обеспечивает нагрев холодной воды, подаваемой через него из водопроводной системы. Тем самым он играет роль проточного водонагревателя, обеспечивая потребности хозяев дома в горячей воде.
https://www.youtube.com/watch?v=rgMQG7RLCew

Тепловой аккумулятор: что это такое

Конструктивно твердотопливный теплоаккумулятор представляет собой специальную емкость с теплоносителем, которая быстро нагревается в процессе сгорания топлива в топке котла. После того, как тепловой агрегат перестает работать, аккумулятор отдает свое тепло, тем самым, поддерживая в здании оптимальный температурный режим.

В сочетании с современным котлом, работающим на твердом топливе, тепловой аккумулятор позволяет достичь практически 30%-й экономии топлива и повышения КПД системы. Кроме того, количество загрузок теплового агрегата удается сократить вплоть до 1 раза, да и сама техника работает на полную силу, максимально сжигая все загруженное топливо.

Узнайте также о достоинствах пластиковых труб для отопления.

Конструкция и назначение емкостных баков

Выполнены все тепловые аккумуляторы (и это можно видеть на многих фото или видео на нашем сайте) в виде неких буферных емкостей – баков, которые утеплены специальными материалами. При этом объем подобных баков может достигать 350-3500 литров. Использовать устройства можно как в открытых, так и в закрытых системах отопления.

Принцип работы отопительной системы с аккумулятором теплоты

Как правило, основное отличие системы с твердотопливным котлом и теплоаккумулятором от обычной заключается в цикличной работе.

В частности, выделяют два цикла:

Произведение двух закладок горючего, сжигание его в режиме максимальной мощности. При этом все избыточное тепло не вылетает «в трубу», как при традиционной схеме отопления, а скапливается в аккумуляторе;
Котел не топится, а оптимальный температурный режим теплоносителя поддерживается за счет отдачи тепла от бака. Следует отметить, что при использовании современных теплоаккумуляторов можно добиться простоя теплового генератора до 2-х дней (все зависит от теплопотерь здания и наружной температуры воздуха).

Узнайте также об особенностях процесса установки котлов отопления.

Основные функции теплоаккумуляторов

Твердотопливный котел с теплоаккумулятором – очень выгодный и производительный тандем, за счет которого можно сделать систему отопления более практичной, экономичной и производительной.

Тепловые аккумуляторы выполняют сразу несколько функций, среди которых можно выделить:

Аккумуляция тепла от котла с последующим его расходом по требованию отопительной системы. Зачастую, данный фактор обеспечивается применением трехходового клапана или же специальной автоматики;
Предохранение обогревательной системы от опасного перегрева;
Возможность простой увязки в одной схеме нескольких разных источников теплоты;
Обеспечение работы котлов с максимальным показателем КПД. Собственно, данная функция появляется за счет работы техники на повышенных температурах и снижения расхода топлива;

Теплоаккумуляторы как на подбор

Стабилизация температурных режимов в здании, снижение количества загрузок горючего в котел. При этом данные показатели довольно значимые, что делает установку подобного оборудования более эффективным и финансового выгодным решением;
Обеспечение здания горячей водой. Требуется обязательная установка на выходе из бака теплового аккумулятора специального термостатического защитного клапана, так как температура воды может достигать более 85С.

Расчет теплоаккумулятора для твердотопливного котла можно производить различными способами. Но, если необходимо быстро выполнить все расчеты, то лучше воспользоваться проверенным на практике вариантом – на 1 кВт мощности твердотопливного котла должно приходиться не менее 25 литров объема. Чем выше мощность теплотехники, тем большего объема потребуется установить аккумулятор.

Конструктивные особенности баков

Применение теплового аккумулятора: когда необходима техника

Инструкция к тепловым аккумуляторам твердотопливных котлов говорит о том, что подобные агрегаты следует применять в нескольких основных случаях:

Необходимость в эффективном горячем водоснабжении в больших объемах. Например, если в доме имеется два или более санузлов, большое количество кранов, то без теплоаккумуляторов не обойтись, ведь техника существенно увеличивает выработку воды без лишних финансовых затрат;
При использовании твердого топлива с различными коэффициентами тепловыделения. За счет такой техники удается сгладить пики горения и снизить количество закладок;
Если в доме имеется необходимость в зарядке аккумуляторов теплом по «ночному тарифу»;
При использовании тепловых насосов. В том случае, если кроме твердотопливного котла в здании имеется еще и альтернативная система отопления, то аккумулятор поможет оптимизировать время работы компрессора установки.

Подключение (обвязка) теплоаккумулятора к системе отопления

По общему правилу буферная емкость подключается к системе отопления параллельно отопительному котлу, поэтому такая схема называется также схемой обвязки котла.

Приведем обычную схему подключения ТА к системе отопления с твердотопливным обогревательным котлом (для упрощения схемы на ней не указаны запорная арматура, приборы автоматики, контроля и другое оборудование).

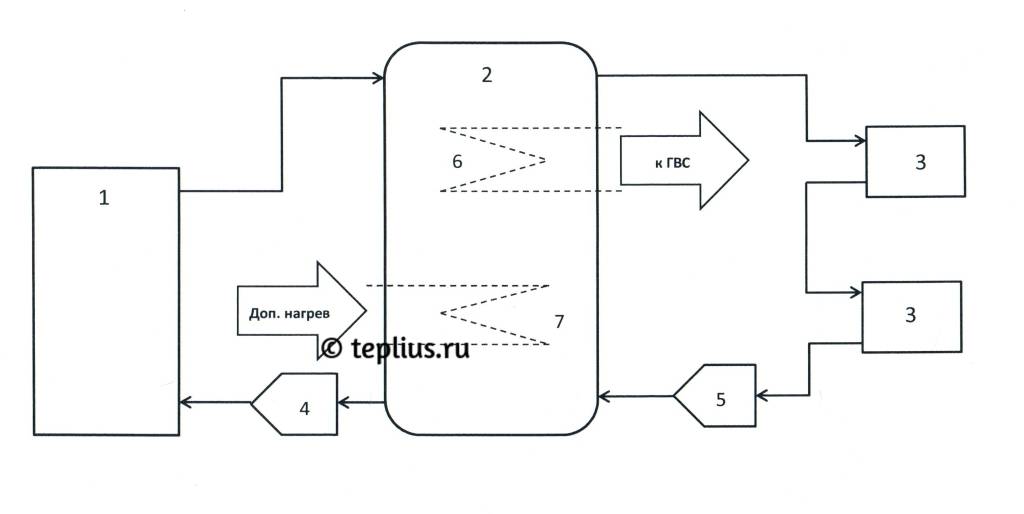

Упрощенная схема обвязки теплоаккумулятора

На данной схеме обозначены следующие элементы:

Обогревательный котел.
Тепловой аккумулятор.
Отопительные приборы (радиаторы).
Циркуляционный насос в обратной магистрали между котлом и ТА.
Циркуляционный насос в обратной магистрали системы между приборами отопления и ТА.
Теплообменник (змеевик) для горячего водоснабжения.
Теплообменник, подключенный к дополнительному источнику тепла.

Один из верхних патрубков бака (поз. 2) присоединяется к выходу котла (поз. 1), а второй – непосредственно к подающей магистрали системы отопления.

Один из нижних патрубков ТА подключается к входу котла, при этом в трубопроводе между ними устанавливается насос (поз.4), обеспечивающий циркуляцию рабочей жидкости по кругу от котла к ТА и наоборот.

Второй нижний патрубок ТА подключается к обратной магистрали системы отопления, в которой также установлен насос (поз. 5), обеспечивающий подачу нагретого теплоносителя к отопительным приборам.

Чтобы обеспечить функционирование отопительной системы при внезапном отключении электроэнергии или выхода циркуляционных насосов из строя, они обычно подключаются параллельно основной магистрали.

В системах с естественной циркуляцией теплоносителя циркуляционные насосы (поз. 4 и 5) отсутствуют. Это значительно увеличивает инерционность системы, и при этом делает ее полностью энергонезависимой.

Теплообменник для ГВС (поз. 6) располагается в верхней части ТА.

Месторасположение теплообменника дополнительного нагрева (поз. 7) зависит от типа источника поступающего тепла:

для высокотемпературных источников (ТЭН, газовый или электрический котел) он размещается в верхней части буферной емкости;
для низкотемпературных (солнечный коллектор, тепловой насос) – в нижней части.

Указанные на схеме теплообменники не обязательны (поз. 6 и 7).

Что представляет собой теплоаккумулятор и зачем нужен

Прибор представляет собой большой резервуар с водой, которая в данном случае выступает в качестве теплоносителя. Благодаря высокой теплоемкости воды при полном нагреве всего объема имеющегося в резервуаре, накапливается большой запас тепла, который в дальнейшем используют по необходимости. Нагревшаяся вода часто используется в отопительной системе для поддержания комфортной температуры в помещении.

Основной задачей аккумулятора тепла является накапливание тепловой энергии в случае, если имеется избыточная в системе отопления, и ее последующая передача в моменты, когда тепла не хватает, например, при выключении основного источника тепла. Из этого следует, что оптимальнее всего использовать теплоаккумуляторы имеющие тепловые источники с выраженным периодом работы. При сочетании теплоаккумуляторов и электрических отопительных котлов, пользователи значительно экономят расходы на электроэнергию, так как в большинстве населенных пунктов существует разница между ночными и дневными тарифами. Как правило, разница в цене на ночной меньше почти в два раза, таким образом если использовать котлы ночью, а днем потреблять тепло, которое накопит аккумулятор, то можно заметить значительную разницу в расходах. И если учитывать регулярный рост цен на электроэнергию, многие начинают рассматривать подобные конструкции, как идеальное решение для экономии средств. Также аккумулятор тепла, можно использовать, как соединительный элемент, между несколькими источниками тепла, при помощи переключения между нами, что позволяет минимизировать расходы н энергию. Конечно такими возможностями наделены не все приборы и поэтому перед покупкой следует заранее ознакомиться с функциональными возможностями.

Плюсы и минусы

Перед установкой прибора в помещении специалисты рекомендуют ознакомиться с достоинствами и недостатками теплоаккумуляторов.

Достоинства:

значительно понижаются траты на электричество и топливо;
повышается производительность отопительных систем;
не происходит перегревание устройств;
уменьшается расход твердого топлива в котлах;
пользователи могут выбрать и установить нужный температурный режим;
за счет наличия перераспределяющей функции продлевается период службы котла;
присутствует возможность совмещения с несколькими отопительными системами;
повышается удобство и безопасность использования отопительных котлов.

Пользователи также отмечают, что за счет совместной работы котла и теплоаккумулятора топливо в печи прогорает не до конца, происходит экономия продукта и плюс ко всему отпадает потребность в регулярной чистке от продуктов сгорания ни самого котла ни дымохода.

Недостатки:

довольно долго запускается в нормальный рабочий режим, из холодного состояния;
транспортировка прибора неудобна, так как он имеет большое количество комплектующих, также это отражается на его установке;
требует немалых денежных вложений, которые не быстро окупаются экономией на электроэнергии и топливе;
сохраняется необходимость в топливном складе вблизи котельной.

Довольно часто умельцы самостоятельно оборудуют котлы аккумуляторами тепла, что позволяет снизить расходы на их установку и обслуживание.

Как работает система отопления с теплоаккумулятором

Теплоаккумулятор для котлов отопления – это часть системы отопления, предназначенная для увеличения времени между загрузками твердого топлива в котел. Он представляет собой резервуар, в который нет доступа воздуха. Он утеплен и имеет достаточно большой объём. В тепловом аккумуляторе для отопления всегда есть вода, она же циркулирует по всему контуру. Конечно, в качестве теплоносителя может быть и незамерзающая жидкость, но все же из-за своей дороговизны в контурах с ТА ее не используют.

Помимо этого в заполнении системы отопления с теплоаккумулятором антифризом нет смысла, так как такие резервуары ставятся в жилых помещениях. И суть их применения заключается в том, чтобы температура в контуре всегда была стабильной, а соответственно вода в системе теплой. Применение большого теплового аккумулятора для отопления в загородных домах временного проживания нецелесообразно, а от маленького резервуара толку мало. Это связано с принципом работы аккумулятора тепла для системы отопления.

ТА находится между котлом и системой отопления. Когда котел нагревает теплоноситель – он попадает в ТА;
затем вода поступает по трубам в радиаторы;
обратка возвращается в ТА, а затем сразу в котел.

Чтобы ТА выполнял свою основную функцию аккумулирования тепла, эти потоки нужно перемешивать. Сложность заключается в том, что высокая температура всегда поднимается, а холод стремится опуститься. Нужно создать такие условия, чтобы часть тепла опускалась ко дну теплового аккумулятора в системе отопления и нагревала теплоноситель обратки. Если температура выровнялась во всём резервуаре, то он считается полностью заряженным.

После того как котел выпалил все что в него загрузили, он перестает работать и в дело вступает ТА. Циркуляция продолжается и он постепенно отдает свое тепло через радиаторы в помещение. Все это происходит до того момента, пока в котел опять не поступит очередная порция топлива.

Если накопитель тепла для отопления маленький, то его запаса хватит совсем ненадолго, при этом время нагрева батарей увеличивается, так как объём теплоносителя в контуре стал больше. Минусы использования для домов временного проживания:

увеличивается время прогрева помещения;
больший объём контура, что делает заполнение его антифризом дороже;
более высокие расходы на монтаж.

Как вы понимаете заполнять систему и спускать воду каждый раз, когда вы приезжаете на свою дачу, по меньшей мере, хлопотно. Учитывая, что один только бак будет литров 300. Ради нескольких дней в неделю идти на такие меры бессмысленно.

В резервуар встраиваются дополнительные контуры – это металлические трубы-спирали. Жидкость в спирали, не имеет прямого контакта с теплоносителем в теплоаккумуляторе для отопления дома. Это могут быть контуры:

ГВС;
низкотемпературного отопления (теплый пол).

Таким образом, даже самый примитивный одноконтурный котел или даже печка может стать универсальным нагревателем. Он обеспечит весь дом необходимым теплом и горячей водой одновременно. Соответственно производительность нагревателя будет использована в полной мере.

В серийных моделях, изготовленных в производственных условиях, встраиваются дополнительные источники подогрева. Это тоже спирали, только они называются электрическими тэнами. Их зачастую несколько и они могут работать от разных источников:

электросеть;
солнечные батареи.

Такой подогрев относится к дополнительным опциям и не является обязательным, учитывайте это, если решили сделать теплоаккумулятор для отопления своими руками.

Рейтинг теплоаккумуляторов

Производители выпускают буферные емкости разных типов. На рынке представлены простые модели с пустотелой конструкцией, устройства с одним или двумя теплообменниками, встроенными бойлерами. Наша команда VyborExperta.ru проанализировала теплоаккумуляторы для системы отопления ведущих производителей.

Изучались надежность, ремонтопригодность, устойчивость к внешним воздействиям. Эксперты проверяли функциональность, эффективность теплоизоляции, соответствие технических характеристик паспортным данным. Учитывались отзывы владельцев, мнения теплотехников, доступность сервисного обслуживания.

Особое внимание мы уделили следующим параметрам оборудования:

Объем емкости – чем больше теплопотери в доме и ниже КПД котла, тем больше потребуется теплоносителя;
Максимальная и рабочая температура нагрева – от этих показателей зависит экономичность работы котла;
Максимально допустимое давление в системе – рекомендуемое давление в системе отопления небольшого загородного дома и роскошного особняка в 2-3 уровня имеет разные значение. Характеристики аккумулятора должны соответствовать этим показателям;
Габариты оборудования – от параметров емкости зависит возможность установки тепловой техники в домашней котельной;
Наличие теплообменника – улучшает общее КПД системы;
Используемые материалы – зависит вес буферной емкости, устойчивость к коррозии и перепадам температур.

Не все теплоаккумуляторы соответствовали требованиям, которые предъявляются к надежной тепловой технике. Отсутствие защиты от перегрева, высокий коэффициент теплопотерь, слабая теплоизоляция, непродолжительный срок гарантии – оборудование с такими характеристиками исключалось из рейтинга.

Принцип работы

Принцип работы такого устройства, как тепловой аккумулятор для отопления, основывается на применении высокой теплоемкости воды. К верхнему патрубку на баке подключается трубопровод котла, который подает горячую воду. К нижнему подключается отводящий из бака холодную воду циркуляционным насосом. Так, горячая вода подается из котла в бак, а холодная – возвращается в котел. Насос отбирает из нижней части бака холодную воду до того момента, как весь бак не заполнится горячей водой.

Чем более будет объем вашего бака и мощность отопительной системы, тем это время будет более. Накопители тепла для отопления должны быть такого объема, чтоб его хватило для аккумулирования тепла, которое выделяется при сгорании разовой загрузки топлива.

Принципиальная схема системы отопления с теплоаккумулятором

На второй нижний патрубок бака ставится обратный трубопровод системы отопления, при помощи насоса холодная вода из системы идет в бак. Холодная вода является более тяжелой, чем горячая, поэтому она остается внизу, а при наполнении ею бака она вытесняет горячую воду наверх в трубопровод отопительной системы. И пока холодная вода не наполнит весь объем бака, в систему будет идти только горячая вода.

Теплоаккумуляторы для отопления могут быть с термоизоляцией и без нее. Также в зависимости от того, какая модель и схема отопления с теплоаккумулятором, в баке может быть один или несколько встроенных змеевиков-теплообменников, сделанных из черной стали. Схема отопления с тепловым аккумулятором может быть и с встроенным резервуаром для воды (внутренний бойлер) для снабжения горячей водой.

Теплоаккумулятор с изоляцией

Варианты расположения патрубков тоже могут быть различными. Если не спускать воду и не опускать того, чтоб в систему проникал воздух, срок службы может быть неограниченным.

Принцип работы и конструкция

Главная задача теплового аккумулятора – накапливать дополнительное тепло в своей емкости и в случае, если котел не сможет выделять энергию, выполнять эту функцию за него. Работа подобного устройства способна на несколько процентов снизить уровень потребления энергии, если оно монтируется в электрокотел, а это в свою очередь снижает денежные затраты владельца дома на электричество.

Работает данное оборудование, врезанное в твердотопливный котел следующим образом: при отсутствии источника тепловой энергии в котле, он свою работу прекращает, и соответственно вода в магистральных трубопроводах постепенно начинает остывать. Именно вода выдавливает из бака аккумулятора в систему горячий теплоноситель, что делает ее работу бесперебойной.

Конструкция

По сути теплоаккумулятор, используемый для подсоединения к системе отопления, имеет простую конструкцию: бак с теплоизолированными стенками и несколько патрубков, необходимых для подключения к котлу.

При выборе оборудования следует тщательно рассчитать нужный уровень теплоизоляции его стенок — лучше всего перестраховаться и приобрести емкость с толстыми стенками.

Случаи применения

Специалисты рекомендуют врезать в отопительную систему дома теплоаккумулятор в следующих случаях:

большая ежедневная потребность в горячей воде;
если используется твердотопливный котел (уменьшается количество используемого топлива);
если в доме стоит электрокотел, а в ночное время тарифы на потребление электроэнергии не снижаются.

Зачем нужен

Теплоаккумулятор представляет собой хорошо утепленный резервуар большой емкости, наполненный теплоносителем, водой. За счет высокой теплоемкости воды при нагреве всего объема в емкости аккумулируется значительный запас тепловой мощности, которую можно использовать по назначению в то время, когда котел не справляется или вовсе бездействует.

Это самое простое определение теплоаккумулятора, однако, назначение и область применения у него гораздо шире.

Теплоаккумулятор фактически повышает объем теплоносителя в контуре отопления, теплоемкость и соответственно инертность всей системы. Для нагрева всего объема потребуется больше энергии и времени при ограниченной мощности отопления, но и остывать аккумулятор будет очень долго. По необходимости горячая вода из аккумулятора может подаваться в контур отопления и поддерживать комфортную температуру в доме.

Чтобы оценить преимущества теплоаккумулятора, проще всего рассмотреть для начала несколько ситуаций:

Твердотопливный котел лишь периодически подогревает воду. В момент розжига мощность минимальна, во время активного горения мощность возрастает до максимума, после прогорания закладки она вновь спадает и так цикл повторяется. В итоге температура воды в контуре постоянно колеблется в достаточно большом диапазоне;
Для получения горячей воды требуется установка дополнительного теплообменника или внешнего бойлера с косвенным нагревом, что существенно сказывается на работе контура отопления;
К системе отопления, построенной вокруг твердотопливного котла, подключить дополнительные источники тепла предельно сложно. Потребуется сложная развязка, желательно с автоматическим управлением;
Твердотопливный котел, даже длительного горения, постоянно требует внимания пользователя. Стоит пропустить время закладки новой порции топлива, как теплоноситель в контуре отопления уже начинает остывать, как и весь дом;
Часто максимальная мощность котла бывает избыточной, особенно весной и летом, когда не требуется максимальная отдача.

Решением для всех вышеперечисленных ситуаций становится теплоаккумулятор, притом бескомпромиссным и самым доступным в плане реализации и стоимости. Он выступает в роли узла развязки между твердотопливным котлом и контуром (-ами) отопления и отличной базовой площадкой для включения дополнительных функций.

По конструкции теплоаккумулятор может быть:

«пустым» – простая утепленная емкость с прямым подключением;
со змеевиком или регистром труб в качестве теплообменника;
со встроенным бойлерным баком.

С полным «обвесом» теплоаккумулятор способен:

Накапливать и сохранять значительный объем тепловой энергии, в первую очередь избыточную, с последующей отдачей его в контур отопления. Даже если пропустить одну или две заправки дров, и котел остановится, температура в доме опустится всего на пару градусов. Для электрокотлов есть возможность установить расписание, по которому трата электроэнергии будет происходить только ночью по сниженному тарифу, тогда как днем тепло будет поступать от теплоаккумулятора;
При наличии нижнего теплообменника – подключать дополнительные источники тепла, солнечный коллектор, запасной котел, работающий на газу или дизтопливе, геотермальный тепловой насос;
С вмонтированными ТЭНами использоваться в качестве запасного источника тепла на случай, если твердотопливный котел не работает или отключен для профилактики и ремонта;
При наличии верхнего теплообменника – для подключения контура ГВС или бойлера косвенного нагрева. Некоторые модели теплоаккумуляторов вместо теплообменника снабжаются готовым бойлером, размещенным внутри основной емкости;
Реализовать дополнительную защиту в системах с принудительной циркуляцией на случай отключения электроэнергии, не допуская перегрева воды в котле. Рассматривая емкость как узел гидроразвязки, его можно подключить по смешанной схеме с котлом, выше него и трубами большего диаметра для поддержания естественной циркуляции. В это же время раздача по радиаторам будет осуществляться насосом в принудительном порядке. Даже если электричество отключено или циркуляционный насос вышел из строя, то вода в котле не закипит, а будет циркулировать в малом контуре, завязанном на теплоаккумуляторе.

Против скачков в давлении водоснабжения

Водопроводная сеть часто бывает нестабильной, поэтому элементы системы отопления, использующие ее, могут страдать от скачков давления. Чтобы обезопасить технику, используется гидроаккумулятор для системы отопления. Часто его сравнивают с мембранным расширительным баком, но не все знают, что это не одно и то же.

Гидроаккумулятор в системе отопления

Мембранный бак используется для того чтобы сгладить расширения теплоносителя (воды). А для питьевой воды используется гидроаккумулятор для системы отопления схема установки которого служит для поддержания запаса воды, поддержания необходимого напора, защиты системы от гидроударов.
