Теплоизоляция для труб — подсчет объема и площади теплоизолятора

Разновидности утеплительных материалов

Теплоизоляция труб отопления осуществляется после приобретения материала, но до этого момента необходимо узнать о характеристиках и преимуществах утеплителя, а также области его применения. После этих данных удастся подобрать наиболее подходящий и эффективный вариант.

Пенополиуретан

Данный утеплитель состоит из ребер и стенок, которые образуют цельную конструкцию твердой формы. Он создает теплоизоляционную скорлупу, которая обладает высоким уровнем прочности, при этом достаточно эффективно удерживая тепло внутри отопительной сети. Пенополиуретан обладает такими положительными качествами:

  • не имеет запаха и не является токсичным;
  • не поддается гниению;
  • он экологически безвреден для организма человека;
  • имеет превосходные диэлектрические качества;
  • материал устойчив к разному роду климатических воздействий, благоприятно подходя для использования вне помещения;
  • достаточно крепкий утеплитель, исключающий возможность поломок трубопровода под воздействия механических нагрузок снаружи.

Его единственным ощутимым недостатком является высокая стоимость.

Минвата

Обладая существенным уровнем эффективности, является довольно востребованной среди теплоизоляторов. Она состоит из минеральной ваты, и имеет ряд своих особенностей:

  • вата обладает низким поглощением влаги, благодаря обработке специальными составами в процессе изготовления;
  • высокая степень термоустойчивости, что при нагреве обеспечивает сохранение теплоизоляционных и механических параметров на первичном уровне;
  • является экологически безвредной, не содержа в составе токсических веществ;
  • ей не страшны воздействия со стороны кислот, растворителей и других химических растворов.

Минеральная вата отлично подходит для использования в качестве теплоизолятора для труб отопительных сетей. Она довольно часто устанавливается на трубопроводах, что подвергаются беспрерывному нагреву большой силы.

Вспененный полиэтилен

Не наносит вреда человеческому организму. Он не боится существенных перепадов температур и является устойчивым к воздействию влаги. Утеплитель достаточно популярен среди покупателей. Имеет форму трубки с конкретной толщиной, в которой проделан надрез. Используется в качестве теплоизоляционного материала для труб отопительной сети, а еще при утеплении теплого и холодного водопровода.

Он сберегает свои свойства при использовании совместно с другими стройматериалы, среди которых бетон, известь и прочие.

Пенофол

Этот утеплитель для труб отопления появился на рынке совсем недавно, являясь отражающим теплоизолятором, который состоит из фольги из алюминия и ячеистого полиэтилена. Благодаря 2-м слоям материал обладает превосходными тепловыми показателями, из-за чего он довольно востребован среди покупателей. Фольгоизол имеет ряд особенностей:

  • довольно легкий монтаж, не требующий специальных средств защиты;
  • он экологически безвредный, не выделяющий токсичных веществ;
  • обладает продолжительным сроком службы;
  • имеет широкую сферу использования, подходя для применения как внутри помещения, так и снаружи.

Пенофол распространяется в рулонах с разнообразным уровнем плотности полиэтиленового слоя. При выборе толщины следует отталкиваться от будущих условий использования теплоизолятора. Двойной слой способствует удерживанию тепла в закрытом пространстве, достигая максимально допустимой эффективности.

Зачем нужна теплоизоляция на улице?

Ответ на данный вопрос прост. Речь идет скорее не об утеплении, а о термоизоляции отопительных систем на улице. От качества утепления будет зависеть общий коэффициент полезного действия всего отопления.

Теплоизоляция труб: сравнение видов

Главное не какими материалами проведено утепление, а на сколько качественно произведен монтаж!

Теплоизоляция должна закрыть весь трубопровод от негативных природных явлений и механических повреждений. Утеплитель позволит защитить трубы расположенные на открытом воздухе от преждевременного разрушения и негативного воздействия ультрафиолетовых лучей.

Полимерные образцы устойчивы к коррозии, но они требуют хорошей защиты от морозов, так как подвержены промерзанию, механических повреждений и перетирания, а металлические, более жесткие и надежные на первый взгляд, быстро окисляются и приходят в негодность.

Еще один минус металла – высокая теплопроводность, что не очень хорошо именно для отопительных систем. Правильная тепло и гидроизоляция (утепление) позволит устранить вышеуказанные недостатки, не растрачивая тепло.

Выбор утеплителя каждый выбирает по своим параметрам, основываясь на личные предпочтения и пожелания.

Виды материалов для теплоизоляции труб отопления

Технические решения изоляции труб различаются конструктивно, материалами и характеристиками.

Минеральная вата

Техническая изоляция из каменной ваты базальтовых пород для утепления высокотемпературных трубопроводов выпускается в навивных цилиндрах, плитах и матах, в том числе с односторонним фольгированием. Она химически инертна, биостойка, негорюча, имеет теплопроводность порядка 0,04 Вт/м*К и плотность 100-150 кг/м3.

Пенопласт и пенополистирол

Теплоизоляционные материалы из экструзионного пенополистирола и пенопласта изготавливают в виде плит, сегментов в форме полуцилиндров. Они используются для защиты внутридомовых теплопроводов, сборки закрытого или П-образного короба при прокладке трубопровода в грунте.

Изоляция имеет плотность 35-40 кг/м3, коэффициент теплопроводности около 0,035-0,04 Вт/м*К и низкое водопоглощение, не подвержена гниению, удобна в монтаже. К минусам можно отнести горючесть, узкий диапазон рабочих температур от -600 до +750С. Трубы необходимо обрабатывать антикоррозийным составом перед монтажом в грунте, при открытой прокладке нужно защищать утеплитель от УФ-лучей.

Пенополиуретан

Для утепления труб отопления используются скорлупы ППУ с фольгированным покрытием и без него. Материал отличается низкой теплопроводностью 0,022-0,03 Вт/м*К и водопоглощением за счет закрытой ячеистой структуры, высокой прочностью, длительным сроком службы, не подвержен гниению, быстро монтируется. Скорлупы без покрытия применяются только в помещениях, так как пенополиуретан разрушается под воздействием УФ-лучей.

Утепление трубопроводов большого диаметра может выполнятся с помощью напыляемой пенополиуретановой изоляции. Она имеет повышенную плотность и огнестойкость, значительно сокращает теплопотери благодаря сплошному покрытию без «мостиков холода».

Вспененный синтетический каучук

Каучуковая техническая теплоизоляция производится в рулонах и трубках. Она негорюча, экологически безопасна, стойка к химическим, биологическим воздействиям, имеет плотность 65 кг/м3 и теплопроводность 0,04-0,047 Вт/м*К.

Материалы используются для утепления трубопроводов в помещениях, прокладываемых надземным и подземным способом, могут иметь алюминизированное покрытие для защиты от механических повреждений, УФ-лучей. Основной недостаток — высокая стоимость.

Вспененный полиэтилен

Теплоизоляция для труб отопления из вспененного полиэтилена с упругой пористой структурой используется в любых условиях, не впитывает воду, сохраняет низкую теплопроводность 0,032 Вт/м*к при изменениях температуры. Она выпускается в формате трубок, рулонов, матов, легко и быстро устанавливается.

Материал применяется в помещениях, тепловых пунктах, при прокладке труб на открытом воздухе, в грунте. При надземном монтаже необходимо предусмотреть покровный слой, при подземном — кожух.

Программа расчета теплоизоляции

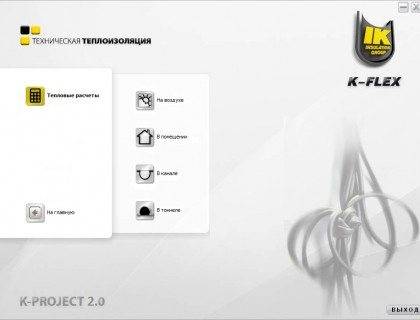

Расчетная программа K-PROJECT предназначена для проектирования инженерных систем различного назначения с использованием в конструкции технической изоляции «K-FLEX», покрывных защитных материалов и комплектующих, основываясь на требованиях, содержащихся в нормах технологического проектирования и других нормативных докуметах:

  • СП 41-103-2000 «Проектирование тепловой изоляции оборудования и трубопроводов»;
  • ГЭСН-2001 Сборник №26 «Теплоизоляционные работы»;
  • СП 131.13330.2012 «Строительная климатология». Актуализированная редакция СНиП 23-01-99;
  • СП 61.13330.2012 «Тепловая изоляция оборудования и трубопроводов».

    Актуализированная редакция СНиП 41-01-2003;

  • ТР 12324 — ТИ.2008 «Изделия теплоизоляционные из каучука «K-FLEX» в конструкциях тепловой изоляции оборудования и трубопроводов.

Программа выполняет следующие типы расчетов:

1. Для трубопроводов:

  • Расчет теплового потока при заданной толщине изоляции;
  • Расчет изменение температуры теплоносителя при заданной толщине изоляции;
  • Расчет температуры на поверхности изоляции при заданной толщине изоляции;
  • Расчет времени замерзания теплоносителя при заданной толщине изоляции;
  • Расчет толщины изоляции с целью предотвращения образования конденсата на поверхности изоляции.

2. Для плоских поверхностей:

  • Расчет теплового потока при заданной толщине изоляции;
  • Расчет температуры на поверхности изоляции при заданной толщине изоляции;
  • Расчет толщины изоляции с целью предотвращения образования конденсата на поверхности изоляции и другие.

Результаты расчетной программы K-PROJECT могут быть использованы при проектировании конструкций тепловой изоляции оборудования и трубопроводов


промышленных предприятий, а также объектов ЖКХ, включая:

  • технологические трубопроводы с положительными и отрицательными температурами всех отраслей промышленности;
  • трубопроводы тепловых сетей при надземной (на открытом воздухе, подвалах, помещениях) и подземной (в каналах, тоннелях) прокладках;
  • трубопроводы систем отопления, горячего и холодного водоснабжения в жилищном и гражданском строительстве, а также на промышленных предприятиях;
  • низкотемпературные трубопроводы и оборудование холодильных установок;
  • воздуховоды и оборудование систем вентиляции и кондиционирования воздуха;
  • газопроводы; нефтепроводы, трубопроводы с нефтепродуктами;
  • технологические аппараты предприятий химической, нефтеперерабатывающей, газовой, пищевой, и др. отраслей промышленности резервуары для хранения холодной воды в системах водоснабжения и пожаротушения;
  • резервуары для хранения нефти и нефтепродуктов, мазута, химических веществ и т.д.

В программе реализован модуль расчета коэффициента теплоотдачи в зависимости от температур теплоносителя и окружающей среды, типа покровного слоя и ориентации трубопровода, позволяющий учитывать эти факторы при расчете теплотехнических характеристик.

В обновленной версии программы K-PROJECT 2.0 реализована возможность составлять рабочую документацию согласно ГОСТ 21.405-93 «СПДС. Правила выполнения рабочей документации тепловой изоляции оборудования и трубопроводов»:

  • техномонтажная ведомость;
  • спецификация оборудования.

При формировании техномонтажной ведомости и спецификации, программа подбирает требуемые типоразмеры теплоизоляционных материалов K-FLEX, рассчитывает необходимое количество покровных материалов и аксессуаров K-FLEX для планируемого монтажа.

Вспененный каучук

Вспененный синтетический каучук с закрытопористой структурой – наиболее универсальный материал для сохранения тепла и холода. Рассчитан на диапазон температур от -200 до +150 °С. Соответствует всем требованиям экологической безопасности.

Применяется как изоляция трубопроводов холодной воды, изоляция труб отопления, часто встречается в холодильных системах и системах вентиляции. Трубы для отопления, проложенные внутри зданий и изолированные каучуком, не требуют установки пароизоляционного слоя.

Внешне похож на вспененный полиэтилен, выпускается также в виде листов и гибких толстостенных труб. Монтаж тоже практически не отличается, за исключением того, что такая тепловая изоляция труб может крепиться на клей.

Пенополистирол (пенопласт, ППС)

Выпускается в виде скорлуп, внешне практически не отличающихся от пенополиуретановых – те же размеры, такое же замковое соединение «шип-паз». Но диапазон температуры применения, от -100 до +80 °С, при всей этой внешней схожести делает невозможным или ограниченным его применение для тепловой изолировки трубопровода отопления.

В СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование» указано, что в случае двухтрубной системы теплоснабжения максимальная температура подачи может достигать 95°С. Что же касается обратных стояков отопления, то здесь не все так однозначно: считается, что в них температура не превышает 50 °С.

Утепление пенопластом чаще используется для труб холодного водопровода и канализации. Однако он может быть использован поверх других утеплителей с более высокой допустимой температурой применения.

Материалу присущ ряд некоторых недостатков: сильногорюч (даже с добавкой антипиренов), плохо переносит химические воздействия (растворяется в ацетоне), осыпается шариками при длительном воздействии солнечного излучения.

Существуют и другие, не полистирольные пенопласты – формальдегидные, или коротко, фенольные. По сути это совершенно другой материал. Он лишен указанных недостатков, успешно применяется как теплоизоляция трубопроводов, но не настолько широко распространен.

Монтаж

Скорлупы закрепляются на трубе с помощью бандажа либо фольгированным скотчем, допускается приклеивание их к трубе и между собой.

Материалы для термоизоляции труб

Традиционно труба имеет округлую форму, и у неё имеется большая площадь, которая контактирует с внешней средой. Из-за этого происходит быстрое остывание теплоносителя, транспортируемого по трубным магистралям. Чем больше диаметр трубы, тем больше теплоотдача, поэтому, чтобы транспортируемый теплоноситель не остывал быстро, необходимо грамотно устроить теплоизоляцию трубопроводов.

Требования к «теплым» коммуникациям

К теплоизолирующим конструкциям сегодня предъявляют следующие требования:

  • используемый для утепления материал должен обладать хорошей пористостью, быть плотным, не должен впитывать влагу;
  • обеспечивать надежную защиту от воздействий внешнего характера и различных агрессивных сред;
  • обеспечивать противодействие перегреву трубопровода внутри и исключать его замерзание снаружи;
  • иметь продолжительный период эксплуатации вне зависимости от того, какой способ установки коммуникаций был использован — подземный или канальный.

Требования к «холодным» коммуникациям

Определенные требования предъявляются по теплозащите холодных коммуникаций:

  • должен обеспечиваться небольшой вес при достаточной плотности;
  • наличие негорючей основы;
  • быстрота и доступность монтажа;
  • низкие затраты на выполнение ремонтных работ и лёгкость демонтажа;
  • приемлемая цена.

Метод определения по заданной величине снижения температуры теплоносителя

Материалы для теплоизоляции труб по СНиП.

Задача такого рода часто ставится в том случае, если до конечного пункта назначения транспортируемая среда должна дойти по трубопроводам с определенной температурой. Поэтому определение толщины изоляции требуется произвести на заданную величину снижения температуры. Например, из пункта А теплоноситель выходит по трубе с температурой 150⁰C, а в пункт Б он должен быть доставлен с температурой не менее 100⁰C, перепад не должен превысить 50⁰C. Для такого расчета в формулы вводится длина l трубопровода в метрах.

Вначале следует найти полное сопротивление теплопередаче Rп всей теплоизоляции объекта. Параметр высчитывается двумя разными способами в зависимости от соблюдения следующего условия:

Если значение (tт.нач – tо) / (tт.кон – tо) больше или равно числу 2, то величину Rп рассчитывают по формуле:

Rп = 3.6Kl / GC ln [(tт.нач – tо) / (tт.кон – tо)]

В приведенных формулах:

  • K – безразмерный коэффициент дополнительных потерь теплоты через крепежные элементы или опоры (Таблица 1);
  • tт.нач – начальная температура в градусах транспортируемой среды или теплоносителя;
  • tо – температура окружающей среды, ⁰C;
  • tт.кон – конечная температура в градусах транспортируемой среды;
  • Rп – полное тепловое сопротивление изоляции, (м2 ⁰C) /Вт
  • l – протяженность трассы трубопровода, м;
  • G – расход транспортируемой среды, кг/ч;
  • С – удельная теплоемкость этой среды, кДж/(кг ⁰C).

Теплоизоляция стальной трубы из базальтового волокна.

В противном случае выражение (tт.нач – tо) / (tт.кон – tо) меньше числа 2, величина Rп высчитывается таким образом:

Rп = 3.6Kl [(tт.нач – tт.кон) / 2 – tо ] : GC (tт.нач – tт.кон)

Обозначения параметров такие же, как и в предыдущей формуле. Найденное значение термического сопротивления Rп подставляют в уравнение:

ln B = 2πλ (Rп – Rн), где:

  • λ – коэффициент теплопроводности утеплителя, Вт/(м ⁰C);
  • Rн – сопротивление теплопередаче на наружной поверхности изоляции, (м2 ⁰C) /Вт.

После чего находят числовое значение В и делают расчет изоляции по знакомой формуле:

δ = dиз (B – 1) / 2

В данной методике просчета изоляции трубопроводов температуру окружающей среды tо следует принимать по средней температуре самой холодной пятидневки. Параметры К и Rн – по приведенным выше таблицам 1,2. Более развернутые таблицы для этих величин имеются в нормативной документации (СНиП 41-03-2003, Свод Правил 41-103-2000).

Изоляционные материалы

Гамма средств при устройстве изоляции весьма обширна.

Их различие состоит как в способе нанесения на поверхности, так и по толщине слоя термоизоляции. Особенности нанесения каждого вида учтены калькуляторами для подсчета изоляции трубопроводов. По-прежнему актуально использование различных материалов на основе битума с применением дополнительных армирующих изделий, например стеклоткани или стеклохолста.

Более экономичными и прочными являются полимерно-битумные составы.

Они позволяют вести быстрый монтаж а качество покрытия при этом получается долговечным и эффективным. Материал, называемый ППУ, надежен и прочен, что позволяет его применение, как для канального, так и бесканального способа прокладки магистралей. Используется также жидкий пенополиуретан, наносимой на поверхность по ходу монтажа, а также и другие материалы:

  • полиэтилен как многослойная оболочка, наносится в условиях промышленного производства для гидроизоляции;стекловата различной толщины, эффективный утеплитель из-за своей невысокой стоимости при достаточной прочности;для теплотрасс эффективно используются минеральные ваты расчетной толщины для утепления труб различных диаметров.

Тепловая изоляция трубопроводов и её суть

Применяя изоляцию теплового вида, производители облегчают себе осуществление тех или иных процессов по технологии. Это решение широко используется во многих сферах промышленности:

  1. Металлургической.
  2. Пищевой.
  3. Нефтеперерабатывающей.
  4. Химической.

Но большего внимания изоляция удостаивается от представителей энергетики. В данном случае объекты теплоизоляции имеют вид:

  • Труб для дыма.
  • Устройств по обмену тепла.
  • Аккумуляторных баков, где хранится горячая вода.
  • Турбин с газом и паром.

Тепловая изоляция трубопроводов используется на аппаратах, которые располагаются как в вертикальной, так и в горизонтальной плоскостях. Это актуальное решение для теплоизоляции оборудования, например резервуаров, в которых хранится вода вместе с теплоносителями. Ряд жёстких требований предъявляется к эффективности изоляционных покрытий.

Теплоизоляция паровых труб

Теплоизоляция паровых труб длительное время осуществлялась с помощью минеральной или стеклянной ваты. Это логично — подобные материалы обладают неплохими эксплуатационными характеристиками, а стоят они очень дешево.

Монтаж также осуществляется просто — с помощью клея вата приклеивается к трубе; для дополнительной прочности может применяться также обмотка толстым скотчем. Однако за последние 20-30 лет появились альтернативные материалы, которые также получили большое распространение:

  • Жидкие изоляторы. Дешево стоят, просто наносятся на трубные конструкции. Процесс монтажа выглядит так — смесь наносится на трубу по всей ее поверхности, после застывания краски-изолятора наносится новый слой. Чем выше температура теплоносителя, тем больше слоев нужно сделать.
  • Фольгированная негорючая изоляция. Основные плюсы — большой срок годности, высокое качество изоляции. Представляет собой листы изолятора, который сверху покрывается слоем фольги для дополнительной защиты. Монтируется материал так: сверху поверхность трубы устилается фольгой-изолятором — края фольги подворачиваются, скрепляются друг с другом с помощью кнопок, штырей или скоб. В конце необходимо нанести гидроизолятор, чтобы избежать появления ржавчины на фольге.

Расчет с помощью онлайн – калькулятора

Помимо инженерных формул существует современный помощник для произведения расчета теплоизоляции. Калькулятор представляет собой бесплатную онлайн программу, для которой не нужна инсталляция и оплата. Зная параметры трубопровода, можно за несколько минут получить точные данные по расчетам.

Правила пользования:


1.Выбирают необходимую задачу:

  • -утепление трубопроводов, чтобы обеспечить нужную температуру на верхнем слое изоляции.
  • -утепление трубопроводов, чтобы предотвратить промерзание жидкости, протекающей в них.
  • -утепление трубопроводов, чтобы исключить образование конденсата на верхнем слое изоляции.
  • -утепление трубопроводов водяных тепловых сетей, имеющих двухтрубную подземную канальную прокладку.

2.Введение параметров для проведения расчета:

  • -материал для утепления, который выбирают из списка.
  • -наружное сечение трубопровода, в миллиметрах.
  • -показатель температуры поверхности, которую утепляют, в градусах.
  • -время, которое необходимо для замерзания жидкости в неподвижном состоянии.
  • -тип покрытия для защиты, из металла или не из металла.
  • -средний показатель температуры теплоносителя, к примеру воды.

3.нажатием на кнопку «рассчитать», получают точные данные по вычислению.

Использование теплоизоляционных материалов в специфических условиях

Решая задачу по утеплению труб с использованием современных материалов, во внимание необходимо принимать не только их свойства, но также учитывать условия окружающей среды. При утеплении коммуникаций, пролегающих на чердаке, следует принимать во внимание, что в этих помещениях преобладает высокая продуваемость и значительный уровень влажности

При резком похолодании на чердачном этаже могут присутствовать отрицательные температуры

По этой причине важной задачей становится предотвращение появления «мостиков холода»

Использование базальтовой ваты или напыляемого пенополистирола на чердаке является наиболее оптимальным вариантом утепления коммуникаций

Важной задачей является выполнение на чердачном этаже грамотной пароизоляции

Если говорить про алюминиевую фольгу, то отдельно в качестве теплоизоляции она не используется по причине высокой теплопроводности. Однако часто её применяют как дополнительный слой или используют для обмотки. Такое решение обеспечивает возможность сохранить температурные показатели транспортируемых по трубам теплоносителей.

При монтаже теплоизоляции труб во время обустройства дачных построек лёгкого типа на грунтах, которые отличаются нестабильностью, от материалов требуется, чтобы они обладали небольшим весом. Например, такой популярный теплоизоляционный материал, как базальтовая вата является более тяжелым по сравнению со своими кварцевыми аналогами. По этой причине его нередко называют «каменной» ватой. Пенопласт по сравнению с ней более легкий теплоизолятор. Поэтому для теплоизоляции коммуникаций, проложенных в легких деревянных дачных домиках, следует применять именно его.

Чтобы избежать сложностей при утеплении труб в частном доме, лучше всего при прокладке коммуникаций использовать изолированные трубы и применять самоклеющуюся изоляцию. С целью устранения ошибок, допущенных при выполнении теплоизоляционных работ, можно использовать дополнительную обмотку. Часто специалисты применяют алюминиевый скотч.

На рынке в большом ассортименте предлагаются жёсткие полуцилиндрические утеплители. Их особенность заключается в том, что их можно использовать для труб определенной формы. Поэтому применять их для широких и узких труб довольно проблематично.

Выбирая материал для теплоизоляции труб, которые располагаются на смежных участках, например, между системами отопления, водопровода и дымоотводами, специалисты в сфере теплоизоляции рекомендуют использовать такой утеплитель, как минеральная вата. Этот материал следует применять в наиболее удобной для владельца объекта форме.

Какую функцию выполняет защита?

Одно из назначений тепловой изоляции оборудования и трубопроводов – в снижении величин по тепловым потокам внутри конструкций. Материалы покрываются защитно — покровными оболочками, которые гарантируют полную сохранность слоя, в любых условиях эксплуатации.

Большое внимание вопросам тепловой изоляции уделяют в разных направлениях промышленности и энергетики. В сооружениях и оборудовании в этих отраслях именно тепловая изоляция становится одним из наиболее важных компонентов

Результатом становится не только снижение потерь по теплу при взаимодействиях с окружающей средой. Но и расширение возможностей по сохранению оптимального теплового режима.

Нормативы к тепловой изоляции трубопроводов

Требования к тепловой изоляции трубопроводов оборудования сформулированы в СНиП. В нормативных документах содержится подробная информация о материалах,

обозначены стандарты к контурам теплоизоляции

В СНиП содержатся следующие рекомендации по теплоизоляции трубопроводов:

  • вне зависимости от того, какую температуру имеет теплоноситель, любая система трубопроводов должна утепляться;
  • применять для создания теплоизоляционного слоя можно как готовые, так и сборные конструкции;
  • защита от коррозии должна быть предусмотрена для металлических частей трубопроводов.

Желательным является использование при изоляции трубопроводов многослойной конструкции контура. В ее состав обязательно должны входить следующие слои:

  • утеплитель;
  • пароизоляция;
  • защита из плотного полимера, нетканого полотна или металла.

В некоторых случаях может быть построено армирование, которое исключает смятие материалов, а помимо этого предотвращает деформацию труб.

Отметим, что большая часть требований, содержащихся в нормативных документах, касается изоляции магистральных трубопроводов большой мощности. Но даже в случае монтажа бытовых систем, нелишним будет ознакомиться с ними и учитывать их при монтаже систем водоснабжения канализации своими силами.

https://youtube.com/watch?v=XYfX7VljTn0

Виды материалов для теплоизоляции труб отопления

Технические решения изоляции труб различаются конструктивно, материалами и характеристиками.

Минеральная вата

Техническая изоляция из каменной ваты базальтовых пород для утепления высокотемпературных трубопроводов выпускается в навивных цилиндрах, плитах и матах, в том числе с односторонним фольгированием. Она химически инертна, биостойка, негорюча, имеет теплопроводность порядка 0,04 Вт/м*К и плотность 100-150 кг/м3.

Монтаж

Трубу оборачивают или обкладывают ватой, обеспечивая равномерную плотность заполнения по всей поверхности. Затем изоляцию, не слишком передавливая, фиксируют с помощью вязальной проволоки. Материал гигроскопичен и легко намокает, поэтому изоляция наружных трубопроводов из минеральной или стеклянной ваты требует установки пароизоляционного слоя из материала с низкой паропроницаемостью: рубероида или полиэтиленовой пленки.

Секреты правильного утепления водопровода

Обязательно рекомендуется составить подробную схему подземных водопроводных коммуникаций в доме и на земельном участке, а также уделить пристальное внимание соединительным элементам. Помните, что всего лишь одна маленькая капля воды, которая замерзла в резьбе, способна их поломать

А трубы в свою очередь не должны подвергаться процессу коррозии, самый оптимальный вариант — металлопластик

Помните, что всего лишь одна маленькая капля воды, которая замерзла в резьбе, способна их поломать. А трубы в свою очередь не должны подвергаться процессу коррозии, самый оптимальный вариант — металлопластик.

Утеплять и подогревать рекомендуется все участки трубопровода, что находятся при отрицательной температуре. Это касается помещений в доме, к примеру, неотапливаемых подвалов, и мест ввода труб в здания.

Для этого принято использовать канализационные трубы из ПВХ диаметром 100 — 150 миллиметров, распилив ее вдоль заранее. Дальше следует отцентрировать и закрепить все при помощи скотча.

Просверлите по высоте несколько отверстий, заполните пространство между трубами строительной пеной из баллончика. По мере заполнения закрывать отверстия вы можете тем же скотчем.

Помните, тёплые водопроводные трубы в зимнюю пору становятся объектами увеличенного внимания со стороны различных грызунов – кротов, крыс и прочей живности. Они способны легко прогрызать утеплитель, асбестовые и пластиковые трубы, считая их наиболее подходящим тёплым местечком.

Защитить от них водопроводные трубы можно, оштукатурив их раствором с битым стеклом, обернув их металлической сеткой, либо при помощи металлического рукава.

На этом процедура утепления трубы завершена. Труба при правильном выполнении инструкции прослужит долго и на высшем уровне, не боясь лютых морозов. Хочется еще раз напомнить, что утепление водопровода следует производить своевременно, не дожидаясь, пока случится разрыв в результате замерзания воды.

Всегда учитывайте водоотталкивающие свойства, долговечность и соответствие теплоизоляционного материала требованиям противопожарной безопасности.

Изоляционные материалы

Гамма средств при устройстве изоляции весьма обширна. Их различие состоит как в способе нанесения на поверхности, так и по толщине слоя термоизоляции. Особенности нанесения каждого вида учтены калькуляторами для подсчета изоляции трубопроводов. По-прежнему актуально использование различных материалов на основе битума с применением дополнительных армирующих изделий, например стеклоткани или стеклохолста.

Более экономичными и прочными являются полимерно-битумные составы. Они позволяют вести быстрый монтаж а качество покрытия при этом получается долговечным и эффективным. Материал, называемый ППУ, надежен и прочен, что позволяет его применение, как для канального, так и бесканального способа прокладки магистралей. Используется также жидкий пенополиуретан, наносимой на поверхность по ходу монтажа, а также и другие материалы:

  • полиэтилен как многослойная оболочка, наносится в условиях промышленного производства для гидроизоляции;
  • стекловата различной толщины, эффективный утеплитель из-за своей невысокой стоимости при достаточной прочности;
  • для теплотрасс эффективно используются минеральные ваты расчетной толщины для утепления труб различных диаметров.

Монтаж изоляции

Расчет количества изоляции во многом зависит от способа ее нанесения. Это зависит от места применения – для внутреннего или наружного изолирующего слоя. Его можно выполнить самостоятельно или использовать программу – калькулятор для расчета теплоизоляции трубопроводов. Покрытие по наружной поверхности используется для водяных трубопроводов горячего водоснабжения при высокой температуре с целью ее защиты от коррозии. Расчет при таком способе сводится к определению площади наружной поверхности водопровода, для определения потребности на погонный метр трубы.

Для труб для водопроводных магистралей применяется внутренняя изоляция. Основное ее назначение – защита металла от коррозии. Ее используют в виде специальных лаков или цементно-песчаной композиции слоем толщиной несколько мм. Выбор материала зависит от способа прокладки – канальный или бесканальный. В первом случае на дне отрытой траншее размещаются бетонные лотки, для размещения. Полученные желоба закрываются бетонными же крышками, после чего канал заполняется ранее вынутым грунтом.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
