Как применять фитинги для стальных труб: компрессионные и металлические

Особенности соединений газовых труб различного типа

Варианты соединения и применение определенного вида фитингов зависит от материала, из которого сделаны трубы.

Для газовых линий могут применяться:

  • стальные трубы, латунные или чугунные фитинги;
  • резиновый гибкий шланг, металлические обжимные втулки и штуцеры;
  • полиэтиленовые трубы, маркированные желтой полосой, латунные фитинги, соединительные детали под сварку и электросварные элементы;

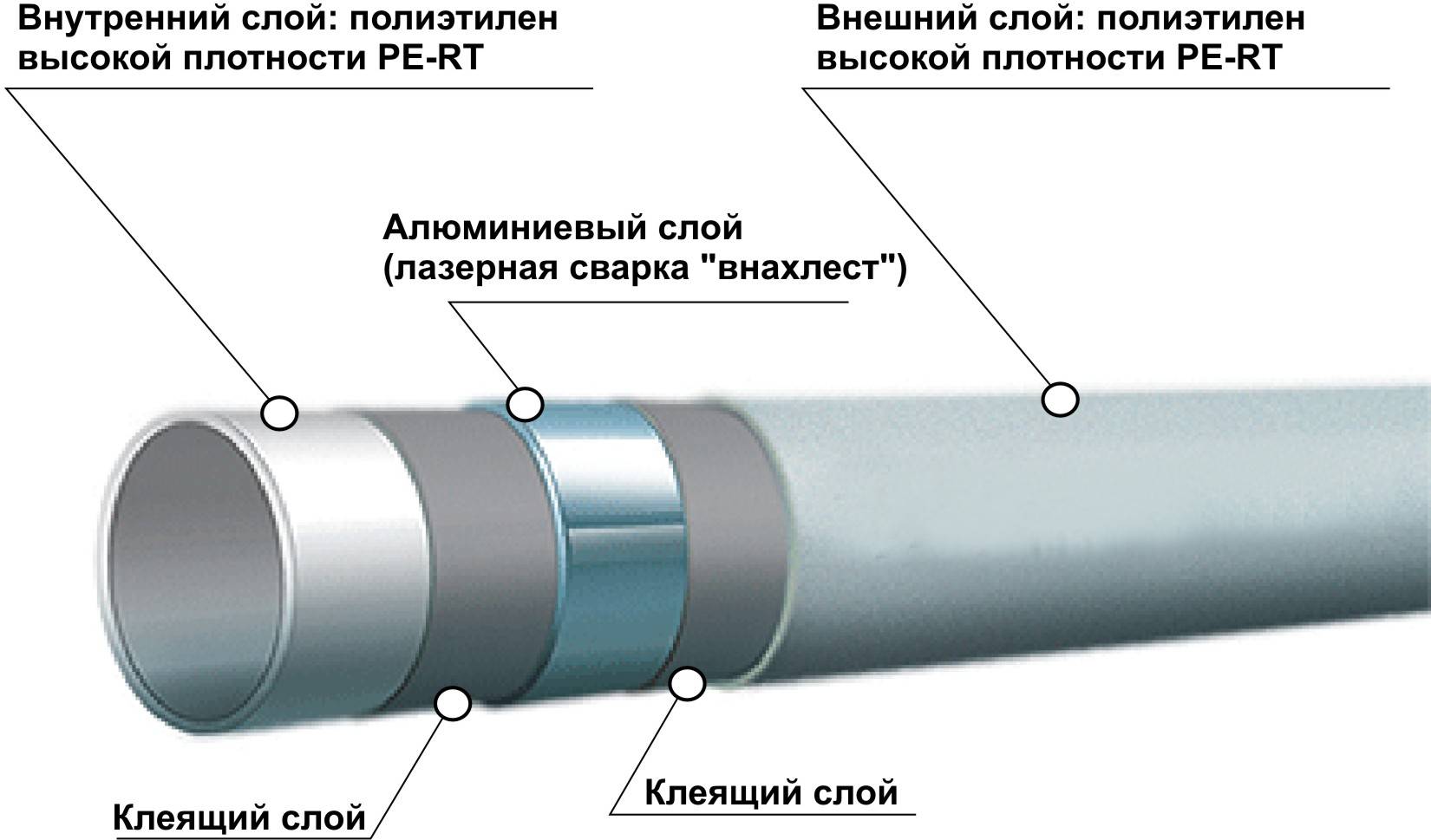

  • металлопластиковые трубы и пресс-фитинги.

Металлические трубы

Комплектующие для строительства внешних газопроводов выполняются из стали. Для их монтажа применяют металлические фитинги из чугуна или латуни под сварку или резьбовые. Причем предпочтительней первый вариант соединений, поскольку он наиболее надежный.

Рекомендуем ознакомиться: Фитинги для монтажа системы отопления

Для герметичности используют ФУМ-ленту.

Гибкие шланги

Допустима подводка к приборам при помощи резиновых труб, но фитинги для их присоединения при этом используют металлические обжимные, которыми обычно гибкие шланги укомплектованы, это обычные штуцеры подходящего диаметра. При соединении следует с усилием натянуть шланг на фитинг и закрепить хомутом из алюминия. Для создания герметичности можно применять солидол.

Пластиковые трубы

Использование полимерных труб в газопроводах встречается реже, хотя антикоррозийные свойства этих изделий и простота монтажа, а также устойчивость к перепадам давления, казалось бы, очень даже важные качества для газопровода. Однако пластик боится механических повреждений, поэтому используют такие трубы в основном для прокладки подземных коммуникаций при соединении бытовых систем с газовой магистралью, имеющую среднюю нагрузку.

Технология установки резьбового фитинга

Для долговременного функционирования трубопроводной системы, способ монтажа элементов которой — резьба соединение.

Необходимо соблюдать следующий порядок и рекомендации:

Подготовить элемент к присоединению

Для этого необходимо проверить целостность самого элемента и, что особенно важно, состояние резьбы.
Произвести герметизацию резьбы. Можно использовать различные герметизирующие материалы

Например, нить Тангит Унилок или ФУМ-ленту.
Закрутить соединение и убедиться в его надежности. Фиксация должна быть стопроцентной, без степеней свободы.
При необходимости осуществить дополнительную обработку поверхностными герметизирующими материалами.
Проверить трубопроводную систему на отсутствие протечек.

Виды фитингов

Если рассматривать указанные детали в зависимости от того, какой диаметр они скрепляют, стоит отметить:

  1. прямые;
  2. переходные.

Итак, первый вариант представляет собой деталь, которая скрепляет конструкции одинакового размера. Второй же вариант объединяет трубы с разными, по диаметру, размерами.

Более того, фитинги можно различать еще и от их назначения:

  • углы, а также отводы (применяются с целью изменить направление труб);
  • коллекторы, тройники (с их помощью осуществляется расхождение конструкции в определенном направлении);
  • крестовины (благодаря такой детали, можно обеспечить ответвление, которое можно сделать в двух направлениях);
  • муфты (такой деталью сцепляют абсолютно одинаковые конструкции труб);
  • колпаки, заглушки (используются, чтобы осуществить герметическую заделку того или другого конца трубы);
  •  переходники (можно соединить разные типы конструкций);
  • штуцеры (в большинстве случаев используются, чтобы соединить гибкие трубы).
  • другие варианты.

Фитинги, которые изготовлены из настоящего металла тоже можно, поделить на несколько видов:

  • резьбовые;
  • обжимные;
  • сварные;
  • фланцевые.

Фитинги для металлических труб резьбовые, каталог которых можно найти на страницах интернета, отличаются между собой.

Итак, фитинги для металлических труб резьбовые, в большинстве случаев, применяются при работах с газопроводными конструкциями из стали, и при установке водопроводных элементов. Такие экземпляры производятся со специальной резьбой в форме цилиндра. Чтобы обеспечить хорошее герметическое соединение, специалисты используют специальную льняную нить, которая предварительно смочена суриком. Более того, эффективность герметического действия обеспечивается использованием уникальной уплотняющей нитки.

Фитинги для металлических труб каталог показывает нам не только варианты таких конструкций, но еще и описание к каждой из них. Стоит отметить тот факт, что данные элементы, которые предназначены для использования с газопроводными конструкциями, изготавливаются из такого материала, как сталь, а так же чугун. Их поверхность, что строго контролируется при изготовлении, не должна характеризоваться любыми инородными включениями, а также теми или другими раковинами. Торцовые стороны фитинга обязательно перпендикулярны к осям проходов.

Теперь рассмотрим такой вариант, как обжимный.

Данный вариант фитинга позволяет скрепить трубы, а при этом не использовать сварки, а также резьбы, что достаточно удобно. Такие элементы могут характеризоваться одним, или же двумя кольцами, благодаря которым осуществляется уплотнение. При использовании этого варианта, вы можете быть уверенными в том, что герметизация, а также обхват труб газа в полной надежности. А еще данные фитинги пользуются своей популярностью благодаря тому, что их монтаж, а также разборка, осуществляется достаточно быстро и легко. Очень часто такие детали используются при обвязке тех или других приборов КИПиА, а также в работе метрологов. Их можно уверенно использовать с системами, которые находятся под давлением высокого уровня.

Третий вариант представляет собой детали, которые характеризуются гладкими концами, а также используются исключительно при сварочных работах.

Выбор фитингов для системы водоснабжения

Монтаж фитингов

Прежде, чем приобретать аксессуары для водоснабжения стоит познакомиться с некоторыми рекомендациями  специалистов:

  • Для стыковки полимерных труб, применяются компрессионные фитинги: муфты, тройники, переходники.
  • При установке на полимерные трубы резьбовых фитингов, необходимо обеспечить легкий доступ к ним для быстрого устранения протечки.
  • Резьбовые фитинги для полимерных труб следует подбирать такие, чтобы они надевались на трубы с некоторым усилием, что предотвратит течь системы.
  • Если не удается избежать в пластиковых трубах резьбового соединения, для надежности лучше применять фитинги «американка».
  • Скреплять металлополимерные трубы лучше металлическими или пресс-фитингами и армированными комбинированными резьбовыми обжимными деталями.
  • Выпускаются металлополимерные трубы, монтаж которых выполняется сваркой. Это улучшает надежность соединения и увеличивает сопротивление системы к восприятию нагрузок.
  • Металлические трубы соединяются резьбовыми металлическими фитингами, изготовленными из аналогичных материалов (см. Стальные трубы водоснабжения: разновидности, классификация, нюансы монтажа). Однако, бывают исключения. Например, латунные фитинги можно использовать на стальных или чугунных трубах — они довольно прочные и не подвергаются деформации и коррозии. Для медных труб должны применяться только медные фитинги – элементы системы соединяются пайкой.

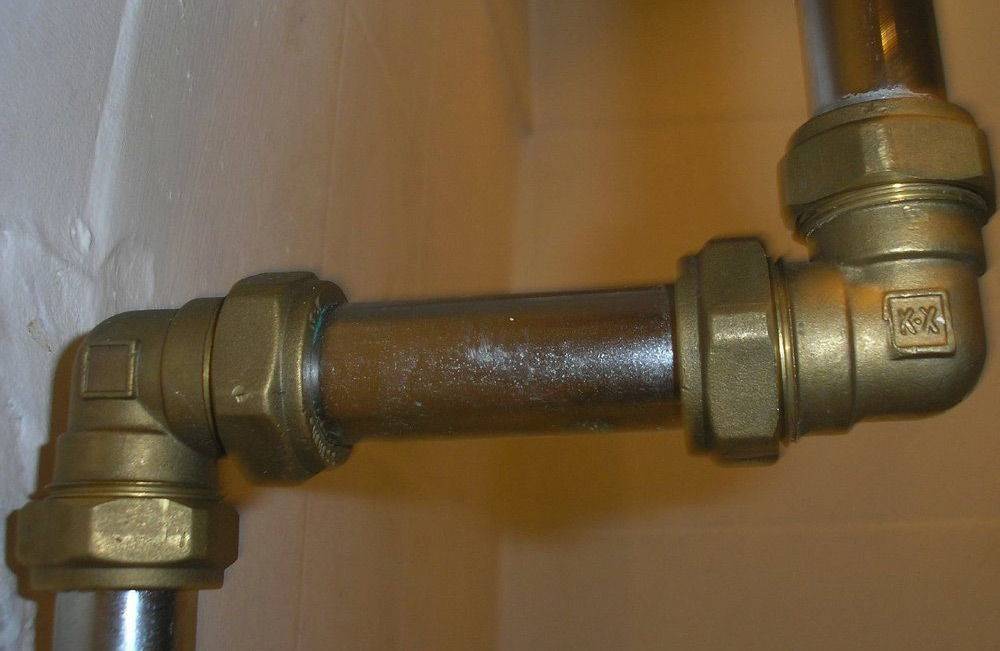

Монтаж муфт обжимных для стальных труб

Чтобы корректно установить эти детали, вам придётся выполнить следующие действия:

  1. Обрежьте трубу и зачистите срез от заусенцев как снаружи, так и изнутри.
  2. Наденьте на полученный сегмент обжимную гайку.
  3. Затем натяните на трубу обжимное кольцо.

Вставьте трубу в корпус фитинга, после чего затяните гайку на корпусе. Двигаясь по резьбе, она вдавит обжимное кольцо в трубу так, что в результате получится герметичное соединение. При закручивании не применяйте чрезмерных усилий, а тем более рычагов. Гайка может передавить соединение или лопнуть.

К недостаткам такого соединения следует отнести низкую механическую прочность. При сильной вибрации или от удара может появиться течь. Но ведь стальные трубопроводы как раз и монтируются для обеспечения максимальной надёжности системы водоснабжения! Действительно, явное противоречие. К тому же, присутствующий в обжимной муфте для стальных труб резиновый уплотнитель полностью нивелирует такое востребованное качество, как термостойкость.

При выборе обжимной муфты обратите внимание на предельное давление рабочей среды в трубопроводе, которое не выведет соединение из строя. Ниже приведённая таблица поможет вам разобраться в этом вопросе

В ней представлены усреднённые данные при соединении стальных бесшовных труб холодной выработки с помощью муфты со стальной зажимной гайкой.

Обжимные муфты крепятся при помощи специальных инструментов

Единица измерения давления – бары. Напоминаем: 1 бар≈1 атм.≈0,1 МПа.. Pmax – максимальное давление.

Таблица 1

Разрывное давление трубыPmax трубыPmax муфты при периодических скачкахПостоянное Pmax муфты
240704070
290906090
34011070100
40013085120
460155110140
490165115150
530180125160
616210145200
740250185240
920320225310
1230420290400
1400490370470
1850580460550

Нередко возникает необходимость реконструкции стального трубопровода. Тогда для предотвращения раннего появления коррозии в качестве новых труб рекомендуется использование изделий, произведённых из современных материалов, например, из полипропилена. Чтобы не возникли протечки, в этом случае рекомендуется соединять трубы с помощью фитингов, выполненных из стали, поскольку у полипропилена более высокий линейный тепловой коэффициент расширения.

Видео описание

В видео показано как собирать фитинг ПНД:

Подобный способ рекомендован для устройства каналов, которые не подвергаются высокому давлению. Соединения также могут быть реализованы двумя путями: Компрессионные фитинги достаточно прочно закрепить. Раструбный узел устраивается редко, так как выделяется относительно слабой герметичностью. Монтаж подразумевает вставку одного патрубка в другой и размещение между ними уплотняющей резиновой прокладки.

Фитинги

В зависимости от конструктивного исполнения фитинги могут быть использованы в качестве соединительных деталей на прямом участке, разветвлённых и поворотных. Также рассматриваются варианты переходников относительно диаметров труб и разнородных материалов. Отдельным видом являются заглушки.

Соединение ПНД трубы фитингами производится в 4 действия:

  • выбор муфты в соответствии с диаметром и глубиной погружения в неё патрубка;
  • обеспечение максимального скольжения посредством мыльного раствора;
  • раскручивание гайки и вставка трубы до нужного предела.

Завершающим действием является фиксация изделий. Для этого нужно до упора затянуть прижимную гайку. От степени затягивания зависит уровень герметичности узлового соединения.

Монтаж

Что входит в комплект

В комплект муфты обжимного типа входят:

  • металлический корпус, на котором размещена зажимная гайка;
  • прижимное и зажимное кольцо;
  • кольцеобразный уплотнитель.

Алгоритм монтажа

С помощью обжимных фитингов надежно соединяются стальные со стальными, чугунные с чугунными, пластиковые с пластиковыми изделиями. А вот муфта Гебо представляет возможным соединять между собой также трубы из разных материалов. Для обеспечения качественной стыковки, следует придерживаться схемы монтажа:

  1. Очистить торцы соединяемых труб от ржавчины, грязи, краски.
  2. Выровнять торцы соединяемых стояков, что обеспечит качественную стыковку.
  3. На окончании обрезанной трубы зафиксировать зажимную гайку.
  4. Собрать муфту, для чего разместить внутри ее прижимное, зажимное кольцо, а также уплотнитель.
  5. Без фанатизма, затянуть гайку на соединительной детали. Во время этой операции кольца внутри конструкции зажимаются, обеспечивая, таким образом, полную герметичность стыка.

Из чего производят

В качестве материалов, для производства изделий используют оцинкованную сталь, ковкий чугун, нержавейку. Благодаря высокой прочности, твердости, антикоррозионной стойкости, иным положительным свойствам указанных материалов, элементы для стыковки служат надежно на протяжении длительного промежутка времени.

Разъемные соединения

При сборке канализационных трубопроводов, по которым жидкость передвигается самотеком, можно использовать самые простые способы соединения:

  • Соединения в раструб. В этом случае, один конец трубы аккуратно вводится в раструб другого элемента. Для обеспечения герметичности соединения используются эластичные манжеты из резины или силикона.
  • Соединение фитингом. В этом случае, для соединения двух элементов трубопровода применяют специальную деталь – фитинг.

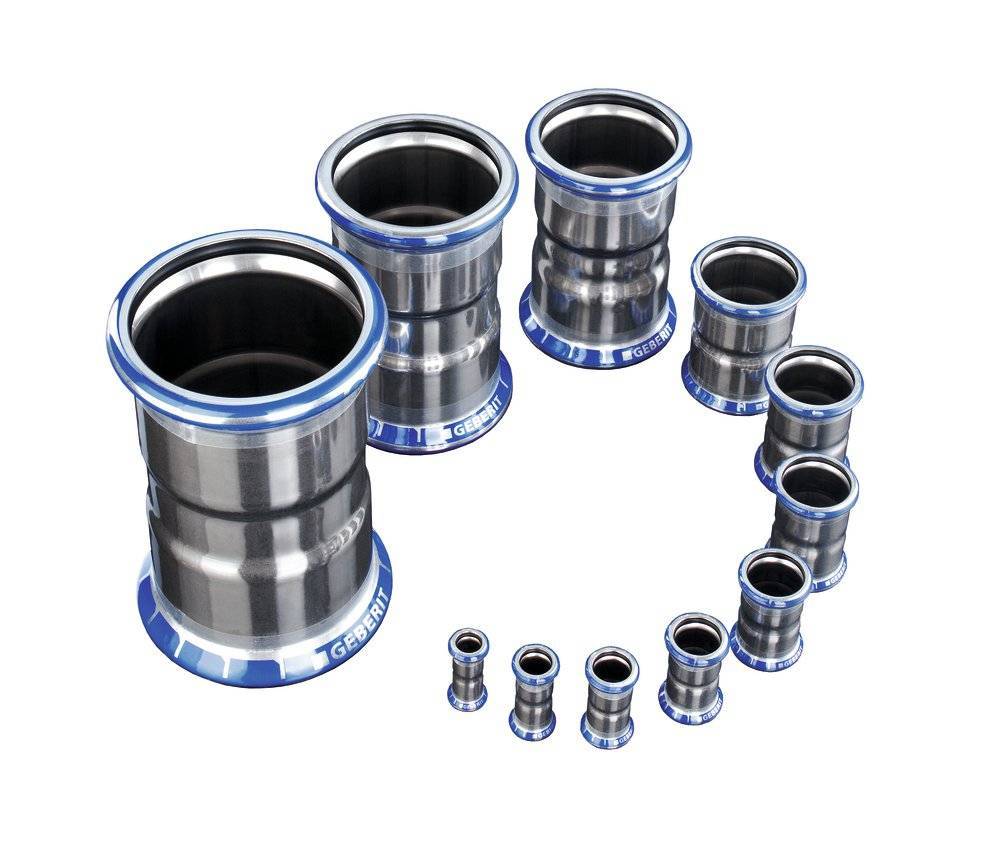

Соединительные муфты

При сборке трубопроводов широко применяют муфты соединительные. Эти детали выполняют из полиэтилена, используя метод экструзии. Использование муфт соединительных позволяет быстро и без применения специального оборудования произвести соединения элементов трубопровода. Основные плюсы, которые дает применение этого метода:

  • Надежность крепления и длительный срок использования трубопроводов.
  • Высокая степень устойчивости к механическим воздействиям и к перепадам температуры.
  • Широкая область применения. Этот тип соединения применяется при монтаже трубопроводов практически любого назначения.
  • Дешевизна. Муфты из полиэтилена стоят недорого.

Для сборки трубопроводов используют две разновидности муфт:

  • Компрессионные. Этот тип соединительных элементов выпускается с двумя видами резьбы – наружной и внутренней. Использование компрессионных муфт разрешается при сборке систем подачи газа и воды.
  • Соединительные. Самый простой вариант муфты, позволяет произвести соединения элементов, имеющих равных диаметр.
  • Редукционная. Этот вид муфт незаменим, если необходимо соединить элементы трубопровода разного размера.

Компрессионные фитинги

Несложно осуществить соединение ПНД труб компрессионными фитингами. Работа выполняется так:

  • Разбирают фитинг компрессионный, вывернув гайку накидную.
  • Конец трубы подготавливается для соединения: очищается от загрязнений, на конце нужно снять фаску.
  • На трубе делают отметку маркером, помечая глубину, на которую труба войдет в фитинг.
  • Чтобы облегчить введение трубы в фитинг, ее конец смазывают силиконовой смазкой или просто жидким мылом.
  • После того как труба войдет в фитинг на необходимую глубину (введение осуществляется с усилием), останется только завернуть на место гайку.

При помощи этого метода можно выполнить соединение полиэтиленовых труб с металлопластиковой деталью или деталями из полипропилена.

Фланцы

Нередко используется и фланцевое соединение ПНД труб. Этот вариант выбирают если нужно соединить ПНД трубы большого диаметра – 110 мм или более, или же состыковать трубы ПНД со стальной магистралью.

Также при помощи фланцев выполняется соединения ПНД труб с дополнительными элементами, такими как краны, насосы, клапаны. Соединение является разъемным. Фланцевая муфта состоит из двух элементов:

  • компрессионного;
  • монтажного.

Компрессионная составляющая используется со стороны соединения с полипропиленовой трубой. Вторая часть представляет собой обычный фланец, который крепится к трубе из металла или присоединяемого элемента, например, патрубка насоса.

Характеристики

Гофрированную трубу армируют при помощи стальной проволоки, она делает ее более прочной.

Внутренняя оболочка двустенных изделий может быть гладкой из ПВД и гофрированной из ПНД. Благодаря этой конструкции, труба обладает высокой кольцевой жесткостью и способна выдержать большую нагрузку.

Двустенная ПНД труба имеет гладкую внутреннюю поверхность, что значительно облегчает монтажные работы для кабеля.

Каждое изделие обладает своими особенностями и имеет свой диаметр.

К примеру, труба ПНД 63 имеет большую стойкость  к воздействию бактерий, чем остальные.

Труба другого типа — Труба ПНД 110 мм— морозостойкая, не требующая дополнительных утеплительных мероприятий.

Труба ПНД 160  монтируется с помощью полиэтиленовых фингов.

Трубы ПНД 32 в основном соединяют с использованием сварки. Нужно учитывать, что  труба ПНД 50 или другая по размеру должна быть одной марки.

Отдельные участки гидромагистрали могут сочленяться 2 способами:

  • разъемный;
  • неразъемный.

Неразъемный способ соединения чаще применяют, если планируется подача воды в нее под давлением.

Фрагменты трубопровода крепятся механической или электрогидравлической сваркой.

При монтаже самотечной системы создаются разъемные трубопроводы. Например, в канализации, куда вода не поступает под давлением. Также разборный способ используется при сборке устройств с малым сечением.

Разъемное соединение труб бывает фланцевое, муфтовое, цанговое обжимное, имеется в виду используя фитинги.

Также монтирование соединительных запчастей производят в предполагаемом месте ремонтных работ, где подключаются дополнительные элементы или наблюдается смена конфигурации.

 Разновидности элементов

Фитинги, используемые для сборки элементов в единую сеть, бывают разных видов. Для их изготовления используют полипропилен, а также они могут быть латунными.

В связи с применением они делятся на категории:

  • Компрессионные фитинги используются для соединения труб ПНД одинаковых диаметров;
  • Собирание трубопровода из труб с различным сечением;
  • При создании разветвления, соответствующего общей схеме водопровода;
  • При стыковке труб ПНД с различной арматурой;
  • При выполнении магистральных поворотов;
  • При установке заглушки.

Чаще применение этих соединительных элементов используется в разборных конструкциях, но имеются разновидности, которые применяются для создания цельной сети — электросварочные или сварные фитинги.

Виды  фитингов

По особенности конструкции фитинги бывают нескольких видов:

  • Соединительная муфта для ПНД труб. Они подразделяются на равнопроходную (для участков с одинаковым сечением), фланцевую( с толстыми водопротоками), и компенсационную (соединение магистралей разных по диаметру).
  • Отводы. Применяются при формировании поворотов.
  • Переходники. Используются при присоединении арматуры различных видов или участка трубы другого по материалу.
  • Тройник и крестовина. Применяют при создании разветвлений.
  • Заглушка. Применяется для перекрывания воды или газа, поступающих в систему.

Особенности фитингов

Типоразмеры стальных деталей для соединения труб, представленных на современном строительном рынке, охватывают всю линейку, которая может применяться в проектах транспортировки рабочих жидкостей. Диаметры стальных изделий могут быть выражены в миллиметрах (мм) — метровый ряд или дюймах (inch, in или ″). Наружные диаметры и типоразмеры составляют от 3,2 мм (1/8») до 123,8 мм, что, соответственно, составляет 4 и 7/8 дюйма.

Достоинства

Основным преимуществом стальных соединительных элементов является широкий ассортимент и стальная прочность. Применяя различные детали в составе трубопровода, можно легко добиться как требуемого угла поворота трубы, так и организации ответвления.

С применением нужных элементов можно изменить диаметр трубопровода и организовать заглушку. Установка трубопроводной арматуры с использованием соединительных деталей также не вызовет затруднений.

К плюсам данных изделий относится возможность выбора по типу присоединения к трубопроводу:

  • сварка или резьба;
  • обжимной способ;
  • соединение с применением пресс техно или фланцевое соединение.

Недостатки

К недостаткам стальных изделий можно отнести:

  1. Большой вес. При больших объемах работ это будет ощущаться.
  2. Недостаточную пластичность. Свойство, которое отсутствует у полипропиленовых труб и деталей для их соединения.
  3. Подверженность стали коррозионному воздействию. Применение антикоррозионных покрытий позволяет свести негативные последствия к минимуму.

Срок службы, возможно, и мог бы стать одним из минусов, но с учетом других компонентов трубопроводов и материалов таковым, скорее, не является.

Что такое цанговый фитинг?

Чтобы разобраться в данном вопросе, нужно понимать определение двух терминов: цанга и фитинг.

На рынке представлено изобилие фитингов из разных материалов: пластиковых, медных, стальных и т.д.


Монтаж цангового фитинга на пластиковую трубу (вид в разрезе)

Они могут использоваться как для простого соединения двух трубок одинакового диаметра, так и как переходники между трубами разных диаметров, разных материалов (к примеру, переход с медных труб на металлопластиковые), выполнять функции тройников, крестовин, углов, заглушек и т.д.

Благодаря цанговой фиксации фитинга, такое соединение не требует специальных знаний, инструментов или больших физических затрат. Но при этом соединения, произведенные данным способом, являются герметичными и долговечными.

  • цанговые фитинги могут использоваться при монтаже трубопроводов, транспортирующих горячую и холодную воду, газы, масла, химические среды;
  • температура транспортируемой среды не должна превышать 175ºC;
  • допустимое давление не превышает 1,6 МПа;
  • внутренний диаметр зажимных соединителей для пластиковых, металлопластиковых или медных труб представленных на строительном рынке, варьируется в пределах от 8 до 100 мм;
  • цанговой фитинг может быть прямой, угловой, тройниковый, крестовой и т.д.

Виды цанговых фитингов

  • прямой цанговой фитинг или муфта. Данный тип используется для соединения отрезков труб одного диаметра из одинакового материала;
  • переходной фитинг требуется в случае необходимости соединить трубы разного диаметра или для перехода между трубами из разных материалов (к примеру соединение металлопластиковых и металлических труб);


Виды цанговых фитингов (отвод, тройник, муфта, настенное крепление)

  • угловой или отводный соединитель используют для обустройства углов и поворотов от 45 до 120 градусов;
  • крестовина – элемент, позволяющий осуществить разводку потока в две стороны;
  • тройник используют в случае необходимости одностороннего ответвления от потока;
  • штуцер служит переходником с трубы на шланг;
  • заглушка нужна для перекрытия потока в конце трубопровода.

Преимущества и недостатки

Цанговой фитинг – наиболее популярный соединительный элемент. Это обусловлено рядом его неоспоримых преимуществ:

  • доступная стоимость;
  • широкий модельный ряд;
  • наличие в ассортименте любых профильных магазинов;
  • легкость монтажных работ, с которыми справится каждый потребитель;
  • возможность монтажа подручными средствами без приобретения какого-либо специального оборудования;
  • герметичность и высокая надежность стыков металлопластиковых, пластиковых или медных труб;
  • долговечность;
  • возможность повторного использования соединительных элементов. Благодаря этому цанговые фитинги удобно использовать даже во временных конструкциях;


Для монтажа цанговых фитингов не требуется особый инструмент Однако существуют и некоторые недостатки:

от времени зажим цанги ослабевает, поэтому существует необходимость периодически подтягивать зажимную гайку;
следствием первого недостатка является категорический запрет на замуровывание цанговых соединителей в стены

Они должны быть всегда доступны для профилактического обслуживания и ремонта;
установка цанговых фитингов хоть и не требует особых знаний и навыков, однако требует ума и осторожности. Затягивать их нужно чувствительно, чтобы не треснула цанга или гайка (особенно это касается пластиковых соединителей).

Разновидности обжимных фитингов

Создание соединений для ПНД и металлических труб может выполняться с помощью нескольких типов компрессионных фитингов. Основные из них:

  1. Муфта равнопроходная. Концы этого стыковочного приспособления обладают идентичным диаметром. Такие элементы применяются, когда нужно обеспечить надежное и герметичное соединение отдельных участков водопроводной системы, имеющих одинаковые размеры сечения.
  2. Муфта компенсационного типа. Этот элемент позволяет устанавливать трубные изделия разных диаметров.
  3. Фитинг типа «резьба/пластик». Комбинированная стыковочная деталь, которая пригодится для соединения элементов из металла и полимеров. Изделие выполнено в виде прочной пластмассовой втулки с установленной закладной частью. Чаще всего закладка сделана из латунного сплава. В этой разновидности фитингов может быть и внутренняя, и внешняя резьба.
  4. Фланец. Эта деталь используется, когда трубные изделия соединяются с прочими материалами или если требуется установка вспомогательной демонтируемой арматуры. Фланцы могут изготавливаться из полиэтилена или комбинированных материалов.
  5. Отводы. Такие обжимные фитинги применяются на участках, где имеются изгибы. Полиэтилен — довольно гибкий материал, однако в инженерных коммуникациях он постоянно подвергается нагрузке, поэтому при их устройстве запрещается оставлять слишком острые углы. Отводы дают возможность изменить направление трубопровода. Стандартные модели предусматривают уклон в 90, 66 и 45 градусов.
  6. Крестовины и тройники. С помощью таких фитингов можно состыковать тот или иной участок системы с прочими элементами. Эти разветвления могут иметь одинаковый или разный диаметр.
  7. Заглушки. Применяются на участках трубопровода, в которых нужно оставить «глухую» часть. Это нужно, если отдельный участок системы не будет применяться для водоснабжения, либо когда обустраивается вывод, запуск которого будет выполнен позднее.

Область применения

Компрессионный (ещё одно название прижимного фитинга) соединитель применяется в коммуникациях различного назначения:

  • частном доме;
  • многоэтажной застройке;
  • коммунальных сетях;
  • промышленных трубопроводах.

Им удобно монтировать стыки в угловых поворотах, на ответвлениях, при стыковке каналов разных диаметров. Устройство незаменимо при ремонте трубопроводов, когда в соединениях сгнивает резьба, а нарезать её заново нет возможности.

С помощью прижимных элементов монтируются не только металлические, но и металлопластиковые каналы. Соединители выдерживают любую рабочую среду: горячий пар, воду, газы, нефтепродукты.

Об устройстве и монтаже обжимных устройств рассказывается в этом видео:

Соединение при помощи фитингов

Монтажные элементы, применяемые при сборке трубопроводов, различаются по виду и области применения. Виды фитингов:

  • прямые предназначены для стыковки двух элементов системы в одной плоскости;
  • переходники нужны при соединении заготовок разного диаметра, часто необходимы при ремонте старых трубопроводов;
  • поворотные, позволяют менять направление потока;
  • торцевые заглушки необходимы при изменении схемы прокладки трубопровода;
  • разводные (тройники, крестовины) нужны при врезке в магистральные линии или при монтаже отводов;
  • штуцеры – гибкие фитинги, используемые при подключении к запорной арматуре.

Для фитингового соединения без резьбы используют обжимные или компрессионные фитинги. В конструкции предусмотрено уплотняющее кольцо, оно фиксируется регулируемым зажимом. С помощью таких фитингов несложно соединять трубы без сварки. Стык плотно и герметично фиксируется с двух сторон. По прочности такое соединение превосходит сварочный шов. Фитинги используют при монтаже труб в технологических системах, где создается высокое давление. Их применяют при разводке водопровода, монтаже теплосистем. Специального оборудования для фиксации фитингов не требуется. Их выпускают для пластиковых и металлических труб.

Правила выбора

При покупке изделий нужно убедиться, что на их внешней и внутренней поверхностях нет дефектов и лишних образований. Сечения фитингов и стыкующихся труб совпадают. А торцевые плоскости находятся точно под 90 градусов относительно продольной оси.

Колебания температур заставляют металлические поверхности расширяться, что обычно приводит к смещению металла. Модели с уплотнительными кольцами помогут сохранить герметичность.

Детали из латуни, а особенно из чугуна, имеют внушительный вес. Слишком легкие изделия изготавливают из сплавов низкого качества. Качество фитингов определяет их маркировка. Она должна быть глубокой и выпуклой, а все буквы четко различимы.

Компрессионные фитинги для металлопластиковых и труб PEX

Соединяя друг с другом РЕХ и металлопластиковые трубы, используют две разновидности компрессионных фитингов: концевой адаптер (на резьбе) и компрессионный фитинг со встроенным штуцером.

Компрессионные фитинги со встроенным штуцером

Такие компрессионные фитинги наиболее популярны. Корпус со штуцером, в данном случае, имеют неразъемную конструкцию.

Нередко встречаются и обжимные фитинги с выступающими на 5 мм за уровень накидной гайки штуцерами. Таким образом снижается вероятность залома трубы во время сборки магистрали.

Компрессионные фитинги для труб из сшитого полиэтилена (РЕХ) конструктивно отличаются от своих аналогов, предназначенных для металлопластиковых труб.

Корпус таких фитингов выполняется из латуни, в том числе и антикоррозийной.

В ассортименте большинства производителей есть фитинги с покрытием из никеля или без покрытия.

Кроме указанных критериев, фитинги разделяют по форме и диаметру подсоединяемого трубопровода.

Резьбовые обжимные адаптеры

Компрессионные фитинги, оснащенные резьбовым адаптером, состоят из гайки (обжимной), вставного штуцера и цанги.

Данную разновидность компрессионных фитингов для труб используют в роли конечных соединителей для стыковки трубопровода с отводами коллекторов, радиаторов и трубопроводной арматуры.

Резьбовые адаптеры различают по следующим параметрам:

  • по типу трубы, которая соединяется с фитингом;
  • по диаметру и толщине стенок соединяемых труб;
  • по типу (метрическая/дюймовая) и величине резьбы обжимной гайки;
  • по типу уплотнения патрубка (бывает плоским и конусным).

Актуальность использования резьбового адаптера с конусным уплотнителем проявляется во время его стыковки с выходным патрубком, оснащенным внешней резьбой и внутренней проточкой в виде обратного конуса. Благодаря применению конусного резьбового адаптера, можно абсолютно герметично состыковать трубы из полиэтилена или металлопластика. Это достигается за счет надежной фиксации конуса адаптера в обратном конусе патрубка.

Большое распространение получили соединения с конусным уплотнением стандарта «Евроконус». Этот вариант соединителей имеет выходной патрубок на 3/4 дюйма (по наружной резьбе) и такой же размер резьбы обжимной гайки.

Кроме «Евроконуса», применяют и адаптеры на 1/2 дюйма, но они встречаются реже.

Обжимные фитинги для труб из металлопластика имеют два существенных различия, по сравнению с компрессионными фитингами для труб ПЭ (РЕХ):

  1. Они оснащены диэлектрическими прокладками, обеспечивающими защиту от коррозии, которая может возникнуть от контакта алюминиевой прослойки трубы и латунного корпуса фитинга.
  2. Имеют дополнительные уплотнительные кольца на штуцере. Роль этих колец – создание надежного герметичного соединения внутренней части трубы со штуцером. Как правило, такие кольца изготавливают из материала EPDM.

Высокий спрос на компрессионные фитинги объясняется легкостью их монтажа и использованием доступных инструментов, не требующих специальных навыков в работе.

Набор для монтажа компрессионных фитингов выглядит следующим образом:

  • труборез;
  • гаечные ключи;
  • калибратор;
  • фаскосниматель.

Последние два инструмента необходимы еще на этапе, предваряющем монтаж. Калибратор обеспечивает подгонку формы трубы, защищая, тем самым, уплотнитель от повреждения в момент монтажа, а фаскосниматель «сглаживает» внутренний срез трубы, также защищая уплотнитель.

Применение компрессионных фитингов для труб позволяет создавать съемно-разъемные соединения, с возможностью замены цанги.

Все участки с использованием компрессионных фитингов в качестве соединителя должны иметь свободный доступ, поскольку такие типы соединений требуют систематического обслуживания.

Читайте материал по теме: Виды фитингов для труб: размеры, назначение и особенности

Виды фитингов для соединения металлопластиковых труб с изделиями из других материалов

В целом, соединение трубных изделий из металлопластика выполняется с помощью фитингов следующих типов:

  • разъёмные (резьбовые либо цанговые). Стоимость подобных деталей достаточно высока, однако возможность многократного использования позволяет сэкономить на приобретении новых образцов. Конструкция разъёмного фитинга включает следующие элементы:
  • покрытую защитным слоем основную латунную часть;
  • обжимное кольцо (открытое) для металлопластиковых труб;
  • резиновую прокладку;
  • пресс-фитинги. После установки таких изделий в металлопластиковую трубу образуется монолитная неразборная система.

Преимуществом пресс-фитинга является то, что соединительные места практически невидимы. Из недостатков подобных деталей домашние мастера выделяют следующий момент: их стыки с металлопластиковой трубой боятся морозов. То есть существует вероятность разрыва соединения. Поэтому монтаж конструкции, содержащей такие элементы, вне помещения не рекомендован;

    • компрессионные фитинги для соединения металлопластиковых труб. В состав этих деталей входят накидная гайка, обжимное кольцо и штуцер. Чтобы установить компрессионный фитинг в металлопластиковое трубное изделие, выполните следующие действия:
    • выровняйте трубу. До и после предполагаемого места резки должен оставаться прямолинейный участок длиной не меньше 10 сантиметров;
    • наметьте место разрезания трубы;
    • отрежьте согласно разметке сегмент трубы под прямым углом;
    • обработайте торец развёрткой, так чтобы сечение имело правильную округлую форму;
    • наденьте на трубу гайку и разрезанное обжимное кольцо;
    • увлажните штуцер;
    • посадите штуцер на трубу, добившись упора её торца в кромку фитинга по всей плоскости;
    • закрутите гайку на штуцер сначала от руки. Затем используйте два ключа: одним из них удерживайте фитинг, а другим дотягивайте гайку, оставив на виду одну-две нити резьбы. Применять ключ с дополнительными рычагами недопустимо.

https://youtube.com/watch?v=4wC36soTX8k

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
