Чугунные батареи нового образца

Батареи нового образца

Современные виды чугунных батарей совсем не похожи на своих старых «собратьев». Последние 15 лет большой популярностью стали пользоваться стальные и алюминиевые радиаторы, но первые в основном представлены моделями панельного типа, что вписывается далеко не в каждую отопительную систему, а вторые не переносят химического воздействия теплоносителя городской теплосети

Именно поэтому многие потребители обратили свое внимание на разновидности чугунных радиаторов отопления нового поколения. Их положительные качества:

  • Внешне они мало чем отличаются от современных аналогов из других металлов. Секции с плоской гладкой поверхностью впишутся в любой интерьер. В продаже есть не только изделия с заводской окраской, но и те, которые можно выкрасить самостоятельно в любой цвет (отечественное производство), что нравится многим клиентам.
  • Стоимость новых батарей из чугуна по-прежнему невелика, что делает их привлекательными в глазах потребителей.
  • Они обладают более высокой теплоотдачей благодаря уменьшению объема.
  • Их вес значительно снизился. Если старые образцы весили от 8 кг и выше, то новые – от 3.5 кг и максимально до 7.1 кг одна секция.
  • Сегодня встречаются как чугунные радиаторы декоративные в стиле ретро, так и напольные, вертикальные и классические модели.

То, что батареи этого типа стали легче и более стильными, сохранив свои основные положительные стороны, делает их весьма популярными у населения.

Устройство чугунных батарей

Чугунные отопительные приборы состоят из следующих деталей:

  • нагревательная секция, заполняемая теплоносителем;
  • соединительные ниппели – втулки с наружной резьбой, используемые для стыковки соседних секций;
  • торцевые заглушки;
  • переходные пробки для подключения труб либо кранов;
  • прокладки из паронита или резины – искусственного каучука EPDM.

Примечание. Минимальное число секций (ребер) в одном радиаторе – 3 шт. Делать меньше не принято – слишком мала теплоотдача, да и выглядит некрасиво.

Нагревательные элементы стягиваются между собой ниппелями, во избежание течи стыки уплотняются прокладками. Паронит используется на старых радиаторах советского производства, современный аналог – уплотнитель EPDM. Показанный на чертеже ниппель закручивается длинным торцевым ключом со специальной насадкой.

Боковые отверстия крайних секций закрываются глухими или проходными пробками, куда подсоединяются трубопроводы. Завод-изготовитель либо реализующий продукцию магазин может дополнительно комплектовать батареи подвесными кронштейнами и ручным клапаном сброса воздуха – краном Маевского.

Выбор радиатора отопления – чугунный или алюминиевый

По данным, представленным в таблице, можно сделать ряд следующих выводов:

  1. Алюминиевые радиаторы эффективней в работе (имеют более высокую теплоотдачу) и прочнее чугунных аналогов;
  2. Чугунные радиаторы в отличие от алюминиевых изделий малотребовательны к химическому составу теплоносителя (по показателю рН);
  3. Изделия из чугуна обладают значительным внутренним объемом – и соответственно увеличенным сечением;
  4. Срок службы чугуна превышает показатель алюминия более чем в 2 раза.

На что же влияют данные выводы? Казалось бы – выбор следует делать в пользу алюминиевых батарей – они значительно превосходят своих конкурентов по техническим показателям, стоят дешевле, имеют небольшую массу, более совершенны по дизайну. Но это не совсем так – существует целый ряд нюансов.

Главным фактором влияния является требование изделий к химическому составу теплоносителя – а именно к водородному показателю рН. Алюминий имеет очень узкий диапазон этой величины – при отклонении от требуемых значений материал оборудования подвергается интенсивной коррозии с выделением водорода. Чугун же давно известен своей нейтральностью – он не только мало реагирует на водородный показатель, но и имеет очень низкую скорость кислородной коррозии – она меньше, чем у стали, почти в 4 раза.

Этим и обусловлена разница в сроках службы батарей – кроме того, чугунные изделия имеют более толстую стенку секции. Алюминий даже в условиях автономного отопления, где состав теплоносителя относительно стабилен, обычно уступает по продолжительности службы аналогам из чугуна.

Поэтому именно чугунные радиаторы следует считать более универсальными – они дольше служат в централизованных и автономных схемах, тогда как алюминиевые батареи все же больше рекомендуются для индивидуальных систем. Но и здесь есть своя оговорка – она основана на показателях прочности чугунных отопительных приборов.

Рабочее давление чугунных приборов варьируется от 6 до 12 кгс/см2 (предельное – 15 кгс/см2), а давление опрессовки в централизованных системах равно 1,5 от 5 – 10 атм., то есть примерно 7,5 – 15 кгс/см2. Поэтому при выборе чугуна для центрального отопления следует сопоставить рабочие характеристики оборудования с показателями теплоносителя – их можно узнать в управляющей компании.

Еще один важный аспект – в автономных системах с естественной циркуляцией теплоносителя могут применяться только чугунные батареи – только они среди всех типов радиаторов имеют подходящее проходное сечение.

Чугунные радиаторы имеют и свои недостатки по сравнению с алюминиевыми батареями:

  1. Значительный вес часто требует для настенной установки капитальной стены, усложняется транспортировка и монтаж;
  2. Изделия в силу инертности материала очень медленно меняют температуру – поэтому наладить здесь автоматическое оперативное управление практически невозможно;
  3. Радиаторы очень трудно разобрать для изменения количества секций – практика говорит о том, что чаще всего их просто разбивают;
  4. Внутренняя поверхность отечественных моделей склонна к образованию отложений из-за высокой шероховатости;
  5. В большинстве случаев изделия требуют покраски (алюминиевые же окрашены всегда), но есть и плюс – можно выбрать цвет;
  6. Чугунные батареи обычно дороже алюминиевых (классических);
  7. Система отопления с чугунными батареями прогревается дольше.

Какие же радиаторы лучше – чугунные или алюминиевые? Выбор следует отдавать в зависимости от условий будущей эксплуатации и предпочтений, а также возможностей покупателя. Если говорить об отоплении в частном доме с естественной циркуляцией теплоносителя – то здесь следует выбрать чугунные изделия. Если говорить и закрытых схемах – а именно о централизованном и индивидуальном отоплении с принудительным движением теплоносителя – для этих условий выбор может быть различен. Если хочется подешевле и красиво – то алюминиевые батареи, если не очень красиво и подороже, но с огромным сроком службы – то чугунные изделия. Кроме того, сейчас производятся современные модели из чугуна – они обладают улучшенным дизайном, окрашены, отличаются более качественным оребрением и повышенными техническими характеристиками – но за все это, как всегда, придется значительно доплатить.

Рекомендуем прочитать:

Печь с водяным контуром для отопления дома

Экономное отопление

Экономия при газовом отоплении

Водоснабжение

Альтернативное отопление частного дома

Напольное отопление частного дома

(Просмотров 2 776 , 4 сегодня)

GuRaTec Apollo 765

Основные характеристики:

  • радиатор чугунный, напольный, секционный;
  • максимальное рабочее давление — 8 бар;
  • наибольшая температура теплоносителя — 110 °C;
  • выпускается в трех типоразмерах по высоте: 475 мм, 765 мм и 970 мм;
  • ширина 1 секции — 76 мм.

Описание модели

Радиаторы GuRaTec Apollo 765 от немецкого производителя украшены чугунным литьем в виде оригинального растительного орнамента. Они выпускаются в тринадцати различных цветах и оттенках. Любителям классики предлагаются строгие белые, серые и черные тона в матовом или глянцевом исполнении. Для тех, кому по душе другие стили, подойдут цвета золота, серебра, состаренной бронзы и даже с перламутром.

Для подключения в закрытую систему отопления предлагаются комплекты запорной и регулирующей арматуры, выполненной в одном стиле с радиаторами. Все вместе представляет собой ретро-стиль с элементами роскоши.

Благодаря различной высоте радиаторы могут применяться в небольших помещениях с низкими подоконниками. Для больших обогреваемых площадей возможно увеличение количества секций до 15 штук.

Технические характеристики

Радиатор высотой 768 мм обладает следующими данными:

Количество секцийДлина, ммГлубина, ммВес, кгОбъем, лМощность, Вт
54272506210,5920
65072507412,61104
75872508614,71288
86672509816,81472
974725011018,91656
10827250122211840
1190725013423,12024
1298725014625,22208
13106725015827,32392
14114725017029,42576
15122725018231,52760

Основные преимущества

Изделия, выпускаемые немецкой фирмой GURATEC, пользуются большим спросом на рынке отопительных приборов. Это обусловлено тщательным контролем качества продукции.

Так, заводская проверка радиаторов на прочность заключается в повышении опрессовочного давления до 10,8 бар, что значительно превышает рабочее. Такая нагрузка сразу выявляет неблагополучные секции и полностью исключает наличие различных дефектов внутри других элементов радиатора.

Покраска

Элементы приборов отопления проходят перед окрашиванием абразивную подготовку в несколько стадий, затем нагреваются для вытеснения влаги из глубины материала, грунтуются. После этого помещаются в электростатическое поле и окрашиваются методом порошкового напыления. Такая многоступенчатая покраска делает поверхность радиаторов чрезвычайно стойкой к механическим повреждениям.

Материал изготовления и способ подключения

Чугун имеет высокие антикоррозийные свойства, срок эксплуатации изделий доходит до 40–50 лет. Теплоемкость радиаторов позволяет поддерживать в помещениях комфортную температуру, а высокая теплоотдача – обогревать большие площади. Радиаторы этой серии – полнопроходные, так как имеют 4 боковых отверстия, что позволяет устанавливать их в систему различными способами.

Конструкция чугунных батарей

Радиаторы отопления состоят из отдельных литых секций, соединённых между собой системой ниппелей.

Секция состоит из металлических колонн, внутри которых находится пространство для теплоносителя. Места соединения деталей уплотняют прокладками из резины или паронита.

Комплектность поставки различается у изготовителей. Заводы РФ, Украины и Беларуси выпускают изделия из 4 и 7 секций. Чешские производители – 10, турецкие – 8 и 10 секций.

Приборы изготавливают высотой от 35 до 150 см, глубиной – 6,5–50 см. Батареи монтируют под подоконниками. Крепят радиаторы к стене либо устанавливают на ножках.

Технические характеристики

Технические характеристики чугунных батарей отличаются в зависимости от их типа и производителя. В таблице представлены свойства наиболее популярных моделей.

Наименование моделиГлубина, ммМощность, кВтКоличество теплоносителя в секции, лВес, кгРабочее давление, атм
МС-1401400,12–0,16От 1,11 до 1,4579
МС-1101400,12512
ЧМ-1700,075–0,1149
ЧМ-21000,1009–0,142369
ЧМ-31300,1083–0,156879
Demrad990,1100,65715
Demir docum2030,2082,19,89
Viadrus950,1080,64,3518

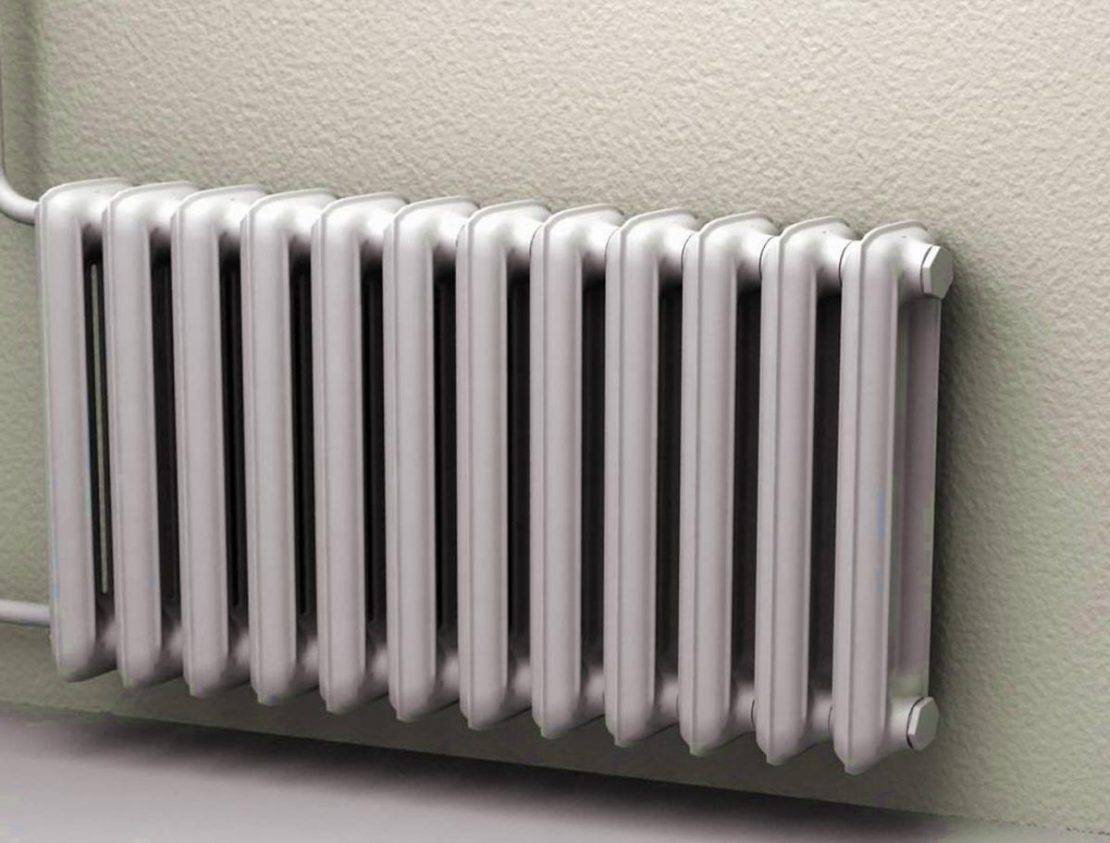

Внешний вид классической модели

Привычные модели чугунных радиаторов, известные с советских времён, производят и сейчас. Батарея состоит из соединённых между собой секций. Внешний вид конструкции напоминает гармошку. Детали с шершавой поверхностью имеют непритязательный облик.

Новые модели изготавливают в современном дизайне, секции делают плоскими и с гладкой поверхностью. Оба варианта радиаторов нужно окрашивать.

Преимущества использования

Отопительные приборы из чугуна имеют ряд положительных свойств:

  • Высокое гидравлическое сопротивление. Это позволяет оборудованию работать с любым видом теплоносителя.
  • Возможность работы с принудительной и естественной циркуляцией теплоносителя.
  • Эффективная теплоотдача с помощью радиации и конвекции. Конвекционные потоки поднимаются, прогревая воздух. Излучение греет предметы. Получается качественный обогрев окружающего пространства.
  • Устойчивость к агрессивному химическому и абразивному воздействию технической воды, имеющей щелочную среду и содержащей песчинки.
  • Сопротивление коррозии. Прибор не проржавеет в летний период, находясь без воды.
  • Длительный срок службы – 50 лет. При должном уходе и своевременной промывке оборудование может проработать до 100 лет.

Недостатки

Главным недостатком радиаторов является их тяжесть. Вес батареи из 7 секций в классическом исполнении составляет почти 50 кг и осуществить её монтаж и обслуживание в одиночку невозможно.

К недостаткам также относится и внешний вид простых моделей, не вписывающийся в современный интерьер. Однако производители предлагают усовершенствованные и декоративные радиаторы.

Стоит также отметить длительное нагревание из-за толщины стенок, но оно компенсируется сохранением тепла после отключения отопления ещё на несколько часов.

Способы подключения чугунных радиаторов

Радиаторы из чугуна можно подключать тремя основными способами:

Диагональное подключение. В данном случае подводящая труба крепится к верхнему патрубку радиатора, а обратка – к нижнему патрубку, расположенному с другой стороны прибора. При таком подключении достигается максимально равномерное распределение теплоносителя в батарее. Диагональное подключение лучше всего проявляется при использовании батарей с большим количеством секций.
Нижнее подключение

Такое подключение не отличается высокой эффективностью, но имеет важное преимущество – при использовании нижнего подключения можно спрятать трубы в пол. Это качество активно используется при выборе скрытой прокладки трубопровода, или же при желании скрыть радиаторы в стенных нишах.
Параллельное подключение

Данный способ подключения предполагает подведение труб к двум патрубкам радиатора, расположенным на одной стороне. Параллельное подключение обычно используется в сочетании с относительно небольшими батареями.

Ogint Fortis 500

Секционный радиатор, который отличают высокое качество и современный дизайн. Так же есть модели меньшего размера, с высотой между осями – 30 см, подходит для интерьера любого стиля.

Плюсы

  • Надежность и долговечность.
  • Защита от гидроударов.
  • Невысокая цена.
  • Легкий вес.
  • Современный и привлекательный дизайн.

Минусы

  • Отдельные секции не продаются.
  • Поверхность не устойчива к механическим повреждениям.

Чугунные радиаторы отопления ввиду своей надежности и долговечности в некоторых ситуациях могут стать единственно возможным выбором для собственного дома или квартиры. Конкретно все зависит от параметров системы. Чтобы найти оптимальное решение, будет правильным посоветоваться со специалистами. Также, надеемся, что данный рейтинг лучших чугунных радиаторов отопления по качеству 2022 года по отзывам специалистов, а также покупателей и продавцов ТК «Ланской» поможет вам в выборе подходящей модели.

Плюсы

  • Надежность и долговечность. Чугун неприхотлив к теплоносителю, его не повредят даже крупные фракции или агрессивные химические примеси, часто содержащиеся в воде с российских ТЭЦ. Максимально допустимая температура теплоносителя достигает 130-150 градусов. При регулярной промывке срок службы такой батареи может исчисляться десятилетиями.
  • Высокая теплоемкость и тепловая инерционность. Такие батареи долго отдают тепло, которого в них после отключения может оставаться до одной трети от изначального объема. Впрочем, эта же особенность материала является еще и его минусом – подробнее об этом в соответствующем разделе.

Характеристики чугунных радиаторов отопления

Размеры и вес различных моделей чугунных батарей.

Рассматривая технические характеристики чугунных радиаторов, необходимо выделить их стойкость к повышенному давлению – они выдерживают до 10 атмосфер. Опрессовочное давление составляет до 15 атмосфер, что позволяет оставить небольшой запас на случай гидроудара. Что касается теплоотдачи, то она зависит от многих факторов, например, от размеров секции, толщины металла и многих других параметров. Ориентировочный показатель – 120-130 Вт на секцию.

Тепловая мощность отдельных моделей достигает 160 Вт на секцию. Например, таким показателем могут похвастаться отечественные радиаторы МС-140 с межосевым расстоянием 500 мм. Теплоотдача чугунных батарей отопления в сравнительной таблице традиционно самая низкая (по сравнению с другими типами радиаторов). Но такие таблицы не учитывают особенности отдельных моделей.

Что касается внутреннего объема, то он зависит от конкретной модели радиатора и от производителя. Например, емкость одной секции в отечественных батареях составляет до полутора литров, в то время как зарубежные образцы обладают емкостью меньше литра. Но даже в этом случае объем по-прежнему остается большим – в алюминиевых и биметаллических радиаторах емкость секции составляет примерно 200 мл.

Габариты чугунной батареи МС-140-500. Его длинна будет зависеть от количества секций.

Максимальная температура теплоносителя, протекающего через чугунную батарею, может составлять до +130 градусов – чугун хорошо противостоит такому перегреву. Что касается габаритов, то здесь все зависит от конкретной модели – на рынке встречаются как классические чугунные радиаторы глубиной 140 мм, так и более тонкие образцы, обладающие неплохим современным внешним видом.

Размеры чугунных радиаторов отопления на примере модели МС-140-500 следующие – глубина 140 мм, высота 580 мм, ширина 93 мм (для одной секции). Если рассматривать радиаторы МС-90-500, то их глубина меньше – всего 90 мм. Более современные модели делаются еще более тонкими, благодаря чему они могут посоперничать с алюминиевыми, стальными и биметаллическими образцами.

Также в продаже представлены чугунные батареи нестандартных размеров – они могут быть узкими, очень широкими, высокими. Некоторые дизайнерские модели могут похвастаться переменной толщиной или высотой.

Правила выбора чугунного радиатора

Как правило, чугунные батареи нового образца пользуются большей популярностью, чем их устаревшие собратья.

При выборе отопительного прибора из чугуна обращайте внимание на следующие параметры:

  1. Общее число секций. Широкие батареи отдают больше тепла, но нуждаются в большем количестве теплоносителя. Они подходят для отопления большого помещения, но нужно помнить, что их придется навешивать на стены. На поверхностях из непрочных рыхлых материалов тяжеловесную батарею закрепить не получится.

  1. Если агрегат планируется устанавливать в нише, то обязательно учитывают его размеры. В продаже есть приборы с одинаковой мощностью, но разными габаритами, поэтому подобрать батарею под конкретное место для установки будет несложно.
  2. Внешняя привлекательность важна для сохранения красивого интерьера помещения. Традиционные чугунные агрегаты малопривлекательные, поэтому их стремятся скрыть за навесными экранами. Зато евробатареи могут похвастаться эстетической привлекательностью. Они гармонично впишутся в интерьер любого помещения.

Обязательно учитывайте, для какой системы отопления выбираете агрегат. В автономных сетях невысокое давление, поэтому можно устанавливать приборы с аналогичными показателями. Для работы в централизованных сетях рабочее давление отопительного прибора должно быть в пределах 15 МПа.

https://youtube.com/watch?v=w5aaFtW-_r4

Обратите внимание на тип подключения. Максимальная теплоотдача наблюдается при верхнем расположении труб подачи

Отводящий патрубок должен располагаться внизу по диагонали от точки подачи. Мощность прибора и объем циркулирующего теплоносителя можно посмотреть в технической документации к агрегату.

Статьи по теме

30.10.2022

Дизайн ванной комнаты 2022-2023: главные тренды

Дизайнерские ванные всё больше похожи на жилые комнаты, сантехнике и мрамору надоело быть белыми, розовый цвет набирает популярность, раковины удваиваются, а ванна меняет местоположение.

21.10.2022

Рейтинг лучших смесителей с душем для ванной 2022-2023 годов

Мы подготовили для вас рейтинг лучших смесителей с душем для ванной 2021–2022 годов с учетом цены и качества моделей, а также надежности фирм-производителей…

26.08.2022

Рейтинг биметаллических радиаторов отопления 2022 года

Представляем вам рейтинг производителей лучших линеек
биметаллических радиаторов отопления  по
качеству и надежности 2022 годов, сделанный на основе отзывов продавцов и
покупателей ТК «Ланской», а также профессиональных экспертов

30.06.2022

Рейтинг проточных газовых водонагревателей 2021-2022 года

Представляем вашему вниманию рейтинг лучших проточных газовых водонагревателей  2021-2022 года с учетом соотношения «цена-качество», составленный по отзывам покупателей и продавцов ТК «Ланской», а также профессиональных экспертов…

Уровень сопротивляемости коррозии

Усреднённые величины представлены в таблице.

Коррозионная стойкость (мм/год) чугуна
ЧугунУсловия эксплуатации
Промышленная средаКамера с добавкой 0,3% SO2Проточная жидкость при 25 °CМорская вода*10% при 50 °C3% при 10—19 °C5% кислота
сернаясолянаяазотная
Белый0,05
Серый0,140,240,270,060,020,08312726
Прочный
феррит0,180,290,220,060,010,08
феррит и перлит0,180,240,260,08
перлит0,140,220,290,060,010,08
Ковкий0,06
Коррозионно-стойкий типа 4Н 15Д70,050,020,150,321
Кремнистый ЧС 150,130,13
*при испытании в проточной воде коррозия выше. Скорость составляет 1 г/(м2∗ч) = 1,2 мм/год.

Габариты и внешний вид

Чугунные радиаторы тяжелые.  Чаще всего вешаются на стену. Придётся заплатить дороже за их установку, так как ими сложнее маневрировать. Громоздкие размеры усложняют перевозку и установку оборудования.

По своему дизайну они не всегда подойдут для помещения. Например, в современном здании чугунный радиатор может выглядеть неуместно. Важно, чтобы стиль соответствовал пространству. Внешний вид непросто скрыть за ширмами или решётками. В связи с этим многие выбирают более приятные на вид альтернативные приборы отопления

Большинство радиаторов этого типа являются антиквариатом. Несмотря на то, что производители начинают возобновлять их производство, поиск материалов и квалифицированной рабочей силы для их ремонта может быть затруднён. Они также могут быть опасны для маленьких детей и домашних животных, поскольку они, как правило, очень горячие и могут быть недостаточно защищены от несанкционированного доступа.

Размеры и вес

Размеры чугунных радиаторов отопления отличаются в зависимости от производителя и конкретной модели. Ранее стандартным межосевым расстоянием принято было считать 300 мм (при габаритной высоте 388 мм) и 500 мм (полная высота – 588 мм) при глубине секции 140 мм и ширине 93 мм (чугунные радиаторы МС 140), такие батареи были рассчитаны на установку в подоконное пространство многоквартирных домов стандартной планировки. Вес одной секции такого радиатора достигал 7,1-7,5 кг. Сейчас производители предлагают гораздо больший выбор вариантов, высота некоторых дизайнерских моделей достигает полутора метров, а глубина составляет от нескольких сантиметров до полуметра. Часть производителей старается увеличить площадь поверхности секции. В некоторых вариантах исполнения присутствуют выступающие боковые элементы или перемычки между проточными частями, а лицевая часть выполнена в виде плоских гладких панелей. Увеличение площади теплоотдачи положительно влияет на тепловую мощность чугунных радиаторов отопления.

Радиаторы бывают подвесные или стоячие

Новые образцы батарей и их особенности

Новое поколение чугуна продолжает занимать свою нишу на рынке отопительных систем и приборов. Отказываясь от использования таких батарей из-за его низкого коэффициента теплоотдачи, не стоит забывать о его высокой стойкости к коррозийным процессам, что помогает экономить на замене секций. Современные изделияготовы выдерживать большие давления теплоносителя, это весомый довод в пользу для тех, кто ежегодно производит опрессовку системы, а увеличенное сечение внутренних каналов радиатора способствует уменьшению отложения накипи.

Многие модели радиаторов легко монтируются, можно заменять неисправные секции и увеличивать их число.

Правда, внешний вид может привнести сложности в его технологическое воплощение. Батарея нестандартной формы может потребовать дополнительных условий монтажа и средств на ее содержание, потому что просто покрасить — здесь не вариант.

ЧБ нового поколения в качестве теплоносителя используют пар, горячую воду и антифриз. При использовании пара в специальном котле вода разогревается до состояния пара, и по трубам поступает в радиаторы.

Более распространена водная система, где по трубам бежит горячая вода, которая, охлаждаясь, возвращается в систему, затем опять нагревается. Здесь теплоносителем выступает техническая вода с определенными параметрами, а замкнутая циркуляция в системе позволяет её экономить.

Применение антифриза, имеющего уникальные характеристики, осуществляется там, где есть вероятность размораживания отопительной системы. Необходимо помнить, что автомобильный антифриз не должен применяться, его использование может навредить физическому здоровью людей, он не отвечает всем пунктам требований пожарной безопасности. Следует приобретать только специально предназначенные для отопительных систем антифризы. Они, как правило, основаны на пропиленгликоле, невысоко токсичны и имеют отличные качественные характеристики.

Заключение

Установка чугунных отопительных батарей – это, скорее, дело вкуса либо дань моде. Никаких эксплуатационных преимуществ перед другими радиаторами нет, а красота слишком дорого обходится. Единственные значимые аргументы – долговечность и стойкость к коррозии – неактуальны для частного дома, где качество теплоносителя целиком зависит от хозяина.

Видео

Представленные видеоматериалы по чугунным радиаторам помогут при выборе конкретной модели и дополнительно разъяснят их технические характеристики.

Обзор чугунного радиатора:

Сравнение тепловых характеристик радиаторов из различных материалов:
