Делаем печь для бани самостоятельно

Вертикальный вариант

Сварка вертикальной печи для бани аналогична с горизонтальным исполнением. Отличие состоит в положении отрезка трубы, при котором торцы трубы образуют, в отличие от предыдущего варианта, не переднюю и заднюю стенки, а дно и верх печки.

Порядок работы:

• Отрезают 3 круга, равных диаметру трубы;
• Приваривают 1 круг к торцу трубы, образуя дно печки;
• Вырезают отверстие зольника на 4 см выше дна;
• Из 2 круга сваривают колосник: вырезают в центре отверстие, которое затем закрывают решеткой из наваренных вдоль или поперек прутков. Иногда колосник изготавливают, просто просверливая отверстия в круге;
• Вырезают отверстие под дверцу топки;
• Следующий, 3-й круг, приваривают к верху печки, предварительно вырезав в нем отверстие под дымоход;
• Навешивают дверцы.

Различные варианты конструкции печей

Печь для бани, разделяется по многим факторам. В число критериев входят, материалы, расположение топки, способ прогрева каменки и отсутствие или наличие топлива. Поэтому, чтобы выбрать определенный вариант и сконструировать печь для бани своими руками, желательно изучить все достоинства и недостатки моделей.

Отметим, что не каждую печь для бани можно изготовить самостоятельно, особенно новичку. Большая часть из них требует определенных навыков в строительной сфере, но знания необходимых параметров, которые вам нужны для бани, позволит сократить время конструирования. Иногда нет необходимости в установке парогенератора или нагревательного бака в бане.

В наши дни соорудить печь для бани своими силами, можно только из двух материалов, а именно из кирпича и металла.

Кирпичные

Печь каменка для бани

Многие владельцы собственных участков мечтают соорудить печь для бани из кирпича используя свои руки. Такое желание возникает не только по той причине, что они считаются стандартными вариантами, но они долговечны, могут длительное время сохранять тепло и имеют множество достоинств. Для конструирования подобной модели, нужно потратить много времени, а также необходимо уметь класть кирпич. В качестве материала желательно выбирать огнестойкий красный кирпич.

Основным минусом кирпичных конструкций считается большой вес. Например, небольшая конструкция, которая способна отопить маленькую баню может достигать 350 килограмм. Это означает, что для конструирования данного сооружения необходимо предварительно залить фундамент и таким образом укрепить сооружение. Подобный недостаток искупается, тем, что кирпичная банная печь способна прогреть 2 этажное здание, создать оптимальную температуру в парилке, а также имеет привлекательный внешний вид.

Конструируются такие изделия по следующим схемам:

• Банная печь по-черному.Подобная модель проверена поколениями, их использовали во многих деревнях. В конструкцию данной модели кирпичных строений не входит дымоход, за счет чего максимально достигается аромат и насыщенность пара. Основным недостатком подобной печи считается время ожидания прогорания топлива. В качестве топлива используются дрова. Для её эксплуатации обязательно нужен душ.
• По-серому. Данная модель имеет дымоход, за счет чего на топку бани уходит меньше топлива, но скорость прогрева увеличивается. К недостаткам относят накопление сажи, которая остается не только в трубе, а и на камнях. Также в этом случае, необходимо ждать пока прогорят дрова, а только после этого париться.
• По-белому. Достоинства такой системы, заключаются в полном отсутствие дыма и загрязнений, а также в отличном сохранении тепла. К недостаткам можно отнести только время прогрева, а это существенно снижает комфортабельность использования такого оборудования.
• Банная печь с плитой. Данная конструкция идеально подходит для банного помещения, так как она оснащена нагревательным баком с водой, который установлен вместе с камнями на чугунных плитах. Поверхность печи не полностью накрыта плитами, за счет чего прогрев помещения ускоряется. Установленный бак облицован с трех сторон кирпичом, находящаяся в нем вода не успевает остывать и обладает высокой температурой на протяжении долгого времени.

Процесс изготовления

Для начала необходимо сказать о том, что существует целый ряд подобных изделий, которые отличаются своей конструкцией и принципом работы. Поэтому чертежи печей для бань из металла бывают разными. Однако все они обладают приблизительно одинаковым принципом действия (см.также статью «Печь для бани из трубы: советы по изготовлению»).

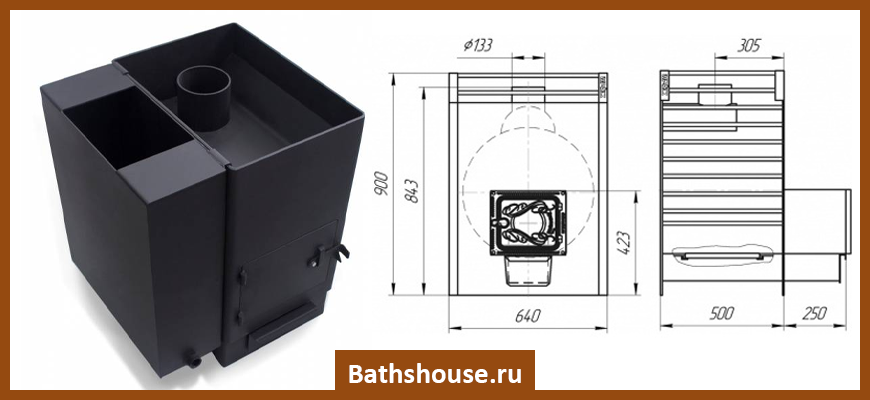

Простейший чертеж банной печи

Топка

• Прежде всего, необходимо изготовить топку. Ее размеры каждый определяет сам, но профессионалы советуют при ширине 0.5 метра делать такую же высоту.
• Многие чертежи самодельной печи для бани из металла предполагают использование некоторых готовых элементов. К ним относятся решетки и дверцы. При этом мастера советуют выбирать эти детали, изготовленные именно из металла, поскольку чугунные изделия придется фиксировать особенным образом.

Проект изготовления металлической конструкции с детальным указанием необходимых элементов и их размеров

• Типовой чертеж печи для бани из металла предполагает, что топка будет состоять из двух секций. В первой из них происходит сжигание топлива, а вторая нужна для сбора золы. Учитывая это, их разделяют решеткой и делают отдельные дверцы.
• Стоит отметить, что окно секций для сбора золы часто используют для создания тяги, которая необходима для горения.
• Если чертеж банной печи из металла предполагает размещение каменки, то верхнюю часть топки также изготавливают из решетки

Подробный чертеж в правильном оформлении

Каменка и бак с водой

• Над топкой необходимо сделать отдельную камеру с дверцей, которая будет отделяться решеткой.
• В нее помешают специальные камни для длительного поддержания температуры.
• При этом чертежи банной печи из металла рекомендуют делать закрывающее окно, которое можно использовать для подачи воды и создания пара.
• Необходимо отметить, что обычные камни для таких печей не подходят. Особенно это относится к материалу, содержащему кремний или другие включения.
• Верх данного отсека делают с отверстием для трубы. Она будет отводить дым, и при этом подогревать воду.

Принцип действия подобных печей

• Емкость для жидкости устанавливают сверху. При этом чертежи печей для бани из металла советуют, чтобы печная труба проходила через ее середину. Так вода будет нагреваться и от дымохода и от верхней поверхности банной каменки.
• Профессиональные мастера рекомендуют установить на низ такого бака кран. При этом нужно приобрести специальные устройства, цена которых может быть велика, но именно они смогут работать длительный срок в условиях постоянного перепада температуры.

Два варианта создания горизонтальных устройств

Отдельное внимание уделяют крышке емкости. Ее можно изготовить из древесины, но тогда нужно защитить область соприкосновения с дымоходом

При этом инструкция по монтажу советует делать в ней небольшие прорези для свободного выхода пара.

Проект металлической печи для бани с правильной установкой и организацией дымохода

Дымоход

Когда создают чертеж печки для бани из металла, то отдельное внимание уделяют дымоходу, а именно местам, где он будет проходить через крышу. Дело в том, что трубы при топке имеют довольно большую температуру и во избежание возгорания их нужно дополнительно изолировать

Также они должны располагаться на определенной высоте, чтобы создавать постоянную тягу.

Правильная организация дымохода

Создавая печи своими руками, многие мастера советуют для организации подобных проходов приобретать готовые изделия, которые делаются специально для данных целей. При этом их довольно часто выпускают в виде цельного комплекса с наружной трубой и грибком.

Также нужно подумать и о защитном экране, в задачу которого входить предотвращать воздействие высокой температуры на стены из древесины. Их лучше всего создавать со светоотражающей поверхностью, чтобы осуществлять отвод инфракрасного излучения. Данные изделия довольно часто продаются в готовом виде и имеют относительно небольшую стоимость.

Заводские изделия для организации отвода дыма имеют хороший внешний вид и отлично справляются со своими задачами

Пару слов о трубах

Перед тем, как начать делать самодельную печь, нужно найти металлическую трубу подходящего вида. На каждом заводском изделии из металла есть специальные обозначения. Как правило, они содержат:

• Основные размерные параметры конструкции;
• Метод, который применялся для изготовления;
• Марку используемого металла;
• Производственный стандарт.

Как правило, маркировка заводских труб производится в полном соответствии с ГОСТ-стандартом. Для создания горизонтальной или вертикальной печи нам необходимо знать следующие размеры трубы:

1. Внутренний диаметр;
2. Толщина стенок.

К примеру, обозначение 500*9 говорит, что перед нами труба, имеющая диаметр в 500 мм., и стенки толщиной по 9 мм.

Банная печь, изготовленная своими руками, должна максимально быстро, и главное – равномерно прогреваться

Важно, чтобы она использовала небольшое количество топлива, для экономии. Опытные мастера давно провели расчеты, и определили наиболее оптимальные параметры трубы:

• Диаметр от 50 см. Так, сгодятся трубы с сечением 50, 51 и больше см. Но, оптимальный вариант – 55 см.;
• Толщина стенки – 8-12 мм.

Эти размеры наиболее «эффективны», так как с такими параметрами печка будет нагреваться крайне быстро, и корпус конструкции не будет деформироваться и повреждаться из-за слишком повышенных температур.

Металлические печи для бани

более компактныйрегулировать ее работу невозможно.

Холодные печи-каменки отлично подходят для установки в отапливаемом помещении. Они довольно долго нагреваются, однако их температуру можно регулировать. О них трудно обжечься, поскольку температура стен печи редко преодолевает отметку в 50 градусов.

Сделать своими руками такую печь несложно, ее делают из чугуна или толстолистовой стали. Конструкция топки в такой печи претерпела ряд изменений за пару десятков лет: на сегодняшний день она имеет две камеры сгорания топлива, благодаря чему КПД печи возрастает на 20%.

Достоинства металлических печей

1. Быстрый прогрев. Такая печь разогревается за 1−2 часа.
2. Достаточно скромные размеры делают такую печку незаменимой в маленьких банных помещениях.
3. Предполагает постройку облегченного фундамента, чем значительно экономит время и средства на постройку.
4. Устройство такого отопительного аппарата не слишком трудоемкое, в отличие от кладки кирпичной печи-каменки.

Недостатки печей из металла

1. Не способны аккумулировать тепло и быстро остывают. Поэтому такие печи требуют постоянного поддержания горения топлива.
2. Не могут отапливать слишком большие помещения.
3. Если в печи не установлены двойные стенки с прослойкой воздуха между ними, повышается вероятность получить тепловой удар.
4. Уровень пожаробезопасности металлической печи-каменки гораздо ниже чем кирпичной. Это потребует усиленной защиты внутренней обшивки бани.

К банной печи предъявляются определенные требования. Это в первую очередь продуктивность в работе: печь-каменка должна соответствовать площади отапливаемого помещения, максимально быстро прогреваться и иметь такую же максимальную теплоотдачу. Также немаловажным фактором является соблюдение правил пожарной безопасности, поскольку банное помещение, как правило, отделано деревом.

Нужно учесть, что, например, кирпичную печь нельзя будет передвинуть и если вы выбрали такой вариант отопления бани, то необходимо точно определиться с расположением печи, чтобы потом не возникло неудобств.

При установке металлической печи-каменки горячего типа нужно продумать защиту для предотвращения ожогов. Например, можно обложить печь декоративным кирпичом или установить металлический защитный экран, который может также играть роль конвектора, для более равномерного нагрева помещения.

Исходя из вышесказанного, можно сделать вывод, что плюсов и минусов достаточно в любом из вариантов. Для получения качественного результата нужно только постараться совместить преимущества обоих вариантов в одном.

Обустройство дымохода

Дымоход является важной составляющей для выведения продуктов сгорания. Они бывают трех видов:

Они бывают трех видов:

1. Керамические. Дымоход из керамики имеет самый длинный срок годности. Максимально устойчивый к высоким температурам.
2. Кирпичные. Кирпичный дымоход из-за шершавой поверхности быстро накапливает сажу и замедляет тягу воздуха.
3. Стальные. Стальной дымоход, наиболее подходящий именно для бани в связи с доступной ценой. Так же из-за быстрого нагрева металла ставят бак, после используют для процедур. Дымоход из нержавеющей стали является самым актуальным. Данный материал не боится воды, высоких температур, мало подвержен коррозии, легкий, прочный и дешевый.

Процесс сборки:

• Перед установкой нужно обозначить место для проделки отверстия.
• На трубу устанавливается кожух из оцинкованной стали, после надеваются кольца, которые фиксируются на потолке. Нижняя труба крепится саморезами. Хомуты надежно фиксируют дымоход.
• Вторая часть устанавливается на крыше. Отверстия между крышей и дымоходом заполняются керамзитом глиной или асбестом.

Горизонтальный вариант печи

Считается, что при прочих равных условиях (толщина металла, величина топки) горизонтальная печка имеет больший коэффициент полезного действия (КПД). Поэтому, если нет острого недостатка площади, то горизонтальный вариант предпочтительнее.

Порядок работы по сварке печи для бани из трубы горизонтального профиля:

• Вырезают болгаркой топку — кусок трубы нужного размера (в соответствии с чертежом). Оптимальная длина от 0,7 до 0.9 м;
• Изготавливают колосники из металлической рамы и прутков, приваренных параллельно к раме на расстоянии около 50 мм;
• Внутри полученной топки укрепляют колосники. Если используются готовые изделия, то их укладывают на приваренные изнутри металлические уголки;
• Сверху топки вырезают отверстие для дымохода (15–20 см). Рекомендуется отступить от задней стенки топки на расстояние 15 см. Это нужно для того, чтобы дым и раскаленные газы не сразу выводились наружу, а слегка задерживались перед удалением, участвуя в теплообмене.

Небольшое отступление: некоторые прорезают отверстие для дымохода в задней стенке — этого делать не стоит. Уходящий напрямую горячий дым снижает КПД печки, увеличивает расход топлива.

• Далее отрезают металлический лист по размеру задней стенки топки и приваривают его. Если проектом предусмотрено устройство каменки, то лист, образующий заднюю стенку печи, отрезают большего размера. Он должен выходить за пределы задней стенки топки, образуя верхней частью одну из сторон ящика для камней;
• Отрезают переднюю стенку нужного размера, в которой прорезают отверстия для топки и зольника;
• Приваривают фасад, после чего навешивают дверцы (магазинные или самодельные);

Печь из старых колесных ободов

Печь из старых колесных ободов

Для изготовления такой печи используются колесные ободы. По размерам идеально подходят обода от автомобиля ЗИЛ-130 и похожих транспортных средств.

Вам нужно подготовить два обода с дном и такое же количество изделий без дна. Дополнительно подготовьте трубы, задвижки, необходимое количество кирпичей и пр.

Печь из старых колесных ободов

Первый шаг. Выложите топочную камеру из обожженного керамического кирпича. Оптимальные габариты топочного отделения – 620х620 мм. Кладку топки выполняйте в половину кирпича с применением традиционного глиняного раствора.

Второй шаг. Установите на топку печи сварную конструкцию из двух ободов. При этом один обод должен быть с дном, а второй – без него. Ободы сварите по наружной кромке непрерывным швом.

Третий шаг. К центру выше установленного обода приварите трубу. Заварите отверстия по периметру обода металлическими вкладышами.

Четвертый шаг. К установленному ниже ободу приварите стальной диск. Он будет выполнять функции отражателя. Для более удобной фиксации диска используйте металлические прутки. Сам же диск должен иметь толщину 0,5 см, а его диаметр должен на 12 см уступать внутреннему диаметру установленного обода. Лучше, чтобы отражатель был вогнутым.

Печь из старых колесных ободов, дверца

Пятый шаг. Приварите по периметру дна 3-го обода 4 металлические прутка. В сборке эти прутки будут упираться во 2-й обод. Заварите отверстия 3-го обода, за исключением центрального, железными вкладышами. К центральному отверстию приварите кожух.

Шестой шаг. Заполните свободное пространство асбестовым шнуром.

Печь из старых колесных ободов, своими рукамиПриродные камни

Седьмой шаг. Изготовьте стальной рассекатель. Установите рассекатель с 3-сантиметровым зазором по отношению к ободу.

Восьмой шаг. На основе четвертого обода изготовьте водяной бак. Оптимальная емкость бака – 30-40 л.

Цены на банные печи Теплодар

Банные печи Теплодар

В центре дна котла вырежьте отверстие и приварите к нему трубу. К верхней части этой трубы прикрепите металлическую площадку для основания дымоотводящей трубы. Установите готовый водяной бак на 3-й обод, предварительно обустроив прокладку из асбестового шнура и глины.

Для удобства сбоку вмонтирован кран под горячую воду

Девятый шаг. Приварите к низу водяного котла трубу с краном. Закройте котел подходящей съемной крышкой.

Десятый шаг. Установите дымоотводящую трубу.

Дымоход

Изготовление топки печи для бани из металла

Разберем пошаговое изготовление печи для бани своими руками из металла на примере печи закрытого типа. В такой печи каменка изолирована перегородкой, так что для получения пара необходимо будет открывать ее дверцу. На этом примере можно получить базовое понимание того, как сварить печь в баню.

Для изготовления печи из металла своими руками необходимо произвести минимальные расчеты по схеме – для этого понадобится простой чертеж печи для бани закрытого типа. Множество из них находится в открытом доступе, вместе с формулами производимых расчетов. Ниже будут приведены лишь усредненные значения.

Сборка конструкции печи для бани потребует следующих материалов:

• лист стали толщиной не менее 8 мм;
• колосник (можно приобрести в специализированных магазинах);
• металлическая труба с толщиной стенок не менее 10 мм и диаметром 50-60 см (можно сварить самостоятельно, исходя из рассчитанных параметров);
• пруток 10 мм;
• дверцы и щеколды для составных частей печи – поддувала, каменки и топки;
• кран для воды;
• около 2 метров трубы, части которой потребуются для создания различных деталей конструкции.

Для работы понадобится сварочный аппарат и болгарка. Не забудьте о соблюдении техники безопасности при работе со сваркой.

Изготовление поддувала

Поддувало для печи своими руками делается из стальной трубы. В длинном (90 см) отрезке трубы болгаркой вырезают поддувало размерами 50х200 мм. Над отверстием с внутренней стороны трубы делается сварной шов под крепление для колосника – для этого нужна металлическая пластина с проушинами. Из вырезанных частей металла изготавливаются дверки – к заготовкам нужно приварить петли, ручки и задвижки.

Создание топки

В трубе необходимо наметить заднюю часть и прорезать в ней круглый ход для дымоотвода. К нему приваривается горизонтальный патрубок, а затем к нему присоединится основная труба. Длина дымохода не должна составлять менее 5 м и возвышаться над крышей здания меньше, чем на 50 см.

Собираем печь для бани своими руками из металла

Наверху топки нужно оборудовать каменку для бани своими руками. Из малого (60 см) отрезка трубы сооружается водяной бак и устанавливается на минимальном расстоянии от топки. Бак оснащается краном. К днищу печи привариваются металлические ножки для надежной опоры. В местах соприкосновения труб со стенами и потолком, а также вокруг печки необходимо проложить термозащитные материалы.

Установка печи в бане

Так как металлическая печь весит гораздо меньше кирпичной, постройка отдельного фундамента под нее не требуется. Однако стены и пол в той области, где она будет находиться, требуется тщательно изолировать негорючими теплоизоляционными материалами. В качестве слоев для его теплоизоляции могут быть использованы следующие материалы:

• слой асбестового картона;
• лист нержавейки;
• слой огнеупорного кирпича не менее 6 см толщиной;
• бетонная стяжка или плита из магнезита не менее 9 мм толщиной.

Постамент для печи должен иметь абсолютно ровную поверхность для устойчивости конструкции.

Какие печи подходят для бани

По своей конструкции бывают различны, в основном – примитивные. Но для ее создания требуется знать множество нюансов.

Разновидностей изделий для растопки бани множество. Каждая из них отличается своими достоинствами и недостатками.

Каждый помнит, что у бабушки в деревне была дровяная печь. С ее помощью можно легко затопить баню, насладиться традиционным паром, который не может подарить ни одна из других разновидностей. При этом ухаживать за таким изделием стоит в несколько раз дороже, чем за любым иным. Но на смене дровяным пришли электрические. Достоинств таких печей множество (в том числе удобство, легкость в сборке и пр.).

Общую характеристику печей, в зависимости от их видов, можно представить в следующей таблице:

Разновидность	Достоинства	Недостатки
Электрическая	Легкость в установке; Удобство использования; Экономичность в расходе ресурсов	Слишком влажный пар
Кирпичная	Повышенный уровень безопасности; Долговечность использования и сохранения эстетического внешнего вида; Достижения отличного пара	На возведение печи требуется много времени; Большое количество дров для растопки; Расходы на кладку
Железная	Экономичный вариант; Быстрота разогрева	Быстрота остывания
Чугунная	Жаростойкость; Пожаробезопасность	Траты на содержание
Стальная	Прочность; Легкость монтажа; Не боится перепадов температуры; Бюджетный вариант	Большой расход топлива

При выборе печей решается вопрос в пользу того или иного вида. Здесь последнее слова за каждым собственником: все зависит от наличия соответствующих ресурсов, необходимостью достижения нужного количества пара и пр.

Тонкости установки

Монтаж металлической печи следует производить с соблюдением специальных требований:

• Основание, на котором устанавливается конструкция, должно быть прочным, устойчивым, пожаростойким.
• Стены рядом с отопительным прибором необходимо облицевать жаропрочным материалом.
• Выходная труба и дымосборник печи должны иметь одинаковый диаметр.
• Под топливным каналом следует уложить огнестойкий лист для предотвращения возгорания.
• Уклон пола в парной должен идти вниз от отопительного прибора, чтобы под настил не попадала вода.

Схема установки зависит от разновидности печи, особенностей расположения топки, типа дымохода

При выполнении монтажных работ важно помнить о том, что безопасность эксплуатации отопительного оборудования и самой бани зависит от строгого соблюдения правил монтажа

Принцип работы

Обычный костер не обеспечивает рациональное использование топливных ресурсов. Значительная часть энергии бесполезно улетучивается в окружающее пространство. Отсутствует конвекционные процессы, накопители тепла. Невозможна точная регулировка процесса горения. Доступ кислорода ничем не ограничен.

С применением дымовой трубы и закрытой рабочей зоны отмеченные недостатки устраняются. Однако реактивная печь отличается более высокой эффективностью по сравнению с типовой «буржуйкой». Главное отличие – дымовая труба, размещенная внутри основной конструкции. Увеличение пути выхода газов сопровождается постепенным снижением температуры на разных участках (пример, значения приведены в C°):

• центральная шахта (райзер): 700-1100;
• промежуток между стенками: 250-380;
• участок под лежанкой: 30-90.

Улучшенная тяга в конструкции реактивной печи

На рисунках показаны особенности конструкции, которые обеспечивают достаточную тягу при увеличении длины пути удаления дыма. Другое преимущество – высокотемпературное разложение органики при ограниченном поступлении кислорода (пиролиз).
