Как выбрать терморегулятор для радиаторов отопления

Обзор популярных моделей

Danfoss

1. Комплект Danfoss Панда – комплект угловой/прямой, включающий: термостатический клапан, головки с датчиком жидкости. Клапан типа RA-N 15 (с участием предварительной настройки, не требует применения специальных инструментов для настройки) диаметром DN 15 (1/2″) максимальным рабочим давлением 10 бар, максимальной рабочей температурой 110 °C. Головка диаметром 1/2″.
2. Данфосс Panda RAS-CK. Предназначен для установки 3/4″, присоединение к радиатору 1/2″. Запорный клапан RLV-S предлагает индивидуальное отключение каждого радиатора во время технического обслуживания, ремонта без влияния на остальные радиаторы в системе отопления. Клапаны термостатические с предварительной настройкой применяются в однотрубных, двухтрубных системах центрального отопления, обеспечивая оптимальное распределение воды в системе. Предварительная настройка обеспечивает точное получение номинального расхода, обеспечивая оптимальный баланс установки.
3. Автоматический регулятор на батарею Danfoss Eco дает точный контроль температуры, стоимости отопления. Прибор является электронным программируемым термостатом, регулирующим работу радиаторов, разработан для применения в домах, квартирах, коммерческих объектах. Пользователь может легко выбрать одну из предварительно загруженных программ или индивидуально запрограммировать термостат, соответственно потребностям. Имеет режим для отдыхающих – на время отсутствия жильцов, термостат снижает температуру, восстанавливает тепловой комфорт к моменту возвращения домочадцев. Имеет функцию открытого окна, благодаря которой термостат выключается в момент обнаружения значительного снижения температуры, например, при проветривании комнаты.

Терморегулятор Invena

Комплект Invena. Комплект осевой, включает:

• клапан, питающий и возвратный;
• термостатическую головку (M30 x 1,5);
• соединения (1/2″, 15 мм для установки из меди и 16 мм для PEX).

Предназначен для подключения радиатора в ванной. Максимальное рабочее давление: 10 бар.

Набор Herz

Комплект для радиатора с питанием сбоку. Включает:

• клапан питания (1/2″);
• обратный клапан (1/2″);
• термостатическую головку (с резьбой M28 x 1,5);
• соединения;
• колпачок красного цвета.

Газовые терморегуляторы

К достоинствам газовых устройств можно отнести:

• плавная регулировка температуры;
• термостат определяет температуру в комнате, на него никак не влияет нагрев теплоносителя, так как газ концентрируется в холодной части датчика, далеко от регулирующего клапана;
• чувствительная мгновенная реакция на изменение микроклимата.

Терморегулятор для отопления производства компании Данфосс

Лидером по продажам газовых терморегуляторов для радиаторов отопления является Данфосс – знаменитая компания из Дании. Оборудование, которое они производят, славится своей надёжностью и долговечностью. Сроки службы устройств от Данфосс составляют свыше 20 лет.

Терморегуляторы для радиаторов: разновидности

Вентиль представляет нижний элемент конструкции. Регулирующие механизмы производятся для различных систем. Изделия для двухтрубных конструкций отличаются значительным сопротивлением, чем однотрубные. Существуют термоклапаны для отопления подобных схем. Запрещено применять приборы для однотрубной конструкции в двухтрубной.

Схема монтажа терморегулятора

По методу установки регулирующие устройства бывают углового или прямого типа. Если магистраль подсоединяется в боковой части, то устанавливается прямой вентиль, а если снизу, то угловой.

Также отличаются конструкции по типу материалов. Используются металлы, которые обладают устойчивостью к коррозии. На отдельные модели наносится специальное покрытие: хромирование или никелирование. Вентили могут изготавливаться из латуни, бронзы или нержавейки.

Отличия установки двух вариантов схем

Виды терморегуляторов

По способу подводки труб к радиатору термостаты бывают прямыми и угловыми.

Термостат угловой

Терморегуляторы изготавливаются из материалов, стойких к коррозии. Обычно их производят из:

• латуни (иногда с дополнительным покрытием из никеля);
• бронзы (с никелированным или хромированным покрытием);
• нержавейки;

Последний материал самый долговечный, но устройства из него стоят дороже и встречаются нечасто.

Термостат из нержавейки

Различают термостаты и по типу соединения. Бывают изделия с накидными и с обжимными гайками.

По типу рабочего вещества, наполняющего головку, терморегуляторы делятся на:

1. Жидкостные.
2. Газовые.

Жидкостные термостаты изготавливаются проще, чем газовые, поэтому их ассортимент намного шире, чем газовых устройств.

Термостат для отопления жидкостный

По принципу действия терморегулятор бывает ручной, механический и автоматический (электронные).

Автоматический (электронный) термостат для отопления

Самый простой ручной терморегулятор — конусный вентиль (на фото). Принцип его работы: человек крутит ручку, а конусный стержень перекрывает часть потока жидкости. Минусы такого устройства — отсутствие разметки на кране. Придётся самостоятельно определять, при каком положении вентиля в комнате устанавливается оптимальная температура. Приобретение ручного терморегулятора для радиатора отопления – самый дешёвый вариант.

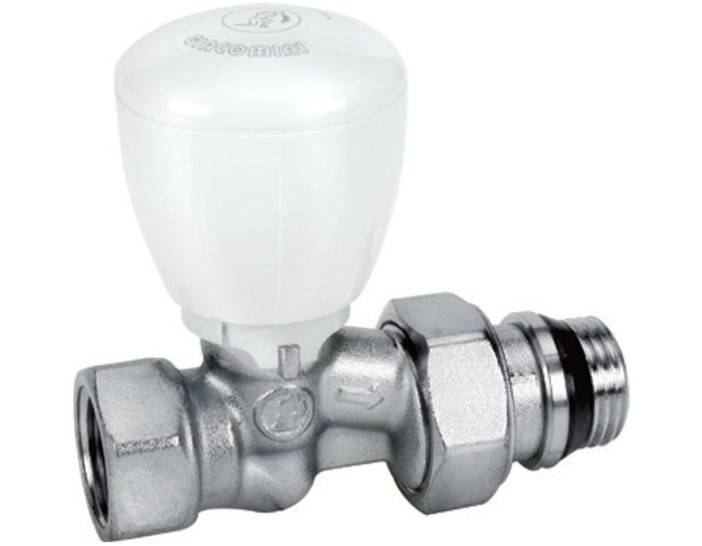

Ручной терморегулятор — конусный вентиль

Часто на радиаторе отопления устанавливают кран механического терморегулятора. На нём имеется специальная шкала с нанесёнными цифрами, по которым можно установить необходимый уровень температуры (можно посмотреть на фото).

Механический терморегулятор

К преимуществам механического устройства можно отнести недорогую цену, простоту установки и использования.

Минусы механического терморегулятора:

• меньшая эффективность по сравнению с автоматическим прибором;
• необходимость постоянной регулировки температуры при изменении климатических условий;
• быстрый выход из строя защитного колпачка (при регулярном закрытии и открытии вентиля);

Когда нужна и когда не нужна термоголовка

Термоголовка – устройство с датчиком температуры воздуха, которое устанавливается на радиатор. Она позволяет экономить на отоплении, причем значительные суммы.

Термоголовка позволяет отключать радиатор в случае, когда помещение уже достаточно прогрето – а нужную температуру можно выставлять прямо на ее корпусе. Принцип ее работы довольно простой: термостатическая вставка сравнивает заданную температуру на термоголовке с фактической в помещении, и толкает в нужном направлении шток. Шток, в свою очередь, приоткрывает или перекрывает проток через термостатический вентиль на подаче радиатора, регулируя его тепловую мощность.

В настоящее время на рынке представлено большое количество термоголовок с разнообразными подключениями (резьбовое, клипсовое), с различной точностью настройки. Они могут быть из пластика разных цветов, хромированные, или в дизайнерском корпусе.

Есть даже цифровые термоголовки с экраном! Стоимость термоголовок колеблется от 500 до 4000 рублей, при этом она позволяет сэкономить до 30% на ежемесячных платежах за отопление. Более того, они позволяют в разных помещениях устанавливать разную температуру – ведь все люди по-разному ощущают “комфорт”. Казалось бы, ставить их можно всегда и везде… но нет.

Есть ситуации, когда термоголовки не нужны. Например, в случае, когда планируется отопление объемного и открытого пространства большим количеством радиаторов, можно обойтись одним настенным термостатом. Этот единственный в системе отопления термостат будет сравнивать фактическую температуру воздуха с требуемой, и регулировать работу системы отопления. В этом случае он не будет перекрывать подачу на одном или несколько радиаторах, а будет управлять котлом.

Термостатические головки

Термостатической головкой называется герметичный цилиндр, в который встроена пластиковая рукоятка и сильфон. Сильфоном называется упругая оболочка, которая наполнена специальным веществом. Это может быть как жидкость, так и газ, у которого высокое температурное расширение – толуол, ацетон или газоконденсат. Данные вещества обладают сильной чувствительностью к нагреванию и реакцией в виде резкого увеличения объёма.

Ручные

Работа ручных термостатических головок похожа на работу обыкновенного крана. Для регулировки температуры батарей отопления, необходимо повернуть регулятор в определённую сторону. Таким образом можно настроить термоклапан для радиатора отопления, пропуская через себя минимальное или максимальное количество теплоносителя.

Такие устройства являются самими дешёвыми и самыми надёжными. Но, стоит отметить, что они не особо удобны. Для изменения теплоотдачи придётся прокручивать вентиль вручную.

Их установка возможна на выходе или входе отопительного радиатора вместо шаровых кранов. Производить регулировку можно любым из них.

Механические

Механические регуляторы температуры для батарей отопления являются наиболее сложными. Поддержание заданной температуры происходит автоматически. Сильфон является основой термостатической головки.

Сильфон служит в качестве подпорки для штока. Шток перекрывает проходное сечение клапана. Он находится в поднятом состоянии до тех пор, пока не нагреется вещество на сильфоне. Как только начинает увеличиваться температура, цилиндр увеличивается в размерах (происходит процесс расширения газа или жидкости). Он оказывает давление на шток, который, в свою очередь, продолжает перекрывать проходное сечение.

Через радиатор проводится всё меньшее количество теплоносителя, и он начинает остывать вместе с веществом, находящимся в сильфоне. Из-за этих явлений цилиндр становится всё меньше по размеру, шток поднимается. Через радиатор проходит всё большее количество теплоносителя, и он начинает нагреваться. Затем цикл вышеописанных действий повторяется.

Газовый или жидкостный

Когда в помещении устанавливается такой регулятор батареи отопления, температура воздуха в комнате регулируется очень точно. Погрешность составляет лишь один градус. Но, стоит отметить, что в целом дельта находится в прямой зависимости от инертности вещества в сильфоне. Его заполнение может производиться при помощи газа или жидкости. Газы способны быстрее давать реакцию на изменения температуры, но со стороны технологичности, создание их сложнее.

Изменение объёмов жидкости происходит немного медленнее, но их сделать проще. Больше всего представленных терморегуляторов для отопительных радиаторов оснащаются термоголовками с сильфонами заполненных жидкостью.

С выносимым датчиком

Установка механической термостатической головки должна проходить таким образом, чтобы она имела направление в комнату, так как это позволяет более точно измерить температуру. Так как они немаленьких размеров, данный способ установки не всегда применим. В этом случае можно установить терморегулятор для отопительного радиатора с выносным датчиком.

Датчик температуры присоединяется к головке капиллярной трубкой. Его установка возможна в любой точке, в которой планируется измерение температуры воздуха. Единственным минусом данного решения является немаленькая стоимость.

Но, стоить отметить, что при установке такой системы есть возможность более точного поддержания температуры.

Электронные

Что касается размеров данной установки, электронный терморегулятор для радиатора ещё больше по величине, также большие размеры имеет и его термостатический элемент. Помимо электронных элементов здесь происходит установка двух батарей.

Управление микропроцессора происходит при помощи движения штока. У таких моделей имеется множество дополнительных функций. К примеру, есть возможность установки температуры помещения по часам.

Для чего это может пригодиться? Например, давно доказанным научным фактом является то, что сон в прохладном помещении гораздо полезнее. Данная установка даёт возможность программирования температуры именно в ночное время. А к утру, во время пробуждения, можно сделать более тёплый температурный режим.

Главными недостатками таких моделей является немаленький размер, и необходимость постоянного слежения за зарядкой батареи, а также высокая стоимость.

Устройство термоголовки

Термостатическая головка представляет собой изготовленный методом горячего штампования белый (черный, серый, золотистый или прозрачный) пластиковый корпус, в котором расположена сильфонная емкость (сильфон, термобаллон) из оцинкованной стали или латуни. Емкость наполнена этилацетатом или толуолом – веществами с высоким коэффициентом температурного расширения. Некоторые производители в качестве наполнителя сильфонной емкости используют газоконденсат (к примеру, в моделях Danfoss RTD), который имеет самую высокую скорость реакции на изменение температуры в помещении.

Термостатическая арматура на распределительном коллекторе теплого пола.

Примечание! Существуют модели, в которых в качестве термоэлемента используется воск, также обладающий высоким коэффициентом расширения.

Термоголовка используется совместно с термостатическим радиаторным клапаном (вентилем).

Полипропиленовый или нержавеющий стальной шток, под воздействием вещества в сильфоне, сужает или увеличивает сечение проходного канала клапана, тем самым регулируя объем поступающего в радиатор теплоносителя.

В верхней части корпуса расположен стопорный элемент, который позволяет зафиксировать настройки.

Устройство термостатической головки. Модель Danfoss RTD-N.

Некоторые производители для подсоединения клапана к трубопроводу используют конусообразное соединение по принципу «металл к металлу» без уплотнительных прокладок. Такое решение позволяет увеличить срок службы и надежность соединения, особенно при высоких температурах и химически агрессивном, загрязненном теплоносителе. Однако для предотвращения появления на металле вмятин и царапин, перед монтажом рекомендуется смазать соприкасающиеся поверхности техническим жиром. Уплотнительные кольца и прокладки относительно быстро приходят в негодность, что увеличивает вероятность появления течи. К тому же, отсутствие уплотнительных материалов позволяет осуществлять частый демонтаж/монтаж соединения.

Термоголовка для радиатора отопления оборудована системой безопасности, которая защищает прибор отопления от замораживания. Так например, если температура в помещении опускается до +5°С — +8°С (у различных моделей свой минимальный уровень температуры), термоголовка автоматически поднимает шток, тем самым запуская теплоноситель в радиатор.

Топ лучших механических вариантов

Ballu BMT-1

Один из лучших вариантов, предназначенный для установки в однофазные обогреватели. Максимальная нагрузка – 2 кВт. Корпус выполнен из прочного материала, который не царапается. Однако со временем может появляться характерная для пластика желтизна, но происходит это не так часто. Ток коммутации – 16 А.

Средняя стоимость – 700 рублей.

Ballu BMT-1

Достоинства

• Неплохие технические показатели;
• Стильный корпус;
• Простая регулировка;
• Хороший вариант за такую стоимость;
• Простота.

class=’s-article__points-list’>

REXANT R70XT

Неплохой бюджетный вариант, который подойдет для электрического пола. В конструкции нет никаких сложных элементов, все максимально просто и доступно, поэтому никаких проблем с использованием не возникнет. Минимальная и максимальная температура – 5…40 градусов соответственно. Выдерживаемая нагрузка – 3.5 кВт.

Средняя стоимость – 530 рублей.

REXANT R70XT

Достоинства

• Низкая стоимость;
• Выполняет свои функции;
• Управление простое;
• Установка отнимает минимум времени.

class=’s-article__points-list’>

TDM ELECTRIC SQ0832-0020

Фирма популярная и нравится даже профессиональным строителям. Изделие устанавливается на DIN-рейку, поэтому ее наличие в доме обязательно. Не занимает много места. Контроль простой и понятный для каждого. Минимальный температурный показатель составляет -20 градусов. Класс защиты – IP20, что, стандартное явление для бюджетных исполнений.

TDM ELECTRIC SQ0832-0020

Достоинства

• Соотношение цены и качества;
• Неплохая надежность;
• Прослужит точно несколько месяцев;
• Качественная сборка.

class=’s-article__points-list’>

Преимущества использования терморегуляторов

Установленный на радиаторе отопления терморегулятор имеет следующие преимущества:

• Появляется возможность изменять температуру в каждом отдельном помещении, делая ее наиболее комфортной;
• Достигается экономия денежных средств за счет уменьшения подачи теплоносителя в дом;
• На терморегулятор для радиатора отопления цена установлена не слишком высокая, поэтому любой желающий может приобрести для своего дома несколько таких устройств;
• Дизайн приборов выполнен таким, чтобы удачно вписываться в любой интерьер помещения;
• Регулятор способен точно поддерживать заданную температуру. Погрешность составляет около 1 градуса;
• Установка и эксплуатация прибора не представляет никакой сложности.

Конструкция термоголовки и принцип ее работы

В конструкцию входит два основных элемента – термоклапан и термостат. Работают они следующим образом:

1. Сильфон заполняется летучим паром или жидкостью и находится под постоянным давлением.
2. Величина давления всегда соответствует величине нагрева наполнителя, а регулировка осуществляется за счет того, что пружина в сильфоне сжата с определенной силой.
3. Когда температура окружающего воздуха поднимается, часть наполнителя испаряется, что приводит к увеличению давления внутри термоголовки.
4. Пружина разжимается, сильфон увеличивается, что приводит к движению золотника в клапане в сторону закрытия просвета трубы, – это не дает теплоносителю попадать в радиатор в слишком большом количестве.
5. Это происходит до тех пор, пока не восстановится равновесие системы.
6. Если температура воздуха падает, пар в сильфоне конденсируется, давление уменьшается, сильфон становится меньше.
7. Уменьшенный сильфон воздействует на золотник таким образом, чтобы тот начал открывать проход для воды, пока радиатор не прогреется до нужной температуры.

Наполнитель сильфона расположен на максимальном отдалении от нагреваемой водой части устройства, поэтому воздействия горячей воды на датчик не происходит.

На него может действовать нагретый воздух, испускаемый самим радиатором. Чтобы этого избежать, термоголовка для радиатора должна быть установлена в горизонтальном положении.

Разновидности термостатов

Термоголовка для отопительных радиаторов может иметь один из двух видов термостата:

• автоматический;
• ручной.

Принцип балансировки системы отопления с помощью ручного термостата прост: поворот вентиля приводит к тому, что шток клапана сдвигается с места, изменяя просвет трубы в соответствии с выбранным значением температуры. Эффективность прибора в таком случае несколько ниже, а ручка клапана может со временем выйти из строя из-за частого механического воздействия.

В конструкцию автоматического регулятора входит сильфон. Часто такие термоголовки оснащаются цифровыми датчиками и дисплеями, что делает процесс настройки температуры совсем простым.

Конструкция клапана

Термостат нужен для регулировки температуры ручным или автоматическим способом. Вторая основная деталь термоголовки – клапан – нужна для того, чтобы напрямую воздействовать на поток теплоносителя, регулируя диаметр просвета подающей трубы. Клапан может устанавливаться на прямом или угловом участке контура и выполняется по одному из двух стандартов: RTD-G или RTD-N. Выбор конкретного вида устройства основывается на типе схемы отопления, а стандарт подбирается исходя из диаметра трубы подводящего контура.

RTD-G может пропускать через себя большее количество теплоносителя и рассчитан на следующие ситуации:

• однотрубные системы отопления;
• многоэтажные дома;
• частные дома с двухтрубной системой с естественной циркуляцией.

Однотрубные системы должны оборудоваться байпасами в обязательном порядке, если радиаторы оснащаются терморегуляторами.

RTD-N подходит для:

• домов с принудительной циркуляцией теплоносителя в контурах обогрева;
• многоэтажных новостроек с двухтрубным отоплением.

Преимущества исполнения

Не все пользователи могут покупать дома, где установлена продвинутая система отопления с возможностью регулировки температуры. Большинство производителей выпускают специальные приборы, которые легко монтируются на радиатор, конвектор и т.п. Однако перед покупкой подобного исполнения следует учитывать преимущества и недостатки терморегуляторов, чтобы не было никаких проблем в будущем.

Достоинства

• Поддержание температуры в ручном или автоматическом режиме, что позволяет эффективнее прогревать помещение.
• Точность регулировки гарантирована, поэтому человек может не сомневаться в установленной температуре. Даже если покупает модель среднего класса, погрешность устройства будет минимальная.
• Если человек использует продвинутое изделие, он может задавать температурный режим индивидуально для каждой комнаты. Такая опция максимально увеличивает комфортное пребывание в комнате.
• В некоторых случаях подобные приборы дают возможность немного сэкономить при оплате счетов за электроэнергию, либо за газ (если установлен не фиксированный тариф).
• Монтаж отнимает минимум времени, при этом никаких сложностей нет, при желании сам владелец квартиры или дома может выполнить эту операцию.
• Устройство полностью окупается через несколько месяцев, поэтому деньги не тратятся впустую.
• Если в радиаторе произойдет поломка, хозяин одним движением руки сможет перекрыть подачу воды. Поэтому никакого затопления не произойдет, что может быть полезным решением для жителей многоэтажных домов.

Важно понимать, что экономия средств зависит не только от самого терморегулятора, но и места, где он устанавливается. Например, при монтаже устройство в загородном доме, человек практически мгновенно заметит разницу при оплате квартиры

Даже самые простые ручные изделия гарантируют как минимум 10% экономию, но если купить «умное устройство», здесь цифры увеличатся в три раза.

Принцип работы подобных исполнений достаточно простой, никаких сложностей здесь нет. Именно поэтому изделие начинает пользоваться все большим спросом у покупателей. Кроме того, одно из главных преимуществ такого решения – долговечность. Установив изделие один раз, пользователь может забыть о замене устройства на несколько лет. Также продаются модели с возможностью удаленного контроля и управления, что еще больше повышает удобство.

Однако не обошлось и без недостатков. Ведь ни одна конструкция неидеальная, у всего есть свои минусы. Здесь все зависит от фирмы-производителя, типа устройства и т.п. Наиболее важным параметром является точность считывания. К сожалению, не все модели способны удивить пользователя хорошими результатами, особенно механические исполнения. У подобных экземпляров погрешность варьируется от 2 до 5 градусов. Присутствует и плюс – низкая стоимость, но он никак не компенсирует минимальную функциональность.

Правила установки термоголовки

Место подключения при установке термоголовки на радиатор не зависит от ее вида. В любом случае это труба, напрямую подающая теплоноситель к батарее.

Чтобы устройство работало корректно, вокруг него беспрерывно должен циркулировать воздух.

Рекомендации по подключению

Каждый производитель дает рекомендации по поводу подключения термоголовки.

Несмотря на это, существуют и общие условия монтажа:

1. Корпус должен быть защищен от прямых ультрафиолетовых лучей. В противном случае прибор будет работать неточно.
2. Термоголовка должна быть открыта. Ее не следует скрывать никакими защитными коробами, мебелью.
3. Нельзя, чтобы устройство находилось над трубами отопления. В этом случае будет несоответствие между температурой в помещении и зоной вокруг головки.
4. Если устройство практически изолировано, нужно устроить байпасную линию или поставить перепускной клапан в районе подающей трубы и обратки.
5. Подсоединяемый трубопровод не должен оказывать давление на корпус клапана.

Во время монтажа регулятор термоголовки нужно установить на максимум. Это обеспечит правильную работу устройства. Непосредственно перед установкой движение воды или другого теплоносителя в контуре нужно перекрыть, затем слить.

Устанавливать термоголовку вертикально запрещено. Она должна располагаться параллельно полу. Такое положение гарантирует, что на нее не оказывает влияния теплый воздух

Последовательность монтажа прибора

Монтаж нужно начать с обрезки труб, которую выполняют, отступив немного от радиатора. Следующий шаг — демонтаж существующей запорной арматуры. Далее, отделяют хвостовики от клапанов и ввинчивают их в пробки радиатора.

Монтируют на место обвязку, предварительно собрав ее, соединяют трубы. Остается отрегулировать температуру путем поворота ручки термостата до тех пор, пока насечки не совпадут с имеющимися метками на корпусе, соответствующими определенной температуре.

Не рекомендуется перетягивать гайки крепления термоголовки, т.к. материалы, из которых она изготовлена, довольно мягкие. Для этого лучше применить динамометрический ключ

Нельзя пренебрегать рекомендациями производителей по поводу уровня установки прибора, поскольку он откалиброван на температурный режим на этой высоте. В основном это 0,4 – 0,6 м от пола.

Но не все батареи имеют верхнюю подачу, она бывает и нижней. Если нет образца, подходящего по высоте, выход в настройке термоголовки на более низкую температуру.

Поскольку у пола более прохладно, а прибор настроен на температуру, которая должна быть у верхнего края батареи, в помещении будет жарко. Чтобы не делать этого, можно установить термоголовку с выносным датчиком. Есть и такой вариант, как самостоятельная настройка регулятора.

Особенности выполнения настройки

Для нормальной работы устройства нужна предварительная настройка. Перед этим включают отопление и изолируют комнату, закрыв дверь.

В определенной точке устанавливают термометр и приступают к выполнению настройки:

1. Поворачивают термоголовку в левую сторону до упора с тем, чтобы течение теплоносителя было полностью открыто.
2. Ждут пока температура повысится на 5-6° по сравнению с исходной.
3. Поворачивают головку до упора вправо.
4. Когда температура упадет до нужной величины, вентиль постепенно откручивают. Останавливают вращение, при появлении шума в радиаторе и потеплении корпуса.

Последнее положение термоголовки соответствует комфортной температуре. Она и будет постоянно поддерживаться.

В конструкцию электронных термоголовок заложены встроенные программы. Они дают возможность настраивать температуру с большой точностью — вплоть до 1 градуса

Описанная последовательность подходит для большинства приборов. Если она и отличается, то выполнить ее несложно, поскольку в паспорте все подробно расписано.
