Виды регистров отопления

Изготовление водяных батарей с ТЭНом своими руками

Из инструментов понадобится:

• болгарка;
• сварочный аппарат;
• измерительные приборы;
• карандаш или мел для разметки.

Фото 1. Схема устройства самодельных регистров. Показано соединение приборов способом «нитка» и «колонка».

Самостоятельное создание устройств — одно из его преимуществ. Перед началом работ нужно выбрать материал. Технические характеристики описаны выше. Проще всего работать с гладкой сталью и чугуном. С медью и алюминием сложнее.

Для изготовления необходимы трубы с круглым сечением из выбранного металла. Рекомендованный диаметр находится в промежутке 40—70 мм. Меньший показатель приведёт к созданию громоздкой конструкции, а больший — к потере теплоты из-за длительной циркуляции.

Показатель также снижается из-за формы, но с круглым сечением проще работать. И также нужно выбрать магистраль. Труба должна иметь диаметр, аналогичный тому, что в обвязке. В противном случае потеряется баланс. Для герметичности понадобится соответственное вещество, а также торцевые заглушки.

Определив материал, переходят к расчётам, описанным немного ниже. Затем, нужно выполнить замеры в точке крепления и чертёж предполагаемой системы. Для этого рекомендуется пригласить профильного специалиста.

Процесс изготовления устройства:

1. При помощи болгарки металлические заготовки разрезают на части необходимой длины. Сварку не используют, чтобы на торцах не образовался наплав.
2. Вырезают отверстия для патрубков.
3. Последние присоединяют, сильно разогрев.
4. Прикрепляют боковые заглушки.
5. Для обеспечения безопасности рекомендуется монтаж клапанов для спуска воды и воздуха. Оба ставят сверху, на максимальном расстоянии от точки подключения к обвязке.

Справка. Иногда систему модернизируют, устанавливая ТЭН в наиболее удалённую от крепления точку.

Трубчатый электронагреватель служит запасным источником тепла, не зависящим от работы котла. Он продолжает генерировать энергию, если случится авария или будет выполнено плановое отключение основного источника. Для эксплуатации ТЭН необходима запорная арматура.

Характеристики устройств

Отопительные регистры имеют несколько качеств, отличающих их от иных отопительных приборов:

• Благодаря эффективному теплообмену с окружающим пространством небольшие по размеру приборы способны отапливать крупногабаритные помещения.
• Изготовление теплообменника достаточно простое – необходим лишь сварочный аппарат и угловая шлифмашина с отрезным диском.
• Можно использовать любые доступные материалы – трубы из чугуна, нержавейки или стали.
• Приборы способны выдерживать высокое давление (10 кгс/м2) и могут работать на любых теплоносителях – воде, масле, других жидкостях, пару.
• Собрать прибор можно как уже по готовым чертежам, так и по самостоятельно составленным. Допускаются различные варианты конфигурации, заглушек, доборных элементов и отделочных материалов.
• Конечная стоимость теплообменника из гладких труб получится ниже, чем у прочих приборов с аналогичным уровнем эффективности.

Стоит отметить, что чем больше совокупная площадь поверхности прибора, тем выше его теплоотдача. В свою очередь, площадь зависит от сечения трубы и длины секции.

В большинстве случаев регистры отопления обладают такими характеристиками:

1. Для теплообменника использованы электросварные трубы из углеродистой стали.
2. Соединение труб выполнено одним из способов – фланцевое, на внешней резьбе, и сварное.
3. Максимальное значение давления – 10 кгс/м2.
4. Сечение труб в секциях – 32-219 мм.
5. Минимальный отступ между уровнями – от 50 мм.
6. Сечение соединительных перемычек – от 32мм.

Пиролизные котлы отопления

Для того чтобы сэкономить на материалах и энергии, потраченной на работу котла, следует использовать именно такой тип агрегатов. Принцип работы котла заключается в смеси воздуха и пиролизного газа, которая воспламеняется и дает больше тепла. Стоимость материалов для изготовления пиролизного котла на порядок выше, чем у дровяного, но через пару отопительных сезонов устройство окупается.

Конструкция пиролизного водяного агрегата будет состоять из нескольких секторов: регуляторы подачи электроэнергии, отверстие, дымовые каналы, вентилятор, камера сгорания и трубы. При его изготовлении необходимо придерживаться точного чертежа в связи со сложностью в сборке конструкции. Высокая отопительная способность и коэффициент полезного действия позволяют снизить расход энергии и установить мощность на 25-30 кВт, в отличие от других котлов (40-50 кВт).

Рис. 3 Схема сборки

Для его сборки нам понадобится электродрель, термодатчик, отрезной круг на 230 миллиметров, болгарка, электроды и сварочный аппарат, а также стальные полосы толщиной 2 мм и вентилятор.

• Вырезать отверстие для топлива немного выше, чем резервуар для горения.
• Установить ограничитель, который контролирует подачу воздуха.
• Вырезать в котле специальное отверстие для ограничителя.
• Приварить ограничитель из трубы толщиной 65-70 мм.
• Сделать прямоугольное отверстие для загрузки и надежно закрыть его стальной накладкой.
• Вырезать отверстие для удаления золы.
• Желательно сделать отводную трубу с изгибом ради повышения количества вырабатываемого тепла.
• Установить снаружи конструкции вентиль для регулировки количества теплоносителя.
• Провести герметическую проверку и смонтировать.

Рис. 4 Принцип работы

Из каких материалов делают регистры?

В зависимости от того, из какого материала изготовлен регистр, будет зависеть эффективность его теплоотдачи, внешний вид, размеры, вес и стоимость. Каждый материал имеет свои плюсы и минусы, которые нужно учитывать при выборе:

• стальные регистры. Можно выбирать приборы из углеродистой, оцинкованной или нержавеющей стали. У первой большие показатели устойчивости к высоким температурам и выносливости. Углеродистый материал подвержен коррозии, поэтому его нужно либо окрашивать, либо покрывать специальными средствами. Присоединяются стальные трубы путем сварки. Регистры отопления из такихтруб, изготовленные самостоятельно, будут недорогими и качественными, а монтаж не вызовет трудностей. Оцинкованная сталь защищена от коррозии, стоит дешево, но имеет непривлекательный внешний вид и требует использование электросварки. Нержавейку можно не окрашивать, она не ржавеет, простая в монтаже, но стоит дороже. Минусы любого вида стали в том, что у нее низкая теплоотдача (45,4 Вт/м х0 С);
• алюминиевые регистры. По сравнению со сталью имеют больший показатель теплоотдачи (209,3 Вт/м х0 С). Кроме этого материал легкий, что облегчает его монтаж. Недостаток алюминия в высокой стоимости. Такие регистры невозможно изготовить в домашних условиях, т.к. для этого требуется специальное оборудование;
• медные регистры. Показатель теплоотдачи меди равен 389,6 Вт/м х0 С. Это самый большой уровень теплопроводности по сравнению со всеми материалами. К плюсам меди относится ее небольшой вес, пластичность, позволяющая изготавливать приборы разных форм, устойчивость к коррозии и красивый внешний вид. Минусы материала в высокой цене, невозможности использовать с несовместимыми с медью сплавами, неустойчивости к механическим повреждениям. По медным регистрам может протекать только чистый теплоноситель с химически нейтральной средой;
• чугунные регистры. Теплопроводность чугуна равна 62,8 Вт/м х0 С. Приобретаются только в готовом виде. Из-за большого веса и размеров чугунные приборы сложно устанавливать самостоятельно, но возможно. Материал долго нагревается и также долго остывает. Однако недостатки компенсируются низкой стоимостью, устойчивостью к повреждениям и долговечностью.

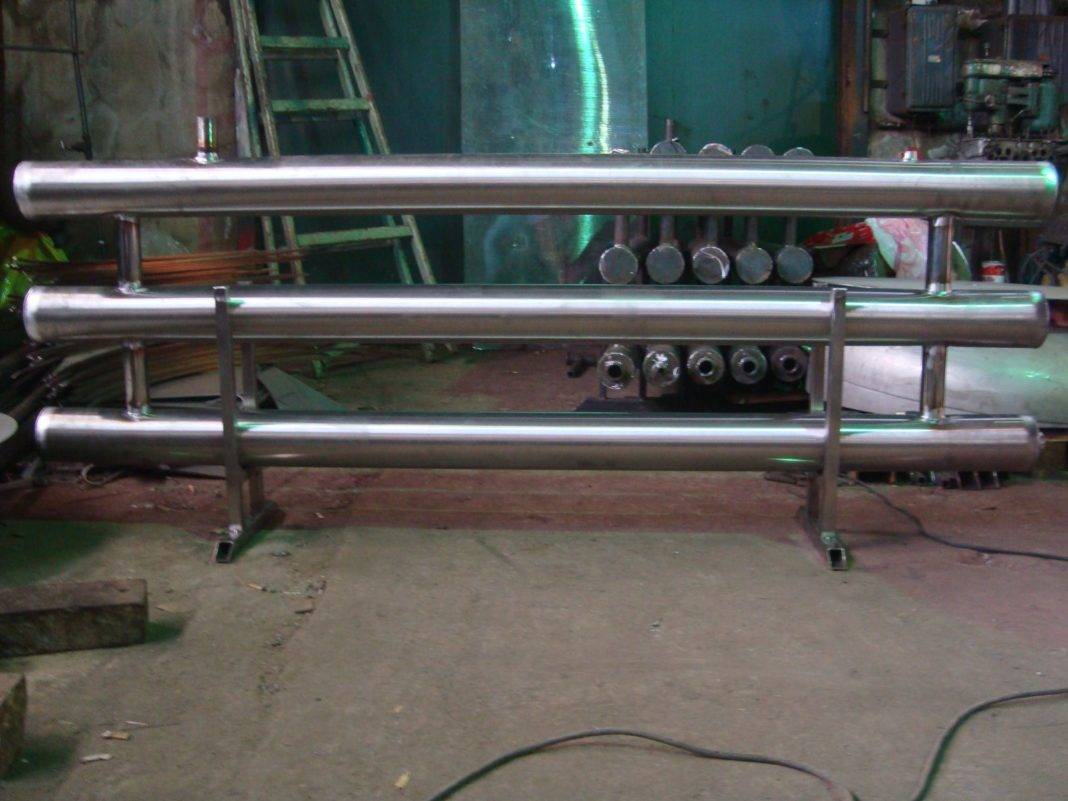

Регистры отопления стальные

Кроме монометаллических существуют и биметаллические регистры. Они изготавливаемые только на заводах. Состоят из нержавеющего сердечника и медного или алюминиевого кожуха с оребрением. Внутренняя поверхность труб из биметалла защищена от коррозии, а внешняя поверхность с пластинами служит для повышения теплоотдачи. Такие приборы дорогие, но эффективны и прослужат долго.

Конструкции регистров

Каждый отдельный регистр сваривается из одной или нескольких труб, расположенных вертикально или горизонтально. Используется материал диаметром 32–200 мм (чаще 32–80 мм). Выбор размера сечения регистра ограничивается мощностью котла – вода в широких объемных резервуарах не прогревается до нужного уровня.  Длина и количество труб зависит от параметров конкретного помещения: площади, утепления, наличия других теплоотдающих элементов в комнате. Для того чтобы теплоотдача от панели была максимальной, расстояние между двумя трубами при сварке делают на 5 см больше их диаметра. Таким образом увеличивается площадь, с которой излучается тепло в пространство. При меньшем расстоянии регистр из гладких труб будет тратить тепло на обогрев самого себя, а при большем в создаваемой тепловой «стене» будут воздушные «дыры», КПД понизится. Соединяются трубы между собой при помощи сварки (реже – резьбовым соединением) тонкими поперечными трубками – патрубками.

Существуют различные конструкции этого вида теплоотдающих элементов: регистры отопления из гладких труб (круглых или профильных) и оребренная труба. Последний вариант представляет собой обогревающий элемент, на котором с высокой частотой наварены перпендикулярные металлические пластины. Сделано это для увеличения площади теплоотдачи и повышения коэффициента полезного действия прибора. Внешний вид оребренной трубы оставляет желать лучшего, чаще ее используют для обогрева нежилых помещений. В квартирах оребренную конструкцию предпочитают заменять на более «цивилизованный» вариант.

Горизонтальный регистр. По форме горизонтальные регистры бывают S-образными (змеевидными) и секционными, представляющих собой несколько параллельных труб, образующих одну секцию. По сути однотрубная S-образная система представляет собой отопление из труб без батарей. Если монтаж трубопровода осуществляется с небольшим уклоном – 0,05%, то насос для системы не требуется, вода циркулирует естественным образом. При использовании горизонтального регистра возможно любое подключение – верхнее, диагональное, нижнее или боковое.

Вертикальный вариант. Регистры и радиаторы вертикальные – это ряд вертикально сваренных тонких трубочек. В данной конструкции не уместны трубы больших диаметров, так как устанавливаются они чаще там, где пространство ограничено – например, при замене батарей на регистры в результате присоединении лоджии. Для движения жидкости по вертикали необходим циркуляционный насос. Главным достоинством этих образцов по сравнению с горизонтальными является эстетичность внешнего вида. Аккуратно сваренный вертикальный радиатор отопления может стать украшением помещения сам по себе или с применением элементов декора.

Виды регистров для отопительных систем

Устройства разделяют по двум категориям. От первой зависят технические характеристики системы в целом. От второй — циркуляция теплоносителя по трубопроводу.

По материалу: стальные, железные, алюминиевые и чугунные трубы

Выделяют четыре вида, хотя в изготовлении можно использовать множество других веществ и их сплавов.

Сталь

Используется чаще прочих металлов.

Это обусловлено несколькими факторами:

• дешевизной;
• лёгкостью обработки;
• широкой распространённостью;
• большим разнообразием форм.

Для создания применяют технологию сварки.

Важно! Иногда встречаются регистры из оцинкованной или нержавеющей стали. Следует учитывать, что оба варианта дороги, а первый ещё и сложен в обработке

Гладкие

Данную характеристику имеют железные трубы с высоким содержанием углерода. Говоря проще, основой служит сталь. Для получения ровной поверхности используют электрическую сварку. Они держат гораздо большее давление, чем обычные, при этом симпатичнее и немногим дороже. Подобные регистры описаны в ГОСТ 10704-91.

Алюминий

Встречается довольно редко, поскольку для сварки требуется специальное оборудование, которое нелегко найти. Это их единственный минус: материал дешёв, хорошо проводит тепло, почти не теряя последнего.

Некоторые регистры делают из сплава стали с алюминием. Биметаллические устройства сложно получить, но они обладают лучшими, в сравнении с аналогами, характеристиками.

Чугун

Почти не используют, поскольку регистры получаются громоздкими и тяжёлыми. Создавать специально для них стойки — не целесообразно. Кроме того, металл хрупок и способен расколоться или дать трещину от удара. Соответственно, нужно приобрести защитные кожухи, которые снизят теплопроводность. Их сложно установить хотя они надёжны, а эксплуатация не зависит от химического состава труб.

Почти идентичное описание можно дать меди. Следует отметить, что она гораздо дороже, но в 3—5 раз лучше передаёт температуру в комнату. Соответственно, требуется обвязка небольшого размера. Среди недостатков:

• хрупкость;
• плохая совместимость с другими металлами;
• высокие требования к теплоносителю;
• обязательное заземление.

Материал следует выбирать по личным предпочтениям, но также важно провести расчёты. Они помогут заранее посчитать необходимые габариты установки с каждым типом металла

По форме исполнения: секционные, змеевиковые

Секционные регистры делают из участков труб большого диаметра. Их соединяют патрубками для допуска воды. Последние выполняют из того же металла, а их размер должен соответствовать подводящей обвязке.

Устройства рекомендуется устанавливать вместе с циркуляционным насосом, поскольку в них создаётся избыток гидравлического сопротивления.

Создание секционных устройств несложно. Болгаркой вырезают несколько регистров, соединения между ними. Систему собирают одним из двух способов. В сплошной переходы осуществляют с каждого края, а в ступенчатой — чередуя. В последнем случае у параллельных сторон размещают стойки в виде металлических пластин.

Змеевиковые делают из единого участка трубы. Её изгибают, что делает процесс создания затруднительным. Это касается самостоятельной работы: на производстве подобные устройства нередки. Для ускорения работы крайние стороны, около поворотов, соединяют между собой.

Для безопасности между изгибами устанавливают небольшие пластины, которые поддерживают верхние части.

Секционные незначительно лучше для циркуляции, при этом гораздо проще изготовляются. Змеевиковые выглядят немного эстетичнее и хорошо сочетаются с трубчатым электрическим нагревателем.

Разновидности отопительных регистров

Отопительные регистры представляют собой группу трубопроводов, расположенных параллельно друг другу и сообщающихся между собой. Они могут отличаться по материалу, по форме и конструктивному исполнению.

Материалы для изготовления

Чаще всего регистры отопления изготавливаются из гладких стальных труб по ГОСТ 3262-75 или ГОСТ 10704-91. Применение электросварных труб предпочтительнее из-за способности выдерживать более высокое давление. Тем не менее, на практике довольно распространены также водогазопроводные трубы, которые эксплуатируются не менее успешно. Такие отопительные приборы спокойно выдерживают всевозможные механические повреждения и нагрузки, а также работу с любым теплоносителем.

Существуют еще модели из нержавеющей стали. Их устанавливают в помещениях с повышенными требованиями к эстетичности и долговечности. В связи с повышенной стоимостью применение регистров из нержавеющей стали наиболее оправдано в ванных комнатах. Высокая стойкость к коррозии и разнообразие конфигураций полотенцесушителей из нержавеющей стали позволяют применять их даже в самых современных интерьерах санузлов.

Более эффективными с точки зрения теплоотдачи являются алюминиевые и биметаллические регистры. Они отличаются легкостью и эстетичностью, прекрасно работают в системах индивидуального отопления с хорошо организованной водоподготовкой. В остальных случаях низкое качество теплоносителя приводит к быстрому выходу приборов из строя.

Иногда можно встретить регистры из меди. Обычно их применяют в системах, где основная разводка медная. С ними удобно работать, они весьма симпатичны и долговечны. Кроме того, теплопроводность меди примерно в 8 раз выше, чем стали, что позволяет значительно уменьшить размер нагревательной поверхности. Общий недостаток всех приборов из цветных металлов – чувствительность к условиям эксплуатации – ограничивает сферу применения медных регистров.

Конструктивное исполнение

Наиболее характерные конструкции традиционных стальных регистров можно разделить на 2 типа:

• Секционные;
• Змеевиковые.

Для первого свойственно горизонтальное расположение трубопроводов и применение вертикальных узких перемычек между ними. Второй предусматривает использование прямых и дугообразных элементов одного диаметра, которые соединяются змейкой с помощью сварки. При использовании нержавейки или цветных металлов трубы просто изгибаются для придания требуемой конфигурации.

Существует три варианта исполнения присоединительных патрубков:

• Резьбовой;
• Фланцевый;
• Под сварку.

Они могут располагаться как с одной стороны прибора, так и с разных. Выход теплоносителя предусматривается под подачей или по диагонали от нее. Иногда встречается нижнее подключение магистралей, но в этом случае существенно снижается теплоотдача.

В секционных регистрах выделяют 2 вида соединений в зависимости от способа расстановки перемычек:

• «Нитка»;
• «Колонка».

Регистры из гладких труб могут использоваться как регистры основной системы отопления или как отдельные обогреватели. Для автономной работы внутрь прибора устанавливается ТЭН необходимой мощности и выполняется подключение к сети. В качестве теплоносителя для переносных электрических регистров из стали часто используют антифриз или масло, т.к. оно не замерзает при хранении либо аварийном отключении электроэнергии.

При использовании отдельно от общей системы отопления обязательно дополнительное размещение расширительного бачка  в верхней части прибора. Это позволяет избежать повышения давления вследствие увеличения объема при нагреве. Размер емкости подбирается, исходя из возможности вместить около 10 % общего количества жидкости в нагревателе.

Для автономного использования регистра из стальных труб к нему привариваются ножки высотой 200 – 250 мм. Если же прибор является частью контура отопления, его перемещение не планируется и стены достаточно крепкие, то используется стационарное крепление с помощью кронштейнов. Иногда для очень массивных регистров применяют комбинированный вариант установки, т.е. прибор ставится на стойки и дополнительно фиксируется на стене.

Электрические регистры

Электрический регистр отопления

Электрический регистр отопления – это переносная водяная система обогрева, которая работает от электрического нагревателя. Мало того – это система открытого типа, поэтому, как и все подобные схемы, должна иметь обязательный атрибут – экспанзомат. Простыми словами – расширительный бак, который должен быть открытым. Про различия между открытым и герметичным экспанзоматом мы писали в одной из предиущих статей. К конструкции такого вида теплообменника предъявляются следующие требования:

• нагревательный тэн располагается в самом низу;
• экспанзомат располагается в верхней точке;
• обратка от бачка должна выходить к тэну.

Принцип работы заключается в том, что тэн нагревает воду, а та, в свою очередь, стремится подняться вверх, так как ее плотность меньше холодной. С уменьшением плотности увеличивается объём. Чтобы в результате объёмного расширения давление в теплообменнике не повышалось, излишки воды выталкивается в бачок. Туда же уходит весь воздух. Также читайте о перепадах давления в контуре обогрева.

Вода, поднявшись в самый верх и отдав по пути часть тепла воздуху, становится холоднее. С верхней точки уже остывший теплоноситель перетекает к началу своего пути, процесс повторяется.На головке тэна есть регулятор температуры. Автоматика будет поддерживать выставленное количество градусов. Установленный термодатчик контролирует степень нагрева воды и включает тэн по мере необходимости. Следует учитывать, что маломощный нагреватель дольше будет греть воду.

Расчет конструкции обогревателя

Вначале необходимо рассчитать требуемую тепловую мощность для конкретного помещения.

По правилам, такой теплотехнический расчет следует делать с учетом:

• площади и направленности внешних стен (в южном солнечном направлении или нет);
• кубатуры обогреваемого помещения;
• уровня максимально возможных отрицательных температур в регионе;
• степени теплоизоляции стен, выходящих на улицу;
• наличия снизу и/или сверху еще одного отапливаемого помещения;
• количества, квадратуры и разновидности установленных окон;
• наличия/отсутствия дверей, открывающихся непосредственно на улицу.

Строительными нормами рекомендуется даже учесть преобладающую розу ветров зимой. С наветренной стороны у стены теплопотери в течение зимнего периода будут заведомо выше.

Упрощенно для помещения с высотой потолков в районе 2,7 метра необходимую тепловую мощность вычисляют умножением площади комнаты на 100 Вт

Если потолки в помещении расположены на уровне 3-х метров и выше, то для упрощенного расчета следует уже кубатуру отапливаемого пространства умножить на 34 или 41 Вт. Первый коэффициент берется для кирпичных зданий, а второй – для строений из железобетона.

Перемножить пару чисел не сложно. Но надо четко отдавать себе отчет, что подобные условные вычисления могут быть очень далеки от реальных цифр, так как нюансов здесь немало.

Самый оптимальный выход – это заказать нужный расчет у специалиста, который примет во внимание все параметры помещения. Теплопотери происходят через стены, окна, пол, потолок и даже вентиляцию. Для получения точных цифр учесть надо все без исключения

Для получения точных цифр учесть надо все без исключения.

Далее надо рассчитать размеры труб для отопительного регистра. Для этого следует воспользоваться формулой:

Q= K* St*dt

буквенные обозначения:

• Q – тепловая мощность регистра;
• K – коэффициент теплоотдачи, зависит от материала трубы;
• St – площадь теплоотдачи (равна числу ПИ помноженному на диаметр и длину трубы);
• dt – тепловой напор.

Соответственно, зная Q и dt, остается лишь подобрать диаметр трубы и ее общую длину. Затем уже, в зависимости от конструкции регистра, этот трубопровод можно разбить на несколько отрезков, которые впоследствии будут соединены поперечинами. Теплоотдачу от последних, чтобы не усложнять расчеты, лучше не учитывать.

Цифра dt в свою очередь вычисляется исходя из необходимой температуры в помещении (Тв) и показателей ее в подаче (Тп) и обратке (То) – итого dt=(Тп+То)/2-Тв

При подключении труб змейкой каждый следующий горизонтальный сегмент получает приблизительно на 10% меньше тепловой энергии, чем расположенный сверху. Каждый такой отрезок регистрового трубопровода следует рассматривать, как отдельную батарею. А теплоноситель по мере движения по ним постепенно и неизбежно остывает, тепло уходит в помещение.

Еще один параметр – расстояние между горизонтальными секциями (основными трубами), которое отражает высоту отдельного патрубка. Если этот просвет сделать слишком маленьким, то потоки тепла сверху и снизу начнут перекрываться, негативно воздействуя друг на друга.

Эту цифру надо подбирать так, чтобы она была чуть больше диаметра трубы. Тогда эффективность регистра будет максимально возможной.

С более подробными расчетами мощности отопительных батарей и их количества можно прочесть здесь.

Советы

Перед тем, как приступить к изготовлению регистров, стоит озаботиться приобретением соответствующих материалов. Вам понадобятся трубы того или иного диаметра и какой-то длины. Здесь не приводятся точные цифры, так как прибор рассматриваемого вида можно собрать из любых труб без акцентирования внимания на их диаметре и толщине

Более важно – обеспечить оптимальный теплообмен, что подразумевает проведение вычислений относительно требуемой площади поверхности регистра

Для этого потребуется определить наружную площадь всей системы. Затем полученное значение умножается на 330 Вт. Использование этого метода основано на утверждении, что 1 м 2 отдает 330 Вт теплоты, если температура носителя составляет 60 °C, а воздуха внутри обогреваемого помещения – 18 °C.

Для людей, владеющих сварочным делом, собрать конструкцию не составит труда. Надо будет заготовить трубы и нарезать их на секции, а также позаботиться о заглушках, для изготовления которых потребуется стальной лист. Сборка регистра не предполагает наличие жестко заданного порядка действий. По окончании сварочных работ необходимо убедиться в герметичности созданной конструкции. В остальном можно дать следующие советы:

• следует подбирать трубы с оптимальной толщиной стенки, так как слишком тонкие достаточно быстро остывают, а толстые – долго прогреваются;
• верхнюю секцию надо дополнять краном Маевского, с помощью которого обеспечивается спуск воздуха;
• сборка регистра в виде змеевика предполагает использование трубогиба, если такой возможности нет, поворотные участки могут собираться из готовых колен;
• вход теплоносителя необходимо оснащать краном, а выход – вентилем;
• монтаж регистра должен производиться с небольшим уклоном в ту сторону, где находится подающий патрубок, что обеспечивает занимание краном Маевского наиболее высокой позиции.

Отсоединение первой секции батареи

Возьмите ключ для разборки радиаторов. Если вы не нашли в продаже такой ключ, можно попробовать изготовить его самостоятельно. Для этого потребуется кусок арматуры диаметром 20 мм и длиной, как минимум, 60 см. Для того, чтобы выкрутить ниппель, нам нужно расплющить один из концов арматуры до такого состояния, чтобы он был шире 26 мм, но уже 32 мм. Для этого возьмите имеющуюся у вас горелку, которой вы разогревали пробки. Нагрейте участок арматуры длиной около 4 см на любом из концов. После нагревания с помощью молотка придайте наконечнику плоскую форму. При необходимости, повторите процедуру нагрева и обработайте молотком участок арматуры снова.

Ключ можно изготовить также из куска трубы диаметром 20 мм. Для этого одному из концов трубы придайте плоскую форму, согласно заданным размерам. При использовании заводского ключа для разборки радиаторов вам не потребуется дополнительное оборудование. Если же у вас самодельный ключ из арматуры или трубы, крутить его удобнее всего с помощью трубного ключа. Он имеет достаточный рычаг для того, чтобы сорвать ниппель с места. Вставьте ключ в радиатор на глубину, достаточную для зацепления ключа и усиков ниппеля.

Далее начинайте откручивать ниппель в ту сторону, в которую откручивали пробку.

Вы можете начинать разбирать радиатор как со стороны глухих пробок, так и со стороны проходных пробок. Помните, что они имеют левую и правую резьбу соответственно. Если вы выкручиваете ниппель со стороны глухой пробки, то и ниппель вы крутите по часовой стрелке, как пробку. Иначе вы сломаете усики ниппеля, и далее сможете разобрать батарею только с помощью ножовки по металлу.

Сделайте один или полтора оборота. Далее, точно так же, сделайте один или полтора оборота в нижней части батареи. Откручивайте по очереди каждый ниппель, пока полностью не снимите секцию.

Для того, чтобы отсоединить более одной секции, не обязательно откручивать каждую секцию по очереди. Вы можете перейти сразу к нужной секции. Для этого с помощью ключа для разборки радиаторов отмерьте расстояние до нужного ниппеля. Сделайте на ключе пометку с помощью мела или маркера. Это позволит вам не промахнуться с нужной глубиной, на которую нужно вставить ключ. Далее начните откручивать ниппель точно так же, как если бы вы откручивали одну секцию

Важно иметь длину ключа, как минимум, 50-60 см, чтобы без проблем добраться до нужной секции радиатора и снять ее

Изготовление регистров для отопления своими руками

Изготовление регистра отопления

Одним из преимуществ применения регистров в отопительных системах является возможность их самостоятельного изготовления. Для этого чаще всего применяют стальные трубы круглого сечения. Несмотря на то что показатель теплоотдачи регистра отопления в этом случае не будет идеальным – процесс изготовления не потребует особых навыков.

Для самостоятельного производства этого отопительного элемента потребуется труба диаметром от 40 до 70 мм. Большее значение сечения приведет к значительным потерям тепла при циркуляции теплоносителя. Сделать своими руками регистр отопления можно по следующей схеме проведения работ:

1. Расчет оптимальных параметров отопительного прибора – диаметра трубы, общей протяженности секции.
2. Составление чертежа для вычисления оптимального количества материала.
3. Выполнение работ по изготовлению отопительного регистра своими руками.
4. Проверка конструкции на герметичность.

Стальные заглушки на трубы

Для выполнения поставленной задачи потребуется стальная труба, предназначенная для формирования основных регистров и магистраль меньшего диаметра. С ее помощью регистры будут соединены друг с другом и системой отопления. Также понадобятся специальные торцевые заглушки на трубы.

На первом этапе необходимо с помощью болгарки обрезать трубы до нужной длины. Использовать сварочный аппарат для этого не рекомендуется, так как на торцах отопительного регистра из круглой трубы сформируется наплав. Затем изготавливаются отверстия для подключения патрубков. Сварочным аппаратом привариваются патрубки и монтируются торцевые заглушки. Для обеспечения безопасности работы самодельного регистра отопления необходимо установить воздухоотводчик и спускной клапан. Они монтируются в верхней части конструкции, но на противоположной стороне относительно точки подключения к отоплению.

Регистр отопления с ТЭНом

В некоторых случаях выполняется модернизация традиционной схемы стального или биметаллического отопительного регистра. Она заключается в установке электрического нагревательного ТЭНа.

Так можно сделать автономный источник тепла, который не будет зависеть от работы водяного отопления. В случае аварии или проведения технических работ самодельный отопительный регистр будет генерировать тепло с помощью ТЭНа. Но для этого следует при монтаже установить запорную арматуру, чтобы теплоноситель циркулировал только внутри отопительного прибора.

Виды отопительных регистров

Теплоотдающие приборы этого типа бывают нескольких видов в зависимости от их конструктивных особенностей, формы труб и материала изготовления.

Тепловые регистры различной конструкции

Конструкция регистра отопления может быть змеевиковой, секционной.

Змеевиковые регистры

Состоят из нескольких параллельных труб, соединенных дугообразными патрубками, или одной трубы, изогнутой змейкой. В зависимости от особенностей помещения и необходимой температуры прибор выполняют с одним или несколькими изгибами.

При такой конструкции все элементы регистра участвуют в процессе теплообмена, обеспечивая высокую эффективность обогрева при экономии пространства. Змеевики сложны в изготовлении: требуется либо сварочный аппарат для сборки регистра из отдельных деталей, либо трубогиб для сгибания длинномерной трубы, что требует определенных навыков работы с этими инструментами.

Секционные регистры

Регистры, выполненные в виде секций значительно проще в изготовлении, так как представляют собой несколько одинаковых отрезков трубы, соединенных по краям соединительными патрубками. Секции соединяют последовательно или параллельно:

В первом случае соединительные патрубки устанавливают то с левого, то с правого края секций. Пропускная способность соединительных патрубков такая же, как у транспортировочных труб. С противоположного же края вместо соединения монтируется подпорка, удерживающая трубы в нужном положении, а торцы труб закрываются заглушками. Энергоноситель движется по теплоотдающему контуру так же, как в змеевиковом регистре – проходя секции поочередно.

Рекомендуем ознакомиться: Особенности устройства крана-буксы для смесителя, самостоятельная замена и ремонт устройства

Классификация по форме сечения

Змейка или секции отопительных приборов могут быть изготовлены из труб различной формы:

Форма труб	Плюсы	Минусы
Круглое сечение	низкая стоимость расходных материалов, наличие в продаже фитингов и арматуры, высокая пропускная способность, низкое гидравлическое сопротивление, простота внешней очистки;	сложность расчетов геометрии отверстий для соединения, большой объем готового регистра;
Прямоугольное или квадратное сечение	простота расчетов и монтажа, простота внешней очистки, компактность;	высокая стоимость, меньшая пропускная способность, чем у круглых труб, высокое гидравлическое сопротивление
Трубы с оребрением – перпендикулярными секциям теплообменными пластинами	повышенная теплоотдача, компактность;	непрезентабельный внешний вид, сложность внешней очистки, сложность монтажа, высокая стоимость.

Виды регистров по материалу изготовления

Материал используемых для изготовления труб также влияет на стоимость, размеры, эффективность и эстетичность регистра:

Материал	Плюсы	Минусы
Сталь углеродистая	низкая стоимость, простота монтажа,	невысокая теплоотдача, подверженность коррозии, необходимость окрашивания
Сталь оцинкованная	невысокая стоимость, защита от коррозии	невысокая теплоотдача, сложность монтажа из-за невозможности использования электросварки, неэстетичный внешний вид
Сталь нержавеющая	неподверженность коррозии, простота монтажа, окрашивание не обязательно, но возможно	низкая теплоотдача, высокая стоимость
Медь	высокая теплоотдача, компактность, малый вес, пластичность, позволяющая выполнить регистр любой формы, устойчивость к коррозии, эстетичность	высокая стоимость, неприменимость в отопительных контурах, изготовленных из несовместимых с медью сплавов (чугуна, стали, алюминия) из-за возможного окисления, подходит только для чистых и химически нейтральных теплоносителей, неустойчивость к механическим повреждениям
Алюминий	высокая теплоотдача, малый вес,	высокая стоимость, невозможность самостоятельного изготовления, так как для сварки требуется специализированное оборудование,
Чугун	высокая теплоотдача, долговечность, устойчивость к механическим повреждениям, средний ценовой диапазон, химическая инертность	большой вес, большие размеры, сложность монтажа, медленно нагреваются и долго остывают

Регистры из труб различных форм и материалов можно изготовить самостоятельно или приобрести в готовом виде, тогда останется только установить и подключить прибор к тепловому контуру.
