Счетчик электроэнергии Матрица: характерные особенности приборов учета и обзор популярных моделей

Однофазный счетчик NP 524

Перейти на страницу — счетчик Матрица NP 524 >>

Технические характеристики
Номинальное напряжение	220 — 240 В
Частота сети	50 (60) ±1Гц
Базовый ток	5 А
Максимальный ток:
при 50°C	65 A
при 60°C	50 A
при 70°C	40 A
Класс точности	1,0
Основной коммуникационный интерфейс	PL (Силовая линия)
Доп. коммуникационный интерфейс	Оптический порт
Чувствительность	0,02 А
Мощность, потребляемая цепями напряжения
активная, не более	1,0 Вт
полная, не более	5,0 ВА
Мощность, потребляемая цепями тока	0,05 ВА
Масса, не более	0,4 кг
Габаритные размеры, (мм).	188х115х48
Средний срок службы, не менее	30 лет
Средняя наработка до отказа счетчика, при вероятности отказа 0,8, не менее	144000 часов
Датчик тока	прецизионный шунт
Датчик напряжения	резистивный делитель
Стандартный уход часов в сутки при 25°с	± 0,5 с
Степень защиты оболочкой	IP 54
Межповерочный интервал	16 лет

Пошаговая инструкция по установке автоматических приборов учета

Все действия по установке автоматических приборов учета заключаются в выполнении следующих этапов:

1. Владелец квартиры принимает решение об установке такого прибора.
2. Подается заявление об установке и последующей пломбировке прибора в аккредитованную организацию. Например, местный водоканал или Энергонадзор.
3. Управляющая компания передает условия по установке.
4. Собственник самостоятельно покупает водомер или счетчик электроэнергии с дистанционным снятием показаний и оплачивает его установку.

Водоканал или Энергонадзор высылает по заявке своих мастеров, и они проводят все работы. По завершению установки опломбируют прибор. Таким образом, управляющей компанией осуществляется система контроля и учета за расходом ресурсов.

Производители и лучшие модели

Сегодня в продаже можно найти различные модели приборов с дистанционным управлением, которые изготовлены отечественными и иностранными производителями. Выбирая такие счетчики от европейских или японских брендов, необходимо помнить, что конкретное устройство должно быть оптимизировано для его использования в российских электросетях. В противном случае потребуется менять программное обеспечение, что отрицательно сказывается на функциональности техники.

Популярностью на рынке пользуются счетчики от российских производителей компаний «Энергомера», «Инотекс» и «Тайпит». Такие недорогие электронные приборы отличаются качеством собранных данных, они функциональны, имеют расширенные возможности, их подключение не представляет какой-либо сложности. Стоимость электросчетчиков от российских производителей находится на приемлемом уровне, что делает их доступными для каждого покупателя.

Из популярных моделей выделяют:

1. «Тайпит Нева 101 1SO». Это однотарифная сертифицированная модель, которая имеет механическое считывающее устройство первого класса точности. Благодаря расширенному диапазону температур такой счетчик может устанавливаться на открытом воздухе. Его цена — около 700 рублей.
2. «Энергомера CE102M». Многотарифный универсальный электросчетчик, имеющий четыре тарифа и работающий с первым классом точности. В зависимости от конкретного исполнения стоимость этой модели составляет 1400−2100 рублей.
3. «Инотекс Меркурий 200.02». Многотарифная коммерческая модель, имеющая первый класс точности выполняемых измерений. Электросчетчик обладает расширенным функционалом, при этом его цена составляет 1600−1800 рублей.
4. «Энергомера CE300». Однотарифный счетчик, в котором присутствует детализированный четкий жидкокристаллический дисплей, предназначен для использования в промышленных трехфазных сетях. Стоимость этой модели на сегодняшний день — 4000 рублей.
5. «Инотекс Меркурий 231 АТ». Эта модель разработана специально для использования с трехфазным напряжением и поддерживает работу с различными тарифами на электроэнергию. Устройство имеет 1 класс точности. Цена — 3000 рублей.

Интеллектуальные счетчики на свет: разновидности контроллеров и механизм передачи данных

Передача данных контроллером происходит с помощью проводных и беспроводных технологий, а также комбинированным методом. Наиболее современный, простой и недорогой способ передачи данных – беспроводной контроллер. Процесс осуществляется с использованием одной из следующих технологий:

GPRS – подключение выполняется через обычную сим-карту, которую необходимо постоянно пополнять, как и мобильную. В данном случае информация на сервер передается посредством общедоступной сотовой сети

Выбрав данную технологию, очень важно учитывать качество связи того или иного оператора сети, ведь даже сейчас есть такие места, где ни одна мобильная сеть недоступна.
LPWAN – технология очень похожая с GPRS, но менее энергозатратная. Для передачи данных с помощью этой технологии поставщики в районе ставят свою специальную вышку, которая предназначена для связи контроллеров с сервером, что не очень удобно и довольно дорого

Кроме того, обычно такая технология применяется для целого дома, а значит, выбора у потребителя не будет.
Wi-Fi – данная технология объединяет в себе достоинства двух предыдущих. Благодаря низкому энергопотреблению контроллеры спокойно могут работать от батареек. Технология дешева, удобна и надежна.

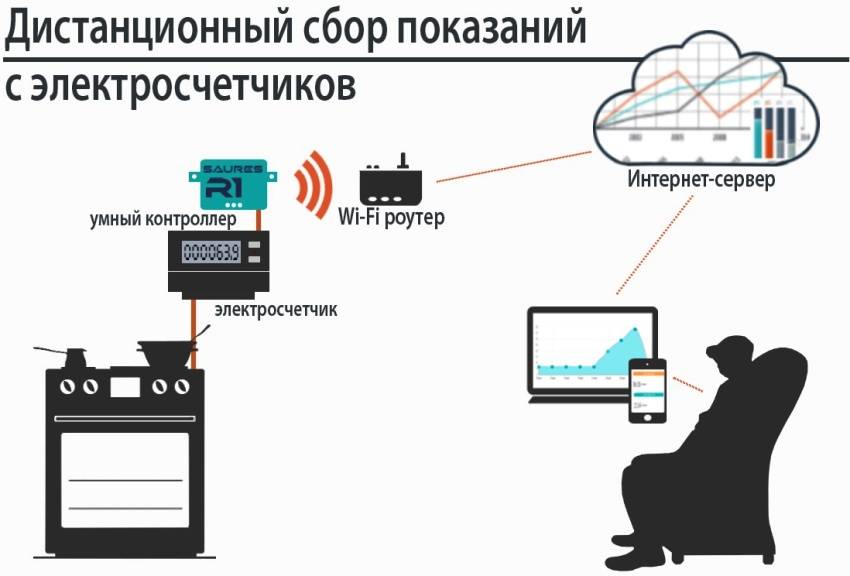

Принцип дистанционного сбора показаний со счетчика электричества

Выбор умного счетчика – это в первую очередь выбор способа работы контроллера. В том случае, если планируется застройка квартала многоэтажками, автоматизация сельскохозяйственного или промышленного предприятия, то лучше подойдет LPWAN-технология. GPRS-контроллеры рекомендуются для домов, находящихся вдали от современных технологий. Людям, которые большую часть жизни проводят в сети, лучше выбрать контроллеры Wi-Fi.

Критерии выбора трёхфазного электросчётчика: на что обратить внимание при покупке

Приобретение подобного оборудования – довольно ответственное мероприятие. Ведь шутки с электричеством могут закончиться весьма плачевно

Поэтому стоит тщательно изучить все нюансы, на которые следует обратить внимание. Основной критерий – это качество продукции и его стоимость

Не стоит обращать внимание на прибор учёта электроэнергии, цена которого значительно ниже, чем у других моделей. Корпус прибора должен быть выполнен аккуратно. Торчащие по швам излишки пластика, как и его неравномерный цвет, должны насторожить покупателя. А приобретать электросчётчики нужно только в проверенных специализированных магазинах.

В частных домах можно собрать трёхфазный щит довольно аккуратноФОТО: drive2.ru

Что касается технических характеристик, то основное внимание необходимо обратить на два параметра – тип работы прибора и его конструктивное исполнение

Разделение электросчётчиков по типу работы

Выбор между аналоговым или электронным прибором учёта электроэнергии остаётся полностью за потребителем. Конечно, первый вариант является более простым и, как следствие, имеет меньшую стоимость. Однако впоследствии расходы по счетам могут быть выше по причине отсутствия возможности учёта с разделением тарифов.

Электронные модели на сегодняшний день более востребованы. Они позволяют экономить средства на разнице стоимости электроэнергии в дневное и ночное время. Переплатив при покупке, пользователь получает возможность платить меньше впоследствии. Но если планируется установка прибора учёта на подачу электроэнергии в помещение, где все работы производятся только днём, то многотарифное оборудование устанавливать будет невыгодно и даже убыточно.

Многотарифный счётчик «Энергомера»ФОТО: shuchin.deal.by

Конструктивное исполнение электросчётчиков: особенности некоторых моделей

Не все знают, что трёхфазные счётчики электроэнергии могут включаться в цепь по-разному. В бытовых электросетях, где нагрузки не слишком велики, используются приборы учёта прямого включения. Это привычная всем коммутация, при которой питание проходит непосредственно через счётчик.

Прямое включение электрического счётчикаФОТО: pro100electrik.ru

На предприятиях, где нагрузка бывает очень высока, используют приборы учёта косвенного включения. Их коммутация отличается. Для того, чтобы подключить такой электросчётчик, на токоведущие шины устанавливаются катушки трансформаторов, от которых провод уже идёт на сам прибор учёта. Таким образом, счётчик электроэнергии напрямую не контактирует с токоведущим проводником.

Косвенное включение счётчикаФОТО: eraelektro.ru

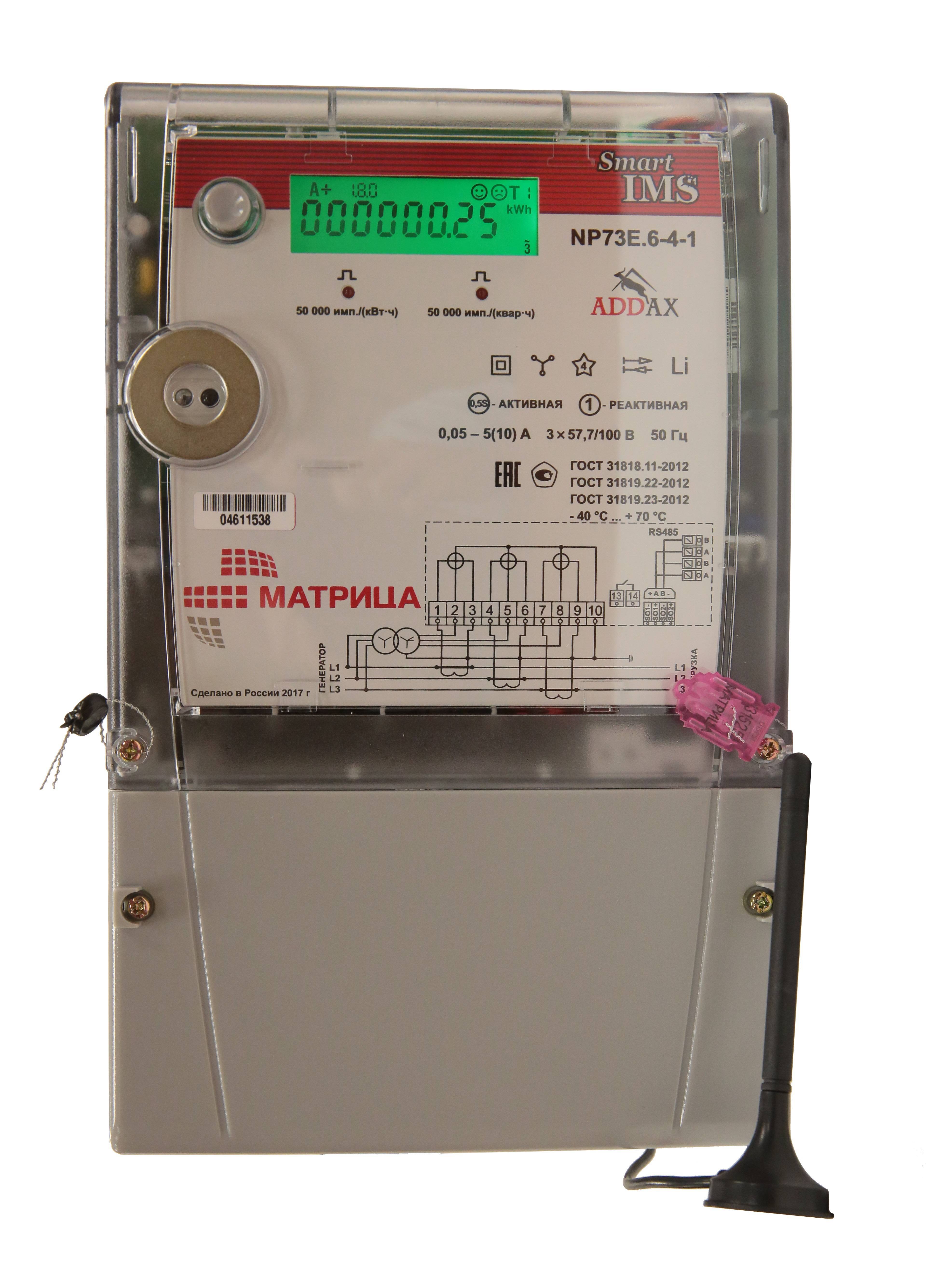

Что такое счетчики Матрица и зачем они нужны?

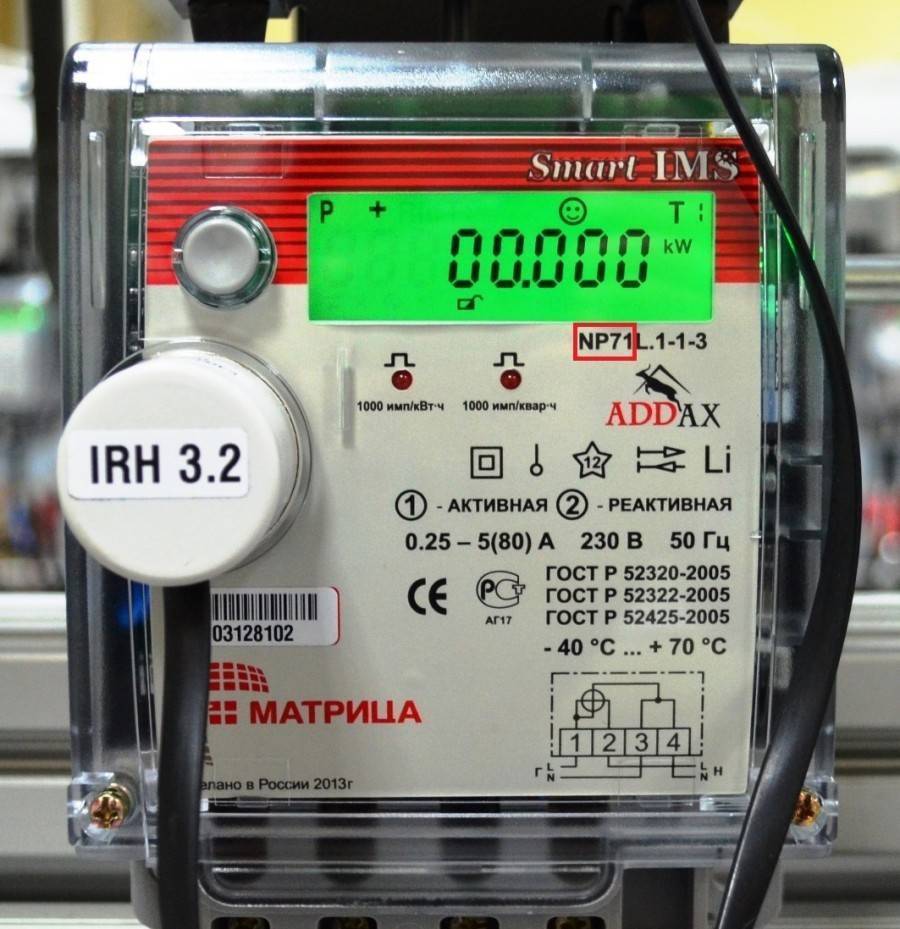

Счетчик Матрица – это многофункциональный прибор учета с высоким классом точности. Благодаря ему вы, электросетевая и энергосбытовая компания всегда будут точно знать сколько и когда вы потребили электроэнергии.

Счетчик NP71E.2-1-5

Счетчик NP523

А) СЧЕТЧИК МАТРИЦА. ЧТО ЭТО?

Счетчик МАТРИЦА – это интеллектуальное многофункциональное устройство, являющееся частью АИИС КУЭ.

Основные функции счетчика МАТРИЦА, это:измерение и учет активной и реактивной энергии в одном или двух направлениях

• многотарифный учет электроэнергии. Доступно до шести временных тарифов с возможностью задания специальных дней;
• измерение мгновенной мощности, тока, напряжения, температуры и других параметров сети;
• возможность считывания 1, 5, 10, 15, 30 и 60 минутных профилей;
• использование основного и дополнительного реле для защиты потребителя от токов короткого замыкания, а также для возможности ограничения потребляемой активной мощности, тока, минимального и максимального порога напряжения.
• возможность дистанционного считывания данных со счетчика и конфигурации счетчика.

Счетчик МАТРИЦА имеет различные виды функций для исключения попыток несанкционированного доступа:

• датчик вскрытия корпуса счетчика;
• датчик вскрытия крышки клеммника;
• определение неправильного подключение счетчика;
• датчик сильного внешнего магнитного поля.
• датчик дифференциального тока

Б) СЧЕТЧИК МАТРИЦА ПОМОЖЕТ СЭКОНОМИТЬ.

Счетчик МАТРИЦА имеет возможность учета электроэнергии с использованием дифференцированного тарифа по зонам суток. Таким образом потребитель может выбрать оптимальный тариф в соответствии со своим режимом потребления электрической энергии.

При использовании установки счетчика МАТРИЦА у всех абонентов отдельного дома, ТСЖ, СНТ, недобросовестные потребители лишаются возможности воровать электроэнергию. Таким образом общие потери электроэнергии данного объекта снижаются до уровня технических. Таким образом размеры дополнительных взносов, которые в платежках обозначаются как «общедомовые нужды» или «потери электроэнергии» существенно снижается. И добросовестные потребители больше не платят за недобросовестных.

Встроенное силовое реле, способное при необходимости отключить абонента, поможет защитить оборудование потребителя при возникновении короткого замыкании, резкого повышения или понижения напряжения, при возникновении утечек тока. Функция защитного отключения при грамотной настройке счетчика поможет избежать дорогостоящего ремонта оборудования, который может потребоваться после аварийных ситуаций в сети.

Счетчик NP71E.1-12-1

В) СЧЕТЧИК МАТРИЦА НЕ ДАСТ ОБМАНУТЬ.

Счетчик МАТРИЦА передает информацию в Центр сбора данных по закрытым протоколам связи, используя силовые линии 0,4 кВ. История показаний хранится в архиве счетчика и в базе данных в Центре сбора данных. Внесение изменений в показания по счетчику, хранящиеся в Центре исключено.

При возникновении спорных ситуаций между абонентом и электроснабжающей организацией, всегда существует возможность проанализировать историю показаний и разрешить конфликтную ситуацию.

Помимо сбора показаний счетчик фиксирует и передает в центр сбора данных информацию о несанкционированных действиях абонента и попытках доступа к счетчику, что исключает возможность хищения электроэнергии.

Г) СЧЕТЧИК МАТРИЦА ЗАЩИТИТ ВАС и ВАШЕ ОБОРУДОВАНИЕ.

Счетчик МАТРИЦА позволяет контролировать ряд параметров сети, записывать информацию об аварийных событиях, а также, при необходимости, отключать встроенное силовое реле.

Вот эти параметры:

• мощность (защита от перегрузки)
• ток (защита от короткого замыкания)
• Напряжение (защита от перенапряжения)
• Небаланс напряжения (защита от перекоса напряжения)
• Дифференциальный ток (защита от токов утечки)
• Температура (защита от перегрева)

Схема АИИС КУЭ

Д) СЧЕТЧИК МАТРИЦА – ЭЛЕМЕНТ АИИС КУЭ И УМНЫХ СЕТЕЙ

Счетчик МАТРИЦА – один из основных элементов АИИС КУЭ на базе системы SMART IMS, выполненной по технологии ADDAX.

Система позволяет:

• осуществлять автоматический сбор данных с приборов учета;
• оперативно реагировать на аварийные ситуации в сети.
• сокращать потери электроэнергии благодаря сведению пофазного баланса, наличию датчика дифференциального тока, датчика вскрытия прибора учета;
• дистанционно изменять конфигурацию счетчиков, управлять потреблением абонентов;
• контролировать отдельные параметры сети;
• управлять уличным освещением.
• обмениваться информацией с биллинговыми системами для выставления счетов за электроэнергию.

Принцип работы приборов учета с дистанционным снятием показаний

В отличие от простых счетчиков, сменившие их аналоги имеют систему передачи данных и микроконтроллер. Последний позволяет поставщику электричества или водоснабжения отследить дистанционно расход ресурсов. А при длительной неуплате отключить их подачу в дом или квартиру. Потребителю необходимо только настроить прибор и предоставить в компанию первичные данные.

Работает система по следующей схеме:

• сбор информации;
• передача на сервер;
• анализ и хранение.

За сбор информации отвечают датчики, которых у электросчетчиков с дистанционным снятием показаний может быть до 32 штук. Потом информация обрабатывается модулем учета и отправляется на сервер. Там ее принимают контроллеры. Они транспортируют сигнал и выводят его на ЖК дисплей прибора снятия показаний потребителя. Также данные можно увидеть с любого компьютера, если войти в Личный кабинет компании поставщика.

На последнем этапе происходит архивация и анализ информации на сервере и ПК. Причем компьютер должен быть оснащен специальным программным обеспечением. Контроллер запрограммирован на определенный день недели, и через интернет или модем отправляет данные на сервер.

Водосчетчик имеет импульсный выход. Снабжен магнитом и герконовым датчиком. При прохождении магнита рядом с датчиком полученный импульс перерабатывается специальным модулем в цифровой сигнал и передается на сервер поставщику. Счетчики могут иметь уже встроенный модем для передачи данных или его необходимо устанавливать отдельно.

Типы контроллеров и варианты передачи показаний на сервер

Контроллер передает показания на сервер по проводам (проводные технологии), по воздуху (беспроводные технологии) или гибридным способом.

Не умаляя значимости проводных и гибридных способов передачи данных, признаем, что они – прошлое. В промышленности, крупных офисах провода еще уместны, но в жилых домах нет. Мы уважаем их, как нафталиновое прошлое, как дисковый телефон и ламповый телевизор, но в быту отдаем предпочтение более простым и недорогим способам.

GPRS-контроллеры

В GPRS-контроллер, как в мобильный телефон, устанавливается sim-карта. Контроллер проводом подключается к счетчикам, а на сервер передает показания по общедоступной сотовой связи. По такому принципу работают большинство охранных и пожарных сигнализаций.

Механизм понятен, проверен временем, но не избавлен от недостатков.

1. У вас появляется еще одна sim-карта. Она не потребует больших расходов, но остаток денег на ней нужно контролировать.
2. Не во всех районах, и даже квартирах одинаково хорош уровень сотовой связи (МТС, Билайн, Мегафон … , есть “бермудские треугольники”, где “не ловит” ни один оператор).
3. Лучше всего GPRS-контроллеры работают от электрической розетки, которую редко кто предусматривает рядом со счетчиками. Модели на батарейках есть, но сама технология энергозатратна и производители вынуждены идти на компромисс между сроком службы, дорогими элементами питания и частотой сеансов связи между контроллером и сервером.

Представители группы GPRS-технолоний – контроллеры компании TELEOFIS.

LPWAN-контроллеры

По сути, LPWAN – та же сотовая сеть, но только для датчиков и умных счетчиков.

Основная идея – сделать передачу данных менее энергозатратной по сравнению с GPRS. Для этого поставщики LPWAN-решений разворачивают в районе автоматизируемого дома или квартала специальную вышку для связи домашних контроллеров с сервером.

Вышка принимает и передает небольшие объемы данных, на невысокой скорости достаточной для умных устройств. Она бережет энергоресурсы контроллеров и обеспечивает стабильно высокий уровень сигнала. К сожалению, у каждой медали есть обратная сторона↓.

1. Установка вышки – масштабная инженерная операция, хоть и в распределенном виде, но ложится финансовым бременем на владельцев домов и квартир.
2. Вышки надо поддерживать и обслуживать, поэтому все LPWAN-технологии подразумевают абонентскую плату.
3. Владелец счетчиков не может установить LPWAN-контроллер только в свою квартиру или частный дом. Решение всегда коллективное – или участвует весь многоквартирный дом (район, квартал), или все остаются с листочками и карандашами.

Представители LPWAN – технологии: СТРИЖ, LORA, SIGFOX …

Wi-Fi-контроллеры

Wi-Fi-контроллеры, как и любые другие, проводом подключаются к счетчикам воды, газа, тепла и электричества, а на связь с Интернет выходят через Wi-Fi. Так обычный счетчик становится Wi-Fi-счетчиком.

Технология совмещает в себе достоинства двух предыдущих.

1. Благодаря низкому энергопотреблению, Wi-Fi-контроллеры прекрасно работают на батарейках. При ежедневном выходе на связь на одном комплекте стандартных, продающихся в любом супермаркете, батареек АА прибор проработает более трех лет. Электрическую розетку в сантехнический шкаф можно не ставить, а батарейки менять самостоятельно.
2. Wi-Fi-контроллер – это персональный бытовой прибор. Его установку не нужно согласовывать с соседями, управляющей компанией или инженерной службой. Вы покупаете его в магазине, подключаете и наслаждаетесь показаниями воды, газа, электричества и тепла в мобильном телефоне или на компьютере.

Конечно возникает разумное понимание, что для установки Wi-Fi-контроллеров в квартире/доме нужен Wi-Fi. Но, говоря на чистоту, он нужен и без контроллеров.

Wi-Fi – самый интенсивно развивающийся в мире стандарт связи. Он открывает доступ в Интернет не только смартфонам, компьютерам, планшетам и телевизорам, в продаже уже есть Wi-Fi-кофемашины, мультиварки, дверные замки. В конце концов если Wi-Fi точки уже есть на Эвересте, Фудзияме и Северном полюсе, как их может не быть у вас дома.

В настоящий момент единственный серийно выпускаемый представитель группы Wi-Fi-контроллеров – контроллер Saures.

Спорные моменты

Всем известно, что спорные ситуации между потребителем (абонентом) и энергоснабжающей организацией возникают нередко. Со счетчиком «Матрица» эта проблема решается быстро. Данные по потреблению отправляются в центр сбора информации, откуда можно получить любые показания прибора.

Кстати, счетчик прямого включения «Матрица» тут же передает информацию, если в него пытаются несанкционированно влезть. То есть, поставщик электроэнергии будет сразу же знать о том, что потребитель что-то проделывает с прибором без участия представителя энергоснабжающей организации. По сути, происходят действия воровства электрического тока.

Умные электросети сегодня становятся неотъемлемой частью нашей жизни. Так вот электросчетчик «Матрица» является одним из элементов системы АИИС КУЭ. Необходимо отметить, что сам прибор изготавливается по технологии ADDAX.

Возможна ли установка трёхфазного прибора в однофазной сети

Такой вариант имеет право на существование. При подобной коммутации прибор учёта электроэнергии будет вполне работоспособен. Он попросту начнёт «думать», что по оставшимся пустыми фазам нет токовой нагрузки. Однако, если владелец квартиры выполнит подобное подключение, он столкнётся с другой проблемой. Энергосбытовая компания не примет на баланс включённый в однофазную сеть трёхфазный прибор, не опломбирует его. Это значит, что по всем документам счётчик электроэнергии будет отсутствовать.

Подключение трёхфазного счётчика вместо однофазного вполне возможноФОТО: rabotiagi.com

Энергосбытовые компании объясняют это тем, что трёхфазные приборы не предназначены для сетей 220 В, а значит, никто не проводил поверок на класс точности в подобных условиях. Следовательно, прибор не соответствует нормам классификации и не может быть допущен к эксплуатации. Это значит, что устанавливать трёхфазный прибор учёта электроэнергии в однофазных сетях не стоит.

Что делает интеллектуальный счётчик?

• Внешне он похож на обычный счётчик, возможно, только небольшая антенна может указать на то, что счётчик — интеллектуальный;
• Клеммная коробка (в неё входят 2 провода «фаза» и «ноль», и выходят 2, если счётчик однофазный) и корпус счётчика опломбированы электронной пломбой – при их вскрытии происходит запись в журнал событий (и на экране появляется значок вскрытия), при этом журнал находится в энергонезависимой памяти и не стирается при отключении питания. В журнал записывается и возникновение проблем в «железе» и «софте» прибора, отключение от сети и включение в сеть, критические изменения параметров качества. Контролируются и магнитные поля – так, если модуль вектора магнитной индукции превысил 150 мТл, это записывается как событие с фиксацией даты и времени;
  Магнит и счётчик
  Никогда не подносите к интеллектуальному счётчику магнит – ему это, как правило, не повредит, но вы будете обвинены в попытке вмешательства в работу прибора!

• Для доступа к параметрам прибора (с подключением к прибору напрямую через оптопорт, RS-485 или с сервера), потребуется идентификация и аутентификация (то есть вход под логином и паролем);
• Счётчик измеряет энергию не только на приём, но и на отдачу. Параллельно отметим, что теперь в России законодательно разрешена установка в индивидуальном доме ветряка или солнечной батареи до 15 кВт мощности. Интеллектуальный счётчик будет учитывать каждый час, сколько вы потребили, и сколько поставили в сеть;
• Счётчик считает энергию по часам – да, 24 часа в сутки (с хранением не менее 90 суток), при этом считает и активную энергию (ту, за которую потребитель, собственно, и платит), и реактивную (эта составляющая общей энергии, которая создаётся, например, в электродвигателях, и «гуляет» по сети, искажая параметры и создавая потери). Возможно производить учёт энергии даже ежеминутно (правда, доступная память будет израсходована быстрее). Класс точности для населения и малого бизнеса 1.0 по активной энергии (то есть погрешность измерения укладывается в 1%, это в 2 раза меньшая погрешность, чем сейчас у обычных счётчиков) и 2.0 по реактивной;
• Счётчик имеет встроенные часы погрешностью не более 5 сек/сут, встроенный источник питания для них (то есть время не сбивается при отключении питания), с синхронизацией с внешним источником сигналов времени;
• Наконец, одна из важнейших функций – встроенный коммутационный аппарат ограничения/отключения потребления. Он производит ограничение (уменьшение мощности или полное отключение – в зависимости от прибора) при получении сигнала с сервера. Это могут быть плановые ограничения или ограничения за неуплату. Но счётчик может быть запрограммирован на отключение при превышении заданных параметров в сети, потребляемой мощности, попытке несанкционированного доступа. Фиксация в положении «отключено» и «включено» возможна и на корпусе прибора. Конечно, если счётчик трансформаторного включения, он не может содержать такого реле;
• При этом интервал между поверками такого сложного прибора остаётся практически таким же, как и у обычных приборов учёта: не менее 16 лет для однофазных и не менее 10 лет для трёхфазных. (Поверка – это подтверждение соответствия средств измерений метрологическим характеристикам, производится на специальном оборудовании).

Доработка электросчетчика

Заводской счетчик электроэнергии не получится остановить при помощи пульта, обязательно требуется его предварительная доработка. Полученный в результате умный счетчик внешне выглядит как оригинальный прибор учета. Выявить несоответствие будет сложно даже после разборки корпуса. Модели счетчиков электронного типа оснащены микропроцессорами. В этом случае учетное оборудование дорабатывается путем установки контроллера для блокировки штатной цепи.

Для переделки электросчетчика проводится ряд действий:

• снимаются пломбы и голограммы, установленные заводом-изготовителем;
• разделяются две половины крышки корпуса;
• устанавливается дополнительный контроллер;
• собирается корпус;
• восстанавливаются пломбы.

Таким образом, отключение конкретного счетчика возможно только собственным ПДУ, не влияющим на другие приборы.

Однофазный счетчик электроэнергии NP 523

Перейти на страницу — счетчик Матрица NP 523 >>

Технические характеристики
Номинальное напряжение	220 — 240 В
Частота сети	50 (60) ±1Гц
Базовый ток	5 А
Максимальный ток:
при 50°C	50 A
при 60°C	40 A
при 70°C	35 A
Класс точности	1,0
Основной коммуникационный интерфейс	PL (Силовая линия)
Доп. коммуникационный интерфейс	Оптический порт
Чувствительность	0,02 А
Мощность, потребляемая цепями напряжения
активная, не более	1,0 Вт
полная, не более	5,0 ВА
Мощность, потребляемая цепями тока	0,05 ВА
Масса, не более	0,4 кг
Габаритные размеры, (мм).	188х115х48
Средний срок службы, не менее	30 лет
Средняя наработка до отказа счетчика	144000 часов
Датчик тока	прецизионный шунт
Датчик напряжения	резистивный делитель
Степень защиты оболочкой	IP54
Стандартный уход часов в сутки при 25°с	± 0,5 с
Межповерочный интервал	16 лет

Электронные

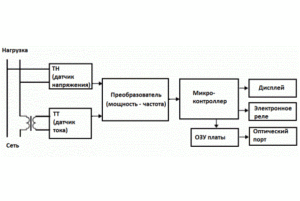

Устройство электросчетчика. Для увеличения нажмите)

Данный измеритель — новый, усовершенствованный аппарат, что стал отличной заменой старого индуктивного.

Устроен он следующим образом: электроток и напряжение влияют на электронные элементы, по итогу создаются импульсы, численность которых измеряется пропорционально измеряемой энергии.

Проще говоря, принцип действия подобных счетчиков базируется на преобразовании напряжения и аналоговых входных сигналов тока в счетный импульс. В результате создаются импульсы, численность которых пропорционально активна энергии, которую можно измерить.

Данные аппараты имеют много плюсов и преимуществ перед старыми образцами измерителей:

• небольшие габариты;
• учетность по многим тарифам;
• контроль суточного расхода энергии;
• безошибочность;
• возможность удаленного контроля работы счетчика;
• высокий уровень безопасности;
• многофункциональность.

Примите во внимание: несмотря на многочисленные преимущества, электронные счетчики электроэнергии очень чувствительны к перепадам напряжения, практически не подлежат ремонту и имеют высокую стоимость
