Стяжка в каркасном доме
Стяжку в каркасном доме на сваях или столбиках по грунту не сделаешь. Выход один — делать деревянный пол, настилать на лаги фанеру или ОСБ (в таком случае можно и этот материал) в два слоя. На это основание заливать стяжку. Но такое возможно, если:
- Фундамент рассчитан с учетом нагрузки от стяжки.
- Лаги тоже считали с учетом этой массы.
Если на стяжку фундамент не рассчитывали, лучше не рисковать. Тем более что есть варианты сделать теплый пол и без стяжки. Электрический можно уложить на фанеру. Есть варианты и водяного без стяжки.
Утепление пола в каркасном доме — одна из ключевых задач
С утеплением между лаг
В таком случае можно делать стяжку в каркасном доме. Но по какой схеме? Какой должен быть пирог пола? Можно сделать по первому варианту. В качестве настила использовать водостойкую фанеру в два слоя, а на нее расстелить слой пленки или другой более надежный материал для гидроизоляции, связать арматурный пояс и потом заливать стяжку.
Как сделать водяной теплый пол в каркасном доме — один из вариантов
Пару слов насчет приведенной выше схемы. В ней не подписаны мембраны, хотя на рисунке есть (синий цвет). Одна должна быть снизу — паропроницаемая ветрозащита. Вторая — поверх утеплителя. Вообще, стяжка сама по себе неплохой гидроизоляционный материал. Но наличие гидроизоляции поверх утеплителя в таком варианте желательно, чтобы раствор не затекал в утеплитель. И чтобы влага в растворе оставалась, а не стекала по швам между плитами утеплителя. Еще в схеме не отмечен черновой настил, на который укладывается арматура. В общем, схема не идеальна, но показывает общее устройство бетонного пола в каркасном доме.
Нужно или нет в данном пироге использовать утеплитель? Вообще, зависит от климата и от толщины утеплителя, который уложен у вас между лаг. Но если будете делать подогрев пола, то желательно уложить еще один слой теплоизоляции. В данном случае лучше себя поведет ЭППС — в стяжке он оптимальный вариант. На утеплитель тогда кладут арматуру, к ней привязывают трубы теплого пола или греющий кабель, а потом заливают стяжку.
Основание без утепления
Есть и другой вариант. Можно сделать неутепленный черновой настил, на него уложить гидроизоляцию, утеплитель (ЭППС) нужной толщины, сверху снова пленку (чтобы раствор не затекал), далее, как уже писали — арматура и стяжка.
Пол каркасного дома своими руками: вариант основы под стяжку
Можно в таком варианте делать теплый пол? Можно. Но слой ЭППС потребуется значительный — более 100 мм для большей части страны, а он недешев. Так что надо считать, какая схема обойдется дешевле. Обе они работоспособны. Вторая имеет меньше слоев, но более теплой получается первая.
Вроде использование ЭППС с деревянным полом противоречит всему, что говорили ранее. Если пол без подогрева, то да. При устройстве теплого пола ситуация меняется. Давайте подробнее.
Теплый пол в каркасном доме на сваях: схема с ЭППС
Смотрите, как работает такая схема. Снизу — проветриваемое подполье. И лаги, бруски и подшивка пола замечательно просушиваются. Тут все понятно. Влага из помещения пытается пройти через стяжку. Но стяжка сама по себе гигроскопична и впитывает влагу. А если что-то не впитается, влага дойдет до пленки/гидроизоляции и тут остановится. А если не останется и найдет дырочку в пленке, то пенополистирол также не проводит влагу. Так что рано или поздно она впитается в бетон и за счет капиллярного движения направится вверх. Эту влагу впитают в себя доски и вернут в воздух.
Но схема перестает работать, если между стяжкой и настилом появляется пароизоляционный слой. Некоторые покрытия требуют использования подложки. Так вот. Чтобы все было нормально, подложка должна быть паропроницаемой. А еще в такую схему лучше не укладывать ламинат. Он сырости точно не любит, а стыки воду пропускают.
Отделка цоколя, как фактор утепления пола
Отделка цоколя наиболее сложная задача, так как любые огрехи этих работ будут заметны.
При отделке цоколя дома на винтовых сваях часто используют кирпич или блоки, аргументируя это тем, что утепляется подпол. Это, безусловно, неверное заявление. Каркасный пирог полностью изолирует тепло дома. Сам подпол никак не отапливается и будет всё равно промерзать. Но, укладывая плотную кирпичную стенку вокруг цоколя, полностью перекрывается доступ воздуха в это пространство. Это приводит к переувлажнению, к выпадению конденсата, развитию грибка и вспучиванию пола.
Но лучше установить фальш – цоколь. Сейчас выпускается много красивых, долговечных и экологичных материалов для этого – сайдинг или специальные панели с имитацией камня, кирпича, дерева и других фактур. Установка фальшцоколя не только легче монтируется, но и может демонтироваться при необходимости.
Ситуации бывают разные – высокая вода весной и нужно просушить подпол, животное забралось сквозь вентиляционные отверстия и не может выбраться, возникла необходимость провести дополнительные коммуникации и тому подобное.
Хоть цоколь и не добавляет теплоизоляции, но он выполняет другую практическую функцию – защита подпола от проникновения воды снаружи (дождь, талые воды). Для этого герметизируют стыковочный узел между фальш – цоколем и отмосткой с помощью рулонной гидроизоляции.
Отмостка здания может заливаться из бетона, может укладываться тротуарная плитка и любые другие материалы. Но, во-первых, отмостка должна иметь обязательный уклон от здания, и, во-вторых, быть герметизирована от подполья и фальш – цоколя.
Отделка цоколя
Утепление пола каркасного дома на сваях несложный технологически процесс, но от качества выполнения работ будет зависеть удобство проживания в нем. Еще до начала работ нужно тщательно изучить нюансы, не экономить на выборе материалов, аккуратно и правильно смонтировать их – и теплый пол будет долгие годы радовать обитателей дома.
Деревянная конструкция на основе лагов
Деревянные полы для каркасного дома считаются универсальным решением. Они поддерживают традиции деревянного строительства, дышат, выполняют некоторую роль вентиляции каркасного дома. и весь дом выполняется в одной технологии.
Лаги деревянного пола
Деревянные полы для каркасника делают с помощью лаг, которые представляют собой обыкновенный брус из качественной, лучше хвойной, древесины. Все элементы деревянного дома должны быть пропитаны антисептиком. Лаги выкладывают поперек свету из окон, тогда доски покрытия пола будут располагаться вдоль этого направления. Зазор в 2-3 см необходимо оставлять между лагами и стеной. Лаги должны касаться звукоизоляционного слоя без зазоров.
Шаг между лагами полметра
Если вы планируете стыковать два лага, то их длина должна быть не менее 2 метров. Если поверхность, на которую выкладывают лаги, неровная, необходимо подложить под них прокладку. Высота пространства между черновой стяжкой и поверхностью пола должна составлять не менее 10 см. Лаги крепятся к черновой стяжке с помощью анкеров. Лаги необходимо укладывать ровно, поэтому проверяем геометрию укладки во всех направлениях. Для этого можно использовать двухметровую рейку, которую укладываем на лаги, проверяя – нет ли зазоров. Рейка должна лежать ровно, без свободного пространства под ней.
Схема пола в каркасном доме
После того, как все лаги уложены и проверены, настала очередь делать обрешетку. На бобышки (подкладки) укладываем ригеля, закрепляя их саморезами. Размер обрешетки должен соответствовать размерам используемой фанеры. Расстояние между ригелями должно составлять не менее 30 см.
Обрешетка по лагам доской
На обрешетку укладываем листы фанеры. Ее также необходимо заранее пропитать антисептиком. Укладка должна происходить так, чтобы листы друг с другом не соприкасались. Если листы будут иметь точку соприкосновения, то в будущем полы могут скрипеть, поэтому оставьте между листами пространство в 2 мм. Крепим фанеру саморезами, расстояние между которыми около 50 см.
Теплый пол укладывается чаще всего на полиэтиленовую пленку, толщиной от 100 микрон.
Дальнейший этап работы – подготовка поверхности к отделке. Выполняем грунтование или обработку антисептиком. Последний этап – укладка отделочного материала, например, ламината или плитки.
Укладываем фанеру на обрешетку
Если вы решили устроить теплый пол, используйте специальные бетонные смеси.
Полезное видео по теме:
Устройство и теплоизоляция лаг
Установку лаг проводят после того, как готов черновой пол с гидроизоляцией.
Для лаг нужны деревянные бруски, пропитанные противопожарными, влагостойкими пропитками, которые закрепляют на плоскости. При этом соблюдают шаг 0,9-1 м, следят, чтобы размер лаг был 50150 мм и больше. Все зависит от того, какой выбран утеплитель, по его ширине и ориентируются.
Важно при обустройстве лаг оставить просвет в несколько сантиметров между конструкцией и стенкой. Туда впоследствии будет помещен полый утеплитель, защищающий от сквозняков. Для фиксации лаг подойдут саморезы, которые загоняют глубоко в древесину
Затем берут полый утеплитель, плотно враспор вставляют его в промежутки между брусками
Для фиксации лаг подойдут саморезы, которые загоняют глубоко в древесину. Затем берут полый утеплитель, плотно враспор вставляют его в промежутки между брусками.
Следят за тем, чтобы полая изоляция не выступала над уровнем лаг, заполняла просветы.
Продолжают обустройство лаг, монтируя поверх утепления половицы. Их выкладывают, фиксируют гвоздями, саморезами. Финальная отделка лаг – обшивка деревом, влагостойкой фанерой, покрытие ламинатом, пробкой, чем угодно.
Для более дешевой обшивки лаг используют поверх половицы слой ДВП, затем – линолеум.
Как сделать пол в каркасном доме
В качестве балок перекрытия берут брус или обрезную доску сечением 5х15 см в среднем. Точные размеры зависят от длины пролета и шага элементов. Доски устанавливают так, чтобы большая сторона располагалась вертикально, а меньшая горизонтально. При монтаже наоборот несущая способность сильно снижается.
Все деревянные элементы перед использованием обязательно обрабатывают антисептиком. Такое вещество позволяет уберечь пирог пола в каркасном доме от гниения и плесени. Дополнительно можно выполнить обработку антипиренами. Это повысит сопротивляемость конструкций огню и сделает дом более безопасным.

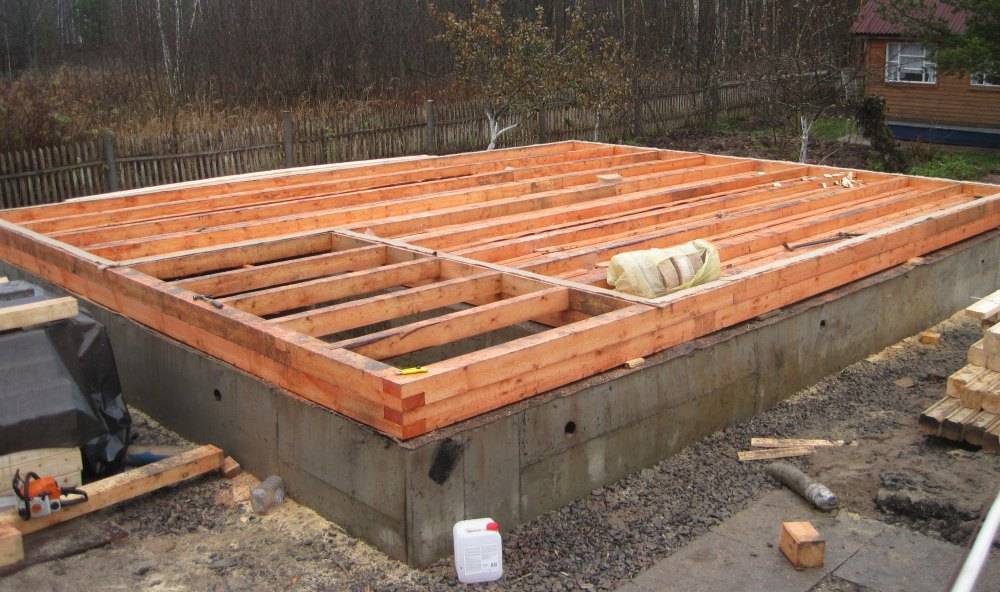

Чтобы сделать пол в каркасном доме своими руками, главные балки перекрытия и одновременно лаги закрепляют к ростверку фундамента на сваях. Элементы обязательно укладывают сверху. Закрепление сбоку не обеспечивает высокой надежности. Существует два способа: с врубкой или без нее. Врубка позволяет надежно зафиксировать элементы, но ослабляет обвязку. По этой причине рекомендуется обходиться без нее.
Правильное крепление балок перекрытия к нижней обвязке
В качестве крепежных инструментов используют анкерные болты. Их закрепляют в обвязке. Для крепления балок придется подготовить в них отверстия. Для этого лаги раскладывают на анкера и ударяют по месту опирания молотком. В нужном месте останется вмятина. После изготовления отверстий балки перекрытия укладывают на место, а поверх них затягивают гайки на анкера. Дополнительно рекомендуется использовать шайбы. Это вызвано тем, что металлические элементы небольшого сечения могут быть утоплены в мягкую древесину.
После монтажа основных несущих конструкций переходят к закреплению черепных брусков. Такие элементы необходимы для того, чтобы уложить на них доски подшивки. Бруски закрепляют на саморезы, гвозди или шпильки. Размеры выбираются в зависимости от нагрузки: массы подшивки и утеплителя, а также расстояния между несущими балками. Чаще всего используют бруски 50х50 мм или меньше.
На черепные бруски делают настил. Он будет служить основанием под утеплитель. Крепление — на гвозди или саморезы. Для изготовления берут обработанную антисептиком доску, толщиной 25—40 мм. На подшивку укладывают гидроизоляционный и ветрозащитный материал. Его фиксируют с помощью строительного степлера, а стыки проклеивают скотчем. Минимальный нахлест в местах стыка составляет 10 см.
В качестве ветрозащиты и гидроизоляции рекомендуется использовать современные пародиффузионные влаговетрозащитные мембраны. Они пришли на смену пленкам. Основное преимущество такого материала — паропроницаемость. Мембрана не мешает дому «дышать» и эффективно отводит пар наружу, уберегая утеплитель от влаги.
Описание и характеристики ветрозащитной мембраны
Между несущими балками укладывают утеплитель. Его нужно защитить от внутреннего пара с помощью пароизоляции. Здесь тоже стоит выбор: пленки или мембраны. Строя свой дом, стоит выбирать лучшие материалы. Но мембрана будет стоить дороже пленки.
Характеристики пароизоляционной мембраны
Черновой пол в каркасном доме завершают после устройства настила. Между ним и утеплителем нужно оставить зазор толщиной 2—3 см для вентиляции. Для настила используют обрезную доску толщиной 40 мм. Ширина обычно принимается 100 мм. Как и все остальные элементы настил обязательно должен быть пропитан антисептиком. Доски крепят на лаги с помощью гвоздей или саморезов. Нужно выбирать оцинкованный крепеж, который устойчив к коррозии.
Подбробнее об устройстве перекрытия по деревянным балкам.
Подготовительные работы
Технология устройства пола в рассматриваемом строении предполагает создание двухслойной конструкции, состоящей из основы и непосредственно деревянных материалов. Традиционно настил укладывается на лаги либо поверх балок перекрытия. Выбирая конкретный метод, нужно учитывать, прежде всего, особенности обустраиваемого помещения и его расположения.
Перед использованием все деревянные составляющие пропитываются специальными антисептическими и противопиренными средствами. Обязательно выполняется гидроизоляция основания будущей конструкции пола. Для этой работы отлично подходит пенофол. При отсутствии достаточного бюджета можно использовать и полиэтиленовую пленку.
пенофол
Теплоизоляция пола при стальной или деревянной обвязке свай фундамента каркасного здания
Стальной ростверк свай, выполняющий роль нижней обвязки фахверка, очень популярен при возведении небольших домов. Он позволяет удешевить и ускорить завершение нулевого цикла. В зданиях с небольшими нагрузками применяют и деревянную раму, монтируемую на столиках, приваренных к верхнему срезу свай.
Стальная обвязка свай.
Технология устройства пола по грунту или лагам при этом нерациональна, так как из-за малой высоты сечения ростверк не может выполнять функции цоколя. Перекрытие первого этажа можно выполнить из балок, опирающихся концами на стальную раму или закреплённые на ней деревянные элементы основания каркаса.
Конструкция утепления пола по балкам перекрытия.
Утеплитель закладывается между прогонами на закреплённый в уровне нижнего среза фальшивый пол или настил по пароизоляционной мембране. Максимального эффекта можно достичь, используя вспененные полимеры в виде листов или напыления, а также мягкую минеральную вату. В качестве насыпного утеплителя хорошо подойдёт эковата, однако, следует учитывать вероятность снижения её теплотехнических показателей в процессе эксплуатации. Толщина теплоизоляционного слоя лимитируется высотой сечения балок перекрытия.
Выбор оптимального утеплителя
Минераловатные теплоизоляторы – наиболее приемлемый вариант утепления каркасного дома. Материалы изготавливают из разного сырья, определяющего базовые характеристики и сферу применения. К общим достоинствам всех типов минваты можно отнести: небольшой вес, пожарную безопасность, стойкость к вредителям и необходимую паропроницаемость.
Основной минус волокнистых изоляторов – гигроскопичность. Для сохранения свойств утеплителя минеральная вата нуждается в качественной паро- и гидроизоляции.
Базальтовая вата – экологичность и огнеупорность
Основным компонентом утеплителя являются горные породы вулканического происхождения: базалит, диарит и базальт. Каменная вата – абсолютно негорючий материал, способный выдерживать температуру в 1000 °С. Теплоизолятор сохраняет физические свойства в течение 40-50 лет. Главные преимущества минваты на основе базальта:
- низкая теплопроводность – 0,36-0,42 Вт/м*С;
- прочность к механическим воздействиям;
- хорошие шумоизоляционные характеристики;
- стойкость к температурным колебаниям.
В состав утеплителя включены гидрофобные добавки, обеспечивающие быстрый отвод влаги. Базальтовый теплоизолятор производится в плитах, плотность материала – 35-50кг/куб. м. Недостаток каменной ваты в сравнении с аналогами из стекловолокна – меньшая эластичность и подверженность грызунам.
Стекловата – упругость и влагостойкость
Базовые составляющие теплоизолятора – стеклянный бой и песок. Добавка связующих компонентов позволяет формировать из тончайших стекловолокон рулоны. Ориентировочные размеры матов: толщина – 100 мм, ширина – 1200 мм, длина – 10 м.
Не менее важно рассчитать, какой плотности утеплитель надо применять. Для теплоизоляции каркасных построек этот параметр стекловаты должен составлять не менее 15-20 кг/куб. м
м.
Особенности стекловаты:
- высокая упругость – материал легко принимает и быстро восстанавливает заданную форму, что очень удобно при монтаже;
- устойчивость к вибрациям;
- неподверженность к образованию плесени и непривлекательность для грызунов.
Как и каменная вата, стекловолокно огнеупорно. Однако в сравнении с предыдущим утеплителем, стекловата проигрывает по нескольким пунктам:
- Небезопасность материала – монтаж выполняется в респираторе и защитной одежде. Волокна очень хрупки и при резке выделяется много «стеклянной» пыли.
- Усадка теплоизолятора – со временем повышается риск образования мостиков холода.
Эковата – универсальность применения
Новое слово в сегменте теплоизоляционных материалов – эковата. Материал на 80% состоит из бумаги вторичной переработки. Добавочные компоненты: борная кислота и тетраборат натрия. Второстепенные ингредиенты обеспечивают защиту от воздействия микроорганизмов и снижают уровень горючести.
Отличительные особенности эковаты:
- Эковата – сыпучий утеплитель, а потому технология ее нанесения кардинально отличается от работы с листовой минватой. Для создания теплоизоляционного слоя требуется спецоборудование – пневматическое надувное устройство.
- При некачественном утеплении стен каркасного дома существует риск усадки эковаты, что чревато образованием неутепленных зон.
- Материал не рекомендуется применять вблизи открытых источников огня, каминных труб и дымоходов. Требуется защитная прослойка из базальтовых фольгированных огнеупорных матов или ограждение из асбестоцементных плит.
Основные достоинства эковаты: экологичность, возможность утепления труднодоступных мест и высокие звукоизоляционные качества.
«Теплое дерево» – альтернатива минеральной вате
Эту группу представляют маты и плиты из древесноволокнистых материалов. Технико-эксплуатационные характеристики утеплителя на достаточно высоком уровне:
- хорошая теплоизоляция – теплопроводность сравнима с показателем минваты;
- сохранение структуры даже при намокании – свойства утеплителя не меняются при впитывании влаги в объеме 20% от собственного веса;
- высокая прочность и отличная звукоизоляция – защита от ударных и «воздушных» шумов;
- достаточная плотность и упругость – утеплитель крепится между стойками каркаса без дополнительных фиксаторов;
- экологичность материала и безопасность проведения монтажных работ.
Древесноволокнистый утеплитель «дышит» и способствует поддержанию комфортного микроклимата в доме. К минусам теплоизолятора можно отнести: дороговизну и способность к возгоранию.
Какой стороной класть укладывать пароизоляцию
А вы берите обычную пароизоляционную пленку, тогда и не сторону не нужно будет смотреть. Но если уже взяли специализированную паропленку, то смотрите в инструкцию. там ВСЁ написано. Просто не ленитесь или строителей заставьте.
Кроме производителя как правильно класть пароизоляцию его производства никто не знает, к каждого из них свои пометки. Но логично, чтобы часть с его брендом была внутри и мы ее видели, они же для нас старались!
У Изоспана-Б все просто. Шероховатая поверхность внутри, на ней остается влага, гладкая сторона этой паропленки ставится к утеплителю.
На этом вопросы о том, как укладывать пароизоляцию заканчиваются. Вы можете залезть на сайт производителя пароизоляционной пленки и посмотреть там точные сведения, например на сайт Ютафола (у изоспана нет нормального сайта).
Советы и рекомендации
Опоры делают из древесины, а основанием под них служит бетонная основа, которую предусматривают под каждый столб. Изоляцию выполняют рубероидом в 2 слоя. Поверхность бревен выравнивают под укладку чистого пола, для этого срезают слой древесины до 20 мм, чтобы выдержать уровень. Используют бензопилу, топор.
При настилке досок шпунтовый выступ плотно входит в паз. Крепят дощатые элементы к лагам шурупами или саморезами с промежутком 2 см от кромки. Метизы ставят под углом к середине доски. Шляпки запотаивают в тело доски, а отверстие шпаклюют или заделывают кусочком подходящей древесины.
Нагрузка на пол
Чтобы собрать надежный и устойчивый пол, нужно заранее высчитать несущую нагрузку и подобрать под нее пиломатериалы достаточной прочности. Эта нагрузка на каркас для чернового пола состоит из 2 слагаемых:
- Полезная нагрузка, включающая в себя вес мебели, напольного покрытия и жильцов дома. Как правило, полезную нагрузку определяют в 150 кг/м2 и умножают на коэффициент 1,3, что дает результат в 195 кг/м2.
- Постоянная нагрузка на перекрытия – пирог каркасного дома (стены и кровля). Этот показатель зависит от размеров постройки, количества и веса используемых материалов. Его нужно рассчитывать в индивидуальном порядке.
Сложение двух чисел позволяет высчитать общую нагрузку, под которую подбирают сечение лаг и шаг между ними. Чтобы не производить расчеты самому, можно изучить документ ДБН В.1.2-2:2006 «Нагрузки и воздействия», где указаны рекомендуемые величины.
Пошаговая инструкция по возведению полов
Даже если вы не собираетесь делать полы в возводимом каркасном доме своими руками, рекомендуем вам изучить порядок проведения работ чтобы проконтролировать исполнителей.
Подготовка
Первым этапом исследуется фундамент и проверяется, насколько он имеет ровный уровень. Для этого нужно измерить его высоту в разных частях и проверить диагонали. В случае обнаружения погрешностей их исправляют. Следом в фундаменте сверлятся отверстия и устанавливаются анкера для закрепления лежней. После проводится гидроизоляция фундамента с помощью мастики и специальной пленки.
Укладка лежней
Лежни являются досками либо брусьями, закрепляемые с помощью анкеров по всей площади здания. Установка должна быть ровной, а фиксация надежной. Лежни должны иметь толщину как минимум в 50 миллиметров и ширину не меньше 150.
Монтаж лежней осуществляется в следующем порядке:
- Производится укладка досок на плиты из бетона и производятся замеры, удаляются излишки;
- Определяется место под установку болтов;
- Делаются отверстия в бетоне;
- Производится обустройство гидроизоляции;
- Производится монтаж досок с закреплением анкерами. Следом проверяют по уровню ровность плоскости по горизонтали. При надобности производится коррекция.
Балки и опоры
Балки – главный опорный элемент строения, на них и держится конструкция пола в построенном каркасном доме.
Их монтаж производится следующим образом:
Во время составления чертежа дома отмечаются места установки опор и их высота. После монтируются опоры и натягивают веревки, проверяя таким образом правильность установки.
Следом берут брус с размером 100*100 миллиметров и монтируют согласно плану. Под него укладывается слой гидроизоляции. Производится фиксация опор гвоздями.
Начинается монтаж балок концами в карман. Для крепления по высоте используются особые вкладыши. Случается, что балка получилась длиннее чем требуется. Тогда лишнее нужно отрезать. А если наоборот, короче, то требуется произвести стыковку на опоре. Балки крепятся к лежням рифлеными гвоздями. Можно использовать и укосы из древесины.
Обвязка и лаги
Обвязка выполняется при помощи досок в 50 миллиметров. Ширина определяется применяемым утеплителем и исходя из того, какая будет нагрузка на конструкцию. Монтаж производится следующим образом:
Обвязка монтируется по периметру дома, доски устанавливаются параллельно балкам. Их ставят торцом, равняя по внешней части лежней, после чего фиксируют при помощи гвоздей, вбиваемых каждые двадцать сантиметров.
Следом обозначаются места установки лаг, для чего от угловой доски обвязки отступают сорок сантиметров.
Если длина доски достаточная, на противоположной ее стороне делают разметку. Производят обрезку лагов и закрепляют их к лежням и обвязке, а также к балкам, если они их пересекают.
Когда длины недостаточно, можно осуществлять стыковку внахлест. Стык размещается на балках перекрытия. Пол в каркасном доме почти готов.
Теплоизоляция полов
Лучше всего полы в каркасном доме утеплять, используя минвату. Она имеет все один, но ощутимый недостаток – материал теряет свои свойства при попадании влаги. Поэтому требуется проведение работ по обустройству ветрозащиты, паро-гидроизоляции.
Если используется теплоизоляция с небольшой плотностью, то под лаги нужно установить подшивку, предварительно обработанную средствами биозащиты.
Поперек лаг укладывается пароизоляционная пленка. В ходе монтажа допустимо небольшое провисание, что требуется для того, чтобы в пространство между лагами вмещался теплоизоляционный материал. Стыки проклеивают при помощи скотча, а пленка фиксируется с использованием степлера.
Утеплитель укладывается между лагами таким образом, чтобы не возникало щелей. Если теплоизоляция двухслойная, необходимо чтобы монтаж осуществлялся внахлест. На утеплитель укладывается гидроизоляция.
Теплый пол
Планируя устройство пола в каркасном доме, нужно сразу решить, будет ли в нем обогрев, а также места его возможной установки. Это может осуществляться как в отдельных помещениях (ванной, гостиной), так и по всему дому. Вариантом реализации системы много и нужно выбрать подходящую конкретно вам.
Для теплых полов на водной основе устанавливаются трубы из пластика, проходящие по перекрытиям через весь дом в распределительный центр, регулирующий работу всей системы. Если использовать электрические теплые полы то лучше всего отдать предпочтение инфракрасным. Они более экономичны, легко устанавливаются и обслуживаются.
Использование водных теплых полов в каркасных домах
Все чаще для отопления частного дома используются напольные системы отопления. Этот принцип отопления позволяет создать благоприятный микроклимат в доме. Даже если предусмотрено отопление радиаторами, то в санузле и ванной комнате обычно предусмотрены водные теплые полы. Сложность монтажа данной системы отопления в каркасном доме заключается в отношении дерева к высоким температурам. Нахождение теплоносителя в толще дерева заставляет деформироваться деревянные конструкции. Кроме того, деревянные финишные покрытия являются плохими проводниками тепла. Поэтому к основным этапам монтажа водяных теплых полов будет относиться подготовка под финишное покрытие и изоляция теплоносителя от каркаса.
При работе с экструдированным пенополистиролом в качестве утеплителя монтаж очень упрощается, ведь этот материал не боится влаги. Между утеплителем и трубами с теплоносителем укладывается уплотнитель с фольгированным слоем (иногда поверх него укладывают сетку). Затем выполняется бетонная стяжка толщиной не менее 50 мм. Если в качестве финишного покрытия будет использоваться плитка или керамогранит, то дополнительной подготовки не требуется. Для работы с ламинатом или линолеумом используют специальные подложки. При выборе системы отопления «теплый пол» необходимо учесть это в проекте, ведь этот вариант значительно утяжеляет конструкцию. Возможно, придется сделать выбор в пользу ленточного фундамента, а перекрытия первого этажа выполнять из металла.
Гораздо сложнее обстоит дело с полами, в основе которых лежит утепление минеральной ватой. Возможно, целесообразнее выбрать более дорогие «теплые полы», которые поставляются со специальной плитой из композитных материалов или ДСП со специальными пазами под трубы. Изначальный пирог выглядит по-прежнему: ветрозащита – утеплитель с каркасным брусом или лагами – пароизоляция. Далее укладываются алюминиевые пластины или техническая фольга. Поверх неё укладываются плиты с пазами под трубы либо нарезается ДСП, которая укладывается рейками, между которыми будут закладываться трубы с теплоносителем. Поверх труб укладывают вспененный пенополиэтилен и листы ГВЛ, которые уже служат основанием под пол из плитки. Ламинат или линолеум также укладывается на подложку. Монтаж электрических теплых полов по технологии ничем не отличается от водных систем отопления.
Устройство теплого пола на сваях
Мы рассмотрим самые простые и удобные технологии возведения водяного и кабельного обогрева.
Теплый пол в каркасном доме по СНиП. Построй Себе Дом.
Водяной
Обустраивать водяные полы можно по двум технологиям: в плавающую стяжку или настильным способом (деревянным или полистирольным). Нагревателем служит металлопластиковая труба 16 мм.
Для каркасных домов на сваях лучше подходит «сухая» стяжка из пенополистирольных мат, так как она лёгкая, по сравнению с бетонной. «Пирог» такого гидропола состоит из:
- ровной основы;
- гидроизоляции;
- демпферной ленты;
- полистирольных плит с пазами;
- специальных алюминиевых отражателей;
- трубопровода;
- второго слоя гидроизоляции;
- листов ГВЛ;
- напольного покрытия.
Подогрев теплоносителя осуществляется в котле, он может быть газовым или твёрдотопливным.
Кабельные маты
Хотя инфракрасная система проще в укладке, мы будем рассматривать устройство кабельного пола, так как плёнка подходит только для монтажа на втором этаже. Для обогрева первого этажа дома на сваях, у которого отсутствует капитальный фундамент её мощности, будет недостаточно.
Кабельные маты — провод, закреплённый на сетке со стандартным шагом. Особенность монтажа в том, что их можно монтировать в слой плиточного клея. Достаточно подготовить основу, и застелить её гидроизоляционным материалом и утеплителем, на котором размещаются маты.
Тип фундамента и утепление пола
В зависимости от качества грунта на строительной площадке каркасный дом возводят на столбчатом, свайном, монолитном или ленточном фундаменте.
Столбчатый и свайный фундаменты подразумевают устройство так называемого подвесного, приподнятого пола. В этом случае между ним и грунтом остается значительное расстояние, обеспечивающее вентиляцию конструкции. Самое главное при монтаже такой конструкции — ее надежная защита от влаги с наружной стороны.
Ситуация схожа при возведении ленточного фундамента. Пол также приподнят над грунтом, но, как правило, не на большую высоту. Для его вентиляции в стенках фундамента оставляют отверстия — продухи.
Другая ситуация складывается с монолитным фундаментом. В этом случае речь идет об утеплении пола по грунту
Здесь важно обеспечить высокую ровность и гидроизоляцию основания. Для устройства такого пола заливают бетонную стяжку
Как выбрать утеплитель для пола
Профессиональные строители уже долго спорят на тему лучшего теплоизоляционного материала для пола на даче, но владельцам собственных домов в большинстве случаев важна не только эффективность утеплителя, но и его стоимость, и желательно, чтобы она была как можно ниже. Теплый пол на даче можно сделать при помощи недорогих сыпучих материалов, теплоизоляционных матов или плит, а если позволяют средства, можно организовать пенополиуретановое напыление и навсегда забыть о сквозняках. Утеплителей на рынке полным-полно, но почти всегда выбор отталкивается от финансовых возможностей.
Существует ряд требований к утеплителям для пола:
- Небольшой вес, чтобы не создавать дополнительную нагрузку на фундамент.
- Водонепроницаемость – утеплитель должен не пропускать или минимально пропускать воду, не отсыревать и обеспечивать дополнительную гидроизоляцию (в идеале).
- Долговечность – согласитесь, никому не захочется затевать такие масштабные работы по смене утеплителя раз в 3-5 лет.
- Пожаробезопасность – утеплитель не должен легко воспламеняться или поддерживать горение.
- Экологическая чистота.
Если позволяет финансовое положение, можно приобрести современные утеплители, которые легко и быстро установить без помощи специалистов. Есть решение и для экономных хозяев – традиционные схемы утепления при помощи дешевых материалов, однако с их укладкой придется повозиться. Рассмотрим все варианты.
Недорогие утеплители
Если вы хотите сэкономить на строительстве, но не жертвовать качеством, есть несколько теплоизоляционных материалов, которые надежно защищают от холода и при этом недорого стоят. Например, сухими опилками полы утепляли еще наши предки. Их можно приобрести по минимальной цене или вовсе получить бесплатно на деревообрабатывающем производстве. Однако в этом случае придется усилить гидроизоляцию, потому что опилки легко впитывают влагу, а когда они отсыревают, то перестают сохранять тепло.
Более практичным вариантом являются опилочные гранулы – это продукт уже современного производства, сырьем для которого являются отходы деревообработки. Опилки под давлением спрессовывают в небольшие твердые гранулы, которые не так легко поддаются влаге и дольше сохраняются. Гранулы обрабатывают антипиренами (средства, не позволяющие легко загораться) и антисептиками. В основном этот материал используют для теплоизоляции пола по грунту. Кроме того, необработанные химикатами гранулы являются отличным экономным топливом для печей и котлов. Также их используют в качестве наполнителей для кошачьих туалетов, что говорит в пользу их экологичности и безопасности.
Керамзит обладает превосходными теплоизоляционными качествами и является излюбленным утеплителем экономных строителей. Это вспененные под воздействием высокой температуры глиняные гранулы, которые практически не впитывают влагу и способны подарить дому тепло на долгие годы и даже десятилетия
Единственным недостатком керамзита является его хрупкость, поэтому при транспортировке следует соблюдать осторожность. Для качественной теплоизоляции пола в средних широтах России рекомендуется насыпать слой керамзита толщиной около 30 см. Еще один недорогой утеплитель – минеральная вата в рулонах без гофрированной оболочки или фольгированного слоя
Еще один недорогой утеплитель – минеральная вата в рулонах без гофрированной оболочки или фольгированного слоя
Однако для нее, как и для опилок, необходима усиленная гидроизоляция. То же самое касается рулонных материалов на основе стекловолокна, каменной ваты, шлаковаты
Еще один недорогой утеплитель – минеральная вата в рулонах без гофрированной оболочки или фольгированного слоя. Однако для нее, как и для опилок, необходима усиленная гидроизоляция. То же самое касается рулонных материалов на основе стекловолокна, каменной ваты, шлаковаты.
Пенопластовые плиты тоже стоят недорого, но их очень любят портить грызуны, которые рано или поздно заводятся в любом частном доме. Кроме того, пенопласт следует защитить от возгорания – и хоть сам по себе он не горит, но при плавлении выделяет едкий дым, который может привести к удушью.
Дорогостоящие современные материалы
Если вы хотите провести качественное утепление полов на даче и не стеснены в средствах, перед вами открывается масса вариантов, один другого лучше.
Самые популярные современные утеплители:
