Пластинчатые радиаторы отопления характеристики и обзор

Варианты подключения нагревательных элементов

Подключение пластинчатой батареи.

Любой пластинчатый нагревательный элемент заводского изготовления оснащается комплектом с вмонтированным клапанным вкладышем. Он совместно с термостатом участвует в процессе регулировки температуры радиатора. Кроме этого, существуют батареи с интегрированным комплексом, через который происходит подключение к трубам контура отопления, находящиеся под полом или вмонтированные в стену.

Конвекторы в большинстве случаев могут иметь либо боковое, либо нижнее подключение. В случае с боковым способом подключения штуцеры нагревательного элемента выводятся на его кожух сбоку. С горизонтальной разводкой отопления владельцу батареи придется покупать специальный фитинг. Он поможет адаптировать горизонтально расположенный прибор и вертикально поднимающийся участок арматуры от горизонтального контура. Лучше обстоят дела, если контур отопления проходит по комнате вертикально. Тогда штуцер не нужен.

При нижнем подключении патрубки радиатора выходят на поверхность кожуха снизу. Это упрощает подключение нагревательного элемента к горизонтальному контуру, но усложняет процесс установки в случае с вертикальной разводкой.

Не рекомендуется стальные, пластинчатые конвекторы монтировать в систему отопления с открытым расширительный баком . В этом случае теплоноситель регулярно обогащается кислородом из-за прямого контакта с воздухом. Как результат – кислотность теплоносителя возрастает, что приводит к коррозии внутренней поверхности трубок радиатора. Их срок службы сокращается.

Если же в открытую систему отопления все же устанавливают водяные конвекторы, то контур должен оснащаться антидиффузионным барьером. Он предотвращает проникновение кислорода в разводку отопления.

Классы радиаторов отопления

Выделяют 4 класса отопительных приборов:

Радиаторы секционного типа известны всем. Их выполняют из чугуна, алюминия, стали. Есть модели, для производства которых используют два материала (обычно сталь и алюминий). Такие батареи называются биметаллическими. Секционные радиаторы собирают из отдельных участков (секций), получая на выходе отопительный прибор с нужной мощностью, отдаваемой им во внешнюю среду во время работы.

Секционные радиаторы собирают из отдельных участков (секций)

Пластинчатые отопительные приборы называются так потому, что они сделаны из нескольких пластин, насаженных на изогнутые или прямые трубы. По трубам в свою очередь циркулирует теплоноситель (вода). Другое название пластинчатых приборов отопления – конвекторы. Могут быть электрическими и неэлектрическими.

Фото: трубчатый радиатор в интерьере

Трубчатые радиаторы выполнены из нескольких трубок, соединенных между собой коллекторами. Выглядят довольно оригинально. Такие радиаторы часто встречаются в квартирах, где интерьер выполнен профессиональными дизайнерами. Трубы можно сделать любого размера и формы, к примеру, в виде определенной фигуры.

Фото: панельные радиаторы разных размеров

Панельные радиаторы отопления состоят из панелей, которые получают тепло от теплоносителя, циркулирующего в пространстве между ними по каналам, образованным штамповкой. Есть модели с одной, двумя и тремя панелями.

Рассмотрим более подробно каждый из типов радиаторов отопления.

Тепловая мощность пластинчатых радиаторов

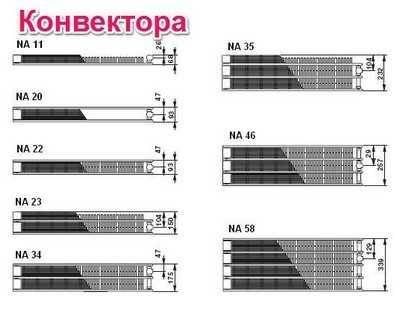

Теплоотдача конвекторов зависит от их длины и количество рядов с пластинами. Высота всех конвекторов, 200 мм.

Так, теплоотдача конвектора в «одну нитку» длинной 600 мм составляет 347 Вт. Он же длинной 3000м дает теплоотдачу в 1730 Вт. Радиатор в четыре «нитки» длинной 3000 мм дает теплоотдачу в 4179 Вт, а он же длинной 1000 мм отдаст 1393 Вт тепла.

Расчет радиатора производится по стандартной схеме расчета секций радиаторов, с учетом всех поправочных коэффициентов. Напомню, как это делается. ( читать статью: Упрощенный расчет системы отопления)

• На 1 кв. метр площади с потолком в 3 метра, нужно 100 Вт тепла.
• На комнату 16 кв. метров, нужен радиатор 1600 Вт. Это при идеальных условиях: одно окно, потолок 3 метра, комната не угловая. Если это не так, применяем поправочные коэффициенты:
• Два окна к=1,8: 1600×1,8=2880Вт;
• Угловая комната к=1,8: 2880×1,8=5184Вт;
• Потолок 2,65, к=2,65/3,0=0,88: 5148Вт×0,88=4547 Вт;
• Пластиковое окно к=0,8: 4547Вт×3637 Вт.

Стандартное окно имеет ширину 1400 мм, значит под каждым окном нужно установить 4-х секционные пластинчатые радиаторы длинной 1400 мм, с теплоотдачей 1950 Вт. Данные взяты из паспортов радиаторов фирмы Purmo. На этом все!

При обустройстве собственного дома многие их владельцы сталкиваются с проблемой выбора радиаторов для отопительных конструкций. Достаточно неплохим вариантом являются стальные радиаторы технические характеристики которых впечатляют.

Определиться с решением помогает информация относительно технических характеристик отопительных приборов, а конкретнее:

• рабочего и опрессовочного давления;
• температуры теплоносителя;
• других параметров, оказывающих влияние на эффективность функционирования конкретной модели.

Данные сведения вполне доступны для понимания каждого потребителя. В этой статье говорится о том, какие имеют радиаторы отопления стальные технические характеристики.

Батареи отопительные из стали бывают двух типов:

Классы радиаторов отопления

Есть 4 класса отопительных приборов:

Радиаторы модульного типа всем известны. Их делают из чугуна, алюминия, стали. Существуют модели, для производства которых используются два материала (обычно сталь и алюминий). Такие батареи называют биметаллическими. Модульные радиаторы собираются из отдельных секций (секций), получая на выходе нагревательное устройство с необходимой мощностью, отдаваемой им во внешнюю среду во время работы.

Секционные радиаторы собираются из отдельных секций (секций)

Пластинчатые нагреватели называются так потому, что они состоят из множества пластин, установленных на изогнутых или прямых трубках. По трубам, в свою очередь, циркулирует хладагент (вода). Другое название плитных отопительных приборов – конвекторы. Они могут быть электрическими и неэлектрическими.

Фото: трубчатый радиатор внутри

Трубчатые радиаторы состоят из нескольких труб, соединенных коллекторами. Выглядят они довольно оригинально. Такие радиаторы часто встречаются в квартирах, интерьеры которых выполнены профессиональными дизайнерами. Трубы могут быть любого размера и формы, например, определенной формы.

На фото: панельные радиаторы разного размера

Радиаторы для излучающих панелей состоят из панелей, которые получают тепло от теплоносителя, который циркулирует в пространстве между ними через каналы, образованные литьем. Есть модели с одной, двумя и тремя панелями.

Рассмотрим подробнее каждый из видов радиаторов отопления.

Конструкция

Плоские радиаторы отопления состоят из двух пластин, выполненных методом штамповки и сваренных между собой. Между такими пластинами есть пространство (канал) – именно здесь будет циркулировать теплоноситель. Чтобы соединить батареи с отопительной системой, есть специальные патрубки. С помощью определенных видов соединений можно сформировать плоские тонкие радиаторы отопления из двух-трех пластин.

Именно поэтому мощность прибора, который имеет ребра, будет больше практически на 60%. Но пыли на таких изделиях будет также больше, поэтому их ставят в помещениях, которые имеют высокие санитарные требования.

Панельный радиатор отопления в разрезе

Чтобы правильно классифицировать пластинчатые радиаторы отопления, применяются специальные обозначения цифрами, которые являются едиными для большинства производителей таких изделий. Первая цифра – это количество пластин, вторая – количество пластин, которые имеют конвекционные ребра:

• 10 – одна пластина без конвекционных ребер.
• 11 – одна пластина с конвекционными ребрами.
• 21 – две пластины, одна из них имеет конвекционные ребра.
• 33 – три пластины и каждая имеет конвекционные ребра.

Тонкие радиаторы отопления, которые представлены выше, также дополнительно снабжают боковыми корпусами с решетками наверху. Обычно они имеют белый цвет.

Белая плоская батарея отопления

Если говорить о стандартном комплекте поставки, то в него входит набор крепежных элементов для кирпичных стен. Если стены у вас другие, то придется покупать отдельно все крепежи, которые требуются, чтобы поставить батареи отопления узкие.

Обычно узкие радиаторы отопления подключают или прямо к стояку отопительной системы, или с использованием специальной арматуры.

Помимо этого, существуют также такие батареи, у которых есть сразу комплект для соединения с термостатическим клапаном. С помощью такого вкладыша с термостатической головкой делается регулирование скорости воды в изделии. Такой комплект подключается, как правило, с правой стороны, однако по специальному заказу производитель может создать батарею с комплектом для установки с левой стороны.

Плоский вертикальный радиатор с подключением посередине

Некоторые производители имеют в ассортименте такие горизонтальные радиаторы отопления узкие, которые можно подсоединить к отопительной системе посередине – с клапанным вкладышем или без него. Если радиаторы отопления имеют интегрированный комплект, то они будут готовыми для подсоединения с отопительной системой снизу, когда трубы спрятаны под пол. Также применяются специальные соединительные элементы с трубами, которые прячут в стену. Такие трубопроводы не будут портить внешний вид помещения, которое отапливается.

Для системы отопления стандартного типа, когда трубы идут на стене или в ней, то применяются пластинчатые батареи отопления с боковым подключением. Для системы с трубопроводом в полу – подключение снизу.

Виды

Существует два вида:

1. Трубчатые.
2. Панельные.

Отсюда возникает вопрос: какие стальные радиаторы отопления лучше? Чтобы на него ответить, надо разобраться в каждом виде досконально.

Трубчатые батареи

Само название уже говорит о том, что стальные трубчатые радиаторы отопления изготавливаются из труб. Их форма может быть настолько разнообразной, что каждый потребитель может выбрать то, что ему необходимо и она обязательно впишется в дизайн интерьера помещений.

Здесь не только традиционные регистры, сегодня на рынке стальные приборы представлены конструкциями, очень похожими на чугунные аналоги. Есть чисто эксклюзивные варианты, сделанные на заказ. В данном случае форма может быть разнообразной, все зависит от фантазии потребителя. А дело все в том, что трубы – это материал, который можно изгибать под любые формы

Здесь важно соблюсти герметичность конструкции и правильно создать вывод патрубков подводящего и обратного контура. Хотя в случае с принудительной циркуляцией теплоносителя это не столь важно. И если дело касается городских квартир, то данная проблема вообще не стоит

И если дело касается городских квартир, то данная проблема вообще не стоит.

Возвращаясь к техническим характеристикам, отметим, что такие радиаторы могут выдерживать давление 8-10 атм. при опрессовочном давлении 13-15 атм. При этом все зависит от толщины стенки используемой трубы. Кстати, этот размер варьируется в диапазоне 1,0-1,5 мм. Правда, это не предел, к примеру, стальные радиаторы отопления российского производства изготавливаются из труб толщиною 2,0 мм. Это дает возможность выдерживать давление теплоносителя до 22,5 атм.

Трубчатые радиаторы делятся на два типа:

• секционные;
• несекционные.

Первый вариант – это конструкция, полностью повторяющая все традиционные виды. То есть два коллектора, соединенные между собой секциями. В данном случае две горизонтальные трубы, соединенные с несколькими вертикальными. Второй вид – это обычные регистры. Их конструкция – неразъемная единая труба, которой можно придать любую форму. Традиционная форма – горизонтальный змеевик, хотя сегодня все чаще дизайнеры предлагают вертикальный.

Разнообразие форм и конструкций

Панельные батареи

Панельные стальные радиаторы отопления появились на рынке в семидесятые годы прошлого столетия. К сожалению, большой популярности они тогда так и не получили. Слишком низкий коэффициент полезного действия. Хотя достоинств у них было немало. К примеру:

• Низкая цена.
• Небольшой объем теплоносителя, который легко можно было нагреть, используя минимальное количество энергоносителя.
• Большая площадь тепловой отдачи, ведь такой радиатор изготавливается из двух панелей, между которыми нет перегородок. То есть внутри радиатор полностью заполняется теплоносителем.

Конечно, не обходится и без недостатков, где можно отметить, слабую стойкость к коррозии, практически не держат гидравлический удар, целостность конструкции  не дает быстро провести ремонт радиатора. Проблем с ними хватает, поэтому специалисты рекомендуют использовать стальные плоские радиаторы отопления только в частном и малоэтажном домостроении.

Производители плоских батарей отопления

На отечественном рынке представлена преимущественно зарубежная продукция – изделия компаний Kermi, Zehnder и Buderus.

Kermi

Плоские модели здесь предлагаются в двух вариациях – с гладкой (серия Plan) либо рифленой (серия Profil) фронтальной поверхностью, в два слоя окрашенной катафорезным способом. Боковые и верхние решетки можно снять, чтобы очистить изделия от пыли. Немецкие модели выпускаются в следующих разновидностях:

• вентильные модификации ThermX2. В зависимости от мощности внедряются разные виды регулирующей арматуры;
• плоские небольшие батареи ThermX2 Kompakt универсальны, их преимущественно эксплуатируют в условиях низких температур;
• гигиеническая линейка Kompakt Hygiene имеет двойной лаковое покрытие, она распространена в больницах, так как за счет защитного слоя и простого исполнения позволяется использовать дезинфицирующие растворы.

Батареи отопления Kermi Продукция реализуется в высоком ценовом сегменте, проявляет эффективную теплоотдачу.

Zehnder

Производитель из Германии помимо классических вариаций предлагает линейки с нестандартными размерами, формой, исходными материалами. Распространены модели с принтованными зеркалами, декорированной под дерево и камень лицевой панелью, картинами. Предлагаются вертикальные и горизонтальные приборы с угловым и радиусным исполнением.

Серия Plano имеет сдержанный дизайн, в батареи встроены конвективные ламели. Nova Mirror – ультрамодные плоские изделия с небольшой глубиной и встроенным зеркалом, оптимальны для узких помещений.

Buderus

Одна из специализаций концерна – производство плоских стальных радиаторов с нижним (серия Logatrend VK-Profil) и боковым подключением (Logatrend K-Profil). Модели привлекают высоким КПД, непревзойденным качеством сварных швов. Комплектация включает вентили, предназначенные для 1- и 2-трубных систем. Гарантия производителя – от 5 лет.

Если сравнивать ценовые диапазоны продукции трех компаний, наиболее доступны плоские радиаторы Buderus, в то время как верхний предел наблюдается у серии Plano бренда Zehnder.

Разновидности панельных тонких батарей

Особенности таких приборов, как радиаторы отопительные стальные панельные, заключаются в том, что они сочетают в себе свойства конвектора и батареи. Обычно их выпускают в виде панелей прямоугольной формы разной толщины и габаритов. На фото можно увидеть, как они выглядят.

Конструкция, которую имеют радиаторы стальные отопительные панельные, несложная:

• основа прибора представляет собой панель, состоящую из двух стальных профилированных пластин, которые по периметру соединяют сварным швом. Внутри методом штамповки формуют из стали вертикально расположенные продолговатые каналы. По ним в процессе обогрева помещения циркулирует горячий теплоноситель;
• с тыльной стороны к панелям приваривают П-образные ребра, в результате чего обеспечивается более эффективная теплоотдача. Изготавливают данный элемент для конвективного обогрева помещения из холоднокатаной стали, только более тонкой;
• конструкция одного прибора может состоять из трех вышеописанных панелей. В случае соединения нескольких панелей в единую систему производители прикрывают их, используя боковые кожухи;
• радиатор отопления стальной панельный может иметь разнообразные габариты. У большинства моделей, представленных на отечественном рынке, высота составляет от 300 до 900 миллиметров, а ширина – от 400 до 3000 миллиметров. Глубина панельного прибора зависит от количества стальных панелей и может достигать 170 миллиметров.

• с боковым подключением;
• с нижним подсоединением;
• с универсальным подключением.

По стоимости самыми дорогими являются модели с нижним вариантом подсоединения, поскольку в них часто встраивают термостат. В том случае, когда в приборе отсутствует встроенный термостат, его подключают при помощи специального термостатического вентиля.

Панельные стальные радиаторы технические характеристики имеют в зависимости от модели:

• рабочее давление в интервале 6 – 8,5 атмосфер;
• давление опрессовочное не превышает 13 атмосфер;
• максимальная температура носителя тепла не больше 110 – 120 °C.

Все производители применяют идентичную классификацию тонких плоских радиаторов отопления.

Предлагаем ознакомиться Проект на замену радиаторов отопления в квартире

Речь идет о пяти типах обогревающих приборов:

1. Тип 10. Самая проста панель (штампованная), без всяких декоративных излишеств. Ее относят к популярным изделиям из серии «максимально плоские панельные радиаторы для отопления»: глубина этой конструкции ― 46 мм. Наибольшей популярностью из этой линейки продукции пользуется модель «Керми».
2. Тип 11. Для приборов этой разновидности характерно наличие одного слоя конвекционных ребер. Глубину изделия увеличили до 59 мм.
3. Тип 12. Эту конструкцию несколько усложнили, разделив две плоские панели системой оребрения. Толщина прибора составляет 64 мм.
4. Тип 22. Здесь применяется еще более сложная схема: кроме двух панелей, присутствуют две системы оребрения, расположенные между плоскостями. Глубина такой батареи ― 102 мм.
5. Тип 33. Наиболее сложная модель, в состав которой входит три плоскости. Первая пара панелей разделена сразу двумя ребристыми секциями. Еще одну секцию устанавливают между второй и третьей панелью. Из-за повышенной сложности увеличивается и глубина прибора: она достигает 157 мм.

Описание изделий

Конструкция устройства

Старые пластинчатые радиаторы отопления в СССР использовались практически наравне с привычными чугунными батареями. Их устанавливали в школах, поликлиниках, государственных учреждениях – т.е. там, где необходимо было обогревать достаточно большой объем воздуха.

Ранее такие радиаторы использовались повсеместно

На сегодняшний день конструкция подобных устройств была несколько усовершенствована (в основном за счет применения современных материалов), однако общая схема осталась неизменной:

Основу системы составляет U-образная выгнутая трубка, по которой движется теплоноситель. На входе и на выходе устанавливаются краны, позволяющие отсечь радиатор от системы.

Конструкция с открытыми теплообменниками

Чаще всего вся эта система собирается в тонкостенном металлическом корпусе, основной функцией которого является защита теплообменников от пыли, от царапин и ожогов при контакте с обогревателем уберегается человек. Для выхода горячего воздуха в верхней части корпуса проделываются отверстия.

Изделие в стальном корпусе

Принцип действия

Функционирует такая система довольно просто:

Так работают теплообменные пластины

• Теплоноситель (горячая вода или пар с высокой температурой) под давлением до 20 атмосфер двигается по трубам. При этом высокая скорость движения приводит к тому, что при перемещении по контуру температура теплоносителя снижается незначительно.
• При прохождении через участок с теплообменниками вода отдает часть энергии пластинам. Те, в свою очередь, быстро нагреваются до высокой температуры.

Движение тепловых потоков во встроенной модели

• Холодный воздух поступает в корпус радиатора через отверстия в нижней части.
• Значительная площадь пластин облегчает теплоотдачу, поскольку они практически всей поверхностью контактируют с воздухом.
• После того как температура воздуха повышается, он поднимается вверх и выходит из корпуса через отверстия в крышке.

Процесс вертикального перемещения воздуха при теплообмене происходит непрерывно и называется конвекцией. Сами же отопительные приборы часто именуют конвекторами.

Нужно отметить, что не всегда естественного подъема воздуха бывает достаточно. В этом случае в нижней части корпуса монтируется вентилятор, который обеспечивает перемещение воздушных масс. С одной стороны, цена отопления при этом возрастает за счет использования дополнительной электроэнергии, но с другой стороны существенно увеличивается и эффективность.

Основные разновидности

На сегодняшний день рынок предлагает несколько разновидностей батарей пластинчатого типа.

Их можно условно разделить по ряду признаков:

Фото стальной модели

Комбинация медных трубок и алюминиевых пластин

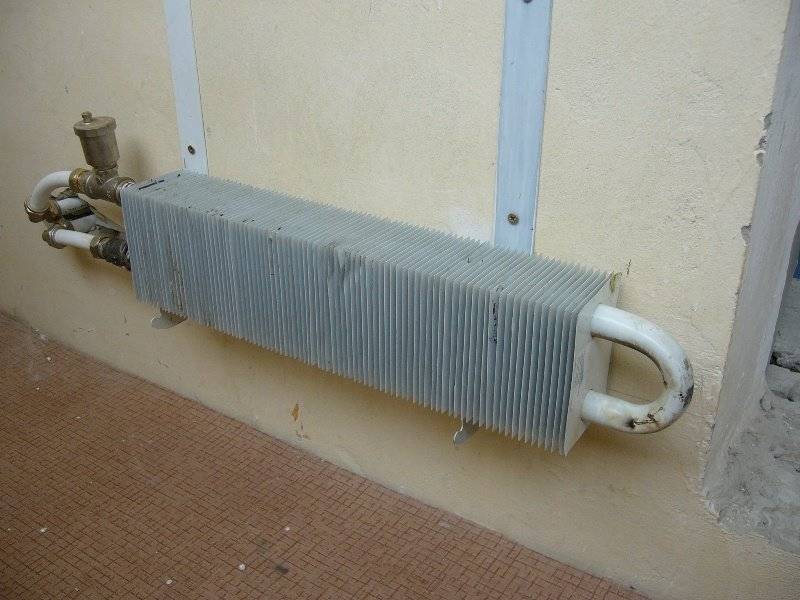

Пластинчатые отопительные приборы

Вступление

Пластинчатый отопительный прибор собой представляет гнутую или прямую трубу для водопровода, с нанизанными на нее стальными пластинами. По трубе двигается тепловой носитель, а пластины существенно увеличивают конвекцию воздуха. Конструкционная простота определяет их низкую стоимость. Для эстетики конвекторного обогревателя закрывают красивыми коробами из тонкой стали, окрашенной в белый цвет.

Стальные пластинчатые отопительные приборы — общие сведения

Стальные пластинчатые отопительные приборы в простой речи называют «»гармошки». Вид гармошки делают пластины, нанизанные на трубу для носителя тепла.

Характерная черта радиаторов такого типа это большая надежность. В пластинчатом радиаторе нет соединений, помимо входа и выхода теплоносителе. Как последствие, сам отопительный прибор потечь просто не может, негде проталкиваться тепловому носителю.

Благодаря огромному количеству пластин, и прямому движению носителя тепла дизайн радиатор нагревается до большой температуры. Для спасения от прикосновений ключевой остов отопительного прибора закрыт декоративным кожухом. В верхней крышке кожуха созданы конвекционные отверстия.

Конвекторного обогревателя имеют малую тепловую инерционность, а это означает можно управлять ими автоматикой, другими словами в системы с пластинчатыми отопительными приборами может быть установка термостатов.

Пластинчатые отопительные приборы образовывают достаточно мощную завесу тепла. Такое свойство конвекторных обогревателей дает возможность применять их в системах отопления в полу. Правда, конструкция тепловых конвекторных обогревателей для установки в пол разнится от настенных конвекторных обогревателей, однако принцип обогревания одинаков.

Минусы пластинчатых отопительных приборов (конвекторных обогревателей)

• Конвективный вид отопительных приборов не дает возможность одинаково прогреть помещение. У батарей теплее, чем у противоположенной стены помещения.
• Пластины конвекторного обогревателя замечательный сборщик пыли. Очищать их тяжело. С каким то периодом пыль понижает их отдачу тепла.
• Внешний вид пластинчатых отопительных приборов не радует, хотя есть симпатичные модели.

Вариации пластинчатых отопительных приборов

Как варианты, пластинчатые отопительные приборы применяются для отапливания в полу (конвекторы канальные) и плинтусного теплоснабжения помещения.

Подключение конвекторных обогревателей

Реализовываются два типа конвекторных обогревателей по подключению. На это необходимо смотреть во время покупки. Первый вид, это конвекторного обогревателя с боковым подключением. Тип второй это конвекторного обогревателя с нижним подключением0. Он укомплектовывается клапанным вкладышем.

Теплопроизводительность пластинчатых отопительных приборов

Отдача тепла конвекторных обогревателей зависит от их длины и кол-во рядов с пластинами. Высота всех конвекторных обогревателей, 200 мм.

Так, отдача тепла конвекторного обогревателя в «одну нитку» длинной 600 мм составляет 347 Вт. Он же длинной 3000м даёт отдачу тепла в 1730 Вт. Отопительный прибор в 4-ре «нитки» длинной 3000 мм даёт отдачу тепла в 4179 Вт, а он же длинной 1000 мм отдаст 1393 Вт тепла.

Расчет отопительного прибора выполняется по типовой схеме расчета секций отопительных приборов, с учетом всех поправочных коэффициентов. Напомню, как это выполняется. ( читать публикацию: Самый простой расчет системы обогрева)

• На 1 кв. метр площади с потолком в 3 метра, необходимо 100 Вт тепла.
• На комнату 16 кв. метров, необходим отопительный прибор 1600 Вт. Это при хороших условиях: одно окно, потолок 3 метра, комната не угловая. Если это совершенно не так, используем поправочные коэффициенты:
• Два окна к=1,8: 1600?1,8=2880Вт;
• Угловая комната к=1,8: 2880?1,8=5184Вт;
• Потолок 2,65, к=2,65/3,0=0,88: 5148Вт?0,88=4547 Вт;
• Окно ПВХ к=0,8: 4547Вт?3637 Вт.

Стандартное окно имеет ширину 1400 мм, значит под каждым окном необходимо установить 4-х секционные пластинчатые отопительные приборы длинной 1400 мм, с отдачей тепла 1950 Вт. Данные взяты из паспортов отопительных приборов фирмы Purmo. На этом все!

Конкретно для Obotoplenii.ru

Виды радиаторов отопления и их сравнительные характеристики

Размер отопительного устройства — весомая характеристика, на которую обращают внимание при выборе, так как определяет мощность и занимаемое в помещении пространство

Стандартные

Помимо размеров радиаторы отопления различаются ещё и по материалу изготовления.

Фото 1. Биметаллические радиаторы стандартного размера. Подобные приборы обычно устанавливают в квартирах.

Чугунные

Распространённые в советское время отопительные системы, которые остаются в коммунальных квартирах и в XXI веке — чугунные батареи. Характеристики стандартных чугунных изделий:

• средняя высота — 50—60 см.;
• длинна одной секции — 7—8 см.;
• предел мощности — 0,15—0,17 кВт;
• рабочее давление — 9—10 атмосфер.

Алюминиевые пластинчатые

Материал таких обогревателей быстро передаёт тепло от жидкости в помещение.

Кроме того, эти устройства куда легче чугунных систем отопления, а плоские пластины корпуса выглядят намного современнее. Но габариты у них похожи, отличия выявляются в технических характеристиках:

• средняя высота — 60—70 см.;
• длинной одной составной части — 7—8 см.;
• тепловой потолок — 0,17—0,19 кВт;
• рабочее давление — 16 атмосфер.

Биметаллические

Эти радиаторы внешне не отличаются от алюминиевых, так как корпус выполнен из того же материала, но внутри них размещаются стальные трубки, которые защищают конструкцию от гидроударов, высокого давления и улучшают теплопроводность.

Характеристики стандартных моделей:

• высота секции и, соответственно, целого изделия — 40—50 см.;
• длина составной части — 8 см.;
• максимальная мощность — 0,19—0,21 кВт;
• выдерживаемое давление при работе — 20—35 атмосфер.

Фото 2. Конструкция биметаллического радиатора отопления. Стрелками указаны составные части прибора.

Низкие

Низкие радиаторы являются самыми компактными среди всех типов радиаторных приборов.

Чугунные

Поскольку такие изделия выпускались по строгим нормативам, то и размеры у них не отличаются разнообразием. Аккуратные чугунные радиаторы небольших размеров создают на заказ методом фигурного литья. Габариты и значения:

• высота секции — 40—50 см.;
• длина составной части — 5—6 см.;
• тепловой потолок — 0,09—0,11 кВт;
• рабочее давление — 9 атмосфер.

Фото 3. Низкий радиатор, изготовленный из чугуна. Прибор белого цвета с достаточно современным дизайном.

Алюминиевые

Небольшие алюминиевые радиаторы встречаются куда чаще, так как производство ведётся не так давно и технологии продолжают совершенствоваться. Малый размер определяет сферу их использования: такие устройства устанавливаются в детских садах, подсобных помещениях, отапливаемых гараж, мансардах и верандах. Характеристики:

• высота — 50 см.;
• длина секции — 6—7 см.;
• температурный максимум — 0,11—0,13 кВт;
• давление при работе — до 16 атм.

Биметаллические

Сфера применения биметаллических обогревателей малых размеров ограничивается той же категорией типов помещений, что представлены и у алюминиевых устройств.

Дополняет список разве офисные помещения на значительной высоте — из-за высокого давления в трубах небоскрёбов и бизнес-центров. Характеристики:

• высота изделия — 30—40 см.;
• длина одной секции — 6—7 см.;
• потолок мощности — 0,12—0,14 кВт;
• выдерживаемое давление при работе — до 28—32 атмосфер.

Чугунные

Тут размеры изделий из чугуна мало чем отличаются от других категорий: все заводские модели стандартны по размерам, так как производились по ГОСТам.

Приобретаются высокие чугунные радиаторы в специализированных литейных мастерских (не так уж и дешёво). Характеристики приборов данного вида:

• высота корпуса отопительной системы — 80—90 см.;
• длина одной секции — 7—8 см.;
• температурный потолок — 0,18—0,21 кВт;
• максимальное давление — около 9—12 атмосфер.

Алюминиевые

Тут выбор намного шире: для тесных помещений, куда не влезут длинные радиаторы, лучше приобрести узкие, но высокие алюминиевые модели. Они, как правило, имеют всего 4 составные части, но это полностью компенсируется их длиной. Характеристики:

• Высота изделия — до двух метров.
• Длина секции — около 10—12 см.
• Максимальная мощность — 0,40—0,45 кВт.
• Давление ~ 6 атмосфер.

Внимание! Такой тип радиаторов категорически запрещено использовать в системах центрального теплоснабжения — батарея просто не выдержит такого давления

Биметаллические

Стальной сердечник биметаллических батарей не позволяет сделать их очень высокими, так как циркуляция воды по нему будет затруднена.

Однако даже меньших вдвое размеров, сравнивая с полностью алюминиевым собратом, хватает, чтобы обогреть просторное помещение. А значение уровня максимального давления просто поражает:

• Высота отопительной системы ~ 80—90 см.
• Длина составной части — 7—8 см.
• Тепловой потолок — 0,18—0,22 кВт.
• Рабочее давление — от 20 до 100 атмосфер.

Тэны для чугунных батарей

Не удивительно, что на сегодняшний день многие потребители ищут альтернативные виды обогрева своих жилищ. Стоимость коммунальных услуг постоянно растет, что не может не вызывать тревогу. Одним из способов создать автономное отопление в квартире – это чугунная батарея с тэном для обогрева.

Тэн – это обычная металлическая трубка с расположенной внутри нее спиралью, которая отделена от нее при помощи наполнителя. Его можно изготовить самостоятельно из подручных средств. Батареи с тэном отличает высокая производительность, экономность и надежность, а то, что они встраиваются в саму систему отопления, позволяет сберечь место и обеспечить их незаметное присутствие.

Подобное устройство может снабжаться терморегулятором, чтобы регулировать степень нагрева теплоносителя и служить, как дополнительным, так и основным источником тепла.

На рынке существуют тэны разной мощности, поэтому следует заранее произвести расчеты, сколько потребуется Ватт на одну секцию радиатора для обогрева каждой отдельной комнаты.

Что это такое батарея гармошка

Батарея гармошка без кожуха.

Батарея гармошка – это регистр отопления из круглых труб с оребрением. Трубы и оребрение сделаны из стали. Такие радиаторы устанавливали при союзе в квартирах, госучреждениях, общественных местах. На то время стояла задача обогреть помещения дешево и быстро, и чтобы оборудование служило долго.

В принципе, конструкция у стальных батарей-гармошек простая, нет карманов для сбора воздуха и грязи. Сделать их достаточно просто. Есть два варианта:

• посредством сварки;
• посредством трубогиба.

Если есть сварные швы, то появляется вероятность утечки. Если же трубы были согнуты трубогибом, то такой теплообменник выдержит любое давление (в рамках разумного). В любом случае их можно использовать в системах отопления с централизованной подачей теплоносителя. Вариантов подключения всего два: слева и справа.

По современным меркам батарея гармошка один из худших вариантов. Минусов у таких радиаторов много. Например, низкая теплопроводность стали, батареи очень шумные, постоянно скапливается грязь между ребрами. Омыть эту грязь – задача не из простых. Чтобы теплообменник имел приемлемый вид, на него надевается фасадная панель. Это стальной лист, который можно снять в случае необходимости.

Если вам нужна схема парового отопления двухэтажного дома жмите сюда.

Какие угрозы таит в себе централизованное отопление

С одной стороны, подача тепла извне удобнее автономного отопления – не надо возиться с установкой котла и его настройкой. Придет осень, и горячая водичка весело побежит по вашим батареям, согревая квартиру.

Но не все так гладко в системе централизованного отопления:

• В воде, прошедшей долгий путь, содержится немало химически активных примесей, способных вызвать коррозию труб и радиаторов.
• А еще мелкие частички шлама, неизбежно попадающие в теплоноситель, царапают батареи изнутри, через несколько лет протирая их до дыр.
• И температура воды не всегда бывает стабильной – то батареи имеют комнатную температуру, а то до них и дотронуться невозможно.
• А самая главная опасность – это внезапный огромный скачок давления в системе отопления, так называемый гидроудар. Он бывает, к примеру, по той причине, что слесарь слишком резко закрыл кран насосной станции.

Это интересно: Укладка теплого пола под плитку — технология монтажа системы
