Пример расчета размеров печи
Как было сказано выше, расход топлива около 1…2 литра в час. При этом излучаемое тепло – около 11 кВт/час на каждый литр. Таким образом, печь может дать в час 11…22 кВт. Чтобы рассчитать необходимый объем топки с учетом времени горения, принимаем:
- объем помещения (гаража) – 7х4х2,5=70 м.куб., площадь 28 кв.м.;
- считаем, что на каждый квадратный метр помещения типа гаража требуется не менее 500 Вт (базовые 100 Вт, вводим коэффициенты для всех наружных стен, не утепленной крыши и фундамента, большого проема входа, металлической конструкции);
- соответственно, на площадь 28 квадратов требуется 14 кВт энергии в час.
Чуть форсировав минимальной мощности печку (усилив тягу), мы получим требуемую температуру в помещении. Но расход топлива увеличится примерно до 1,5…1,6 л в час. Следовательно, для времени горения не менее 6 часов объем топки должен быть 10 л. Это соответствует 0,001 кубического метра, то есть емкость должна иметь размер, например, 10х10х10 см. В реальности объем топки превышает необходимый объем топлива в 1,5…2 раза, то есть размеры должны быть 20х10х10 см или более, для мини печки это подходит. Обычно принимают с солидным запасом, то есть 50х30х15 см. Это позволяет не доливать топливо каждый раз при розжиге.
Длина трубы 40 см, соответственно ее диаметр – 10 см. Площадь боковой поверхности цилиндра равна его высоте, умноженной на длину окружности основания (диаметр, умноженный на число π), в нашем случае 40х3,14х10=1256 см.кв. Соответственно, площадь всех отверстий одна десятая от общей – 125,6 см.кв. Учитывая, что площадь одного отверстия при диаметре 10 мм равна πх0,52=3,14х0,25=0,78 кв.см, для такой трубы потребуется 125,6/0,78=160 отверстий.
Обратите внимание! Принятое значение – площадь отверстий 10% от общей площади боковой поверхности трубы – условно! Количество отверстий при изготовлении принимается в том числе из условий прочности изделия и обычно заметно меньше!
Учитывая, что цилиндр в развернутом виде представляет собой прямоугольник 31х40 см, а отверстия следует размещать в шахматном порядке, нам придется сделать 12 вертикальных рядов по 13 или 14 отверстий каждый. Разметить вертикальные ряды просто – поделить любым геометрическим способом верхнюю или нижнюю окружность основания трубы на 12 частей и провести вертикальные линии сверления.
Расстояние между рядами будет 3,3 см. Разметить вертикальные ряды чуть сложнее, поскольку необходимо в каждом втором ряду смещать верхнюю (или нижнюю) точку разметки на половину расстояния между отверстиями. Учитывая, что нам необходимо делать отверстия не на краю трубы, добавляем к планируемому числу отверстий 1 и рассчитываем шаг: для 13 отверстий он составит 40/(13+1)=2,85 см, для 14 – 40/(14+1)=2,6 см.
Важно: при сверлении ось сверла должна быть направлена к оси трубы!
Материалы и инструменты
Идеальным вариантом будет использование в качестве материала для печи конструкционных сталей средней толщины (4-5 мм и более). Допускается применение и различных сплавов – лишь бы они были жаропрочными, особенно в месте расположения высокотемпературной верхней камеры, рабочие температуры в зоне горения которой порою достигают 750-800 и даже 850С.
Для сварки, нарезки и последующего монтажа нам потребуются:
- уже упомянутые трубы и/или листовой металл;
- аппарат для сварки с набором электродов;
- болгарка и пара кругов к ней (шлифовальный и отрезной) – в крайнем случае ножовка по металлу;
- уголки (на ножки стабилизаторы);
- дрель с набором сверл;
- термостойкая краска.
Розжиг
Заливка масла
Перед запуском печи в эксплуатацию следует проверить целостность всех швов, отсутствие засоров, чистоту поддувала. Во избежание пожароопасной ситуации на стенках камер и трубы не должно быть остатков воды – при смешении ее с маслом возможен выплеск топлива.
К розжигу буржуйки на отработке нужно приноровиться. После заливки масла сразу бросать горящую лучину или ветошь в отверстие для заливки не стоит. Необходимо выждать некоторое время, чтобы пары хорошо насытились кислородом.
Капельную печь запускают более плавно. После открытия вентиля подачи топлива факел с намотанной на него ветошью или прикрепленным кусочком поролона следует поджигать лишь тогда, когда в чаше скопится небольшая лужица. Еще раз подчеркнем – вначале поджигается не масло, а факел. Можно просто бросить в чашу кусок туалетной бумаги. Делать это можно без опаски – бумага сгорит почти без остатка.
Минут через 5 масло раскалиться, закипит, и поддерживать горение уже не понадобится. Остается лишь отрегулировать подачу воздуха и расход топлива.
Для покраски печи можно использовать смесь из алюминиевой пудры (200 г), клея, изготовленного на основе силикатов (0,5 л) и небольшого количества мела (20 г).
Устройство с верхней капельной подачей топлива
Печь с плазменной чашей
Масляная печь на отработке с топливной камерой, расположенной внизу, конструктивно гораздо проще. Несущественным в этом случае является также соотношение размеров верхней и нижней камер. Однако КПД подобных устройств невелик.
Увеличить его позволяет обустройство верхней подачи топлива. Подобные печи на отработке называют капельными. Подаваемое по небольшой трубке из нержавейки диаметром 8-10 мм топливо попадает в них на разогретую чашу и, полностью сгорая, выделяют гораздо больше тепла. Определить это можно по цвету пламени – в них оно не желтое, а бело-голубое. Капельные печи имеют и иное название – печи с плазменной чашей. Для увеличения тяги агрегат лучше снабдить наддувом – вентилятором, соединенным с воздуховодом.
Принципиальное отличие есть в конструкции подобных печей на отработке капельного типа – перфорированная труба в них находится внутри корпуса. По этой причине устройства считаются более безопасными. Плазменную чашу можно изготовить из обрезка трубы или стальной толстостенной емкости. Слишком высоким поддон делать не стоит – при чистке печи чаша должна легко выниматься.
Некоторые мастера, не заморачиваясь, подачу топлива делают одноступенчатой. Но подобные устройства очень опасны – питающая трубка, расположенная близко к печи, сильно нагревается. Плюс поступление топлива будет нестабильным – нагретое масло будет разжижаться и капать быстрее. Да и случайно до упора открытый вентиль может стать причиной пожара.
Более усовершенствованной является двуступенчатая подача, при которой предусматривается предохранительный поплавковый клапан. Капиллятор в таких устройствах делают обязательно дозирующим.
Подача капельная в печи
В капельных печах также есть возможность более четкой регулировки подачи воздуха. Для этого в трубе количество отверстий и диаметр постепенно уменьшают по высоте. В нижнем ряду их можно заменить вертикальными прорезями. В этом случае кислород в камеру сгорания будет поступать точными порциями в соответствии с потребностями горящих газов.
Чтобы сделать легкую печь более устойчивой, ее можно приварить к раме, изготовленной из металлического уголка.
Козырек над крыльцом: какие бывают виды, устройство, чертежи, пошаговая инструкция изготовления своими руками (80 Фото & Видео) +Отзывы
Правильный розжиг и эксплуатация оборудования
Поджигать масло довольно сложно, ведь само по себе оно не горит. Можно использовать бумагу или тряпку, пропитанную любым горючим материалом. Также не лишним будет залить чуть-чуть горючего в сам «бачок». Без особых опасений вы можете использовать для розжига бензин, керосин или растворитель. Даже если вы нальете 80-120 грамм топлива – оно сгорит за пару минут, после чего начнет гореть сама «отработка».
Чистить печь необходимо хотя бы раз в 30-40 дней. Чистка больше механическая: взяв молоток, постучите по корпусу и удалите изнутри то, что осыпалось со стенок. Молоток лучше брать деревянный или резиновый, чтобы не повредить корпус печи. Разборный корпус в таком случае гораздо удобнее, однако сделать его в разы сложнее, нежели монолитный.
Требования к установке и эксплуатации печи на масле
Требуется, чтобы печь находилась в пустом помещении, вблизи которого не должно быть легковоспламеняющихся поверхностей
Особое внимание уделяется аппаратам самостоятельного изготовления. Их нельзя ставить на полку или другую опору, которая может загореться
Самодельная печь на отработке должна располагаться на ровном основании, которое может быть бетонным или кирпичным. Необходимо, чтобы расстояние между аппаратом и стеной составляло не менее 1 м. Для образования хорошей тяги дымовая труба должна иметь длину больше 4 м. С внешней ее стороны следует предусмотреть утепление, чтобы исключить образование конденсата кислот.
В состав отработанного масла не должен попасть растворитель или другой легковоспламеняющийся элемент, поэтому такие компоненты должны находиться подальше от печи. Также недопустимо попадание влаги в емкость с маслом. Это приведет к воспламенению в печи. В случае аварийной ситуации для ликвидации огня следует воспользоваться огнетушителем.
Принцип работы печки с капельной подачей горючего схож с механизмом работы дизельных двигателей
Перед началом работы масло заливается в емкость в количестве, равном половине объема бака, что обеспечит необходимое пространство для образования паров. Чтобы пары обогатились кислородом, необходимо подождать некоторое время. Затем производят поджиг топлива с помощью длинных спичек. Как только начинается процесс возгорания паров, заслонка наполовину прикрывается.
Для повышения работоспособности мини-печи на отработке можно над верхней ее камерой установить герметичный бак с жидкостью. Для подачи и отвода воды к нему крепятся штуцеры, которые размещаются на разных уровнях. Другим вариантом повышения производительности является необходимая конвекция воздуха, что осуществляется с помощью вентилятора, располагающегося вблизи верхней камеры. Забирая теплый воздух от печки, он способствует ее охлаждению, что положительно сказывается на сроке эксплуатации аппарата.
Горелки
Наиболее важным элементом является горелка, ведь все остальные элементы отопительного прибора всего лишь отнимают тепло от дымовых газов и обогревают им помещение.
Если же необходимо отапливать большую площадь при минимальных затратах на оборудование, при этом перепад температур в пределах помещения не имеет большого значения, то лучшим выбором будет стальная или чугунная буржуйка.
Горелки на отработке бывают следующих видов:
- форсунки (с наддувом);
- капельного типа (испарители).
Форсунки
воздух под высоким давлением проходит через калиброванный жиклер
Благодаря эффекту Вентури поток воздуха увлекает за собой частицы жидкости, затем эта смесь поступает в диффузор, куда под определенным давлением нагнетается воздух, благодаря чему происходит вторичное перемешивание.
Диаметры всех отверстий подобраны таким образом, чтобы смесь при любом объеме поступающего воздуха была стехиометрической, то есть соотношение воздуха и топлива обеспечивает наиболее эффективное сгорание смеси.
Испарители
Испарители работают без принудительной подачи воздуха. Топливо поступает в специальную чашу, где благодаря высокой температуре испаряется и, смешиваясь с воздухом, сгорает, выделяя тепловую энергию.
Емкость с отработкой установлена неподалеку от камеры сгорания, благодаря чему масло нагревается от нее и становится более текучим. Регулируют мощность с помощью изменения подачи воздуха и топлива.
Главными недостатками этих горелок являются:
- зависимость от сильной тяги;
- высокий риск перелива топлива и его вытекание наружу.
Безопасность
В промышленных отопительных приборах любых типов, работающих на отработке, за безопасность отвечают термодатчики, отслеживающие температуру в зоне горения, как только она опускается ниже определенного уровня, блок управления прекращает подачу топлива.
Кроме того, любые помещения, оборудованные печами на отработке, должны быть оснащены датчиками угарного и углекислого газа, в противном случае высока вероятность отравления или пожара.
Противопожарные меры и правила эксплуатации
Печь на отработанном масле — повышенный источник пожарной опасности. Она имеет открытые поверхности, которые нагреваются в процессе эксплуатации до высоких температур.
К помещению, где установлена печь, и к ее эксплуатации предъявляют особые требования:
- Полы должны быть выполнены из несгораемых материалов: бетона, плитки, металла. Деревянные полы в месте установки печи необходимо обшить листовым металлом.
- Если печка установлена в непосредственной близости от деревянных или других не огнестойких стен — их также необходимо обшить металлом или закрыть асбестовыми листами.
- Запрещено ставить печь в местах, где возможны сильные сквозняки: ветром может вынести пламя через перфорацию в трубе.
- Нельзя складировать в непосредственной близости легко сгораемые материалы, ЛВЖ, промасленную ветошь. Запас отработанного масла нужно хранить отдельно.
- Запрещается доливать масло в работающую печь.
- В помещении обязательно должен быть порошковый или солевой химический огнетушитель.
Горящее масло категорически запрещается тушить водой! Это приведет к распространению площади горения.
Печка на отработке, сделанная своими руками — экономичный и эффективный отопительный прибор, а подключение к нему водяного контура улучшает распределение тепла и улучшает микроклимат в обогреваемом помещении. При правильной эксплуатации печь безопасна, занимает минимум места — настоящая находка для гаражей, мастерских и производственных помещений.
Конструкция
Печь, функционирующая на отработке, состоит из двух емкостей, соединенных между собой трубой. В ней имеются отверстия, благодаря которым внутрь агрегата поступает воздух, необходимый для горения. Нижний резервуар используется для масла. В нем предусмотрено отверстие с заслонкой, чтобы увеличивать или уменьшать приток воздуха в камеру. Через него же заливается топливо.
При сгорании отработки образуются пары и газы, поступающие в соединительную трубу. Там процесс горения становится более активным, поскольку продукты сгорания масла смешиваются с большим количеством кислорода. Газообразные отходы этого процесса выводятся через дымовую трубу, подсоединенную к верхнему резервуару.
Для более точного представления конструкции, предлагаем рассмотреть чертеж этого агрегата.
Основные материалы и инструменты
Когда планируется изготавливать котел на отработке, печь, подготавливают всё необходимое. В большинстве конструкций используются одинаковые материалы, инструменты:

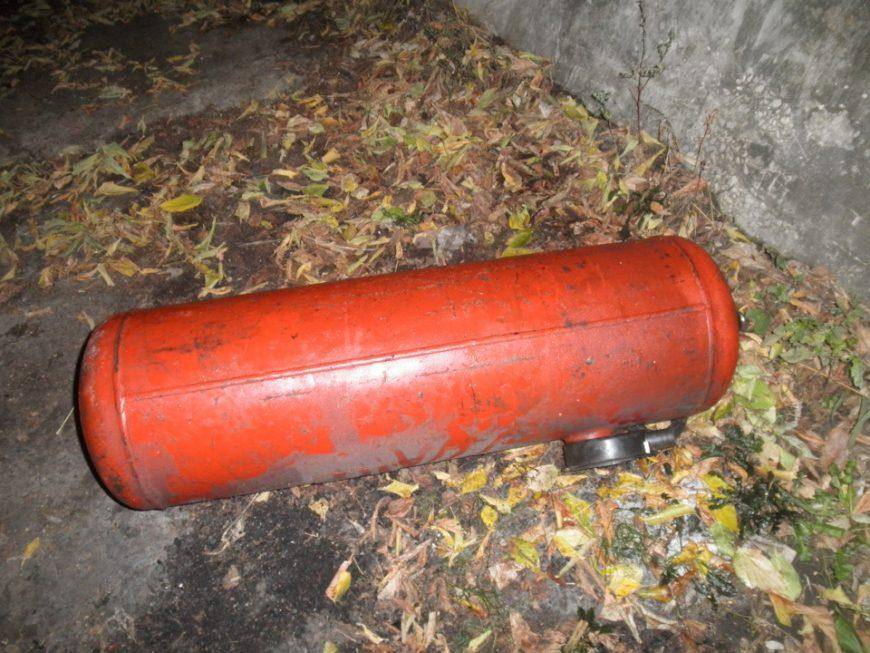

баллон емкостью от 50 л: важно удостовериться, что тара пустая, нужно открыть кран и дождаться, когда завершится шипение, делать это следует на улице, что позволит создать безопасные условия, кроме того, на открытом пространстве процесс выхода газа будет происходить быстрее;
труба из нержавеющей стали – диаметром от 10 см, с ее помощью организуется отведение летучих веществ, рекомендуемая длина – 2-4 м;
металлический уголок, для увеличения срока службы масляного котла следует использовать детали из нержавеющей стали;
стальной лист;
шланг для топлива;
хомуты для фиксации;
вентиль;
сварочный аппарат;
болгарка;
резак по металлу;
электродрель;
наждачная бумага и металлическая щетка для зачистки швов.
Корпус печки

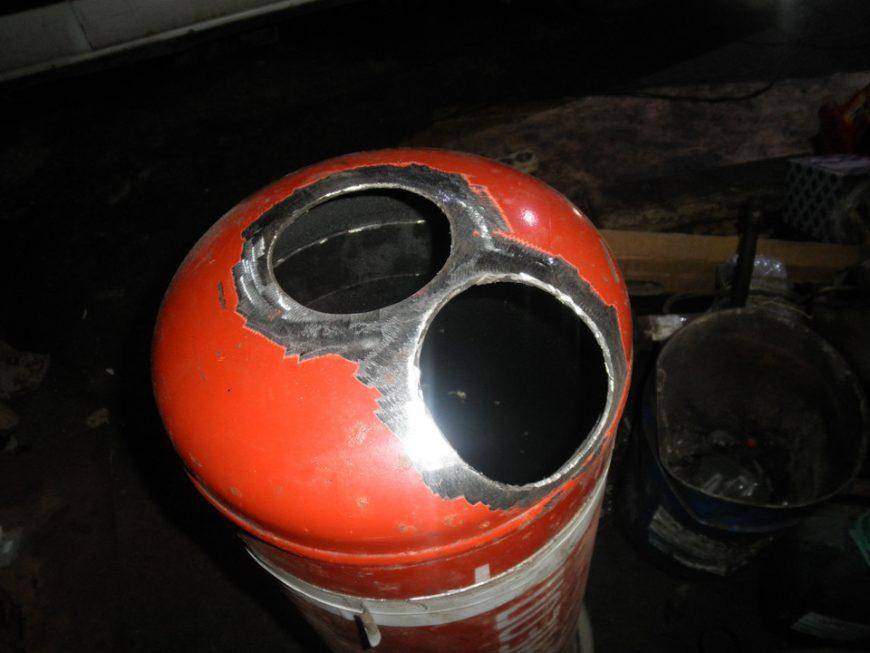

Поможет в создании печи на отработке из газового баллона чертеж.
Работу выполняют в определенной последовательности:
- Баллон зрительно делят на две части, при этом, верхняя должна составлять 2/3 высоты, а нижняя — 1/3. В каждой вырезают проемы, у которых ширина приблизительно равна 1/4 окружности.
- Для того, чтобы получились отверстия, пользуются болгаркой. Нужно сделать максимально ровный срез. В дальнейшем куски металла используют для изготовления дверок.
- Чтобы удалить остатки конденсата, баллон дополнительно промывают из шланга водой под напором.
- Отсеки печи капельницы на отработке разделяют при помощи металлической вставки. Ее вырезают по размеру баллона из листовой стали.
- Получившийся круг послужит дном для камеры сгорания паров отработки. Она получится большого объема, что позволит использовать для топки агрегата дрова или брикеты и при необходимости сжигать в ней бытовой мусор. Дно примеряют и подгоняют его под нужный размер.
- Для изготовления горелки используют 20-сантиметровый отрезок трубы сечением100 миллиметров. В нем делают отверстия диаметром10 миллиметров, пользуясь дрелью и сверлом по металлу. Их нужно расположить в шахматном порядке по всей окружности до середины горелки. Изнутри трубу шлифуют, не оставляя заусенцев.
- Горелку помещают в дно верхней части, проварив стык сварочным аппаратом.
- Сделанную деталь монтируют в корпус агрегата между камерами вниз частью с перфорацией. Отверстия нужны для подсоса воздуха.
- Чтобы выполнить поддон для отработки, служащий дном нижней камеры, используют тормозной диск нужного размера. К его низу приваривают заглушку для закрытия отверстия, вырезанную из листа 4-миллиметрового металла.
- Из этого же листа изготавливают верхнюю крышку, имеющую проем. Его форма должна позволить приварить ответную часть горелки, обеспечив воздуху доступ.
- Когда собирают своими руками печь на отработке капельного типа, с крышкой соединяют сваркой низ горелки из куска 100-миллиметровой трубы длиной10 сантиметров.
- Чтобы состыковать части горелки, задействуют муфту, которую можно выполнить самостоятельно из 100-миллиметровой трубы, разрезанной вдоль и немного разогнутой. Муфта позволяет сделать горелку разъемной. Ее можно будет поднять, достать поддон, очистить его от масла и удалить сажу с верха камеры и горелки.
Технологии применения
Существуют различные технологии, позволяющие использовать отработанное масло:
- тонкая очистка от загрязняющих частиц и суспензий и подготовка для вторичного использования;
- разделение на фракции в установках для крекинга с целью получения жидкого печного топлива;
- непосредственное сжигание в специально оборудованных топочных камерах, которыми для этой цели может быть оборудован котёл или печка.
Вторичное использование масел по прямому назначению возможно далеко не всегда. Для этой цели годится не любое вторичное сырьё. Очистке с целью повторного использования обычно подвергается отработка одного типа масла (а не смесь различных продуктов). Например, слитое трансмиссионное масло очищается от металлической стружки, твёрдых и жидких загрязнений, после чего вновь заливается в редуктор.
Для осуществления крекинг-процесса требуется наличие оборудования, которое обычно используется на нефтеперерабатывающих заводах. Таким образом, для переработки надо перевозить сырье на специализированные предприятия.
Использование отработки в качестве готового топлива более удобно, его можно осуществлять на месте. Для этой цели пригодно масло любого типа, а также произвольные смеси различных видов масел.
Виды самодельных печек на отработке
Машинное масло, загрязненное примесями, само не воспламеняется. Поэтому принцип работы любой масляной буржуйки основан на термическом разложении топлива – пиролизе. Проще говоря, для получения теплоты отработку нужно нагреть, испарить и сжечь в топке печи, подавая воздух с избытком. Существует 3 вида устройств, где данный принцип реализован различными способами:
- Простая и самая популярная конструкция прямого горения с дожиганием масляных паров в перфорированной трубе открытого типа (так называемая чудо-печка).
- Капельная печь на отработанном масле с закрытым дожигателем;
- Горелка Бабингтона. О том, как она работает и как ее сделать самостоятельно, подробно описывается в другой нашей публикации.
Эффективность отопительных буржуек невысока и составляет максимум 70%. Заметим, что указанные в начале статьи затраты на обогрев рассчитаны по показателям заводских теплогенераторов с КПД 85% (для ознакомления с полной картиной и сравнения масла с дровами вы можете перейти сюда). Соответственно, расход горючего в самодельных отопителях значительно выше – от 0.8 до 1.5 литра в час против 0.7 л у дизельных котлов на 100 м² площади. Учитывайте данный факт, принимаясь за изготовление печи на отработке.
Устройство и недостатки буржуйки открытого типа
Изображенная на фото пиролизная печка представляет собой цилиндрическую или квадратную емкость, на четверть заполняемую отработавшим маслом либо соляркой и снабженную воздушной заслонкой. Сверху приварена труба с отверстиями, сквозь которые за счет дымоходной тяги всасывается вторичный воздух. Еще выше стоит камера дожигания с перегородкой для отбора теплоты продуктов горения.
Принцип действия таков: топливо нужно разжечь с применением легковоспламеняющейся жидкости, после чего начнется испарение отработки и ее первичное горение, вызывающее пиролиз. Горючие газы, попадая в перфорированную трубу, вспыхивают от контакта с кислородным потоком и сжигаются окончательно. Интенсивность пламени в топливнике регулируется воздушной заслонкой.
Данная печка на отработке имеет лишь два преимущества: простота с дешевизной да независимость от электричества. В остальном – сплошные минусы:
- для работы необходима стабильная естественная тяга, без нее агрегат начинает дымить в помещение и затухать;
- вода либо антифриз, попавшие в масло, вызывают мини-взрывы в топливнике, отчего из дожигателя во все стороны брызгают огненные капли и хозяину приходится тушить пожар;
- высокий расход горючего – до 2 л/час при слабой теплоотдаче (львиная доля энергии улетает в трубу);
- неразъемный корпус тяжело чистить от сажи.
Хотя внешне буржуйки отличаются, но действуют по одному принципу, на правом фото пары топлива догорают внутри дровяной печки
Часть этих недостатков можно нивелировать с помощью удачных технических решений, о чем будет сказано далее. В процессе эксплуатации следует придерживаться правил противопожарной безопасности и подготавливать отработанное масло – отстаивать и фильтровать.
Плюсы и минусы капельницы
Кардинальное отличие этой печи заключается в следующем:
- перфорированная труба помещена внутрь стального корпуса из газового баллона или трубы;
- топливо поступает в зону сжигания в виде капель, падающих на дно чаши, размещенной под дожигателем;

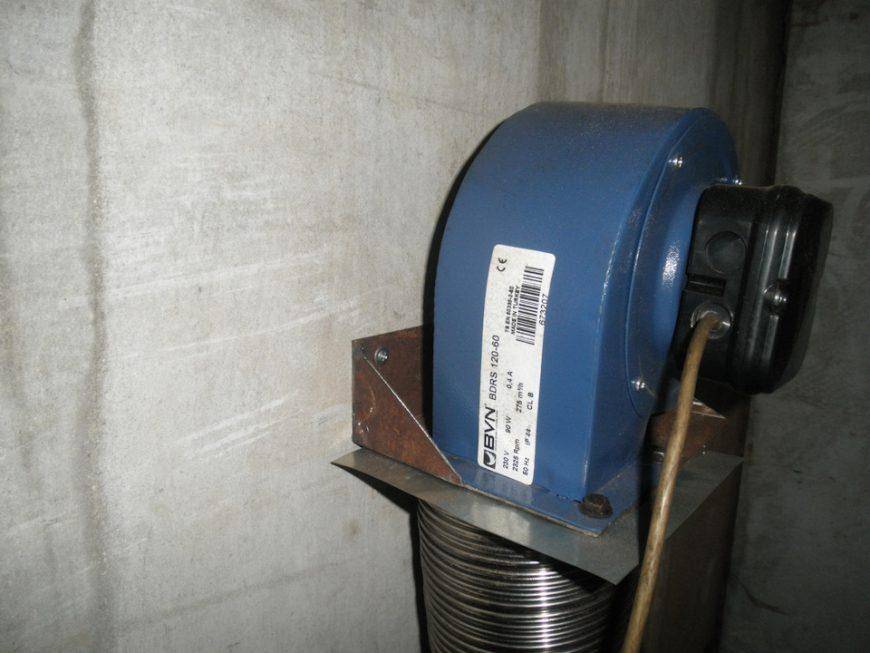

- для повышения эффективности агрегат оснащается наддувом воздуха с помощью вентилятора, как показано на схеме.
Схема капельницы с нижней подачей горючего из топливного бака самотеком
Реальный недостаток капельной печки – сложность исполнения для новичка. Дело в том, что целиком полагаться на чужие чертежи и расчеты нельзя, отопитель нужно изготовить и настроить под свои условия эксплуатации и правильно организовать топливоподачу. То есть, потребуются неоднократные доработки.
Пламя накаляет корпус отопительного агрегата в одной зоне вокруг горелки
Второй негативный момент характерен для печек с наддувом. В них струя пламени постоянно бьет в одно место корпуса, отчего последний довольно быстро прогорит, если не сделать его из толстого металла или нержавейки. Зато перечисленные минусы с лихвой перекрываются достоинствами:
- Агрегат безопасен в эксплуатации, поскольку зона горения полностью закрыта железным корпусом.
- Приемлемый расход отработанного масла. На практике хорошо настроенная буржуйка с водяным контуром сжигает до 1.5 литра за 1 час для отопления 100 м² площади.

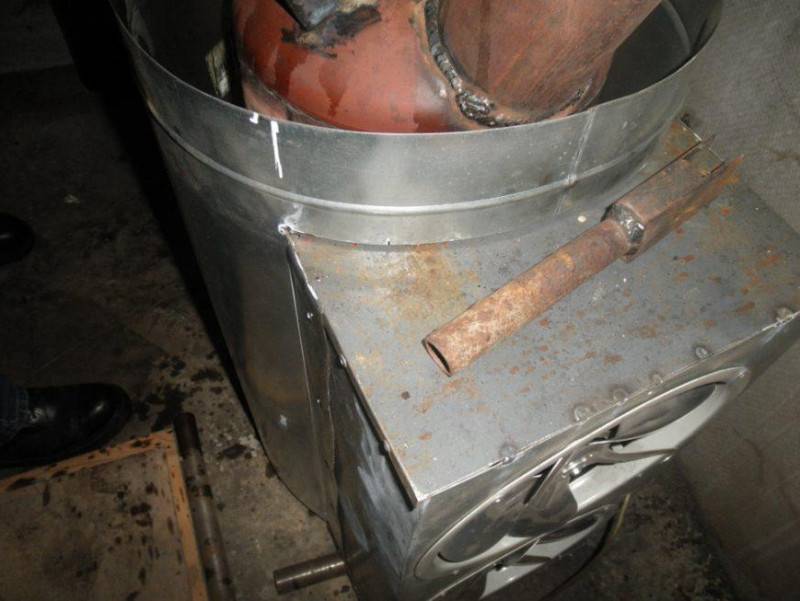

- Есть возможность обернуть корпус водяной рубашкой и переделать печь на отработке в котел.
- Топливоподача и мощность агрегата поддается регулировке.
- Нетребовательность к высоте дымохода и удобство очистки.

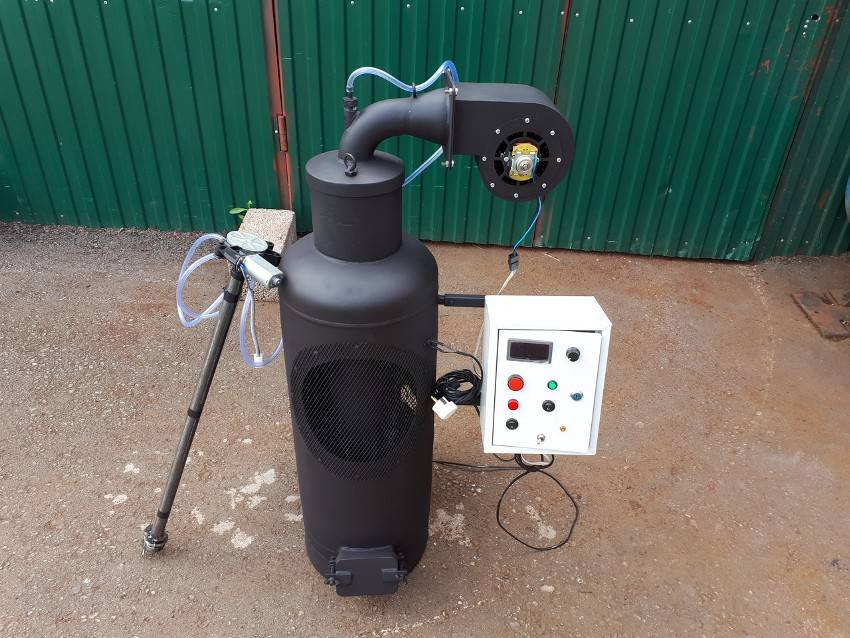

Котел с наддувом воздуха, сжигающий отработавшее машинное масло и солярку
Плюсы и минусы такого способа отопления
Эти печи, по сравнению с другими конструкциями, имеют несомненные преимущества. Среди них отмечают следующее:
- низкая стоимость используемого топлива;
- простая и практичная конструкция, которая практически полностью исключает возможность поломки;
- работа печи не зависит от температуры окружающей среды;
- быстрое нагревание небольших помещений;
- возможность подключения к системе отопления целого здания (для этого в верхнем резервуаре нужно предусмотреть теплообменник);
- не нуждается в электричестве или газе, поэтому не боится их отключения (установить агрегат можно без получения соответствующих разрешений);
- может как отапливать помещение, так и применяться для приготовления пищи;
- габариты устройства таковы, что его можно перевозить даже в легковом автомобиле;
- при изготовлении получится существенно сэкономить, воспользовавшись вторичным сырьем;
- низкая пожароопасность при правильной эксплуатации.
Однако важно знать и о недостатках масляных печей на отработке:
- Довольно простая конструкция усложняется дымоходом, который необходимо соорудить независимо от того, какое помещение отапливается. Труба должна соответствовать определенным требованиям: в ней не допускаются горизонтальные участки, а общая длина составляет минимум 4 м, что позволяет добиться нормальной тяги.
- Из-за использования отработки в качестве топлива печь сильно загрязняется, поэтому ее и дымоход нужно часто чистить.
Как разжигать и останавливать печь
После множества экспериментов я нашел самый простой и эффективный способ розжига такой печки. Сначала я наливаю в поддон масло. Его не должно быть слишком много. Достаточно, чтобы масло перекрывало дно поддона. Потом я беру кусок поролона и тщательно смачиваю его бензином или растворителем. Пропитанный поролон кладу в поддон так, чтобы нижняя часть куска погрузилась в масло.
Потом я поджигаю поролон. Он устойчиво горит, даже если тяга становится чересчур сильной. В результате поверхность поддона разогревается до необходимой температуры.
Затем я осторожно открываю вентиль бака с топливом так, чтобы оно начало течь очень тонкой струйкой. Регулируйте подачу отработки максимально осторожно и медленно. Печка постепенно войдет в рабочий режим
Периодически следите за уровнем отработки в поддоне
Печка постепенно войдет в рабочий режим. Периодически следите за уровнем отработки в поддоне.
Чтобы остановить такую печку, достаточно попросту перекрыть вентиль на баке с маслом, а потом, когда прекратит течь масло, перекрыть и аварийный вентиль. Печь полностью потухнет в течение 3-5 минут и корпус начнет остывать.
Увеличение количества изгибов трубы
Увеличение изгибов дымохода буржуйки
Бак на выводе из стиральных машин будет удерживать определенное количество тепла, но все тепло он удержать будет не в состоянии. Большое количество тепла будет продолжать вылетать в трубу.
Поэтому одно из усовершенствований, обеспечивающих дополнительное сохранения тепла, является увеличение длины выводной трубы. Длинная труба, проходящая по помещению, но обладающая хорошей вытяжкой обеспечивает передачу тепла со своей поверхности, которое ранее терялось.
Материалы и инструменты
- несколько колен, которые можно будет беспроблемно разместить в помещении после буржуйки,
- кронштейны для крепления колен трубы,
- сварочный аппарат и инструмент по обработке металла.
Инструкция
Для начала необходимо разметить место прокладки трубы. Она может проходить с большим количеством изгибов и зигзагов, обеспечивая этим максимальное сохранение тепла, не забывая при этом о потере вытяжной тяги. После разметки места прокладки трубы необходимо установить кронштейны крепления трубы
Особое внимание следует уделить местам стыков колен трубы и углов. Кронштейны должны быть выполнены из термостойких материалов
Произвести прокладку труб с обеспечением плотного герметичного соединения, при необходимости произвести доработку колен, для обеспечения прокладки трубы по размеченному маршруту. Жестко закрепить колена в кронштейнах, проверить рабочую тягу (поджечь газету перед трубой), проверить герметичность соединений, подсоединить входное колено к печи.
Целесообразность использования отработанного масла
На рынке отопительных агрегатов представлен широкий выбор котлов, воздушных обогревателей и печей заводского изготовления, рассчитанных на сжигание отработанных масел. Они представляют собой разновидность агрегатов, работающих на жидком топливе. Такие установки могут применяться в системах водяного и воздушного отопления зданий различного назначения, таких как жилой коттедж, загородный домик, производственный цех или офис, складское помещение, гараж, теплица.
В наибольшей степени это имеет отношение к предприятиям, осуществляющим обслуживание различных видов техники, связанное с заменой масла. Кроме пунктов автосервиса, сюда относятся все крупные промышленные предприятия, имеющие машинный парк автомобильной, строительной и другой техники, депо организаций железнодорожного транспорта, обслуживающие дизельные электровозы.
Все производственные субъекты, перечисленные выше, имеют некоторый, постоянно пополняемый объём отработанных смазочных материалов, подлежащих утилизации. Она, в свою очередь, требует определённых затрат, в том числе и со стороны владельца вторичного сырья. В таких условиях использование отработки в качестве жидкого топлива может принести прямую выгоду.
Рассмотреть возможность организации отопления с использованием масляной отработки также имеет смысл, когда есть возможность дёшево приобретать это топливо регулярно и в достаточных количествах.
Капельница из трубы

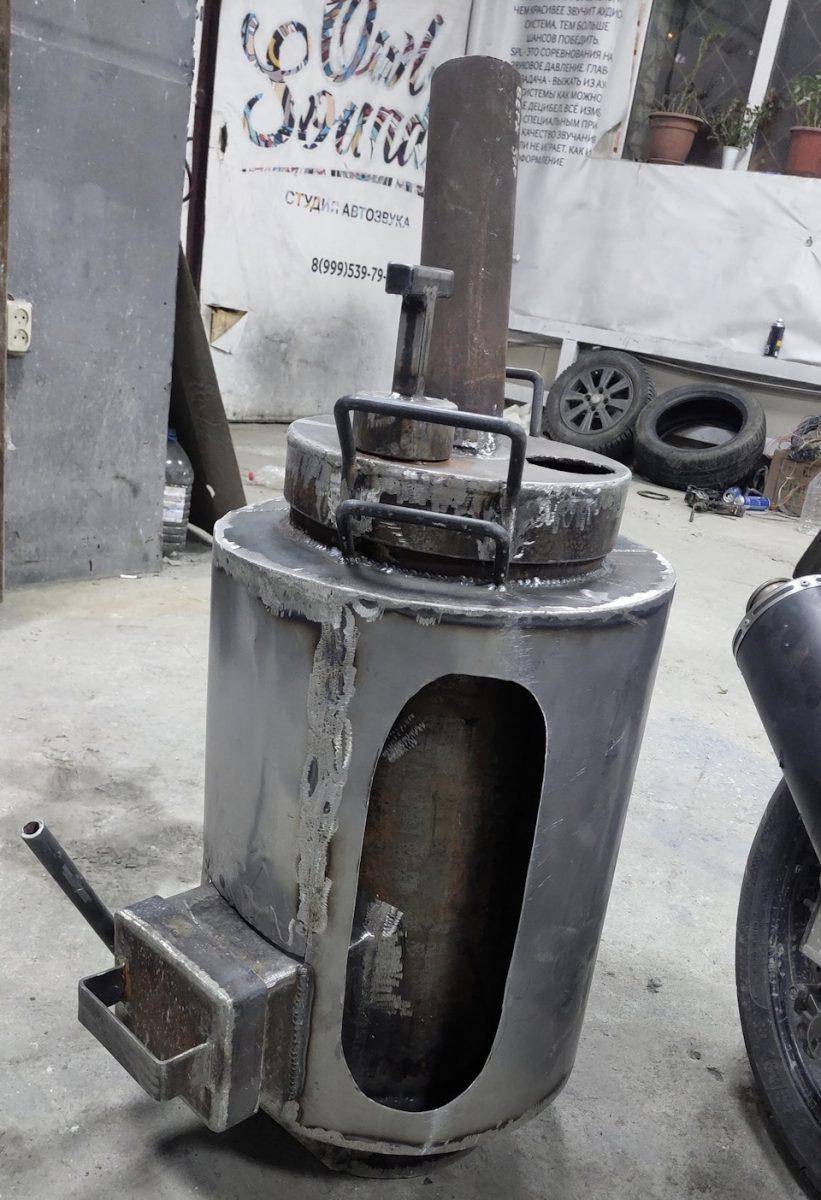

Устройство печки-капельницы из трубы с нижней подачей топлива
Печка-капельница, работающая на отработанном масле, расходует масло экономнее, чем буржуйка. Это связано с тем, что горючее поступает в печь постепенно. Принцип работы печки-капельницы довольно прост. За счет испарений в чаше розжига, теплый воздух циркулирует по трубе и обогревает помещение. Делать печку-капельницу необходимо пошагово, соблюдая правильные размеры:

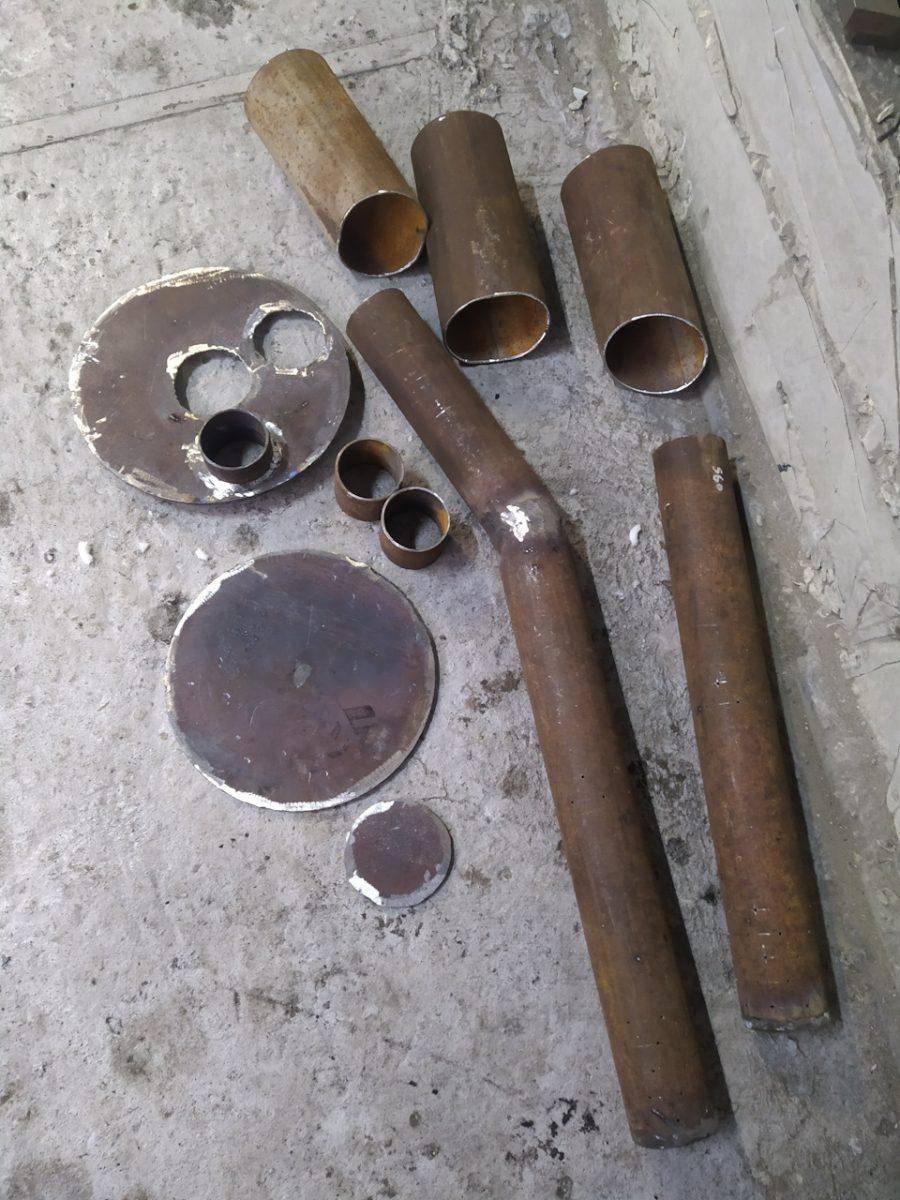

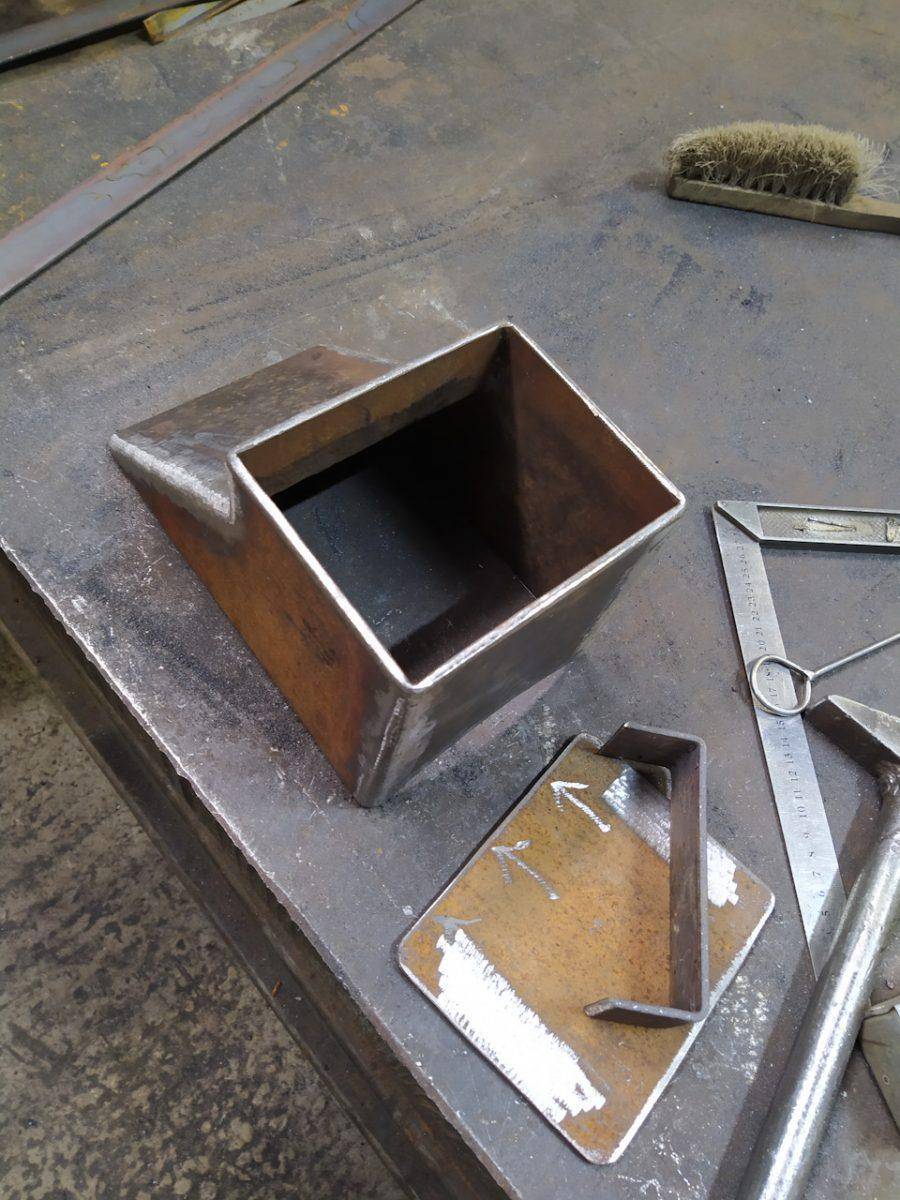

- Для корпуса капельницы из трубы необходима труба диаметром в 21 сантиметр. Толщина стенки трубы должна быть не менее одного сантиметра. Высота – 78 сантиметров. Дно изготавливается из стального листа. Толщина стали должна быть от 5 миллиметров. Необходимо вырезать дно, учитывая толщину трубы, и приварить его к конструкции. На дне необходимо разместить чашу для розжига. Ножки печки можно сделать из любого материала. Например, подойдут широкие болты.

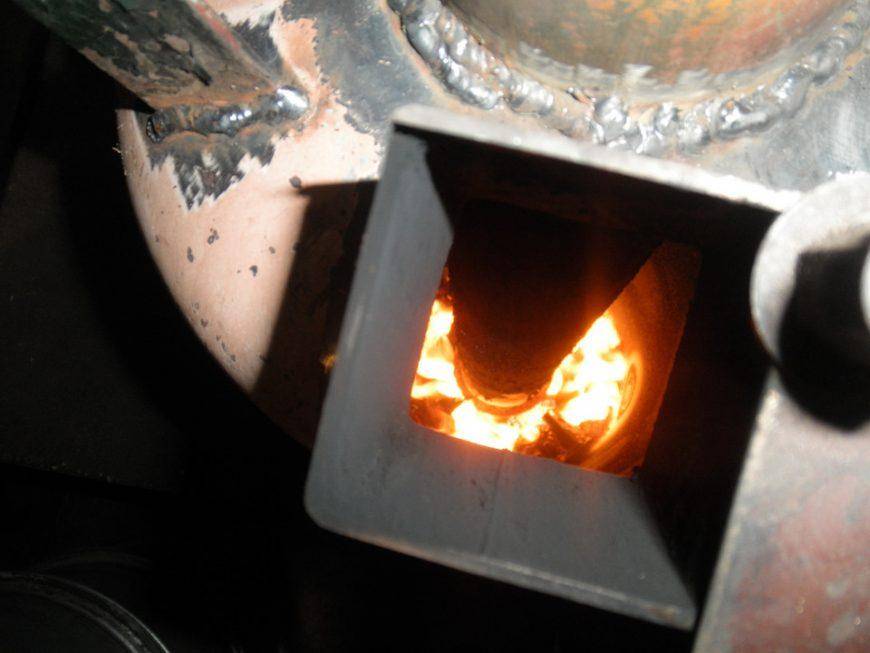

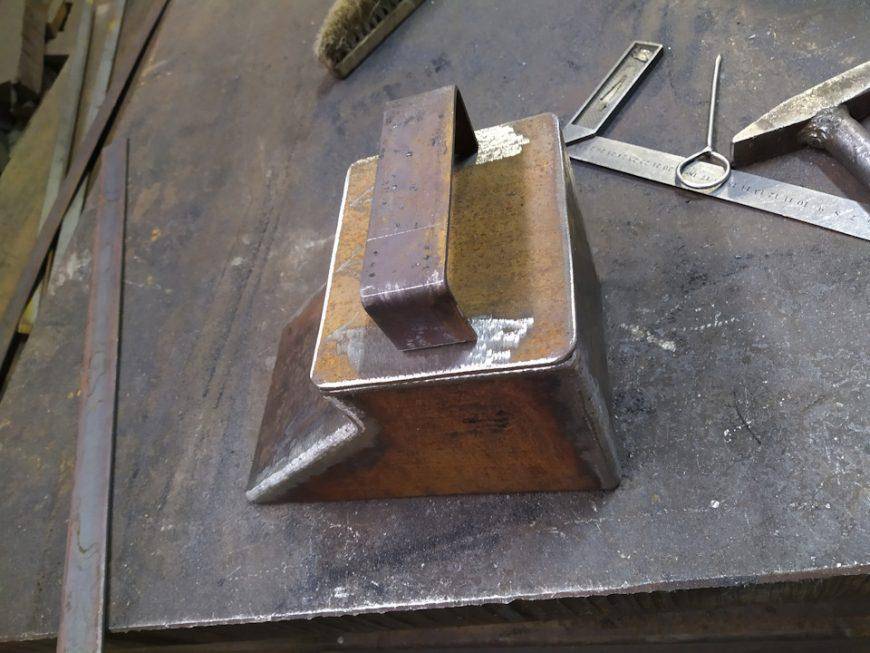

- В трубе необходимо проделать отверстие. Расстояние от него до дна конструкции должно составить минимум 7 сантиметров. Через это отверстие можно будет наблюдать за работой печки, а также дополнительно разжигать чашу. Отверстие должно закрываться при помощи дверцы. Для этого из листа стали или остатков трубы необходимо сделать небольшую дверцу. Чтобы она закрывалась герметично, следует по периметру прикрепить шнур из асбеста.

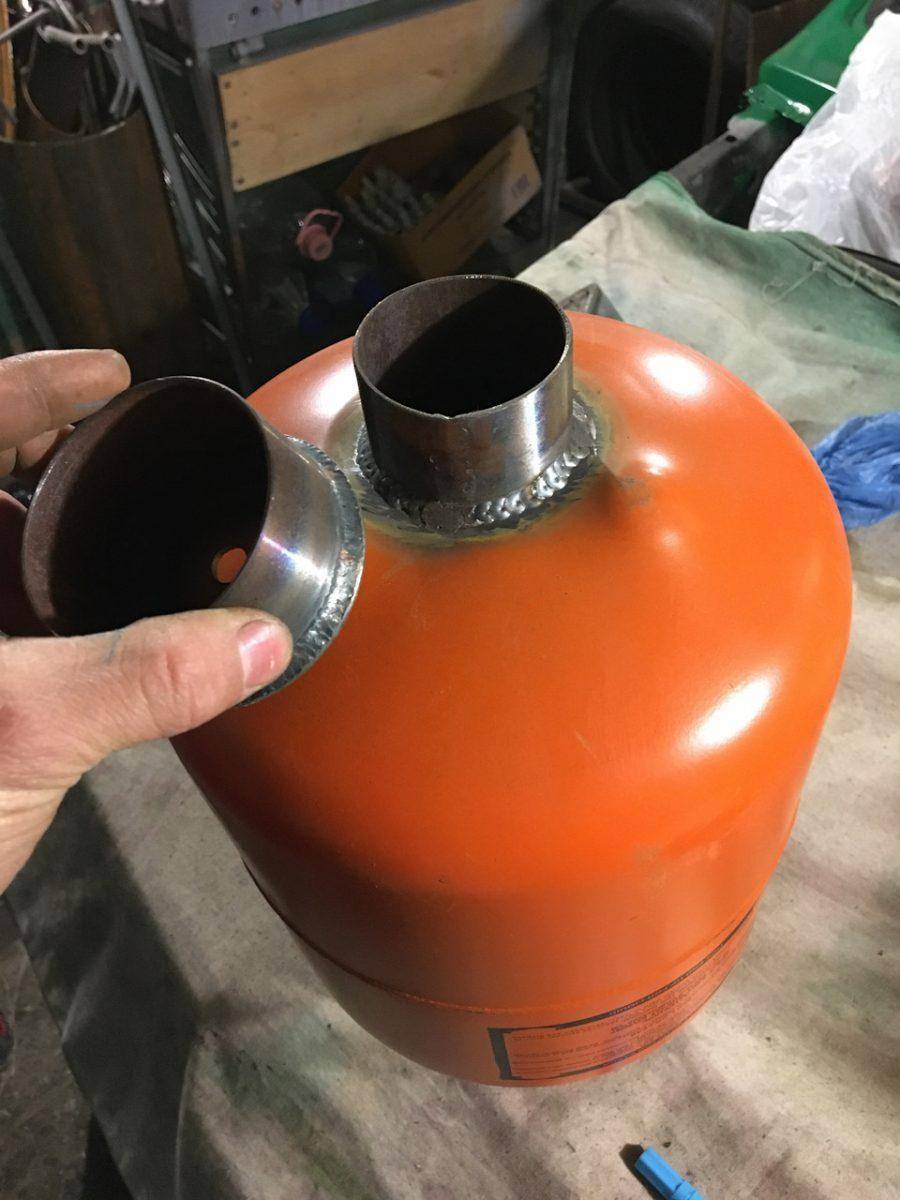

- С обратной стороны от отверстия приваривается труба. Ее диаметр – 10 сантиметров. Толщина трубы должна быть не менее 4 миллиметров. Данная труба будет служить для отвода дыма.

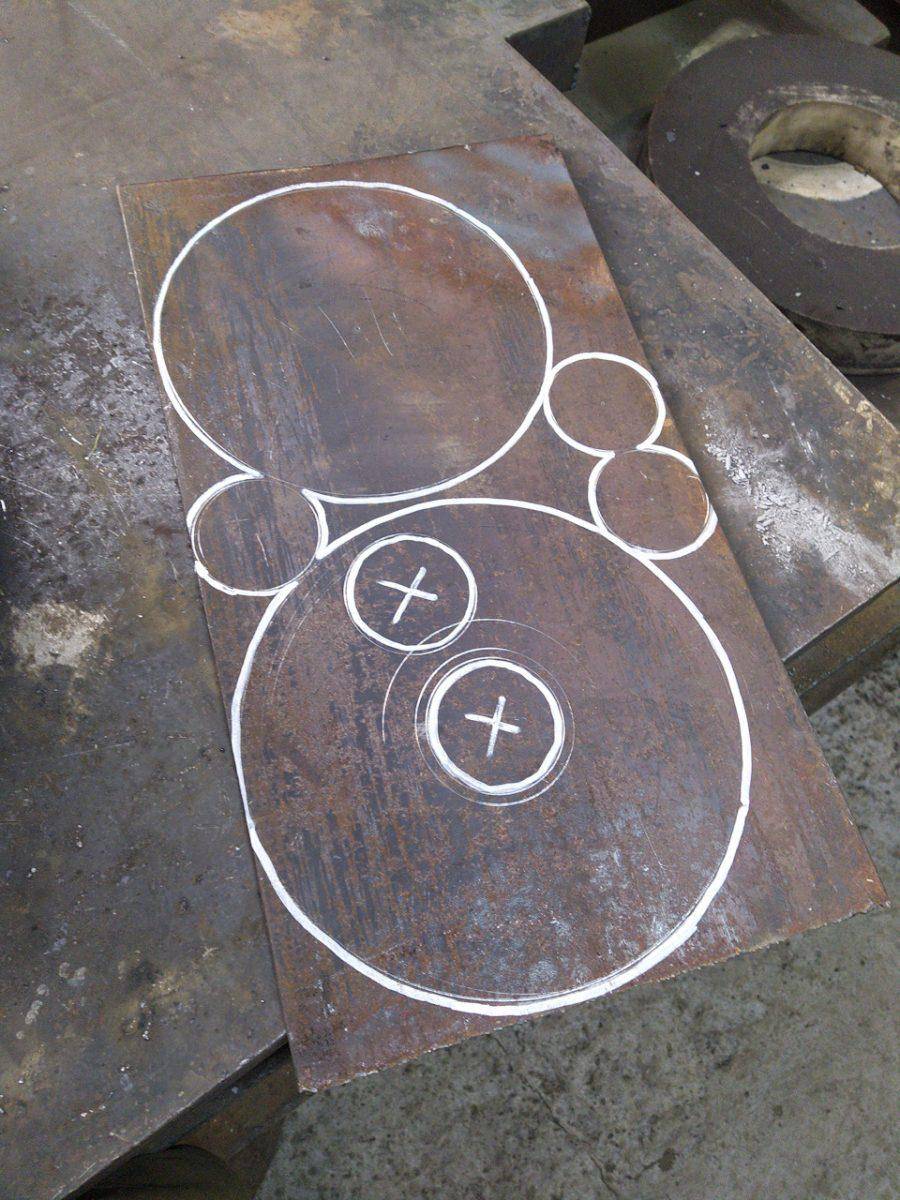

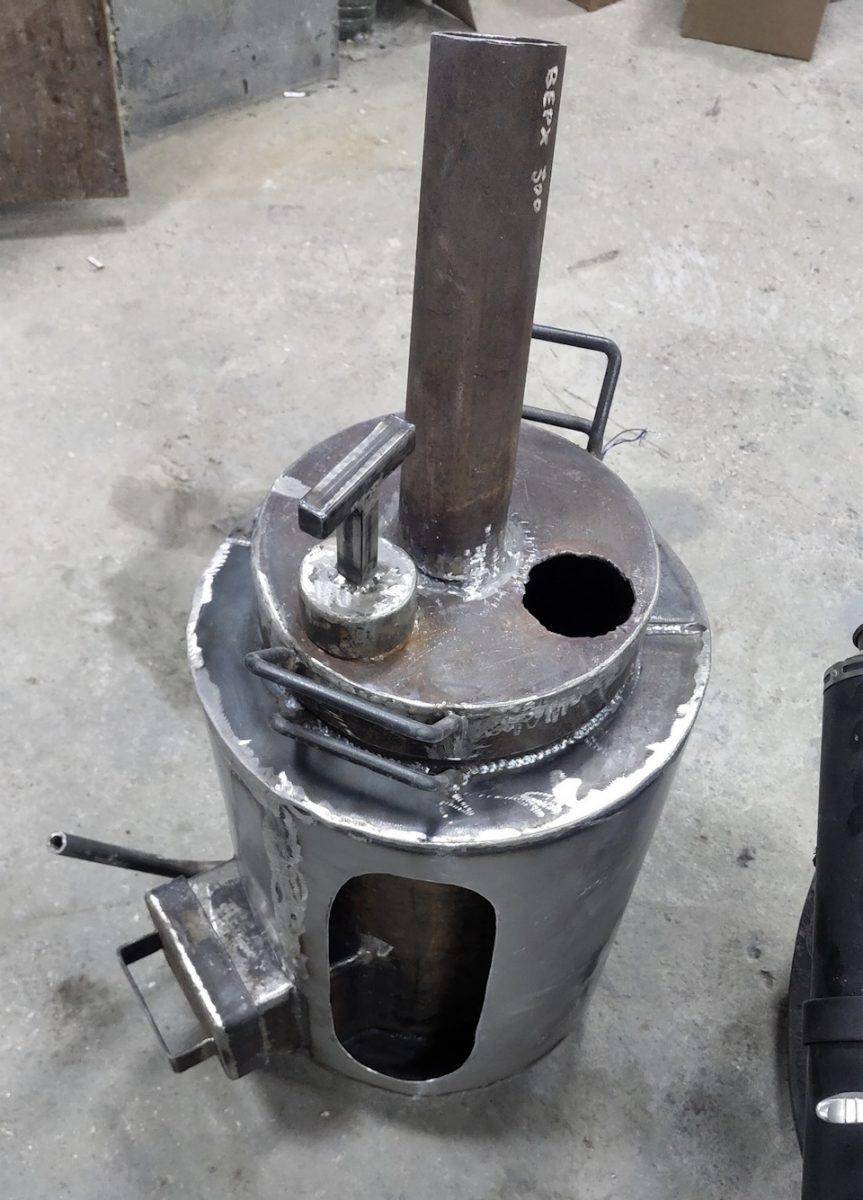

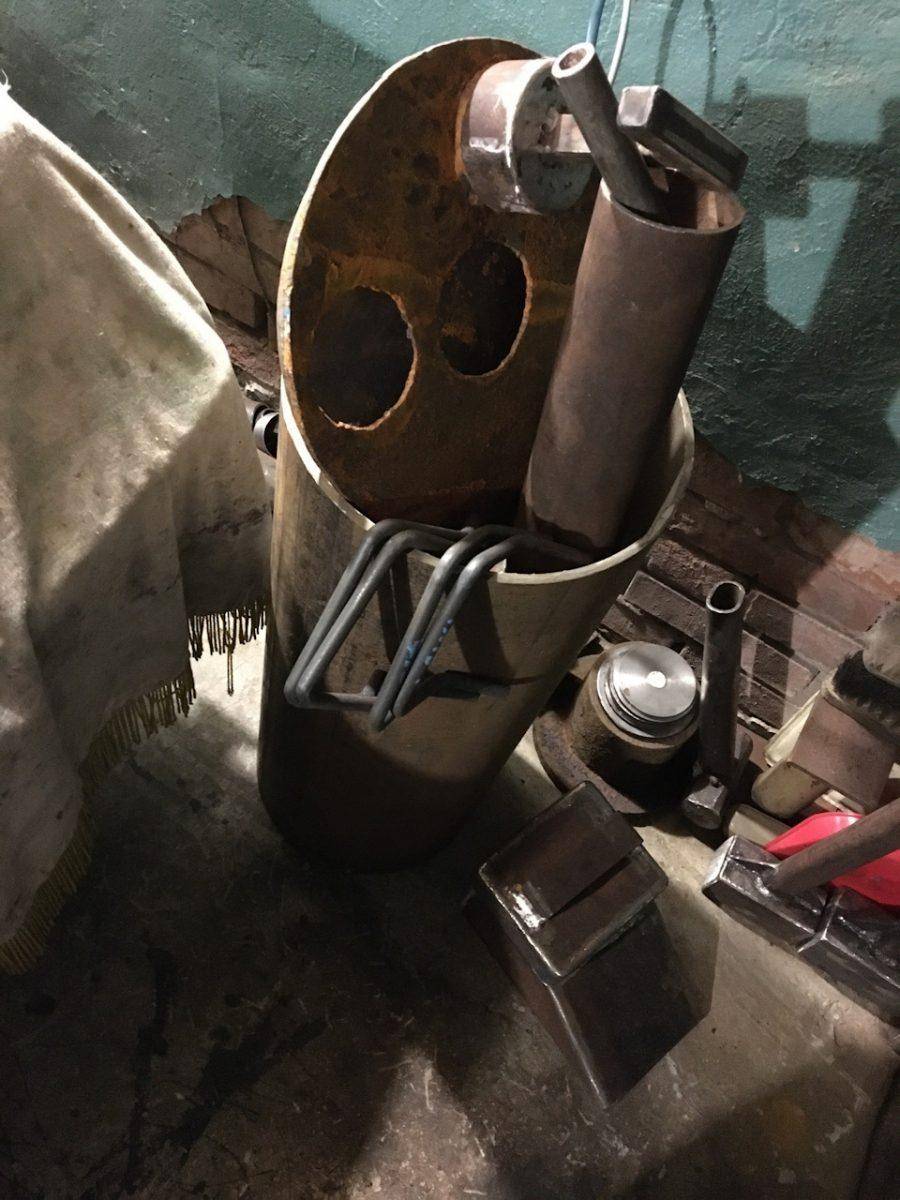

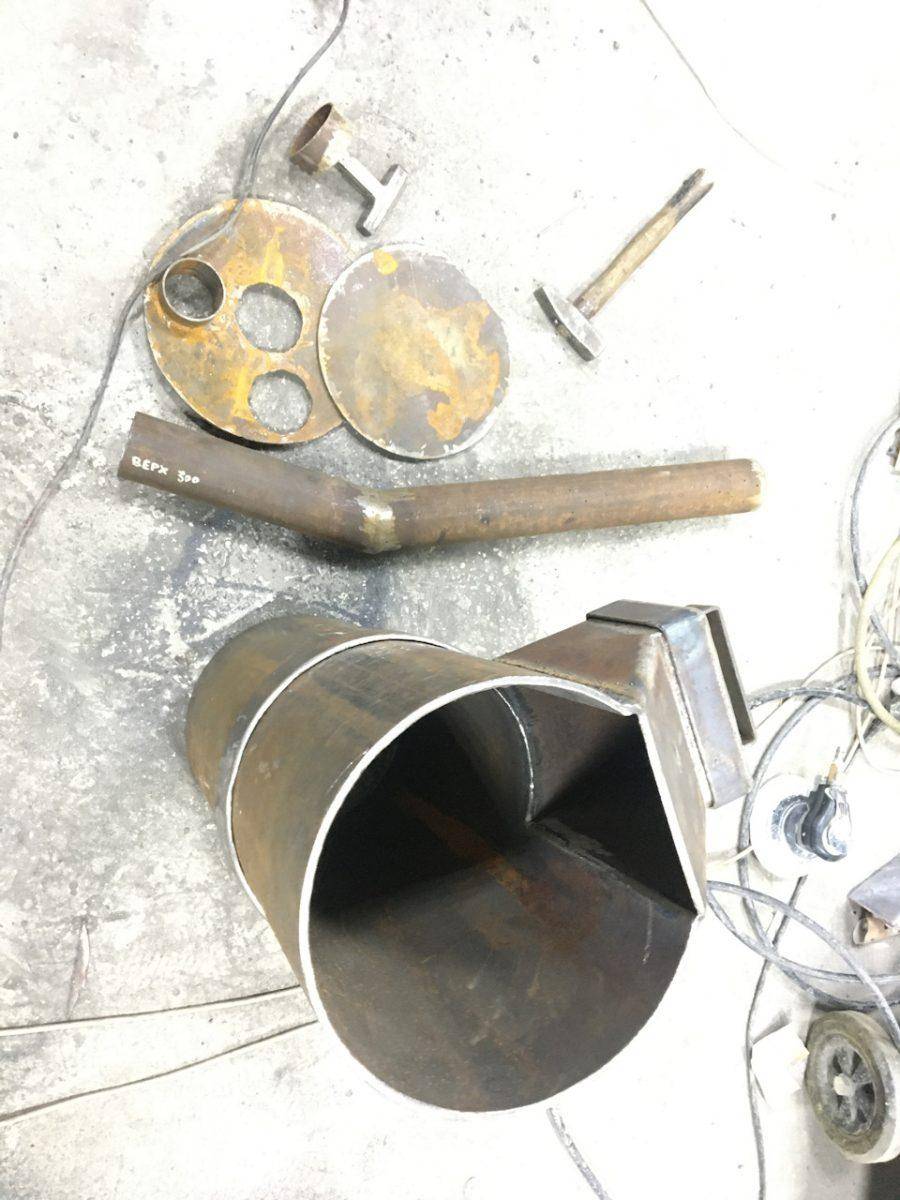

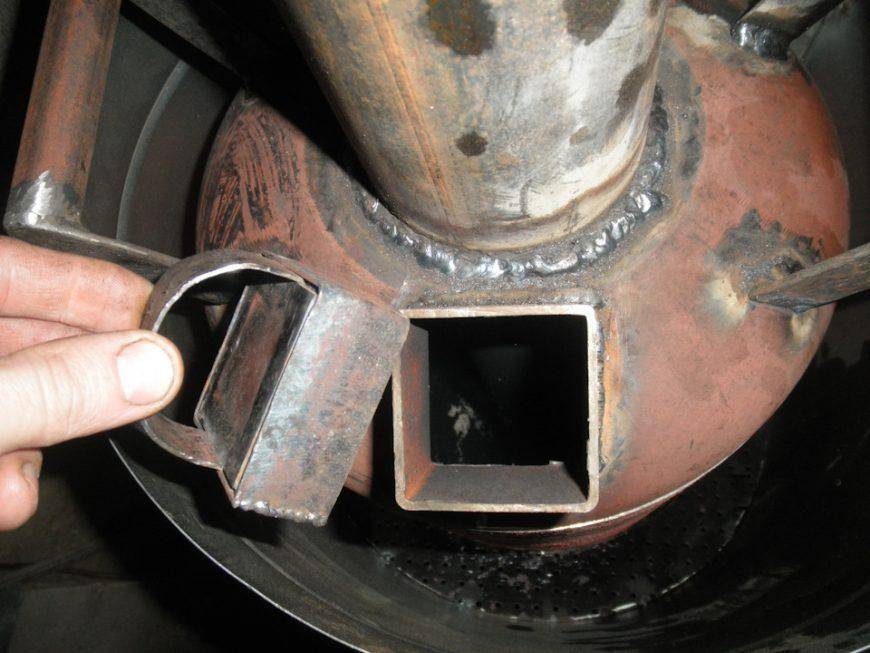

- Крышка конструкции также делается из листового металла. Для этого необходимо вырезать круг диаметром в 22, 8 сантиметров. По краю привариваются стенки шириной в 4 сантиметра. Следует сделать два отверстия. Одно сверху крышки диаметром в 9 сантиметров. Другое должно размещаться сбоку и быть не более 2 сантиметров. На второе отверстие понадобится сделать дверцу, также необходимо будет использовать асбестовый шнур для герметичности. Маленькое отверстие будет выполнять функцию смотрового окошка.
- Следующим шагом является создание трубы для подачи воздуха. Для этого необходима стальная труба длиной в 76 сантиметров и диаметром в 9 сантиметров. В трубе необходимо будет сделать несколько отверстий диаметром в пол сантиметра, отступив от края трубы 0,5 сантиметра. Должно получиться 9 отверстий, размещенных по окружности. Еще через пол сантиметра – 8 отверстий диаметром в 4 миллиметра. Через такой же промежуток следует сделать 9 отверстий по 3 миллиметра. При помощи болгарки вырезается 9 тонких прорезей в 3 сантиметра. На другом конце трубы делается отверстие диаметром в 1 сантиметр, через которое будет вставлять трубка для подачи топлива.

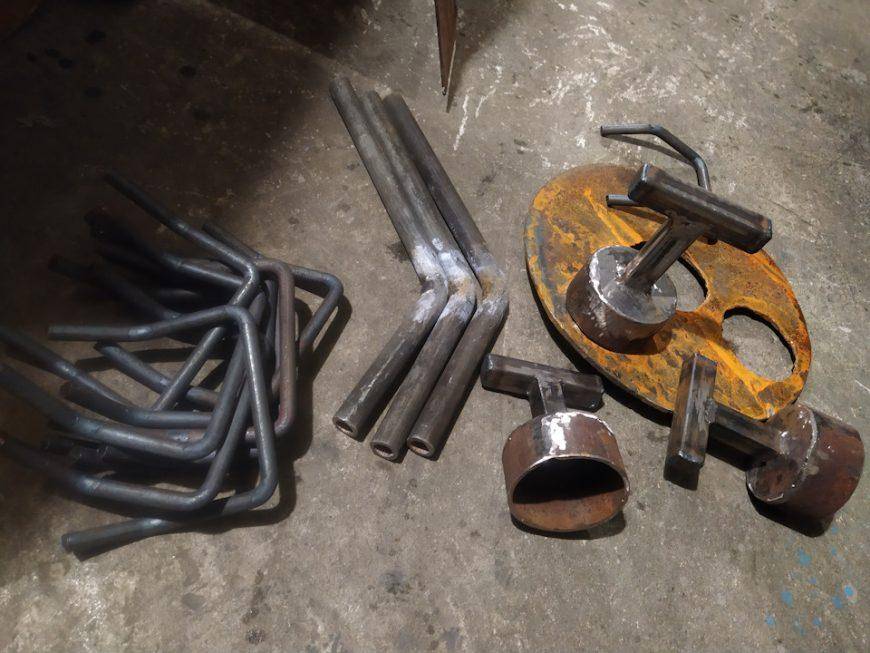

- Трубка для подачи топлива должна быть небольшой, диаметром всего в 1 сантиметр. Длину и изгиб следует делать таким образом, чтобы топливо из резервуара могло постепенно поступать в печь.

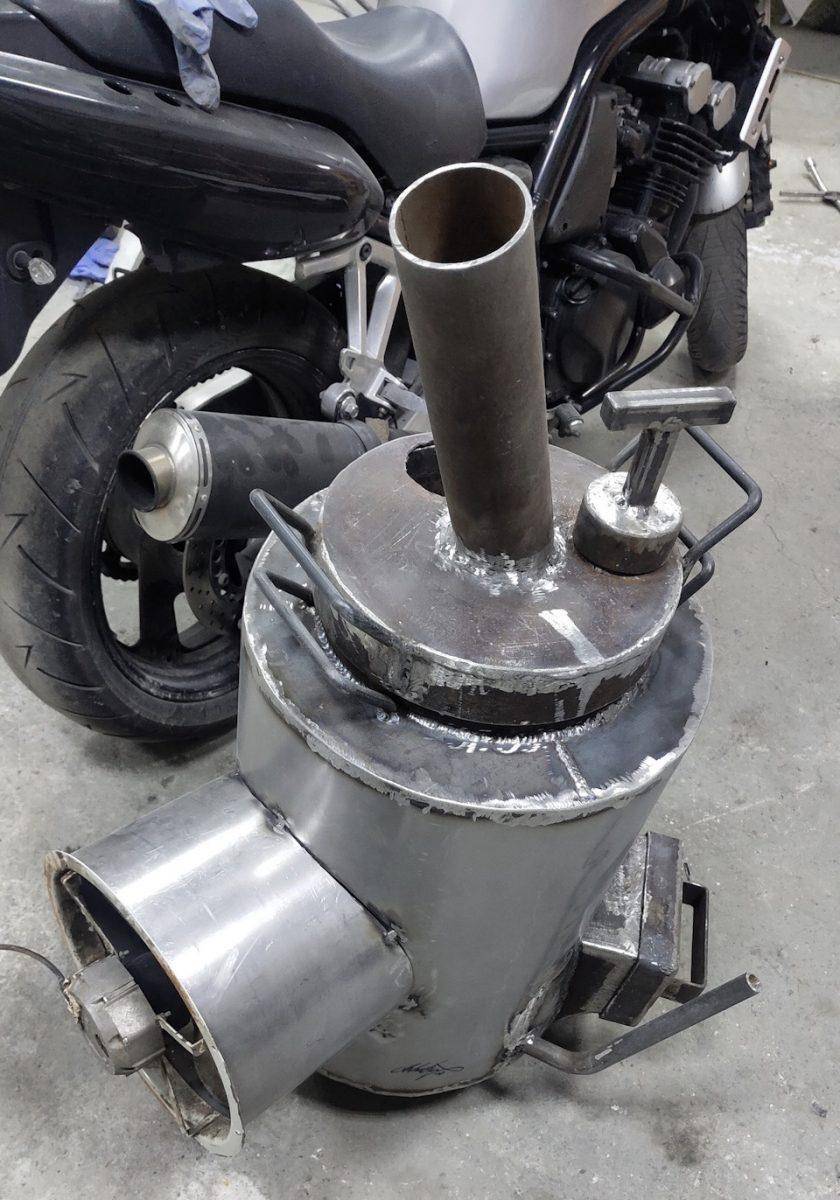

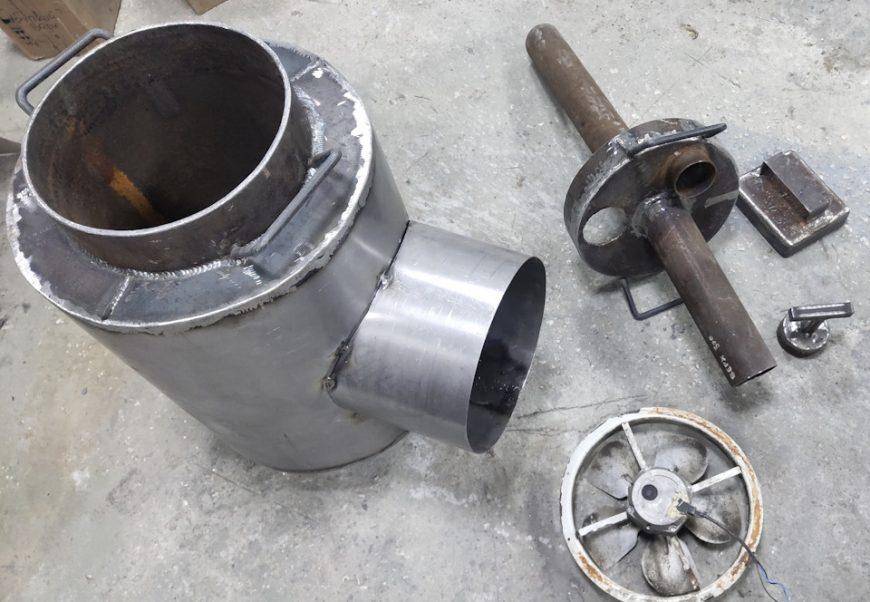

- Трубки для подачи воздуха и топлива необходимо приварить к крышке печи.

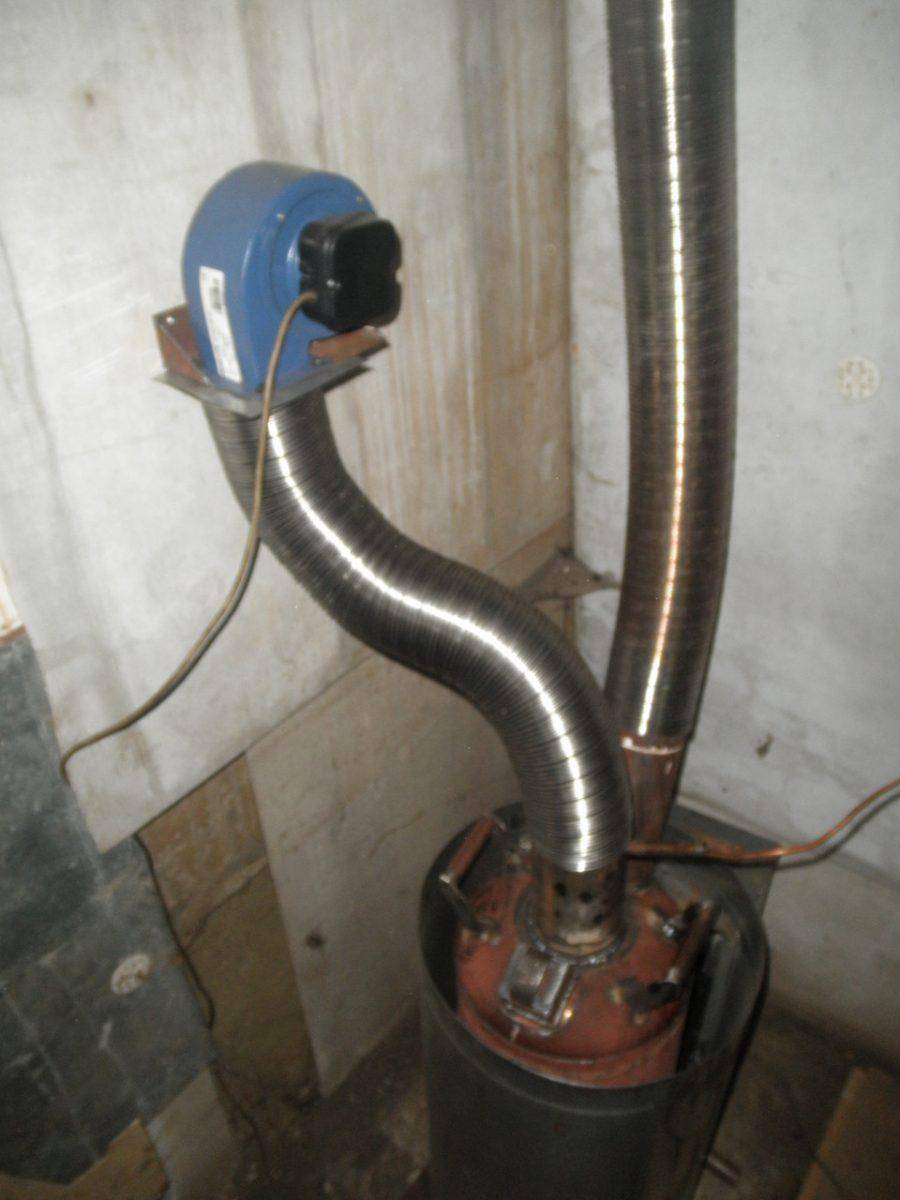

- Дымоход следует делать, учитывая возможности помещения. Высота трубы дымохода должна быть не менее, чем 4 метра. Дымоход должен быть прямым, без изогнутых участков.
Капельница из трубы – схема сборки
Печка-капельница расходует в час всего 1-1,5 литра отработанного масла. Этого достаточно, чтобы отопить помещение объемом до 150 м3.
