Принцип действия

Если просто взять и поджечь отработку, оно тут же начнет чадить. Поэтому топливо следует нагреть до определенной температуры, при которой оно начнет испаряться. То есть сгорать должны только летучие вещества, выделяемые из масла.

Для этого в конструкции печи на отработке (см. видео ниже) необходимо предусмотреть не одну, а две камеры. В первую, нижнюю, через небольшое отверстие будет заливаться топливо. Для розжига в это же отверстие бросают подожженную ветошь или бумагу.

Чертеж простейшей печи

После закипания топлива (не горения, а лишь закипания) образующиеся летучие вещества попадают через трубу в камеру вторую. Одновременно при переходе через нее газы будут насыщаться кислородом, способствующем горению. Для этих целей в трубе предусматривается перфорация. Воспламеняться газы начинают уже в трубе, а догорают во второй камере. Причем подача должна осуществляться небольшими дозами.

Чтобы горячий воздух задерживался в трубе дольше, а не улетал в дымоход, в верхней камере делают перегородку. Для обеспечения подачи воздуха в первой камере необходимо сделать заслонку. После закипания масла ее перекрывают. Заслонку можно установить на отверстии для заливки топлива.

Для подобных печей требуется дымоход значительной длины – от 4 м. В отапливаемом помещении для удаления отходов сгорания необходимо будет предусмотреть и надежную вентиляцию.

Благодаря подобной конструкции дыма и копоти при сжигания отработки не образуется. При правильно проведенных расчетах при сгорании газов появляется лишь голубовато-белое пламя. Расход горючего в подобных конструкциях составляет около 1-2 л/час.

Печи на отработке требуют частой очистки. Поэтому ее следует сделать разборной, а емкость для заливки топлива в нижней камере выдвижной.

Рукоятка для ножа из пробки своими руками: мастер-класс по изготовлению не тонущего ножа ??? | (Фото & Инструкции)

Варианты конструкций

На основе базовой разработаны и успешно используются конструкции печек нескольких видов. Каждый из них наделен достоинствами и недостатками, оправдывает свое применение в конкретной ситуации. Это варианты с наддувом, водяной рубашкой, на комбинированном топливе и другие.

Печь на отработке с водяным контуром

Добавление дополнительного теплообменника, водяного контура увеличивает эффективность печи. Трубы располагаются в зоне верхнего бака. Далее вода может поступать в радиатор самотеком или прокачиваться по системе отопления.

Дровяная

Печь на дровах – это классика. Ее главный недостаток заключается в низкой эффективности. Если немного доработать конструкцию, добавить ребра снаружи, для рассеивания тепла, или встроить внутри лабиринт (двухходовая печь), то КПД удается, хоть немного, но повысить.

Кирпичная печка

Кирпич относится к материалам с хорошей теплопроводностью. Поэтому из него и дома строили, и печи клали. Проблема устройства полезной кирпичной «буржуйки» заключается в необходимости наличия свободного пространства, которого в гараже обычно не так много. И любителям за кладку лучше не браться: есть все шансы безнадежно испортить дело.

Паровая

Паровой агрегат «работает» с самыми высокими температурами, ведь чтобы довести воду до парообразного состояния, в топке должно быть очень горячо. Считается бюджетным вариантом печи для гаража, но требует установки котла, узла турбонаддува и охладителя.

Ракетная

Она же реактивная, печь получила свое название из-за характерного выхлопа пламени и звука горения. Секрет конструкции в особом расположении труб: огонь из топки, расположенной горизонтально, устремляется в вертикальный (иногда наклонный) дымоход.

Металлическая

Печь из металла в гараже относится к самым распространенным. Ее можно создать буквально из того, что есть под рукой: старый газовый баллон, обрезки труб, листового металла. При грамотном изготовлении такая печь прослужит долго.

Компактные модели печей на отработанном масле

Как и в других ситуациях, встречаются различные конструкции печей – от малюток, которые переносятся в руках, до гигантов, устанавливаемых стационарно. Компактные модели отличаются хорошим КПД, быстро монтируются, неприхотливы в обслуживании. Но нуждаются в регулярной чистке (как и другие печи).

Способ и правила эксплуатации

Одно из важных правил установки и использования печи на отработке – она должна быть установлена строго горизонтально. Это нужно учесть ещё на этапе изготовления. Если пол не ровный, можно сделать регулируемые ножки.

Вот ещё несколько рекомендаций по использованию чудесной печки:

Заполнять маслом нижнюю камеру нужно примерно на две трети. Меньше – можно, больше – нельзя.
Само по себе масло не горит, горят его пары. Когда масло налито, поджигается лист бумаги или ветошь, или поролон, и опускается в нижнюю ёмкость.
Есть ещё один вариант – долить около 40 грамм бензина или другой горючей жидкости. При помощи длинной проволоки делается фитиль

На конец наматывается ветошь, поджигается и осторожно опускается в камеру горения.
Когда в камере что-либо горит, выделяется тепло, масло начинает закипать.
Через 5 -10 минут после начала процесса, масло кипит и идёт стабильное выделение паров. Регулируя заслонку, выставляется подходящий режим работы.

Как почистить печь?

Чистить печь не очень удобно, ведь она практически не разборная (снимается только крышка с нижней камеры).

И тут, каждый действует как удобнее и насколько позволит фантазия. Кто-то делает это при помощи проволоки, кто-то засыпает через трубу песок и гравий. Помогает молоток, которым нужно простучать все стенки.

Самый оригинальный способ – чистка при помощи петарды. Печь выносится из помещения. В неё кидается петарда, люди убегают на безопасное расстояние. Затем вручную дочищают нагар.

Виды самодельных печек на отработке

Машинное масло, загрязненное примесями, само не воспламеняется. Поэтому принцип работы любой масляной буржуйки основан на термическом разложении топлива – пиролизе. Проще говоря, для получения теплоты отработку нужно нагреть, испарить и сжечь в топке печи, подавая воздух с избытком. Существует 3 вида устройств, где данный принцип реализован различными способами:

  1. Простая и самая популярная конструкция прямого горения с дожиганием масляных паров в перфорированной трубе открытого типа (так называемая чудо-печка).
  2. Капельная печь на отработанном масле с закрытым дожигателем;
  3. Горелка Бабингтона. О том, как она работает и как ее сделать самостоятельно, подробно описывается в другой нашей публикации.

Эффективность отопительных буржуек невысока и составляет максимум 70%. Заметим, что указанные в начале статьи затраты на обогрев рассчитаны по показателям заводских теплогенераторов с КПД 85% (для ознакомления с полной картиной и сравнения масла с дровами вы можете перейти сюда). Соответственно, расход горючего в самодельных отопителях значительно выше – от 0.8 до 1.5 литра в час против 0.7 л у дизельных котлов на 100 м² площади. Учитывайте данный факт, принимаясь за изготовление печи на отработке.

Устройство и недостатки буржуйки открытого типа

Изображенная на фото пиролизная печка представляет собой цилиндрическую или квадратную емкость, на четверть заполняемую отработавшим маслом либо соляркой и снабженную воздушной заслонкой. Сверху приварена труба с отверстиями, сквозь которые за счет дымоходной тяги всасывается вторичный воздух. Еще выше стоит камера дожигания с перегородкой для отбора теплоты продуктов горения.

Принцип действия таков: топливо нужно разжечь с применением легковоспламеняющейся жидкости, после чего начнется испарение отработки и ее первичное горение, вызывающее пиролиз. Горючие газы, попадая в перфорированную трубу, вспыхивают от контакта с кислородным потоком и сжигаются окончательно. Интенсивность пламени в топливнике регулируется воздушной заслонкой.

Данная печка на отработке имеет лишь два преимущества: простота с дешевизной да независимость от электричества. В остальном – сплошные минусы:

  • для работы необходима стабильная естественная тяга, без нее агрегат начинает дымить в помещение и затухать;
  • вода либо антифриз, попавшие в масло, вызывают мини-взрывы в топливнике, отчего из дожигателя во все стороны брызгают огненные капли и хозяину приходится тушить пожар;
  • высокий расход горючего – до 2 л/час при слабой теплоотдаче (львиная доля энергии улетает в трубу);
  • неразъемный корпус тяжело чистить от сажи.

Хотя внешне буржуйки отличаются, но действуют по одному принципу, на правом фото пары топлива догорают внутри дровяной печки

Часть этих недостатков можно нивелировать с помощью удачных технических решений, о чем будет сказано далее. В процессе эксплуатации следует придерживаться правил противопожарной безопасности и подготавливать отработанное масло – отстаивать и фильтровать.

Плюсы и минусы капельницы

Кардинальное отличие этой печи заключается в следующем:

  • перфорированная труба помещена внутрь стального корпуса из газового баллона или трубы;
  • топливо поступает в зону сжигания в виде капель, падающих на дно чаши, размещенной под дожигателем;
  • для повышения эффективности агрегат оснащается наддувом воздуха с помощью вентилятора, как показано на схеме.

Схема капельницы с нижней подачей горючего из топливного бака самотеком

Реальный недостаток капельной печки – сложность исполнения для новичка. Дело в том, что целиком полагаться на чужие чертежи и расчеты нельзя, отопитель нужно изготовить и настроить под свои условия эксплуатации и правильно организовать топливоподачу. То есть, потребуются неоднократные доработки.

Пламя накаляет корпус отопительного агрегата в одной зоне вокруг горелки

Второй негативный момент характерен для печек с наддувом. В них струя пламени постоянно бьет в одно место корпуса, отчего последний довольно быстро прогорит, если не сделать его из толстого металла или нержавейки. Зато перечисленные минусы с лихвой перекрываются достоинствами:

  1. Агрегат безопасен в эксплуатации, поскольку зона горения полностью закрыта железным корпусом.
  2. Приемлемый расход отработанного масла. На практике хорошо настроенная буржуйка с водяным контуром сжигает до 1.5 литра за 1 час для отопления 100 м² площади.
  3. Есть возможность обернуть корпус водяной рубашкой и переделать печь на отработке в котел.
  4. Топливоподача и мощность агрегата поддается регулировке.
  5. Нетребовательность к высоте дымохода и удобство очистки.

Котел с наддувом воздуха, сжигающий отработавшее машинное масло и солярку

Как сварить простую печь

Тогда тепло в большем количестве отдается в комнату, а не «выбрасывается» на улицу. Есть еще одна модернизация – изготовить железный выдвижной ящик. В него заливается масло. При такой конструкции печку проще обслуживать. На чертеже есть все необходимые размеры. Перед сборкой самодельной масляной печи необходимо правильно подобрать диаметр топливника и корпуса.

Здесь все решает объем помещения, которое необходимо отопить. Если это гараж в 3 на 6 метров, берут профиль 80х80х4 мм. Ящик для топлива делают из металла 60х60х4. С круглым металлопрокатом работать сложнее.

Пошаговая инструкция выглядит так:

  1. Порежьте металл по чертежам для изготовления кожуха, выдвижного ящика, дожигателя. Если последний имеет загиб, трубку режут под углом 45 градусов.
  2. У профиля меньшего типоразмера болгаркой вырезается одна стенка. К бокам привариваются заглушки. В итоге получается открытая емкость, к которой необходимо приделать ручку.
  3. Конструкция сваривается. Необходимо просверлить воздушное отверстие вверху топливной камеры. Труба перфорируется. На этом работы завершены.

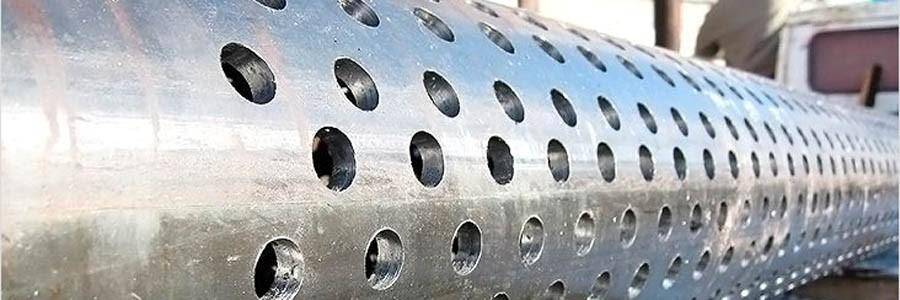

Следует учитывать, что нужно рассчитать количество и диаметр дырок в дожигателе. Если использовать профиль 80 на 80 мм, значит, площадь поперечного сечения будет равна 6400 квадратных миллиметров. Эту величину делят надвое

Обратите внимание на маркировку примененного сверла. Если это 8 мм, то площадь отверстия будет 50 кв.мм. Теперь 3200 нужно поделить на 50

В результате получается, что для эффективной работы потребуется 64 отверстия. Однако в результате настройки их число можно увеличивать

Теперь 3200 нужно поделить на 50. В результате получается, что для эффективной работы потребуется 64 отверстия. Однако в результате настройки их число можно увеличивать.

Важно, чтобы дымоход был достаточной длины. Возвышение выхода дымоотвода должно быть не менее 5 метров. Тогда работа печки на отработке обеспечит максимально возможный КПД даже без наддува

В противном случае трубу придется нарастить до этой отметки. Но можно дополнительно увеличить производительность, если организовать наклонный дымоход, идущий вдоль стены. Прогретый металл будет отдавать тепло в комнату. Только в этом случае важно соблюдать правила пожарной безопасности. Над трубой не должно быть деревянных полок, а на стенах обоев. Еще лучше – зашить стенку металлическим листом

Тогда работа печки на отработке обеспечит максимально возможный КПД даже без наддува. В противном случае трубу придется нарастить до этой отметки. Но можно дополнительно увеличить производительность, если организовать наклонный дымоход, идущий вдоль стены. Прогретый металл будет отдавать тепло в комнату

Только в этом случае важно соблюдать правила пожарной безопасности. Над трубой не должно быть деревянных полок, а на стенах обоев

Еще лучше – зашить стенку металлическим листом.

Делаем капельный отопитель

Профессионалы, которые собрали не одну «капельницу», используют старые пропановые баллоны, диаметр которых 200 мм. Подойдут и кислородные, так как их поперечное сечение – 220 мм. последние выигрывают благодаря толстым стенкам. Они долго служат, не прогорают, накапливают тепло. Труба С-10 также подойдет, если имеет стенку толщиной 5 мм. Отличный вариант долговечного корпуса – трубы из жаропрочных нержавеющых стальных сплавов, легированного хрома, молибдена или никеля (например, 15Х1МФ либо 12X18H12T) со стенкой не больше 3 мм. Однако специально закупать это сырье нецелесообразно ввиду большой себестоимости.

Технологически процесс изготовления выглядит следующим образом:

  1. Изготавливают пламенную чашу, для чего используют обрезок трубы или готовые стальные емкости. Такая вытаскивается через резиновый лючок, поэтому ее не делают слишком большой.
  2. В корпусе вырезают проемы, необходимые для подсоединения дымоходного патрубка и прочистного технологического лючка. Последний обрамляют и закрывают дверцей. Для крепления можно использовать болты.
  3. Изготавливают дожигатель. Сразу все отверстия не делают. Обычно сверлят 2-3 нижних ряда, а остальные досверливают в процессе настройки. Если сделать сразу все, и их окажется слишком много, придется изготавливать новый.
  4. Приваривают крышку с воздуховодом и фланцем. Последний необходим для монтажа вентилятора. Подсоединяется устройство топливоподачи. Здесь поможет фото и видео инструкции.

Теперь собирают все узлы и подсоединяют электропроводку. Конструкция будет более устойчивой, если изготовить металлическую раму. Для этого подойдет тяжелый металлический профиль.

Особенности печи на отработке

Печи котлы на отработке чаще всего устанавливают в тех местах, где есть в избытке отработанное машинное масло: в гаражах, автосервисах, на фермах со своим автопарком. Процесс утилизации отработанного масла не простой, так как сливать в грунт или канализацию его нельзя. Используя его в виде топлива, можно решить задачу.

Если для этой цели поставить обычную буржуйку, она довольно быстро прогреет воздух, но как только горение топлива прекратится, сразу станет холодно. Поэтому стабильно обогреть гараж или мастерскую таким способом не получиться. Если сделать печь на отработке с водяной рубашкой, то энергоэффективность отопительного агрегата значительно повысится.

Горелки

Наиболее важным элементом является горелка, ведь все остальные элементы отопительного прибора всего лишь отнимают тепло от дымовых газов и обогревают им помещение.

Если же необходимо отапливать большую площадь при минимальных затратах на оборудование, при этом перепад температур в пределах помещения не имеет большого значения, то лучшим выбором будет стальная или чугунная буржуйка.

Горелки на отработке бывают следующих видов:

  • форсунки (с наддувом);
  • капельного типа (испарители).

Форсунки


воздух под высоким давлением проходит через калиброванный жиклер

Благодаря эффекту Вентури поток воздуха увлекает за собой частицы жидкости, затем эта смесь поступает в диффузор, куда под определенным давлением нагнетается воздух, благодаря чему происходит вторичное перемешивание.

Диаметры всех отверстий подобраны таким образом, чтобы смесь при любом объеме поступающего воздуха была стехиометрической, то есть соотношение воздуха и топлива обеспечивает наиболее эффективное сгорание смеси.

Испарители

Испарители работают без принудительной подачи воздуха. Топливо поступает в специальную чашу, где благодаря высокой температуре испаряется и, смешиваясь с воздухом, сгорает, выделяя тепловую энергию.

Емкость с отработкой установлена неподалеку от камеры сгорания, благодаря чему масло нагревается от нее и становится более текучим. Регулируют мощность с помощью изменения подачи воздуха и топлива.

Главными недостатками этих горелок являются:

  • зависимость от сильной тяги;
  • высокий риск перелива топлива и его вытекание наружу.

Безопасность

В промышленных отопительных приборах любых типов, работающих на отработке, за безопасность отвечают термодатчики, отслеживающие температуру в зоне горения, как только она опускается ниже определенного уровня, блок управления прекращает подачу топлива.

Кроме того, любые помещения, оборудованные печами на отработке, должны быть оснащены датчиками угарного и углекислого газа, в противном случае высока вероятность отравления или пожара.

Принцип работы печки на отработке

Гореть отработка, а ведь было определено, что это тяжёлое, загрязнённое масло, будет плохо. Поэтому его надо расщепить. Есть два способа: с помощью кислорода, то есть провести окисление, или способом нагрева. Первый вариант отбрасывается сразу, потому что это затея не на бытовом уровне.

Сам процесс расщепления называется пиролизом. Самый простой метод – использовать горение самого топлива. При этом надо отметить, что пиролиз – процесс саморегулирующийся и самоподдерживающийся. Но перед тем как он начнётся, необходимо отработку нагреть до температуры +400°С, чтобы она стала выделять горючие пары. Как только это произойдёт, пиролиз начнёт сам себя поддерживать и контролировать. И это очень хорошо.

Поэтому обогреватель, на отработанном масле работающий, − это несложная конструкция. Во всяком случае, не сложнее обычной кастрюли. Потому что, по сути, это ёмкость, в которой нагревают топливо. Именно в ней и происходят пиролизные процессы. Основная конструктивная особенность такого агрегата – труба с множеством сквозных отверстий. Именно по ней поднимаются горючие пары, а через отверстия внутрь поступает свежий воздух, обогащая пары кислородом. Эта смесь и сгорает в верхней камере, выделяя тепловую энергию.

Недостатки принципа сжигания отработанного масла для его же нагрева

Как показывает практика, именно такую печь на отработке устанавливают в гаражах. Но у этой конструкции есть серьёзные недостатки:

  1. Этот прибор работает с открытым пламенем, что недопустимо в помещениях, где хранятся нефтепродукты.
  2. Металлическая поверхность печки нагревается докрасна. То есть, такой агрегат – это высокая вероятность ожогов и пожаров.
  3. Если кто-то хочет получить высокую тепловую мощность печи, то это не тот вариант. Такие нагреватели могут выдавать тепло не более 15 кВт.
  4. Самостоятельно остановить горение топлива в этой конструкции не получится. Оно должно полностью выгореть.
  5. Тушить порошковым огнетушителем такую печь нельзя. Порошок, попавший на раскалённый металл, тут же взрывается. Поэтому только углекислотные огнетушители.

Поэтому очень важно понимать, что сделанная своими руками печь на отработанном масле – это в первую очередь сварная конструкция. Никаких сборочных креплений

Как избежать недостатков

Итак, самая опасная часть печки – резервуар, в котором нагревается отработка. Поэтому идеальный вариант – избавиться от него. Эта проблема давно решена на уровне промышленных котлов, работающих на мазуте. Для чего используются специальные горелки. Именно в них совмещают сразу несколько процессов сгорания топлива, а именно: пиролиз, сгорание и дожиг.

Когда стоит задача изготовления своими руками горелки на отработке, чертежи для многих мастеров не нужны. Потому что конструкция её не очень сложная, хотя специфика изготовления достаточно тонкая. Есть несколько конструктивных исполнений горелок.

Самый простой вариант такой горелки – пламенная чаша. По сути, это тарелка, разогретая до максимальной температуры, на плоскость которой капает отработанное масло. Топливо просто вспыхивает и тут же сгорает. Стопроцентный эффект. Основная задача – разогреть тарелку до требуемой температуры.

Но, как показывает практика, такие горелки всё равно до конца отработку не сжигают. Поэтому чащу дополняют трубой с отверстиями, где происходит смешивание остатка горючих паров с кислородом. И всё это дожигается в верхней камере сгорания.

Пример расчета размеров печи

Как было сказано выше, расход топлива около 1…2 литра в час. При этом излучаемое тепло – около 11 кВт/час на каждый литр. Таким образом, печь может дать в час 11…22 кВт. Чтобы рассчитать необходимый объем топки с учетом времени горения, принимаем:

  • объем помещения (гаража) – 7х4х2,5=70 м.куб., площадь 28 кв.м.;
  • считаем, что на каждый квадратный метр помещения типа гаража требуется не менее 500 Вт (базовые 100 Вт, вводим коэффициенты для всех наружных стен, не утепленной крыши и фундамента, большого проема входа, металлической конструкции);
  • соответственно, на площадь 28 квадратов требуется 14 кВт энергии в час.

Чуть форсировав минимальной мощности печку (усилив тягу), мы получим требуемую температуру в помещении. Но расход топлива увеличится примерно до 1,5…1,6 л в час. Следовательно, для времени горения не менее 6 часов объем топки должен быть 10 л. Это соответствует 0,001 кубического метра, то есть емкость должна иметь размер, например, 10х10х10 см. В реальности объем топки превышает необходимый объем топлива в 1,5…2 раза, то есть размеры должны быть 20х10х10 см или более, для мини печки это подходит. Обычно принимают с солидным запасом, то есть 50х30х15 см. Это позволяет не доливать топливо каждый раз при розжиге.

Длина трубы 40 см, соответственно ее диаметр – 10 см. Площадь боковой поверхности цилиндра равна его высоте, умноженной на длину окружности основания (диаметр, умноженный на число π), в нашем случае 40х3,14х10=1256 см.кв. Соответственно, площадь всех отверстий одна десятая от общей – 125,6 см.кв. Учитывая, что площадь одного отверстия при диаметре 10 мм равна πх0,52=3,14х0,25=0,78 кв.см, для такой трубы потребуется 125,6/0,78=160 отверстий.

Обратите внимание! Принятое значение – площадь отверстий 10% от общей площади боковой поверхности трубы – условно! Количество отверстий при изготовлении принимается в том числе из условий прочности изделия и обычно заметно меньше!

Учитывая, что цилиндр в развернутом виде представляет собой прямоугольник 31х40 см, а отверстия следует размещать в шахматном порядке, нам придется сделать 12 вертикальных рядов по 13 или 14 отверстий каждый. Разметить вертикальные ряды просто – поделить любым геометрическим способом верхнюю или нижнюю окружность основания трубы на 12 частей и провести вертикальные линии сверления.

Расстояние между рядами будет 3,3 см. Разметить вертикальные ряды чуть сложнее, поскольку необходимо в каждом втором ряду смещать верхнюю (или нижнюю) точку разметки на половину расстояния между отверстиями. Учитывая, что нам необходимо делать отверстия не на краю трубы, добавляем к планируемому числу отверстий 1 и рассчитываем шаг: для 13 отверстий он составит 40/(13+1)=2,85 см, для 14 – 40/(14+1)=2,6 см.

Важно: при сверлении ось сверла должна быть направлена к оси трубы!

Капельница из трубы

Устройство печки-капельницы из трубы с нижней подачей топлива

Печка-капельница, работающая на отработанном масле, расходует масло экономнее, чем буржуйка. Это связано с тем, что горючее поступает в печь постепенно. Принцип работы печки-капельницы довольно прост. За счет испарений в чаше розжига, теплый воздух циркулирует по трубе и обогревает помещение. Делать печку-капельницу необходимо пошагово, соблюдая правильные размеры:

  1. Для корпуса капельницы из трубы необходима труба диаметром в 21 сантиметр. Толщина стенки трубы должна быть не менее одного сантиметра. Высота – 78 сантиметров. Дно изготавливается из стального листа. Толщина стали должна быть от 5 миллиметров. Необходимо вырезать дно, учитывая толщину трубы, и приварить его к конструкции. На дне необходимо разместить чашу для розжига. Ножки печки можно сделать из любого материала. Например, подойдут широкие болты.
  2. В трубе необходимо проделать отверстие. Расстояние от него до дна конструкции должно составить минимум 7 сантиметров. Через это отверстие можно будет наблюдать за работой печки, а также дополнительно разжигать чашу. Отверстие должно закрываться при помощи дверцы. Для этого из листа стали или остатков трубы необходимо сделать небольшую дверцу. Чтобы она закрывалась герметично, следует по периметру прикрепить шнур из асбеста.
  3. С обратной стороны от отверстия приваривается труба. Ее диаметр – 10 сантиметров. Толщина трубы должна быть не менее 4 миллиметров. Данная труба будет служить для отвода дыма.
  4. Крышка конструкции также делается из листового металла. Для этого необходимо вырезать круг диаметром в 22, 8 сантиметров. По краю привариваются стенки шириной в 4 сантиметра. Следует сделать два отверстия. Одно сверху крышки диаметром в 9 сантиметров. Другое должно размещаться сбоку и быть не более 2 сантиметров. На второе отверстие понадобится сделать дверцу, также необходимо будет использовать асбестовый шнур для герметичности. Маленькое отверстие будет выполнять функцию смотрового окошка.
  5. Следующим шагом является создание трубы для подачи воздуха. Для этого необходима стальная труба длиной в 76 сантиметров и диаметром в 9 сантиметров. В трубе необходимо будет сделать несколько отверстий диаметром в пол сантиметра, отступив от края трубы 0,5 сантиметра. Должно получиться 9 отверстий, размещенных по окружности. Еще через пол сантиметра – 8 отверстий диаметром в 4 миллиметра. Через такой же промежуток следует сделать 9 отверстий по 3 миллиметра. При помощи болгарки вырезается 9 тонких прорезей в 3 сантиметра. На другом конце трубы делается отверстие диаметром в 1 сантиметр, через которое будет вставлять трубка для подачи топлива.
  6. Трубка для подачи топлива должна быть небольшой, диаметром всего в 1 сантиметр. Длину и изгиб следует делать таким образом, чтобы топливо из резервуара могло постепенно поступать в печь.
  7. Трубки для подачи воздуха и топлива необходимо приварить к крышке печи.
  8. Дымоход следует делать, учитывая возможности помещения. Высота трубы дымохода должна быть не менее, чем 4 метра. Дымоход должен быть прямым, без изогнутых участков.

Капельница из трубы – схема сборки

Печка-капельница расходует в час всего 1-1,5 литра отработанного масла. Этого достаточно, чтобы отопить помещение объемом до 150 м3.

Устройство с верхней капельной подачей топлива

Печь с плазменной чашей

Масляная печь на отработке с топливной камерой, расположенной внизу, конструктивно гораздо проще. Несущественным в этом случае является также соотношение размеров верхней и нижней камер. Однако КПД подобных устройств невелик.

Увеличить его позволяет обустройство верхней подачи топлива. Подобные печи на отработке называют капельными. Подаваемое по небольшой трубке из нержавейки диаметром 8-10 мм топливо попадает в них на разогретую чашу и, полностью сгорая, выделяют гораздо больше тепла. Определить это можно по цвету пламени – в них оно не желтое, а бело-голубое. Капельные печи имеют и иное название – печи с плазменной чашей. Для увеличения тяги агрегат лучше снабдить наддувом – вентилятором, соединенным с воздуховодом.

Принципиальное отличие есть в конструкции подобных печей на отработке капельного типа – перфорированная труба в них находится внутри корпуса. По этой причине устройства считаются более безопасными. Плазменную чашу можно изготовить из обрезка трубы или стальной толстостенной емкости. Слишком высоким поддон делать не стоит – при чистке печи чаша должна легко выниматься.

Некоторые мастера, не заморачиваясь, подачу топлива делают одноступенчатой. Но подобные устройства очень опасны – питающая трубка, расположенная близко к печи, сильно нагревается. Плюс поступление топлива будет нестабильным – нагретое масло будет разжижаться и капать быстрее. Да и случайно до упора открытый вентиль может стать причиной пожара.

Более усовершенствованной является двуступенчатая подача, при которой предусматривается предохранительный поплавковый клапан. Капиллятор в таких устройствах делают обязательно дозирующим.

Подача капельная в печи

В капельных печах также есть возможность более четкой регулировки подачи воздуха. Для этого в трубе количество отверстий и диаметр постепенно уменьшают по высоте. В нижнем ряду их можно заменить вертикальными прорезями. В этом случае кислород в камеру сгорания будет поступать точными порциями в соответствии с потребностями горящих газов.

Чтобы сделать легкую печь более устойчивой, ее можно приварить к раме, изготовленной из металлического уголка.

Козырек над крыльцом: какие бывают виды, устройство, чертежи, пошаговая инструкция изготовления своими руками (80 Фото & Видео) +Отзывы

Подведём итоги

Прочитав сегодняшнюю статью, кто-то скажет, что проще купить печку на отработанном масле заводского производства. Однако стоимость таких агрегатов не каждому по карману. Изготовление же своими руками затрат практически не требует, что является огромным плюсом. Конечно, придётся идти методом проб и ошибок, но в итоге такая печь будет не только прогревать воздух в помещении. Также тепло будет и на душе от осознания того, что все работы были выполнены самостоятельно.

Надеемся, что изложенная сегодня информация была полезна нашему уважаемому читателю. Если у вас остались вопросы, мы будем рады на них ответить в обсуждениях ниже. Также будем благодарны, если вы поделитесь своим опытом – это поможет начинающим домашним мастерам. А напоследок предлагаем посмотреть короткий, но весьма информативный видеоролик по теме, который поможет научиться правильно разжигать подобные агрегаты.

Выводы и рекомендации по отбору тепла

Главный вывод звучит так: если вы являетесь одновременно сварщиком и слесарем, то решите задачу по изготовлению масляной буржуйки без особых затруднений. Повозиться придется лишь с настройкой и организацией подачи отработки в капельнице.

3 вида дымоходных теплообменников — конвекционный, воздушный и водяной экономайзер

Как вы поняли, просто сделать печь на солярке и отработке недостаточно, надо еще правильно отобрать у нее максимум тепла, не дать ему вылететь без пользы в дымоход. Практикуются следующие способы:

  1. Как уже говорилось выше, можно проложить дымоход под уклоном по всей длине помещения, а потом вывести его на улицу вертикально.
  2. Устроить обдув корпуса бытовым вентилятором.
  3. Обварить тело буржуйки дополнительными теплосъемными ребрами.
  4. Изготовить и поставить на дымоход экономайзер (в народе его называют регистром и бойлером) — теплообменник самоварного типа. Такие применяются в твердотопливных котлах и состоят из нескольких дымогарных труб, омываемых снаружи водой.

Простейший способ снять тепло с нагретого топливника – наварить конвекционные ребра

Важный момент. Обдувать корпус чудо-печки не рекомендуется по понятным причинам. Водяной контур, установленный на дымоход, нужно подключать к системе отопления с принудительной циркуляцией и расширительным баком открытого типа, чтобы уберечься от закипания. При периодической топке трубопроводы заполняются антифризом.

Схема подключения водяного экономайзера к радиаторному отоплению

Последний способ отбора тепла — для опытных мастеров. Превратите простую капельницу в котел на отработанном масле — установите на корпус водяную рубашку толщиной 3-4 см и утеплите снаружи, как об этом рассказывается в последнем видео:
