Пайка полипропиленовых труб

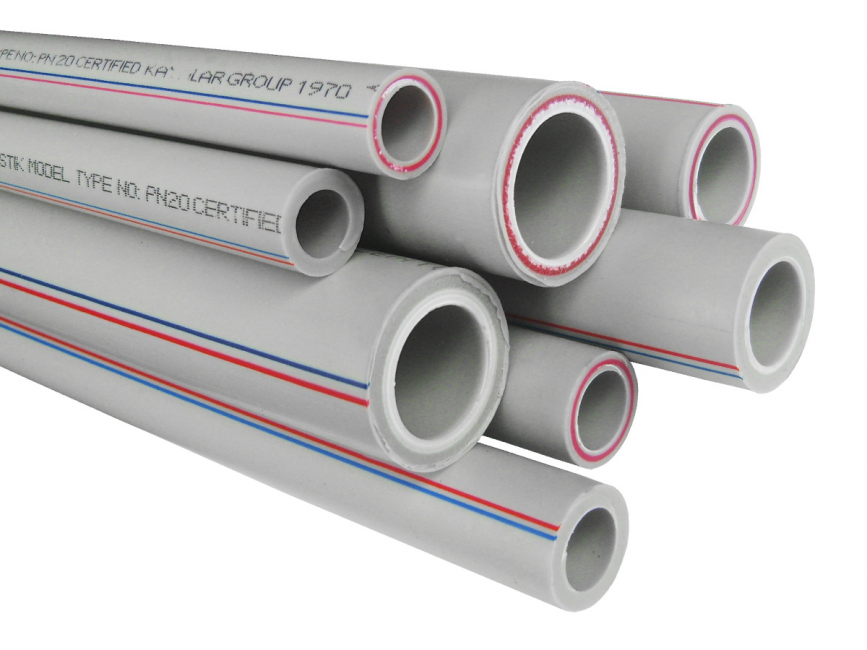

Какие трубы выбрать

Обычная полипропиленовая труба имеет существенный недостаток, ограничивающий сферу её применения: она сильно удлиняется при нагревании. Для компенсации этого температурного расширения на трубопроводах монтируют специальные компенсаторы в виде петли.

Армированный полипропилен имеет многослойную стенку: наружный и внутренний слои – полипропилен, а между ними слой алюминия или стекловолокна. У таких изделий тепловое удлинение приблизительно в 10 раз меньше. Их можно замуровывать в стены и поэтому для водопровода стоит выбрать их, хотя они и дороже.

В маркировке полипропилена указывается максимальное давление ХОЛОДНОЙ воды, на которое они рассчитаны. Для бытового водопровода следует покупать материалы с обозначением PN20 и PN25, что обозначает давление 20 и 25 атмосфер соответственно. Диаметр пластикового трубопровода, как правило, выбирается равным 20 мм (наружный диаметр), что эквивалентно ½ дюйма стальной трубы (внутренний диаметр). Пусть вас не смущает, что проходное сечение у пластиковых труб иногда выбирается немногим меньше, чем стальных трубопроводов: исключительно гладкая внутренняя поверхность почти не оказывает сопротивление потоку воды и производительность трубы не страдает.

Армированные пластиковые трубы (сварка)


удалением верхних слоёвнад обычными деталями из полимеров.

Существующие способы усиления стенок, предполагающие глубокое расположение армирующего слоя, дают возможность не проводить такую процедуру, переходя сразу к сварке.

Появившиеся новые методы укрепления стенок путем армирования полипропиленовых труб стекловолокном (без алюминиевой фольги) позволяют применять известный способ пайки (сварки) к армированным изделиям.

Важное отличие сварочных работ, проводимых над этими материалами — сборка каждого узла отдельно, последующий его монтаж на заданное место. Специалисты советуют начинать процесс сборки от вводного вентиля, заканчивать его — подключаемым элементом разводки (батарея, смеситель для кухни или ваннойи тд)

Пользуясь сварочным прибором, следует соблюдать технику безопасности:

  • ставить горячий аппарат на подставку;
  • пользоваться перчатками, которые защищают руки от ожогов.

Пайка труб из пластика не является сложным делом, но для создания достойного (качественного) соединения нужно соблюдать все рекомендуемые нормативы, учитывать разновидность применяемого материала.

Как варить трубы из полипропилена

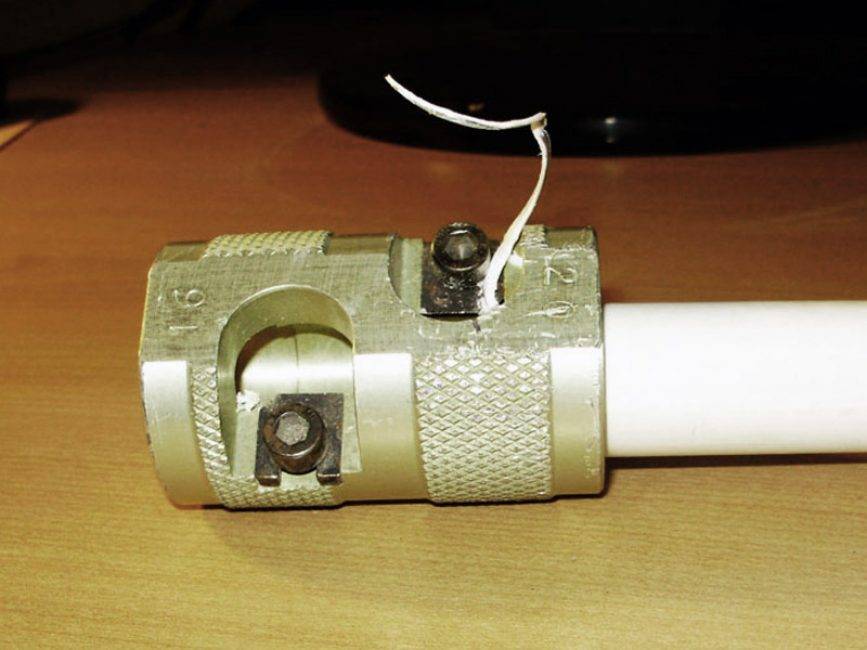

Торцеватель для армированной трубы

Обязательные стадии подготовки к сварке не зависят от оборудования и типа соединения. К ним относятся:

  1. Обрезка. Используют нож, не сминающий изделие. Если свариваются трубы диаметром более 40 мм, при муфтовом методе делают скос 45 градусов на конце
  2. Обезжиривание поверхности. При некачественном обезжиривании возможно образование “островков отторжения”, на которых не происходит соединение двух элементов
  3. Замер глубины вставки трубы в фитинг. Недопустимы как неполная вставка, так и приложение излишних усилий, в результате которого часть полимера выдавливается из места соединения и сужает внутренний диаметр

Зачистка свариваемого конца

При соединении изделий из армированного алюминием полипропилена требуется провести предварительную зачистку алюминиевого слоя. В зависимости от его расположения (снаружи или в толще стенки) используют один из следующих методов:

  • зачистка внешнего слоя при помощи муфты с ножами
  • удаление внутреннего алюминиевого слоя торцевателем

Подготовленные элементы должны быть надежно зафиксированы перед началом нагрева. После частичного расплавления поверхностей нужно совместить части будущего трубопровода и дать им остыть, не осуществляя излишнего давления на место сварки. Завершить процесс можно только после визуального контроля качества работ.

Таблица времени пайки труб из полипропилена:

Как сделать дренаж на участке своими руками: отводим излишки воды на разных типах почвы, правильно и недорого (20 Фото & Видео) +Отзывы

Пайка различных пластиковых труб (особенности)

Приступая к реализации сварочных мероприятий, следует точно знать тип труб, которые предстоит соединить. Лучше всего подвергаются пайке полипропиленовые, армированные и ПВХ трубы.

Учитывая химический состав, продукция из ПВХ нашла основное назначение в канализационных сетях. Сварочные процессы здесь осуществляются редко.

Всевозможные виды труб ПНД соединяются обычным аппаратом для пайки. Нужно соблюдать режимы работы прибора, время нагрева, плотного контакта, остывания. Перечисленные характеристики имеют зависимость от параметров труб (сечения).

Таблица временных параметров пайки

Размер трубы, ммНагрев, секПерерыв, секПауза, сек
1654120
2054120
2574120
3286240
40126240
50186240

Как сваривать полипропиленовые трубы своими руками

Технология сварки полипропиленовых труб называется муфтовой, или раструбной. Соединение труб происходит не стык в стык, а с помощью фитингов – дополнительных проводников, которыми при температуре 260 градусов спаивают края труб.

Нарезка и обработка пластиковой трубы

При монтаже пластикового трубопровода возникает необходимость обрезать полипропиленовые трубы посередине или с концов, чтоб подогнать их по размеру и состыковать друг с другом. Существует несколько способов нарезки – для каждого требуется отдельный инструмент:

  1. Труборез аккумуляторного типа – представляет собой ножницы, снабженные электрическим приводом. Высокая скорость обрезки – их главное преимущество. На каждую трубу вы потратите около 5 секунд. Минус – ограничения в диаметре нарезаемой заготовки.
  2. Труборез роликового типа – принцип действия инструмента напоминает работу закаточного ключа для консервации. Срез инструментом получается ровным, без рваных краев. Им делают несколько оборотов вокруг трубы, потом подкручивают ролик из твердых сплавов и проворачивают еще несколько раз. Минус – невозможность применения, если труба прилегает вплотную к стене и ее нельзя снять.
  3. Профессиональные ножницы для разрезания труб из пластика – состоят из верхнего острого ножа и нижнего держателя. Пользоваться приспособлением легко – отметив нужную длину на трубе, кладете ее между лезвиями и обрезаете. Край будет ровный, без крошки и обрывков.
  4. Электрический лобзик – способ удобный, но может дать небольшой скос, поэтому трубку режут, несколько раз проворачивая.
  5. Болгарка любой мощности – обрезают пластик, не оказывая сильного давления, используют диск по металлу.

После обрезки торец полипропиленовой трубы обрабатывают шлифовальной шкуркой, чтобы удалить все возможные заусенцы и зацепки.

Как подготовить сварочный аппарат

  1. Сварочный аппарат должен быть установлен на специальной подставке – струбцине.
  2. Убедитесь, что контактные поверхности аппарата не имеют загрязнений. Если на них прилипли лишние частицы или пыль – тефлоновый слой очистите грубой тканью, смоченной в спирте.
  3. На датчике температуры выставьте 260 градусов.
  4. Подсоедините аппарат для сварки к электросети и нажмите кнопку включения.
  5. Нагревание происходит не более чем за 15 минут, в зависимости от окружающей температуры воздуха.

Температура пайки и время нагрева деталей. Таблица

После нарезки и разметки трубы готовы к сварке. Можно приступать к следующему этапу – нагреву деталей.

Диаметр трубы, ммВремя нагрева, сВремя сварки, сВремя ожидания, мин.
16543
20543
25743
32844
401264
501865
632466
753088
904088
110501010
160801515

Инструкция «Как правильно варить пластиковые трубы»

В начале работы определитесь, в каком месте будет смонтирован трубопровод. Предварительно составьте план, чтобы избежать сваривания узлов на весу или в труднодоступных местах. Гораздо легче собрать конструкцию из полипропиленовых труб на столе, чтобы потом, не прилагая особых усилий, закрепить ее в отведенном месте.

  1. Включить аппарат и разогреть его до рекомендованной температуры. Если его используете в первый раз – после нагревания подождите еще 5 минут перед началом рабочего процесса.
  2. В сварочную насадку одновременно вставьте фитинг и конец пластиковой трубы. Они должны быть размещены в одной плоскости. Учитывая диаметр трубы, добавляем температуру и держим указанное в таблице время.
  3. Когда элементы нагрелись, их вынимают из сварочного аппарата и моментально соединяют. Затем неподвижно удерживают в течение рекомендованного времени.
  4. Сразу после остывания трубопровод можно использовать по назначению.

После спайки узел проверяют на проходимость, продув его воздухом или пустив через него воду.

Инструкция для пайки

Оборудование и материалы

При подборе труб из полипропилена особое значение имеет, для каких именно целей вы собираетесь использовать конструкцию. К примеру, если вы хотите сделать трубопровод, то вам понадобятся трубы, диаметр которых будет не менее 16 и не более 63 мм. Очень многое зависит от уже имеющихся в доме коммуникаций. Также не получится обойтись без таких инструментов:

  • карандаша,
  • рулетки,
  • брезентовой ветоши,
  • фитингов.

Но это лишь вторичные инструменты. Для того чтобы осуществить пайку точно по инструкции вам понадобится паяльник с несколькими насадками

Особое внимание нужно уделить мощности устройства. Она должна быть не мене чем 1200 Вт

В противном случае вам не удастся осуществить операцию на качественном уровне.

Устройство для пайки, мощность которого превышает отметку в 1800, можно использовать в промышленной пайке. Если же вы новичок, то вам подобная скорость может только помешать. Когда паяльник слишком мощный, можно легко повредить конструкции из полипропиленовых труб. Здесь одной инструкции будет недостаточно. Необходим существенный опыт.

Насадки, которые вы будет использовать в процессе пайки полипропиленовых труб, состоят из нескольких частей. Основным элементом является гильза. Именно она позволяет оплавлять полипропиленовые трубы согласно инструкции.

Внимание! Качественные насадки должны иметь тефлоновое покрытие

Если брать стандартный паяльник, то к нему в комплекте идёт как минимум шесть насадок. Они отличаются друг от друга по диаметру. Некоторые устройства позволяют сразу установить три насадки. Естественно, это в значительной мере влияет на производительность.

Отсутствие необходимости в смене насадок во время пайки позволяет значительно сэкономить время и при этом сделать всё точно по инструкции. Дело в том, что нельзя сменить одну насадку на другую до того, как паяльник остынет.

Лучшими для пайки полипропиленовых труб своими руками считаются паяльники, оснащённые электронным регулятором температуры. Эти устройства позволяют с точностью до нескольких градусов подбирать оптимальный температурный режим. Благодаря ему риск навредить конструкции снижается практически до нуля.

Внимание! Вторым по важности инструментом для пайки полипропиленовых конструкций, согласно инструкции, являются ножницы для пластика

При какой температуре нужно осуществлять пайку

Чтобы всё прошло согласно инструкции полипропиленовые конструкции нужно паять при температуре насадки не более чем 260 градусов. Стоит вам превысить данную отметку хотя бы на 10 единиц, и пластиковая основа потеряет свою устойчивость. Как результат элемент просто не войдёт в фитинг. При этом он будет липнуть ко всему, чего будет касаться.

Тем не менее недостаточного нагрева также нужно избегать. Стоит помнить, что если полипропиленовая конструкция не достигнет нужной вязкости и пластичности — диффузия станет невозможной. В таком случае надёжность соединения будет под огромным вопросом. Естественно, что о сроке службы в 50 лет при такой пайке не может быть и речи.

Инструкция пайки

Чтобы осуществить качественную пайку полипропиленовых коммуникаций следуйте данной инструкции:

  1. Обрежьте полипропиленовые элементы при помощи специальных ножниц. Разрез должен быть перпендикулярным к оси.
  2. Подберите фитинг подходящего диаметра. Размер элемента в холодном состоянии немного меньше, чем размер трубы.
  3. Очистите раструб фитинга. В качестве обезжиривающего вещества можно использовать обычную мыльную воду. Некоторые строительные эксперты рекомендуют использовать спиртовой раствор.
  4. Высушите фитинг после чистки.
  5. Установите на паяльник подходящую насадку.
  6. Вставьте трубу в гильзу с расчётом, что паять придётся всю скрывшуюся в отверстии поверхность.
  7. Наденьте раструб фитинга на дорн.
  8. Выдержите подходящее для трубы, выбранного вами диметра время нагрева.
  9. Снимите элемент с паяльника и осуществите соединение. При этом старайтесь не делать поворотов.

При условии, что пайка полипропиленовых элементов была осуществлена точно по этой инструкции — образуется сплошной наплыв на раструбе. Он будет напоминать собой своеобразный валик по всей окружности.

После того как пайка завершена — вам остаётся выдержать период, пока полипропиленовая конструкция не остынет. При этом необходимо обеспечить детали максимальный покой или же возможны серьёзные деформации.

Внимание! Нельзя осуществлять пайку полипропиленовых труб при температуре менее нуля градусов

Это важное условие инструкции

Ошибки при пайке полипропиленовых труб

Необходимо соблюдать рекомендации по сварке труб из полипропилена и выполнять все шаги инструкций.

Бракованные узлы в системах появляются из-за следующих ошибок:

  • Не удаляется грязь и жировая пленка с поверхности соединяемых деталей.
  • Обрезка трубных изделий проводится не под прямым углом.
  • Конец трубы неплотно вставляется в фитинг.
  • Не соблюдается временная выдержка при нагреве элементов на паяльнике.
  • Армированный слой не полностью удаляется с изделий.
  • Корректировка деталей проводится дольше указанного времени.

На качественных материалах может быть не виден внешний дефект при перегреве, но внутри все равно возникает деформация. Она приводит к уменьшению сечения.

Поэтому при эксплуатации инженерной коммуникации снижается пропускная способность сети. Сужение прохода также становится причиной более быстрого засорения. Это тоже блокирует движение воды.

Если срез выполнен не под прямым углом, трубные изделия стыкуются в скошенной плоскости. В результате у элементов нарушается соосность. Она особенно становится заметной при монтаже длинных участков.

В итоге нередко приходится выполнять демонтаж и проводить весь процесс заново. При нарушенной соосности изделия трудно проложить в штробах.

Обязательно поверхности обезжирить перед пайкой. В противном случае появляются так называемые островки отторжения. На таких участках плохо осуществляется или совсем не происходит полифузное сваривание.

Эта ошибка позволит начать эксплуатировать инженерную коммуникацию, но через некоторый временной промежуток появится течь. Она также нередко возникает при неправильно выставленной температуре паяльника.

Если происходит недостаточное удаление армирующего слоя, остаточная фольга из алюминия способствует возникновению не проваренных участков. В таких зонах чаще всего появляются протечки.

Грубой ошибкой является прокручивание деталей. Такое действие не позволяет получить однородную структуру по всей окружности стыка. Выполненное соединение не будет полноценным, потому что разрушится при повышении давления в системе.

Пайка: этапы, особенности

Паять коммуникации начинают после их подготовки: нарезки, зачистки, обезжиривания. Основные этапы:

  1. Разогретые изделия соединяют с учетом глубины пайки. Время выдержки всегда разное, что зависит от параметров полимерных изделий.
  2. Проверяют положение труб, фитингов относительно друг друга. Это позволит соблюдать соосность изделий.
  3. Корректировка положения труб может осуществляться в течение 2-4 секунд. Допустимо увеличивать прижим, выравнивать изделия. Но нельзя прокручивать, наклонять, разделять их. Если допущена ошибка, изделие разрезают выше/ниже шва.

Полипропилен: особенности материала для трубопроводов

Пайка полипропиленовой трубы

Использование труб из полимерных материалов для организации трубопроводов холодной или горячей воды, а также отопления обусловлено рядом качеств пластиков и изделий из них. Распространенный материал для водопровода — полипропилен (PP) — имеет ряд преимуществ:

  • характеристики температуры/давления
  • легкость по сравнению с металлическими трубами;отсутствие коррозии
  • возможность добавления армирующего слоя
  • повышающего тепловую стойкость и максимальное давление потока жидкости
  • несложный метод соединения между собой, а также с металлическими трубами и сантехническими приборами;стоимость

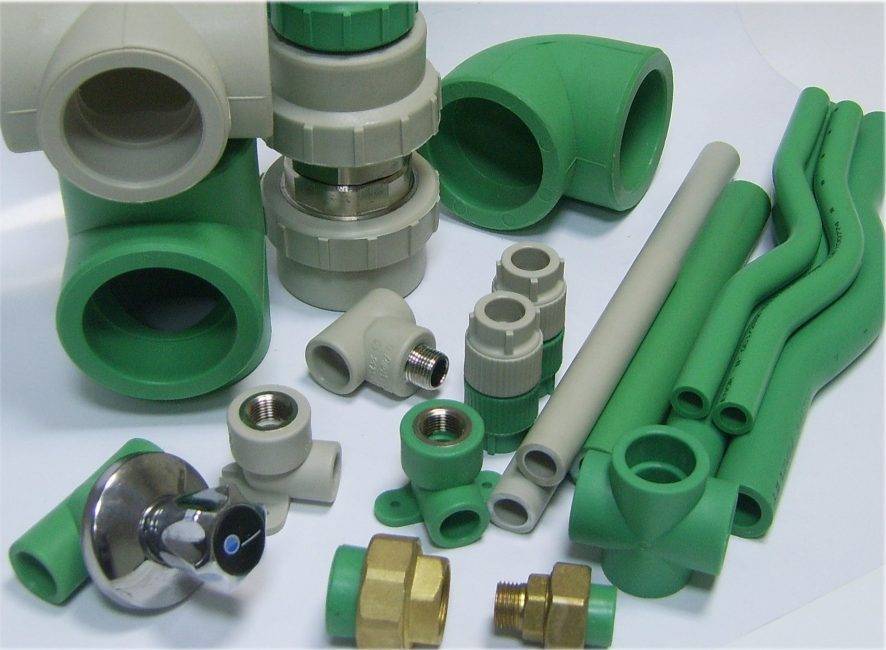

На рынке присутствует широкий ассортимент фитингов и крепежей, позволяющий организовать водопровод или отопительную систему с поворотами, ответвлениями или соединениями с изделиями из других материалов.

Элементы полимерных трубопроводов

Принимая решение использовать для внутриквартирной разводки изделия из полипропилена, следует помнить об особенностях материала:

  • РР-трубы нельзя гнуть, на каждом повороте магистрали необходимо приваривать соединительный элемент
  • тонкие изделия могут деформироваться при высокой температуре (выше +95С), следует внимательно изучать маркировку и технические характеристики
  • полимер при попадании прямых солнечных лучей меняет цвет (желтеет)
  • изделие может треснуть от механического воздействия (удара молотком или падения тяжелого предмета)

Помимо труб из полимерного материала без добавок на рынке присутствуют усиленные, обладающие повышенной прочностью.

При температуре жидкости более +95С и напоре от 20 атм срок жизни РР-трубы значительно сокращается.

Армированные PP-трубы

Армированные трубы из полипропилена на срезе

Для повышения прочности изделий из полипропилена в них добавляют тонкий слой укрепляющие материалы. Цель армирования — снизить линейное расширение и деформацию при эксплуатации с горячей водой. Для укрепления используют:

  1. Алюминиевую фольгу
  2. Стекловолокно

Армирующий слой может располагаться снаружи или между слоями пластика

Важной особенностью изделия, армированного алюминием, является риск коррозии укрепляющего слоя, если в процессе сварки он не будет зачищен и вступит в контакт с горячей жидкостью. Чтобы спаять такие трубы используют предварительную обработку, при которой срезается слой фольги

Ограждение для клумбы | ТОП-17 Идей для создания и обустройства заборчиков своими руками (80+ Фото & Видео) +Отзывы

Соединение ПВХ труб с трубами из металлопластика

Как паять полипропиленовые трубы с алюминиевым слоем? Как их соединять? Можно ли паять полипропиленовые трубы разных производителей?

В случаях, когда возникают подобные вопросы, при паянии нужно использовать специальные переходники.

Одна их сторона крепится к металлу или металлопластику посредством резьбы, другая припаивается по стандартной технологии к пластику.

По той же технологии устанавливают переходники, на основе которых подключают смесители. Изделия внешне выглядят так, словно металлическую резьбу вплавили в полипропилен.

Как проверить соединение на течь

При завершении монтажных работ, связанных с организацией водопроводной системы, можно приступать к проверке качества трубопровода.

Для этого в него подают воду. Вентиль открывают на дом или квартиру, затем открывают краны смесителей в помещениях. Напор воды должен быть максимальным.

Прежде всего, ощупывают стыки, особенно внимательно наблюдая за резьбовыми соединениями.

Запаянные стыки протекают очень редко, если работы ведутся в соответствии с технологией и специалист хорошо знает, как правильно паять полипропиленовые трубы для отопления, водопровода, армированные стекловолокном или алюминием, большого диаметра или малого.

Если течь обнаруживается у резьбового соединения, его можно аккуратно подтянуть ключом, чтобы резьба не сорвалась.

Другой вариант — усилить уплотнение. Но в последнем случае нужно перекрывать воду и раскручивать соединение.

Теперь вы знаете больше о том, как паять полипропиленовые трубы паяльником, какие инструменты выбрать для монтажных работ и как правильно пользоваться паяльником.

Следуйте рекомендациями опытных специалистов при создании трубопровода, обустраивая его самостоятельно, или обращайтесь за монтажными услугами к профессионалам.

Пайка полипропиленовых труб: требование правил безопасности

Работа со сварочным устройством для ПП-труб не представляется сложной, тем не менее, на данном технологическом процессе существует риск получения термических и электрических травм, а также имеется возможность отравления сварочными парами.

Перед тем как паять полипропиленовые трубы сварщик должен иметь защитную спецодежду, рукавицы и обувь, а также проверить работоспособность сварочного аппарата: отсутствие видимых повреждений на кабельной линии и корпусе паяльника. На рабочем месте должна быть аптечка с минимальным набором медицинских средств, в том числе от ожогов, бинты и лейкопластырь.

В целях безопасности монтаж выполняется на свободной площадке. Для того, чтобы объединить часть трубы в 1 м, необходим запас площади в 2 м2. При выполнении сварочных работ рабочая зона не должна иметь посторонних предметов, проходы должны быть свободными. Поэтому при сварке сложных конструкций, приходится часто переворачивать трубы, поэтому нужно быть особенно осторожным, чтобы не перевернуть паяльник. Надо знать, что при нагреве ПП-труб формируются ядовитые пары. Для того чтобы их не вдыхать потребуется частое и тщательное проветривание рабочего помещения.

Способы пайки полипропиленовых труб

Самым надежным методом соединения полипропиленовых труб является технология диффузного монтажа. Этот способ хорошо подходит для однородных элементов, которые стыкуются для образования единого водовода. В практике организации снабжающих систем используется и полифузный метод, при котором сварочным аппаратом воздействуют только на один стыкуемый элемент.

Существуют технологии, которые не требуют обязательного применения паяльника для пайки полипропиленовых труб. Это метод так называемой холодной сварки. Технология применима для водопроводов низкого давления. Стыковка элементов системы осуществляется на специальный клей, который после высыхания образует надежное соединение полипропиленовых труб.

Основные правила пайки полипропиленовых труб

Для получения качественных показателей таких, как герметичность сваренного узла, сохранение внутреннего диаметра в местах состыковки деталей, эстетичный вид и т. д., необходимо учитывать следующие правила.

Место соединения должно быть сухим и чистым от грязи

Часто, на практике, возникает ситуация когда нужно в имеющуюся пластиковую разводку впаять фитинг. Хотя трубопровод и оборудован общим краном, но из-за износа, до конца не может выполнить своего предназначения. В таких ситуациях поступления воды вместо соединения неизбежно. Для устранения утечки на время спаивания элементов можно предпринять следующие шаги:

Шаг 1. Перекрыть общую задвижку подачи воды, через смеситель спустить остаток воды в канализацию, отрезать трубопровод в месте состыковки с учетом глубины погружения, слить воду, осушить место и произвести сварку узлов. В этом случае, желательно, заменить неисправную запорную арматуру.

Шаг 2. Временно остановить истечение жидкости можно при помощи вымещения или осушения водяного столба из трубопровода, если подача воды при этом на какое-то время прекращается (достаточно и 30 сек.). Если утечку нельзя остановить, тогда внутренняя полость водопровода заделывается хлебной мякотью, а после сваривания ее удаляют через ближайший смеситель, но перед этим, с его сливной трубки откручивается фильтр. В качестве пробки не рекомендуется использовать туалетную бумагу, она плохо выходит из трубопровода.

Не перегревайте места соединения

Из-за чрезмерного перегрева уменьшается сечение трубопровода, и соответственно снижается интенсивность подачи воды или теплоносителя. Перегрев может возникнуть в результате не соблюдения температуры сваривания и времени выдержки деталей в насадке. В таблице 1 представлены данные по получению качественного шва для некоторых размеров труб.

Насадка паяльника должна быть надежно зафиксирована

Шатающийся биток в процессе работы с деталями повреждает нагревательную поверхность паяльника и способствует образованию несоосной состыковки.

После соединения элементов не вращайте и не перемещайте их более чем на 5 градусов

Для получения равномерной диффузии желательно после соединения не вращать и не выравнивать спаянные элементы в течение времени застывания шва.

Движение заготовки в битке должно быть прямолинейное

Другие движения могут способствовать снижению прочности шва. Место спая, конечно же, выдержит давление воды в центральной магистрали, которое обычно находится в пределах 2 – 3 бара, но при номинальном давлении (10, 20, 25 бар), возможно, будет пропускать жидкость.

Используемое оборудование

Для соединения элементов при помощи муфты используется специальный паяльник, который оснащен массивным металлическим нагревателем.

На поверхности плиты предусмотрено гнездо для установки наконечников, соответствующих диаметру секций трубопровода. Для прямой или стыковой сварки необходим аппарат с механизмом центровки соединяемых деталей.

Дополнительная оснастка и инструмент, используемые при пайке трубопроводов:

  • специальные ножницы для резки деталей;
  • рулетка и инструментальная линейка для разметки;
  • слесарный угольник;
  • приспособление для зачистки армированных труб (шейвер);
  • карандаш с мягким грифелем или маркер для разметки;
  • нож для разделки фасок (необходим при стыковой сварке);
  • жидкость для обезжиривания поверхностей перед пайкой.
Поделитесь в социальных сетях:FacebookX
Напишите комментарий
