Схема подключения электрокотла к системе отопления и сети на 220 и 380 В

Подключение электро котла и правила безопасности

Подключение электро котла к электрической сети должно выполняться по правилам безопасности. Вот ключевые советы, которые вам нужно соблюдать при выполнении работ по электромонтажу:

1. Подключение электро котла необходимо исполнять при выключенной электрической энергии.
2. Работа по его установке должна обязательно происходить на определенном расстоянии от других объектов:

• Между поверхностью стены и котлом необходимо оставить 5 см пространства.
• Панель находящаяся спереди должна быть доступной для открытия. Для этого абсолютно хватит 60 см.
• От поверхности потолка расстояние должно составлять 75 см.
• Если устройство имеет подвесной вид, тогда от пола нужно оставлять не меньше 50 см.
• До ближайших труб расстояние должно быть примерно 60 см.

1. Подключение электро котла должно делаться в трёхфазную систему электроснабжения. Если у Вас в доме поставлена однофазная сеть, тогда она просто не удержит нагрузки. В последствии этого может появиться короткое замыкание.
2. Соединения проводов непременно должны быть герметичными. Они обязаны быть надежно защищенными от проникновения влаги. Также при прокладыванию проводки для электро котла специалисты рекомендуют применять гофротрубу. Она обеспечит прекрасную защиту и не тяжелый доступ к кабелю. Также при возгорании проводки гофротруба способна не допустить распространение огня.

ЭЛЕКТРОПРОВОДКА ДЛЯ ЭЛЕКТРОКОТЛА

Теперь, когда определена требуемая мощность котла для отопления дома и выбрана конкретная модель, делаем для него электропроводку.

Для этого воспользуемся данными из статьи «Схема подключения электрокотла к электросети», в которой подробно показаны все основные схемы подключения любых электрокотлов к электричеству, а кроме того даны рекомендации по выбору сечения кабеля и автомата защиты.

Наш котел «ZOTA – 12» трехфазный, рассчитан на работу в сети с напряжением 380 В, эта информация отражена в документации к котлу, кроме того косвенно об этом указывает потребляемая мощность, котлы на 220 В довольно редко бывают более 8кВт.

Кроме того, можно посмотреть на количество установленных ТЭН (Трубчатых электронагревателей) и схему их подключения. У котлов на 380 В обычно установлено не менее трех.

Возможных схем подключения котла к трехфазной сети, как минимум две, одна используется, когда ТЭНы рассчитаны на 220 В и подключены «звездой», а другая применяется в случаях, когда ТЭНы электрокотла рассчитаны на напряжение 380 В и подключены «треугольником».

Определить какая именно схема подключения подходит для вашего котла можно несколькими способами, самый простой — обратиться к схеме в документации, у котла «ZOTA – 12» она расположена на тыльной стороне пульта управления и выглядит вот так:

Как видите, у этого котла реализована схема подключения «Звезда», а значит ТЭН рассчитаны на напряжение 220 В. Это же подтверждает непосредственный осмотр контактов для подключения проводов к ТЭНам, они так же подготовлены к подключению звездой. Их контакты для подключения нулевого проводника соединены перемычкой, к свободным контактам будут подключатся поочередно фазы, к каждому своя.

Отсюда следует, что нам подходит схема подключения трехфазного электрокотла к электричеству с ТЭНами на 220 В, соединение «звездой».

Осталось выбрать нужное сечение кабеля для электрокотла по мощности и номинал защитного автомата. Для этого смотрим в таблицу из статьи:

Откуда следует, что при длине трассы до 50 метров, нам потребуется проложить до трехфазного электрокотла мощность 12кВт, пятижильный кабель ВВГнгLS с сечением жилы 4 кв.мм. (ВВГнгLS 5×4кв.мм.) и поставить дифференциальный автоматический выключатель на 25А, либо связку автоматический выключатель (АВ) рассчитанный на 25 ампер — С25 и устройство защитного отключения (УЗО) на 32А.

Теперь, выбрав электрокотел и определившись со схемой подключения и параметрами электропроводки можно выполнить её монтаж, после чего продолжим подключение к электричеству.

Подключение электрокотла ZOTA к электросети описана в следующей части статьи — ЗДЕСЬ!

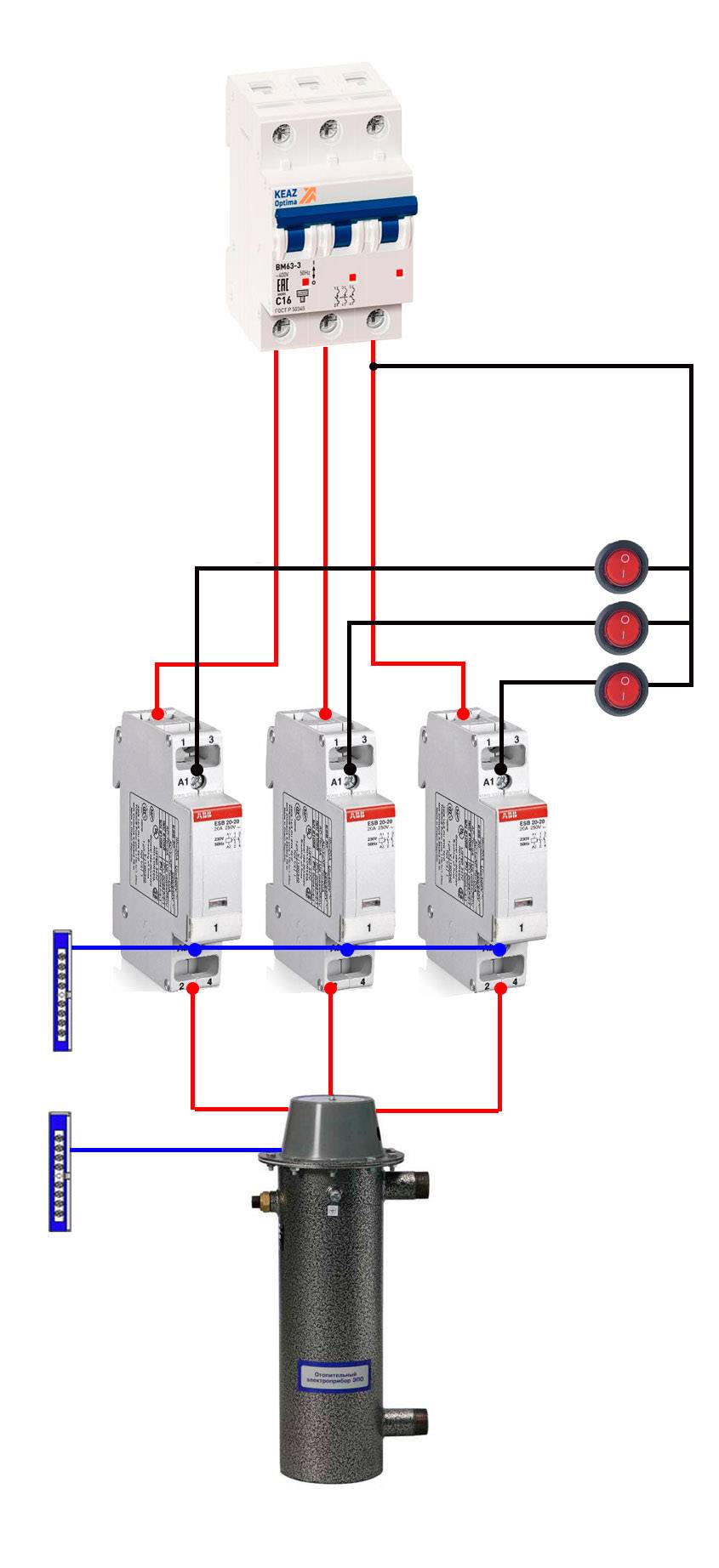

Простая регулировка мощности электрического отопления

Замкнутое или разомкнутое положение контактов зависит от того, подано или снято напряжение с его катушки управления. Получается, чтобы собрать автоматику, на клеммы этих самых катушек мы должны через какие-то другие элементы подавать управляющие сигналы (напряжение).

Катушка имеет два контакта А1, А2.

При покупке обращайте внимание, пускатели могут идти с катушками на 380В и 220В. Лучше брать последний вариант. В этом случае на один из контактов вы напрямую подключаете нулевой проводник, а в разрыв второго устанавливаете кнопки-микровыключатели

В этом случае на один из контактов вы напрямую подключаете нулевой проводник, а в разрыв второго устанавливаете кнопки-микровыключатели.

Для чего они нужны? Благодаря им, у вас появляется возможность включать поочередно 1,2 или 3 тэна, тем самым увеличивая или уменьшая мощность отопления.

К примеру, на улице за окном температура -5С. Нажимаете одну кнопку и запускаете в работу всего один ТЭН мощностью 2квт. Ударили морозы -25С, нажимаете все три кнопки и повышаете мощность в три раза.

При этом количество ступеней обогрева будет зависеть от номинальной мощности каждого нагревательного элемента. Если они все будут по 2квт – это всего три ступени.

А вот если один будет 2квт, второй 3квт, а третий 4квт, то количество ступеней автоматически возрастает до семи!

Все будет зависеть от того, какие фазы (тэны) и в какой последовательности подключать.

по отдельности 2квт – 3квт – 4квт

вместе 2квт+3квт+4квт

раздельно 2квт+3квт

раздельно 2квт+4квт

раздельно 3квт+4квт

Ток в цепях управления катушек очень небольшой (несколько миллиампер). Соответственно ставить сюда полноценные выключатели не нужно.

На все эти три микровыключателя должна быть подана одна фаза. Допустим фаза С. Берете ее с нижних контактов вводного автомата.

Вот именно из этой точки и начинается вся дальнейшая схема автоматики.

От чего зависит схема

Выбор схемы обвязки зависит от конфигурации отопительной системы, ее вида и состава.

Основными факторами влияния являются:

• Тип системы — открытая или закрытая.
• Имеется ли дополнительный водонагреватель (бойлер).
• Есть ли дополнительные контуры или система теплого пола.

В зависимости от сочетания тех или иных элементов, могут быть использованы разные способы подключения:

• Прямое подключение. Используется на обычных системах, не обладающих никакими дополнениями.
• С гидравлическим разделителем. Этот вариант необходим при наличии нескольких контуров с разной температурой — система теплого пола не может иметь выше 30°, а для радиаторного контура требуется значительно большая температура.
• С дополнительным теплообменником. Это способ, когда теплоноситель из котла циркулирует по малому кругу, а снаружи имеется еще один теплообменник, где тепловая энергия передается на другу. жидкость, непосредственно циркулирующую в системе. Такой вариант встречается редко, и применяется там, где нужны разные виды теплоносителя (с разной температурой замерзания).

Выбор нужного варианта зависит от конфигурации и состава системы. Чаще всего используется прямое подключение, которое отличается простотой и надежностью.

От чего не зависит

Схема обвязки не зависит от типа котла и вида используемого топлива. Для всех видов и конструкций котлов используются одинаковые способы обвязки, независимо от способа монтажа (напольный или настенный), от вида топлива (газ, пеллеты, электроэнергия или дизельное топливо) и т.п.

Для сложных систем на стадии проектирования иногда вносятся незначительные поправки, но они не играют решающей роли и не меняют общего принципа.

Единственное отличие, которое возможно — это обвязка для одно- и двухконтурных котлов, когда либо есть, либо не имеется линии ГВС.

Сильные и слабые стороны системы отопления с электрокотлом

Прежде чем принять решение на монтаж электрического котла, надо взвесить все «за» и «против». Вариант вынужденной установки, когда нет доступа к иному виду топлива, мы не рассматриваем. Предположим, что выбор свободный.

Преимущества:

• Относительная ценовая доступность оборудования. Разумеется, есть модели эконом класса, и «навороченные» системы с полной автоматикой и управлением по сети «Интернет». Но в целом, подключение электрического котла доступно семье, которая в состоянии содержать частный дом.
• Быстрый и недорогой монтаж. Тем более, что эти работы можно выполнить самостоятельно. Собственно, об этом расскажет наш материал.
• Компактность оборудования. Система отопления электрическим котлом занимает места не больше, чем проточный водонагреватель на кухне.
• Практически бесшумная работа (за исключением самых недорогих моделей).
• 100% пожаробезопасность (при соблюдении Правил устройства электроустановок), нет открытого огня — нет предпосылок к возгоранию. Соответственно отсутствует копоть и другие побочные эффекты, возникающие при горении любого пламени.
• Нет риска отравления угарным газом (и природным, как в случае применения газового котла).
• Полная экологическая безопасность.
• Схема отопления с электрокотлом предоставляет возможность полного контроля за процессом, с применением автоматики. Вплоть до дистанционного управления с интеграцией в систему «умный дом».
• В принципе, не требуется согласование с органами контроля (например, газовый котел запрещено устанавливать своими руками).

Недостатки:

В первую очередь, стоимость эксплуатации. Безусловно, ее можно нивелировать качественной теплоизоляцией помещения, энергоэффективным проектом, использованием экономичных «ночных» тарифов. Но при любом раскладе, и законном использовании, это самый дорогой вид отопления.

• Ограничения по лимитам технических условий. Мощность котла подбирается в соотношении 10 кВт на 100 м². Это условный расчет, разные модели имеют иной коэффициент. Но проблема ограничений по электрическому вводу имеется. Если ваш вводной щиток рассчитан на 10–15 кВт, монтаж полноценного электрокотла будет под вопросом.
• Влияние на общую домовую электросеть. При включении нагревательных элементов возможны небольшие «просады». Это решаемый вопрос: стабилизаторы, трансформаторные развязки и пр. Но проблемка имеется.
• Относительная опасность использования. Если схема подключения электрического котла выполнена с нарушениями ПУЭ, существует реальная опасность поражения электротоком. Впрочем, это не должно стать препятствием при выборе системы обогрева. Опасность не больше, чем при использовании бойлера.
• Некоторые модели требуют особого теплоносителя (специальные солевые растворы). Это влечет за собой дополнительные расходы. Кроме того, такие системы нельзя использовать как источник горячего водоснабжения, разве что в бойлерах косвенного нагрева.

После принятия решения, приступаем к выбору модели.

Виды энергосберегающих котлов

Выбирая устройство для отопления частных домов, дач, офисов, магазинов, аптек и других производственных, нежилых и подсобных помещений все чаще предпочтение отдают энергосберегающим электрическим котлам отопления. И это оправдано – стоимость энергетических ресурсов постоянно растет, поэтому применение экономичных энергосберегающих котов позволит экономить на оплате счетов за электроэнергию.

Спрос на них постоянно растет, как и на экономичные газовые котлы. Отопительные электрокотлы легко и просто подключаются к различным системам отопления (этажным, центральным, индивидуальным), при этом она может быть смешанного или накопительного типа. Сэкономить на потреблении эл. энергии энергосберегающие электрические котлы помогут и в том случае, если включать их в работу в ночное время, пользуясь двухтарифным счетчиком электроэнергии (стоимость 1 кВт электроэнергии в ночное время гораздо ниже).

С помощью этого видео, можно многое узнать об отопительных котлах, работающих от электричества:

https://youtube.com/watch?v=2M_qMJoszUs

Энергосберегающие отопительные электрокотлы принято классифицировать по следующим признакам:

• типу (электродные, индукционные, ТЭНовые);
• месту установки (напольные и настенные);
• мощности в кВт (от 2 до 120);
• количеству контуров (одно-, двухконтурные);
• способу питания (однофазные, трехфазные).

Применяются энергосберегающие электрические котлы отопления только там, где есть возможность подключения к электрическим источникам питания. Экономичные газовые котлы используются в том случае, если есть возможность подсоединения к газовой магистрали.

Отопление помещений с помощью электрических энергосберегающих котлов электродного типа (их еще называют ионными или ионно-обменными) осуществляется благодаря протеканию электрического тока через жидкий теплоноситель, в качестве которого используется вода (чаще всего), электролит, масло.

Нагрев осуществляется за счет неупорядоченного движения ионов жидкости, движущейся от катода к аноду, при этом их хаотическое движение приводит к быстрому возрастанию температуры теплоносителя. Электрические энергосберегающие котлы для дома ионного типа занимают мало места и считаются лучшими при необходимости отопления площадей до 250 м2 или объемом 750 м3, при этом температура на выходе из котла может достигать 95 0С.

На видео показан смонтированный отопительный экономичный электрический котел, который считается лучшим:

На фото показаны индукционные энергосберегающие электрокотлы, которые в своем устройстве имеют индуктор. С его помощью эффективно нагревается теплоноситель. Отличается от других видов отопительных электрических котлов отсутствием элементов нагрева, что положительно сказывается на его эксплуатации, он, в принципе, не может сломаться и не требует обслуживания в процессе эксплуатации.

Кроме того, внутри электрокотла в процессе работы происходит микровибрация, что не дает образовываться накипи на внутренних элементах котла. Такой отопительный котел не имеет разъемных элементов, что значительно продлевает его срок службы.

Цена на энергосберегающие электрические котлы этого типа довольно высокая и превосходит стоимость экономичных электродных электрокотлов других моделей в несколько раз. Но цена оправдана, т.к. такой электрический котел имеет большой срок службы и не нуждается в обслуживании в процессе эксплуатации.

На фото изображен ионный экономичный электрический котел, котел привлекает свои дизайном.

У ТЭНовых электрических котов теплоноситель нагревается от имеющихся в устройстве тэнов, которые подключаются к источнику питания.

На фото показан внешний вид наиболее распространенного электрокотела, имеющего трубчатые нагреватели (ТЭНы). Цена на ТЭНовые котлы не высокая, т.к. их выпускают многие производители и конкуренция заставляет искать пути удешевления продукции, которая не отражается на качестве работы электрического котла.

Правила установки

Плюс такого оборудования в том, что для него не нужно получать разрешение в соответствующих органах. Установить его можно своими руками и при этом не потребуется изучать техническую литературу и покупать дорогостоящий инструмент.

Основное требование при монтаже отопительных агрегатов на твердом топливе — наличие отдельного помещения. Тт котлы при работе в любом случае будут выделять копоть, дым и угарный газ. В жилых или даже подсобных помещениях им не место.

При оборудовании котельной следует придерживаться следующих правил:

1. Топка котла должна располагаться на расстоянии более 1 м от стены.
2. В стене на высоте 50 см от пола и 40 см от перекрытий нужно смонтировать вентиляционные шахты.
3. В котельной нельзя хранить твердые и жидкие материалы, способные легко воспламеняться.
4. Площадка под зольником закрывается большим металлическим листом.

Также в месте монтажа отопительного оборудования нужно оборудовать проем для вывода дымохода. Размеры проема и конфигурацию трубы можно узнать в документации к оборудованию. После монтажа дымохода все стыки нужно тщательно закрыть герметиком.

Завершение монтажа отопительной системы

На этапе, когда завершено подключение электрокотла к системе отопления и электросети, выполняют следующие действия:

• проверяют исправность арматуры трубопровода, находящегося перед прибором. Для этого ее переключают из положения «закрыто» в «открыто» и обратно;
• трубопроводную арматуру теплового генератора, работающего на электроэнергии, переводят в положение «закрыто». В этом же режиме должна быть установлена арматура систем водоснабжения и отопления;
• на трубопроводах, подающих холодную воду к нагревательному котлу, необходимо открыть запорную арматуру. При использовании электрической отопительной системы не следует применять незамерзающие жидкие теплоносители, поскольку они негативным образом влияют на функционирование оборудования. В их составе имеются компоненты, которые со временем приводят к износу резиновых элементов. Для отопительной системы следует применять воду, имеющую минимальный показатель жесткости;
• перед входом в прибор на обратном трубопроводе необходимо поставить грязевик или фильтр или обе эти детали;
• после наполнения отопительной системы теплоносителем, нужно проверить ее герметичность.

Схема подключения электрического котла к сети

Перед тем, как подключить электрический котел отопления, следует учесть, что подключение электрического котла к сети должно осуществляться посредством проводки из меди. Сечение провода должно быть не меньшего размера, чем тот, который указан в документе, который прилагался к устройству. Электрические соединения устройства внешнего типа должны быть произведены через специальные выводы для кабелей. Эти выводы должны располагаться в нижнем левом углу. Здесь же должна находится и латуниевая клемма заземления с болтом размера М6.

Схема подключения силовых кабелей

Во время того, как проводится врезка электрокотла в систему отопления и установка заземления, нужно проследить за тем, чтобы между металлическим корпусом устройства и болтом из латуни был обеспечен хороший и надежный контакт. Перед тем, как соединить болт с рамой устройства, нужно хорошенько зачистить место соединения.

Если электрическое отопление планируется быть организованным для здания с большой площадью, то во время покупки оборудования нужно выбирать такое, которое предусматривает возможность установки каскада. Для того чтобы устройства нормально работали в каскаде, клеммы управляющего устройства должны быть соединены с тем агрегатом, который является управляемым. В случае если руководство системной установки осуществляется посредством регулятора комнатного типа, то контакты управления необходимо соединить с клеммами управляющего аппарата.

Схема электрической системы отопления двухэтажного дома

Аппарат необходимо осмотреть визуально и убедиться в том, что он находится в правильном положении, давление воды в системе находится в норме, а также присоединены все коммуникации. Все это определяется в документации агрегата.

После этого схема установки электрического котла отопления предполагает осуществить следующие действия:

• Необходимо проверить на исправность трубопроводную арматуру, находящуюся перед агрегатом. Для этого нужно переключить ее из положения «закрыто» в «открыто», и наоборот.
• Вся трубопроводная арматура электрического теплового генератора переводится в положении «закрыто». Также в это положение необходимо перевести трубопроводную арматуру системы водоснабжения и системы отопления.
• На тех трубопроводах, которые подводят холодную воду к агрегату, нужно открыть запорную арматуру. Если используется электрическая система отопления, то не рекомендуется использовать для нее незамерзающие жидкости. Это объясняется тем, что они обладают свойствами, которые могут повлиять на работу оборудования негативным образом. Незамерзающие жидкости имеют состав, который может привести к старению или быстрому износу резиновых компонентов.
• Нужно установить грязевик или фильтр перед входом в агрегат на обратном трубопроводе. Можно установить и оба этих элемента.
• После того, как отопительная система наполнится полностью водой, необходимо проверить, насколько она герметична.

Когда монтаж электрокотла с радиаторами отопления завершен, нужно проверить, насколько работоспособны датчики системы. К таким относятся такие датчики, как: регулятор температуры, датчик давления воды, сигнальные и управляющие компоненты агрегата, датчик температуры аварийного типа.

Во время ремонта отопительного агрегата или во время неблагоприятных монтажных условий можно подключить электрический отопительный аппарат посредством резиновых шлангов.

Для отопительной системы необходимо использовать воду с минимальным показателем жесткости. Тогда срок службы ТЭНов может быть значительно продлен.

Преимущества и недостатки электрических котлов Protherm Скат

Протерм Скат отличается рядом преимуществ перед другими видами отопления:

• не осуществляет вредных выбросов в атмосферу, так как не имеет продуктов горения, поэтому данный вид отопления можно назвать экологически чистым;
• электрокотел — доступный вид отопления. Применяется там, где нет возможности подключиться к сетевому газу или может стать альтернативной формой отопления;
• не нуждается в систематическом обслуживании, в отличие, например, от газовых или твердотопливных моделей;
• бесшумная работа;
• есть регулятор уровня тепла;
• способен адаптироваться к отечественной воде не лучшего качества;
• устойчив к перепадам напряжения;
• снабжен несколькими видами защиты.

Наряду с достоинствами отмечаются некоторые недостатки:

• электрический котел Protherm Скат нуждается в подключении через стабилизатор;
• не способен выполнять свою работу при отключении сетевого электричества.

Особенности работы твердотопливного котла

Как и любое другое оборудование, данный вид нагревателя имеет свои плюсы и минусы.

Положительные стороны:

1. Не требуют подключения к сети электроснабжения, то есть считаются автономными системами.
2. Доступная цена оборудования.

Принимая во внимание низкую стоимость топлива, использование данного вида котлов считается экономически обоснованным. К минусам можно отнести следующие:

К минусам можно отнести следующие:

1. Требуется противопожарная защита прилегающих к агрегату поверхностей.
2. Управление процессом горения довольно сложное.
3. Отсутствие автоматической подачи топлива, хотя при желании этот вопрос можно решить.
4. Желательно обеспечение низкой влажности в помещении, где хранится твердое топливо.

Принцип работы ТТКО прост: при сгорании в топке дрова или другое сырье выделяют некоторое количество тепла, которое, в свою очередь, нагревает воду, циркулирующую в трубопроводах. Образующиеся при этом продукты горения, удаляются из оборудования через специальные устройства: газы — через дымоход, минеральная часть (зола и сажа) — через зольник и сажесборник.

Особенности расположения обвязки котельного оборудования

• группа безопасности устанавливается за отопительным агрегатом, так как на этом отрезке контура при прекращении циркуляции наблюдается точка наивысшего давления рабочей среды;
• циркуляционный насос располагается перед котлом, в точке контура с минимальной температурой теплоносителя;
• расширительный бак устанавливается с выдержкой расстояния двукратного значения напора насоса, если располагается до него, в случае же размещения после – дистанция должна быть равна восьмикратному значению напора насоса.

В электрокотлах последнего поколения все элементы обвязки зачастую встроены в конструкцию.

Базовые принципы подключения твердотопливного агрегата

Это устройство представляет собой герметичный бак, отделяющий отопительный агрегат от потребителей. Когда теплоноситель имеет высокую температуру, буфер поглощает излишнее тепло, а после остывания котла отдает его системе отопления

Базовые принципы подключения твердотопливного агрегата Рассматривая, как правильно подключить твердотопливный котел, необходимо обратить внимание на базовые элементы обвязки, обеспечивающие безопасность функционирования теплогенератора. Постепенно прогревается все отопление, и клапан полностью перекрывает байпас — весь теплоноситель циркулирует через агрегат

Для более экономичной работы системы в неё нередко встраивают тепловой аккумулятор.

Для справки. Дрова распределяются так: сначала дуб, потом береза, ольха, тополь.

Эффективность эксплуатации твёрдотопливных агрегатов и электрических котлов в паре доказана практикой — взаимодействие этих приборов дает больший комфорт и гарантирует надёжность теплоснабжения. Оба котла оснащаются отключающими термостатами, чтобы они могли работать, замещая друг друга. Это приведет к автоматическому пуску горелки газового агрегата, поскольку его циркуляционный насос работает постоянно. Циркуляция жидкости в системе обеспечивается двумя гидронасосами по одному на каждый из котлов. Применение этого метода первичных и вторичных колец позволяет обходиться без электронных приборов. Как подключить твердотопливный и газовый котлы в одну систему!

Нюансы работы

Двухтрубная система с нижней разводкой и принудительной циркуляцией. Что представляет собой электрический котел, можно увидеть на фото.

Лучше чтобы он был немного уже основной магистрали. Для повышения эффективности систем отопления в быту используют либо тепловые аккумуляторы, либо байпасы.

Обязательные элементы обвязки Электродному или индукционному котлу для безопасной работы водяного контура требуется следующий набор дополнительного оборудования: Обвязка и схема подключения электрического котла отопления Спецпредложение!

Сами ТЭН подключаются к сети следующим образом: перемычкой соединены по одному из концов каждого из трубчатых электронагревателей, к оставшимся трем свободным поочередно подключаются фазы: L1, L2 и L3. С особой внимательностью следует отнестись к установке заземления: неопытные владельцы часто присоединяют его к нулевой фазе проводки.

Общие особенности электрических котлов

Любая система отопления состоит из трех базовых компонентов: источника тепла — в этой роли может выступать котел, печь, камин; теплопередающей магистрали — обычно в этом качестве выступает трубопровод, по которому циркулирует теплоноситель; нагревательного элемента — в традиционных системах это классический радиатор, преобразующий энергию теплоносителя в тепловое излучение. И это не связано с затратами на оборудование и монтаж, это связано со стоимостью электроэнергии.

В одной из статей мы рассказывали, что устройство твердотопливного котла может иметь конструктивные отличия. Есть разные методы монтажа, которые несколько отличаются по своему принципу работы. После подключения аппарата к системе отопления, переходят к реализации электрической части схемы, в которую входят УЗО и автоматический выключатель определенных технических характеристик.

Как выглядит обвязка электрокотла отопления?

Если установить прибор в отдельном помещении, кВт каждый месяц будут тратиться впустую. Они идут вдоль несущих стен дома, от котла до месторасположения крайней батареи. Генератор искры работает совместно с газовым клапаном и является неотъемлемой его частью. Затем, он поступает в большой контур, в задачи которого входит обогрев всего здания. Естественно, между патрубками входа и выхода теплоносителя в радиатор должен быть соединительный участок.

Схема аварийной обвязки котлов Подача воды из водопровода в систему используется довольно редко, так как является малоэффективной. Со временем на трубчатых нагревателях возникает накипь, из-за чего мощность оборудования уменьшается, а вероятность перегрева ТЭНов увеличивается. Если у вас недостаточно времени или вы не уверены, что сможете сами сделать все правильно, лучше не начинайте обвязку, полагаясь лишь на свою интуицию и видео в интернете. Как правильно подключить, какую схему использовать?
Чем топить дешевле? Поставил 4 котла!

Плюсы и минусы

К плюсам следует отнести:

• Появляется возможность подачи тепловой энергии в помещения посредством циркуляции теплоносителя.
• Становится возможной организация ГВС.
• Некоторые модели котлов лишены встроенных циркуляционных насосов. Обвязка позволяет использовать внешние устройства, полностью решающие проблему.
• Повышение эффективности и экономичности работы котла и всей системы в целом.

Недостатками обвязки можно считать:

• Необходимость тщательного проектирования отопительного контура.
• Приходится выполнять комплекс сложных и трудоемких работ.
• Для обвязки приходится привлекать опытных специалистов.

Несмотря на существование некоторых недостатков, работа системы без обвязки невозможна. Поэтому основной задачей становится грамотное проектирование и качественная работа монтажников.

ОБРАТИТЕ ВНИМАНИЕ!

Все попытки минимизировать трудозатраты или финансовые расходы в данном случае опасны — они могут привести к разрушению или непроизводительной работе системы.

Когда соединяют твердотопливный и электрический котел в одной системе?

Электрокотел и твердотопливный котел в одной системе ставят ради того, чтобы первый сглаживал неудобства от пользования вторым. Как правило, при таком сочетании твердотопливный котёл является основным, а электрический – вспомогательным. Наоборот бывает, но редко.

Какие же удобства от добавления в систему электрокотла?

Не секрет, что время топки твердотопливного ограничено горением топлива. Ложась с вечера спать в тёплом доме, к утру можно проснуться в остывшем. Тогда из-под одеяла придётся выбираться, как прыгать в холодную воду. Вот тут-то и поможет электрокотёл, который, включившись в заданное время к нашему пробуждению, нагонит в доме температуру.

Наличие электрокотла позволит хозяевам даже зимой съездить в отпуск, на выходные или в командировку без боязни, что трубы и радиаторы замёрзнут и полопаются. То же можно сказать о домах с временным проживанием. Электрокотёл будет включаться по сигналу от комнатного термостата и поддерживать в доме плюсовую температуру.

Электрокотлом можно топить в межсезонье – осенью и весной, когда сильно натапливать не имеет смысла, а лишь поддерживать нормальную жилую температуру.
