Варианты отопления частного дома своими руками

Основные этапы при монтаже отопления частного дома

Определившись со схемой системы отопления, выбрав тепловые приборы и трубы можно приступить к монтажу отопления. Рассмотрим на примере монтажа с применением панельных стальных радиаторов.

Весь работу можно разделить на несколько основных этапов:

  1. Установка радиаторов.
  2. Монтаж труб и подключение радиаторов.
  3. Подключение котла.

Установка радиаторов

Монтаж отопления в частном доме начинается с установки всех радиаторов. Для этого распакуйте прибор, защитную пленку при монтаже не следует удалять до окончания работы. Установите заглушку и кран Маевского в зависимости от способа подключения. Оставьте два отверстия открытыми для подключения к трубам подачи и обратке.

Способы подключения радиаторов в зависимости от типа циркуляции

Рекомендуется при двухтрубной системе, даже при наличии циркуляционного насоса, сделать уклон. Используя водяной гидроуровень, отметьте уровень во всех комнатах, где будут находиться радиаторы, и котельной. Проверьте уровень подоконников во всех комнатах и выберите самый маленький, что позволит разместиться батарее под подоконником.

Теперь можно отметить положение верхней точки батареи, начиная с самой крайней. Последняя батарея должна быть выше всех, остальные по убыванию должны находиться не много ниже. Котел должен находиться ниже всех точек.

Это облегчит работу циркуляционного насоса и позволит системе работать, при отсутствии электричества.

Если система рассчитана только на принудительную циркуляцию, то уклонов делать не надо.

Для установки радиаторов:

  • выносятся под первым подоконником отметки верха радиатора;
  • по лазеру (уровню) выносятся отметки остальных приборов в помещении;
  • после размечаются середины подоконников;
  • устанавливаются кронштейны на батарею;
  • производится разметка крепления кронштейнов к стене;
  • выполняются отверстия для крепления;
  • закрепляются к стене кронштейны;
  • прибор навешивается на кронштейны;
  • проверяется уровнем его горизонтальное расположение.

Подключение радиаторов

После установки всех радиаторов выполняется установка всей арматуры приборов. Далее выполняется монтаж труб, согласно схеме подключения. В случае выполнения скрытия трубопроводов отопления устраиваются в нужных местах штробы для монтажа (радиаторы демонтировать со своих мест).

Подключение радиаторов

Затем приборы вновь навешиваются на свои места. Выполняется пайка трубопроводов из полипропиленовых труб от дальнего радиатора к котлу. По окончании работ, желательно выполнить проверку системы. Для этого потребуется насос опрессовочный с рабочим давлением до 6 атмосфер;

Подключение котла

Последним этапом монтажа отопления — это подключение котла. Первым делом монтируем отопительный котел.

Подключение двухконтурного газового котла:

Подключение двухконтурного газового котла

Далее, в зависимости от типа котла могут, выполнены следующие действия:

  • выполняется монтаж проектного оборудования (коллекторы, расширитель и т.д.);
  • выполняется обвязка котла, применяются только металлические трубы, монтируется все оборудование по проекту (обратные клапаны, манометры, группа безопасности и т.п.);
  • проводится испытание системы отопления, удаляется воздух из каждого радиатора через краны Маевского. Давление около 1,5 бар.;
  • проверяются все элементы на возможность протечек;
  • удаляется теплоноситель из системы для удаления возможной грязи;
  • снова заполняется система, давление около 1,5 бар;
  • приглашаются специалисты газовой службы, производится проверка и запуск котла (при использовании котла на твердом топливе эта работа выполняется самостоятельно);
  • систему отопления можно эксплуатировать.

Отопление дома без газа

Если к загородному дому невозможно подвести газ, то у владельца остается лишь два выхода: использовать электричество, что очень дорого, либо делать ставку на традиционные твердые виды топлива: дрова, уголь, торф. Ими вполне можно топить котел (специально предназначенный для таких видов «грязного» топлива), вписанный в одну из представленных выше типовых схем. Отопление без газа – трудоемкий процесс, который отличается рядом недостатков, о которых несложно догадаться. Единственный плюс – низкая стоимость топлива. Ну и, конечно, нельзя исключать использование печи. Этот традиционный для деревенских жителей способ создания благоприятных температурных условий особенно удобен для тех, кто не планирует постоянно жить в загородном доме.

Итого, отопление без газа может проводиться с использованием следующих решений:

  • за счет котлов на твердом или жидком топливе, включенных в систему водяного или воздушного отопления, либо же при использовании печей и каминов;
  • за счет электрических котлов в водяной/воздушной СО или электрооборудования, напрямую преобразующего электрическую энергию в тепловую

Отопление электричеством

К большинству загородных домов проведено электричество, что позволяет использовать электроэнергию для работы двух разновидностей отопительных систем. Например, отопление частного дома электричеством может происходить по одной из указанных выше схем (т.е. используется водяное отопление), в которых в качестве нагревательного элемента для теплоносителя задействуется электрический котел (бойлер). Плюсы такой системы очевидны: бесшумность работы, высокая степень автоматизации, точная регулировка мощности котла и температуры в помещениях, экологичность и отсутствие необходимости в дымоходе – на этом положительные отзывы заканчиваются. Среди минусов самый значительный – высокая стоимость электроэнергии, предпосылок для снижения которой пока не наблюдается (скорее напротив).

Если же рассматривать по большей части электрическое отопление, где имеет место редкое использование СО, то в этом случае оптимальным вариантом будет задействовать конвекторы, инфракрасные обогреватели (мобильные установки, в которых идет прямое преобразование электрической энергии в тепловую). Они позволяют быстро прогреть отдельное помещение за небольшой промежуток времени. Стоит понимать, что такое электроотопление целесообразно использовать лишь для отдельных помещений, а его эффективность во многом определяется мероприятиями по утеплению дома. Какие негативные отзывы о нем можно встретить? Многим не нравится, что электрооборудование заметно «сжигает» кислород: в хорошо нагретом помещении душно, требуется проветривание, что определенным образом сказывается на микроклимате.

Печное отопление

Сегодня в качестве основной СО печи используют сравнительно редко. Понимая всю сложность эксплуатации , чаще всего отдают предпочтение более удобным решениям, о которых мы писали выше. Но это не значит, что для частного дома можно забыть о печном отоплении! И если возведение кирпичной печи необходимо планировать еще на этапе проектирования, то обычную металлическую буржуйку можно установить в любом доме в любое время. Вот только нужно учитывать, что отопить таким образом получится лишь незначительную часть – одно-два помещения. Лучше всего, если печь будет использоваться на тот случай, когда основная система выйдет из строя.

Почему в качестве постоянного решения печи не подходят? Во-первых, дрова, уголь, торф – все это грязные виды топлива. Сгорают они быстро, да и сама печь требует постоянного присмотра. Во-вторых, твердое топливо нужно где-то хранить, и под это «где-то» нужно выделить внушительную площадь, оборудовать ее должным образом – защитить от дождя и снега. В-третьих, качественные печи стоят очень дорого, но это не избавит вас от периодической чистки дымоходов и т.п. приятных мелочей.

В заключение статьи

Перед выбором какой-то определенной системы для своего дома постарайтесь в первую очередь уделить внимание мероприятиям по утеплению стен, пола, крыши и т.д. Это поможет существенно сократить бюджет на саму СО, а также энергоносители, которые потребуются для ее функционирования

А какой будет система отопления – это уже решать вам в зависимости от ваших предпочтений и возможностей! В следующей статье мы поговорим об еще одной важной системе для частного дома — локальной канализации

Основные виды обогрева

Отличие всех существующих систем зависит от разных критериев. Место установки, площадь обогрева, технические особенности разводки и монтажа. В частых случаях на вид конструкции влияет способ подачи энергоносителей и, конечно, общая стоимость всего комплекса отвечающего за отопление частного дома. Современные энергосберегающие технологии предлагают широкий выбор различных систем отопления, с применением передовых разработок. В данной статье представлены популярные, распространённые виды, систем обогрева, применяемые практически в каждом доме.

Водяное отопление

Среди всех вариантов самым популярным считается обогрев с применением жидкости (воды) в качестве теплоносителя. Преимущества классического вида водяного отопления были выявлены в процессе долголетнего применения. Технические характеристики системы позволяют её эксплуатацию в различных условиях. Как в промышленных зданиях, так и в постройках частного сектора, квартирах, офисах. Все это можно реализовать своими руками. Основные преимущества:

  • Одинаковый режим температуры во всех помещениях.
  • Продолжительность срока эксплуатации.
  • Возможность использования разных материалов труб, метизов (полипропилен, металл).
  • Бесшумность работы.
  • Экономия топлива, простое обслуживание.

Отдельными элементами конструкции данного варианта являются электрический, многофункциональный или газовый котёл. Так же применяются угольные котлы. С их помощью вода нагревается и разносится по трубам (циркуляция замкнутого вида) к батареям. Так передаётся тепло нагретой жидкости в помещения. Для удобства эксплуатации, применяются несколько подвидов. О них поговорим ниже.

Воздушное отопление

Данный тип обогрева был известен и применялся еще в древние времена. Нагретый воздух с помощью системы воздуховодов подавался в помещение, тем самым обогревая его. В современном исполнении это распространённый способ отопления помещений с большими площадями. До недавнего времени он использовался только в производственных цехах, спортивных сооружениях, общественных помещениях. Но развитие современных технологий позволяет применять воздушный способ и в частных домах.

Нагрев и подача воздушной массы в помещения осуществляется калориферами. В больших цехах это специальные установки, обеспечивающие нагрев и постоянную циркуляцию воздуха определённой температуры. Местный вариант предусматривает использование воздушно-отопительных приборов небольшой мощности. Обычно это, тепловые пушки, тепловентиляторы. Устройства достаточно мобильны и используют в качестве основного нагревателя различные способы конструкций (электрические тены, топливные горелки и др.).

Эксплуатация воздушного отопления требует жёсткого соблюдения правил пожарной безопасности и основных требований гигиены. Второе предусматривает наличие фильтров очистки воздуха, проточной вентиляции, воздуховодов, воздушных занавесов и других элементов. А так же постоянный контроль, над системой воздуховодов в целом.

Обогрев на базе электричества

Данный вид отопления работает на принципе преобразование электрической энергии в тепло. Основным источником тепла, являются электрический котёл или различные нагревательные устройства (приборы). Котлы применяются в водяных системах, считаются экологически чистым способом обогрева. Отдельные приборы имеют свои конструкции:

  • Конвекторы электрические.
  • Завесы воздушные.
  • Масляные радиаторы с тэнами.

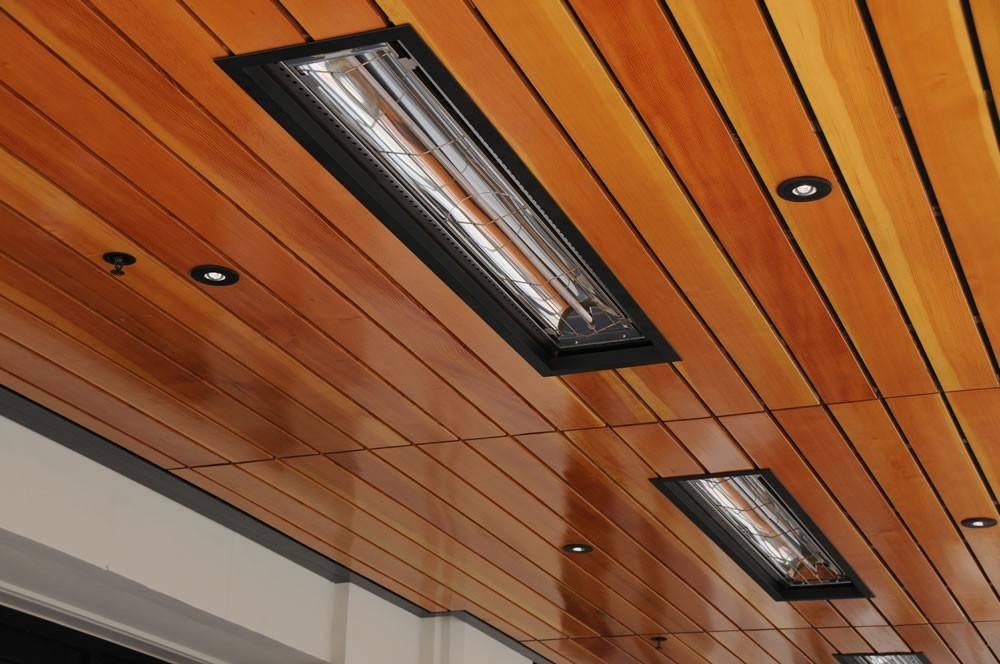

  • Инфракрасные излучатели (УФО), теплый пол.
  • Тепловентиляторы, тепловые пушки.

Применение разных модификаций зависит от места установки, площади обогрева, условий эксплуатации. Электрические конвекторы, масляные радиаторы хорошо подходят при обогреве квартир или частных домов. Это касается устройств УФО и тёплых полов. Все перечисленные способы экономичны (при условии доступной цены на электроэнергию) и не требуют привлечения для нескольких видов энергоносителей, можно использовать только электричество.

Отопление по типу энергоносителя

Типовая котельная с двумя котлами. Слева установлен электрический котел, справа газовый

Любой вид отопления частного дома отличается по способу «производства» тепла. Каждое устройство в процессе нагрева использует различные компоненты энергоносителей. В зависимости места установки, технических параметров помещения, здания, подводки самого источника питания принято использовать несколько видов топлива. Питание отопительных устройств, отличается видом топлива и методом подводки.

Сюда входят следующие варианты:

  • Газовое;
  • Твердотопливное;
  • Электрический котёл.

Применение газового отопления (пропан-бутан) предусматривает использование специального оборудования и дополнительных систем (котлов, АГВ), что обеспечивает правильную дозировку, безопасную подачу и распределение топливной смеси в процессе выработки тепла (горении). Газовое отопление дома считается эффективным способом нагрева со сравнительно небольшой стоимостью.

Твердотопливный способ нагрева, включает использование в качестве энергоносителей уголь, дрова, прессованных брикетных изделий. При этом используются особые конструкции котловых устройств, адаптированных для таких условий эксплуатации. В зонах, где затруднена подача газа или электричества это единственный альтернативный вариант осуществить обогрев жилища.

Работа электрического отопления дома заключается в использовании электроэнергии сети. Данный вид обогрева устанавливается в местах присутствия токовых сетей. Не требует дополнительных источников питания, достаточно экономичный и экологически чистый способ. В качестве нагревающих элементов применяют электрические тэновые блоки.

Какие существуют варианты отопления?

На сегодняшний день оно может быть реализовано одним из следующих способов:

  1. Печное. Обогрев дома осуществляется при помощи печи.
  2. Водяное. Теплоносителем в данном случае является вода, которая курсирует по системе.
  3. Электрическое. Электроэнергия преобразуется в тепло и согревает дом.
  4. Газовое. Используется газовый котел.
  5. Комбинированное. Включает в себя элементы разных систем отопления, объединенные воедино.

Печное отопление

Раньше обогрев дома, за неимением других вариантов, выполнялся при помощи печи. Печь достаточно долговечная, она может прослужить несколько десятилетий без перекладки. Однако этот вариант отопления имеет ряд недостатков:

  1.  Постоянная необходимость в топливе – дровах. Заготовка дров – это очень затратная и утомительная необходимость.
  2.  Чтобы прогреть большой холодный дом зимой, необходимо потратить очень много времени и топить печь практически круглосуточно.
  3.  Протопка печи возможна только при непосредственном участии человека, потому что если пустить дело на самотек, возможны неприятности.
  4.  В различных частях дома уровень теплоты может очень сильно  различаться: возле самой печки будет максимальный уровень тепла, чуть дальше будет прохладно, в отдаленных углах будет совсем холодно.
  5.  В холодные поры года и суток печка нуждается в постоянной протопке, потому что когда печь не топится, дом быстро выстуживается.

В современном мире печное отопление используется все реже и вытесняется другими видами.

Газовое отопление

Реализуется, когда нет возможности сделать водяное отопление. Газовые котлы обладают высоким КПД (80-90%), однако из-за немалой стоимости газа во многих странах мира их использование не слишком целесообразно. Газовые котлы имеют широкое распространение в России и некоторых странах СНГ, где все еще относительно невысокая стоимость газа.

Электрическое отопление

Рисунок 2 – Система с электрическим котлом

Такой вариант является самым легкореализуемым. Однако стоимость всей системы будет высока, ведь электроэнергия – один из самых дорогих ресурсов, которые применяются для отопления. В случае применения электрического котла для отопления нужно, чтобы в частном доме на постоянной основе было 3 фазы напряжения без просадок и перебоев электроснабжения. Несколько рискованно иметь такой вариант отопления в зимнее время, если вдруг в дачном кооперативе на полдня отключат электроэнергию, что порой случается. Так что это не самый популярный вариант.

Водяное отопление

Из всех соображений это оптимальный вариант для частного дачного дома. Он используется повсеместно в городах в домах существующего жилого фонда. Теплоносителем здесь является вода. Этот вариант относительно дешев в реализации, имеет срок службы около 50 лет, обеспечивает жильцов теплом. Возможна гибкая регулировка отопления: на теплое время года оно отключается полностью, осенью при опускании среднесуточной температуры ниже +7 градусов включается, чтобы обеспечить комфортную температуру в квартирах в районе +21-+25 градусов, при сильном похолодании отопление включается на полную мощность, чтобы обеспечить жильцам температуру комфорта. Вышеописанный механизм запускается в домах с водяным отоплением без индивидуальных терморегуляторов, установленных в квартирах. Если в квартире стоит такой регулятор температуры, то у жильцов и вовсе есть большие возможности регулировки температуры в квартире: при помощи поворота регулятора можно выбирать количество отдаваемого батареей тепла.

Способы подключения радиаторов

Если выбрано двухтрубное или трехтрубное отопление, батареи нужно подключать точно по схеме. Если здание имеет большую площадь, то для проведения монтажных работ лучше вызвать специалистов.

Существует несколько способов подключения:

  1. Боковое. Вода в радиатор заходит и выходит с одной стороны. В тех секциях, которые расположены дальше от точки подключения, равномерность прогрева нарушается.
  2. Верхнее. Такой тип подключения приведет к тому, что нагреваться будет только верхняя половина батареи. Если в системе предусмотрено верхнее подключение, то приобретать нужно предназначенные для него батареи, которые оснащены заглушкой, перенаправляющей жидкость в нижнюю часть.
  3. Нижнее. Тут тоже исключается полное прогревание всей площади батареи, так как основной поток жидкости двигается в нижней части.
  4. Диагональное. Предложенный способ подключения позволяет распределить горячую жидкость равномерно.

Последний вариант идеально подходит для двухтрубной системы.

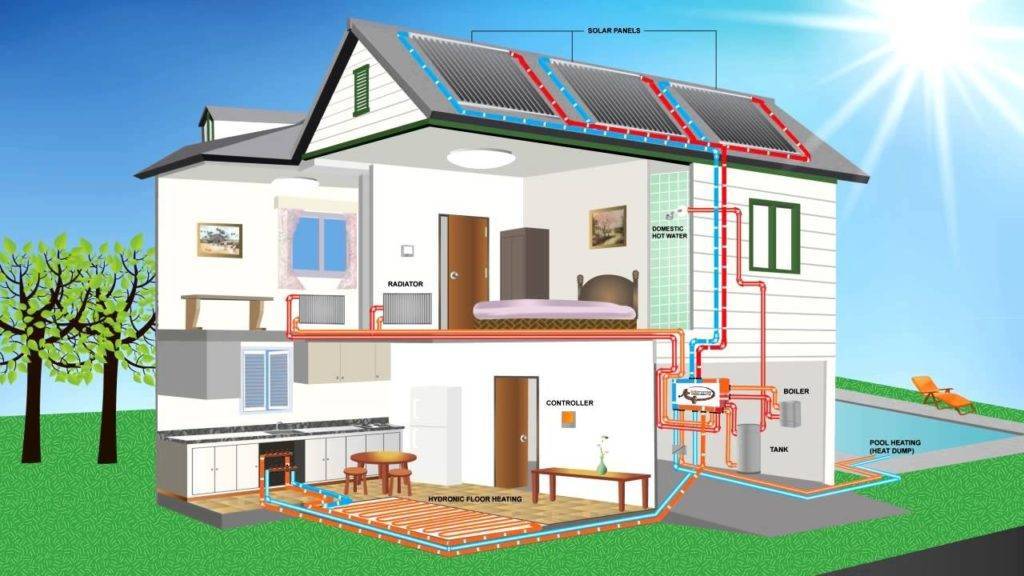

Водяное отопление частного дома своими руками схемы

Коллекторная схема отопление в частном доме своими руками

Отопление при помощи воды отличается высоким качеством и простотой организации среди остальных типов обогрева. Системы разнятся видом топлива, на котором работают: жидком (солярка, мазут); твердом (уголь, торф, древесина); газу или электроэнергии. Рационально подбирать котел, исходя из доступности конкретного вида горючего.

При монтаже водяного обогрева применяют следующие типы труб: медные, стальные, из нержавеющих металлов либо полимерные. Поскольку от выбора материала зависит надежность и прочность системы, рассмотрим все варианты:

  • Стальные трубы отличаются невысокой стоимостью и доступностью, однако они подвержены коррозии. Соединять их рекомендуют при помощи резьбы, так как при сварке места соединения будут ржаветь.
  • Медные трубы характеризуются как самые долговечные и надежные, но довольно дорогие. Соединяют их при помощи пайки.
  • Трубы из нержавеющих металлов будут самыми долговечными, при этом потребуют больших финансовых затрат. Соединяют такие трубы посредством резьбы.
  • Полимерные трубы отличаются небольшой ценой при малой стойкости к перепадам температур. Их можно соединять пайкой либо посредством резьбы.

Водяное отопление отдельного дома, независимо от топлива которым нагревается теплоноситель, может быть одноконтурным и двухконтурным. Первый способ позволяет эксплуатировать систему для обогрева помещения либо нагрева воды, тогда как при втором совмещаются обе функции. Довольно практичным является прокладывание двух одноконтурных систем. Такой способ выгоден при подогреве воды в летний период и обеспечивает экономную работу котла.

Коллекторная схема отопление в частном доме своими руками

Системы отопления частных домов различают по типу разводки: коллекторная, однотрубная и двухтрубная.

  • В однотрубной схеме нагретая жидкость, двигаясь, постепенно теряет температуру, вследствие чего последние батареи будут неспособны отопить комнату.
  • Наилучшим образом обогреть коттедж позволит двухтрубная система отопления. Этот способ предполагает подключение к радиатору двух трубопроводных веток. По одной подается нагретая вода, а по другой выводится охлажденная. Ветка с нагретым теплоносителем подводится параллельно ко всем батареям. Установка термостатов по линии подачи горячего теплоносителя перед радиаторами дает возможность регулировать температуру. Потери тепла при использовании данного способы незначительны.
  • Коллекторная система считается самой передовой на данный момент. Она функционирует следующим образом: от коллектора ко всем радиаторам отходит 2 трубы (по одной поступает горячая вода, а вторая служит для возвращения остывшей). Её использование делает возможным регулирование температуры в любом из помещений и позволяет проводить ремонт, не отключая полностью отопление дома.

Расчет отопления подразумевает под собой точное определение необходимой мощности котла. Рассчитывают отопление частного дома по следующей формуле:

W = k*S/10,

где W –мощность, кВт;

k – коэффициент поправки. Чтобы показатель мощности котла можно было рассчитать максимально точно вводятся специальные коэффициенты. Они зависят от общей температуры и погодных условий для различных областей (для Подмосковья и средней полосы России принято использовать коэффициент 1,2-1,5; для Урала и северных регионов 1,5-2; на юге 0,7-1,2).;

S – площадь коттеджа в метрах квадратных.

Рекомендуют к рассчитанному значению добавить 20% запаса производительности. Это позволит на случай сильных морозов не перегружать котел при роботе на полную мощность.

Распространенные ошибки при монтаже отопительной системы

Основные ошибки при монтаже отопительной системы возникают, когда пренебрегают рекомендациями по составлению планов и схем системы отопления и приобретают некачественное оборудование.

  1. Неправильный выбор котла отопления. Котел меньшей мощности, чем необходимо для отопления дома, будет постоянно работать на пределе, а тепла все равно хватать не будет.
  2. Монтаж труб меньшего диаметра или не того материала. В паровом отоплении нельзя использовать пластиковые трубы, рекомендуются медные или из оцинкованного металла. Для водяных систем подойдут любые виды труб.
  3. Установка расширительного бака недостаточного объема. Лучше взять емкость с запасом для приема обратки.
  4. Установка маломощного циркуляционного насоса. Такой насос не сможет обеспечить нормальное давление в системе.
  5. Неправильный монтаж или отказ от установки запорно-регулирующей арматуры. Краны, задвижки, предохранительные клапаны нужны для обеспечения безопасности работы системы.
  6. Неверный выбор отопительных приборов. Также как и трубы, радиаторы нужно подбирать с учетом особенностей системы.

Элементы отопительной конструкции

Чаще всего дома в частном секторе обогреваются с помощью водяного отопления. Выбор на этот вид отопления падает из-за универсальности. Теплоноситель поставляет тепло во все комнаты здания. А сам теплоноситель нагревается одним из возможных энергоносителей. Водяные котлы позволяют организовывать комбинированную подачу тепла с применением двух либо трёх разновидностей:

  • трубопроводной сети, которая включает арматурные изделия и приборы;
  • теплоносителя;
  • приборов отопления: контурные элементы «тёплого пола», обвязка дома трубами или радиаторы.

Чтобы регулировать теплоноситель, выполнять обслуживание отопительной сети, используется запорно-регулирующая арматура и дополнительные элементы.

Дополнительно присутствуют такие элементы:

  • расширительная ёмкость;
  • насос для циркуляции воды;
  • гидравлический разделитель;
  • буферный бак;
  • коллектор-распределитель;
  • бойлер прямого нагрева;
  • средства и приборы-автоматы.

Из физики нам известно, что, нагреваясь, вода расширяется. Когда пространство замкнуто, то полученному дополнительному объёму жидкости деться некуда. Чтобы соединения в сети от превышенного давления не разорвались, и нужен расширительный бак. Ёмкость, принимающая излишки воды, выпускается мембранного типа.

Чтобы теплоноситель принудительно циркулировал, монтируют в сеть насос. Если установлено два и больше контуров, то применяют столько же перекачивающих приборов.

Распределительные коллекторы монтируются в отопительных сетях с тёплыми полами. Они применимы и тогда, когда используется подключение радиаторов по лучевой схеме.

Ёмкость со змеевиком (бойлер) – в нём от теплоносителя нагревается вода для потребностей ГВС. Чтобы контролировать температуру и напор в сети, устанавливают манометры и термометры. В качестве приборов автоматизации выступают датчики, регуляторы температуры, контроллеры.

Порядок проведения работ

Если все готово, можно приступать к монтажу. Вот основные его этапы:

Установка котла

Подключение теплогенератора к системе газоснабжения может осуществлять только сотрудник газового хозяйства, но все остальное пользователь вправе сделать самостоятельно. Прежде всего, нужно правильно выбрать место для котла. Он должен стоять поближе к дымоходу, так чтобы длина соединяющей их трубы не превышала 25 см. Площадь поперечного сечения дымохода должна быть не меньше, чем у дымоотводящего патрубка котла.

Объем помещения должен составлять не менее 15 куб. м, а при мощности котла свыше 75 кВт – по 0,2 куб. м на каждый киловатт.

Схема отопления с газовым котлом

В помещении должно быть окно, минимальная площадь которого определяется из расчета 0,03 кв. м на каждый куб. м объема.

В котельную должен поступать свежий воздух – непосредственно с улицы либо через соседнее помещение, например, через кухню.

Подключать полимерные трубы непосредственно к котлу нельзя. Между ними и теплогенератором должен быть металлический участок длиной не менее 3 м.

Разметка

Перед тем как продолжить монтаж системы отопления, нужно отметить на стенах местоположение крепежных элементов и отверстий для пропуска труб.

Разметку отверстий под кронштейны радиаторов удобнее всего наносить при помощи шаблона.

Если предполагается использовать секционные радиаторы большой длины, то кронштейны нужно располагать не только с краю, но и посредине, чтобы избежать провисание прибора с его последующей деформацией и разгерметизацией.

Установка оборудования и монтаж трубопроводов систем отопления

Рассмотрим монтаж системы отопления из полипропиленовых труб. Перед навешиванием радиатора на стене можно закрепить лист фольги, которая уменьшит теплопотери за счет отражения инфракрасного излучения. Еще один полезный прием – установка над радиатором плавно изгибающегося жестяного козырька, который облегчит нагретому воздуху выход из-под подоконника.

Циркуляционный насос устанавливают на линии «обратки» перед самым котлом. Здесь теплоноситель является наиболее холодным, а значит, насос прослужит дольше.

Этот участок хорошо подходит и для мембранного расширительного бака. Последний очень не любит турбулентность, и как раз перед циркуляционным насосом она почти никогда не наблюдается.

Воздухоотводчик устанавливается в самой высокой точке контура.

Готовая отопительная система с трубопроводом

Соединения в полипропиленовых и металлопластиковых трубопроводах выполняются разными способами. Детали из полипропилена свариваются, для чего их нужно разогреть на специальном инструменте, называемом в обиходе паяльником или утюгом.

Время выдержки строго регламентировано и зависит от диаметра детали и толщины ее стенки. После разогрева одна из деталей одевается на другую и по мере остывания они образуют прочный сплав.

Ни в коем случае нельзя сваривать полипропиленовые трубы между собой встык, без применения муфты. Такое соединение не выдержит внутреннего давления и очень быстро даст течь.

Для присоединения металлопластиковой трубы к арматуре или радиатору на ней необходимо закрепить фитинг. Фитинги бывают двух видов:

  1. Обжимные: самый доступный, а соответственно, и самый популярный вариант. Деталь состоит из штуцера, разрезного кольца (сухаря) и накидной гайки. Первой на трубу надевается гайка, затем – сухарь, после чего в нее вводят штуцер. Теперь сухарь нужно надвинуть на штуцер, а следом за ним – накидную гайку, которая при этом навинчивается на имеющуюся на штуцере резьбу. Затягивать гайку нужно до того момента, пока не услышите четырехкратное поскрипывание материала. У обжимных фитингов есть существенный недостаток: время от времени их приходится подтягивать, иначе они начнут подтекать. По этой причине их нельзя замуровывать в стены.
  2. Пресс-фитинги: более дорогая, но зато и гораздо более надежная разновидность. Фитинг имеет гильзу, которая обжимается специальными клещами вокруг штуцера после надевания на него трубы. При таком исполнении протечки исключены, так что трубы с пресс-фитингами можно безбоязненно прокладывать скрытым способом.

Перед протяжкой трубы через отверстие в стене ее конец следует обмотать полиэтиленовой пленкой во избежание попадания внутрь мусора.

Собранную систему нужно подвергнуть испытанию давлением – опрессовке. Для этого используют ручной или электрический опрессовщик. С его помощью в системе на несколько часов создают давление в 1,5 – 2 раза выше номинального.

Если за время испытаний показания манометра не изменились, значит, протечки отсутствуют.

Схемы монтажа системы отопления в частном доме

На практике применяются два вида систем – схем (или видов разводки труб), а именно:

  • однотрубная;
  • двухтрубная.

Каждая из них имеет свои преимущества, недостатки и используется в разных случаях.

Однотрубная система

Этот тип разводки более дешевый и простой. Система строится в виде кольца – все батареи соединяются последовательно друг с другом, и горячая вода движется от одного радиатора к другому, затем попадает снова в котел.

Как видно на рисунке, все батареи соединены последовательно, а теплоноситель проходит каждую из них.

Эта схема отопления весьма экономична в своем исполнении, ее просто монтировать и проектировать. Но в ней присутствует один существенный недостаток. Он настолько весомый, что многие отказываются от такой разводки и предпочитают более дорогую и сложную – двухтрубную. Проблема в том, что по мере продвижения теплоносителя он будет постепенно остывать. До последней батареи вода будет поступать чуть теплой. Если же увеличить мощность котла, то первый радиатор будет слишком сильно нагревать воздух. Такая неравномерность распределения тепла и заставляет отказываться от простой и дешевой однотрубной системы.

Можно попробовать выйти из сложной ситуации, увеличив количество секций последнего радиатора, но и это не всегда эффективно. Отсюда напрашивается вывод, что однотрубную разводку можно использовать в том случае, когда количество соединенных последовательно батарей составляет не более трех.

Некоторые выходят из ситуации следующим образом: подключают к котлу насос, тем самым заставляя воду двигаться в принудительном порядке. Жидкость не успевает остывать и проходит через все радиаторы, почти не теряя температуры. Но и в этом случае вас ждут некоторые неудобства:

  • насос стоит денег, а значит, растут затраты на установку системы;
  • увеличивается потребление электроэнергии, так как насос работает от электричества;
  • если отключат электричество, то не будет давления в системе, а значит, не будет и тепла.

Вывод. Однотрубная система эффективна лишь для маленьких домиков с 1-2 комнатами, где используется небольшое количество радиаторов. Несмотря на свою простоту и надежность, она не оправдывает себя в загородных домах, где нужно устанавливать более трех радиаторов на всю жилую площадь.

Двухтрубная система

Горячая вода подается по одному трубопроводу, а остывшая – по другому. Таким образом обеспечивается равномерное распределение тепла по всем батареям.

Такая разводка отопления в частном доме будет намного эффективнее и лучше однотрубной. Хотя она и дороже в исполнении, и сложнее в монтаже, но позволяет равномерно распределять тепло по всем батареям, что поможет создать комфортные условия. В отличие от однотрубной, в этой разводке труба с горячей водой подводится под каждый радиатор, а остывшая жидкость спускается по обратной линии в котел. Так как теплоноситель подается сразу на все батареи, то и последние нагреваются одинаково.

Эта система не намного сложнее первой, придется покупать большее количество материалов, так как подводить трубы придется к каждому радиатору.

Двухтрубная система может работать по двум схемам:

  • коллекторной;
  • лучевой.

Лучевой вариант разводки более старый. В этом варианте подающая труба устанавливается в верхней точке дома, после чего делается разводка труб на каждую батарею. Благодаря такой конструкции схема и получила название – лучевая.

Первая схема работает следующим образом: на чердаке необходимо установить коллектор (специальное устройство, состоящее из множества труб), который распределяет теплоноситель по трубам отопления. В этом же месте нужно установить запорную арматуру, которая будет отсекать контуры. Такая конструкция достаточно удобная, она облегчает ремонт всей линии и даже отдельного радиатора. Схема хотя и надежна, но у нее есть один существенный недостаток – сложный монтаж с большим количеством материалов (запорные арматуры, трубы, датчики, устройства контроля). Коллекторная схема разводки труб отопления схожа с лучевой, но более сложная и эффективная.

В отличие от однотрубной системы, двухтрубная не нуждается в дополнительной принудительной циркуляции теплоносителя. Она и без насоса показывает высокую эффективность.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
