Арматура для отопления: что это такое, запорная регулирующая продукция для систем горячего водоснабжения, виды регулировочных изделий

Виды

На рынке сантехники можно встретить термостатические краны для радиаторов разной конструкции. Виды термостатов можно подразделить по назначению, типу исполнения, системе отопления, виду вещества в сильфоне, типу управления и материалу изготовления.

Назначение

Приборы бывают:

  1. Смесительные – перемешивают два потока теплоносителя различной температуры;
  2. Разделительные – направляют теплоноситель по разным потокам;
  3. Переключающие – меняют направление потоков.

Тип исполнения

Строение конструкции термоголовки соответствует каждому виду установки. Приборы по этому признаку различают, как:

прямые вентили для установки на трубы параллельные полу;

осевые термостаты устанавливают на трубы, выходящие из стены;

угловые приборы монтируют на трубы перпендикулярные полу;

трёхходовые термоголовки применяются для подмеса горячей воды к основному потоку теплоносителя;

Система отопления

Термостаты различают на модели для двух систем подключения радиаторов – это приборы для однотрубных и двухтрубных систем подсоединения к батареям. Однотрубная схема – это последовательное соединение приборов отопления.

При двухтрубной схеме подключения каждый радиатор автономен, имеющий подачу теплоносителя и обратку. О том, как монтировать термостаты на обеих системах будет рассказано ниже.

Вид вещества в сильфоне

Термостаты изготавливают с тремя видами расширителя. По этому признаку приборы различают на:

  1. Газовые;
  2. Жидкостные;
  3. Парафиновые.

Самыми надёжными и долговечными являются вентили с газовым сильфоном. На нижней ступеньке качества находятся приборы с парафиновыми термоэлементами. Жидкостные клапаны занимают среднее положение в этом рейтинге.

Управление

По способу управления термоголовки подразделяются на приборы:

  • механические;
  • автоматические;
  • электронные;
  • с выносным термодатчиком.

Механические

Этот вид приборов можно с натяжкой назвать терморегулятором. Принцип действия ручного регулятора схож с работой обыкновенного водопроводного крана. Головка, поворачиваясь по резьбе вентиля, двигает шток вверх или вниз.

Таким образом, в ручном режиме регулируют интенсивность потока теплоносителя, поступающего в радиатор. В отличие от крана термоголовка изменяет величину проходного отверстия в вентиле плавно, что придаёт настройке особую точность.

Автоматические

Это самый распространённый и популярный вид термоголовок, их принцип действия и устройство описано выше. Регулировка температурного режима происходит за счёт изменения объёма сильфона синхронизированного с движением штока.

Ниже будут даны характеристики автоматическим термоголовкам с наполнением сильфонов газом, жидкостью и парафином.

Электронные

Из-за особенностей устройства электронные термостатические головки значительно больше по размеру своих аналогов. Электронный прибор оснащён автономным питанием в виде двух батареек.

Движением штока клапана управляет микропроцессор, подавая команды микродвигателю. В корпус термоголовки встроен жидкокристаллический дисплей. На экран выводится много дополнительной информации.

Также головка является программатором. С помощью программного обеспечения можно устанавливать температурные режимы приборов отопления по часам, времени суток, дням недели и месяца.

Например, когда днём жилище остаётся без людей, экономно будет понизить температуру воздуха в помещениях, а также в ночное время суток. Также поступают на время отсутствия жильцов по причине многодневного отпуска.

С выносным термодатчиком

Термоклапан с выносным термодатчиком востребован тогда, когда нужно зафиксировать температуру воздуха в определённом месте помещения. Например, для определённых грядок в теплице, или сушилки в мастерской. Сам датчик представляет собой капсулу, заполненную жидкостью с высоким коэффициентом расширения.

Датчик соединён капиллярной трубкой с термоголовкой. При нагреве жидкость в трубке давит на шток вентиля, и поток теплоносителя в радиатор перекрывается. При охлаждении происходит отбор жидкости, и шток поднимается вверх.

Материал изготовления

Изготавливают регулировочные клапаны для радиаторов из металлов стойких к коррозии. Материалами для изготовления термостатов являются нержавеющая сталь, бронза и латунь с гальванизированным покрытием из хрома и никеля.

Вентили из нержавейки являются самыми дорогим изделиями. В основном на рынке встречаются латунные и бронзовые приборы.

Какой бывает регулирующая арматура

Производятся различные виды (или правильнее — разновидности) регулирующей арматуры. Из четырех основных типов трубопроводной арматуры в этом качестве используются три — клапаны, краны и дисковые затворы. Только относящиеся преимущественно к запорной арматуре задвижки для регулирования применяются ограниченно. В ряде нормативных документов специально оговаривается нежелательность использования запорной арматуры в качестве регулирующей. Но, как известно, правил без исключений не бывает.

Регулирующая арматура может быть реализована в виде регуляторов. Хотя считать регуляторы самостоятельным типом регулирующей арматуры по конструкции затвора неправильно, поскольку тип арматуры определяется направлением перемещения запирающего или регулирующего элемента относительно потока рабочей среды. А регуляторы ─ это устройства, в которых один из перечисленных выше типов арматуры (например, клапан) является всего лишь частью конструкции.

Основной «массив» регулирующей арматуры формируют регулирующие клапаны, нередко являющиеся наиболее значимым и дорогостоящим элементом контура регулирования.

Регулирующие клапаны могут быть предназначены для выполнения конкретных задач. Например, т. н. дыхательный клапан (другие названия ─ впускной клапан, выпускной клапан) служит для герметизации емкостей, содержащих газ, воздух или пар, обеспечивая поддержание в пространствах этих емкостей заданных параметров давления. С помощью редукционного клапана за счет увеличения гидравлического сопротивления осуществляется снижение рабочего давления в системе.

Существует большое разнообразие конструкций регулирующих клапанов. Они могут иметь один затвор — односедельный клапан или проходное сечение, образованное двумя и более последовательно расположенными на одной оси затворами, ─ многоступенчатый клапан, например, регулирующий двухседельный клапан.

В получающих все большее распространение клеточных клапанах затвор выполнен в виде неподвижной детали, которую из-за наличия в ней профилированных отверстий для пропуска рабочей среды называют клеткой. Перемещающийся внутри клетки плунжер изменяет суммарную площадь открытых сечений этих отверстий, что позволяет клеточному клапану эффективно выполнять регулирующие функции.

Золотник ─ запирающий элемент затвора клапанов, обеспечивающий регулирование расхода рабочей среды, ─ может быть тарельчатым, поршневым (цилиндрическим), сферическим, игольчатым. В последнем случае регулирующий клапан носит название игольчатый клапан.

В качестве регулирующей арматуры применяют обладающие целым рядом преимуществ дисковые затворы. Они требуют мало места для установки, обеспечивают высокую производительность, не приводят к потере давления, с металлическим уплотнением могут применяться в широком диапазоне температур, имеют сравнительно небольшую стоимость.

Хорошо подходят для регулирования вязких жидкостей и пульп шаровые краны. Для управления регулирующей арматурой используются разные приводы: пневматические, гидравлические, электрические.

Перепускные отопительные клапаны

Нередко во время работы теплоснабжения происходит превышение температурного режима. Это провоцирует рост давления и как следствие – разрушение компонентов системы. Для своевременного удаления части теплоносителя необходим перепускной клапан для отопления.

Конструкция перепускного клапана отопления

Принцип работы этого компонента прост – на седло байпасного клапана в системе отопления постоянно воздействует давление теплоносителя. Когда усилие пружины будет меньше, чем внешний напор – происходит смещение штока и вывод некоторой части горячей воды. После стабилизации давления седло возвращается в исходное положение.

Есть два вида регулирующих клапанов отопления – с постоянным значением давления срабатывания и возможностью ручной установки этого параметра. Для автономных систем теплоснабжения рекомендована установка второго типа, так как их можно адаптировать под любые параметры.

Клапан давления для отопления выполняет следующие функции:

  • Уменьшает гидравлическую нагрузку на циркуляционный насос,
  • Предотвращает появление ржавчины. При превышении температуры происходит выделение кислорода. Он является основной причиной окисления металлических компонентов отопления,
  • Снижает уровень шума теплоснабжения. Без клапана давления для отопления может увеличиться циркуляция воды и как следствие – повысится вибрация и шум.

Этот элемент устанавливается только для закрытых систем. В гравитационном отоплении клапан давления для теплоснабжения не нужен. В случае превышения температурного режима расширение теплоносителя компенсируется с помощью открытого расширительного бака.

Типы

Запорная арматура на отопление делает эффективной работу всего оборудования, входящего в систему, в значительной степени экономит энергетические и материальные ресурсы. Она устанавливается между радиаторами или трубами и бывает нескольких типов:

  • шаровые краны с различной резьбой;
  • запорные клапаны;
  • поворотные затворы;
  • фланцы и фитинги;
  • обратные клапаны;
  • задвижки.

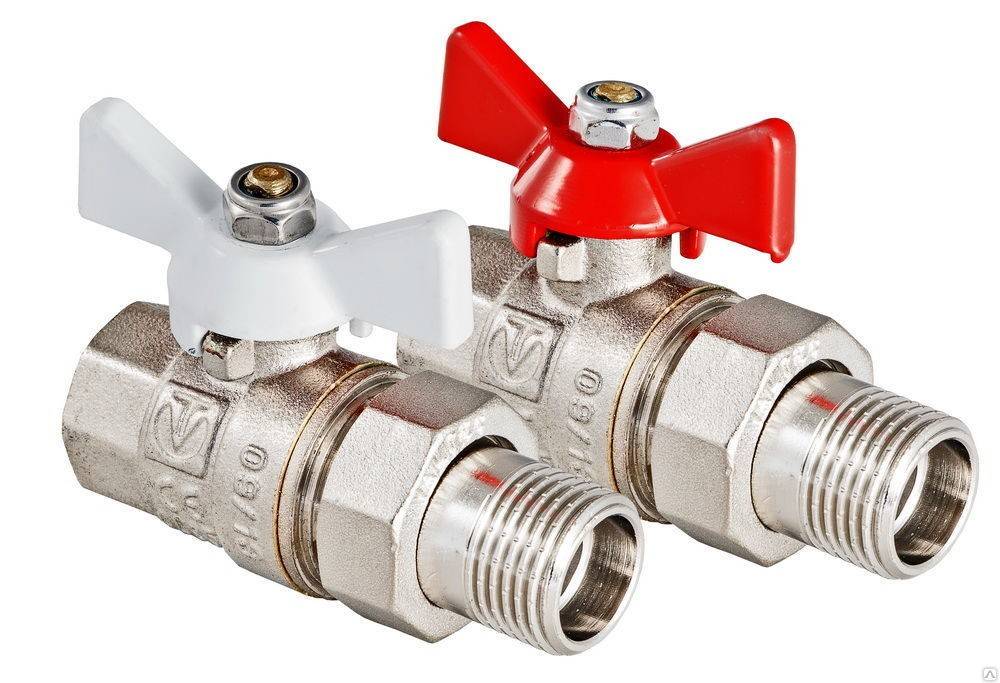

Краны шаровые

Для удобства подключения радиаторов системы отопления выбирают краны шаровые из латуни. Подобная запорно-регулирующая конструкция выпускается с внутренней резьбой, накидной гайкой, воздуховыпускным устройством и заглушкой. Последние две применяются в тех случаях, когда нужно удалить воздух из системы или, наоборот, запустить в нее. Шаровые краны используются также при монтаже манометра.

Подобные устройства оснащены полнопроходными шарами. В каждом из них установлена особая система, которая защищает корпус от повреждений при замерзании воды и противодействует распространению бактерий, появляющихся в результате застоя жидкости в трубопроводе.

Большинство моделей шаровых кранов снабжены уплотнительными кольцами, которые контактируют друг с другом, а не с поверхностью корпуса. Благодаря этому повышается износостойкость всего крана. Запорно-регулирующая деталь этого типа содержит на корпусе важные сведения, касающиеся ее монтажа.

Запорные клапаны

Для подключения или отключения отдельного радиатора (с целью его демонтажа или профилактики) в системе отопления без ее опорожнения используют запорные клапаны. Они бывают двух видов: прямые и угловые. Изготавливают такие устройства из латуни с покрытием из никеля.

Некоторые модели комплектуют спускным краном (также изготовленным из латуни), с его помощью удаляют воду из радиатора или заполняют его жидкостью.

Шланговая насадка такой конструкции может поворачиваться в любую сторону.

Затворы поворотные

Это запорно-регулирующая арматура, выполненная в форме диска. Элемент поворачивается вокруг оси, расположенной перпендикулярно или под углом к направлению движения теплоносителя. Поворотные затворы используются не только в отопительных системах, но и для водоснабжения.

Обратные клапаны

Подобные устройства используются для защиты системы от непредвиденных нагрузок, регулировки потока теплоносителя в трубопроводе. Они могут монтироваться в разных местах. Муфтовые клапаны из латуни имеют резьбу и прокладку, расположенную с входной стороны. Вся конструкция работает на пружине, которая держит шток. Он, в свою очередь, при некотором давлении утапливается, тем самым давая проход теплоносителю. Служит такое оборудование долго, стоит недорого.

Для подключения системы отопления используют обратные клапаны из латуни, с пружиной из нержавейки и пластиковым штоком. Устанавливают их в контур после циркуляционного насоса. Максимально допустимая температура для подобных механизмов — 120 °С.

Также такие элементы могут быть установлены на резервуары с высоким давлением.

Фланцы

Эти соединительные детали используют для подключения арматуры к трубам, соединения отдельных частей трубопровода, монтажа дополнительного оборудования. Выпускают их в форме диска или кольца с отверстиями. По форме они бывают плоские или воротниковые (с выступом, впадиной, шипом, пазом).

Изготавливаются из стали. Отличаются долговечностью, широким диапазоном температур, прекрасными противокоррозионными свойствами.

Фитинги

Фитинги – это соединительные элементы для трубопровода системы отопления. К ним относят:

  • муфты (не изменяют направление трубопровода, имеют разные диаметры выходов);
  • угольники (меняют направление на 45-90°);
  • тройники (конструкции с 3 выходами для объединения труб различного диаметра под разными углами);
  • крестовины (для 4 перпендикулярных друг другу труб или расположенных под определенным углом);
  • заглушки (одеваются на конец трубы).

Задвижки

Конструкция этой детали включает в себя металлический корпус, управляющий рычаг, дисковый затвор. Подобный механизм снабжен запирающим элементом, расположенным перпендикулярно потоку теплоносителя. Регулирующая функция этого элемента не предусмотрена. Он работает в 2 положениях: «открыто» или «закрыто».

Сечение задвижек почти совпадает с диаметром труб. Такие элементы отличаются простотой конструкции, малым уровнем гидравлического сопротивления. Применять их особенно выгодно в магистральных трубопроводах.

На сегодняшний день все чаще для отопительных систем выбирают пластиковые и металлопластиковые трубы, соответственно, с ними используют полипропиленовую арматуру для радиаторов отопления. Она ставится на каждый элемент системы отдельно.

Что такое регулирующая арматура

Запорная регулирующая арматура выполняет две функции. Первая – это регулировка температуры или гидравлического сопротивления. Вторая – полное перекрытие циркуляции. Особенность этого вида арматуры заключается в конструкции вентилей. При вращении ручки шток жмет на заслонку, которая перекрывает путь жидкости. Степень перекрытия может быть разной.

К запорно-регулирующей арматуре для отопления относятся:

  • термостатические вентили;
  • термоголовки;
  • балансировочные вентили;
  • трехходовые и обратные клапаны.

Данный вид вентилей может работать как в ручном, так и автоматическом режиме. Это позволяет поддерживать в помещении требуемый микроклимат, независимо от погоды. Автоматизированные системы широко используются для отопления нового поколения – умный дом.

Регулировка температуры

Запорно-регулирующая арматура для воды в системе отопления выполняет функцию терморегулятора. Чтобы в помещении всегда была одинаковая температуры перед каждым радиатором нужно установить термостатический вентиль. Они есть ручные и полуавтоматические. Последние могут работать в ручном режиме, а после установки на них термостатической головки или сервопривода переходят в автоматический режим.

Внутри термоголовки есть сильфон с рабочим веществом.

Контроль показателей температуры осуществляется посредством термодатчиков. Они бывают встроенными или выносными и могут снимать показания степени нагрева воздуха или воды. Например, трёхходовой клапан устанавливается на подаче и соединяется байпасом с обраткой. Выносной термодатчик устанавливается за клапаном на подаче. Датчик снимает показания температуры воды и если она слишком горячая, то трёхходовой клапан подтягивает теплоноситель из обратки. Если вода слишком холодная, то подпитка из обратки уменьшается.

Это позволяет одновременно эксплуатировать высокотемпературное и низкотемпературное отопление от одного котла. Узел подмеса устанавливается перед коллектором отопления, если петель тёплого пола больше одной. Если же контур ТП всего один, то узел подмеса можно устанавливать непосредственно на патрубки отводов от главной магистрали.

Регулировка гидравлического сопротивления

Гидравлическое сопротивление – это та сила, с которой нужно бороться воде во время циркуляции

Жидкость всегда течет по пути наименьшего сопротивления, поэтому важно соблюдать диаметры труб при монтаже. Если какая-то часть контура имеет слишком высокое гидравлическое сопротивления, то теплоноситель туда просто не потечет

Соответственно, отрезок системы отопления перестанет греть

Соответственно, отрезок системы отопления перестанет греть.

Балансировочный клапан для бытовой батареи.

Каким должно быть гидравлическое сопротивление рассчитывается на этапе проектирования системы отопления. Этим занимаются инженеры-теплотехники. Они используют специальные программы или же пользуются таблицами Exel собственной разработки. Все данные заносятся в проект. В обозначении запорной регулирующей арматуры на чертежах есть информация для настройки балансировочных вентилей.

Например, в проекте указано, что радиатор должен иметь сопротивление 2 единицы. При монтаже балансировочного вентиля нужно посмотреть в паспорт изделия. Там указано сколько нужно сделать оборотов штока, чтобы достигнуть необходимого значения сопротивления. Вентили всегда устанавливаются за радиатором. Регулировка осуществляет один раз.

Регулировка циркуляции теплоносителя

В системах отопления с принудительной циркуляцией установка запорной регулирующей арматуры позволяет направлять теплоноситель в нужное русло. Для этого используются обратные клапаны. Он пропускает воду только в одном направлении.

Его конструкция достаточно простая:

  • корпус;
  • заслонка;
  • пружина;
  • шток.

Выбирать обратный клапан нужно исходя из температурного режима системы отопления и рабочего давления. В автономных контурах давление составляет 2-2,5 атмосферы, в центральных сетях может достигать 10-12 атмосфер.

Устанавливаем клапан правильно

Чтобы не наделать ошибок при выборе и установке обратного клапана в нужное место системы отопления, прислушайтесь к простым рекомендациям:

  1. Во избежание паразитных потоков в соседних ветвях ставьте изделия лепесткового либо тарельчатого типа. Первые предпочтительнее, поскольку не создают повышенного гидравлического сопротивления.
  2. В байпасном узле самотечной системы используйте шариковый клапан, обладающий практически нулевым сопротивлением.
  3. Для подпитки выбирайте элемент с тарельчатым затвором, рассчитанный на высокое давление.Изделия с гравитационным поворотным затвором всегда ставятся горизонтально пробкой кверху
  4. Лепестковый клапан гравитационного типа всегда монтируется горизонтально. Причем головка сервисной гайки должна стоять вертикально, иначе затвор не закроется и станет пропускать теплоноситель в обратную сторону.
  5. Не приобретайте арматуру в чугунном корпусе. Она тяжелее и менее надежна в работе.
  6. Правильность монтажа сверяйте по стрелке на корпусе клапана, указывающей направление протока воды.
  7. Нельзя ставить арматуру с пружинным запором в схему с естественной циркуляцией – самотек остановится из-за высокого сопротивления.

Тарельчатые и лепестковые затворы нуждаются в периодическом обслуживании и очистке. Если под уплотнитель седла попадут твердые частицы или отложения, невозвратный клапан потеряет герметичность. Лучший способ прочистки – снять элемент и продуть прилегающие поверхности компрессором.

Как работает запорные и регулирующие краны?

В большинстве случаев запорно-регулирующая арматура находит свою работу на трубопроводах, где требуется контроль объема подачи горячей и холодной воды и давления в системе. Кран обычно имеет рукоятку с перемещением на четверть оборота реже на пол-оборота, чтобы легко переключаться из открытого положения в закрытое положение в случае выполнения таких работ, как устранение течи, выполнение иных ремонтных работ.

Для вентильных устройств необходимо повернуть рабочий маховик или колесо на несколько оборотов вокруг оси, до тех пор, пока запорный механизм не ляжет на седло и не перекроет поток. Запорная арматура не дает широкой возможности контролировать поток воды или давление, которое максимально в открытом положении. Располагается запорная арматура между источником, центральным распределительным пунктом воды (газа) в доме или ином здании и системой распределения внутри отдельного помещения.

Запорные клапаны используются как отсекающие поток устройства, они обеспечивают перекрытие потока. Их устанавливают до и после таких элементов, как: бойлер, насосы, фильтры, теплообменники, резервуары для горячей воды для бытового потребления, распределители напольного отопления. Кроме того, в этих установках имеются специальные запорные клапаны, имеющие отличную форму для использования («прямые» или угловые), которые позволяют отключать любой радиатор во время технического обслуживания или ремонта, не затрагивая другие радиаторы в установке центрального отопления.

Виды запорной, регулирующей и запорно-регулирующей арматуры

  • Краны. Чаще всего стандартные водопроводные краны диаметром от трех восьмых до одного, полутора дюймов. Обычно это шаровые или вентильные краны на вводе в квартиру, отдельные помещения.
  • Вентили (клапаны). Применяются там же, где и краны, но также могут устанавливаться на трубах диаметром до полутора-двух дюймов, могут устанавливаться на внутридомовых распределительных сетях.
  • Задвижки – устройства для использования на магистральных трубопроводах, диаметром от двух дюймов и более.
  • Заслонки. Применяются на магистральных трубопроводах горячего и холодного водоснабжения, отопления.

Вид запорно-регулирующей арматуры, обеспечивающей регулирование заданных технологическими условиями и параметрами состояний рабочей среды, расхода, а также для поддержания необходимого давления системы в проектных пределах называется регулирующей арматурой.

Это может быть:

  • регулирующий клапан, способный уменьшить или увеличить поток жидкости или газа;
  • запорно-регулирующий клапан, который помимо регулирования может обеспечить полное запирание системы;
  • смесительный клапан, который может обеспечить смешение нескольких потоков в заданной пропорции;
  • регулятор давления прямого действия, устройство, которое используется, если необходимо обеспечить точное регулирование или поддержание давления в системе;
  • регулятор уровня жидкости или газа чаще всего с обратной связью по уровню расхода или иным параметрам.

Функциональное предназначение устройств

Арматура на сети водопровода устанавливается не только в каждом доме, но и в каждой квартире. Она служит для регулировки давления во внутри домовом водопроводе и распределения воды по всем помещениям квартиры, где это предусмотрено проектом.

Смотреть видео

Обучающий фильм о запорной арматуре » Все о транспорте газа

Такие приборы устанавливаются и в производственных зданиях и помещениях, где использование воды предусмотрено технологией производства, а также для санитарно-технических нужд. Для этой цели применяются трубы из специальных материалов, отличных от тех, которые применяются в жилищном строительстве.

Запорная арматура для водопровода функционально предназначена для того, чтобы запереть жидкость в трубе и, при необходимости, подать ее к месту назначения в нужном количестве.

Материалом для изготовления запорных механизмов могут быть различные вещества, но чаще других это такие, как:

  1. Чугун различных модификаций.
  2. Латунь.
  3. Сталь нержавеющая, способная безболезненно пропускать химически активные жидкости, которые также нередко перекачиваются по трубопроводам.

Где и как используется запорная арматура

Запорную арматуру условно подразделяют на несколько видов в зависимости от сферы использования и конструктивных особенностей:

  1. Специальная. Такие изделия изготавливаются по индивидуальным заказам и могут отличаться от стандартных по размерам и конструкции.
  2. Судовая. Ее применяют для оснащения судов морского и речного флота. Ее отличительной особенностью является повышенная устойчивость к вибрациям и гидроударам.
  3. Общепромышленная. Используется для подачи жидкостей и газов, а также различных химических веществ на большие промышленные предприятия. Способны выдерживать большое давление и температуру.
  4. Промышленная. Обладает высокими техническими характеристиками. Применяется для создания паропроводов, а также контуров отопления.
  5. Сантехническая. Используется в квартирах, частных домах и мастерских.

Принцип действия и конструкция

Принцип действия устройства основан на снижении пропускного отверстия для изменения объемов перемещаемых веществ. Регулирует поток запорный механизм, приводящийся в движение приводом. При необходимости объем перемещаемых веществ снижается, показатели давления уменьшаются.

Стандартный клапан для регуляции водопроводного оборудования и механизмов включает следующие обязательные элементы:

  • корпус;
  • уплотняющий блок, отвечающий за герметичность устройства;
  • узловой механизм запорный;
  • соединительный шток, объединяющий привод и запорный механизм;
  • проходное отверстие;
  • крепежные детали, фиксирующие устройство на трубопроводных путях.

Особенности конструкции определяются видом действующего механизма и типом крепления устройства к трубопроводу в жилом здании либо производственном блоке.

https://youtube.com/watch?v=SVor0KhqDTU

Запорные устройства: классификация и применением

Основные виды запорной арматуры для трубопроводов — задвижки, вентили, клапаны, краны и затворы. Для задвижек характерно движение запирающего элемента под прямым углом к продольной оси трубы, для клапанов — параллельно.

Вентили

Возможно применение вентилей на запорных изделиях диаметром до 0,3 м. Часто они применяются в конечных (тупиковых) участках системы во время ремонта. Запирающий элемент, нередко представляющий собой тело вращения или его часть, поворачивается вокруг оси, расположенной по отношению к оси трубы под произвольным углом. Могут использоваться вентили в качестве не только запорной, но и регулирующей арматуры.

Задвижки

Задвижки — это запорные элементы небольшой длины, предназначенные для работы в системах с малым гидравлическим сопротивлением.

По конструкции они бывают клиновыми (с составным, упругим, цельным клином) и параллельными (шиберными). В системах с небольшим давлением применяются задвижки последнего типа.

Основное предназначение задвижек — выполнять запорные функции; в большинстве случаев как регулирующие элементы они не используются. Во время работы задвижки могут быть выставлены в две возможные позиции: закрыто или открыто.

Лучше всего применять такие элементы в полнопроходных системах, то есть при отсутствии уменьшения сечения труб в патрубках. Например, задвижки идеальны для использования в магистральных трубопроводах, где рабочая среда перемещается непрерывно и с высокой скоростью.

Отличительная конструктивная особенность задвижки – присутствие шпинделя, который, в зависимости от конструкции, выдвигается или нет.

Как уже отмечалось, задвижки бывают двух основных типов: шиберные и клиновые.

В конструкцию шиберных элементов включён металлический клин, при движении разрезающий инородные элементы рабочей среды. Шиберными задвижками оснащаются трубопроводы для фекальных стоков, целлюлозно-бумажного производства и т.д.

В случае же необходимости проведения периодического ремонта элементов системы устанавливают клиновые задвижки, состоящие из чугунного корпуса, внутри которого установлен соединённый с клином вращающийся шпиндель. Клиновые задвижки используют при обслуживании систем транспортировки газов и жидкостей, не реагирующих с материалом изготовления трубопровода. Корпус и крышка таких изделий свариваются из вырезанных из листовой коррозионностойкой или углеродистой стали деталей.

Клапаны

Предназначение клапанов – открываться и закрываться при определённых условиях, например, при достижении какого-либо уровня давления или смене направления движения рабочей среды.

Изделия подразделяют на одно- и двухсёдельные, причём обычно в производстве используется второй тип, одновременно осуществляющий распределительные и регулирующие функции.

Основываясь на направлении протекания рабочей среды, клапаны делят на угловые (направление меняется на 90°), проходные (направление не меняется) и прямоточные (линия движения среды выпрямляется).

Чтобы полностью перекрыть движение потока внутри труб, используют запорные клапаны. Эта арматура обеспечивает максимальную надёжность и герметичность системы.

Если возникает необходимость не допустить смены движения рабочей среды (к примеру, при выходе из строя насоса и повреждении или обрыве несущего канала), используют обратные клапаны.

С помощью регулирующих клапанов можно контролировать количество подаваемой в систему жидкости или газа, изменяя размер входного отверстия.

Запорно-регулирующие клапаны, как ясно из названия, осуществляют одновременно две функции.

Краны

Более универсальный вариант трубопроводной арматуры – краны. Их можно использовать как запорные, регулирующие или распределительные устройства. Подходят краны для любых, в том числе вязких, жидкостей и газов. Ремонт этих приспособлений требует больших усилий и наличия опыта.

Краны состоят из затвора (или пробки) шарообразной, конусообразной или цилиндрической геометрии, с отверстием в центре, и корпуса. Производятся эти запорные элементы из латуни, бронзы, чугуна и стали, а в случае более агрессивных внутренних условий – из фарфора или специального пластика.

Краны принято подразделять на группы в зависимости от:

  • направления движения потока и количества патрубков (проходные, трёхходовые, угловые, многоходовые);
  • принципа движения затвора (с отжимом, или подъёмом, или с вращением, без подъёма, затвора);
  • способа управления (ручные, с электро-, пневмо-, гидроприводами);
  • геометрии затвора (игольчатые, конусные, шаровые, цилиндрические);
  • способа обеспечения герметичности (сальниковые или натяжные).
Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
