Отопление гаража своими руками

Прокачка топлива

Перед самым первым запуском необходимо прокачать топливо. Для этого одновременно нажимаете две нижние кнопки – OK и “стрелка вниз”.

У вас на дисплее загорится надпись “Н” и “OF”.

Переключаете на ON.

После этого толчкообразно со щелчками запускается насос. На экране высвечивается соответствующий значок.

Чтобы выключить прокачку, переведите все в режим OF, нажав стрелку вниз. Первым делом при прокачке идет заполнение фильтра.

В конце концов жидкость в трубке должна достигнуть конца шланга топливоподачи.

Натягиваете и зажимаете его хомутом на соответствующем вводе в печку. По завершении прокачки, переходим к первому запуску.

Что лучше для капитального гаража?

Утепленный гараж из кирпича, бетона или ракушечника обычно хорошо изолирован, поэтому можно сэкономить, обустроив правильное отопление. Чаще всего проектируют водяные системы; воздушные используются реже, но тоже популярны. Если сравнивать эти системы по капитальным затратам, то на первый взгляд воздушная кажется дешевле, но эксплуатационные расходы имеют принципиальное значение, и с этой точки зрения водяная лучше. Правильно спроектированное и качественно смонтированное водяное отопление служит значительно дольше и обходится дешевле.

Обустройство водяного отопления

Начальный этап – проектирование. Необходимо составить чертеж, на котором будут отмечены все элементы, расположение радиаторов, повороты. При установке котла необходимо соблюдать все рекомендации производителя, отмеченные в инструкции. Для батарей с помощью стеновых дюбелей крепят держатели, после чего навешивают радиаторы на высоте 15 см от пола. Трубы соединяются с помощью фитингов.

В монтаже водяного отопления нет особых сложностей, его вполне можно выполнить и самостоятельно. Если же нет нужных навыков, то лучше эту работу лучше поручить специалистам. Если планируется установка газового котла, обязательно пригласите газовщика, не рискуйте, монтируя и подключая оборудование сами.

Воздушные системы обогрева

Принцип работы воздушного отопления базируется на создании теплых потоков воздуха, которые быстро прогревают помещение. Если система смонтирована так, чтобы воздушные потоки поступали в направлении места, где стоит машина, можно добиться эффективного удаления влаги и предотвращения коррозии. Монтаж оборудования для воздушного отопления менее трудозатратен, чем установка водяной системы. Главное, правильно подобрать модель теплового прибора нужной мощности. Чаще всего автомобилисты выбирают для гаражей тепловентиляторы и тепловые завесы.

Инфракрасные электрические обогреватели

Эти приборы пользуются популярностью благодаря способности создавать локальные зоны теплового комфорта, простоте монтажа, экономичному расходу электроэнергии, отсутствию необходимости устанавливать системы дымоотведения и т.п. Приборы не пересушивают воздух, работают бесшумно, прогревают предметы и людей, благодаря чему тепло не рассеивается впустую. Воздух в помещении, отапливаемом инфракрасным обогревателем, прогревается опосредованно – от нагретых предметов. При установке такого прибора следует помнить, что длительное прямое воздействие излучения на лакокрасочные покрытия нежелательно. Главный недостаток все тот же – дороговизна электроэнергии.

Отопление на жидком топливе

В качестве жидкого топлива для отолпения используют дизтопливо или отработанное моторное масло. Делают такие отопители самостоятельно.

Жидкое топливо подается автоматически, устройство получается экономичным из-за малого расхода топлива и его низкой стоимости.

Устройство состоит из двух камер сгорания: в одной горит само топливо, во второй происходит догорание газа.

Есть такие модели в продаже, по стоимости они примерно такие же, как и газовый котел. Расход примерно 1 литр в час.

Плюсы отопления на жидком топливе:

  1. Низкая стоимость топлива.
  2. Не очень дорогой котел.
  3. Высокая эффективность.
  4. Автоматическая подача топлива.

Минусы отопления на жидком топливе:

  1. Запах сгоревшего масла.
  2. Большое количество копоти, трубу нужно чистить часто.
  3. Длина дымохода не менее 4 м, также он должен быть проложен с уклоном.

Современные электрические обогреватели в гараже

Трубопровод, котельная установка и радиаторы запускаются в общую замкнутую цепь. Внутри каждого электрического прибора имеется циркуляционный насос, поэтому угол наклона металлических и пластиковых шлангов не соблюдается.

Техника деликатная и требует квалифицированных настроек. Для ее монтажа обязательно приглашается специалист. Принцип работы котла состоит в том, чтобы нагреть теплообменник и запустить дальнейшую циркуляцию теплой воды по трубам.

Для экономии электроэнергии устанавливается термодатчик, и утепляются плоскости гаражного бокса. Для оптимизации отопления монтируется «теплый пол». Мероприятие эффективное, однако, трудоемкое и затратное.

Требования

Прежде чем приступить к монтажным работам, составляют схему ТП. На её основании определяют требуемое количество материалов, рассчитывают мощность системы отопления. При её проектировании учитывают требования, предъявляемые к устройству тёплого пола и используемым материалам.

Водяные полы:

  1. Нагревательный контур должен отстоять от стен не менее, чем на 15 см.
  2. Согласно СНиП 41-01-2003, п. 6.5.12, температура ТП для помещений с временным нахождением людей не должна превышать 31°С, с постоянным присутствием человека – 25°С.
  3. Согласно СП 41-102-98, перепад температур на разных участках отопительной системы не должен превышать 10°С.
  4. Согласно СП 41-102-98 п. 3.5 а, предельно допустимая температура теплоносителя – 55°С.
  5. Поверхность, на которую укладывают ТП, должна быть ровной. Допустимы перепады в пределах 5 мм. В противном случае высок риск «завоздушивания» труб.
  6. До заливки стяжки по периметру помещения, вокруг колонн и других возвышающихся над нижним перекрытием элементов необходимо проложить демпферную ленту.
  7. В целях предотвращения утечки тепла по направлению к грунту или в нижнее помещение укладывают слой теплоизоляции. Оптимальный выбор – фольгированные материалы толщиной 5-10 мм.
  8. Рекомендуется использовать любой из двух способов укладки петель: «одиночный змеевик» или «спиральная». В первом варианте распределение температуры поверхности пола будет неравномерным. Такой способ оптимален для локального обогрева какого-либо пространства гаража (например, в месте стоянки авто).
  9. Монтаж труб должен осуществляться согласно разметке, нанесённой на теплоизолятор. Для выполнения задачи используют якорные скобы, которые крепят с шагом 30-40 см.
  10. При заливке стяжки давление в трубах должно соответствовать 0,3 Мпа.

Электрические полы:

  1. Нагревательные элементы укладывают на расстоянии не менее 5 см от мебели, стояков централизованной системы отопления, бытовой и иной техники.
  2. Для максимальной эффективности системы ТП, нагревательными элементами должно быть охвачено не менее 70% площади помещения.
  3. Блок управления размещают не ниже 90 см от пола.

Сущность проблемы

По своей сути, любой гараж представляет собой подсобное помещение (как правило, отдельно стоящее) складского типа, но в котором находится автомашина и вещества, относящиеся к легковоспламеняющейся категории. Эти обстоятельства вызывают появление повышенных требований к пожарной безопасности. Естественно, что возникает вопрос, а можно ли вообще разместить котельную в гараже?

Решая данный вопрос, следует разобраться в том, что такое котельная и для чего она устанавливается. Возможна постановка нескольких задач. Чаще всего под понятием гаражная котельная подразумевается котел для обогрева только самого помещения, но иногда котельная в гараже выполняет функции источника теплоносителя для отопления частного дома. Если в первом случае используется небольшой стандартный котел различного типа, то во втором нужны достаточно большие площади и специальное разрешение.

В любом случае, гараж с котельной не запрещается нормативными документами. В то же время он должен соответствовать всем техническим и противопожарным требованиям. Необходимость составления проекта и согласование его с соответствующими организациями зависит от типа и мощности оборудования, вида потребляемого топлива и подключения к централизованным магистралям.

Газовые обогреватели

Газ – один из самых дешевых видов топлива, а оборудование, необходимое для обогрева гаража можно легко найти на рынке.

Природный газ может стать основой для:

  • полноценной отопительной системы с газовым котлом, нагревающим воду, которая циркулирует в трубах;
  • обогрева при помощи тепловой пушки, в которой газ сгорает в специальной горелке, а тепло распространяется при помощи вентилятора;
  • использования каталитического или инфракрасного газового обогревателя, где газ сгорает в керамических сотах, а тепло распространяется по помещению.

Для первого варианта необходимо подключение к магистральному газопроводу, которое осуществляется сотрудниками газовой службы только после подписания ряда документов и оплаты стоимости врезки.

Этот вариант использования газа самый сложный: требуется время на подготовку документов, проектирование и монтаж системы отопления, покупка и установка котла. Затраты окупятся только при постоянном отоплении большого капитального гаража.

Второй и третий варианты проще в использовании и не требуют специальных разрешений. Для их реализации можно использовать сжиженный газ из баллонов.

По нормам пожарной безопасности газовый баллон должен находиться в закрытом металлическом ящике, удаленном от нагревательного элемента.

Конечно, при использовании такого вида обогрева придется потратиться на специальное оборудование, но небольшая стоимость топлива со временем окупит эти расходы. Основной минус использования газовой тепловой пушки и газовых горелок в том, что продукты горения остаются в помещении и его необходимо часто проветривать.

Оборудование, работающее на отработке

Устройства, функционирующие на отработанном масле, сокращают расходы на отопительный материал. Для согрева гаража нужно приобрести и установить конструкцию на базе печи. Для монтажа печи необходимо наличие дымохода, высота которого составляет порядка 4 м. Монтаж дымохода производится под определенным наклоном, в зависимости от типа гаражного помещения. Системы отопления на отработке предполагают постоянный уход с целью очистки от сажи и грязи.

Воздушная система

Способ воздушного отопления заключается в оснащении гаража воздуховодом с дефлекторами, через которые будет проникать воздух от тепловентилятора и дополнительно пропускаемый через фильтрующий элемент. Система воздушного отопления позволяет не только согревать, но и проветривать пространство. Ключевое достоинство данного способа заключается в скоростном одновременном просушивании всего воздуха в помещении, что исключает негативное влияние влаги на автомобиль и прочие предметы в гараже.

Методика воздушного отопления позволяет использовать разные источники тепла. Их функцию выполняют следующие приборы:

  • буржуйка, функционирующая на твердом топливе;
  • электрообогреватель (масляный радиатор, конвектор);
  • газовый конвектор;
  • печь, работающая на отработанном масле.

Инфракрасный обогреватель

Принцип работы инфракрасных обогревателей базируется на испускании лучей, которые греют окружающие поверхности, а те отражают тепло. Преимуществами способа являются экономичное использование электроэнергии, простота использования, безопасность, надежность и высокая экологичность. Недостатком является воздействие инфракрасных лучей на сравнительно малую площадь.

Автономные системы отопления

Остановимся подробнее на преимуществах и недостатках разных способов автономного отопления гаража, в которых есть свои особенности и нюансы способные доставить немало проблем если их не учесть на стадии проектирования.

Газ

Главное достоинство газовой системы отопления – экономическая выгода. С точки зрения стоимости газ – наиболее дешевое топливо, выигрывающее и у электричества, и у дизельного топлива. Кроме того, у газового генератора достаточно высокий КПД — 90%.

Однако необходимо помнить, что газ – опасное взрывчатое вещество. Монтировать систему газового отопления в гараже своими руками ни в коем случае нельзя. Необходимо пригласить квалифицированного специалиста, который сможет самостоятельно установить и запустить систему, гарантируя её полную безопасность при дальнейшей эксплуатации.

Схема газового отопления в гараже

Помимо того, запрещены сомнительные самодельные детали – использовать следует только качественное оборудование промышленного производства. Не нужно бояться лишний раз перестраховаться — ведь речь идет не только о сохранности вашего имущества, но и о вашей жизни.

Несмотря на все вышеперечисленные преимущества, организовать газовую систему в гараже будет невозможно, если поблизости нет магистрального газоснабжения.

Электричество

Электричество – наиболее доступный источник энергии для превращения в тепло. Способы его применения для обогрева гаража разнообразны – это и отопительные приборы, и тепловая пушка, и электрический котел. При желании вы можете собрать собственную конструкцию своими руками или купить готовую.

Доступность электричества и большой выбор приборов работающих на нём – главные плюсы этого варианта, именно поэтому данный вид обогрева столь популярен.

Схема электрического отопления

Однако есть и недостатки.

  • Расходы на электричество будут выше, чем например на газ или уголь;
  • Дешевые электрические приборы не слишком надежны и часто выходят из строя.
  • Электропроводка должна быть выполнена из толстого кабеля.

Дрова и уголь

Если независимость от централизованных источников подачи газа и электричества для вас критична (например, наблюдаются перебои с тем или другим), на помощь могут прийти старые проверенные средства – твердое топливо, такое как дрова или уголь.

Этот вариант весьма экономичен – незамысловатую печку вполне можно собрать и своими руками. Но в эксплуатации такая печка требует особого внимания и ухода, ее нужно регулярно чистить, следить за ее работой и помнить, что в гараже не должно находиться взрывоопасных веществ. К тому же гараж должен быть снабжен хорошей системой вентиляции.

Отработка

Отработанное машинное масло может послужить вам топливом для обогрева вашего гаража – его необходимо лишь очистить и переработать специальной теплоустановкой. Этот вариант подойдет, если у вас есть желание собрать такой аппарат своими руками – он несложен и позволяет экономически эффективно использовать отработанное сырье.

Важно! Из-за того, что отработанное масло неоднородно, можно ожидать, что такой аппарат будет скоро изнашиваться и довольно часто ломаться. Суммируя перечисленное, можно подвести итог: выбор системы автономного отопления – это выбор баланса между стоимостью топлива, стоимостью оборудования и сложностью эксплуатации

Электрическое отопление для гаража обходится довольно дорого, но организовать его, пожалуй, легче всего, газ дешев, но установка оборудования потребует значительных материальных трат

Суммируя перечисленное, можно подвести итог: выбор системы автономного отопления – это выбор баланса между стоимостью топлива, стоимостью оборудования и сложностью эксплуатации. Электрическое отопление для гаража обходится довольно дорого, но организовать его, пожалуй, легче всего, газ дешев, но установка оборудования потребует значительных материальных трат.

Однако и самодельные нагревательные приборы, использующие твердое топливо (дерево, уголь) сбрасывать со счетов никак нельзя – иногда, в отсутствие другие источников энергии они могут быть единственным выходом.

Твердотопливное отопление гаража

Экономичный обогрев гаража в зимнее время проще всего организовать с использованием твердотопливного оборудования. Дрова стоят довольно дешево, топить ими очень легко, просто и сравнительно безопасно. А для их горения можно соорудить печку любого типа

Если необходимо организовать самодельное отопление в гараже максимально дешево и быстро, лучше всего обратить свое внимание на печку типа буржуйка.
Печка-буржуйка представляет собой самый простой отопительный агрегат. Конструкционно она состоит из двух частей – это камера сгорания и дымоход

Спереди располагаются дверца зольника и загрузочная дверца. Из задней части отводится дымоход. Создать буржуйку для организации отопления в гараже можно из самых разных материалов:

Простая печь-буржуйка обычно является самым часто используемым агрегатом для отопления гаража, ввиду ее неприхотливости и дешевизны топлива.

  • Из старого газового баллона;
  • Из стального бидона;
  • Из старой бочки;
  • Из листового железа.

Вариантов чертежей – десятки и даже сотни, поэтому со сборкой проблем не возникнет.

Для организации отопления больших гаражей следует задействовать следующую схему – это буржуйка и батареи. В этом случае в печку встраивается небольшой жаротрубный теплообменник, от которого отходят трубы к самодельным или покупным батареям.

Самый экономный способ организовать автономное отопление в гараже заключается в использовании твердотопливной печи Булерьян. Данная печь является конвекционной, она характеризуется очень высокой производительностью и может использоваться для обогрева любых технических помещений. Булерьян можно приобрести готовый или собрать его самостоятельно. Создавая гаражное отопление своими руками, помните, что Булерьяны являются пиролизными – это обеспечивает максимальную теплоотдачу и длительное горение.

Сделать отопление в гараже своими руками несложно – достаточно иметь в своем распоряжение подходящее оборудование или инструменты для его изготовления. Например, мы можем собрать в гараже печку каминного типа. Найдя чертежи, ничто не помешает изготовить самодельный Булерьян или смонтировать печь-камин с водяным контуром – такой вариант пригодится при создании отопления в помещениях большой площади.

Если вам хочется отапливать гараж максимально экономно, воспользуйтесь готовым заводским оборудованием – здесь вас будут ждать твердотопливные котлы, в том числе и пиролизного типа. В дополнение к ним останется проложить трубы и смонтировать батареи, например, отопительные регистры из труб большого диаметра. Заводское оборудование для систем отопления отличается более высоким КПД, что повлияет на экономичность.

Построить систему отопления в гараже лучше всего летом или весной, когда на улице царит теплая погода.

Как правильно установить печь в гараже?

После выбора места установки, до начала монтажа, нужно обезопасить основание от случайного выпадения углей, путем подкладки под печь стального листа, или возведения кирпичного основания. Если выполнена стяжка пола из бетона, то печь можно устанавливать сразу на него.

Для увеличения времени теплоотдачи и одновременно безопасности, вокруг печи возводятся стены из красного кирпича. Так увеличивается время работы печи, она остывает гораздо медленнее, позволяя получать тепло после полного сгорания топлива. Такой метод применяют в основном для печей квадратной формы, в печах круглого сечения применяются радиаторные пластины, по всему корпусу.

Рассмотрим более подробно как правильно установить печь в гараже:

  1. Когда определились с местом установки, нужно подготовить фундамент для её монтажа, вес стальных печей невелик, но основание должно быть достаточно крепким. Под местом установки выбирается грунт на глубину 40-50 сантиметров, размеры рассчитываются исходя из самой печи (на 15-20 сантиметров шире).
  2. Далее выкопанная яма засыпается подушкой из песка и щебня, и хорошо утрамбовывается.
  3. После чего сооружается деревянная опалубка, и надежно закрепляется.
  4. Дальше подготавливается цементно-песчаный раствор с щебнем, и бетонируется.
  5. Когда основание застынет устанавливаем саму печь, согласно предусмотренному расчёту.
  6. При надобности делаем защитный экран вокруг печи.
  7. В зависимости от условий, делаем проходное отверстие для дымоходной трубы в стене или в крыше.
  8. Последним этапом установки печи будет монтаж дымохода (об этом речь пойдет далее).

Пожарная безопасность самодельных отопительных систем

Очень важное требование к гаражным печам – они не должны выделять продукты горения. В небольшом пространстве человек быстро может «надышаться» вредными веществами

В небольшом пространстве человек быстро может «надышаться» вредными веществами.

Кроме обычных потенциальных опасностей, в гараже добавляется ещё одна – неудачный въезд автомобиля, который может повредить отопительные приборы и печи.

Место их расположения должно быть продумано с учётом этого. Идеальный вариант – установить нагреватель в специальной нише, закрытой защитным экраном.

По правилам пожарной безопасности в гаражах запрещается хранить смазочные материалы и топливо. Для большинства людей встаёт вопрос: «А где же это ещё хранить, как не в гараже?» Если уж вы вынуждены нарушить это правило безопасности, то нужно, хотя бы позаботиться о том, чтобы горючие вещества были как можно дальше от отопительных приборов.

Электронагреватели можно использовать только тогда, когда владелец находится в гараже – на ночь включать нельзя.

Нужно следить, чтобы тепловое воздействие не оказывалось напрямую на краску автомобиля.

Итак, выбор системы отопления гаража своими руками во многом индивидуален. Стоит ли гараж отдельно, является ли частью кооператива, или пристроен к дому. Каких габаритов помещение, как часто владелец будет в нём бывать, и какие энергоносители ему доступны. Всё это нужно учесть, принимая решение о способе обогрева гаража своими руками.

А когда выбор сделан, многое можно изготовить самостоятельно.

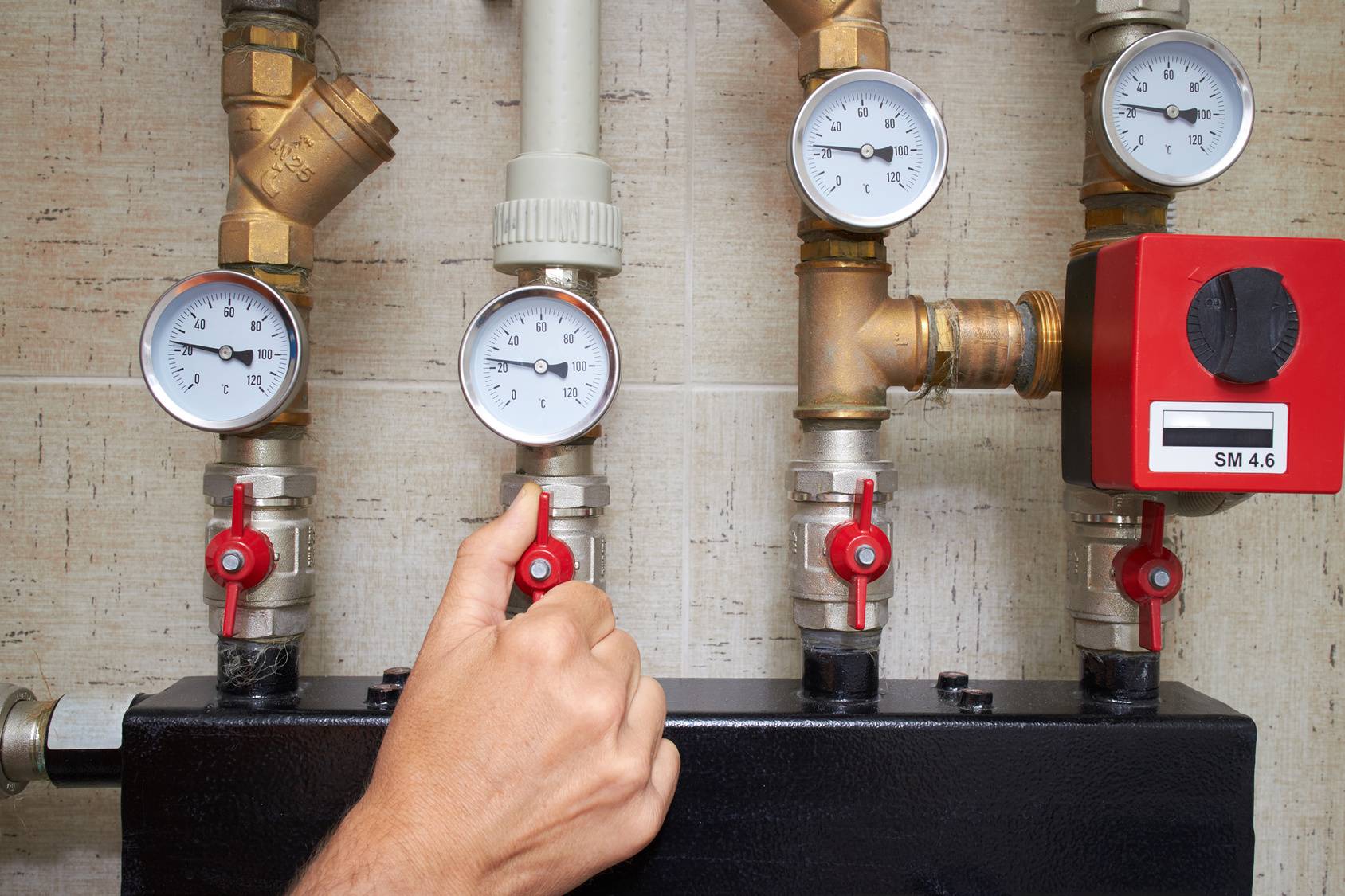

Рабочие показатели системы отопления

Замкнутый контур стабильно работает и хорошо прогревает комнаты только при правильных рабочих показателях

Важно, чтобы в отопительном контуре и расширительном баке создавалось правильное давление, объем демпфера подходил для конкретной схемы, в батареях и трубах было достаточно жидкости, а ее температура соответствовала СП 60.13330.2020

1. Давление в системе.

Это – основной рабочий показатель теплокоммуникаций. При его снижении радиаторы плохо прогреваются, а при излишнем повышении происходят разрывы и поломки элементов теплосистемы. Поэтому показатель надо контролировать. Для этого удобно использовать стрелочный манометр с трубкой Бреда, который не требует подключения к электропитанию.

Нормативные показатели давления зависят от этажности здания:

  • Для одноэтажных построек достаточно в 1–1,5 атмосфер, для двухдвухэтажных – 1,5–3 атм.
  • Для обогрева зданий выше четвертого этажа требуется 2,5– 4 атм. Теплосистемы в них оснащаются дополнительными насосами и манометрами.
  • В многоэтажках давление держится на уровне 5–10 атм., в высотках доходит до 12 атм. На этажах устанавливаются гидравлические редукторы, защищающие трубопровод и радиаторы от его перепадов – гидроударов.

2. Температура теплоносителя.

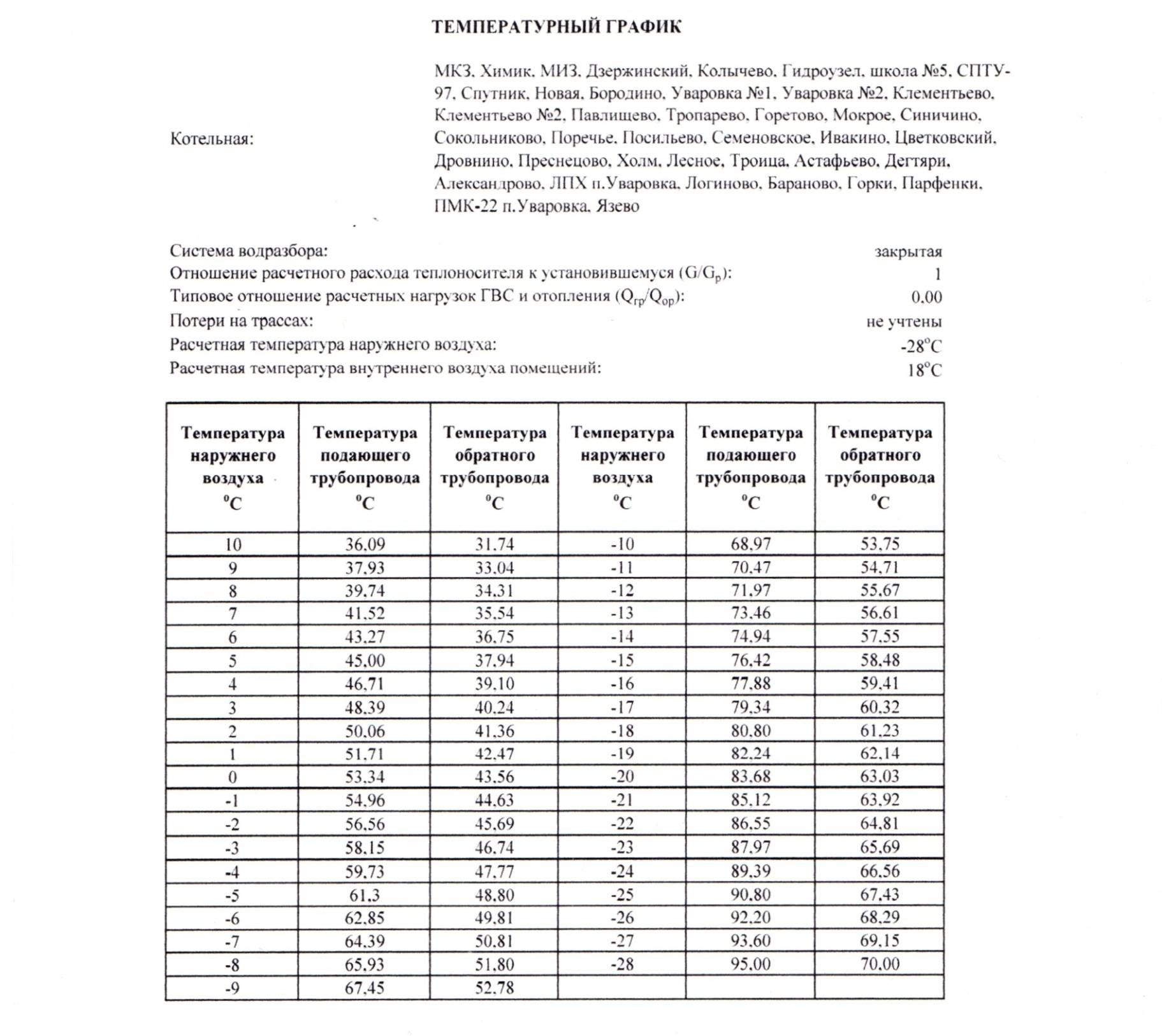

Нормы нагрева указаны в п.п. 6.1.14, 6.1.15 СП 60.13330.2020 и Приложении Б к нему. Предельный показатель для жилых помещений – 95°, а при установке пластиковых труб – 90°. Наружная поверхность отопителей, согласно СНиП 41–01–2003, должна быть не выше 75°C.

Обратка, по которой остывшая вода поступает в котел, должна быть холоднее подающей магистрали. Разница зависит от среднесуточной температуры на улице. В теплую погоду она небольшая, а во время холодов составляет 20–35 градусов. Эти параметры соблюдаются при работе внутридомовых теплосистем и городских котельных.

3. Объем жидкости в системе.

Проще всего его подсчитать, исходя из мощности котла – на 1 кВт должно приходиться 15 л. Например, для котлоагрегата на 5 кВт объем теплоносителя составит 75 литров. Параметры мощности указаны в паспорте аппарата.

4. Объем расширительного бака.

Его вместимость должна составлять не меньше 10% от объема залитой жидкости. Допустимо устанавливать демпфер большего объема, но не меньшего. Иначе при запуске котла произойдет резкое повышение давления и постоянно будет срабатывать предохранительный клапан.

5. Давление в расширительном бачке.

Для большинства теплокоммуникаций достаточно 1,3–1,5 атм. Именно такие параметры имеют баки небольшого объема, выпускаемые для частных домов и малоэтажного строительства. Для более крупных теплосистем предусмотрены большие бачки с высоким уровнем давления. Как рассчитать и скорректировать это показатель, вы узнаете из статьи «Давление в расширительном бачке отопления».

Обзор популярных моделей печей для гаража

На рынках представлено многообразие вариантов гаражных печей. Они отличаются принципом нагрева и конструктивными решениями. Некоторые модели заслуживают особого внимания:

  • печка Bullerian сделана для работы на твердом топливе. Конструкция имеет механизм конвекции для качественного обогрева воздушных масс, которые перемещаются по трубам;
  • долговечный вариант – печь Ставр. Она сделана из чугуна, подобный материал выдерживает высокие температуры;
  • печи Термафор имеют в конструкции конвекционные трубы, которые размещаются в камере сгорания. Подобные модели рассчитаны как на стандартное, так и на пиролизное горение;
  • печь Аляска имеет стильный дизайн и хорошую теплоотдачу. Конструкция оборудована варочной панелью;
  • дешевой альтернативой Булерьяна является модель отечественного производителя Бренеран. Она способна работать на дровах и на отходах производителя.
ИзображениеМодельТип конструкцииЦена, руб
“Delta” D-81GТепловая пушка3930
Ballu BHDN-80Прибор дизельного непрямого нагрева55900
ELITECH ТП 3ГКерамическая газовая панель2960
РесантаГазовая тепловая пушка6700
Бренеран АОТ – 06/00Печь на древесном топливе10500


Некоторые модели печей собираются самостоятельно
