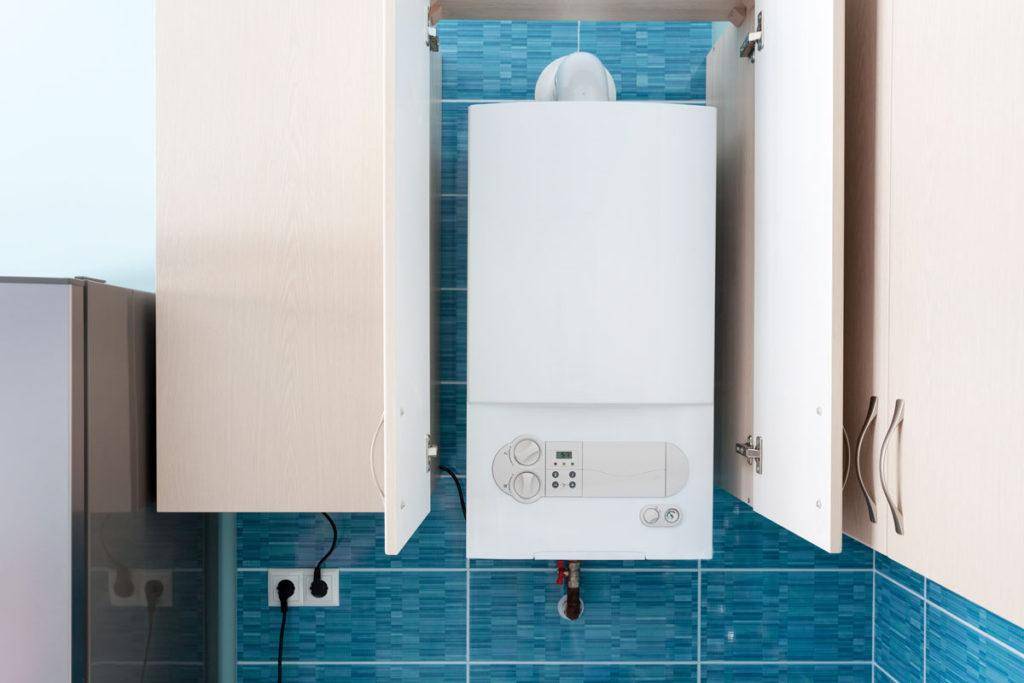

Турбированная газовая колонка с закрытой камерой сгорания

Устройство и принцип работы газовых колонок

Устройство колонки с электронным розжигом

Газовая горелка – основная часть колонки. В ней происходит сжигание газа, тепло от которого нагревает воду. Горелка расположена в металлическом корпусе, хорошо проводящем тепло.

Устройство газовой колонки бытовой выглядит следующим образом:

  • горелка;
  • система розжига;
  • вытяжка;
  • дымоход;
  • вентилятор (есть не во всех моделях;
  • камера сгорания;
  • теплообменник;
  • патрубок подачи топлива;
  • водяной контур;
  • система подвода воды;
  • труба выведения горячей воды;
  • панель управления для регулировки расхода газа и воды.

Принцип нагревания воды в колонке:

  1. Когда включается вода, напор двигает мембрану, которая открывает шток газового клапана.
  2. Начинается подача газа на горелку, происходит вспышка.
  3. Газ загорается и начинает греть воду, которая затем выходит через один из патрубков в кран.
  4. Продукты горения выводятся через дымоход или вытяжное устройство.

Все процессы внутри колонки регулируются с помощью передней панели.

Какая у вас колонка?

Проточная
73.33%

Накопительная
0%

Нет никакой
26.67%

Проголосовало: 15

Проточная

Работа проточной колонки напрямую вязана с напором воды. Если напора недостаточно, мембрана не может открыть кран и зажигания газа не происходит.

Большинство колонок предназначена для работы на газе метане, который подается по магистральным трубопроводам. Чтобы переделать агрегат под сжиженный пропан, необходимо заменить форсунки и жиклеры в системе розжига.

Газовая проточная колонка – самый экономный способ нагрева воды по сравнению с электрическими или атмосферными бойлерами.

Атмосферные колонки с открытой камерой сгорания обязательно присоединяют к дымоходу для отведения продуктов горения. Для данных устройств характерны неисправности, связанные с перегревом внутренних деталей. Происходит это следующим образом: после того как прекращается подача воды, теплообменник все еще остается горячим и жидкость в нем превращается в пар. Горячие массы воздействуют на места соединений и разрушают уплотнительные прокладки. Чтобы этого не происходило, рекомендуется сначала выключить газ, а затем остановить воду.

Турбированная колонка отличается от обычной способом отведения горячих газов. Горелка обычно закрытого типа, а забор воздуха для горения и выведение газов происходит через коаксиальный дымоход (труба в трубе). Газовая колонка без дымохода используется в квартире, где для ее установки достаточно проделать отверстие во стене.

Накопительная

Колонка накопительного типа – газовый бойлер. Вода в них греется заранее и сохраняется в емкости. Такой агрегат занимает больше места.

Теплообменник – это медный или латунный змеевик, который располагается в нижней части бака или равномерно распределен по всей внутренней поверхности бойлера. Змеевик греет газовая горелка.

Внутри бойлера присутствуют различные датчики и элементы безопасности. Сама камера сгорания изолирована, а продукты горения выводятся через специальную трубу.

Принцип действия

Проточный водонагреватель с турбонаддувом функционирует по такому же принципу, как и обычная газовая колонка, только имеет более совершенное устройство с высоким уровнем автоматизации. При открытии крана горячей воды и возникновении в сети ГВС определенного расхода аппарат включает основную горелку и вентилятор, после закрывания вентиля – отключает.

А вот принцип работы модуляционного горелочного устройства в тандеме с нагнетателем в корне отличается от горения в открытой камере традиционных агрегатов. Там поступление воздуха ничем не ограничивается, из-за чего страдает эффективность сжигания топлива. В турбированном аппарате расход воздуха четко дозируется в зависимости от потребности горелки, что и обусловливает более высокий КПД нагревателя – до 92—94%.

После открывания крана горячей воды процессы внутри газовой колонки происходят в следующем порядке. Водяной узел открывает подачу газа на запальник и замыкает контакты датчика. В результате на свече происходит искрообразование и фитиль поджигается. После этого открывается подача топлива на главную горелку, что воспламеняется от запальника, который сразу же гаснет. Агрегат функционирует в основном режиме и греет воду до тех пор, пока кран не закроется или не наступит одна из аварийных ситуаций:

  • срабатывание датчика тяги;
  • падение давления в трубе водопровода;
  • затухание основной горелки;
  • срабатывание датчика перегрева;
  • падение давления газа;
  • отключение электроэнергии.

Преимущества и недостатки турбированных колонок

Плюсы:

  1. Установка не требует традиционного дымохода.
  2. Принудительное нагнетание воздуха повышает КПД аппарата.
  3. Работа колонки не повышает температуру на кухне (или в другом помещении, где она установлена), что особенно приятно в летнее время.
  4. Воздух для горения поступает с улицы — нет проблемы поглощения внутреннего воздуха.
  5. Закрытый корпус аппарата снижает риски попадания продуктов сгорания в жилое помещение.

Минусы:

  1. Любая бездымоходная колонка подключается к электросети. Ее энергозависимость создает проблемы при отключении света — она просто не может функционировать.
  2. Турбина, нагнетающая воздух, создает шум.
  3. Цены на водонагреватели с закрытой камерой сгорания выше, чем на традиционные модификации. Среднестатистическая модель стоит около 15 000 — 17 000 рублей. Существуют и более дорогие версии.
  4. Установку водонагревателя без дымохода необходимо согласовать с организацией, поставляющей природный газ. Владелец подобного оборудования также обязан получить согласие у соседей сверху. Могут возникнуть проблемы со службой архитектурного контроля, если понадобится выводить трубу на фасаде здания.
  5. В трубе, соединяющей аппарат с улицей, постоянно образуется конденсат — в зимнее время это может привести к ее замерзанию.

Эксплуатация газовой колонки

Новая качественная модель колонки может прослужить достаточно долго, практически не напоминая о себе, но для этого нужно правильно ее использовать и проводить периодическое обслуживание

Важно, чтобы установку, подключение и обслуживание оборудования проводили специалисты. Техническое обслуживание включает в себя периодическую очистку запальной горелки и теплообменника, проверку соединений, замену износившихся деталей. Кроме того, во время эксплуатации колонки желательно поддерживать среднюю температуру воды, а не максимально горячую, иначе в системе будет скапливаться накипь, которая оседает на стенках трубы теплообменника

Причиной появления накипи также может быть слишком жесткая вода. В этом случае желательно установить специальное устройство, которое защитит оборудование от оседания накипи

Кроме того, во время эксплуатации колонки желательно поддерживать среднюю температуру воды, а не максимально горячую, иначе в системе будет скапливаться накипь, которая оседает на стенках трубы теплообменника. Причиной появления накипи также может быть слишком жесткая вода. В этом случае желательно установить специальное устройство, которое защитит оборудование от оседания накипи.

Если колонка вдруг начала работать хуже, это еще не повод ее выбрасывать и покупать новую. Возможно, что причина в неправильном использовании или неграмотном подключении. В любом случае при сбоях в работе лучше обратиться к мастеру, который найдет неисправность, устранит ее и даст совет, как избежать подобной ситуации в дальнейшем. А заменить старую колонку на новую Вы всегда успеете.

Технические параметры водонагревателя

Когда принято решение выбрать водонагреватель без дымохода, необходимо прояснить несколько важных параметров данного устройства. От этого зависят комфортность его эксплуатации, безопасность и рациональное использование энергоресурсов. Рассмотрим основные параметры:

Мощность колонки

Это наиболее важный параметр, характеризующий возможность нагрева воды за единицу времени, что влияет на его производительность. Чем мощность будет больше, тем больший напор горячей воды можно будет получить.

Можно примерно подсчитать мощность колонки, которая вам необходима. Для этого следует разделить пополам мощность, указанную в паспорте изделия. Результатом будет расход воды, подогретой на температуру порядка 30 градусов за единицу времени. Например, водонагреватель с мощностью 20 кВт способен нагреть в минуту около 10 литров воды. Чтобы оценить это количество, достаточно знать статистику расхода горячей воды.

Производительность водонагревателя

На упаковке любого водонагревателя всегда указывается его производительность. Это тот объем подогретой воды, который обеспечит проточный нагреватель за 1 минуту своей работы. Поясним это на простом примере. Допустим, в инструкции к прибору указано, что нагреватель обеспечит подогрев 12 литров воды до 25 градусов. Буквально это не означает, что вода не будет подогреваться более 25 градусов. К этому значению нужно добавить еще исходную температуру воды из крана.

Если в кране температура холодной воды составляет 10 градусов, то получаем такой расчет: 25 + 10 = 35. Следовательно, вода подогреется до температуры 35 градусов с обеспечением расхода 12 л/мин.

Можно сделать вывод о целесообразности использования газового водонагревателя без дымохода. Его однозначно выгодно использовать на даче или в загородном доме, где вы сами являетесь полноправным владельцем. Также можно без проблем установить такой водонагреватель в случае проживания на самом верхнем этаже многоэтажки. Во всех остальных случаях следует взвесить все риски установки такой колонки.

На что еще обратить внимание при выборе

В технических характеристиках газовых колонок есть еще несколько строк, на которые стоит обратить внимание. Во-первых, смотрите минимальное давление воды и газа, с которым может работать данная модель

Импортные газовые колонки европейских производителей в этом плане более капризны — они рассчитаны на стабильное давление, плохо переносят перепады. Зато при нормальных условиях они работают стабильно и без поломок.

Некоторые производители чтобы адаптировать свое оборудование к нашим условиям ставят редукторы, которые компенсируют скачки. Если в приглянувшейся модели такого устройства нет, а у вас давление воды и/или газа скачет, можно редуктор установить на перед входом в колонку. Устройство это просто ставится в разрыв трубы, монтаж стандартный. Заодно и другие потребители у вас будут защищены.

Должны контролироваться параметры работы

Полезно также изучить список сервисных программ и уровней защиты. От них зависит безопасность и комфортность работы оборудования. Очень желательно иметь следующий функционал:

  • Газ контроль. Отслеживает наличие пламени на горелке, если оно тухнет, перекрывает подачу газа.
  • Контроль тяги. Контролируется наличие тяги в дымоходе. Если продукты сгорания не отводятся, подача газа перекрывается.
  • Контроль протока или гидравлический клапан. Отключает колонку если напор воды слишком слабый или его нет совсем.
  • Защита от перегрева. Термодатчик контролирует температуру воды в теплообменнике, при приближении к критической отметке (закипанию) он отключает колонку. Это продлевает срок службы оборудования (при закипании теплообменник может разорвать, как и трубы).

Эти функции необходимы для безопасной работы газовой колонки. Это практически стандартный набор, который есть во всех хороших газовых водонагревателях. Все остальные — по желанию. Они, как правило, уже не столь критичны (например, пульт ДУ).

Плюсы и минусы турбированных колонок

Установка газовой колонки с закрытой камерой сгорания проще, чем аналога с открытой топкой. К тому же монтаж данного устройства требует соблюдения меньшего количества противопожарных и строительных норм. Поэтому в квартирах в основном устанавливают турбированные приборы. Ведь далеко не каждая квартира отвечает всем требованиям безопасности и имеет хорошую вентиляцию.

Газовые колонки турбированного типа имеют массу преимуществ:

  1. Хорошая производительность.
  2. Герметичность — закрытая камера препятствует попаданию дымовых газов в помещение.
  3. Удобство размещения и эксплуатации.
  4. Высокая автоматизация, обеспечивающая безопасную и экономную работу колонки без участия пользователя.

Есть у приборов с закрытой топкой и определенные минусы, которые следует учесть при покупке:

  1. Высокая стоимость.
  2. Зависимость от электроэнергии.
  3. Можно ремонтировать только в сервисном центре.

Если отключения электричества в Вашем регионе происходят редко и в пределах досягаемости имеется сервисный центр газовых колонок, лучше приобрести турбированную модель. Ее цена быстро окупится за счет экономии газа, а четкая работа автоматики порадует пользователей высоким уровнем комфорта.

Горелка, камера сгорания, дымоотвод

Нагрев воды в газовой колонке происходит за счет теплоты, выделенной при сгорании газа. Само горение происходит в горелке, а она «упакована» в камеру сгорания. Недогоревшие газы, которые остаются в камере, отводятся через дымоход. Рассмотрим все эти устройства подробнее.

Горелка — основной узел

Горелка

Источником тепла в газовой колонке является газовая горелка. Есть они трех видов: одноступенчатые, двухступенчатые, модулируемые. Первые два вида в последнее время почти не встречаются — они не позволяют поддерживать заданную температуру, потому их рассматривать нет смысла — все колонки имеют модулируемую горелку.

Так выглядит газовая горелка для колонки в установленном виде

Модулируемые горелки могут управляться вручную — специальной ручкой установленной на корпусе — или через микропроцессор, который поддерживает заданную температуру воды. Горелки делают в основном из оцинкованной стали, так как этот материал оптимален для выполнения поставленных задач. Он недорог, долговечен, имеет высокую темпеартуру плавления, нормально переносит частый нагрев.

Виды камеры сгорания и дымоход

Камеры сгорания в газовых колонках бывают двух видов — открытые и закрытые. Их название отображает суть:

  • закрытая (турбированная, вентиляторная) представляет собой металлический ящик, в который вставлена горелка с раструбом наверху для установки дымохода;
  • открытая (атмосферная) — это собственно весь корпус колонки, так как никакого изолированного пространства нет, просто на определенном месте установлена горелка, сверху имеется крышка с раструбом, к которому подключается дымоход.

К разным типа камеры горения необходим разный дымоход. В открытой камере забор воздуха происходит из помещения, потому необходима действенная система вентиляции, нормальный приток воздуха и атмосферный дымоход, выходящий в вентканал. Закрытая камера оснащается коаксиальным дымоходом (две трубы разного диаметра, вставленные одна в другую), который выводится через стену на улицу. При этом продукты горения отводятся принудительно, с помощью вентилятора по внутренней трубе, а кислород поступает сразу к горелке по наружной.

Открытая и закрытая камеры сгорания у газовых колонок требуют установки дымохода разного типа

Более стабильно при нормальных условиях работает газовая колонка с закрытой камерой сгорания, но есть у нее недостатки. Дымоход зимой может обрастать инеем, из-за чего колонка гаснет (ее тушит автоматика, контролирующая отведение продуктов сгорания). Второй момент — при сильном боковом ветре потоком воздуха может задувать пламя. Подача газа отключается все той же автоматикой, но ситуация неприятная. Третье обстоятельство — не все городские власти разрешают дырявить стены в домах и вводить трубы.

Так что и в этом случае точно сказать, какая газовая колонка лучше сложно — зависит от многих факторов.

ARISTON SGA 200

Цена 38000 рублей.

Легендарная итальянская марка позаботилась о прекращении спора на тему: что лучше — накопительный электрический нагреватель или газовая колонка. Устройство премиум-класса включает обе функции благодаря резервуару на 195 л. Аппарат полностью адаптирован под российский рынок, поэтому возможно применение сжиженного топлива.

Плюсы:

  • Температурный сенсор, а также датчики термопара и дымоудаления обеспечивают максимальную безопасность.
  • Индикаторы нагрева и включения.
  • Тихая работа.

Минусы:

Большие габариты не вполне приемлемы для квартиры.

Управление

В старых советских образцах управление осуществлялось при помощи двух горизонтальных рычагов, которые требовалось передвинуть в противоположную сторону. Один из них отвечал за активацию газа, а второй – за регулировку температуры. Сегодня таких колонок днем с огнем не сыщешь, да оно и к лучшему: современные системы гораздо удобнее.

Сегодня простейшие устройства имеют поворотные переключатели, при помощи которых настраиваются все те же параметры: сила пламени и температура.

Наиболее продвинутые модели обладают электронной панелью с дисплеем. В этом случае настройка производится при помощи нажатия на кнопки, а все данные выводятся на экран.

Superlux Dgi 10l

Цена 5500 рублей.

В рейтинге бюджетных газовых колонок лидирует недорогая модель от китайского производителя. Тандем качества, безопасности и удобства при эксплуатации — вот главный секрет популярности прибора. С функцией нагрева Superlux Dgi 10l справляется на отлично, но предусмотрено только ручное управление. Благодаря режиму «зима/лето» можно экономить на расходе газа в теплое время года.

Плюсы:

  • Пропускная способность 10 л/мин.
  • Надежная система защиты от перегрева, газ-контроль.
  • Давление на входе 0,25-10 атм.
  • Несложный способ крепления.
  • Электроподжиг.

Минусы:

  • Необходимость ручной настройки.
  • Рассчитан на работу одного смесителя — при подключении второго снижается температура воды.

Стоимость водонагревателей

Цены на водонагревательные устройства зависят от марки, функциональности и качества прибора. Например, цены на водонагреватели марки «Аристон» колеблются от 4 200 руб. до 13 500 руб. За минимальную сумму можно приобрести агрегат с терморегулятором, который изменяет температуру воды. Эта модель отличается высокой теплоизоляцией, а внутренняя сторона бака покрыта антикоррозийным покрытием. Кроме того, данная модель достаточно быстро нагревает воду.

За максимальную сумму можно приобрести водонагреватель с достаточно высокой мощностью и ёмкостью. Бак с антикоррозийным покрытием, осуществляет быстрый нагрев воды, имеет красивый дизайн.

Более высокой стоимостью отличаются германские газовые водонагреватели. Цена на колонки фирмы Bosh колеблется от 7 000 руб. до 80 000 руб. За 7 000 можно приобрести прибор с достаточно высокой продуктивностью и усовершенствованной системой безопасности. Быстрый нагрев воды и система защиты от перегрева. Материалы исполнения – нержавеющая сталь и медь.

За 80 000 руб. можно приобрести достаточно мощный и объемный агрегат с множеством функций, выполненный из качественных материалов.

С недавнего времени начали приобретать популярность русские газовые водонагреватели. Отзывыо колонках марки «Нева» существуют разные. Однако всё больше покупателей отмечают высокое качество и привлекательный дизайн газовых устройств данной марки. Газовые водонагреватели «Нева» можно приобрести за 6 000 – 11 000 рублей.

Стоимость водонагревателей фирмы «Оазис» колеблется от 2 000 руб. до 7 000 руб.

Водонагреватель газовый – гарант комфорта в любом доме. Главное, подобрать самый подходящий вариант. А уж с ассортиментом газовых приборов проблем не будет.

На какие элементы нужно обратить внимание

При выборе колонки стоит отдавать предпочтение моделям с медным теплообменником. Он может быть покрыт припоем, но не должен быть выполнен их из тонкой жести. Чаще всего жестяными теплообменниками обладают модели Китайских производителей. Срок службы таких колонок не превышает трех лет.

Независимо от способа воспламенения, газовая колонка автоматического типа начинает работать, когда вода проходит по водяному блоку. Если возникают проблемы с подачей искры, то причину, в первую очередь, нужно искать в блоке (+)

Низкая стоимость достигается благодаря дешевому качеству металла, который со временем прогорает. Это приводит к необходимости покупки новой газовой колонки.

Еще одной важной характеристикой теплообменника является внутренний диаметр трубок. Чем шире трубка тем реже необходимо чистить теплообменник от накипи и мелкого мусора из старых водопроводных труб

Так выглядит некачественный теплообменник, который устанавливается на дешевых моделях проточных водонагревателей. Внутри видно, что металл выполнен не из меди и представляет собой сплав неизвестного происхождения

Так выглядит качественный теплообменник, который прослужит более пяти лет. Визуально видно, что он изготовлен из меди и имеет достаточную толщину. Некоторые производители покрывают этот элемент припоем или другим покрытием

Также важной деталью является водяной блок колонки. Этот элемент должен быть выполнен из металла

Существуют модели, выполненные из пластмассы. Так как внутри блока содержаться мембрана и сетчатый фильтр, которые необходимо менять, то частое откручивание портит пластмассовую резьбу и приводит к необходимости полной замены водяного блока.

Как установить бездымоходную газовую колонку

Подключение выполняется только после получения разрешения Газ надзора. Для оформления потребуется сделать проект на газоснабжение, написать заявление.

Если помещение соответствует требованиям и выполнены технические условия выдается разрешение на турбо колонку. После получения официальных документов подключение выполняют в согласии с схемой проекта.

Правила размещения и подключения

В отечественных СНиП и СП нет правил, оговаривающих монтаж колонки с камерой сгорания закрытого типа. Присутствуют общие рекомендации и указания. По этой причине правила размещения и подключения такие же, как и в случае атмосферного водонагревателя.

Регламентирующие документы на установку газового оборудования в многоквартирном и частном доме: СНиП 42-01-2002 (СП 62.13330).

Чтобы правильно подключить турбо колонку, следуют нескольким указаниям:

  • площадь помещения, используемого под котельную не менее 8 м², высота потолков 2,2 м;
  • обязательно наличие форточки или открывающегося окна;
  • к газопроводу колонку подключают с помощью гофрированной металлической трубы, ставят отсекающий кран;
  • нельзя размещать водонагреватель в ванной или над котлом, или вешать на несущую стену здания;
  • обязательно наличие естественной приточно-вытяжной вентиляции.

Подробные требования для установки описаны в инструкции по эксплуатации, предоставляемой заводом изготовителем. В своде правил (СП) указывается на необходимость соблюдения этих рекомендаций. В инструкции по установке приводится подробная схема подключения.

Для установки турбированной газовой колонки нужно получить разрешение. Самостоятельное подключение приводит к штрафным санкциям и отключению газоснабжения.

Организация отвода продуктов сгорания

Отведение дымовых газов и забор воздуха осуществляются с помощью коаксиальной трубы. Правила организации отвода продуктов сгорания связаны с правильным выведением дымохода из помещения. Существуют общие требования:

  • длина коаксиальной трубы не должна превышать 3 м;
  • диаметр дымохода и выходное отверстие патрубка в колонке должны совпадать;
  • проход через стену делают больше, приблизительно на 1-1,5 см, зазор утепляют негорючей теплоизоляцией.

Коаксиальная газовая колонка устанавливается так, чтобы дымоход имел небольшой уклон в сторону улицы. При появлении конденсата во время работы зимой влага будет стекать на улицу и не повредит водонагревателю.

Источники

  • https://otivent.com/turbirovannaja-gazovaja-kolonka
  • http://ventilationpro.ru/tekhnika-dlya-doma/otopitelnye-pribory/rejjting-gazovykh-protochnykh-nagrevatelejj-s-zakrytojj-kamerojj-sgoraniya.html
  • https://AvtonomnoeTeplo.ru/vodonagrevateli/725-turbirovannaya-gazovaya-kolonka-s-zakrytoy-kameroy-sgoraniya.html
  • https://sovet-ingenera.com/gaz/equip/protochnye-gazovye-vodonagrevateli.html

Критерии выбора

Чтобы сделать правильный выбор модели, надо изучить параметры прибора и учесть важные нюансы монтажа:

  • Сначала определяются с местом, где будет установлен водонагреватель. По расположению в комнате легче определиться с габаритами прибора, а также рассчитать расходы на покупку дополнительных материалов для монтажа, таких как трубы для вытяжки и воды.
  • Мощность горелки – это первый параметр, требующий внимания при выборе колонки. Для бытового использования подойдут модели со средним показателем, способные обеспечить горячей водой 1–2 точки. Если разбор осуществляется одновременно с 3–4 точек, потребуется прибор с горелкой большей мощности.
  • Производительность газового водонагревателя определяют расходом горячей воды. Оптимальный показатель находится в пределах 10–11 л/мин.
  • Автоматика водонагревателя имеет порог максимального и минимального давления воды в водопроводе. Если эти значения не совпадают, колонка просто не включится.
  • Большинство водонагревателей рассчитаны на подключение к централизованной магистрали, но существуют колонки, работающие от баллонного сжиженного газа.
  • Выбирают колонку не из-за популярности производителя, а по наличию запчастей и их стоимости. Не существует такого водонагревателя, который постоянно будет работать без ремонта.

Современные производители стараются оснастить свои изделия дополнительными функциями. Большинство из них лишние, и не стоит переплачивать деньги. Существует грамотное мнение: чем больше прибор наделен дополнительными функциями, тем он капризнее работает и дороже обходится ремонт.
