Двухконтурный напольный газовый котел: особенности оборудования, правила выбора и монтажа

Теплообменник

Материал теплообменника – это первое на что следует обращать внимание. Традиционные теплообменники в настенных газовых котлах бывают трех видов:. медные (самые популярные)

медные (самые популярные)

алюминиевые

из нержавейки (ставят в основном в конденсационных)

Ошибка №20
Медные по внешнему виду из-за их серебристого окраса очень часто путают с алюминиевыми.

На самом деле это силуминовое защитное покрытие. Оно призвано продлить срок службы устройства.

Ошибка №21
Если у медного теплообменника такого покрытия нет, значит производитель уже на вас сэкономил.

Вовсе нет. Здесь все зависит от качества меди. Топовые японские котлы Риннай не окрашивают свои теплообменники, но работают они при этом десятилетиями.

Основной недостаток медных теплообменников – высокая цена. Качественная нержавейка тоже очень дорогая, но ее проблема в меньшей теплопроводности.

А еще в котлах навесного типа чаще всего идет два теплообменника. Первичный и вторичный.

После нагрева теплоносителя в ПЕРВИЧНОМ, о котором было сказано выше, вода поступает на “подающую” часть гидравлической группы, где и решается вопрос, куда ей двигаться дальше:

малый круг

Это когда теплоноситель идет на 2-ой или ВТОРИЧНЫЙ теплообменник, расположенный ближе к задней стенке.

большой круг

Теплоноситель направляется на обогрев дома в систему отопления. Надо отметить, что при этом работает один и тот же насос, а направление потока управляется автоматикой и трехходовым клапаном.

Если “вторичного” теплообменника нет, то знайте, что “первичный” обойдется вам в хорошую копеечку, т.к. в таком котле оба теплообменника объединены в один.

При засорении одной из трубочек вы будите платить за ремонт или замену всей детали. Поверьте, цена такого ремонта очень кусается.

Советы нашей редакции по выбору бытового газового котла для отопления частного дома

Перед принятием решения о выборе, покупке и установке котла в собственном доме необходимо сформулировать свои требования:

  • какую площадь должен обогревать котёл;
  • должен только отапливать дом или ещё снабжать хозяев горячей водой для бытовых нужд;
  • быть энергонезависимым или подключаться к электрической сети;
  • размещаться на полу или быть закреплённым на стене.

Основные эксплуатационные характеристики

Мощность котла выбирается из условия − 1 кВт для обогрева 10 м2 жилой площади. Если котёл предполагается только для отопления, то достаточно установить одноконтурный. Если он должен работать и в отопительной системе, и в системе ГВС, то нужен котёл двухконтурный. Или с возможностью подсоединения внешнего бойлера.

Энергонезависимые котлы выбирают там, где есть проблемы с электроснабжением. Они включаются в работу вручную, и газовый факел зажигается пьезорозжигом. Энергозависимые оборудованы электронным розжигом, в работу запускаются автоматически, оснащены электронной автоматикой и системами безопасности. Существенно то, что у них запальник не горит постоянно, эти котлы более экономичны.

Настенные котлы компактнее напольных, они занимают меньше места, но при этом обладают меньшей мощностью. У напольных − больше масса за счёт тяжёлого стального или чугунного теплообменника. Настенные рекомендуются для домов с площадью до 240 м2, напольные – для домов от 250 м2 и более.

Дополнительные функции и возможности

К дополнительным возможностям можно отнести выполнение функций ГВС и автоматический контроль безопасности.

ФОТО: avatars.mds.yandex.netОбщий вид настенного котла

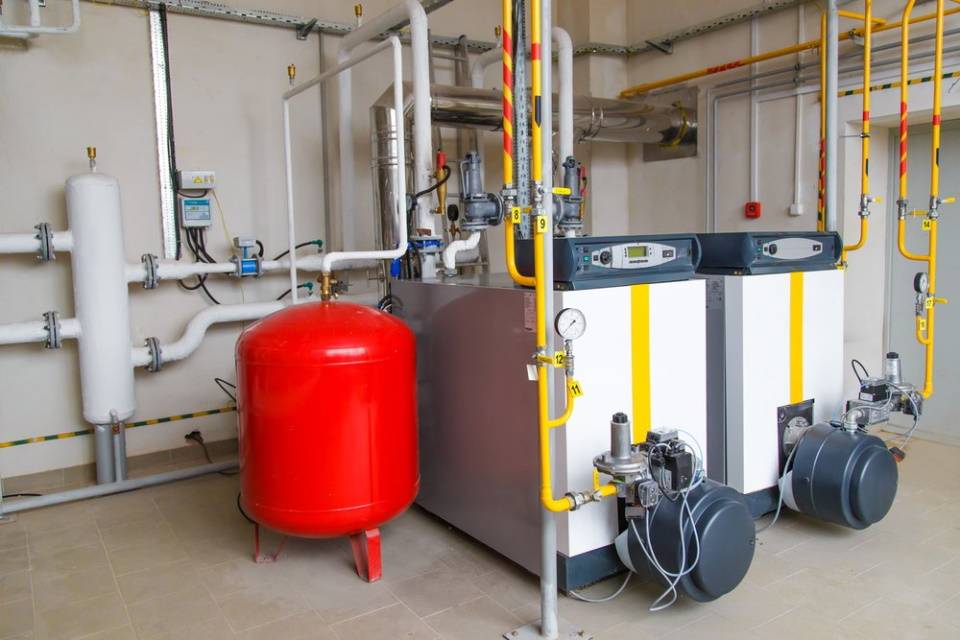

Котёл рекомендуется устанавливать не в жилом доме, а в отдельном помещении. При этом следует выполнить теплоизоляцию труб с теплоносителем.

Требования пожарной безопасности

Пожарные нормы для газовых котлов, отдельно оговаривают требования к промышленным и бытовым котельным. Для уточнения существующих ограничений, помещения, используемые для монтажа отопительного оборудования, классифицируются по типу взрыво и пожароопасности. Класс, присваиваемый газовым котельным, В1-В4.

Действующие требования пожарной безопасности к помещениям частных домов с установленными бытовыми газовыми котлами, включают в себя следующее:

  • Допускается монтаж атмосферных котлов на цокольном этаже и на крыше здания, при условии, что помещения будут соответствовать указанным в СНиП нормам. Подключение и эксплуатация котлов с открытой камерой сгорания в подвале, запрещается. Теплогенераторы с закрытой камерой сгорания, монтируются в подвальном и любом нежилом помещении в доме. Установка котла на чердаке возможна, при условии наличия хорошей теплоизоляции и соблюдения противопожарных разделок и разрывов.
  • Требования к строительным материалам – котельная огораживается со всех сторон огнестойкими перегородками с минимальным пределом сопротивляемости огню, не менее EI45 (0,75 часа).
  • Двери должны открываться наружу.
  • В бытовых котельных, пожарная сигнализация является не обязательной, но рекомендуемой мерой предотвращения аварийных ситуаций.
  • Пол, стены и потолок котельной (в случае установки навесного отопительного оборудования)? облицовывают негорючими материалами – керамической плиткой, гипсокартоном, штукатуркой и т.п.

Для промышленных котельных, действуют подобные нормы за небольшими исключениями:

  • Обязательно устанавливается система оповещения об утечке газа и возникновения пожара.
  • Система пожарной сигнализации и оповещения о пожаре в котельной, работающей на газе, должна соответствовать требованиям, изложенным в ФЗ N 123. Если котельная классифицируется классом Г, обязательно оснащение прибором, контролирующим утечку газа. Все датчики подключаются к контроллеру котла, дающему сигнал на отключение отопительного оборудования, в случае, если допустимые нормы содержания угарного газа в воздухе, превысили максимальное значение.

Наличие заземления для газового котла – обязательное условие для ввода оборудования в эксплуатацию.

Требования к дверям и окнам в газовой котельной

Высокие требования СНиП предъявляются к окнам и дверям, расположенным в газовой котельной:

  • Окна – в котельной предусматривается естественное достаточное освещение. Ширина проема окна, рассчитывается, в зависимости от объема помещения. Обязательно наличие форточки.
  • Двери – устанавливается дверное полотно, не меньше 80 см в ширину. Предусматриваются двери, выходящие из помещения котельной прямо на улицу. Все дверные полотна, выходящие в дом и на улицу, должны открываться наружу. Короб устанавливают без нижнего порога.

В бытовых котельных, устанавливается светящийся указатель аварийного выхода, непосредственно над дверью.

Нормы освещенности котельной на газе

Предусматривается искусственное и естественное освещение помещения. Выключатели устанавливаются вне котельной. Для промышленного котельного оборудования, монтируются герметичные светильники с металлической оплеткой. Расчет ширины оконного проема, высчитывается по формуле – 1 м³ помещения = 0,03 м² оконного проема. Вычисления не учитывают перегородок и рамы окна. Расчет проводится по оконному проему. Окно обязательно должно иметь форточку.

Правила энергообеспечения котельного помещения

Строительные нормы для установки газового котла в частном доме, предусматривают рекомендуемые и обязательные требования, затрагивающие энергообеспечение котельного оборудования. К ним относятся:

  • Энергозависимые котлы, подключаются к сети электроснабжения через стабилизатор напряжения и ИБП. Емкость источника бесперебойного питания, подбирают с тем расчетом, чтобы обеспечить бесперебойную работу котла в течение 12 часов.
  • Обязательно устанавливается контур заземления. Во время работы, котел любого типа, вырабатывает низкопотенциальное напряжение. При определенных обстоятельствах, искра статического электричества, становится причиной возгорания и взрыва.
  • Котельная подключается напрямую от щитовой.

Чтобы убедиться, что расположение котла и помещение, которое планируется использовать под котельную, соответствует нормам, описанным с СНиП, ФЗ и СП, перед началом проектных работ, следует получить грамотную консультацию представителя газового хозяйства.

Плюсы и минусы газовых напольных чугунных котлов

Устройство котлов с чугунным теплообменником

  • Теплотехнические характеристики – чугун, после нагрева, долго отдает тепло. Устойчив к воздействию агрессивной среды и кислот.
  • Чугунный теплообменник имеет сборную конструкцию, состоящую из отдельных секций, закрепленных шпильками. При повреждении, все части устройства можно заменить.
  • Теплообменник из чугуна способен выдерживать значительную термическую нагрузку (нагрев до 300°С) без деформации. Метал, не прогорает.
  • Срок эксплуатации котла, не менее 25 лет. При соблюдении правил использования и рекомендаций производителя, время службы увеличивается до 30-35 лет.

Что лучше залить в «чугун» – воду или антифриз

  • Время нагрева – антифриз имеет большую плотность чем вода. Поэтому, для прогрева требуется больше времени, чем для воды. Если учесть временные затраты на нагрев самого теплообменника, до подачи тепла в помещение, пройдет от 10 минут до получаса.
  • Теплоотдача – антифриз долго нагревается, но потом длительное время остается горячим. При этом, затраты для разогрева теплоносителя больше, чем требуются для нагрева воды.

Особенности эксплуатации чугунных котлов на газе

  • В 80% случаев, причиной раннего выхода оборудования из строя, являются механические повреждения во время транспортировки. Чугун, хрупкий металл, поэтому удары, падение агрегата, приводят к выходу из строя теплообменника. После доставки котла, требуется, как можно раньше проверить цельность внутреннего устройства, залив в котел теплоноситель.
  • От перепада температуры подачи и обратки системы отопления, чугунный котел может растрескаться, поэтому, в обвязку потребуется включить смесительный узел.
  • Для установки подготавливают прочное основание. Оптимален монтаж на бетонный пол или предварительно залитый фундамент.
  • При обнаружении течи, выполняется замена чугунной секции. После ремонта, полностью восстанавливаются все теплотехнические характеристики теплообменника.

Как выбрать напольный котел на газе с теплообменником из чугуна

  • Напольные одноконтурные чугунные газовые котлы отопления – предназначены для подключения к системе отопления. Нагрев горячей воды, изначально не предусмотрен.После переоборудования и подключения бойлера косвенного нагрева, напольные газовые одноконтурные котлы с чугунным теплообменником, способны использоваться для ГВС. Установка накопительной емкости, обеспечивает дополнительную защиту внутреннего устройства, одновременно, выполняя функцию термоса и смесительного узла.
  • Напольные чугунные двухконтурные газовые котлы – в отличие от предыдущей версии оборудования, в корпус встроен медный змеевик, работающий на нагрев горячей воды.Напольные двухконтурные газовые котлы с теплообменником из чугуна, могут дополнительно оснащаться встроенной буферной емкостью, для равномерной подачи нагретой воды пользователям. Котлы имеют пропускную способность – параметр, указывающий, сколько жидкости может быть нагрето в течение одного часа.

При выборе подходящего котла, ориентируются на мощность, указанную производителем, наличие или отсутствие контура и встроенной буферной емкости ГВС.

Популярные чугунные котлы

  • Германия – Buderus Logano, De Dietrich DTG, Vaillant atmoVIT.
  • Чехия – Thermona THERM.
  • Россия – Siberia серии КЧГО, Лемакс серий Wise и Лидер, Очаг КЧГ.
  • Италия – Pegasus от Ferroli, серия SLIM от Baxi.
  • Совместное производство – Protherm Медведь и Гризли.
Плюсы и минусы выбора газового котла с «чугуном»
  • Стоимость газовых отопительных котлов с чугунным «сердцем», превышает стальные аналоги в 1,5-2 раза. Именно высокая цена на агрегаты и влияет на то, что отечественный потребитель выбирает стальные аналоги. Существенные затраты оправдываются за счет длительной эксплуатации котла, достигающей 30-35 лет.
  • Простота обслуживания и ремонта – в стальных котлах, из строя выходит весь теплообменник. Заварить шов с помощью обычного сварочного автомата, практически невозможно. Чугунный теплообменник, ремонтируется посредством замены поврежденной секции.Выполнить ремонтные работы возможно самостоятельно, при условии, что имеются определенные навыки. Допускается увеличение производительности котла, методом добора нескольких секций теплообменника.
  • Неприхотливость к качеству теплоносителя – выбор чугунного котла оправдан по причине того, что металл абсолютно инертен к воздействию кислот. Допускается применение антифриза в любой пропорции.

Разновидности газового отопительного оборудования

Современная промышленность производит достаточно большое разнообразие видов оборудования для оснащения газовой котельной или для установки в любом другом нежилом помещении, что позволяет пользователям таких устройств оптимально подбирать их в полном соответствии со своими требованиями и финансовыми возможностями. Так, в зависимости от целого ряда параметров, котлы могут быть:

  • одноконтурного или двухконтурного типа;
  • с камерой сгорания закрытого или открытого типа;
  • оснащенными различными системами розжига;
  • с бойлером для нагрева воды наружного или внутреннего типа;
  • устанавливаемыми на полу или монтируемыми на стене помещения.

Кроме этого, естественно, отопительные приборы для кухни различаются и по своей мощности.

В большой кухне можно разместить и напольный газовый котел, если требуется отапливать помещения значительной площади

Различия одно- и двухконтурных газовых котлов

Одноконтурные и двухконтурные котлы для кухни различаются не только количеством контуров в своей конструкции, но и функциональными возможностями. Так, технику одноконтурного типа можно использовать только для отопления, а двухконтурный газовый котел еще и для того, чтобы нагревать воду для бытовых и хозяйственных нужд. Между тем, если оснастить одноконтурный котел внешним бойлером, то и его можно использовать для нагрева воды для нужд горячего водоснабжения на кухне.

Котел с одним теплообменником будет использоваться только для отопления, а оборудование с двумя контурами дополнительно решит проблему горячего водоснабжения

Настенный двухконтурный котел – это мини-котельная размерами чуть больше обычной газовой колонки

Газовые котлы с закрытыми и открытыми камерами сгорания

Воздух в котлы с открытой камерой сгорания поступает непосредственно из кухни, а отработанные газы естественным путем улетучиваются через дымоход. Установка котла данного типа на кухне – не лучший вариант, так как при его работе на кухне уменьшается количество воздуха, что особенно критично, если объем помещения небольшой. Несколько по иному принципу работают котлы с закрытой камерой сгорания, воздух в которые подается с улицы по специальному дымоходу коаксильного типа и по нему же отводятся образовавшиеся в процессе горения газы. Местом установки котла с закрытой камерой сгорания могут быть даже кухни небольшого размера (6–8 м2), где допускается выполнять их монтаж внутри мебельных шкафов кухни.

Устройство котлов с различными типами камеры сгорания

Так выглядит коаксиальный дымоход со стороны улицы

Различия газовых котлов по типу розжига

На отопительных приборах, в зависимости от модели, могут устанавливаться автоматические и ручные системы розжига. В устройствах первого типа горелка автоматически включается в тот момент, когда в нее начинает поступать газ, а при использовании типа с ручным розжигом, соответственно, осуществлять такой процесс придется самостоятельно, используя спички или зажигалку.

Автоматика газового котла бывает энергонезависимая (механическая) и энергозависимая (электронная). В бюджетных моделях чаще используется первый тип

Газовые котлы с внешними и встроенными бойлерами

Естественно, что намного удобнее, когда вместе с газовым котлом используется и бойлер, в котором нагревается вода, предназначенная для удовлетворения бытовых и хозяйственных нужд. Такие бойлеры для кухни, как уже говорилось выше, могут быть внешними и встроенными в сам котел. Приборы со встроенными бойлерами отличают компактные размеры, такие варианты являются более простыми в монтаже, но объем бака, который в них встроен, достаточно небольшой. Практически любым может быть объем бака у котлов с внешним бойлером, но такие приборы, что следует учитывать при их выборе, занимают больше места, а для того, чтобы выполнить их монтаж, необходимо будет обустроить дополнительные коммуникации.

Устройство газового котла со встроенным бойлером

Размещение внешнего бойлера потребует больше места на кухне

Гидравлическая группа

Гидравлическая группа расположена в самом низу устройства. Сюда входит подающая часть и обратная (с насосом).

Обратите внимание из каких материалов выполнена эта группа. Раньше была распространена латунь

Сейчас ее все чаще заменяют композитным исполнением – термостойкий пластик черного цвета. Ничего страшного в этом нет, технологии не стоят на месте и развиваются с каждым днем.

Ошибка №22
Однако латунь по-прежнему считается более качественным и надежным материалом.

При этом, многие забывают, что если у вас вода в системе химически агрессивна + присутствуют блуждающие токи, то котел с латунной гидравлической группой будет не лучшим решением.

Котлы на твердом топливе

Нередко во время подбора котла отопления по площади потребители останавливаются на твердотопливном оборудовании. Хотя у него есть ряд недостатков, все же оно наиболее востребовано.

Как правило, для растопки твердотопливных котлов используют уголь и дрова. Окончательный выбор зависит от того, какое сырье более доступно в данном регионе. Стоит отметить, что угольные и дровяные котлы отличаются друг от друга. У дровяных котлов предусмотрена большая загрузочная камера, в которую помещается много дров. Камеры для угля имеют меньше топку, у которой стенки сделаны более толстыми, чтобы выдерживать высокие температуры горения.

Преимуществами твердотопливных котлов считают:

  • экономию средств на отопление;
  • надежность и простату строения;
  • возможность работать вне зависимости от наличия электричества.

Стоит назвать и существенные недостатки:

  • Благодаря цикличности работы котлов температура воздуха в доме непостоянна, становится то холодно, то жарко. Для решения этой проблемы устанавливают теплоаккумуляторы, то есть емкости с водой, которые позволяют поддерживать оптимальный микроклимат постоянно – в процессе горения аккумулируется тепло, которое потом расходуется на прогрев дома.
  • Необходимость в обслуживании. Любое твердое топливо придется сначала загрузить, поджечь, проконтролировать интенсивность его горения, а по завершению процесса – прочистить топку и разжечь котел заново.
  • Система не может работать в автономном режиме. По мере прогорания необходимо периодически подбрасывать новую порцию топлива, чтобы система не замерзла.
  • Поскольку в процессе закладки топлива и очистки котла образуется много грязи, котел желательно устанавливать как можно ближе к входу, чтобы не разносить ее повсюду.

Схема действия двухконтурного котла

Наличие системы ГВС немного усложняет схему работы газового котла двухконтурного типа. Нагретый горелкой теплоноситель, двигаясь по теплообменнику, обеспечивает нагрев пластинчатого теплообменника, по которому движется вода из водопровода.

Конструктивная схема двухконтурного газового котла с и битермическим и двумя обычными теплообменниками. В первом варианте нет необходимости в использовании двух теплообменников

Одновременное использование двухконтурной модели в режиме отопления и горячего водоснабжения невозможно. При активизации крана горячего водоснабжения благодаря трехходовому термостатическому клапану прекращается циркуляция теплоносителя по магистралям отопления. Котел переходит в режим перемещения воды по контуру с пластинчатым теплообменником, которым производится нагрев воды для бытовых нужд.

При значительном потреблении горячей воды на длительное время может быть парализована работа котла с ориентацией на отопление. Решить проблему можно двумя путями – предусмотреть установку более мощного отопительного прибора или включить в схему обустройства бойлер косвенного нагрева.

При активном использовании системы ГВС возможна установка двухконтурного котла со встроенным бойлером. В этом случае немного увеличивается расход топлива за счет того, что в паузе между циклами работы отопительной системы энергия горелки используется для поддержки температуры воды в дополнительном газовом водонагревателе.

Определенный запас горячей воды во встроенном бойлере позволяет использовать систему ГВС без отключения контура отопления. В результате обе системы работают поочередно, при этом отсутствует фактор перегрева жидкости и продлевается срок жизни теплообменника.

Котел со встроенным штатным бойлером не только обеспечивает достаточный запасной объем горячей воды, но и помогает избежать длительного отключения контура отопления

Встроенный штатный бойлер позволяет в любое время получить горячую воду нужной температуры, запас которой обеспечивается в автоматическом режиме. В то время, как проточной системе ГВС требуется несколько минут для нагрева воды до требуемой температуры.

Преимущества и недостатки

К основным плюсам напольных агрегатов относят:

  1. Большой диапазон мощностей самых разных значений от 10 кВт до более 1 МВт.
  2. Высокая производительность большой камеры сгорания с особой конструкцией.
  3. Возможность обогрева нескольких объектов небольшой площади или одного помещения большой площади.
  4. Экономичный расход топлива.
  5. Обеспечение автономной работы отопления энергонезависимыми моделями.
  6. Богатый функционал в зависимости от оборудования и комплектации конкретного агрегата.
  7. Самостоятельное выявление неисправностей при оснащении современной автодиагностикой.
  8. Размещение прибора в отдельном помещении для минимизации уровня шума.
  9. Незначительное количество вредных выбросов в атмосферу отработанных газов.
  10. Долгий срок службы.
  11. Высокий уровень безопасности, обеспечиваемой установкой в отдельном помещении, диагностикой, несколькими предохранителями.

Минусами считаются:

  • необходимость выделения отдельного топочного помещения;
  • обязательное обустройство эффективного дымохода;
  • непростой монтаж с привлечением квалифицированных специалистов и покупкой элементов обвязки;
  • невысокая продуктивность по горячему водоснабжению и большие затраты на газ для получения горячей воды летом;
  • возможные проблемы с электронным управлением в случае перепадов напряжения в электросети;
  • уменьшение срока эксплуатации стальных изделий из-за образования коррозии;
  • опасность выхода из строй чугунных агрегатов из-за небрежной загрузки, перевозки или выгрузки, вызывающих появление микротрещин;
  • повышенные расходы на дополнительные опции для расширения функционала.

Преимущества бытовых газовых котлов

Установка газового котла – это одно из самых простых, удобных и недорогих решений, позволяющих обогреть дом. Чтобы система была предельно универсальной и эффективной, стоит выбрать двухконтурный отопительный котел на природном газе, который сможет не только нагреть дом, но и обеспечит его жильцов горячим водоснабжением.

Независимо от индивидуальных характеристик и оснащения, все бытовые газовые котлы имеют следующий ряд достоинств:

  • Высокая эффективность. Газ, несмотря на его низкую стоимость, является одним из самых теплоемких энергоресурсов, который вдобавок подходит для обогрева любых помещений. При условии грамотного подбора котла весь дом будет хорошо прогрет и обеспечен горячей водой, а затраты ресурса при этом будут минимальны.
  • Доступность оборудования. На современном рынке отопительного оборудования газовые котлы представлены в большом ассортименте, поэтому подобрать оптимальный вариант для конкретных условий эксплуатации не составит труда. Также нельзя не отметить широчайший диапазон цен, который позволяет найти котел, способный вписаться в любой бюджет.
