Вычисление размеров фундамента
Чтобы правильно вычислить параметры основания под камин, нужно учитывать характеристики грунта, размеры и вес самого камина.
Основа под топочную конструкцию
Фундамент закладывают ниже точки промерзания грунта на 20 см, чтобы при морозном пучении почвы его не вытолкнуло наружу. Также берут в расчет глубину расположения подземных источников.
Глинистая почва с наличием в ней влажности не способна выдерживать нагрузки, она дает неравномерную усадку на протяжении всего срока эксплуатации.
На песчаном грунте усадка происходит за короткий период. Под давлением веса песок уплотняется и в дальнейшем является надежной основой для постройки.
Ширина котлована должна быть на 5-15 см больше размеров камина.
Минимальная глубина заложения составляет 50 см, при необходимости можно заглублять основание на 1 м и более.
Принцип работы печи длительного горения
В узких кругах знают — тлеющая древесина выделяет больше тепла, чем активно горящая. Поэтому, ключевая задача – заставить топливо тлеть. Это решается благодаря конструктивным особенностям печи, главные из которых — специфическая подача воздуха в топку и удаление дыма.
Печи подобного типа ещё называют газогенераторными или пиролизными. У них особый режим сгорания топлива. То есть, при условии недостатка кислорода, получается пиролизный газ, главные составляющие которого – окись метана и углерода. Кстати, печи из кирпича, не могут обеспечить такое длительное горение.
Вот приблизительный принцип работы такой печи: во время тления дровяного топлива, образующийся пиролизный газ, выходя через форсунки, перемешивается с воздухом. Попав в камеру сгорания, теперь уже газовоздушная смесь в присутствии катализатора воспламеняется и сгорает, выделяя в 3-4 раза больше тепла, чем при обычном горении. В процессе этого, все тяжёлые фракции, в том числе сажа и копоть, практически полностью сгорают. Приток воздуха может быть организован естественным или принудительным способом.
Основание
Некоторые модели отдельно стоящих газовых каминов или электрических каминов-комплектов не требуют укрепления напольного покрытия. Вследствие своей малой массы они могут устанавливаться в многоэтажных домах. Необходимо предварительно рассчитать нагрузку, приходящуюся на единичную площадь и ознакомиться с техническими характеристиками перекрытия дома.
Чугунная топка будет встроена в кирпичный корпус, а значит, масса нашей конструкции потребует надежного фундамента. В идеальном случае фундамент под камин возводится одновременно со строительством дома, но такой предусмотрительностью мало кто обладает.
- Первым делом демонтируется напольное покрытие. Поднимаются полы на такой площади, чтобы было удобно проводить работы. Необходимо выкопать котлован, размеры которого будут на 30 см больше корпуса камина с каждой стороны, кроме прилегающей к стене.
- Заливку фундамента выполняют с использованием армирующих элементов. Если грунт влажный, то рекомендуется использовать каменный бут. Послойно заливая фундамент, доводят его до уровня пола. После застывания раствора поверхность фундамента накрывается гидроизоляционным материалом и производится кладка двух рядов кирпичного основания будущего камина. Его уровень необходимо довести до строгого горизонтального состояния.
Работы по строительству бетонной стяжки
Основные материалы для каминов:
При наличии готового проекта камина, в котором можно быть уверенным, следующий этап – определиться с потребностью в материалах. Если камин будет строиться из кирпича, то для правильного обсчета следует знать правило, по которому считают кирпичи мастера-печники – и половинка и четвертинка кирпича идет в расчет, как целый кирпич.
Песок для камина необходим чистый, карьерный или лесной, средней фракции. «скругленный» речной песок одобряют не все печники, считается, что он не даст в растворе достаточного сцепления швов с кладкой. Промывают песок на ситах из шланга, затем просушивают.
Глина – основной компонент раствора
Важно, что глина применяется не всякая, а только специальная печная. Можно покупать готовую печную глину и сухую растворную сбалансированную смесь
Если раствор делается собственноручно, то предпочтительно применение синей кембрийской глины (она не обязательно голубого и синего цвета, бывает и оранжевая), мертеля и белой каолиновой глины. Возможны и приветствуются добавки шамотного порошка. Огромное значение имеет жирность конкретной используемой глины на подбор пропорции раствора, который во многом делается эмпирически, путем проб и ошибок. Чем жирнее глины, тем больше нужно включать в состав песка. Вопросы о глинах для печных растворов сложные и неоднозначно решаются печниками, есть разные мнения. Возможно, разногласия имеют исток в разнице минеральных составов и свойств глин в разных местностях. Но есть простой выход – приобрести адаптированную каминную смесь для кладки.
Часто в рецепты растворов для печной и каминной кладки входит портландцемент. При использовании раствора, приготовленного на чистом цементе и песке швы выполненной кладки, вероятнее всего, растрескаются при нагреве, но добавка в глиняный раствор ПЦ400 в количестве 1/4-1/5 от объема сухой смеси упрочняет и пластифицирует раствор. Также для придания пластичности и предотвращения растрескивания многие мастера добавляют в печные растворы поваренную соль из расчета один стакан на ведро воды.
- Для устройства фундамента требуются материалы для бетона: щебень или гравий в качестве крупного заполнителя, крупный песок, портландцемент марки ПЦ400 или ПЦ500 (быстротвердеющий), арматурная сталь для каркаса. Камин из кирпича является тяжелым сооружением, и армирование фундамента выполняется объемными каркасами, но не плоскими каркасами и сетками. Сечение арматуры будет достаточно, если применить стержни диаметром 8; 10 мм.
- Для камина потребуются колосниковая решетка (если так решен проект), заслонки для дымовой трубы, металлические детали и элементы по дизайну и оборудование, включая кочергу.
- Материалы для отделки. Облицовки из плиток, шамота или натурального камня, майолика или оригинальные отделки морским или речным камнем выполняются в последнюю очередь, когда камин и дымоход полностью готовы. Единственное исключение – изразцовые отделки, которые и проектируются, и возводятся параллельно с устройством камина и требуют дополнительно специальных крепежных деталей (скобы, штыри или костыли, обвязочная проволока).
Принцип устройства печи
Устройство печей. Печь любого типа состоит из топки, теплообменника-дымохода и трубы.
Главная часть печи — топка (топливник). Это камера, специально предназначенная для сжигания топлива и соответствующим образом оборудованная. На дне камеры расположено отверстие, через которое в топливник поступает воздух, необходимый для горения. Для того чтобы топливо не выпадало из отверстия, оно перекрыто колосниковой решеткой. Воздух поступает в топливник через узкие щели между прутьями колосника. Через эти же щели вниз ссыпается зола от сгоревшего топлива.
Для загрузки топлива в камеру в печи устраивают топочную дверцу (на фасаде или сбоку). Топка со всех сторон замыкается стенками и сводом. Установленная сверху топливника чугунная плита в кухонных печах нагревается над огнем, позволяя варить или жарить на сковороде пищу.
Под топкой расположена камера зольника. Она сообщается с внешним по отношению к печи пространством и оборудована дверцей, которая служит для удаления золы, попадающей в камеру. Помимо этого, дверца позволяет регулировать приток воздуха в топку при горении и препятствует выходу тепла из помещения после протапливания печи.
В своде топки имеется еще одно отверстие, которое называется хайло. Это отверстие дает возможность горячим продуктам горения покидать топливник и при движении по каналам дымохода отдавать тепло стенкам отопительного щитка или колпака печи, нагревая их до значительных температур. Горячие стенки печи нагревают воздух в жилом помещении, выполняя основную функцию каждой печи — отопление.
Принцип работы печи.
Дымоход представляет собой систему каналов, проложенных внутри кирпичной кладки. Самый простой дымоход состоит из участков прямого тока, обратного и снова прямого, который заканчивается трубой. Для того чтобы повысить КПД печи и увеличить нагреваемую горячими газами площадь, участок обратного тока делают из нескольких параллельных друг другу каналов.
Многооборотные дымоходы отличаются от предыдущего тем, что чередование участков прямого и обратного хода происходит несколько раз (3-5), нагревая стенки более равномерно.
В бесканальном дымоходе дымооборот происходит в камере (колпаке). При этом выходящие из хайла газы поднимаются к своду камеры и опускаются вниз, постепенно охлаждаясь и отдавая тепловую энергию стенкам колпака. Отработавшие газы удаляются через находящееся внизу и сбоку отверстие, которое напрямую выходит в трубу.
Труба предназначена для удаления газообразных продуктов горения топлива (дыма) из печи. По конструкции трубы разделяются на насадные и коренные.
Насадными называются трубы, которые установлены непосредственно на печи. Коренные могут быть расположены внутри стены дома или иметь собственный фундамент, образуя отопительные щитки.
Особенности изготовления металлического камина
Если Вы решили самостоятельно изготовить металлическую печь для своего дома, следует заранее приготовить все необходимые материалы:
- металл листовой, толщина от 3 до 5 мм. Он необходим для дымохода и топливной части печи;
- металл листовой, толщина от 0,5 до 1 мм. Он будет использоваться при изготовлении зольника;
- решетка, которая будет выполнять как декоративную, так и защитную функцию;
- чугунная дверка для топки;
- уголки и рейки из металла толщиной 3 мм. Они необходимы для надежного закрепления самой печи и ее основания;
- труба и повороты из нержавеющей стали, которые понадобятся для изготовления дымохода.
Вычисление размеров фундамента
Чтобы правильно вычислить параметры основания под камин, нужно учитывать характеристики грунта, размеры и вес самого камина.
Основа под топочную конструкцию
Фундамент закладывают ниже точки промерзания грунта на 20 см, чтобы при морозном пучении почвы его не вытолкнуло наружу. Также берут в расчет глубину расположения подземных источников.
Глинистая почва с наличием в ней влажности не способна выдерживать нагрузки, она дает неравномерную усадку на протяжении всего срока эксплуатации.
На песчаном грунте усадка происходит за короткий период. Под давлением веса песок уплотняется и в дальнейшем является надежной основой для постройки.
Ширина котлована должна быть на 5-15 см больше размеров камина.
Минимальная глубина заложения составляет 50 см, при необходимости можно заглублять основание на 1 м и более.
Схема устройства камина
Из чего состоит камин? В сущности, устройство камина напоминает обычную печь. В нем присутствуют три главные части: топочная камера, дымоходная труба и отверстие, в которое забрасывается топливо, так называемый портал. Он является декоративным элементом и нужен для обрамления топки. Топочная камера – это большая ниша, в которой располагается горящее топливо. Дымоход обязательно должен быть сконструирован по всем правилам, так как от полноценной и эффективной вытяжки дыма зависит не только коэффициент полезного действия камина, но и безопасность эксплуатации
По факту, изучая проекты каминов, особое внимание уделяют обычно выбору красивого и вписывающегося в интерьер портала, а форма и внешний вид остальных частей несущественны, ведь их даже не будет видно. Но если планируется сложить камин своими руками, необходимо знать, какова конструкция камина и каков принцип работы камина, а также иметь подходящие чертежи.
Особенности устройства камина в деревянном доме
Фундамент под камин в деревянном доме является обязательным. При выполнении расчетов и монтажных работ нужно учитывать специфику эксплуатации в деревянном доме:
- Камин нельзя ставить непосредственно на пол или перекрытие, мало того, что материал горючий, он не обладает достаточной прочностью, чтобы выдерживать значительные несущие нагрузки.
- При устройстве большой отопительной конструкции в помещении малой площади воздух будет слишком сухой. Это приведет к растрескиванию стен, потолка, пола из древесины.
- Нельзя устанавливать печь напротив окон и дверей, так как образуется сквозняк, из-за которого могут возгореться практически затухшие угли.
Лучше выбирать островное расположение камина. При монтаже его рядом со стеной она будет перегреваться, в результате чего может произойти возгорание.
Для монтажа кирпичной кладки применяют известково-песчаный раствор, между элементами оставляют минимальные промежутки.
Как возвести своими руками фундамент под печь можно посмотреть на видео:
Фундамент под камин массой более 500 кг необходим во избежание неравномерной усадки и образования трещин, через которые может произойти возгорание. Перед возведением опорной конструкции нужно правильно рассчитать все ее параметры, от этого будет зависеть безопасность и срок эксплуатации камина.
Газовые камины
Это вообще весьма специфическая штука, что называется, на любителя. Многим даже напоминает горелки крематория.
Искусственная имитация керамических дров вообще не привносит в помещение никакого уюта и тепла, и выглядит неестественно.
Подключаются такие девайсы как от газового баллона, так и от магистральной трубы.
Ошибка №8
И в том, и в другом случае монтировать подобные устройства без профессиональных газовщиков нельзя.
Средний вариант вместе с установкой обойдется порядка 500-700 тыс. рублей.
А качественные, шикарные экземпляры стоят вообще несколько миллионов.
Преимущества:
отсутствие золы и грязи
при правильном монтаже – это менее пожароопасная штука
есть маломощные модели, которым даже не требуется дымоход
Производители уверяют, что маломощные можно даже монтировать в квартирах.
Ошибка №9
Однако не забывайте, что наличие в помещении газовой горелки без дымохода, требует присутствия хорошей вентиляции.
Нормы эксплуатации камина
Для того чтобы система камина прослужила максимально долго, важно не только изучить фото- и видеоматериалы по монтажу, но и придерживаться ряда требований, а именно:
- замена древесины как основного топлива на иное в процессе работы камина крайне не рекомендуется, так как такое стремление увеличить скорость горения может негативно сказаться на его функционировании;
- использовать воду в качестве гасителя огня категорически запрещено;
- проводить чистку камина и иное обслуживание необходимо с периодичностью не реже, чем один раз в два месяца.
Чтобы камин работал лучше, на его дне всегда стоит оставлять слой сгоревшей древесины толщиной около 1 см. Внешнюю поверхность можно чистить тряпкой и обычным мыльным раствором.
Если топка камина является закрытой, то на ее стекле от сгорания древесины обычно образуется нагар, который без труда можно удалить обычным средством для чистки стекол. Внутренние стенки рекомендуется очищать специальной жесткой щеткой, что поможет избавиться от налета и золы.
Для чего нужен фундамент под камин
Строительство фундамента для камина продлит срок его эксплуатации, и обезопасит жильцов от угрозы пожара в результате попадания искры через трещины в стенках конструкции.
Можно использовать камин без устройства под него надежной основы при условии, что он весит не более 500 кг. При эксплуатации конструкции более большого веса со временем будет происходить усадка. Это приведет к появлению трещин и постепенному разрушению конструкции.
Фундамент должен располагаться строго по уровню и обеспечивать ровное положение всех элементов системы. Он должен быть шире, чем основание печи или камина, как минимум на 10 см с каждой стороны.
Уровень расположения пола должен быть выше основания под камин на 8-10 см.
Правильно будет осуществлять закладку фундамента под камин в процессе монтажа основания дома. Предварительно нужно знать габариты и вес отопительной конструкции, выполнить все необходимые расчеты и только после этого приступать к устройству основы.
Для защиты от влажности, которая всегда присутствует в грунте выполняют мероприятия по гидроизоляции. Для защиты от влаги применяют рубероид с битумным покрытием, уложенный в два слоя так, чтобы стыки верхнего и нижнего рядов не пересекались.
Выбор материалов
Не все знают как правильно выбрать топку для камина. Исходя из этого, вам понадобится подобрать для себя наиболее подходящий тип материала:
- Чугун. Такие конструкции имеют доступную стоимость при покупке уже готовой конструкции. Они прекрасно сохраняют и держат тепло. Хорошо переносят воздействие высоких температур и их перепады, имеют высокую степень теплоотдачи и максимальный КПД;
- Сталь. Цена на них преимущественно высокая, за счёт своего небольшого веса и возможности подобрать устройство больших габаритов с оригинальным дизайном и формой. При необходимости можно с лёгкостью заменить все износившиеся детали и элементы конструкции.
Бюджетный и доступный вариант: чугунная модель
Надёжная и дорогая стальная топочная камера
Советы по монтажу каминного дымохода
Дымоходы для камина монтировать проще, чем печные. Как правило, это почти прямая вертикальная труба, которая идет от каминной топки на крышу. Если нужно сделать ответвление или врезку в общий дымоход, то колено монтируется под углом не более 45º.
Схемы всех каминных дымоходов похожи, так как система работает по одному принципу.
Кирпичные дымоходы не практичны, так как на этих дымоходах больше оседает сажа и хуже тяга.
На данный момент для установки дымохода используют сэндвич-трубы из нержавейки с теплоизоляционной прослойкой. Установка дымохода из таких труб обходится на порядок дешевле, плюс она по силам любому домашнему мастеру.
Базальтовая прослойка в сэндвич-трубах защищает дымоходный канал от конденсата.
Непосредственно над каминной топкой устанавливается сектор обычной (не утепленной) трубы, в продвинутых моделях этот сектор может оборудоваться регулируемой дымовой заслонкой. Сверху на него уже устанавливается утепленная труба.
Регулятор тяги необходим в любом дымоходе.
Чтобы соединить между собой утепленную и не утепленную части дымохода используется специальный переходник, он не дает базальтовой прослойке «сползти» вниз и обеспечивает герметичность системы.
Без переходной шайбы утепленный дымоход собрать невозможно.
Запомните — все стыки и соединения в дымоходе обязательно промазываются термостойким герметикам, а там где это предусмотрено труба еще фиксируется металлическим хомутом.
Все соединения в дымоходе нужно герметизировать.
Короб для дымоходной трубы, который мы монтировали непосредственно над топкой, делается не только для красоты, с помощью этой теплоизолированной камеры можно легко перенаправить потоки теплого воздуха в соседние комнаты или в общую систему вентиляции.
Схема перераспределения тепла в камине.
Для того чтобы обеспечить хорошую тягу в дымоходе трубу нужно грамотно смонтировать на крыше. Чем выше дымоход, тем лучше тяга, но не всегда есть возможность установить высокую трубу, для таких случаев есть минимальные требования, которые отражены на схеме ниже, данные указаны в миллиметрах.
Чтобы была хорошая тяга, дымоход на крыше устанавливается по определенным правилам.
Основные виды конструкций дымохода
Рассмотрим несколько видов конструкций дымоходов и особенности их монтажа.
Схема устройства фундамента под камин.
- Внутри кирпичной шахты монтируют трубу из нержавеющей стали (к кирпичной кладке нет особых требований — не требуется герметичность, специальные растворы или особый тип кирпича. Такие работы по установке шахты относят к общестроительным работам).
- Установка дымохода происходит из готовых керамических блоков. Такие блоки обладают разными размерами, создаются из огнеупорной керамики, и с их помощью можно создать дымоход под определенные условия. Каждый блок является частью дымохода, стены которого отличаются гладкостью поверхности и низкой теплопроводностью. На торцах керамических блоков размещают специальные замки, благодаря которым достигается надежность их соединения друг с другом. При помощи термостойкой мастики герметизируют стыки. По теплоизоляции стенка блока ни в чем не уступает теплоизоляции кирпичной кладки толщиной в 15 см. В плане стоимости монтаж дымохода можно отнести к средней ценовой категории. Вес готовой конструкции меньше кирпичной в четыре раза, габариты — в полтора. Из-за сложности установки такого дымохода лучше всего подробно проконсультироваться со специалистами.
- Дымоход представляет собой двустенные металлические элементы (труба в трубе), которые теплоизолируются между собой при помощи базальтового волокна. Внутренняя труба создается из нержавеющей стали толщиной в 0,5-1 мм. Затем укладывают слой теплоизоляции. Наружная труба создается обычно из оцинкованной либо нержавеющей стали. В большинстве случаев дымоходы такого типа продаются в виде готовых наборов, в которые входят все необходимые детали для соединения комплектующих, их крепления к стене и перекрытию, а также детали для гидроизоляции кровли, отводы и прочее. К минусам такого монтажа каминов и дымоходов можно отнести высокую стоимость. Достоинства такого типа конструкции дымохода камина — низкий вес и компактность, высокая скорость и легкость сборки.
https://1popechi.ru/youtu.be/DTMNct1EqtM
Раствор для кладки камина

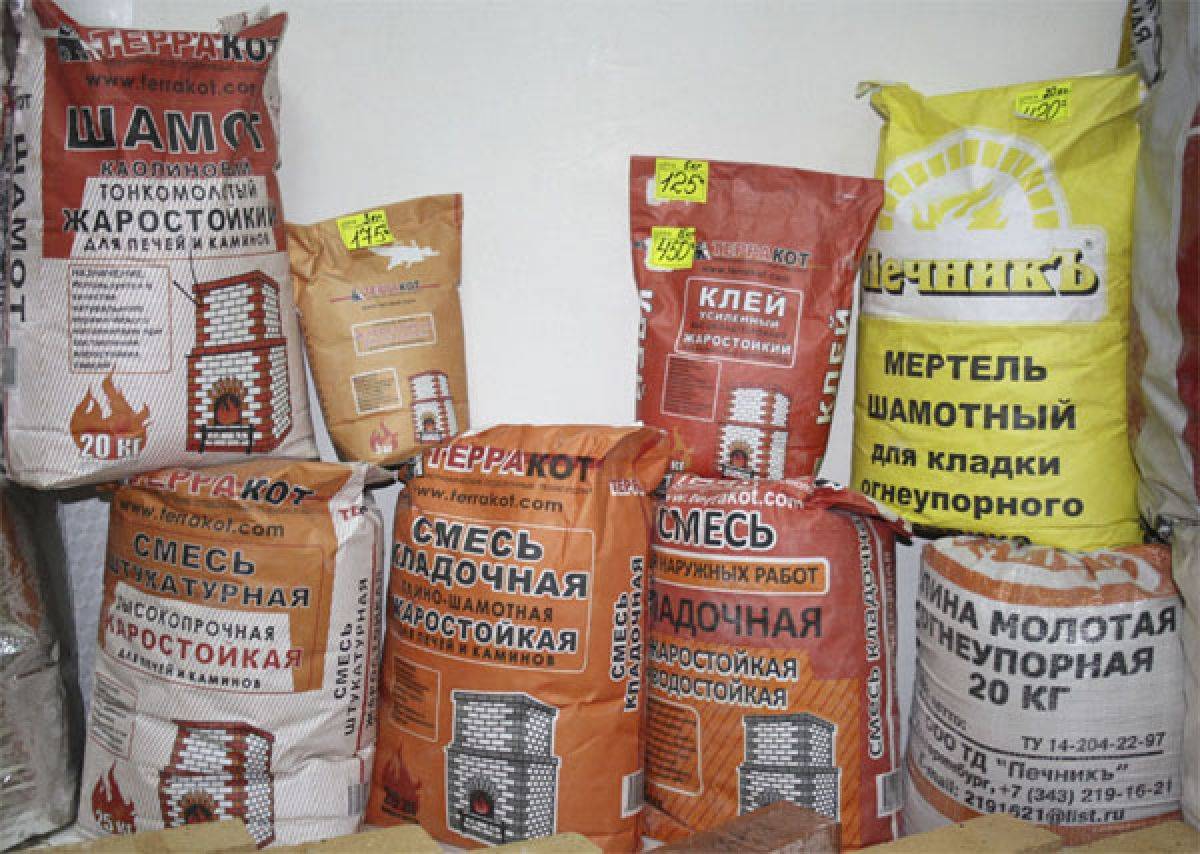

Выложить камин не просто, важно использовать качественные смеси и правильно развести консистенцию. Проще всего приобрести уже готовы смеси, как правило, их продают в мешках по 20-30 кг
Они лучше тем, что уже расфасованы согласно классификации и норм
Кстати, помимо состава обращайте внимание на технические параметры, то есть на уровень термостойкости. Ведь помните, что камины в принципе используются чаще, поэтому топка должна обладать отличными термическими показателями.
Можно сделать раствор собственноручно, однако для этого понадобится песок, лучше всего мытый, чистый, просеянный с диаметром в 0,2-1,8 мм
Также лучше использовать глину только жирную. Подобрать консистенцию сложно, при достаточно сильном избытке глиняной смеси, он станет растрескиваться либо течь. А вот, наоборот, когда не достаточно глины, не будет прочности.
Раствор для кладки
Глину стоит подбирать лучше чистую, в которой минимальное содержание примесей. Наиболее оптимальным вариантом считается, так называемая синяя глина, но можно использовать и классическую красную. Помните, что пропорции должны совпадать со следующими: 1/1 или 1/3.
Однако точное соотношение подбирается уже непосредственно на месте, можно сказать на глаз. Для контроля можно воспользоваться народным способом, итак, на кирпич кладется раствор в 5 см. сверху кладем еще один кирпич. Принцип в том, если после пяти минут, взяв верхний кирпич, нижний не отвалится, значит, раствор подходящий.
Помните, что строительство потерпит избыток глины, но вот её недостаток, точно скажется на прочностных характеристиках сооружения. Но, конечно, же, для простого строительства, настолько сильно заморачиваться с этим не нужно, лучше купить уже готовую смесь.
Правила установки каминной топки
Качество работы камина во многом зависит от того, насколько правильно были соблюдены все инструкции при установке.Так, профессиональные мастера рекомендуют руководствоваться следующими правилами:
при определении места, где будет располагаться камин, важно позаботиться о том, чтобы примыкающие к нему стены и поверхность потолка стойко переносили воздействия высокой температуры;
обустройство камина предполагает наличие ровного каменного или керамического в качестве основания;
в качестве предохранительной меры основание топки следует оснастить листом стали, толщина которого должна составлять более 2 мм;
роль теплоизоляционного материала прекрасно выполнит вата на базальтовой основе, которую нужно проложить между поверхностями пола и перекрытия. Такая вата отличается высокой термостойкостью (нагрев до 900°C не причинит ей никакого вреда);
одна из особенностей укладки топки – это необходимость ее постепенного закругления, для чего каждый из последующих кирпичей необходимой укладывать на 6 см ближе от начала предыдущего кирпича;
остатки смеси раствора, образующиеся после укладки ряда кирпичей, требуется удалять губкой;
говоря о таком параметре, как толщина стенок топки, следует помнить, что у боковых стенок этот параметр должен составлять 20 см, а у задней грани – 10 см;
при условии, если камин монтируется в сооружении, изготовленном из камня, то его обустройство можно выполнять возле любой желаемой стены
Но если основным элементом конструкции дома выступает древесина, то перед монтажом необходимо соорудить специальный слой защиты. Для этих целей можно воспользоваться либо стандартным кирпичом, либо строительными блоками;
диаметр вмонтированных в камеру декомпрессии решеток должен соответствовать мощности используемой топки;
для того чтобы поверхность не повредилась в процессе работы камина, трубу дымохода важно вывести за пределы крыши не менее, чем на 1 метр;
те участки дымовой трубы, которые пересекают чердачное помещение, необходимо обработать слоем теплоизоляции;
стык топки камина и трубы дымохода должен быть полностью герметичным;
для того чтобы к каналу вывода газов поступал воздух, необходимый для вентиляции, на участке выхода камина требуется обеспечить зазор величиной в 5 см;
минимальная высота топливника над поверхностью пола – 20 см;
контроль над подачей воздуха в топку поможет улучшить установка специальной заслонки дроссельного типа, монтируемой в поддувало;
избыток конденсата способен навредить системе, поэтому важно предусмотреть возможность его стока из трубы.
Применение бутобетона
Для строительства основания камина своими руками прекрасно подойдет бутобетон. Для этих целей следует сделать опалубку, которую изнутри обшивают рубероидом, толью или бергамином, или же обрабатывают при помощи битума. Заливку выполняют в несколько слоев.
Первый слой составляют большие камни до 15 см. Между ними оставляют зазоры, в которые засыпают щебень. Верхний слой делается из раствора в пропорции цемента с песком 1:3. Далее готовят раствор, из которого будет основание, готовят в пропорции воды с цементом 1:1. Заливка бутобетона выполняется рядами, в день желательно делать один ряд.
Конструкции каминов и принцип работы их
Во внутренней части камина необходимо в обязательном порядке делать газовый порог, у которого должен присутствовать изгиб в форме колена. Предназначено данное колено для того чтобы предотвратить вылет из трубного пространства искр и для того чтобы защитить топку от перепадов потоков воздуха. Помимо того с его помощью осуществляется предотвращение попадание в пространство топливника воды дождя и снега.
Использовать камин в качестве главного обогревающего средства в регионах отличающихся очень низкой температурой воздуха в холодное время года не целесообразно. Ведь КПД камина не превышает двадцати процентов, тогда как вся основная тепловая энергия в прямом смысле выражения «вылетает в трубу». Проще говоря, камин в холодных регионах желательно устанавливать в комплексе с традиционными источниками отопления.
При работе камина тепловая энергия получается за счёт тепловой энергии полученной от сгорания поленьев в его топливнике. А это ведет к тому, что в основном происходит нагрев воздуха расположенного непосредственно напротив топки. Тогда как прогрев стенок камина происходит достаточно слабо, и, как следствие, слабо обогревается воздух, расположенный по его бокам. Поэтому самым хорошим вариантов позволяющим достичь наилучшего обогрева пространства, принято считать изготовление широких и неглубоких топок.
Основные правила при возведении камина
Чтобы камин долго служил и радовал своим теплом, необходимо строго следовать основным правилам при его возведении:
- Кирпичный камин возводится на отдельном фундаменте.
- Для кладки топки необходимо использовать исключительно шамотный (жаростойкий) кирпич, который не должен быть перевязан с основным.
- В местах установки дверцы и зольника, необходимо прокладывать асбестовый шнур и оставлять зазор на расширение металла.
- Изнутри топочную камеру штукатурить не следует.
- Задняя стенка топливной камеры должна располагаться под небольшим наклоном.
Не стоит забывать и о противопожарной безопасности, ведь любая конструкция, работающая на твердом топливе представляет дополнительный риск.
Камин в доме
Основным моментом противопожарной безопасности в обустройстве камина в загородном доме или на даче является установка разделок на пути прохождения дыма.
Если стена примыкает к камину, то между ней и отопительным агрегатом необходимо проложить жаростойкий материал (базальтовое волокно, асбест, войлок и т.д.). Толщина такого перекрытия должна быть не менее 20-25 мм.
Если камин устанавливается на деревянном полу, то по периметру необходимо проложить металлический лист или выполнить на покрытие из керамической плитки с отступом на 30-35 мм с каждой стороны.
В радиусе 150 мм от дымовой трубы, где она проходит через потолок, необходимо организовать надежную теплоизоляцию из двойного слой войлока с глиняной пропиткой или асбестового волокна.
Слой войлока между трубой и кровлей
Дымоход должен работать автономно только с одним камином.
Существуют также определенный правила пожарной безопасности и при эксплуатации камина:
- Не доводите камин до максимальной температуры.
- Проводите систематическую чистку камина от золы и сажи.
- Безопасное расстояние между камином и ближайшими легко воспламеняющимися предметами должно быть не менее 70 см.
- Используйте только подходящее топливо для дачного камина.
Место для камина
Вы можете пристроить камин к стене, сделать его отдельно стоящим либо же встроить в стену. Также очаг можно возвести в углу помещения.
Настоятельно не рекомендуется обустраивать топку камина возле стены, противоположной по отношению к стене с окнами, т.к. это приведет к появлению сквозняков.
Помните о необходимости наличия эффективного и надежного дымохода. Стандартная длина дымоотводящей конструкции составляет 4-5 м. В некоторых ситуациях этот показатель увеличивается до 700 см.
Место для каминаДымоход камина
В помещении с камином обязательно должна быть организована качественная вентиляция.
Непосредственно возведение камина выполняется на прочной площадке, способной выдержать вес готовой конструкции.
Это интересно: Как выбрать часы на камин: освещаем все нюансы
Компактные варианты
Теперь ответим на вопрос о том, как выбрать камин для дачи. Всем ясен тот факт, что ограничения основываются в большей степени по габаритам помещения и характерному режиму использования системы отопления. Отвечая на запросы небольших дачных домиков, можно выделить ряд моделей каминов для дачи на дровах.
Но использование пристенных или островных моделей сразу отклоняется, так как одним из важных вопросов, которым сопровождается установка камина, является экономия полезного пространства. Угловые модели гармонично смотрятся и визуально не уменьшают размеры комнаты.
Каминная система из чугуна
Дополнительно дровяные камины для дачи представлены одним видом отдельно стоящих моделей из чугуна. Их часто называют мини-каминами за компактные размеры. Устанавливать такие устройства можно в любое место, оборудованное дымоходом. По многим своим энергетическим и техническим параметрам они не уступают и даже в некоторых параметрах превосходят кирпичные варианты. На этом, пожалуй, перечень выбранных для дачи видов отопительных устройств заканчивается, но он расширен большим количеством модификаций.
Рассчитываем размеры камина правильно
Проектируя и создавая чертеж будущего камина, очень важно правильно рассчитать его ширину и высоту
| Размеры элементов, мм | Площадь помещения | |||||
|---|---|---|---|---|---|---|
| 12 м2 | 15 м2 | 20м2 | 25 м2 | 30 м2 | 40м2 | |
| Ширина портала | 400 | 500 | 600 | 700 | 800 | 900 |
| Высота портала | 420 | 490 | 560 | 630 | 700 | 770 |
| Глубина топки | 300 | 320 | 350 | 380 | 400 | 420 |
| Высота задней стенки | не менее 360 | |||||
| Ширина задней стенки | 300 | 400 | 450 | 500 | 600 | 700 |
| Высота дымосборника | 570 | 600 | 630 | 660 | 700 | 800 |
| Сечение дымохода с шероховатой внутренней поверхностью | 140*270 | 140*270 | 270*270 | 270*270 | 270*400 | 270*400 |
| Сечение дымохода с гладкой внутренней поверхностью | 140*140 | 140*270 | 140*270 | 270*270 | 270*270 | 270*270 |
Размеры топки зависит от площади помещения. Существует простая формула, которая вам позволит правильно выполнит все расчеты:
Измеряем площадь комнаты и делим ее на 50.
Полученное значение – это размер топочного окна.
Чтобы отопить небольшую комнату в 20 квадратных метров, вполне хватит камина с топочным проемом в 0,50 м2.
Мы предлагаем также воспользоваться таблицей, чтобы правильно рассчитать все необходимые параметры для будущего камина.
После расчета ширины топки, нужно определиться с ее глубиной. Эффективность отопления камина напрямую зависит от этого параметра. Согласно стандартной формуле расчета она равняется 2/3 высоты топки.
Если вы проигнорируете этот фактор и, в угоду внешнему виду решите увеличить глубину топки, то это напрямую отразится на теплоотдаче камина.
Практически все полученное тепло от сгорания дров, будет уходить через трубу на улицу. В этом случае, камин будет выполнять скорее декоративную функцию, радуя красивым отблеском огня. Вы же будете только и успевать подкладывать дрова в топку.
При сокращении глубины топочной камеры в соотношении с ее высотой, может возникнуть вероятность задымления помещения.
Кроме правильного расчета топки, нужно большое внимание уделить обустройству дымохода, от которого зависит пожаробезопасность и хорошая тяга. В первую очередь, нужно правильно рассчитать диаметр выходного отверстия трубы и ее высоту
В первую очередь, нужно правильно рассчитать диаметр выходного отверстия трубы и ее высоту.
Согласно нормам СНиПа, диаметр дымохода должен быть не меньше 150:170 мм. Если вы выбрали дымоход с прямоугольным сечением, тогда его ширина должна равняться 1/10 части размера топочной камеры.
Высота дымохода не должна быть меньше 5 метров. Но иногда, при большой высоте этажей, вам понадобится поднимать дымоход еще выше. В этом случае ориентируемся на конек крыши и место вывода трубы.
На рисунке показано, как правильно выводить высоту дымохода.
Высота дымохода над крышей
Поэтому хорошо просчитайте все эти параметры, прежде чем приступите к строительству камина своими руками.
