Как выполнить замену тэна водонагревателя Аристон

Центральная гайка на 55

Если Вам нужно выполнить разборку водонагревательного бака, у которого снизу нагревательный элемент закреплен большой шестигранной гайкой, как на фото ниже, сделать Вы все сможете быстро.

Первым делом отключите бойлер от электросети и водоснабжения. Перед тем, как откручивать гибкие шланги не забудьте перекрыть подачу холодной воды. После отсоединения Вам нужно слить воду с водонагревательного бака, что можно запросто сделать по этой видео инструкции:

Когда вода будет слита, нужно разобрать нижнюю крышку корпуса водонагревателя, которая обычно крепится на 2 самореза. Под крышкой Вы найдете эту большую гайку и термостат, который также нужно снять, отсоединив подходящие к нему клеммы. Теперь, когда Вы получили свободный доступ к гайке, возьмите газовый ключ №2 либо ступичный на 55, оба можно увидеть на фото:

Как заменить ТЭНа в стиральной машине

Перед тем как делать замену ТЭНа, нужно определить его неисправность. Одним из признаков неисправности ТЭНа, является холодная вода. Но в этом может быть виноват сам контроллер управления, датчик температуры или неправильная настройка. Поэтому чтобы точно определить рабочий нагревательный элемент или нет, нужно его достать. Плохо нагреваться ТЭН может из-за толстого слоя налета.

Слой налета на снятом ТЭНе

Слой налета имеет плохую теплопроводность, т. е. он плохо передает тепло от нагревателя к воде. Также из-за налета нагревательный элемент плохо охлаждается, что вызывает его перегрев, почернение и выход из строя. Поэтому толстый слой налета тоже является признаком того что нагреватель лучше менять. В первую очередь необходимо определить месторасположение нагревателя.

У одних марок стиральных машин он расположен за задней крышкой, а у других спереди, внизу за небольшой фронтальной крышкой или сбоку. Если задняя крышка большая, то вероятно он располагается за ней. Точно определить расположение ТЭНа можно через интернет, забив запрос в поисковике нужной марки машины. В таких марках стиральных машин как Indesit, Ariston, Zanussi, Candy и Electrolux ТЭНы устанавливаются за задней крышкой. Итак, месторасположение нагревателя найдено.

Что же представляет из себя ТЭН. Корпусом нагревателя является металлическая трубка в которой помещена спираль из нихрома. На спираль одеваются жаропрочные керамические втулки, и вся эта конструкция засыпается кварцевым песком. Выводы нагревателя закреплены на диэлектрической пластине. Для замены ТЭНа в стиральной машине из инструментов нужно иметь плоскую отвертку, ключи трубчатые, резиновый молоток. Сняв крышку корпуса стиральной машины, мы видим вывода нагревательного элемента.

Стиральная машина со снятой задней крышкой

Перед заменой ТЭНа в стиральной машине нужно удалить остатки воды в баке, для чего скручивают фильтр сливного насоса и сливают воду в небольшую емкость. Далее снимают все провода с выводов нагревателя и термодатчика. Если проводов достаточно много на выводах и чтобы их не перепутать нужно, записать их расположение и цвета, запомнить их или сфотографировать.

Расположение клемм и термодатчика на ТЭНе машины марки Индезит

Освободив клеммы можно прозвонить нагреватель тестером. Прибор при рабочем ТЭНе покажет сопротивление в несколько Ом, если нагреватель сгорел, то сопротивление будет бесконечно. Каждую клемму нужно также позвонить со стальным корпусом нагревателя, возможен пробой спирали нагревателя на его корпус. В этом случае металлический корпус стиральной машины попадет под напряжение сети (при работающей машине через воду в баке). Если нагреватель прозванивается, тогда его также нужно снимать, чтобы осмотреть снаружи на предмет налёта.

Если видим толстый слой налета и местами имеется почернение корпуса нагревателя, а сам нагреватель целый, тогда его также нужно заменить. С таким налетом он уже поджарился и долго жить не будет. Если нагреватель очистить от налета и поставить на место, то в скором будущем вам придется вновь вскрывать машину для замены нагревательного элемента. Очистить толстый слой налета нужно вначале руками и далее отмочить в растворе лимонной кислоты (3 ст. л. на литр воды).

Устройство бойлера

Когда есть бойлер, то необходимо знать хотя бы его ключевые элементы и основные показатели. Ознакомившись с ними, становится понятен принцип работы, в результате малейшие неисправности можно будет быстро устранить.

Водонагреватель состоит из следующих основных частей:

Внешний корпус водонагревателя покрыт эмалью, которая наносится при помощи метода порошкового окрашивания. Это позволяет надежно защитить бак снаружи и придать ему декоративности.
Кронштейн позволяет прикрепить бак к стене.
Трубка, выпускающая горячую воду. Также изготавливается из нержавеющей стали со специальными свойствами. Обладает высокой износостойкостью и устойчива перед коррозией.

Бак представляет собой накопительную емкость из стали со специальными примесями. Последние необходимы, чтобы бак дольше не поражала коррозия и для повышения механической прочности. Внутри баки Thermex покрыты специальным стеклофарфоровым покрытием. Данное покрытие наносится слоем в 250 микрометров.
Оно обеспечивает чистоту и свежесть воды в баке. При этом нет реакции с покрытием агрессивных химвеществ, находящихся в воде. Также покрытие придает баку прочность и эластичность, что обеспечивает лучшую защиту от перепадов давления и тепловых ударов. В таких баках трещины возникают крайне редко, так как коэффициент линейного расширения у стали и стеклофарфора равны.
Магниевый анод является, пожалуй, одной из самых важных частей бойлера. Ведь от него зависит срок его службы. Анод представляет стержень, сделанный из металла. Сверху стержень покрывает магниевый сплав.

Именно на данный анод приходится первый удар кислорода, который выделяется при нагревании воды. Таким образом, он не реагирует с другими элементами бойлера, выполненными из металла. Однако надо учитывать, что со временем анод разрушается.
Платформа, на которой находится нагревающий элемент, магниевый анод, термостат. Она выполняется из стального фланца. К корпусу платформа крепится гайками в количестве 5-6 штук, что позволяет ее быстро устанавливать и снимать при необходимости.
Трубка, по которой происходит подача холодной воды. Она изготавливается из износостойкой стали, которая устойчива к коррозиям.
Термостат автоматически регулирует температуру воды. Стоит отметить, что в водонагревателях Thermex используются термостаты, имеющие двойную степень защиты.

Зачастую в водонагревателях установлено сразу два термостата. Это необходимо для того, чтобы один из них контролировал как нагревается вода, а второй контролировал состояние первого. В некоторых моделях, чаще всего очень дорогих, предусмотрен третий термостат, который контролирует состояние тэна.
Тэн представляет собой трубчатый электронагреватель и является основной частью бойлера.
Теплоизоляция из пенополиуретана пролегает в зазоре между внутренним баком и наружной обшивкой. Он делает водонагреватель своеобразным термосом, хорошо сберегая тепло. В итоге еще снижается и потребление электроэнергии.
Предохранительный клапан заменяет обратный клапан. Необходим для защиты бойлера от высокого давления.

Термовыключатель автоматически производит отключение бойлера при повышении температуры выше 95 градусов. На корпусе водонагревателя имеется кнопка термовыключателя, которой можно пользоваться при перегреве воды.
Термометр снаружи бака позволяет определить температуру воды.
Электронные схемы, осуществляющие контроль и управление.
Панель управления, располагающаяся снаружи бойлера.

Принцип работы водонагревателей довольно простой. Снизу в бак поступает холодная вода. Тэн, установленный на фланцевой подставке, ее нагревает до определенного значения температуры. Фактически тэн выступает в бойлере в роли кипятильника.

Термостат, который располагается внизу бойлера, позволяет отрегулировать необходимую температуру. Он запускает тэн при охлаждении воды, а также когда она используется, и отключает его, когда достигается установленное значение температуры.

Горячая вода в бойлере поднимается вверх к трубке забора, в то время как холодные слои воды создают подпор верхним слоям. Таким образом, холодная и горячая вода внутри бака не смешиваются. Температура жидкости увеличивается постепенно по высоте резервуара. Когда вода во всем баке нагреется до определенного значения температуры, тэн выключится.

В том случае, если долгое время горячая вода не будет использоваться, то произойдет постепенное охлаждение воды в ней. Тогда тепловое реле снова включит нагреватель. Что касается быстроты нагрева воды в бойлере, то она напрямую зависит от мощности тэна и объема бака, который может быть 50-80 литров и даже больше.

Устройство тэна

Сердцем любого электрического бойлера является трубчатый электрический нагреватель. Он представляет собой металлическую трубку, внутри которой проходит спираль, изготовленная из материала с высоким удельным сопротивлением (нихром).

Пространство между внешней оболочкой и проводником заполнено теплопроводящим электрическим изолятором. По принципу действия тэны водонагревателя делятся на следующие типы:

мокрые (открытые);
сухие (закрытые).

Мокрые нагревательные элементы

Название своё получили из-за того, что имеют непосредственный контакт с нагреваемой жидкостью. По форме открытые тэны могут быть как вогнутыми в любую из сторон, так и прямыми, всё зависит от типа накопителя.

Крепление бывает гаечным — крепится посредством гаечного соединения либо фланцевым (такие тэны изготовлены по принципу штамповки или литья). Достоинством мокрых нагревателей является высокая скорость нагрева воды.

А вот основным недостатком считается быстрое образование накипи, особенно в районах с некачественной водой. Низкий уровень электрической безопасности и увеличенный расход электроэнергии.

Сухие тэны

Отличаются своеобразной конструкцией, представляющей собой керамическую колбу, внутри которой и находится нагревательный элемент. К такой колбе предъявляются особые требования по прочности.

Материалом для изготовления колбы сухого нагревателя чаще используют магниевый силикат или стеатит.

Жидкость в накопительном баке нагревается за счёт теплопередачи керамического кожуха. Нагрев воды происходит более длительное время, но, за счёт отсутствия контакта трубки нагрева с водой, намного увеличивается срок безопасной эксплуатации таких водонагревателей.

Определяем неисправность

Надёжность и качество водонагревателей, выпускаемых под брендом Аристон, вот уже много лет не вызывают ни малейших сомнений. Достаточно лишь соблюдать технические рекомендации по эксплуатации предписываемые изготовителем. Но пресловутый человеческий фактор вносит и сюда свои коррективы. Однажды бойлер перестаёт нормально работать – перестаёт нагревать воду или делает это очень медленно.

Чаще всего причиной этому является проблемы, связанные с электрической частью прибора:

поломкой переключателей;
предохранителей, различных датчиков;
узлов нагрева.

Но прежде, чем приступить к их диагностике и ремонту, необходимо попросту проверить:

наличие электричества в питающей сети;
наличие источников водоснабжения;
убедиться в невозможности последствий от детских шалостей: закрытых шаровых кранов;
выдернутых вилок из электрических розеток;
нет ли проблем с терморегулятором.

Когда всё вышесказанное проверено и перечисленные причины исключены из состава возможных причин – проверяем функциональное состояние самого нагревателя:

снижение его эффективности из-за образовавшейся накипи;
короткого замыкания в результате нарушения герметичности;
по причине перегорания самой спирали.

Эту процедуру удобнее всего выполнять с помощью тестера, путём замера сопротивления проверяемого изделия. В техническом паспорте бойлера указана мощность установленного ТЭНа. По формуле Р = U2/R, закона Ома, определяем его сопротивление.

Для ТЭНа мощностью в 2-а кВт сопротивление составляет порядка 27 Ом. Следует проверить и возможность пробоя спирали на корпус водонагревателя.

Возможно, Вас заинтересует статья об установке газового водонагревателя Аристон.

Статью об особенностях ремонта водонагревателя Аристон своими руками читайте здесь.

Как заменить?

В случае выхода из строя нагревателя в системе, прикрепленной к стене, достать его будет вполне возможно даже своими силами. В системах, не оснащенных электронной индикацией, нужно быть готовыми к весьма плохому виду внутри аппарата. Рекомендуется снять водонагреватель в целом с крепления и разложить на ровной горизонтальной площадке. Крышка поддевается, этого достаточно, чтобы открыть систему.

Отключение клемм можно сделать сразу, главное, не забыть, к чему они были подсоединены. Тут помогут маркерные пометки или даже фотография. Отключив провода, присоединенные к терморегулятору, можно будет вытащить непосредственно ТЭН. Для этого вынимают крепежи, которые удерживают его. Такая процедура производится не только при замене, но и при ремонте, техническом обслуживании или поиске неполадок.

Конечно, чтобы поменять нагреватель, устройство предварительно обесточивают. Закончив работу, ставят новый блок на место и аккуратно оценивают, нет ли утечек воды

Поскольку рядом расположена проводка, придется соблюдать большую осторожность. На время работы рекомендуют убирать подальше снятую термопару, чтобы не поломать ее. Приятно быть счастливым обладателем многочисленных гаджетов бытовой техники

Доставляя немало приятных минут своему обладателю, они нетребовательны и терпеливы

Приятно быть счастливым обладателем многочисленных гаджетов бытовой техники. Доставляя немало приятных минут своему обладателю, они нетребовательны и терпеливы.

Но однажды наступает такой момент, когда один из них вдруг перестаёт напоминать о себе. Вот он был, а теперь уже его нет. Даже если это обычный емкостной водонагреватель, пусть даже небольшой – на 15 литров, значимость потери будет ощущаться с раннего утра. Это ощущение уже не отпустит от себя до полного решения проблемы.

А решение есть всегда. В статье мы рассмотрим наиболее распространенную поломку водонагревателей Аристон, связанную с заменой ТЭНа.

Принцип работы

Конструктивно, бойлер, это две изолированные друг от друга бочки.

Одна из них (внутренняя), выполнена или из нержавейки или из качественной стали с антикоррозийным покрытием.

В качестве изолятора применяются современные, теплоизоляционные материалы.

Это может быть и базальтовое волокно, пенополиуретан и аналогичные им изоляторы. Подобный «термос» может сохранять тепло нагретой воды до 3-х суток.

Рекомендация специалиста: установите график работы своего водонагревателя на позднее время, используя ночной тариф.

При остывании ниже запрограммированного показателя, терморегулятор подаёт напряжение на нагревательные элементы (ТЭНы) и нагрев воды возобновляется.

Во избежание перемешивания холодной и уже нагретой воды, забор последней осуществляется с самого верха прибора. Холодная же вода, вытесняя горячую, всегда находится внизу.

Рачительно используя оборудование, не стоит заставлять его постоянно работать на максимальной нагрузке. У всякой техники есть свой ресурс.

Совет специалиста: отрегулировав термостат на t=600 можно избежать выпадения накипи, тем самым продлив жизнь нагревательным элементам и внутренней бочке. Но периодически, один раз в месяц, полезно включать бойлер на максимально возможную температуру в целях дезинфекции.

Как выбрать объем водонагревателя

Вместительность бойлера является одним из основных критериев, которые необходимо учитывать при покупке. Отзывы покупателей и статистический анализ позволили определить необходимое количество горячей воды в зависимости от числа потребителей.

Для одного человека достаточно нагревателя «Аристон» на 30 л. Если в одной квартире одновременно проживает два человека, «Аристон» на 50 л полностью обеспечит потребность в горячей воде. Семье из трех или четырех человек потребуется «Аристон» на 80 л. Если речь идет об обеспечении частного коттеджа или небольшого ресторанчика, оптимальным вариантом будет «Аристон» на 100 л и более.

Как разобрать

Основным рабочим элементом водонагревателя является ТЭН, и, если возникла неисправность в работе, вначале нужно проверить именно его.

Для проверки исправности ТЭНа необходимо разобрать водонагреватель с целью получения доступа.

Разборка аппарата происходит следующим образом:

Перекрывается водоснабжение

При правильной установке водонагревателя, снизу корпуса должен располагаться вентиль для перекрытия воды, при помощи тройника, если он установлен, или клапана необходимо слить из бойлера всю воду. Обесточивание водонагревателя, после чего его необходимо полностью отключить от электричества

Осторожно, прямой отверткой снимается защитная крышка

Если она сидит плотно, то ее потихоньку снимают движениями, напоминающими открывание консервной банки В ходе этой операции важно не повредить эмаль. Индикаторной отверткой проверяется напряжение на клеммах

Разбирающий должен касаться железного колпачка отвертки и последовательно прозвонить контакты Лампочка в отвертке не должна гореть ни в одном случае. Бойлерный бак освобождается от воды. ТЭНы тщательно очищают от накипи. В некоторых случаях необходимо снять водонагреватель со стены, но в большинстве своем в этом нет особой необходимости. Необходимо сфотографировать или зарисовать схему подключения, после чего отсоединить провода. Гайки, крепящие ТЭН и термостат, откручиваются по одной. Это необходимо с той целью, чтобы вода, которая может оставаться в баке стекла постепенно.

ТЭН и термостат после извлечения нужно протереть сухой ветошью. Проверяется износ прокладки на фланце ТЭНа. В том случае, если прокладка имеет поверхностные дефекты в виде разрывов, вмятин и т.д., ее необходимо заменить на новую.

Возможно, Вас заинтересует статья о накопительных водонагревателях Thermex.

Статью о том, как правильно разобрать водонагреватель Термекс, читайте здесь.

https://domikelectrica.ru/zamena-tena-v-bojlere/
https://sovet-ingenera.com/otoplenie/vodonagrevatel/kak-pomenyat-ten-v-vodonagrevatele.html
https://santehnicheskij-mir.ru/tehnika/ten-dla-vodonagrevatela-termeks.html
https://foundmaster.ru/heating/kak-zamenit-ten-v-vodonagrevatele-poshagovye-rekomendatsii.html
https://aqua-rmnt.com/otoplenie/boilery/remont-vodonagrevatelya.html
https://technosova.ru/klimaticheskaja-tehnika/vodonagrevatel/kak-snjat-zamenit-i-proverit-tjen/
https://vannadecor.ru/remont-i-otdelka/santekhnika/menyaem-ten-v-vodonagrevatele-samostoyatelno.html
https://sandizain.ru/otoplenie/kotly/remont-tena-kak-provesti-zamenu.html
https://teplo.guru/vodonagrevateli/zamena-tena-v-termeks.html

Как исправить поломку

Бойлеры Термекс и Аристон ремонтируют одинаковыми способами.

Бойлер в большинстве случаев не включается из-за проблем с ТЭН. Он закреплён на 6 болтах, их нужно отвинтить и извлечь ТЭН. Возможно, что он слегка прикипел и сразу не поддастся. Как только его отсоединят, нужно тщательно почистить устройство. Теперь можно проверять его работу тестером. Инструкция к проверке изложена в следующем разделе. Весь ремонт заключается в замене старого ТЭН на новый.

Дальше нужно почистить и помыть ёмкость бойлера. Как только она высохнет, можно приступать к установке нового ТЭНа и магниевого анода. Чтобы элемент прослужил дольше, рекомендуется добавить к водонагревательной системе фильтр для воды. Также не следует нагревать воду больше 45 градусов.

Нет электропитания к водонагревателю. От щитка до механизма проходит соединительный кабель. Испорчен кабель или нет, можно узнать с помощью тестера. Если он в норме, то прибор не покажет фазу и ноль. Неисправную проводку нужно заменить на новую и проложить её от щитовой.

Датчики давления и/или температуры сломаны. Можно проверить с помощью тестера. В случае неисправности заменить на новый.

Датчик давления и датчик температуры

Слишком низкое давление воды. Каждый аппарат фирмы термекс имеет своё рабочее давление, указанное в инструкции. Владельцу необходимо купить насос и установить его в бойлер. Также можно ниже, чем он расположен сейчас на стене. Не исключено, что некоторые контакты отошли, сгорели или окислились. Нужно их либо подтянуть, либо почистить. Если они по-прежнему не будут работать, их придётся заменить полностью.

Неисправная розетка. Можно подключить другой прибор к ней, чтобы проверить её работу. Сломанную розетку нужно заменить на новую. Её нужно выбирать в соответствии с мощностью бойлера. Стоит также удостовериться, что к сетевой розетке правильно подключено заземление. При неверном подключении может не сработать УЗО, из-за чего бойлер сломается. Устройство защитного отключения необходимо при повышенном напряжении в сети и перегорании: оно вовремя .

Сломанное УЗО тоже может стать причиной неисправности.

Подробную инструкцию по и УЗО можно найти в следующих разделах.

Возможные причины поломки

Бойлер плохо греет воду, если у него вышли из строя важные конструктивные элементы. Это может быть:

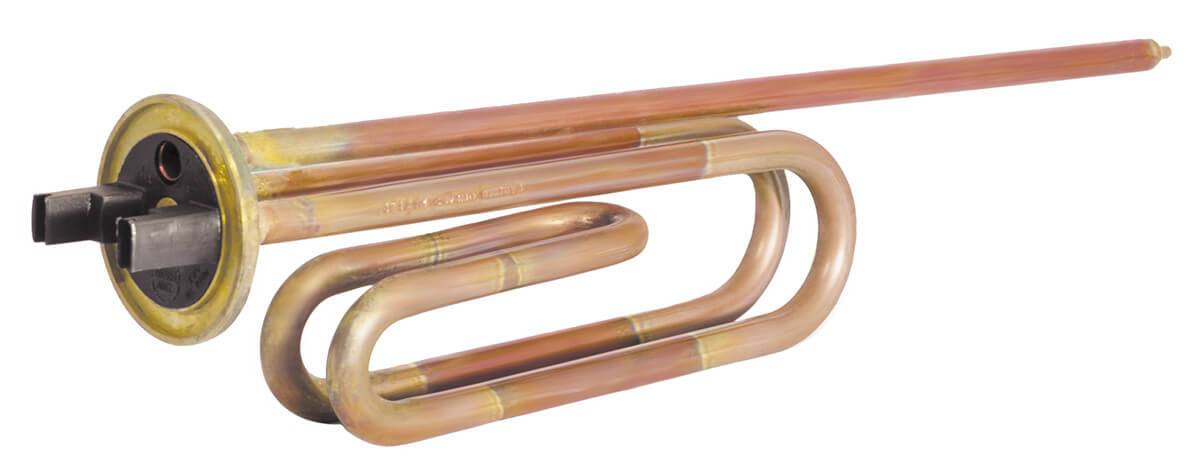

Теплонагревательный элемент (ТЭН). Представляет собой несколько трубок. Этот элемент может выйти из строя после продолжительного использования нагревателя или при нарушении режимов его работы.

ТЭН

Анод. Он изготавливается из некорродирующей стали, на поверхности которой присутствует тонкое покрытие из магния. Его замена – это штатная процедура, с которой владельцам водонагревателей приходится сталкиваться не реже, чем раз в год.

Магниевый анод

Термостат. Благодаря этому элементу поддерживается заданная температура воды. Когда он выходит из строя в системе происходит сбой.

Термостат бойлера

Прокладки. Они выполнены из эластичных материалов, которые со временем из-за продолжительного воздействия воды и высоких температур теряют свои свойства. Их приходится заменять.

Резиновые уплотнители для бойлера

Кроме вышедших из строя внутренних частей конструкции причиной охлаждения потока могут оказаться и внешние факторы.

Лампа не горит и вода остается холодной

Вероятнее всего причина кроется в неисправностях, связанных с ТЭНом. Возможно, он полностью вышел из строя, или на нём образовался слой накипи, который мешает прогревать воду. В этом случае устройство отключается.

Если водный поток остается холодным, и лампа продолжает не гореть, возможно, это говорит о том, что вышел из строя предохранительный клапан или проводка. Если в первом случае ремонт можно будет провести самостоятельно, то при неполадках с электроникой лучше обратиться за помощью к специалисту.

Вода нагревается только до определенной температуры

Когда достигнув определенных температурных показателей, бойлер «Термекс» прекращает греть воду, или нагрев происходит медленно, существует вероятность, что в агрегате неисправен ТЭН. Как показывает практика, данный элемент приходится менять в среднем раз в 3–4 года. При интенсивной эксплуатации бойлера, ТЭН выходит из строя за более короткий срок.

Если водонагреватель «Термекс» не греет воду, скорее всего, это происходит из-за того, что в процессе нагревания воды из нее «выпариваются» различные вещества, вроде солей. Они оседают на внутренних частях водонагревателя, в том числе, на ТЭНе. Это снижает его теплопередачу. Покрывающий данный элемент известковый налет просто не дает ТЭНу полноценно контактировать с рабочей средой. В этом случае нагревательный элемент необходимо демонтировать и почистить.

Другими причинами могут быть замыкание или обрыв. Убедиться в этом можно только с помощью мультиметра или тестера. Если ТЭН сгорел полностью, самостоятельный его ремонт невозможен. Элемент придется полностью заменить.

Лампа горит, но вода не греется

Если бойлер «Термекс» не греет воду лампочка горит при этом, причина может быть в следующем:

1 Неправильно положение тумблера регулятора температуры. На панели управления есть специальный рычажок, благодаря которому можно изменять нагрев водного потока. Бывает так, что человек случайно может изменить его положение. Для решения проблемы достаточно изменить местоположение тумблера.
Сработал термостат. У данного элемента иногда случаются сбои. Чтобы это исправить, достаточно включить кнопку теплозащиты. У водонагревателей «Термекс» она находится внизу бака, под крышкой.

Тумблер водонагревателя

Это основные, но далеко не единственные причины того, почему бойлер не греет воду.
