Обратный клапан для отопления схема подключения, виды и рекомендации по эксплуатации

Принцип действия

Принцип действия термостатического регулирующего клапана построен на таком явлении, как тепловое расширение тел при нагревании. В головке термостата заключена в сосуд терморасширяющаяся жидкость.

Любое колебание температуры окружающего воздуха в помещении, вызывает изменение объёма жидкости. Она в свою очередь воздействует на шток, как на поплавок.

При увеличении температуры горячей воды шток опускается вниз, сужая зазор проходного отверстия термоголовки, чем уменьшает силу потока теплоносителя, поступающего в радиатор в единицу времени. Нагрев прибора отопления уменьшается.

При чрезмерном охлаждении батареи действие термостата воспроизводится в обратном порядке. Риской на поворотном колпаке термостата отмечают по шкале оптимальную температуру нагрева батареи.

Например, головка настроена на температуру 22 градусов. При перегреве воздуха до 23 градусов шток термостата перекроет доступ теплоносителя в батарею. Радиатор будет охлаждаться до норматива, при котором радиаторный клапан откроет проходное отверстие, и горячая вода вновь продолжит циркулировать в приборе.

Предназначение и область применения

Термостатический радиаторный клапан предназначен для регулирования степени нагрева батареи отопления. Запорное устройство автоматически управляет величиной зазора в патрубке, через который происходит подача теплоносителя в радиатор. Такой прибор носит второе название — термоголовка.

Клапан, как было уже сказано, предназначен регулировать температурный режим в помещении. Ощутимую пользу он приносит, как в автономных, так и центральных системах теплоснабжения. Его ставят не только перед радиаторами, но и в тех местах, где пластиковые трубы не выдерживают горячую воду с высокой температурой.

Помимо этого, термостат нужен, когда жильцы покидают квартиру или дом на длительное время. В этот период температуру в доме или квартире достаточно поддерживать на уровне 15 – 16 градусов. Такая мера позволяет экономить затраты на отопление.

Устройство обратного клапана для воды

Обратный клапан для воды состоит из следующих частей:

1. корпуса;
2. золотника – подвижного исполнительного элемента, который в свою очередь собран из толкателя, золотниковых тарелок и зажатой между ними эластичной прокладки;
3. уплотнительной прокладки;
4. пружины (за исключением подъемных устройств гравитационного типа).

Устройство обратного клапана для воды варьируется в зависимости от его типа.

Корпус чаще всего делают из латуни. Этот материал не подвержен коррозии и воздействию химически активных веществ, содержащихся в воде в виде раствора, он прочен и долговечен.

Иногда на внешнюю сторону гальваническим методом наносят хромовое или никелевое покрытие. Части золотника также изготавливают из латуни или прочного пластика. Прокладка водяного обратного клапана чаще всего бывает резиновая или силиконовая. И, наконец, пружину делают из нержавеющей стали с большим коэффициентом упругости.

Размеры изделий

Размеры запорной арматуры зависят от типа водопроводного оборудования, установленного в квартире или загородном доме. Вот основные ходовые разновидности:

• Клапан с размером 1 дюйм. Пользуется высоким спросом.
• Клапан на воду 1/2 дюйма. Не столь популярен из-за слабой пропускной способности.
• Обратный клапан 3/4 дюйма. Качественное изделие для труб малого диаметра.

Выбирая изделие, нужно ориентироваться на 2 главные характеристики: давление и диаметр условного прохода. Первая обозначается аббревиатурой РУ (PN) — рабочее давление.

Если клапан промаркирован символами РУ-20 или PN-20, значит он может эффективно работать при давлении не больше 20 бар. Второй параметр называется ДУ (DN) — условный проход. Маркировка ДУ-22 или DN-22 говорит о том, что диаметр условного прохода устройства равен приблизительно 22 мм.

Параметр ДУ (DN) клапана должен соответствовать аналогичным параметрам всех соседних элементов. Следует устанавливать устройство с ДУ-25 (DN-25) только в связке с трубами и фитингами, промаркированными как ДУ-25 (DN-25).

Нюансы грамотного монтажа

В процессе монтажа запорной арматуры следует неукоснительно соблюдать несколько правил:

1. Клапан устанавливается строго по направлению тока теплоносителя. Во избежание ошибки на корпусе изделия обязательно присутствует маркировка в виде стрелки, указывающей рабочее направление.
2. Для уплотнения соединений можно использовать паронитовые прокладки, при условии, что они не уменьшат диаметр проходного отверстия. Иначе клапан будет оказывать гидравлическое давление большее, чем планировалось.
3. Устройство должно быть установлено так, чтобы другие элементы системы отопления не оказывали дополнительное давление на его корпус.
4. Перед обратным клапаном крайне желательно поставить сетку для грубой очистки. Это даст возможность предотвратить попадание твердых частичек в запорный механизм, что, в свою очередь, может привести к нарушению герметичности прибора в закрытом состоянии. Или же воспользоваться специальными клапанами с сеткой.

Еще один важный момент: перед монтажом нужно еще раз убедиться, что клапан выбран правильно.

Например, для схем с принудительной циркуляцией подойдет любой тип устройства, а для гравитационных систем только поворотный лепестковый без пружины. Поскольку двигающийся самотеком теплоноситель не сможет справиться с сопротивлением пружины.

Установка и регулировка кранов

Балансировочный кран ставится для регулировки потоков теплоносителя по пути к котлу

При установке шаровых кранов нерегулируемого типа используются простые схемы, позволяющие свободно размещать их на полипропиленовых отводах от стояка еще до поступления в батареи. Из-за простоты конструкции монтаж этих изделий возможен собственными силами. В дополнительной регулировке такие запорные вентили не нуждаются.

Гораздо сложнее смонтировать вентильные устройства на выходе отопительных батарей, где регулировка объемов потока обязательна. Вместо шарового крана в этом случае ставится регулировочный клапан на отопление, при монтаже которого потребуется помощь специалистов. Самостоятельно сделать это удается только после внимательного изучения инструкции по установке.

В зависимости от схемы компоновки приборов и разводки труб отопления возможен подбор специального крана угловой формы, подходящего для радиаторов с декоративным покрытием

При выборе изделия внимание обращается на величину предельного давления, обычно указанного на корпусе или в паспорте изделия. Оно с небольшой погрешностью должно соответствовать давлению, развиваемому в сети отопления многоэтажного жилого дома. Желательно придерживаться следующих рекомендаций:

Желательно придерживаться следующих рекомендаций:

• Для монтажа на радиаторы следует подбирать качественные краны из толстостенной латуни, образующие соединение с накидной гайкой – американкой. Ее наличие позволит при необходимости быстро отсоединить аварийную подводку без излишних вращательных операций.
• На однотрубном стояке потребуется смонтировать байпас, устанавливаемый с небольшим смещением от основной трубы.

Где нужно ставить клапан

В большинстве частных домов используются только ручные радиаторные вентили. Их вполне достаточно, чтобы настроить нормальную работу водяного отопления в коттеджах площадью до 500 м². Монтаж балансовых кранов магистрального типа производится в таких случаях:

• в зданиях с разветвленной отопительной сетью, состоящей из множества стояков;
• в многоквартирных домах, обогреваемых собственной котельной;
• при обвязке твердотопливного котла с теплоаккумулятором.

Когда мы разобрались с назначением балансировочных вентилей, укажем конкретные места их установки. Радиаторные краны нужно ставить на выходе батарей, а магистральные – на обратной трубе с охлажденным теплоносителем. Если же элемент задействован в паре с автоматическим регулятором давления, то он может стоять как на подающем, так и обратном трубопроводе в зависимости от спроектированной схемы.

Пример схемы с групповой балансировкой стояков

Выделим моменты, когда ставить регулирующие клапаны не нужно:

• в тупиковых системах небольшой протяженности с равными по гидравлике «плечами»;
• если все батареи оснащены термостатическими клапанами с преднастройкой;
• на последнем (тупиковом) радиаторе;
• в системах отопления коллекторного типа.

Специальная арматура для нижнего подключения оснащается встроенными балансирующими клапанами Терморегуляторы с преднастройкой, стоящие на подаче воды в батарею, одновременно играют роль балансового вентиля, поэтому на выходе отопительного прибора достаточно установить отсекающий шаровой кран. Такая же арматура монтируется на подводках последнего в цепочке радиатора, поскольку регулировать его бессмысленно, он должен быть открыт полностью.

В самогонном аппарате главное — безопасность

Быстрый переход по статье

Домашнее самогоноварение приобретает все больше поклонников. Растет число любителей и профессионалов. Но не стоит выпускать из вида безопасность изготовления самогона. Предохранительный клапан давления предназначен именно для этого. Ведь достаточно случаев, когда в квартирах жилых домов взрывались самогонные аппараты. А происходит это не только из-за неопытности и безответственности, но и из-за самодельных некачественных приборов.

Клапан сброса давления предотвращает механическое повреждение агрегата из-за его избыточного количества. Происходит это путем выпуска избыточного газа. Это происходит автоматически. При этом выброс пара прекращается, когда рабочая среда достигает рабочего состояния.

Избыток пара может возникнуть не только из-за неправильной эксплуатации. Например, использование дополнительных источников тепла, неправильная сборка агрегата. Даже при правильной сборке и эксплуатации может возникнуть повышение рабочей среды.

Принцип действия

Клапан сброса давления состоит из обязательных составляющих: запорного органа и задатчика. Последний

Предохранительный клапан давления в разрезе

обеспечивает на чувствительный элемент силовое воздействие. Для запорного органа составляющие — седло и затвор. Самый простой пример для затвора — золотник.

Задатчик в самом простом случае может представлять из себя пружину. С ее помощью он настраивается определенным образом. Усилие должно быть на золотнике таким, чтобы через седло не пропускала рабочая среда. Настройку задатчика производят при помощи специального винта.

Когда клапан сброса давления в закрытом состоянии, на него действуют две силы:

1. рабочая среда в системе, которую он защищает. Условно говоря, эта сила пытается его открыть.
2. Задатчик, который этому открытию препятствует.

Когда сила из рабочей среды возрастает, золотник к седлу прижимается с меньшей силой. В какой-то момент она станет равной нулю. И именно тогда запорный механизм начнет открываться. Если первая сила продолжит возрастать, то сработает сбросной клапан и через него произойдет сброс рабочей среды.

После понижения, возрастает вновь сила задатчика. Клапан предохранительный сбросной закрывается.

Самодельные или покупные аппараты?

Кто-то помнит те времена, когда приборы для самогоноварения делали из подручных материалов. И все было сделано своими руками или переделано из чего-то. Даже клапан сброса давления. Сегодня ситуация изменилась. Самогонные агрегаты можно купить уже в готовом виде. Так что же выбрать: готовый прибор или сделанный своими руками?

Если говорить об экономичности, то дешевле будет смастерить его самостоятельно. Хотя некоторые детали, например клапан предохранительный сбросной или термометр, придется купить. Ну а что касается безопасности, то однозначно: готовый агрегат, произведенный на заводе.

Самогонные аппараты, представленные на рынке, очень хорошего качества. Они разборные, поэтому мыть их легко. А также и хранить достаточно удобно.

Но самое главное то, что их безопасности уделяется большое внимание. Во всех моделях присутствует клапан предохранительный сбросной, что сводит на нет риск взрыва. Такие дополнительные устройства самогонного аппарата, как автоматические контроллеры, термометр и клапан сброса давления делают процесс приготовления домашнего крепкого алкоголя абсолютно безопасным

Их наличие в приборе обязательно. Именно благодаря им, контроль за каждым этапом приготовления максимальный, а риски минимальны

Такие дополнительные устройства самогонного аппарата, как автоматические контроллеры, термометр и клапан сброса давления делают процесс приготовления домашнего крепкого алкоголя абсолютно безопасным. Их наличие в приборе обязательно. Именно благодаря им, контроль за каждым этапом приготовления максимальный, а риски минимальны.

Обратный

В самотечный СО есть условия, при которых теплоноситель может поменять направление движения. Это грозит повреждением теплообменника теплогенератора вследствие его перегрева. То же может случиться и в достаточно сложных СО с принудительным перемещением теплоносителя, когда вода, через обходную трубу насосного узла попадает обратно в котел. Механизм действия обратного клапана в системе отопления достаточно прост: он пропускает теплоноситель только в одну сторону, блокируя его при движении обратно.

Существует несколько типов данного рода арматуры, которая классифицируется по конструкции запирающего устройства:

• тарельчатый;
• шаровый;
• лепестковый;
• двустворчатый.

Как уже понятно из названия, в первом типе в качестве запирающего устройства выступает стальной подпружиненный диск (тарелка), соединенная со штоком. В шариковом в качестве затвора выступает пластиковый шарик. Двигаясь «в правильном» направлении теплоноситель выталкивает шарик по каналу в корпусе или под крышку устройства. Как только прекращается циркуляция воды или меняется направление ее движения, шарик, под действием гравитации занимает исходное положение и перекрывает движение теплоносителя.

В лепестковом, запирающим устройством является подпружиненная крышка, которая опускается при изменении направления воды в СО под действием естественной гравитации. Двустворчатый элемент устанавливается (как правило) на трубы большого диаметра. Принцип их работы не отличается от лепесткового. Конструктивно, в такой арматуре, вместо одного лепестка, подпружиненного сверху, устанавливается две подпружиненные створки.

Данные приборы предназначены для регулировки температуры, давления, а также стабилизации работы СО.

Разновидности устройств и области их применения

Подбор устройства диктуется условиями, в которых оно будет применяться, оно зависит от типа отопительных сетей, и их внутреннего давления. Неправильно подобранный – механизм может сам стать причиной возникновения аварийных ситуаций. Например, деталь вкладыш, который предлагают ставить внутрь счётчика холодной воды – может полностью блокировать её ток, при недостаточном напоре, или существенно его ограничить. С другой стороны, установленный на вводе водоснабжения он предотвратит утечку теплоносителя, сохранив давление, напор и количество воды в системе.

Гравитационный обратный клапан для отопления

Его ещё называют клапан хлопушка, применяется только в самотёчных системах, устанавливаясь, как правило, на вводе в котёл. Состоит из металлического «лепестка», который плотно прижимается к закраине с помощью пружины.

Пружина в гравитационном обратном клапане довольно слабая, и не препятствует естественной циркуляции теплоносителя.

Пружина в таком устройстве довольно слабая, и не препятствует естественной циркуляции теплоносителя, как и следующий представленный вариант.

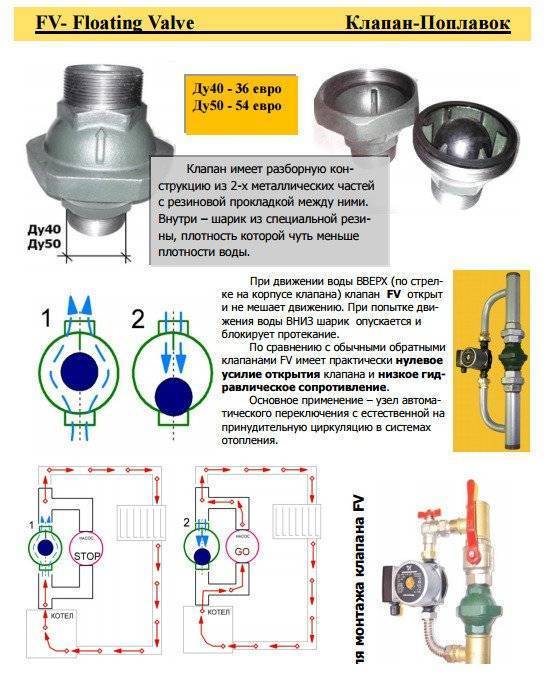

Шаровый клапан для отопления

Используется реже, так как есть опасность того, что шарик, который двигается внутри механизма, открывая и закрывая ток воды, может заклинить в одном положении и тогда устройство не будет выполнять свою работу должны образом.

Эта особенность послужила тому обстоятельству, что на сегодняшний день шаровый обратный клапан практически не находит применения в сетях отопления частных домов.

Тарельчатый

Данное изделие применяется в сетях, работающих с насосом, а также имеющих несколько активных контуров отопления. Это связано с тем, что пружина расположенная внутри устройства имеет большую жёсткость, следовательно, сопротивление.

Внутри находится металлический или пластиковый диск (для отопления всегда используется металлический), совмещённый с втулкой, на которой закреплена пружина. Таким образом, при возникновении должного напора в трубе – тарелочка поднимается и не препятствует току теплоносителя. Однако как только напор падает – проём закрывается, препятствуя оттоку воды в противоположную сторону.

Муфтовый

Все изделия, рассмотренные выше, являлись полностью автономными, и не подчинялись внешним воздействиям, работая только в одну сторону. Но в случаях, когда необходимо, например, слить теплоноситель из труб, необходим прибор, дающий возможность открыть ток теплоносителя в обратную сторону – именно таким устройством является муфтовый или вентильный клапан.

Когда необходимо слить теплоноситель из труб, необходим прибор, дающий возможность открыть ток теплоносителя в обратную сторону, для этого используется муфтовый или вентильный клапан.

Выбор между муфтой и вентилем обусловлен чаще всего внутренним рабочим давлением сети, если оно высокое – применяют вентиль, если среднее – достаточно будет муфты.

Размеры изделий

Размеры запорной арматуры зависят от типа водопроводного оборудования, установленного в квартире или загородном доме. Вот основные ходовые разновидности:

Выбирая изделие, нужно ориентироваться на 2 главные характеристики: давление и диаметр условного прохода. Первая обозначается аббревиатурой РУ (PN) — рабочее давление. Если клапан промаркирован символами РУ-20 или PN-20, значит он может эффективно работать при давлении не больше 20 бар. Второй параметр называется ДУ (DN) — условный проход.

Маркировка ДУ-22 или DN-22 говорит о том, что диаметр условного прохода устройства равен приблизительно 22 мм.

Виды обратных клапанов для отопления

Если вы ищете обратный клапан для системы отопления, обязательно уточняйте температурный диапазон эксплуатации. При установке в обратном трубопроводе температура может быть 80-90°C, выше она все равно не поднимается. При установке в подаче требования жестче — 110°C и не ниже. Иначе, по прошествии некоторого промежутка времени, размягченная резина может «залипнуть» и даже давление от циркуляционного насоса не сможет ее сдвинуть. В этом случае придется разбирать узел и ремонтировать или заменять устройство.

Этот обратный клапан используют в гравитационных системах отопления

Если говорить о типах и принципах работы обратного клапана для отопления, то в системах с принудительной циркуляцией можно ставить любой качественный экземпляр. Потока, создаваемого циркуляционным насосом, достаточно для работы любого механизма. В системах с гравитационной циркуляцией, наоборот, ставят только некоторые типы  — те, которые легко срабатывают. Ведь движение теплоносителя далеко не такое мощное, поэтому и срабатывать обратный клапан должен при малейшем проявлении обратного потока. К таким клапанам относится лепестковый и шариковый. Тип зависит от способа установки — при вертикальном расположении хорошо работают шариковые, на горизонтали — лепестковые. Рассмотрим их устройство подробнее.

Особенности выбора

Материал

Лучшими приборами считают терморегуляторы, корпус которых изготовлен из нержавеющей стали. Но они являются самыми дорогими устройствами.

Выбирать более дешёвые изделия из латуни и бронзы с гальваникой надо у известных производителей.

Способ исполнения

О того, как подключён радиатор, подбирают проходные, осевые или угловые приборы. Об этом подробно было сказано выше. Для сложных узлов подключения используют 3-х ходовые клапаны.

При покупке прибора нужно убедиться в том, что термоклапан предназначен для подключения к одно или двухтрубной системе отопления.

Вид датчика

Наибольшей популярностью пользуются газовые датчики. Затем следуют жидкостные устройства.

Заключают список парафиновые термодатчики.

Монтаж термоклапана в однотрубной системе

Происходит это следующим образом:

1. Из системы сливают воду.
2. Верхний подводящий патрубок разрезают автогеном либо угловой машинкой на размер встраиваемого термостатического узла.
3. На остатке трубы из радиатора нарезают резьбу и навинчивают термостат, используя фум-ленту или волокна льна в качестве уплотнителя.
4. С другой стороны на нарезанную резьбу навинчивают «американку» (фитинг с муфтой и накидной шайбой), уплотняя соединения намоткой изо льна.
5. Накидную шайбу завинчивают на отводе термостатического клапана.
6. В случае отсутствия перемычки её врезают автогеном между трубами, используя для этого отрезок трубы небольшого диаметра.
7. Открывают кран со стояка и проверяют герметичность соединений радиаторного узла.

Назначение газового клапана

ПСК – элемент предохранительной арматуры, отвечающий за безопасность газопровода и газового оборудования, подключенного к нему. В процессе эксплуатации клапан находится в закрытой позиции, поэтому его относят к закрытой трубной арматуре.

Подобные устройства устанавливают не только на газопроводах, они являются неотъемлемой частью и других коммуникаций – водопровода, отопительной сети. Везде они выполняют ту же функцию – стабилизируют давление в сети, обеспечивают рабочие параметры, необходимые для правильного функционирования системы.

Клапан служит для сброса излишков газа, если параметры давления становятся критическими. Топливо, создающее дисбаланс в системе, выводится во вспомогательный трубопровод или сбрасывается в атмосферу

Скачок давления обычно бывает кратковременным и зависит от ряда факторов.

Причины, способные вызвать избыточное давление в системе:

• поломка подключенного газового оборудования – двухконтурного котла, проточного водонагревателя или емкостного бойлера, запорной арматуры;
• использование топлива, не подходящего по составу;
• изменение температурных показателей в трубопроводе;
• сбой в тепломеханической схеме.

Место установки предохранительного газового клапана стандартно, обусловлено эффективностью применения: или в регуляторе давления, или сразу за ним. После автоматического срабатывания клапана он возвращается в рабочее – закрытое состояние.

В газовой сети клапан представляет собой отдельное или интегрированное в регулятор давления устройство. Оно срабатывает при условии, если рабочее давление газа превышает номинальный уровень на 15 %

Чем грозит отсутствие ПСК в сети? Наиболее распространенные последствия – механическое разрушение трубопровода или поломка подключенного оборудования, что может вызвать утечку газа.

Существует и вероятность взрыва, поэтому необходимо постоянно следить за исправностью устройства, вовремя производить обслуживание и заменять вышедшие из строя элементы

Наряду со сбросными устройствами применяют и газовые предохранительные запорные клапаны, с помощью которых перекрывают подачу топлива. Это происходит в автоматическом режиме. Элемент запорной арматуры устанавливают на трубопроводе, в промежутке между фильтром и регулятором давления.

Предел срабатывания ПЗК указывается в техническом паспорте устройстве. Верхний критический параметр обычно равен формуле: раб. давление +25%.

область применения.

Область применения той ил иной конструкции определяется сочетанием ее конструктивных свойств, эксплуатационных характеристик и требований к установке. Подбирать арматуру для домашней системы отопления лучше с помощью квалифицированного и опытного инженера, способного выполнить необходимые оценки параметров и провести расчеты.

Кроме внутреннего устройства, обратные клапана различаются также и по способу присоединения к трубам.

Муфтовые

Снабжены резьбовыми муфтами с двух сторон, монтируются с помощью резьбовых фитингов. Устройство может поставить мастер с минимальными навыками, однако оно не выдерживает высокого давления.

Рисунок 8. Муфтовое подключение дискового затвора

Диаметр редко превышает два дюйма (50 мм). Поэтому область применения обычно ограничена дисковыми затворами в частных домах и квартирах.

Фланцевые

С двух сторон корпуса отлиты фланцы с отверстиями. Аналогичные фланцы привариваются к трубопроводу, и через прокладки корпус притягивается болтами и гайками. Такое соединение существенно прочнее резьбового, и может выдерживать высокое давления.

Область применения таких соединений- магистрали среднего и большого диаметра. Наиболее популярными стали шаровые затворы.

Рисунок 9. Фланцевое соединение

Межфланцевые

Такой способ крепления предусматривает установку клапана между двух фланцев, приваренных к трубопроводу.

Рисунок 10. Межфланцевое крепление лепесткового клапана

Способ отличается высокой надежностью и проще в установке. Вес и габариты таких устройств меньше, чем у фланцевых. Крепление также может выдерживать высокое давление. Применяется на магистральных трубопроводах

Если требуется повышенная надежность, то корпусе устройства предусматривают сквозные отверстия, через них и оба фланца пропускаются сквозные шпильки, на которых с двух сторон затягиваются гайки.

Сварные

Выпускаются также и клапаны, рассчитанные на сварное соединение. С двух сторон у них торчат патрубки, которые при монтаже можно обрезать под размер и приварить к трубам магистрали.

Такой вид неразъемного соединения отличается максимальной прочностью, однако в случае демонтажа прибора придется приваривать дополнительный кусок трубы. Так выпускаются тарельчатые и лепестковые затворы.

Необходимость применения

Ответ на это вопрос абсолютно однозначен. Такое устройство просто необходимо, если вы хотите быть уверены в безопасности и долговечности своего отопления. Ведь обратный ток воды – это ситуация, от которой не застрахован никто. На разных участках домовой сети теплоноситель находится в разных агрегатных состояниях. Где-то он уже остыл, где-то ещё нет, в результате возникают локальные перепады давления, так как теплоноситель постоянно расширяется и сокращается. Это может повлиять на движение его по трубам, даже если в системе присутствует насос, установка обратного клапана в системе отопления необходима.

Давайте разберёмся — куда его ставить. В случае если речь идёт о самотёчной сети, он должен быть установлен перед котлом. Также необходимо поставить его после байпаса перед котлом в сетях с насосом, в случае, когда подключено несколько контуров – устройства должны отсекать каждый из них, для того, чтобы избежать перекосов давления и тока теплоносителя.

Основное их назначение – задать теплоносителю верное направление движения. Слишком много изделий ставить нет необходимости – ведь каждое из них замедляет ток жидкости. Для самотёчных сетей используют только лепестковые варианты, из-за их минимального сопротивления.

Устройство автоматической подпитки

В силу различный обстоятельств (естественное испарение, работа предохранительного элемента и пр.), объем теплоносителя в СО может уменьшаться. Чем меньше теплоносителя – тем больше воздуха в системе, который неизбежно нарушает циркуляцию воды в СО и перегреву котельного оборудования. Чтобы воздух не поступал в систему необходимо вовремя пополнять количество теплоносителя. Делать это можно вручную, а можно установить клапан подпитки системы отопления, тем самым организовать автоматическое пополнение СО теплоносителем.

Конструкция данного рода арматуры практически не отличается от предохранительной арматуры, но принцип работы прямо противоположный: пока в СО есть необходимое давление, которое подпирает мембрану к седлу, пружина находится в сжатом состоянии. Когда давление падает ниже минимального, пружина распрямляется и отводит мембрану от седла, давая возможность поступлению воды из бака запаса или водопроводной сети попасть в СО. На рис. ниже показана конструкция данного устройства.

По мере заполнения СО, давление в ней усиливается, пружина сжимается, а мембрана садится в седло на корпусе, перекрывая подпитку.

Принцип действия обратного клапана

Прежде всего следует отметить, что обратные клапаны устанавливаются не «на всякий случай», а только при необходимости, если другого технического решения нет. Это обусловлено тем, что элементы часто обладают немалым гидравлическим сопротивлением в зависимости от конструкции. Это вносит некоторые ограничения при использовании обратных клапанов для отопления с естественной циркуляцией. Причина – слишком малое давление теплоносителя в системе.

Невзирая на различия в конструкции, большинство изделий снабжается одной ключевой деталью – пружиной. Она является исполнительным механизмом, закрывающим затвор при изменении нормальных условий, в этом и заключается принцип работы обратного клапана. Усилие, затрачиваемое на преодоление упругости пружины, определяет величину гидравлического сопротивления механизма. Для схем с различными рабочими параметрами подбираются изделия, имеющие соответственную упругость и массивность пружины.

На что же воздействует пружина? Ее задача – удерживать запирающее устройство закрытым, это его нормальное состояние. Тогда поток жидкости, протекающий с одной стороны, может преодолеть силу упругости пружины, открыть препятствие и уйти дальше по трубе. Попытка потока изменить направление и течь в другую сторону ни к чему не приведет – запорное устройство захлопнется, опираясь на прилив в корпусе. В этом месте имеется уплотнительный элемент, делающий обратный клапан в системе отопления полностью герметичным.

Запорная арматура, предназначенная для работы в отопительных схемах, выполняется из таких материалов:

Необходимость применения

Ответ на это вопрос абсолютно однозначен. Такое устройство просто необходимо, если вы хотите быть уверены в безопасности и долговечности своего отопления. Ведь обратный ток воды – это ситуация, от которой не застрахован никто. На разных участках домовой сети теплоноситель находится в разных агрегатных состояниях. Где-то он уже остыл, где-то ещё нет, в результате возникают локальные перепады давления, так как теплоноситель постоянно расширяется и сокращается. Это может повлиять на движение его по трубам, даже если в системе присутствует насос, установка обратного клапана в системе отопления необходима.

Давайте разберёмся — куда его ставить. В случае если речь идёт о самотёчной сети, он должен быть установлен перед котлом. Также необходимо поставить его после байпаса перед котлом в сетях с насосом, в случае, когда подключено несколько контуров – устройства должны отсекать каждый из них, для того, чтобы избежать перекосов давления и тока теплоносителя.

Основное их назначение – задать теплоносителю верное направление движения. Слишком много изделий ставить нет необходимости – ведь каждое из них замедляет ток жидкости. Для самотёчных сетей используют только лепестковые варианты, из-за их минимального сопротивления.

Нюансы установки канализационных клапанов

• Перед установкой нужно произвести визуальный осмотр приобретенного изделия. Для дальнейшей работы оставляют конструкцию без видимых дефектов, сколов, трещин и деформаций.
• После этого проверяют работоспособность клапана в ванне с помощью воды, которую поочередно подают с разных сторон через патрубки корпуса. При необходимости на этом этапе легко устранить мелкие неисправности или заменить изделие по гарантии.
• На корпусе любой модели всегда наносится стрелка. Она помогает правильно сориентировать изделие при установке – стрелкой к общему коллектору или сливному колодцу.
• Перед работой нужно обязательно договориться с жильцами своего стояка (из квартир верхних этажей) о временном отказе от пользования водопроводом и канализацией. Такая предусмотрительность помогает избежать неожиданных неприятностей.
• Если материалы изделия и труб отличаются или имеют различные диаметры – потребуется установка специальных переходных элементов, которые приобретаются заранее.
• Каждый соединительный стык должен герметизироваться.
• После установки клапана производится проверка работоспособности сливной системы и герметичности соединений. Недостатки сразу устраняются. При отсутствии проблем канализация пригодна к эксплуатации.

Для самостоятельного монтажа

Самостоятельный монтаж клапана любого типа может выполнить каждый домашний мастер. Профессиональный и какой-либо дорогостоящий инструмент для этого не потребуется. Обратный клапан для канализации пока не является хорошо известным и распространенным устройством. Поэтому тому, кто впервые столкнулся с изделием и решил выполнить его установку, будут полезны следующие советы.

Монтаж обратного клапана упрощается, если он последовательно собирается
совместно со всеми элементами будущей канализации в общую цепочку. Это
происходит при полной замене всей сливной системы квартиры и дома во время
капитального ремонта или при строительстве нового жилья.

При установке устройства в эксплуатируемую канализационную систему велика роль предварительной разметки и аккуратного удаления отрезка трубы для врезки клапана в этом месте. На металлических и чугунных трубах установка сложнее, чем на пластиковых – она может потребовать привлечения специалистов с практическим опытом выполнения подобных работ.

Функциональные особенности балансировочного клапана для системы отопления

Магистральный балансировочный клапан Автоматический балансировочный клапан для системы отопления для магистральной сети имеет отличие от радиаторной конструкции габаритами, углом наклона шпинделя и геометрией штуцера.

Функции автоматического балансира:

• Дренаж воды из системы теплоснабжения;
• подключение датчиков для измерения параметров теплоносителя;
• установка импульсной улитки трубки от корректировщика давления.

Число витков, которое способен выполнить балансир — от 3 до 5, у большинства изготовителей этот показатель различается. Для того, чтобы поменять положение штока, потребуется ключ с конфигурацией шестигранника. Регулировка проводится по перепаду давления в теплосети. В процессе настройки при изменении расхода циркулирующей воды, на трубопроводе и регулировочном вентиле потери давления также меняются, что в свою очередь ведет к смене перепада на балансире.

Перепад давления в сети можно определить самостоятельно по показаниям манометров, установленным на обратке/подаче внутридомовой системы отопления. Например, при давлении на подаче/обратке 2.5 /2.0 бар, перепад составит 2.5 – 2.0= 0.5 бар. Когда клапан автоматический, он сам устанавливает перепад по заложенному конструкцией алгоритму.

Нужно отметить и то, что не всем системам теплоснабжения требуется балансировка. Например, если во внутридомовой разводке существует до трех коротких тупиковых веток, оснащенные 2-мя приборами на каждой, их работа может быть настроена с использованием шаровых кранов или обычных запорно-регулировочных вентилей.
