Установка полотенцесушителя

Подключаем классический полотенцесушитель (змейка) к стояку ГВС

Первые полотенцесушители в ванных комнатах были сделаны просто из куска изогнутой трубы и являлись частью стояка. Не самый эстетичный вариант, но эффективный и не мешающий циркуляции. Позднее, стали вместо некрасивой трубы вставлять готовый «полотенчик» (на фото справа).

Старый вариант из трубы и его правильная замена

Насчет эстетичности такой замены можно поспорить, но сделано все правильно. Прибор является частью стояка, имеет такой же диаметр, не влияет на циркуляцию. Греется при этом отлично. Есть у такого решения и минусы:

в случае повреждения/необходимости замены, надо перекрывать весь стояк;
нет возможности регулировать температуру.

На фото ниже представлены очень похожие другие варианты, но они неверны. На фото слева установлены фитинги, которые заужают сечение трубы. Их целых четыре и они сильно мешают циркуляции. Страдают все, кто подключен к этому стояку. Эта схема подключения полотенцесушителя малоэффективна для владельца, так еще и вредим всем остальным абонентам.

Неправильное подключение: нарушение циркуляции

На фото справа ситуация еще хуже. В дополнение к фитингам установлены еще и запорные краны. Может стоять еще и терморегулятор. Перекрыв/отрегулировав воду в своем полотенцесушителе, вы перекрываете воду на всем стояке.

Чтобы правильно реализовать возможность отключения водяного полотенцесушителя, в правой схеме перед кранами надо добавить байпас — прямой участок трубы, по которому будет протекать вода вне зависимости от того, есть циркуляция через полотенцесушитель или вода перекрыта.

Виды байпаса для подключения водяного полотенцесушителя

Некоторые уверены, что при незауженном и несмещенном байпасе полотенцесушитель не будет греться. Будет. Проверено. Могут быть вопросы, только если полотенцесушитель большой, с многочисленными перекладинами. В этом случае, возможно, смещенный и зауженный байпас и нужен. Остальные отлично работают и при других способах подключения. А для обеспечения хорошей циркуляции, подводящие трубы делайте с небольшим уклоном. Причем уклон небольшой — в несколько градусов. Точки подключения на стояке должны быть расположены чуть шире, чем требуется для прямого подключения.

Установка кранов

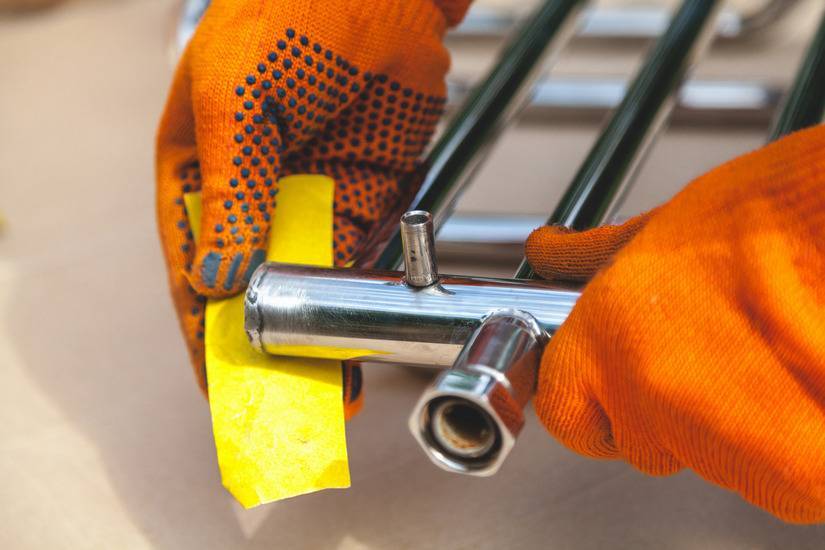

После этого можете приступать к установке кранов. Если старое устройство было срезано, то на оставшихся отрезках труб нарежьте новую резьбу, используя для этого плашку требуемого диаметра. А если змеевик снимался «цивилизовано» и резьба осталась на месте, то просто «прогоните» ее той же плашкой, дабы улучшить качество соединения.

Как только резьбы будут приведены в порядок, установите запорную арматуру (проще говоря, краны). Эта арматура будет выполнять сразу две функции.

Регулировка интенсивности работы змеевика посредством закрытия/открытия кранов.
Перекрытие воды в случае необходимости в ремонте или замене оборудования, чтобы проводить требуемые действия.

Перенос полотенцесушителя: согласование

К сожалению, на данный момент отсутствует четкое понимание вопроса относительно переноса полотенцесушителя на другую стену. В целом, специалисты рассматривают на практике два основных варианта решения вопроса:

Перенос конструкции без перепланировки ванной комнаты. Речь идет о монтировании полотенцесушителя на новом месте. Кстати, процесс монтажа осуществляется Управляющей компанией по запросу жильца, которому нужно будет лишь получить справку о том, что организация своими силами осуществила перенос отопительного элемента.
Перенос конструкции во время ремонта и перепланировки в ванной комнате. Если же перенос полотенцесушителя происходит вкупе с другими действиями (обновлением дизайна и перепланировкой ванной комнаты), информацию о переносе конструкции необходимо указать в проектной документации. После создания окончательного проекта ванной комнаты, документация подается на согласование в жилищную инспекцию.

Итак, делаем вывод о том, что согласование необходимо лишь в том случае, если вы осуществляете ремонт с перепланировкой. В других же случаях вам не потребуется ни эскиз, ни проект переноса отопительной конструкции.

Для переноса полотенцесушителя в большинстве случаев разрешение не требуется

Но специалисты, все же, советуют в обязательном порядке уведомлять УК о своем решении, поскольку в некоторых случаях (например, в очень старых домах) расположение всех отопительных конструкций, к числу которых относится и полотенцесушитель, заложено в проекте дома.

Размещение полотенцесушителя в ванной

Особенности каждого элемента ванной комнаты должны создавать единый интерьер помещения. Этот момент продумывается на этапе создания дизайн-проекта.

При необходимости установки полотенцесушителя в ванной комнате появляется множество вопросов: какой полотенцесушитель лучше, где и как это сделать? Особенно актуальны эти вопросы при оформлении ванной комнаты маленькой площади. Дорог каждый сантиметр, а терять функционал совсем не хочется.

Поэтому при организации пространства ванной важно учесть и основные функции полотенцесушителей, а именно:

Обогрев помещения;
Просушка влажных полотенец;
Защита комнаты от плесени и грибка;
Дополнительная вешалка.

Поговорим об особенностях размещения и подключения этих важных элементов ванной комнаты.

Подключение электрического полотенцесушителя

Электрическая сушилка — это бытовой нагревательный прибор, не требующий врезки в водопровод. Монтаж оборудования гораздо проще, но обязательно необходимо обеспечить полную изоляцию электричества, так как в ванной комнате любая утечка тока может нести угрозу для жизни. Необходимо сделать заземление и подключить УЗО для защиты от перепадов напряжения.

В основном рекомендуется вывод розетки за пределы ванной комнаты, но прибор без термостата может подключаться в розетку, находящуюся в ванной. При необходимости его можно вынимать из розетки, чтобы сократить потребление электроэнергии. Розетка должна быть с влагозащитным корпусом и крышкой для изоляции, а провода спрятаны в штробу. Запрещено устанавливать розетку на стене, выходящей на улицу, — это может вызывать короткие замыкания из-за образования конденсата.

Важно! Если вы не умеете работать с электропроводкой, лучше доверить работы по подключению электроприбора профессиональному электрику

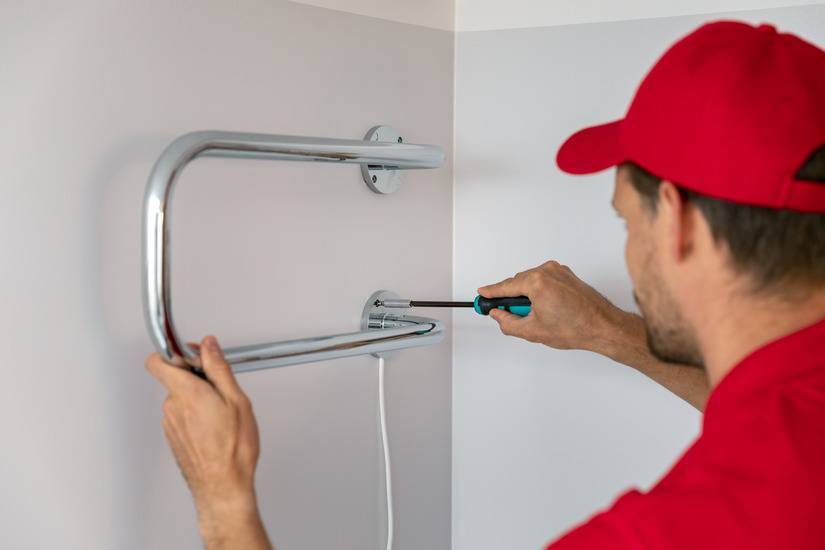

Установка электрического полотенцесушителя

Главное преимущество электрического полотенцесушителя – простота установки. Как и любой настенный электроприбор, его нужно повесить на стену и подключить к сети электропитания. Остается включить сам прибор и использовать его по назначению

Важное требование – соблюдение правил электробезопасности

Подключать такой прибор следует только через так называемый “автомат” или УЗО – устройство защитного отключения. Если розетка для подключения прибора будет установлена непосредственно в ванной комнате, обязательно следует использовать специальное устройство с защитой от воздействия влаги.

Такую розетку монтируют в толще стены, на ней имеется специальная крышка. Кроме того, электроприбор нужно обязательно заземлить.

При установке электрического полотенцесушителя следует использовать специальные розетки с повышенной защитой от влаги. Подключают такой прибор через УЗО

Считается, что вариант с электрическим полотенцесушителем не выгоден экономически по сравнению с водяными моделями, поскольку увеличивает счета за тепло. Однако мощность таких приборов не так уж велика, как и расход электричества.

Этого вполне хватает для того, чтобы высушить влажную махровую ткань, но с ролью обогревателя для ванной комнаты он справляется не слишком хорошо.

Выбор за Вами!

Оптимальная высота для комфортного использования прибора

По снипу правильно монтировать полотенцесушитель на высоте 1,2 м от плоскости пола. Также специалисты рекомендуют устанавливать радиатор над стиральной машиной. Это предотвратит ее коррозию в условиях повышенной влажности.

Наиболее распространенная высота расположения креплений полотенцесушителя составляет 0,95-1,7 м. И опять возникает вопрос, на какой высоте вешать полотенцесушитель. Ответ прост: на высоте, которая обеспечит комфортное использование изделия всеми членами вашей семьи.

Расстояние от радиатора до любого сантехнического прибора должно бать не меньше 0,6 м. В некоторых ситуациях (многоуровневые полы, нестандартная или маленькая ванная комната) невозможно выполнить все требования нормативных документов и снип. Тогда минимальная высота от пола для М-образных изделий составляет 0,9 м, для U-образных изделий — 1,1 м.

Теперь вы точно знаете, на какой высоте вешать полотенцесушитель. Вооружившись стандартными сантехническими инструментами, можно легко выполнить монтаж вышеуказанного прибора своими руками. Если вы сомневаетесь в своих способностях, то обратитесь за помощью к специализированной бригаде сантехников.

Почему полотенцесушитель холодный?

Рассмотрим наиболее распространенные неисправности, возникающие в процессе эксплуатации полотенцесушителей, и подробно остановимся на способах их устранения.

Воздушная пробка

Подобная проблема актуальна как для водяных, так и для электрических моделей. Данное явление обусловлено вытеснением воздуха, что препятствует нормальной циркуляции воды в трубах.

Для восстановления работы прибора необходимо вывернуть специальный вентиль. Он может быть расположен на одном из выходов или размещаться под колпачком. Дождитесь, пока воздух полностью не выйдет наружу, после чего шипение закончится и из трубы тонкой струйкой потечет вода. Завершив работу, плотно закрутите воздушный клапан, вернув его в изначальное положение.

Образование накипи

Еще одной проблемой, из-за которой часто не греет полотенцесушитель, является накипь, скапливающаяся на внутренних стенках. Ее появление обычно обусловлено плохим качеством воды. Устранить данную неисправность поможет прочистка оборудования. Следует учитывать, что если прибор подсоединен к отопительной системе, подобные работы выполняются только во время отключения тепла.

Для удаления образовавшейся накипи залейте внутрь предварительно снятого и разобранного полотенцесушителя раствор с уксусом или лимонной кислотой. Оставьте трубу на 30-40 минут, после чего тщательно прочистите ее специальным сантехническим тросом. При его отсутствии можно воспользоваться обычным ершиком.

Перегоревший ТЭН

Данная неисправность может произойти только с электрическими моделями. Для восстановления нормальной работоспособности прибора необходимо аккуратно разобрать нагревательный элемент и прозвоните мультиметром все провода. Это позволит обнаружить короткое замыкание в электросети.

Что делать, если течет полотенцесушитель?

Протечка может произойти из-за износа герметизирующих элементов, механических повреждений или коррозии. Как правило, вода начинает подтекать в местах соединений. Устранить данную проблему можно путем установки новых фиксаторов, использования специальных сантехнических прокладок или затягивания соединительных и поворотных узлов.

Неправильное подключение

Температура полотенцесушителя непосредственно зависит от места размещения. Не рекомендуется устанавливать подобное оборудование далеко от стояка, так как в этом случае до него может не доходить горячая вода. Оптимальным вариантом является монтаж трубы таким образом, чтобы подача теплоносителя осуществлялась в ее верхнюю часть, а его вывод производился через нижнюю.

Зачастую полотенцесушитель перестает нагреваться при проведении сантехнических работ в соседних квартирах. Если соседи перекроют стояк, рекомендуется вызвать профессионального сантехника. Кроме того, причиной несоответствия температуры заявленным нормам могут стать действия коммунальных служб.

Отводы от стояка и байпас для полотенцесушителей

Со временем застройщики стали применять более современные технологии и вместо компенсационной петли начали делать два отвода от стояка для подключения полотенцесушителя на выбор самих жильцов.

Между отводами в этом случае всегда присутствует байпас – замыкающий участок трубы с диаметром, равным диаметру стояка или на один шаг меньше.

Байпас у полотенцесушителя решает несколько задач:

1. Сохранение нормальной скорости циркуляции по всему стояку горячей воды. Принудительная циркуляция в стояке обеспечивает подачу равномерно горячей воды (по нормам — не менее 60°C) в любую квартиру, на любом этаже, независимо от её удалённости от начала подачи в стояк, времени суток и от наличия или отсутствия водоразбора в квартирах жильцов.
2. Через один полотенцесушитель проходит только часть общего потока теплоносителя (воды). Другая часть идёт мимо, сохраняя больше тепла для следующих санузлов, ведь от одного стояка могут работать один-два десятка полотенцесушителей.
3. Возможно полное отключение полотенцесушителя или регулировка его температуры жильцами без негативных последствий для остальных квартир. Возможность регулировки температуры требует установки дополнительного регулировочного вентиля на один из отводов, т. к. с помощью шарового крана регулировать что-либо невозможно.

Но и тут есть проблема: высота отводов от пола, расстояние между ними, диаметр и тип байпаса никак не нормированы. Это приводит к массовым проблемам при подключении полотенцесушителей, о них будет рассказано чуть ниже.

Три основных варианта исполнения байпаса с отводами:

1. Несмещённый и незауженный байпас. Отводы приварены прямо к трубе стояка. Между отводами геометрия стояка (это диаметр трубы и её направление) остаётся неизменной. Часто можно услышать «ой, а у меня байпаса нет!» – но на самом деле тут байпас – это просто часть стояка.

Несмещённый и незауженный байпас (стояк из оцинковки)

Несмещённый и незауженный байпас (стояк из нержавейки)

2. Несмещённый зауженный байпас. Между отводами уменьшается диаметр стояка на один типоразмер трубы (например, для стояка 1” байпас выполняется 3/4”), сам стояк по-прежнему остаётся прямым. Пожалуй самый часто встречающийся вариант, который, увы, несёт кучу проблем при определённых условиях.

Несмещённый зауженный байпас (стояк из оцинковки)

3. Смещённый зауженный или незауженный байпас. Между отводами участок стояка сдвигается в сторону полотенцесушителя, а смещённый участок может быть дополнительно заужен на один шаг диаметра. Также проблемный вариант в очень многих случаях.

Смещённый незауженный байпас (стояк из оцинковки)

А вот ориентировочные коэффициенты затекания воды в полотенцесушитель для разных конфигураций байпаса. Помните, что они справедливы только при выборе однозначно рабочей схемы подключения из представленных далее вариантов.

Смещённый байпас: 0,33-0,4.
Смещённый и одновременно зауженный на один шаг диаметра байпас: 0,48-0,52.
Несмещённый зауженный байпас: 0,4.

То есть смещение байпаса по эффективности практически равнозначно его сужению.

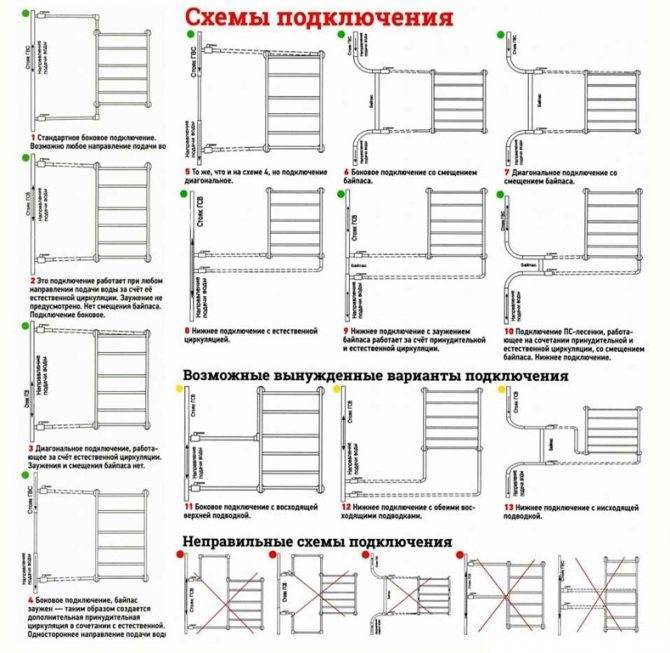

Способы подключения полотенцесушителя

Для электрических нагревателей способ подключения не должен вызывать особых проблем, так как вся процедура достаточно простая: подключается шнур питания к электросети, защищенной автоматическим выключателем, а сушилка крепится к кронштейнам. С водяными возникают сложности поскольку требуется подвести трубы к месту монтажа, а также обеспечить возможность отключения полотенцесушителя от подачи горячей воды без её перекрытия в доме. Для этого перед устройством монтируют участок трубы с запорной арматурой, соединяющий входную и выходную трубы, регулируемые вентилями. В рабочем состоянии прямой поток перекрыт, а два другие вентиля открыты.

Установка байпаса

Важным этапом монтажа водяных полотенцесушителей является крепление байпаса – перемычки, которая располагается на стояке и позволяет при необходимости перекрывать поступление воды. Данный отрезок устанавливается перед агрегатом и предполагает наличие специальных фитинговых элементов.

Установка байпаса

Подключение байпаса требует наличия трех вентилей, один из которых перекрывает движение воды в приборе, а остальные располагаются в местах крепления устройства к трубопроводу

При этом нужно обратить внимание на то, что в качестве подводящих труб можно использовать только агрегаты, выполненные из нержавеющей стали

Монтаж байпаса позволяет не беспокоиться о перекрытии водоснабжения для всего дома в случае проведения ремонтных работ, давая возможность ограничить поступление воды на полотенцесушитель. На перемычке может быть установлен кран Маевского, который обеспечивает удаление воздушных пробок для свободной циркуляции воды в оборудовании и общей системе водоснабжения.

Комплекс подготовительных работ

Меньше всего сложностей при переносе возникнет у владельцев электрических моделей. Они полностью автономны и манипуляции с ними не требуют дополнительных капиталовложений или согласований с надзорными органами. Собственно демонтаж и монтаж устройства предельно просты и чаще всего заключаются в том, что прибор снимается с одной стены и закрепляется на другой. При необходимости дополнительно переносится розетка или выполняются штробы под проводку. На этом все работы заканчиваются.

С водяным оборудованием хлопот будет гораздо больше. Чтобы осуществить перенос полотенцесушителя согласование с органами, ответственными за эксплуатацию и состояние внутренних коммуникаций и зданий, потребуется обязательно. Связано это с тем, что самостоятельное перемещение приборов отопления, а к их числу можно отнести и водяной полотенцесушитель, возлагает на собственника ответственность за изменение технических параметров системы и ее состояние.

Схема переноса водяного полотенцесушителя

Таким образом, при возникновении проблем претензии будут предъявлены именно к владельцу жилья. Вследствие этого настоятельно рекомендуется официально согласовывать все изменения в системах отопления.

Перенос полотенцесушителя лучше всего доверить профессионалам

Выбирая новое оборудование нужно обязательно учитывать, что оно не должно давать дополнительную нагрузку на тепловую систему. Поэтому это должен быть только сертифицированный прибор, грамотно подобранный по тепловой мощности в строгом соответствии с объемами санузла. Гидродинамика отопительных трубопроводов также не должна быть нарушена. Следовательно, устройство устанавливается без образования воздушной пробки и без создания дополнительного гидравлического подпора. Все эти условия могут быть выполнены только в случае грамотного монтажа прибора, для проведения которого лучше всего пригласить специалиста.

Монтаж полотенцесушителя своими руками

Принципы при установке

Решая, как установить полотенцесушитель в ванной своими руками, стоит учесть несколько важных моментов:

Диаметр трубы полотенцесушителя не должно быть меньше диаметра трубы стояка. Можно использовать идентичный размер или больше. Так вода будет циркулировать без помех.
При выборе способа установки убедитесь, что он не нарушает гидравлические нормы. Так вы избежите последствий ошибки, таких как низкая эффективность работы или нарушения водоснабжения из-за задержки воздуха в стояке.
Перед тем как сделать полотенцесушитель, определитесь, к какой трубе он будет подсоединен. Вариант с отопительной системой чреват тем, что в летние месяцы он работать не будет. Подобной проблемы не будет, если подогрев воды в доме осуществляется бойлером. Поэтому чаще выбор падает на трубу горячего водоснабжения.
Если вы планируете установить запорные механизмы, чтобы отключать полотенцесушитель в период ненадобности, сделать их нужно так, чтобы не блокировать стояк. Результатом может стать прорыв трубы или возможное затопление соседей.
Решая, на какой высоте вешать полотенцесушитель, стоит учесть длину вещей, которые вы планируете разместить на нем. Но если прибор будет находиться слишком высоко, его будет неудобно использовать.

Декоративные и практические функции полотенцесушителя

В непростых условиях ванны, где стирка, уборка, процедуры – регулярные, даже с помощью хорошей вентиляции добиться нормального микроклимата сложно. А влажность – это сказочная среда для развития колоний микробов и плесени. Металл покрывается ржавчиной, деревянные элементы начинают подгнивать. Подключение полотенцесушителя предотвращает деструктивные явления, потому что:

воздух всегда сухой;
плесень и гниль сухих условий боится;
оборудование и мебель эксплуатируется дольше.

Полотенцесушитель может играть роль важного декорирующего элемента в интерьере ванной комнаты

Кроме установления комфортной температуры и возможности сушить вещи это еще и прекрасный декор, поскольку дизайн у современных радиаторов очаровательный.

Напольная сушилка из латунных труб

Современная ванная с полотенцесушителями каркасного типа

Установка байпаса

Как уже отмечалось, перемычка-байпас – это обыкновенная труба (в нашем случае из полипропилена). Чтобы установить ее, смонтируйте на концах изделия шаровые краны (как показано на изображении), которые и будут перекрывать водяной поток в случае необходимости. С байпасом вода будет циркулировать в стояке даже в том случае, если полотенцесушитель будет отключен.

Обратите внимание! В сам байпас желательно также установить еще один шаровый кран, с помощью которого будет удаляться воздух. Благодаря этому рабочая жидкость будет беспрепятственно циркулировать по змеевику

Важно проверять ровность расположения труб в горизонтальной и вертикальной плоскости

Что надо знать перед установкой полотенцесушителя

В наших многоквартирных домах полотенцесушитель встраивается не в отопительную систему, как принято в большинстве зарубежных стран, а в систему горячего водоснабжения. Поэтому его монтаж имеет некоторые особенности, поскольку сушитель становится своеобразной «компенсирующей петлей трубопровода». Если врезка в стояк будет осуществлена неправильно, то это может привести к проблемам с водоснабжением не только квартиры, но и всего дома.

Часто установка полотенцесушителя сопровождается врезкой новых труб

По этой же причине большинство импортных полотенцесушителей не приспособлены для врезки в нашу систему водоснабжения. Поэтому рекомендуется приобретать устройство отечественного производства, причем соответствующее определенным ГОСТам и СНиПам. Данная проблема возникает только при монтаже в квартире. Для частного дома вполне подойду полотенцесушители зарубежных брендов.
В одной системе нельзя использовать детали из разных материалов во избежание такого отрицательного явления, как электролитическая коррозия. Она приводит к быстрому выходу устройства из строя. К пластиковым трубам можно подключать приборы из любых материалов.

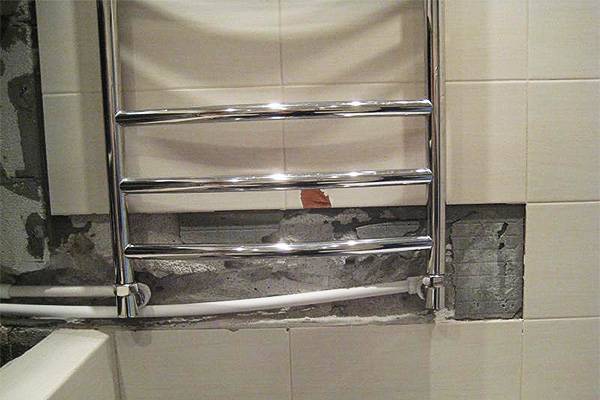

Подключение полотенцесушителя к пластиковым трубам

Полотенцесушитель, подключенный к центральной системе, будет работать только во время отопительного сезона. Чтобы обеспечить круглогодичное функционирование прибора, следует устанавливать комбинированный тип данных устройств.
Мощность полотенцесушителя, подключенного к нижним патрубкам системы, уменьшается на 10%.
Приборы в форме «лесенки» подсоединяются методом диагонального, бокового или вертикального подключения к трубопроводу (межосевое расстояние – 500 мм).

При установке во время строительства или капремонта посадочное расстояние не составляет никакой проблемы, но при врезке в уже готовую систему должна учитываться геометрия и размеры существующей разводки. Поэтому при покупке полотенцесушителя необходимо знать и учитывать расстояние между отводами.
Если на полотенцесушителе и на системе используются трубы разного диаметра, нужно использовать переходники. При этом не допускается, чтобы на приборе были трубы меньшего диаметра, чем трубы системы. В противном случае повышение давления воды в «узком месте» может привести к аварии.

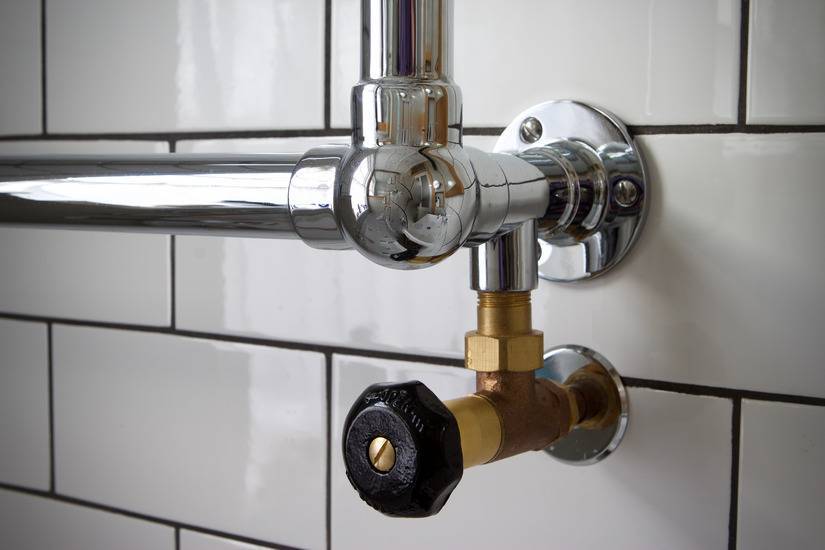

Схема подключения через «американки» с шаровыми кранами

Для соединений со стояком рекомендуется использовать «американки» – разъемные соединения, позволяющие легко снимать все устройство.
Также на стояке желательно оборудовать шаровые краны и перемычку (байпас). При наличии американок и этого приспособления можно отключить только полотенцесушитель, не отключая воду в квартире или подъезде.
