Инструкция по монтажу смесителя

Краткая поэтапная инструкция поможет вам быстро и правильно установить сантехнический прибор на место и позволит избежать часто встречающихся ошибок.

Проведение подготовительного этапа

Перед началом любых работ нужно отключить подачу воды в дом/квартиру от центрального стояка. Если этого не сделать, то вода под давлением создаст массу неприятностей при откручивании соединений. Далее нужно открыть смеситель, чтобы с системы вытекли остатки воды.

Также необходимо запастись всеми расходными материалами и инструментом.

Желательно прочесть инструкцию к смесителю перед началом работ. Чтобы выполнить большинство работ, не нужно искать какие-то специализированные приспособления. Достаточно будет следующего набора материалов и инструментов:

  • крестообразная отвертка;
  • плоская отвертка;
  • разводной ключ;
  • фонарик;
  • наждачная бумага;
  • набор гибких шлангов (если они не идут в комплекте со смесителем);
  • емкость для воды;
  • аэрозоль WD-40;
  • пакля;
  • торцевые ключи.

Подводку к старому смесителю лучше заменить на новую. Она стоит недорого, к тому же – это будет залогом максимально герметичных и долговечных соединений. А о том, как выбрать и установить подводку, читайте далее.

Демонтаж старого прибора

Если вы производите ремонт, то для начала нужно демонтировать старый смеситель. Итак, выполнив все подготовительные процедуры, необходимо найти места соединения смесителя с водопроводными трубами. Далее нужно найти места, в которых смеситель крепится к мойке.

С помощью разводного ключа разъединить гибкую подводку смесителя и трубы

Важно не забыть вовремя подставить емкость, так как из водопровода могут потечь остатки воды

Если мойка накладная, то ее нужно аккуратно извлечь. Прежде чем это сделать, необходимо отсоединить нижнюю часть сифона. Только после этого мойку можно снять.

Мойку следует перевернуть таким образом, чтобы было удобно откручивать крепление смесителя. В этих местах могла скопиться ржавчина, а места соединений могли прикипеть друг ко другу, поэтому их следует обработать составом WD-40.

Подождав 10-15 минут, можно пробовать откручивать гайки соединений с помощью разводного ключа. По началу нужно немного ослабить гайки, которые находятся на резьбовом штыре.

Теперь, используя отвертку, нужно выкрутить резьбовой штырь. Во время данной операции нужно придерживать смеситель рукой, чтобы он не упал.

Далее извлекается смеситель вместе с зажимом. Если было принято решение поменять старые шланги на новые, то они свободно вытаскиваются вместе со смесителем через монтажное отверстие.

Само монтажное отверстие нужно очистить от скопившейся грязи. Старый смеситель можно утилизировать и приступить к монтажу нового крана.

Установка нового прибора на мойку

Прежде чем выполнить монтаж однорычажного смесителя на кухне, нужно присоединить к нему подводку. На все соединения необходимо намотать паклю – с ее помощью можно максимально герметизировать систему.

Пакля наматывается на резьбу гибких шлангов перед подключением их к смесителю. На паклю можно добавить каплю олифы, чтобы при закручивании она не сбивалась к основанию резьбы.

В комплекте со смесителем идет кольцевая декоративная прокладка. Он изготавливается из металла и имеет резиновую прослойку. Необходимо проследить чтобы резиновая вставка была установлена точно в отведенные пазы кольца. Продеть кольцо через подводку к основанию смесителя.

Теперь можно установить смеситель на мойку, протянув через монтажное отверстие гибкие шланги. Пригодится помощь кого-то извне, чтобы тот придержал смеситель, пока вы будете его прикручивать к мойке. Через подводку нужно продеть проставку.

Далее вкрутить резьбовые штыри через проставку (прижимную пластину) в основание смесителя, наживить на штыри гайки. Теперь ваш партнер должен зафиксировать смеситель в рабочем положении, чтобы вы могли затянуть гайки с помощью торцевого ключа (в большинстве случаев это ключ на 11).

Теперь смеситель принял то положение, в котором он будет использоваться в будущем. Перед финальными усилиями по затягиванию гаек нужно убедиться, что все уплотняющие прокладки не сместились и находятся на своих местах.

Мойку можно установить на место, а затем подсоединить подводки к соответствующим фитингам водопроводной системы. Патрубки труб нужно зачистить при помощи наждачной бумаги и нанести слой обмотки. Это может быть льняная нить или рулонный водостойкий герметик в виде ленты.

Если вы выбрали ленту, то ее необходимо наматывать внахлест. Если вы решили прибегнуть к использованию льняной нити, то необходимо смазать резьбу пастообразным герметиком и только потом намотать нить.

Проблема №3: подготовка места установки

Теперь перед тем, как поставить смеситель в ванной, под него необходимо подготовить должным образом место. Тут возможно две разные ситуации, вместе со связанными с ними трудностями. Мне в разное время довелось столкнуться с обеими, так что давайте разберём всё по порядку:

Наличие старого смесителя

Как правильно снять прежний прибор? Я поступил очень просто:

Перекрыл подачу холодной и горячей воды в квартиру;
Аккуратно открутил разводным ключом прижимные гайки
На этом этапе очень важно действовать предельно осторожно, чтобы не повредить фитинги, иначе объём ремонтных работ значительно увеличится в объёме;. Откручивание прижимных гаек на старом смесителе. Откручивание прижимных гаек на старом смесителе


Откручивание прижимных гаек на старом смесителе

  1. Очистил от остатков старой подмотки и краски резьбу и внутреннюю часть выступающих из стены соединительных элементов.

Отсутствие труб

А вот здесь уже сначала потребуется установка труб под смеситель:

  1. От точки входа в санузел холодного и горячего водопроводов пробил штробы в стене, используя болгарку и перфоратор;
  2. Провёл по ним пластиковые трубы, соединяя нужные отрезки с помощью муфт путём пайки. Для того чтобы узнать, на какой высоте их выводить, залез почитать СНиПы, и оказалось, что это 200 мм над бортиком ванны. Так я и сделал;


Высота установки над ванной фитингов должна составлять не менее 20-и см

  1. Также проверил и то, на каком расстоянии должны оказаться выходные точки друг от друга, это 150 мм;


На схеме показана высота установки смесителя в ванной и расстояние между фитингами

  1. Перед тем как закрепить фитинги, я точно выверил их горизонталь с помощью ватерпаса. В случае упущения данного момента смеситель в итоге может быть установлен криво;
  2. Так как в дальнейшем планировалась облицовка стен плиткой, то края муфт я вывел из штроб на 20 мм, чтобы они в итоге получились вровень с отделкой. Вы также обязательно учтите при этом толщину вашего отделочного материала.

Монтаж с помощью цанговых фитингов


устройство

Процесс соединения занимает очень мало времени и состоит из следующих этапов:

Если необходимо, то отрезается кусок трубы специальным труборезом или ножовкой по металлу.

Место, где было произведено отделение, выравнивается с помощью калибратора

Фитинг необходимо разобрать. Затем гайка фитинга одевается на трубу резьбой обращённой к краю трубы

Гайка должна быть отодвинута от края на 20 – 30 мм.

На трубу надевается цанга-кольцо и тоже немного сдвигается от края.

Штуцер фитинга вводится в трубу до упора, при этом, необходимо соблюдать осторожность, чтобы не повредить резиновые уплотнители.
Закручивается гайка.

С другой стороны, фитинг соединяется резьбовым соединением с краном или металлической трубой, либо, если это система цанга-цанга, то с металлопластиковой трубой. Фитинг также может иметь форму тройника для ответвления в системе. Если тройник используется для ответвления от основной магистрали к крану, то может быть применён тройник: 20*16*20.

На что обратить внимание

Нюансы выбора шаровых кранов:

Первостепенным является тот факт, что диаметр полипропиленовых труб в месте крепления должен совпадать с диаметром шаровых кранов. В продаже можно найти изделия с муфтами от 20 до 63 миллиметров. Этот диапазон диаметров включает в себя все возможные размеры водопроводных систем, поэтому с выбором проблем не возникнет.У шаровых кранов бывает несколько форм ручек: вентили, головки, рычажки и так далее.

Для каждого участка водопровода нужно выбирать подходящее изделие. Например, в некоторых ситуациях вентильный кран будет невозможно провернуть из-за ограниченного к нему доступа, поэтому лучше брать рычажной и так далее.Нельзя забывать и об эстетической составляющей шаровых кранов, если они устанавливаются на открытом участке трубопровода

Форма изделия должна вписываться в интерьер помещения, что тоже немаловажно.Кроме того, стоит брать во внимание то, из какого материала изготовлено изделие

Пластиковые краны дешевле металлических. Но значительной экономии не выйдет, если планируется установка малого количества запорно-шаровых механизмов. В таком случае имеет смысл покупка кранов именно из металла.

Полипропиленовые системы отопления

Полипропилен обладает куда большей жесткостью и твердостью, чем полиэтилен. Трубопровод из ПП собирают при помощи сварки и установка вентилей не исключение. Фитинг такого рода имеет вид муфты, для монтажа потребуется сварочный аппарат.

Как поставить кран на­ пластиковую трубу РР?

  1. На паяльный прибор закрепляют насадки требуемого диаметра, включают прибор и разогревают до нужной температуры.
  2. Концы соединяемых фрагментов зачищают.
  3. Муфту и пластиковую трубу вставляют в нагретую насадку и ожидают, пока срезы изделия не станут мягкими. Необходимое для этого время указывается в инструкции к аппарату.
  4. Концы вынимают из насадки и соединяют друг с другом с тем, чтобы пластик сплавился в одно целое. Выкручивать и менять положение изделия в этот момент ни в коем случае нельзя. Время удержания зависит от материала и толщины стенок изделия.
  5. Таким же образом закрепляют элемент с другой стороны.

Видео описание

В этом видео показано, как провести фитинговое соединение

Крепёж Гебо

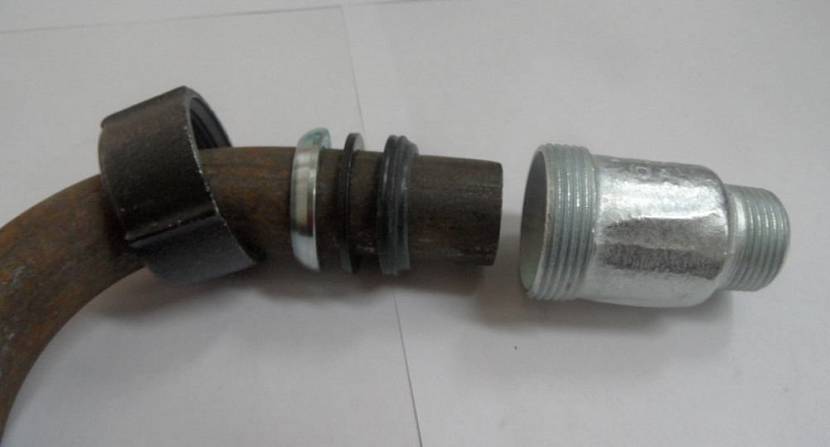

Один из популярных способов выполнить соединение труб без сварки и резьбы – это крепёж Гебо. Он хорошо подходит для стыковки как однородных, так и для труб из различных материалов, например, для соединения чугунных и стальных труб с пластиком, или между собой.

По сути, это зажимной фитинг, который бывает одно- и двухсторонний (более распространённый). Одна из разновидностей Гебо изготавливается в форме тройника, с помощью которого можно делать как соединения, так и переходники. Крепёж состоит из корпуса, зажимного кольца, уплотнения по бокам, а также конусной гайки, которая и сжимает все части между собой.

Такую систему достаточно просто монтировать, даже если нет опыта слесарных работ:

  1. Необходимо зачистить наждачкой будущие места стыка.
  2. Далее нужно надеть гайку и кольца в определённой последовательности: зажимное, прижимное и уплотняющее.
  3. Затем надевается само крепление Гебо и зажимается гайкой.


Применение крепежа Гебо Источник yandex.net

Особенности монтажа

Перед установкой необходимо знать ряд правил, которые строго рекомендуется соблюдать, чтобы избежать проблем в будущем. Мы даём следующие рекомендации:

  1. Установка шаровых кранов допускается в любом положении и с любым направлением, но при этом необходимо учитывать, что корпус не должен подвергаться нагрузкам, а резьба не должна упираться в конец трубы.
  2. Если имеется разборный корпус, то Вы должны учитывать, что Вам будет необходима возможность собрать и разобрать конструкцию.
  3. Вблизи устройства недопустимо применение сварочных работ.
  4. После того, как Вы осуществили процесс монтажа, Вы должны все тщательно проверить и произвести пробную попытку (гидравлическое испытание).
  5. Не допускается перемещение шара после сварки.
  6. Для уплотнения резьбового соединения Вы можете применять тефлоновую ленту или лён. Либо специальные прокладки — для фланцевого соединения.
  7. Не забудьте о том, что перед установкой Вы должны тщательно проверить трубы на наличие в них грязи.
  8. Установка шарового крана на металлическую трубу должна осуществляться тогда, когда Вы уверены, что трубопровод уже имеет необходимые точки опор и точно выдержит нагрузки.

Перед установкой

Перед тем, как осуществить монтаж крана шарового, мы рекомендуем тщательно убедиться, что Вы устанавливаете его на чистые трубы, и после установки у Вас не будет проблем с тем, что трубопровод не сможет выдержать нагрузку.

Обязательно слейте всю воду из трубопровода. Мы выделили это в отдельный пункт несмотря на то, что упоминали ранее, так как это является важным для Вашей безопасности!

Сфера применения

Полипропиленовые краны используются во всех сферах, где недостатки материала не проявляются:

  • водоснабжение;
  • отопление;
  • сантехника;
  • канализация;
  • технические трубопроводы;
  • системы пищевой промышленности;
  • аграрные конструкции.

Практически во всех областях, где присутствуют трубные магистрали, встречаются конструкции из полипропилена.

Кран или вентиль

Шаровой ПП кран — удобная разновидность запорной арматуры, но отсутствие регулировки потока в некоторых ситуациях — серьезный недостаток.

Вентили, в отличие от шарового крана сделаны с применением регулирующего конуса. Конструкция устроена таким образом, что вентиль является не только запорной арматурой, но и регулирующей.

В конструкциях, где требуется регулировать поток рабочей среды, предпочтение стоит отдать вентилю.

Завершение монтажа и проверка работы

Казалось бы, после подкручивания чашечек к стене монтаж завершён, однако пара мелочей все-же осталась. Прежде всего, не забудьте переставить метки на вентилях, чтобы из горячего крана действительно текла горячая вода.

Также смеситель необходимо опробовать в работе. При этом, возможно, придётся переставить маховик переключения душа в более удобное положение. Не будет лишним проверить, насколько плавно и точно происходит регулировка температуры, не сбивается ли она сама по себе. Возможно, что кранбуксы со временем лучше поменять на более качественные.

Будьте внимательны и не перепутайте порядок подключения душевого шланга. Гайка, не имеющая насечек или граней, накручивается от руки на резьбу душевой лейки, а гайка с гранями — на отвод смесителя с подтяжкой ключом.

Широкий ассортимент сантехники для ванной комнаты и кухни. Доставка и сборка/установка. Гарантия производителя.

Конструктивные особенности

На сегодняшний день шаровые краны получили самое широкое распространение. При этом отметим, что наиболее распространен муфтовый способ подключения, но подсоединение может проводится и путем сварки. Подобные модели имеют следующую конструкцию:

  1. Корпус крана выступает в качестве основного элемента. Тот момент, что подсоединение проводится при применении технологии сварки определяет использование специальной стали, которая может выдерживать воздействие высокой температуры. Корпус характеризуется отсутствием различных выступов, за счет чего исключается вероятность накопления грязи.
  2. Шар применяется в качестве основного запорного элемента. При его изготовлении используется нержавеющая сталь, в центральной части расположено отверстие с различной проходимостью.
  3. Управление проводится за счет рукоятки. Она имеет форму, которая упрощает управлением устройством.
  4. Шпиндель применяется для непосредственной связи рукоятки с шаром. Форма подобного элемента довольно сложная, что позволяет проводить установку нескольких уплотняющих колес. Стоит учитывать, шпиндель устанавливается изнутри, за счет чего обеспечивается высокая степень надежности при эксплуатации устройства под давлением.
  5. Внутри крана есть седло шара, которое изготавливается из тефлона. Подобный материал характеризуется высокой устойчивостью к механическому воздействию.
  6. Стопорный штифт ограничивает вращение рукоятки.

Особое внимание уделим тому, что подводящий и отводящий патрубки представлены трубками из металла, который хорошо поддается сварке. На поверхности нет резьбы и других элементов, за счет которых усложняется процесс сварки

Что еще потребуется для монтажа крана в ванной?

Закрепленная монтажная планка для смесителя на стену и подсоединенная к системе водопровода — первый этап установки смесителя. Чтобы выполнить процедуру полностью, еще потребуются:

На тот случай, если был приобретен классический кронштейн. Он представляет собой металлическую (всегда!) ровную или П-образную планку с отверстиями для посадки фитингов или водорозеток. Под эти элементы на металлической основе уже размечены крепежные отверстия — самостоятельно выверять межосевое расстояние не нужно. Если монтажная планка для смесителя в ванной не имеет выходов для эксцентриков, тогда фитинги следует покупать со специальными элементами фиксации. Он представляют собой колено с двумя выходами, внутренняя поверхность которых имеет резьбу. Не имеет значение, как выполняется крепление смесителя к стене с полипропиленовыми трубами или металлическими — с помощью фитинга или планки — одна сторона колена надевается на трубу, другая служит для ввинчивания эксцентриков. Так выполняется вывод труб водопровода.

Пакля или ФУМ лента.

Каждое резьбовое соединение нуждается в герметизации. Перед тем, как будет надета планка полипропиленовая под смеситель или металлическая, на резьбу необходимо намотать паклю или ленту. Некоторые специалисты рекомендуют дополнительно использовать еще и герметик. Именно эти соединения должны быть максимально надежны.

Специальные приспособления — металлический кусок трубы со смещенной осью и резьбой на обоих концах, которые ввинчиваются в водорозетки и служат для корректировки посадки смесителя. Эксцентрики бывают различной величины. Выбор размера зависит от того, как сильно планка для смесителя под металлопластик или металл утоплена в стену.

Декоративные накладки.

Обычно поставляются со смесителем, но их в комплекте может и не быть. Тогда шайбы стоит докупить дополнительно. Они служат для сокрытия монтажных отверстий в стене, чем придают изящный вид сантехническому оборудованию. Если не поставить накладки, то будет видна и дыра в плитке, и планка для смесителя, и эксцентрики.

Все остальные элементы для установки смесителя в ванной и на кухне поставляются вместе с краном. Покупая сантехническое оборудование, проверьте, что в комплекте было: корпус с механизмом управления, картридж или букса, барашки, если смеситель двухвентильный, излив. Кран в 78% случаев поставляется в разобранном виде. После того, как была установлена металлическая или полипропиленовая планка для смесителя, специалисты рекомендуют собрать полностью кран. Такая подготовка к работе ускорит процесс.

Способы крепления планки:

  • Утоплена в штробе и зафиксирована на стене.
  • Зафиксирована в нише.

В большинстве случаев установочная планка для смесителя из полипропилена или металла прячется в штробе. За счет правильно выбора эксцентриков легко добиться удобных выводов для монтажа смесителя. Но самое главное, что необходимо учесть при монтаже планки — колена должны выходить наружу вровень с плиткой (заподлицо). Иначе красиво установить смеситель не получится.

Оставляя комментарий Вы соглашаетесь с Политикой конфиденциальности

Полипропиленовые трубы нашли широкое применение благодаря не высокой стоимости, большому сроку эксплуатации и простоте монтажа. Выполнить монтаж полипропиленовых труб своими руками под силу каждому, главное это правильно распланировать работы по монтажу и знать особенности сварки полипропиленовых труб.

В отличие от других видов труб для монтажа полипропилена необходимо иметь специальный инструмент — это сварочный аппарат для полипропиленовых труб и ножницы для резки труб. Следует отметить, что, не смотря на необходимость приобретения специального инструмента, полипропиленовые трубы все равно выигрывают по стоимости, благодаря дешевизне самих труб и фитингов.

Кран полипропиленовый и его основные характеристики

Кран шаровый пропиленовый используют для решения тех же задач, что и его металлические собратья. Но изделия из этого полимера выгодно отличаются от тех, своим малым весом и простотой присоединения. Благодаря этому, скорость монтажа полипропиленовых систем существенно выше, что металлических. Кроме этого, клапаны из полипропилена обеспечивают низкие гидравлические потери, кстати, они не нуждаются в дополнительном уходе.

Механизм действия полипропиленового клапана абсолютно идентичен работе латунного шарового запорного устройства. Для закрытия движения рабочей среды, применяют затвор, имеющий форму шара, с отверстием, проделанном по центру. Шток с закрепленным на нем шаром вокруг оси, надежно закрывает движение потока.

Три варианта монтажа шарового крана на полипропиленовую трубу

В наше время интернет изобилует различными советами по любому техническому вопросу. Поскольку тема строительства весьма востребована в среде самоделкиных, желание неподготовленного человека получить информацию в сети понятна. Мы все разных профессий и не можем быть специалистами во всех областях. Но как разобраться в этих советах, если они подчас противоречивы?

Очень просто. Нужно всего лишь критически относится к написанному. Приведу пример:

Это достаточно корявая сборка при помощи полипропиленовых резьбовых муфт и шарового крана с американкой. Если закрыть глаза на качество сборки, вариант вполне рабочий. Он позволяет достаточно легко заменить шаровой кран в процессе эксплуатации, если он по какой-либо причине выйдет из строя.

И что же нам предлагают в сети в качестве альтернативы? А вот что:

Шаровой кран из полипропилена под приварку. Автор такого предложения приводит аргументы в поддержку этого, достаточно спорного решения:

Вот такая подборка ценовых показателей. Путем нехитрых арифметических действий получаем экономию 129,6 рублей.

Казалось бы выгода очевидна. Но автор еще не всё сказал. Он дополняет свою идею:

— собирать узел из 3-х деталей долго по времени и ненадежно , поскольку имеем 2 сварных и два резьбовых соединения, которые потенциально могут быть выполнены некачественно и потечь. — металлические шаровые краны ненадежные (особенно с дешевым силуминовым корпусом). — металлические краны на трубопроводе холодного водоснабжения собирают на себе конденсат , отчего быстрее выходят из строя.

Да, действительно, если не умеете варить полипропилен, то можно накосячить при сварке. Но и приваривая кран из полипропилена, накосячить можно аналогично. Те же два сварных стыка.

Что же касается паковки резьбовых соединений, то они просто не имеют смысла, если делать неразборную конструкцию, изображенную на рисунке выше. Это еще хуже, чем на первом фото с одной американкой.

Про ненадежность металлических кранов в сравнении с пластиковыми — очень спорно. И в той, и в другой категории есть совершенно разные по качеству изделия. Да, дешевые силуминовые краны ненадежны, но кто же заставляет их ставить, когда на рынке достаточно качественных кранов?

Конденсат на кране? Это не проблема крана, это проблема влажности и вентиляции в помещении. Для интересующихся подробностями рекомендую эту статью. Там про борьбу с конденсатом на бачке унитаза, но лечится аналогично — что с краном, что с бачком.

Теперь об экономии. Картинки в сети можно найти любые. Например такую:

Это качественный полипропиленовый кран от приличного производителя. Если купить этот кран, вместо приведенного выше, экономия составит меньше 5 рублей.

То есть, разница между этими двумя вариантами совершенно не существенна по деньгам, оба варианта не позволяют заменить кран без вырезания его вместе с частью трубопровода и дополнительными сварочными работами по монтажу нового крана. И какой смысл сравнивать плохое с плохим?

На первом фото в этой статье вариант гораздо лучше этих двух, хотя со сварными швами явный перебор. Зато кран можно заменить без резки и последующей сварки полипропиленовой трубы

Что важно для жителя квартиры или загородного дома

Но есть вариант еще лучше:

Две такие американки под приварку — те же два сварных соединения, как и в варианте с полипропиленовым краном. Но можно ставить любой металлический кран и легко его заменять, имея в наличии только гаечный ключ.

Он несколько хуже предыдущего, поскольку подразумевает возможность замены крана только на аналогичный, а он несколько отличается по размерам от наиболее распространенных моделей.

Мораль сей басни проста и незатейлива:

— Если не хотите покупать специальный паяльник для полипропиленовых труб и осваивать их сварку, избегайте пластиковых кранов под приварку , самостоятельно их заменить будет достаточно проблематично.

Используйте стандартные металлические краны известных производителей и две муфты с американками . Заменить кран при таком способе монтажа сможет и ребенок. Открутить две гайки американок, снять кран, закрутить эти гайки на новом. Уплотнение там штатными резиновыми прокладками, больше ничего не нужно.

И никогда не делайте вот так:

Подписывайтесь на канал и не забывайте тыкать «Больше такого» (палец вверх) . Это настраивает Вашу персональную ленту Дзен на показ большего количества статей про водопровод и канализацию.

Базовые параметры и конструктивные особенности

У каждой модели шарового крана, свои, собственные базовые параметры. Например, краны, изготовленные, из пропилена марки PPRC, могут работать в любой среде. Максимальное давление, на которое рассчитаны эти краны, составляет 20 МПа, а предельная температура может достигать 95 градусов по Цельсию. Надо понимать, что краны из этого материала могут работать и при предельном давлении до 75 МПа.

Кран полипропиленовый включает в свой состав:

  • корпус, с установленной в него рукоятью;
  • затвор в виде шара из коррозионной стали с отверстием равным рабочему диаметра трубы, на которую он будет устанавливаться;
  • несколько уплотнителей и пр.

Шаровой кран в разрезе

Уже было отмечено, что отверстие в шаровом затворе должно быть равным рабочему диаметру трубопровода. Это равенство не допускает гидравлических потерь при движении рабочей среды. Краны этого класса могут быть использованы на всех типах труб из полипропилена и на армированных, и на обыкновенных.

Технология изготовления трубопроводной системы

Грамотный подход к любым строительным работам предполагает чёткое выполнение определённой технологии.

В случае создания системы горячего водоснабжения или отопительной этот порядок выглядит таким образом:

  1. Началом любой серьёзной работы является проект. В данном случае это прорисовка общей схемы трубопроводов, затем ‒ монтажной схемы.
  2. Затем монтажная схема переносится на те стены, но которых она будет смонтирована.
  3. На этом этапе определяется число поворотов и разветвлений, по этому количеству следует с запасом приобретать соответствующие фитинги – тройники, муфты и отводы.
  4. Размечаются места для кранов, фильтров и грязевиков.
  5. Определяются длины прямолинейных участков труб и их суммарная длина. Так как при пайке используется 15-20 мм длины каждого отрезка трубы, то их заготовочную длину надо увеличивать на 30-50 мм. Для горячей воды рекомендуется приобретать трубы, армированные фольгой, базальтовым или стекловолокном.
  6. Необходимо разметить все обходные элементы для пересечения других трубопроводов, а также учесть компенсационные петли для длинных участков.
  7. Для работы необходимо заготовить сварочную технику и другие инструменты. Паяльник можно не покупать, а взять в аренду.
  8. Выделить те участки трубопровода, которые можно собрать на столе в удобных условиях. Закрепить паяльник на столе и выполнить все возможные в этих условиях пайки. При том следует пользоваться таблицами температуры и длительности нагрева деталей с учётом температуры окружающего воздуха. Перед пайкой необходимо очищать и обезжиривать поверхности под пайку.
  9. На стене в заранее отмеченных местах устанавливаются клипсы, в которых будут крепиться секции трубопровода.
  10. На столе сваривать детали относительно легко, а на стене одному человеку не справиться. Нужен помощник. Он поддержит трубу, вовремя подхватит сварочный аппарат в тот момент, когда нужны свободные руки для соединения двух деталей. Если сварочный аппарат не удаётся пристроить для работы в месте стыка, можно на время снять трубопровод с клипсов. Главное ‒ не сбить взаиморасположение стыкуемых деталей.
  11. Если с паяльником к месту стыка добраться совсем невозможно, то очищенные и обезжиренные детали можно аккуратно погреть пламенем газовой горелки и соединить. По окончании монтажа системы трубопровод следует опрессовать. Для этого весь трубопровод заполняется водой под максимально высоким давлением, и в таком состоянии нужно его выдержать не менее суток. Если нигде в соединениях не будет обнаружено капель воды, то значит ‒ работа выполнена на отлично. В противном случае потребуется переделка неудачных участков.


Пример монтажной схемы однотрубной системы отопления одноэтажного дома


Разметка монтажной схемы на стене


Разновидности паяльников и насадок


Инструменты и приспособления для работ по монтажу системы

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
