Расчет водяного теплого пола самым простым методом

Как правильно рассчитать теплый водяной пол в доме

  1. Климатические характеристики места, где стоит ваш дом (по соответствующим таблицам).
  2. План помещения (можно эскиз).
  3. Перечень и толщина материалов, используемых в ограждающих конструкциях (стены, перекрытие и т.п.).
  4. Тип остекления в помещении, где будут проводиться работы, так как это основной источник теплопотерь.
  5. Какую температуру в помещении вы планируете обеспечить.
  6. Тип напольного покрытия.
  7. Теплоизоляция полов (материал и толщина), а также бетонной стяжки.
  8. Стационарно расположенная мебель (газовая плита, шкаф-купе и т.п.).

В зависимости от назначения вашего помещения необходимо ориентироваться на максимально допустимую температуру, определённую СНиП:

  • Рабочие комнаты – 21 – 27 град;
  • Жилые – 29 град;
  • Коридор – 30 град;
  • Ванная комната – 33 град.

Требования к температуре теплоносителя

Температура поступающего в тёплые полы теплоносителя 40 – 55 град. (max 60). Перепад между подачей и обраткой не должен выходить за диапазон 5 – 15 градусов.

Объясняется это тем, что при значении менее 5 град. расход теплоносителя значительно увеличивается, приводя к существенным потерям напора. А при значениях выше 15 град. получаем чувствительный перепад температур на поверхности полов.

Выбор отопительных труб и расчет их длины

Расчёт труб для водяного пола в одной петле (контуре) проводится с учётом их выбранного диаметра и составляет при диаметрах:

  • 16 мм – до 90 м;
  • 17 мм – до 100 м;
  • 20 мм – до 120 м.

Разброс по длине определяется разными показателями тепловой нагрузки и гидравлического сопротивления. Расчёт монтажа водяных тёплых полов показывает, что в небольших помещениях обогрев выполняется одним уложенным контуром. В больших – двумя и более (чтобы не превысить максимально разрешённую длин труб).

В последнем случае необходимо стремиться к тому, чтобы длина всех укладываемых контуров была примерно одинаковой. (Под длиной понимается вся труба, считая от коллектора), с максимальным разбросом до 10 м.

Задаваемый шаг раскладки

Расчёт тёплого водяного пола своими руками предусматривает выбор величины шага, который определяется тепловой нагрузкой, длиной контура и ещё целым рядом параметров.

  • Если речь идёт о краевых зонах, то шаг принимается равным 10 – 15 см. При этом стандартом определено, что к указанной зоне относится до 6 рядов;
  • Санузел (все варианты) – шаг 150 мм;
  • Зоны, относящиеся к центральным – 20 – 30 см.

Подбор диаметра

Расчёт трубы для тёплого водяного пола начинается с выбора диаметра. Оптимальным диаметром для помещений жилых, площадь которых составляет более 50 кв. м является 16 мм. В частном доме это обеспечивает наиболее приемлемое соотношение трёх базовых показателей: цена / простота монтажа / объём потребного теплоносителя.

Достаточно часто применяют 18 мм трубы. Но существенной разницы в качестве работы обустроенной системы это не даёт, а расходы на приобретение материалов возрастают многократно.

Расчёт тёплого водяного пола свидетельствует о том, что трубы в 20 мм принимают гораздо больше теплоносителя, что автоматически требует использования более мощного источника его прогрева. А согнуть такую трубу с шагом даже в 150 мм практически невозможно. Увеличение шага снижает количество тепла на единицу площади.

Основания теплого пола

Тип перекрытия влияет на материалы и выбор толщины слоев над и под трубой. Основа для теплых полов — цементные стяжки и настильные системы из полистирола или деревянных межтрубных досок. Алюминиевый профиль в реечных модулях служит как изоляция дерева от прямого контакта с нагревательным элементом и для крепежа труб.

Статья по теме:

Разводку труб контура на бетонных плитах перекрытия устраивают в теле бетонной стяжки. Объем материала и монтажные расчеты теплых полов определяют после предварительной разметки поверхности (гидравлическим или лазерным уровнем). План раскладки выполняют на бумаге (масштаб 1:50). От точности, с которой проводится вычисление, зависит расход материала и скорость выполнения работ.

В настильном варианте монтажа теплого пола в модульных плитах предусмотрены пазы для прокладки труб водяного пола

Очищенную и обработанную полимерной грунтовкой поверхность, заблаговременно выравнивают, по грунтам и первым этажам делают гидроизоляцию. Оклеивают стены по периметру демпферной лентой на высоту, которая уйдет под стяжку (с небольшим запасом). Теплоизоляционный материал с фольгированным основанием экранирует удельный тепловой поток вверх в заданном направлении. Теплопотеря через фольгу не превышает 5%.

Арматуру укладывают поверх утеплителя, каркас придает жесткость стяжке и позволяет достигнуть правильной фиксации шага. Трубный контур выкладывают, крепят, испытывают контур под давлением и заливают раствором стяжки.

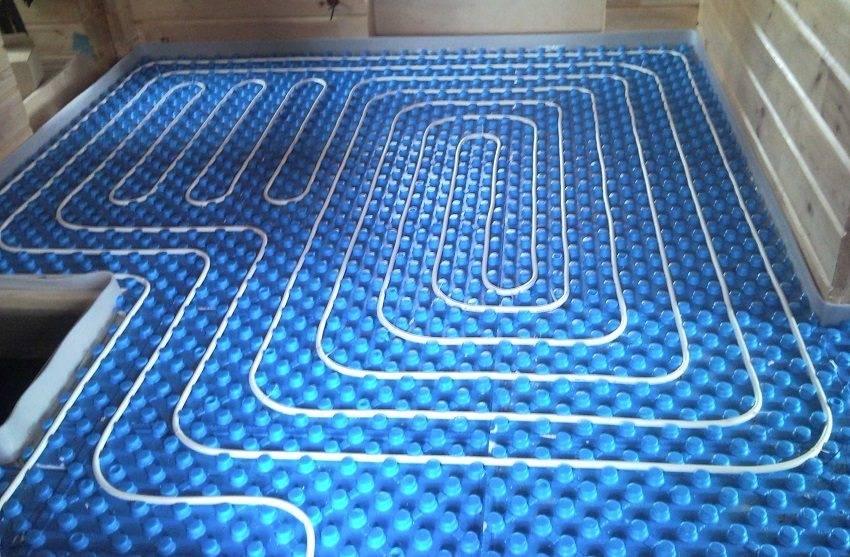

Теплый водяной пол смонтирован с использованием специальных матов

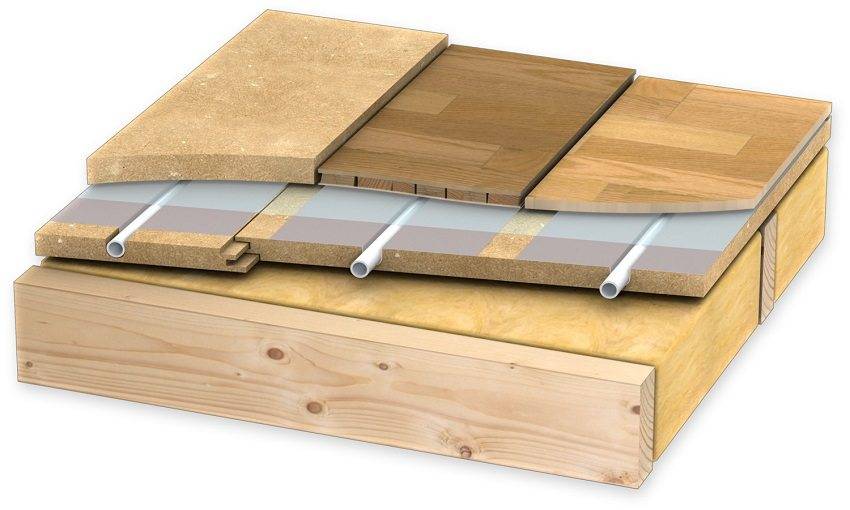

Облегченные модульные системы применяют для деревянных конструкций (черновой пол или лаги), которые не обладают способностью к высоким статическим нагрузкам.

Проектирование кабельного подогрева

Главными отличиями электрических теплых полов — нагревательные элементы, состоящие из кабелей или кабельных секций. Рассмотрим разновидности и методы расчёта.

Резистивный нагревающий кабель – это нагревательный элемент из одного или двухжильного кабеля в защитном экране, с неизменным сопротивлением, который уложен по площади пола.

Кабель имеет стандартные значения длины, а соответственно сопротивления и вырабатываемого тепла.  Длину кабеля изменять нельзя, это приведёт к изменению тока и нарушению работы.

Удельная мощность и длина

Это мощность одного кв.м теплого пола. Под этот показатель подбирается длина нагревающего электрокабеля.

Например, мощность кабельной системы для правильного подогрева должна быть около 100-150 Вт/м2; если теплый пол планируется использовать как основное отопление, то нужно 150-200 Вт/м2. Если нам нужно подогреть 10 м2, то нужен кабель мощностью 10*100=1000 Вт.

Сколько это метров кабеля?

Это уже будет зависить от его сечения. Чем толще провод, тем, больше его мощность, и тем больше шаг укладки будет при монтаже. Более тонкий провод придется укладывать с меньшим шагом, чтобы соблюсти выбранную удельную мощность, соответственно расход кабеля будет больше.

Для удобства расчетов и укладки продаются электрические ТП в виде матов, свернутых в рулон. Кабель в них уложен змейкой с определенным шагом и зафиксирован. Ширину такого «коврика» изменить нельзя, как правило, она равна 50 см. Получается, что удельную мощность задает производитель, например 130 Вт/м2. Покупателю остается только выбрать подходящую площадь нагревательного элемента из имеющихся в продаже.

Как рассчитать теплый пол электрический

В целом, система подогрева пола состоит из нескольких элементов. Это терморегулятор, который помогает управлять уровнем нагрева полов, термодатчик, следящий за тем, насколько нагреты полы, нагревательный элемент, а также силовой кабель для подключения к электросети всего этого оборудования.

Терморегулятор обычно устанавливается на стену, к нему подключаются все провода. Сам теплый пол, а также термодатчик обустраиваются под напольным покрытием (в стяжку или же на ее поверхности в зависимости от типа системы – нагревательный мат, ИК пленка или кабель нагревательный).

Сенсорный программируемый терморегулятор

Для обустройства кабельного обогрева используется одно- или двужильный кабель. Первый является самым простым, но при этом сложным в работе, хоть и дешевым. Рассчитать все параметры для него будет довольно сложно, так как оба конца кабеля нужно выводить в одно место. Да и электромагнитное поле от него образуется обширное.

Двужильный кабель для теплого пола

Проще купить двужильный кабель, который, хоть и стоит немного дороже, все же за счет особого расположения проводов прост в установке и работе.

Формулы расчета для электропола

Определить мощность системы теплого электропола просто. Для этого мощность 1 м2 выбранной системы достаточно умножить на площадь, которую он будет обогревать. Кстати, в приобретаемом комплекте уже отмерено и отмечено количество используемого кабеля. Расстояние между витками проводов должно быть 5-20 см. Точно его вычислить можно по формуле h = Sх100/L, где h – искомое значение ширины шага, L – длина кабеля, а S – площадь комнаты.

Рассчитываем электрический теплый пол

Расчеты труб для водяного теплого пола (длина, диаметр, шаг и способы укладки и трубы)

Ограниченная длина низконапорного отопительного контура связана эффектом «замкнутой петли», при котором потеря давления превышает 20 кПа (0,2 бара). Увеличение мощности насоса, в данном случае не выход — сопротивление будет возрастать пропорционально увеличению давления.

Теплые водяные полы лучше обустраивать в помещениях, где проживают постоянно, а не пользуются время от времени

Расчетная длина труб для теплого пола определяется по формуле:

L = (S/a×1,1) + 2c, (м), где

L — длина контура, м;

S — площадь, контура, м²;

a — шаг укладки, м;

1,1 — увеличение размера шага на изгиб (запас);

2c — длина подводящих труб от коллектора до контура, м.

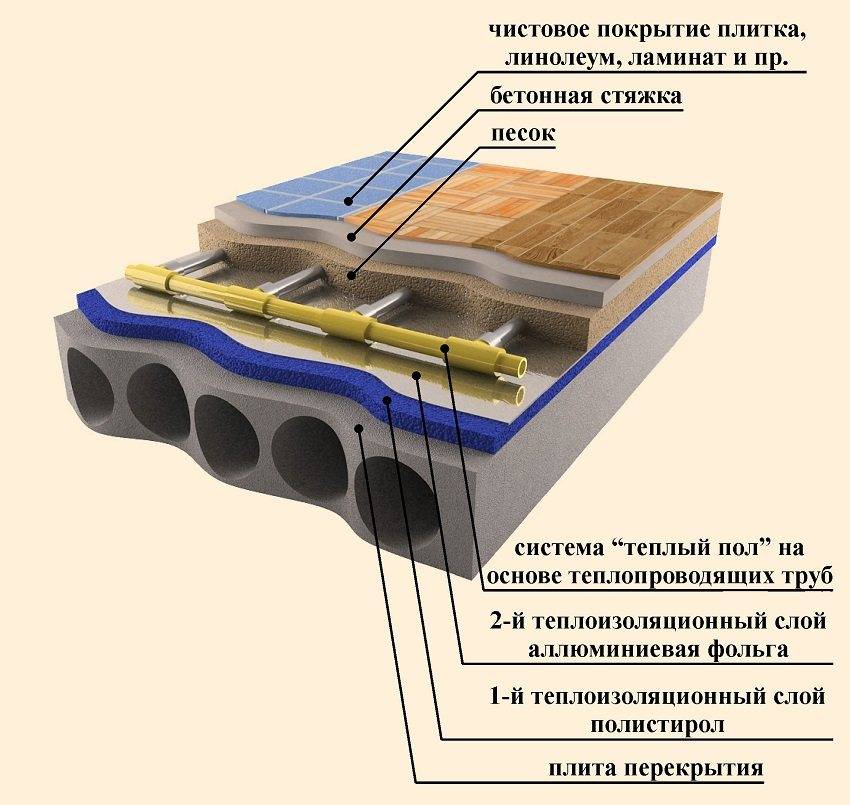

Схема обустройства теплого водяного пола в бетонной стяжке

Обогревательный контур прокладывают, отступив 0,3 м от стен. Учитывают открытую площадь пола, которая передает равномерный поток излучения. Специалисты не рекомендуют монтировать отопительный контур в местах расстановки мебели. Длительная статическая нагрузка может стать причиной деформации труб.

При большой площади помещения отопительный контур разбивают на сектора. Основные правила зонирования — соотношение длин сторон 1/2, обогрев площади одного сектора не более 30 м² и соблюдение одинаковых длины и диаметра для цепей одного коллектора.

Температура теплоносителя в контуре теплого пола зависит от тепловой нагрузки, шага укладки, диаметра труб, толщины стяжки и материала напольного покрытия

Таблица 2. Соотношение длин и диаметров труб контура:

Диаметр, ммМатериал трубыРекомендованная длина контура, м
16металлопластик80 ÷ 100
18сшитый полиэтилен80 ÷ 120
20металлопластик120 ÷ 150

Диаметр и шаг трубной раскладки зависит от тепловой нагрузки, назначения, размера и геометрии комнаты. Зона распространения тепла пропорциональна радиусу трубы. Труба обогревает участок пола в каждую сторону от центра трубы. Сбалансированный шаг труб: Dy 16 мм — 0,16 м; 20 мм — 0,2 м; 26 мм — 0,26 м; 32 мм — 0,32 м.

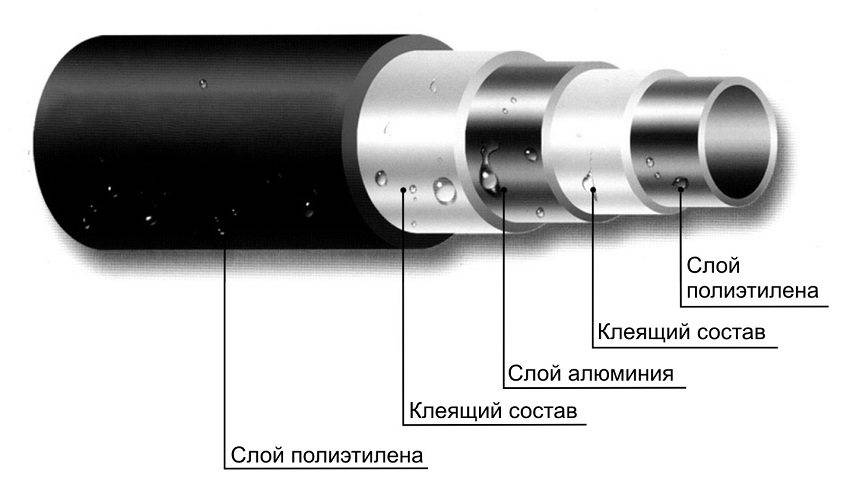

Конструкция металлопластиковых труб для теплого водяного пола

В паспортных данных изделий указывают максимальную пропускную способность труб, на основании которой вычисляют линейное изменение давления. Оптимальное значение скорости теплоносителя в трубах водяного отопления 0,15 ÷ 1 м/с.

Таблица 3. Зависимость шага от площади и нагрузки сектора:

Диаметр, ммРасстояние по осям (шаг труб), мОптимальная нагрузка, Вт/м²Общая (или разбитая на участки) полезная площадь помещения, м²
160,1580 ÷ 18012
200,2050 ÷ 8016
260,2520
320,30меньше 5024

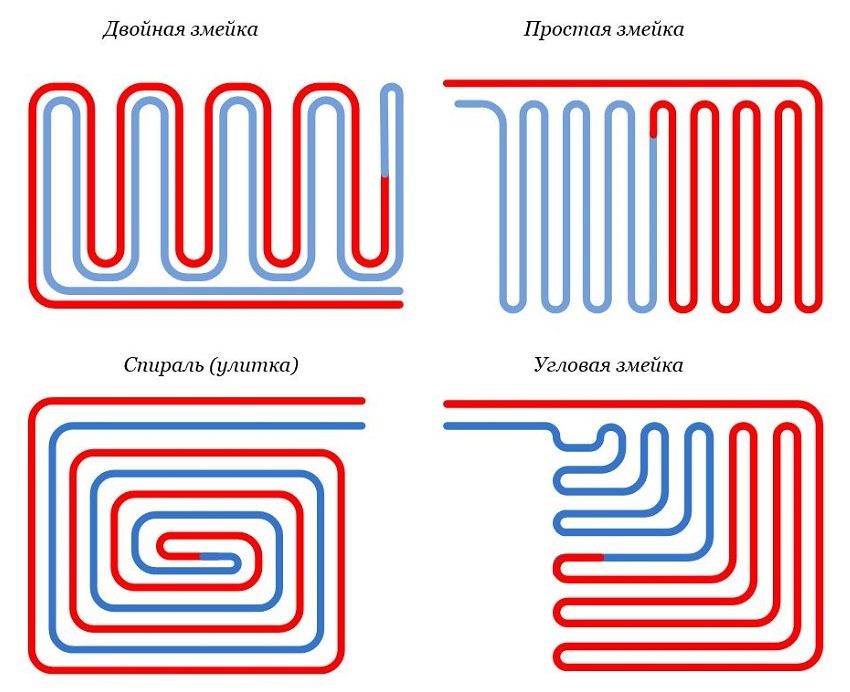

Варианты укладки труб: простые, угловые или двойные петли (змейки), спирали (улитки). Для узких коридоров и помещений неправильной формы используют укладку змейкой. Большие площади разбивают на сектора. Допускается комбинированная укладка: в краевой зоне труба выкладывается змейкой, в основной части — улиткой.

Варианты укладки труб водяного теплого пола

По периметру, ближе к наружной стене и возле оконных проемов, проходит подача контура. Шаг укладки в краевых зонах может быть меньше расстояний между трубами в центральной части комнаты. Подключение усилений краевой зоны необходимо для повышения мощности теплового потока.

В расчетах труб для водяного теплого пола используют диаметры 16, 20, 26, 32 мм.

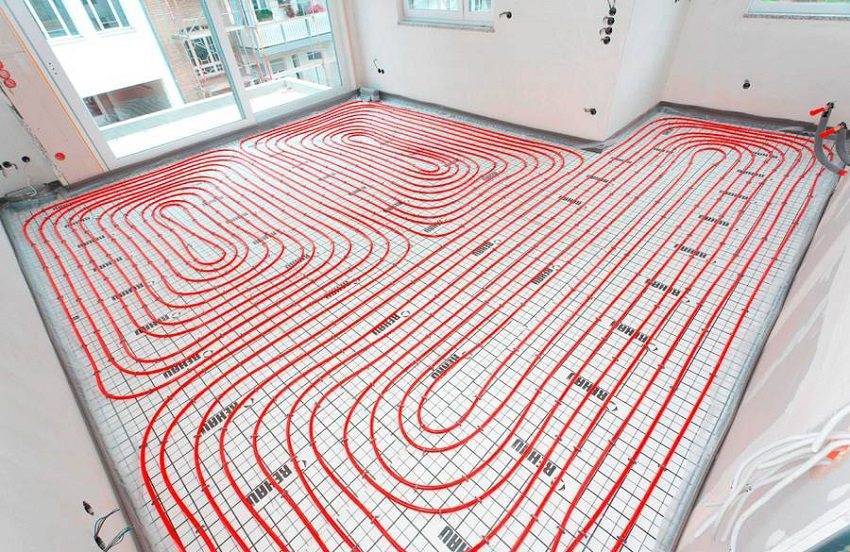

Укладка труб водяного теплого пола по спиральной схеме снижает гидравлическое сопротивление

Для систем теплых водяных полов применяют гофрированный, нержавеющий стальной, медный, металлопластиковый, сшитый полиэтиленовый трубопровод. Гофрировать трубу для теплых полов стали относительно недавно для того, чтобы облегчить монтаж конструкции и сократить расход на поворотные увеличения длины.

Полипропиленовый трубопровод обладает большим радиусом изгиба, поэтому в системах теплых полов применяется редко.

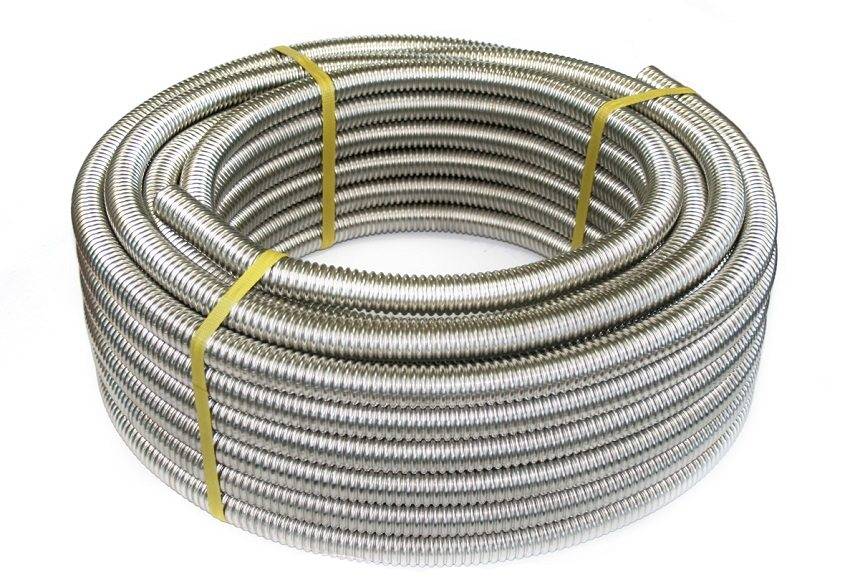

Гофрированная труба из нержавеющей стали для обустройства водяного теплого пола

Расчет мощности водяного пола

Расчеты отопительной водяной системы нужно произвести предельно тщательным образом. Любые ошибки в дальнейшем могут привести к дополнительным затратам, так как исправить их можно будет только при полном или частичном демонтаже стяжки, а это может повредить внутреннюю отделку помещения.

Перед тем как приступить к расчетам количества мощности, нужно знать несколько параметров.

Параметры для водяного пола

На мощность отопительной системы влияют несколько факторов, такие как:

  • диаметр трубопроводов;
  • мощность насоса;
  • площадь помещения;
  • вид напольного покрытия.

Эти параметры так же помогают произвести расчет длины труб для теплого пола  и их ветки, для обогрева помещений.

Но как производится расчет мощности?

Методика расчетов мощности

Самостоятельно произвести расчеты мощности очень сложно, так как здесь понадобится навык и опыт. По этим причинам его лучше заказать у соответствующей организации, где работают инженеры – технологи. Если все же расчет производится самостоятельно, то за среднюю величину берут 100 Ватт на один квадратный метр. Такая методика применяется в многоэтажных зданиях.

В частных же домах, средняя величина мощности будет зависеть от площади здания. Таким образом, специалистами составлены следующие показатели:

  • площадь до 150 кв. м. – 120 Вт/м2;
  • площадь от 150 до 300 кв. м. – 100 Вт/м2;
  • площадь от 300 до 500 кв. м. – 90 Вт/м2.

Рассмотрев методику расчета мощности, нужно высчитать количество труб. Но для этого вначале стоит ознакомиться со способами их установки.

Расчет водяного теплого пола

В многоквартирных домах водяной теплый пол монтируют крайне редко, такие операции требуют согласования с управлением архитектуры, а все расчеты должны осуществляться квалифицированными специалистами. Желательно им же доверить теплотехнический расчет для частного дома.

Расчет водяного теплого пола — задача многокомпонентная, включающая тепловой, гидравлический расчет, определение количества материалов, характеристик оборудования. У неспециалиста могут возникнуть проблемы с использованием программ для его осуществления. Можно воспользоваться руководством пользователя от разработчика, бесплатными роликами, доступными в интернете, а также платными видеокурсами для освоения более продвинутых параметров.

Какие трубы выбрать для работы?

На стоимость материала будет влиять и качество. Если допустить ошибку в выборе труб и сделать неверный расчет, то система отопления может не работать. На сегодняшний день для конструирования теплого пола можно выбрать такие виды материалов:

  1. отлично в таком случае подойдет медь. Именно ее применяют большинство, так как медь обладает только самыми лучшими качествами. Единственный минус – это дороговизна материала;
  2. полипропилен так же используется достаточно редко. Дело в том, что такой материал имеет достаточно большой радиус загиба, что является неэкономично;
  3. сшитый полиэтилен имеет хорошую теплопроводность и считается износоустойчивым. Стоимость таких материалов не слишком большая. Единственный недостаток, необходимость хорошо зафиксировать трубы при монтаже, иначе они будут разгибаться;
  4. чаще всего используется именно металлопластик. Дело в том, что такой материал считается самым прочным и долговечным. Трубы из этого материала оснащены специальной алюминиевой прослойкой, которая окружена слоем полимеров. Это дает возможность трубам не подвергаться повреждениям при тепловом расширением.

Рекомендуем: Чем хороша труба Валтек для тёплого пола?

Как рассчитать мощность водяного теплого пола

Теплоотдача водяных полов напрямую зависит от протяжённости магистрали.

Для расчёта мощности системы потребуется знать:

  • площадь и конфигурацию помещения;
  • расход теплоносителя;
  • теплопотери;
  • укладочный шаг.

Составление плана

Любой подсчёт нужно начинать с составления плана помещения. Удобнее делать это на миллиметровой бумаге, но можно и на тетрадных листках в клетку. На чертеже отображаются все окна и двери помещения, с указанием их размеров.

Сразу замеряется высота комнаты, и прописываются показатели полезного объёма. На плане отмечаются участки, где будет стоять мебель. Затем нужно отобразить схему размещения труб.

Определение площади

При расчёте мощности водяного пола нужно помнить, что площадь, находящаяся под стационарной мебелью и техникой не учитывается.

Рассчитывается площадь комнаты по стандартной формуле (площадь квадрата, прямоугольника и т.д.), и от результата отнимаются участки, где будет стоять мебель.

Расчёт теплопотерь

Теплопотери — тепло в количественном обозначении, которое теряется помещением за единицу времени. Чтобы снизить теплопотери, используются отопительные приборы, а так же делается хорошая теплоизоляция.

При расчёте тепловых потерь учитывается:

  • площадь комнаты;
  • размер окон и дверей;
  • высота потолка;
  • число наружных стен;
  • температура за окном;
  • теплоизоляция стен;
  • тип комнаты, которая находится выше.

Чтобы произвести подсчёт теплопотерь можно воспользоваться онлайн-калькулятором.

Расход теплоносителя

Для расчёта расхода воды потребуется знать — какое количество теплоносителя проходит через трубопровод за 1 час. Это нам нужно для того, чтобы грамотно произвести настройку ротаметров, и сделать правильный выбор производительности насоса.

Расход воды рассчитывается по формуле:

  • G – расход воды в кг/ч;
  • Q – тепловая мощность в Вт;
  • Δt – температурная разница теплоносителя в подающем и обратном контуре, для тёплых полов она равна 10 °С;
  • 0.86 — коэффициент теплоёмкости воды.

Шаг укладки и длина контура

Для напольного отопления, в частном жилье, чаще укладываются металлопластиковые или полиэтиленовые профили, имеющие диаметр 16 мм. Есть несколько способов укладки трубопровода — змейка или улитка, при этом укладочный шаг не должен быть слишком маленький.

Длину каждого контура рекомендовано ограничивать 80 метрами. От его размера зависит выбор мощности насоса.

Рассчитать длину контура можно по формуле:

где:

  • F — площадь помещения;
  • b — укладочный шаг.

Если длина трубопровода получается больше 100 м, то её надо разбить на несколько петель.

Мощность пола

Мощность водяного тёплого пола на 1 м2 небольшая, и составляет всего 40 — 150 Вт. Чтобы система работала эффективно, распределение тепла по поверхности должно быть равномерным, без образования холодных зон. Для увеличения теплоотдачи, рекомендовано уменьшать укладочный шаг труб.

Хватит ли теплого пола для обогрева дома. Лайфхак от Cпроектируй.рф

Плотность теплопотока рассчитывается по формуле:

где:

  • q — показатель теплопотерь;
  • F — площадь.

Производительность котла

Как рассчитать мощность котла для теплых полов — делается это с учётом мощности тёплых полов всего дома. Следует сложить все значения, которые были рассчитаны для каждой комнаты.

К полученному результату нужно добавить 15% — это и будет требуемая производительность котла. Если котёл купить без запаса, то при 100% нагрузке, ресурс агрегата будет расходоваться максимально быстро.

Производительность современных котлов — 24 киловатт, этого хватит для обогрева среднего помещения площадью до 240 м2. Есть электрокотлы, и с встроенным насосом — что является очень удобным.

Циркуляционный насос

Без насоса, гидрополы будут функционировать не эффективно. Как рассчитать мощность насоса для теплых полов? Она зависит от гидравлического сопротивления в магистрали, чем трубопровод длиннее, тем требуется более сильный насос.

Чтобы определить производительность насоса можно воспользоваться формулой:

где:

  • Pн — мощность отопительного устройства в кВт;
  • tобр.т — температурный показатель теплоносителя в обратке;
  • tпр.т — уровень температуры в подаче.

Рекомендовано выбирать схемы полов, позволяющие регулировать мощность в больших пределах. При включении она должна быть максимальная, за счет этого прогрев полов будет быстрее.

После достижения заданных параметров в системе должно происходить автоматическое понижение температуры обогрева.

Мощность на метр

Между системами водяного обогрева и традиционными вариантами отопления есть существенные отличия. построены так, что система начинает функционировать при 35–45⁰ (максимально допустимая – не более 50⁰). То есть такой относительно маленькой температуры достаточно, чтобы комфортно обогреть жилое пространство.

Мощность водяного теплого пола на квадратный метр также относительно мала – порядка 40 – 150 Ватт. Чтобы система функционировала эффективно, необходимо достигнуть равномерного распределения температуры по поверхности, исключив образование холодных углов.

Производительность водяной обогревательной конструкции и протяженность трубопровода взаимосвязаны

Выполняя расчет, принимают во внимание также:

  • величину площади и конфигурацию пола;
  • размер теплопотерь;
  • шаг установки труб.

Производительность такой системы, как и ее температура регулируется вручную или автоматически в соответствии с погодными условиями и температурами.

Расчет выполняет поэтапно.

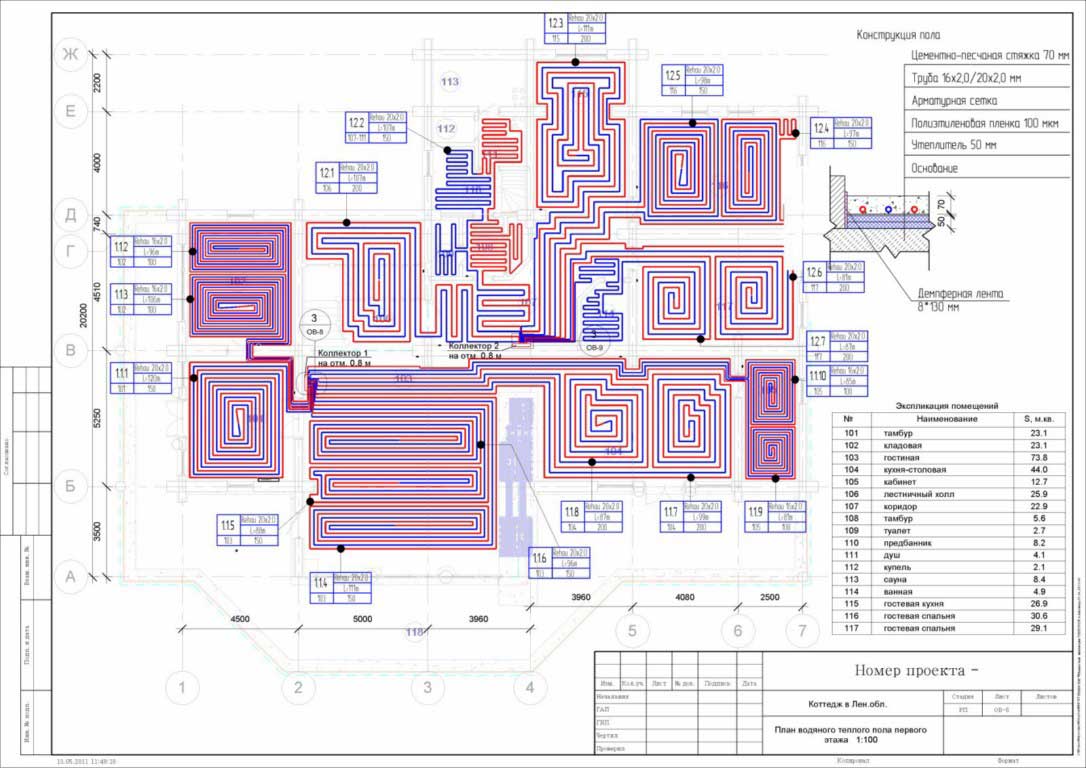

  • Прежде всего на бумаге чертят план, желательно на миллиметровке. В нем необходимо отметить места, где расположены двери и окна, поскольку именно они являются основными местами теплопотерь. Трубу, которая отходит от стояка обязательно проводят вдоль окон. Между трубой и стенами должна остаться полоса шириной порядка 200–250 мм, но никак не меньше 100 мм.
  • Далее определяются с протяженностью одного контура. Оптимальной считается длина в 80–90 м.

Внимание

Учтите, если контур окажется чересчур маленьким, то на полу останутся холодные участки, поскольку нагревание будет проходить неравномерно. Если же контур по длине будет большим, то гидравлическое сопротивление возрастет и циркуляция теплоносителя будет слабой.

Один контур в состоянии обогреть примерно 20 кв. м. Для больших площадей используют несколько контуров, разделив ее на равные по площади участки.

Мы уже отметили насколько важно равномерно распределить тепло. В решении этого вопроса немаловажную роль играет правильный выбор расстояния между трубами

Необходимо учесть следующую связь между этим параметром контура и температурой теплоносителя: чем расстояние между ними больше, тем выше должен быть нагрет теплоноситель, чтобы было возможно обеспечить желаемую степень теплоотдачи.

При установке трубопровода с шагом в 250 мм в среднем требуется 5 пог. м/кв. м труб, то есть для обогрева комнаты площадью в 20 кв. м длина магистрали должна составлять 100 пог. м. При этом теплоотдача достигает 50 Вт/ кв. м при температуре теплоносителя в 30 °. Если же необходимо повысить теплоотдачу, к примеру, до 80 Ватт, то рекомендуется уменьшить расстояние между трубами до 20 см.

Нельзя забывать также о том, что шаг установки труб контура зависит также от их диаметра. Общее количество труб рассчитывают согласно чертежу с учетом всего вышесказанного. К полученному результату необходимо добавить еще два метра, которые понадобятся при подводке магистрали к стояку.

Тёплый водяной пол используют в качестве основной системы отопления или дополнительной системы обогрева. Водяной тёплый пол требует более низких параметров теплоносителя. Система максимально эффективно распределяет тепло по всему помещению. Перед установкой тёплого водяного пола следует рассчитать все составляющие компоненты. Рассмотрим подробно конструкцию теплого водяного пола, а так же какие факторы влияют на его мощность.

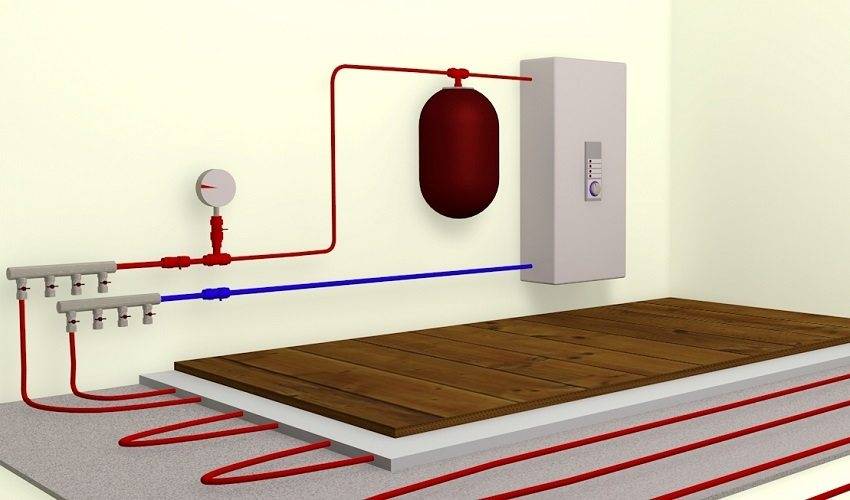

Система тёплого водяного пола включает
в себя:

  • источник теплоносителя
    (установленный котёл или центральное отопление);
  • коллекторы
    (сборные и распределительные);
  • трубы
    ;
  • возможность дополнительной установки комплекта температурного регулирования.

В системе тёплого водяного пола может использоваться горячая вода или специальная жидкость (антифриз , этиленгликоль) в качестве теплоносителя, нагреваемого в системе. Одним из главных элементов системы являются трубы
.

При расчёте тёплого водяного пола обязательно следует изучить все характеристики используемых труб. Могут использоваться трубы:

  • металлопластиковые – идеальное сочетание цены и качества;
  • пенопропиленовые
    , имеющие низкую теплопроводность;
  • медные трубы – отличная теплоотдача, но высокая стоимость;
  • гофрированные
    .

Когда тёплый водяной пол используется в качестве основной системы отопления, тогда появляется необходимость в серьёзных вычислениях
, так как нужно рассчитать тепловые потери здания. Такие вычисления лучше доверить специалистам, имеющим знания в области гидравлики.

Давление и прочие характеристики алюминиевых батарей

Если по каким-то причинам отключают котел, обязательно следует слить с радиатора горячую воду, в противном случае может произойти разрыв труб.

В многоэтажных домах с центральным отоплением и в индивидуальных системах отопления коттеджей и квартир часто используются алюминиевые батареи. Они рассчитаны на давление 16-18 атмосфер. Алюминиевые радиаторы имеют современный дизайн, отличные тепловые и прочностные параметры и в настоящее время являются самыми распространенными.

Они изготавливаются из алюминия литьем под давлением. Подобная технология изготовления позволяет обеспечить высокую прочность готовых изделий. Алюминиевые радиаторы представляют собой конструкции из отдельных секций, из которых набирают батареи нужной длины. По размерам они бывают 80 и 100 мм глубиной со стандартной шириной секции в 80 мм.

Алюминий имеет теплопроводность в 3 раза большую, чем у стали или чугуна, поэтому у таких батарей очень высокий показатель теплоотдачи. Высокая тепловая мощность радиаторов этого типа достигается и за счет дополнительных ребер, которые обеспечивают большую площадь соприкосновения воздуха и нагретой поверхности.

Алюминиевые радиаторы рассчитаны на давление от 6 до 20 атмосфер. Выпускаются и усиленные модели алюминиевых батарей, разработанные для стран СНГ — для многоквартирных домов с центральной системой отопления с более жесткими условиями эксплуатации. Такие батареи изготавливаются из прочного алюминия высокого качества и имеют более толстые стенки.

Алюминиевые батареи отопления малогабаритны и легки, при этом они характеризуются высокой теплоотдачей. У них привлекательный внешний вид. Принято считать, что такие батареи оптимальны в условиях автономного отопления (коттеджи, частные дома, дачи, усадьбы). Однако рабочее давление алюминиевых радиаторов в 16 атмосфер позволяет устанавливать их и в квартирах многоэтажных домов.

Основные параметры для проектирования ТП

Расположение нагревательных элементов, влияющих на удельную мощность теплового пола на 1м2, проектируют, основываясь на теплофизических характеристиках строения. В этом достаточно сложном процессе, приходится учитывать множество различных факторов, в том числе:

  • региональные тепловые стандарты – минимальную наружную температуру воздуха в наиболее холодный период года;
  • среднюю температуру в каждой из комнат и их расположение;
  • особенности строительных конструкций – материал и толщину стен, пола и потолка или межэтажных перекрытий;
  • количество и тип окон, их общую площадь, коэффициент теплопотерь, во многом зависящий от разновидности установленных стеклопакетов;
  • позиционирование здания относительно сторон света;
  • высоту помещений, а также ряд других.

Предложенный перечень параметров, оказывающий влияние на расчет теплых полов, далеко не полный – опытный специалист теплотехник укажет еще с десяток важных теплофизических характеристик.

Тем не менее, первоочередная задача подобного проектирования заключается в подборе такой теплопроизводительности ТП, которая гарантированно сможет компенсировать все энергетические потери отапливаемого здания. Нельзя также забывать, что рекомендуется увеличивать вычисленную теоретическую мощность на 10-15% для того, чтобы тепловая установка не работала на пределе своих возможностей.

Независимо от того, будет ли выполняться расчет теплых полов своими руками либо силами профильных специалистов, во всех случаях отталкиваются от требований ГОСТ Р 55656-2013 «Энергетические характеристики зданий. Расчет использования энергии для отопления помещений». Ниже приводится упрощенная методика для самостоятельного проектирования небольшой квартирной установки обогрева полов.

Начало расчета: подготовка исходных данных

Чтобы грамотно произвести расчет теплого пола собственникам недвижимости необходимо будет уточнить некоторые показатели, которые характеризуют особенности планировки дома и его тепловые потребности

На данном этапе важно корректно оценить имеющиеся тепловые потери здания. Если вследствие плохого утепления здание имеет большие теплопотери, то перед началом работ по реализации проекта отопления специалисты рекомендуют закупить изоляционные материалы и утеплить стыки и швы на стенах

При игнорировании этих рекомендаций реализация проекта теплого водяного пола является нецелесообразной, поскольку даже при работе на полную мощность система не сможет обеспечить комфортные температурные условия в здании. Когда вопрос с утеплением решен, собственник может приступать к расчетам.

Перед тем как рассчитать теплый водяной пол, необходимо подготовить исходные данные, а именно, уточнить значения следующих показателей:

  1. размеры помещения, необходимые для вычисления площади обогрева;
  2. параметры отопительных приборов (сечение труб, мощность отопителя, производительность оборудования насосной группы);
  3. вид покрытия (данный показатель необходим для расчета теплоемкости пола);
  4. особенности утепления дома – толщина стен, наличие окон, их расположение и пр.

Номинальный и реальный расход энергии электрического теплого пола

Основные виды электрических полов

Чтобы определиться с электропотреблением теплого пола, следует рассмотреть базовую мощность каждого вида материала, используемого при монтаже. Наиболее распространены следующие виды:

  • пленочное инфракрасное покрытие;
  • греющий кабель;
  • термомат.

Классификация теплых электрических полов

Для тонкого напольного покрытия, например, ламината или линолеума, чаще всего используются пленочные системы обогрева. Для плитки и прочих твердых материалов – кабель или маты. Пленочное покрытие больше всего потребляет электричества, греющий кабель – самый экономичный. Термоматы в основе имеют инфракрасную пеленку, поэтому показатели потребления энергии у них схожи с пленочными.

Базовая мощность нагревательных приборов

Потребление электричества каждой системой нагрева зависит от набора характеристик:

  • толщины материала;
  • мощности приборов на 1 кв. метр;
  • максимальной температуры нагрева.

Таблица теплопотребления теплых полов в помещениях

Эти данные производитель обязан указывать на заводской упаковке материала, как и номинальную величину потребляемой энергии.

Таблица электропотребления некоторых моделей греющих элементов на 1 кв. метр:

Кабель имеет небольшую мощность, но его располагают в несколько витков на 1 кв. метр, таким образом, чтобы суммарная мощность теплого пола составила – 130–150 Вт на квадратный метр – это средний показатель.

Расчет мощности для теплых полов

Факторы, влияющие на электропотребление

Совокупные затраты на системы отопления теплыми полами

Но есть и другие факторы, способные снизить или увеличить потребление электричества, к ним относятся:

  • уровень теплоизоляции стен в помещении — чем он выше, тем меньшим будет потребление энергии;
  • температура воздуха на улице – в холодное время года электрический пол будет работать намного больше;

Расчет энергопотребления

Для того, чтобы рассчитать какое количество электричества будет потреблять теплый пол, есть несколько подходов:

Расчет номинального потребления: в комнате площадью 14 м 2 нагревательные элементы будут занимать 10 м 2 . Чтобы рассчитать потребление электричества, нужно площадь покрытия умножить на мощность.

Потребление электроэнергии инфракрасными теплыми полами

Предположим, что используется термомат мощностью 130 Вт на 1 метр², тогда 10*130 = 1300 Вт или 1,3 кВт/ч – это номинальный расход. Далее, предполагаем, что в сутки пол включен 8 часов, тогда в день получается – 8*1,3 = 10,4, а в месяц – 10,4*30 = 312 кВт.

Средняя стоимость 1 кВт в России – 2,5 рубля, поэтому расходы на эксплуатацию теплого пола составят 780 рублей. Этот метод дает возможность рассчитать максимальную величину энергопотребления, без учета использования терморегулятора и прочих факторов, влияющих на потребление.

Технология расчета затрат с использованием коэффициента.

Для подсчета применяется формула: W=S*P*k, где:

График нагрева и потребления электроэнегрии инфракрасным теплым полом

S – площадь комнаты;

P – мощность нагревательного элемента;

k – коэффициент полезной площади обогрева, по общепринятым стандартам он равен 0,4.

Комната площадью 20 м 2 , используется термомат, мощностью 130 Вт на 1 метр², тогда формула будет иметь следующий вид:

W= 20*130*0,4 = 1040 Вт (1,04 кВт).

Далее, рассчитываем расход электричества в день: 8 часов *1,04 кВт = 8,32, в месяце – 12*30 = 249,60 кВт. Стоимость затрат – 249,60*2,5 = 624 рублей.

Потребление электроэнергии инфракрасной пленки

Насколько отличаются реальные показатели энергопотребления от номинальных?

Конечно, реальный расход будет сильно отличаться от номинальных показателей, поскольку часто бывает, что целый день в доме никого нет и пол включать нет смысла, поэтому реально он будет работать лишь 5 часов. Потребностей в ежедневном нагреве также не возникнет, особенно теплой осенью, поздней весной и летом, поэтому рассчитанные показатели будут примерно в два раза ниже.

Правильная установка электрического теплого пола

Есть еще и способы значительно снизить электропотребление, например, использовать терморегулятор. Хороший прибор будет экономить до 30% номинальной величины энергопотребления. На практике получается так, что электрический пол нагревается до заданной температуры за 5 минут, затем остывает 10 минут и снова включается. В час нагревательный элемент работает лишь 20 минут. Если вся система включена 9 ч. в сутки, из них электричество потребляется только 3 ч., следовательно затраты будут выглядеть следующим образом:

W= 20*130*0,4 = 1040 Вт/ч (1,04 кВт);

1,5*3 = 3,12 – в сутки;

3,12*30 = 93,60 – в месяц;

93,60*2,5 = 234 рубля.

Есть еще несколько способов снизить расход энергопотребления:

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
