Барбекю с коптильней своими руками чертежи

Корпус печи-барбекю Гудкова

Материалы

Кирпич огнеупорный (шамотный) ГОСТ 390–96.

Кирпич глиняный обыкновенный ГОСТ 530–2012.

Корпус печи выкладывается из кирпича либо огнеупорного, либо керамического (обязательно полнотелого). Огнеупорный кирпич выдерживает 1300 °С и более. Обыкновенный глиняный кирпич должен быть хорошо обожжен. Недожженный, пустотный, силикатный, а также кирпич с трещинами для печной кладки не подходит.

На печь потребуется кирпича — 465 шт.

Печные приборы:

  • однокомфорочная плита варочная 420х500 мм;
  • решетка–мангал 420х500 мм;
  • металлический лист 500х600 мм;
  • прочистная дверка 140х140 мм;
  • поддувальная дверка 270х140 мм;
  • топочная дверка 250х270 мм;
  • колосниковая решетка 300х200 мм;
  • уголок стальной 32х32х4 мм длиной 500 мм — 4 штуки, 600 мм — 6 штук;
  • проволока стальная 2 мм — 10 м;
  • шнур асбестовый 5 мм — 10 м.

Глино-песчаный раствор

Для печных работ применяется в основном пластичная чаще всего красная глина и мелкий просеянный песок. Необходимая пропорция состава раствора берется, исходя из жирности глины. Жирность зависит от процентного состава в ней песка:

  • жирная — 2–4%;
  • средняя — 15%;
  • тощая — 30%.

Состав раствора (глина, песок):

  • жирная — 1:2,5;
  • средняя — 1:1,5;
  • тощая — 1:1.

Важно! Перед началом работ глину замачивают на сутки, а затем, постепенно размешивая, добавляют понемногу песок.

Можно также купить готовую растворную смесь для печных работ. Такие смеси выдерживают высокие температуры и значительно сократят время, необходимое на приготовление раствора.

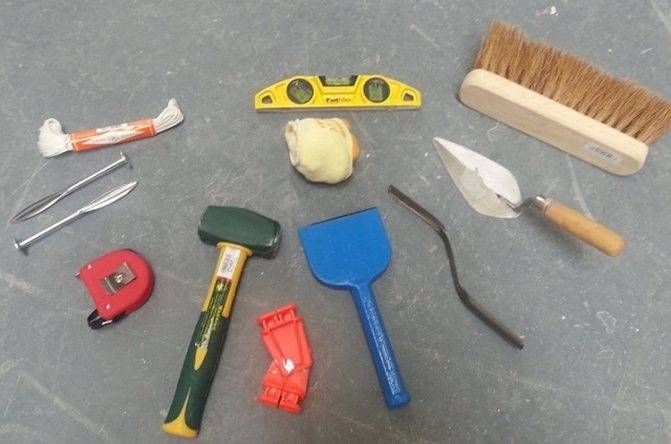

Инструмент печника

Печная кладка — это та же кирпичная кладка, поэтому в основном и инструмент для нее практически такой же.

1 — кирка; 2 — кельмы; 3 — киянка; 4 — расшивка; 5 — отвес; 6 — уровень; 7 — угольник

Корпус садовой комбинированной печи

Работы по возведению корпуса печи необходимо проводить только при наличии хотя бы временного навеса над ней. Для удобства работ можно выложить корпус сначала насухо, подбирая кирпич.

Важно! Нельзя обколотой стороной кирпича выкладывать внутрь топливника или дымохода.

Перед укладкой глиняный кирпич увлажняют, на 1–2 мин. опуская в воду. Шамотный кирпич только ополаскивают, чтобы убрать пыль. Толщина шва у глиняного кирпича должна составлять менее 5 мм, а у шамотного — 3 мм.

При производстве печных работ необходимо соблюдать строгую горизонтальность поверхностей каждого ряда и вертикальность углов. Перевязка швов должна составлять 1/2 кирпича.

Все печные приборы устанавливаются одновременно с кладочными работами. Металл и кирпич имеют разную величину линейного расширения, поэтому все металлические элементы печи устанавливаются с зазором в 3–5 мм, затем этот промежуток заполняется асбестовым шнуром.

К печным дверцам крепится стальная проволока для заделки ее в кладку.

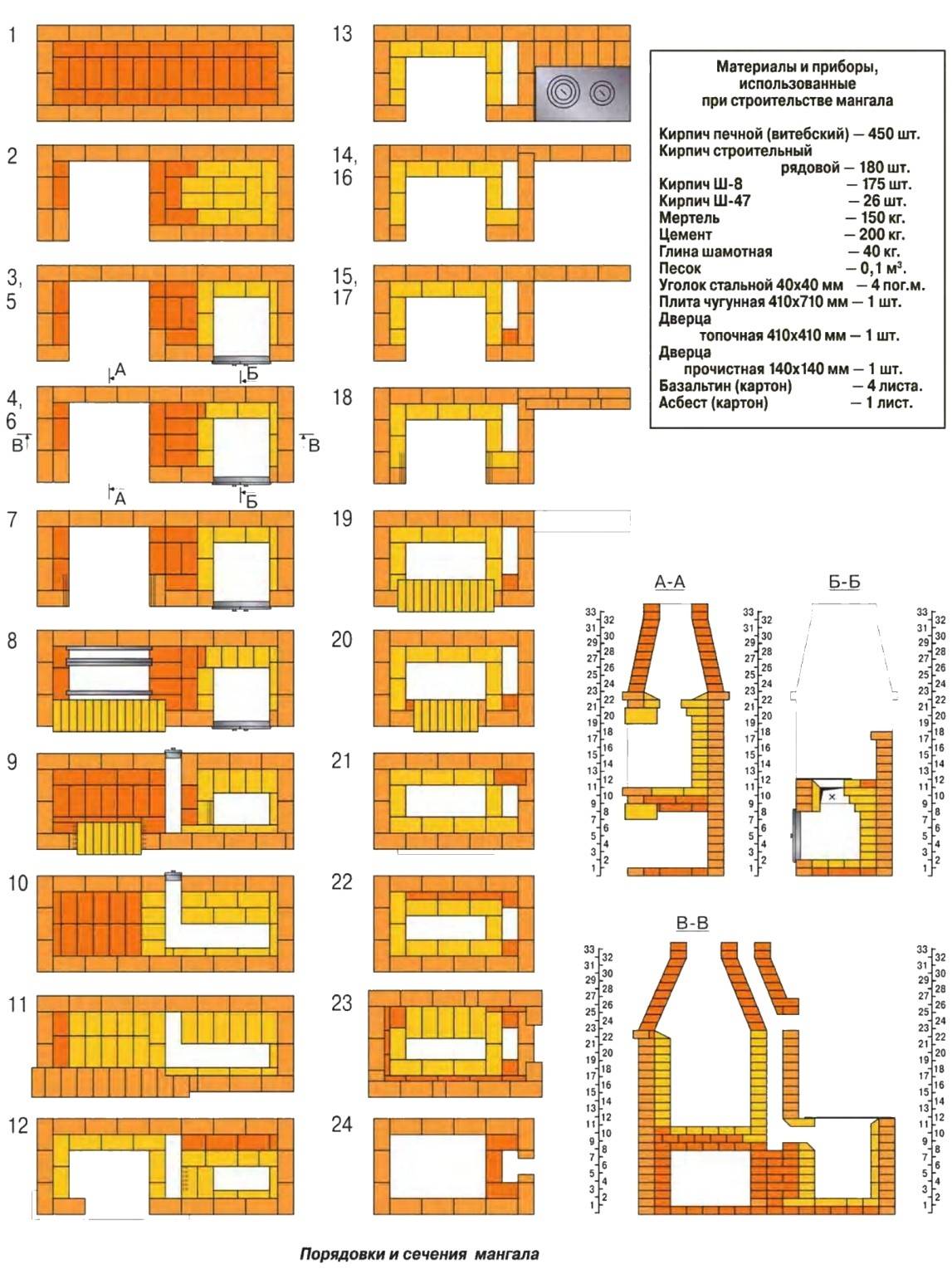

Порядовки

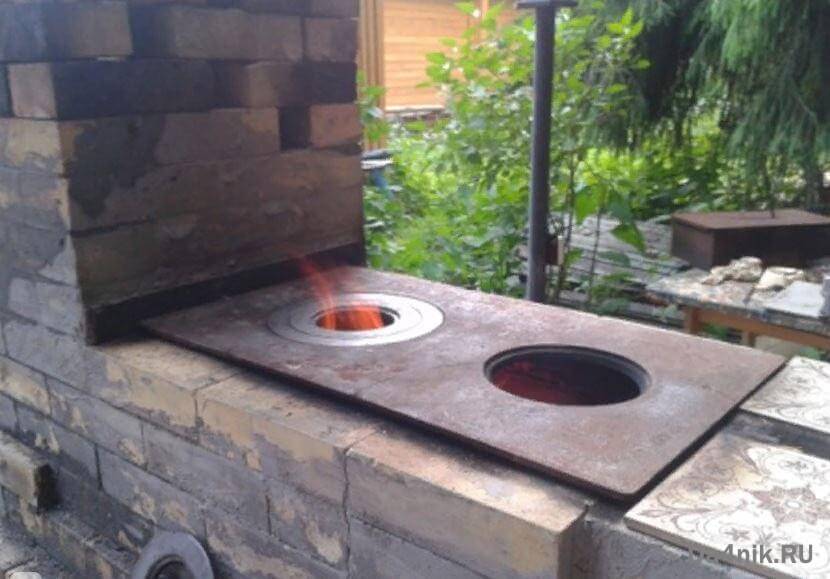

Можно установить чугунную варочную печь, а можно и решетку-мангал по желанию.

При устройстве свода над варочной плитой кирпич устанавливается на стальные уголки. Также на уголки укладывают решетку-мангал или чугунную плиту. Канал дымохода для садовой печи-барбекю можно делать 270х140 мм, 270х270 мм, а также 400х140 мм. Внутреннюю стенку дымохода необходимо оштукатурить, чтобы она была ровной и не давала копиться в неровностях копоти.

Для пожарной безопасности печь-барбекю устанавливается не ближе 7 м от стен дома. Отделка такой печи выбирается по вкусу хозяина. Это может быть расшивка швов, оштукатуривание или отделка изразцами.

Просушка печи проводится осторожно, не торопясь. Небольшим количеством топлива ее топят в течение 3–8 дней.. Любой праздник на свежем воздухе вряд ли обходится без вкусно приготовленной еды на огне, который насыщает ее энергией природы

А печь, сделанная своими руками, воплотит любые рецепты гостеприимного хозяина.

Любой праздник на свежем воздухе вряд ли обходится без вкусно приготовленной еды на огне, который насыщает ее энергией природы. А печь, сделанная своими руками, воплотит любые рецепты гостеприимного хозяина.

рмнт.ру

Доработка конструкции

На завершающем этапе проводят облицовку печи декоративным кирпичом, укладывают на земле перед мангалом тротуарную плитку для обеспечения пожарной безопасности и сооружают навес над всей конструкцией.

Фото: самодельная кирпичная печь в летней беседке.

Также проводят внутреннее обустройство: устанавливают разделочный стол, мойку, полки и другие полезные приспособления. Таким образом, мангал с коптильней превращается в полноценную уличную кухню, позволяющую без труда готовить мясные блюда разных видов.

Тематический материал:

  • Как изготовить мангал своими руками из металла
  • Мангал из стиральной машины своими руками
  • Как сделать барбекю

Коптильню оснащают термометром, так как в камере необходимо поддерживать определенную температуру: около 60 °С для мяса и 75 °С — для рыбы. В таком случае продукт будет наиболее долго храниться. Если поднять температуру дыма до 100 °С, процесс приготовления пойдет быстрее. Холодное копчение проводится при 23 °С — при таких условиях мясо получается наиболее нежным и приобретает красивый бордовый оттенок. Регулируется температура изменением длины дымохода, а также перекрытием трубы металлической пластиной — чем шире щель, тем больше горячего дыма поступает в коптильный отсек и тем жарче в камере.

Фото: летний мангальный комплекс под крышей

Для использования казана понадобится отдельный очаг из кирпича, который накрывается железной плитой толщиной 20 мм. При помощи горелки в металлической поверхности вырезают отверстие такого диаметра, чтобы казан опускался на 2/3 — это обеспечивает равномерный прогрев блюд. Для использования очага в качестве обычной конфорки для варки супа или жарки овощей отверстие накрывают изделием из стальных колец разного диаметра.

Таким образом, возвести мангал-коптильню самостоятельно не так сложно, главное — тщательно продумать конструкцию и составить подробный чертеж. Внимательное следование проекту во время работы поможет построить красивую и эффективную печь для готовки мяса на открытом огне.

Кладка печи: нюансы

Мангал и барбекю можно создавать из красного и огнеупорного кирпича. Последний используют для создания топки, коптильни, а также камеры для приготовления шашлыка или гриля. Не стоит брать тот материал, который имеет полости. Также не подходит силикатный кирпич.

Первый ряд печи для копчения выставляют без раствора. Конечно, придерживаются порядовки. Чтобы всегда иметь ее под руками, стоит сделать фото порядовки и распечатать его.

Выкладка первого ряда без раствора проводится для выполнения разметки и подгона размера кирпича. Это позволит избежать резки материала. Также такой шаг позволяет определить, где будет размещаться решетка и вертел.

Чтобы сделать кладку очень прочной, за сутки до того, как будет создаться печь, кирпич смачивают водой. Однако не замачивают в ней. Благодаря смачиванию вода проникнет внутрь материала. При этом поверхность успеет высохнуть. Подготовленный таким способом кирпич не будет впитывать воду из раствора.

Сам раствор должен быть на глиняной основе. Не стоит использовать цементные растворы. Лучший вариант — это специальный раствор для печи. Стоит помнить, что для кладки красного и огнестойкого (шамотного) кирпича нужно применять два различных раствора. Один и тот же не подойдет.

Кирпичики кладут так, чтобы их середина приходилась на стык кирпичей нижнего ряда. Каждый ряд начинают выкладывать из углов. Чтобы выставленный материал лежал ровно, используют уровень. Чтобы углы имели большую прочность, их усиливают проволокой. При выкладке каждого ряда придерживаются порядовки, которую можно увидеть в различных видео.

Выбор кирпича и материалов отделки

Немаловажную роль в работе будущей конструкции играет выбор материалов для строительства. Для печи с коптильней понадобится 2 вида кирпича. Кладка внутренней камеры осуществляется огнеупорным (шамотным), всё остальное делают из облицовочного кирпича (полнотелого).

Критерии выбора кирпича:

  1. Ровность поверхности и острота углов. Цельный внешний вид указывает на высокое качество материала.
  2. Плотность. Самый прочный кирпич с маркировкой M-500, но можно использовать для кладки печи менее плотный: M –250, M-200 или M-150. Плотность можно проверить самостоятельно, если при постукивании молотком слышится металлический звук, кирпич с большой плотностью.
  1. Качество. Поверхность должна быть гладкой, сколы и трещины свидетельствуют о невысоком качестве. При ударе по огнеупорному кирпичу молотком или другим инструментом, он должен не раскрошиться, а просто расколоться на несколько частей.
  2. Маркировка. Шамотный кирпич маркируют – ША-8 или ШБ-8. Выпускается он стандартных размеров: 230x113x65 мм и 230x123x65 мм.
  3. Цвет. Материал должен быть равномерно окрашен. Самые распространенные цвета огнеупорного кирпича – соломенный с коричневыми вкраплениями и красно-оранжевый.

Для кладки печи барбекю для домашнего пользования подойдет кирпич с маркировкой M-150 или 125, стандартного размера (250x120x65 мм).

Важно! В процессе кладки могут понадобиться кирпичи меньшего размера или половинки. Придать материалу нужный размер поможет шлифовальная машина

Для отделочных работ можно воспользоваться декоративной плиткой, имитирующей кирпич или декоративной штукатуркой. Фактура облицовочного материала может быть гладкой (издали напоминает плитку), с небольшими шероховатостями или искрящимися вкраплениями.

Цвет материала чаще всего подбирают в соответствии с окраской забора, крышей дома и садовых дорожек.

Затирка контрастных цветов придает печи эффектность. Более темные оттенки визуально утяжеляют конструкцию, а светлые – придают лёгкость.

Глину предпочтительнее брать тёмно-красного цвета. Перед началом работ, её рекомендуется замочить на 24 часа, после тщательно размять.

Смесь готовят на основе глины и песка, смешивая ингредиенты в пропорции 1:2. Песок заранее следует просеять. Для дополнительной прочности в смесь добавляют клей, он производится специально для печной кладки (не более 3% от общего объёма смеси).

Как удалить газ

Чем новее баллон, тем больше вероятность сохранения в нем газа. Его рекомендуется устранить одним из следующих способов:

  • Заполнение емкости водой через шланг с последующим отливом;
  • Погружение баллона в ванну, наполненную водой;
  • Укладка емкости на дно 1,5-2 метровой ямы с последующим поджиганием фитиля, идущего внутрь непосредственно баллона.

В последнем случае необходимо соблюсти дистанцию и частично засыпать баллон грунтом, чтобы он при возможном взрыве не взлетел (хотя для такой взрывной силы емкость должна располагать большим объемом газа) а через пару дней не пришлось смотреть видео тематического чрезвычайного происшествия.

Особенности

Барбекю из кирпича — это стационарный уличный очаг. И при проектировании надо учесть особенности его установки и размещения.

Виды барбекю и особенности размещения

Можно выделить два вида уличных кирпичных барбекю: одиночная печь и комплекс печных устройств.

В первом случае это может быть закрытый или открытый очаг с приспособлениями для установки вертела, шампуров или решетки над тлеющими углями.

Если это открытый очаг, без купольного свода и дымохода, то он может располагаться только на открытом воздухе, с соблюдением соответствующих мер пожарной безопасности.

Но если подходить строго, эти меры соблюсти в условиях ограниченного пространства придомового участка непросто.

Закрытая печь с дымоходом может стоять как на открытом воздухе, так и в беседке (или под навесом).

И довольно часто, хозяева не довольствуются только одной функцией барбекю — запеканием продуктов на жаре перегоревших дров или древесного угля. Здесь же, рядом, могут поставить печь с варочной поверхностью, тандыр, секции для хранения дров, рабочий стол для разделки мяса и подготовки продуктов. А это уже целый комплекс для готовки на улице.

Но в любом случае, при выборе места руководствуются нормативами по размещению вспомогательных (служебных) сооружений на участке — минимальными расстояниями от дома, границы с соседним участком, отдельно стоящими деревьями.

Когда зону барбекю обустраивают со всеми «удобствами» (водой, стоком, электричеством), то надо учитывать близость прохождения инженерных сетей, и возможность подключения к ним. Если подключение к водопроводу не предусмотрено по плану, то печь надо располагать поближе к летней кухне или недалеко от дома со стороны обычной кухни.

Особенности установки

Для любой кирпичной конструкции, независимо от ее размеров, необходим хороший фундамент. И лучше всего для этих целей подходит плита.

Тем более, что при обустройстве мелкозаглубленного ленточного фундамента, надо принимать в расчет особенности грунта. А они бывают таковы, что лента может не выдержать сил морозного пучения, и по кирпичной кладке пойдут трещины. Плита — это универсальный вид основания, и она хорошо работает даже на слабых и подтопляемых грунтах.

Уличный комплекс – русская печь и мангал своими руками

После подготовки основательного фундамента, следует приступить к выкладке. Для первого ряда рекомендуется использовать пережженный кирпич. Углы делаются из ¾ кирпича, который обрезается при помощи болгарки с алмазным диском. Это необходимо для связки.

Со второго ряда начинается возведение стен. Также необходимо формировать зольник.

Следующий ряд слева выкладывается без раствора. Спереди крепятся дверки прочистки, и поддувала при помощи проволоки, которая фиксируется раствором.

Подовые каналы перекрываются во время выкладке четвертого ряда.

Колосник топки устанавливается на пятом ряду. Следует отметить, что внутренняя часть выкладывается при помощи огнеупорного кирпича, без использования цементного раствора.

Затем с левой стороны будет находиться водонагревательный бачок. Также продолжается выкладка топки.

Колосник устанавливается на седьмом ряду. Правую стенку нужно усилить благодаря укладке стальных полос в шов.

Последующие два ряда продолжается укладка каналов и стен. Также крепятся стенки топливника при помощи проволоки.

В процессе выкладке десятого ряда, соединяются своды двух топливников. Дно горнила перекрываются.

В следующем ряду спереди нужно закрепить металлический уголок 3Х3 см, а сверху фиксируется варочная поверхность. Первый топливник закрывается колосником.

Огнеупорным кирпичом укладываются боковые стены плитки, а также передние стены горнила. В левой части формируется дымоход.

На следующем этапе нужно сделать деревянный шаблон арки. С тринадцатого по шестнадцатый ряд возводятся стенки, а также нужно перекрыть устье горнила.

Свод горнила должен сужаться, начиная с семнадцатого ряда, а вот дымоход, напротив должен расширяться. Стальной стяжкой усиливается задняя стенка.

На следующем этапе выкладывается передняя стена, закрывается горнило.

Чтобы выложить свод горнила, нужно сделать опалубку из прямоугольных рамок, на них будут опираться полукруглые детали из фанеры. Переднюю стену необходимо усилить стяжкой.

Песком засыпать горнило и утрамбовать для сохранения тепла.

Следующим рядом нужно перекрыть печь и начать сужение перетрубья.

В процессе выкладке последующих двух рядов нужно продолжить сужение перетрубья, а также формировать дымоход.

Заслонкой закрыть перетрубье на двадцать четвертом ряду.

Последующими двумя рядами нужно постепенно соединять перетрубье с дымоходом.

Дальнейшее количество рядов дымохода зависит от предпочтений и высоты навеса. Снаружи устанавливается труба.

После установки трубы снаружи кровли, можно впервые затопить готовую русскую печь. В нее можно установить мобильный мангал и готовить шашлыки.

На этом я завершил обзор изготовление печей из кирпича. Думаю с пошаговой инструкцией не возникнет проблем с возведение сооружения.

Кстати! По этому же принципу, можно сделать уличное барбекю. Более подробно рассмотрим которые в следующих выпусках.

Кладка

Кирпичную печь кладут с помощью стандартного набора кладочных инструментов, в состав которого входят:

  • уровень, отвес, угольник;
  • шнуры;
  • шаблоны для кладочных швов разной толщины (для топки и дымохода — 3 мм, для остальных частей корпуса печи — 5-8 мм);
  • кельмы;
  • киянка;
  • кирка, болгарка с диском для подгонки размеров кирпича и стального уголка;
  • расшивка.

Первые ряды вначале выкладывают насухо. Проверяют соразмерность шамотного и обычного кирпича, определяют размеры подрезки, там где она необходима.

Затем начинают кладку. Обычный кирпич увлажняют, опуская на пару минут в ведро с водой. Шамотный кирпич только ополаскивают. После подгонки шамотный кирпич надо укладывать так, чтобы колотая киянкой или резаная диском сторона была обращена наружу, а не в топку или в дымоход. Сам процесс кладки проходит с перевязкой швов, с периодическим контролем вертикали стенок и горизонтали швов.

После окончания кладки печь сушат в естественных условиях 5-7 дней. А затем протапливают в течение одной-двух недель (зависит от размеров и массы конструкции).

Проект небольшого барбекю из кирпича для начинающих:

Коптильня и мангал своими руками

Для самого простого устройства все находится под рукой. В мангал в виде стального ведра (только не оцинковка) насыпать слой ольховых опилок или стружек, на расстоянии 1/3 и 2/3 от дна закрепить 2 стальные решетки. Поставить ведро на кирпичи, просоленную рыбу разложить на решетках, накрыть ведро крышкой, развести небольшой костер и через 20 минут после появления дыма от стружки, рыба готова.

Мангал-коптильня из металла

Используя точно такой же принцип можно сделать мангал из металла на ножках с крышкой. Для этого понадобится:

  • металлический лист толщиной от 2 мм;
  • сварочный аппарат;
  • болгарка;
  • тонкая арматура;
  • угольник, метр или рулетка.

Размеры мангала можно взять из своих соображений, но не мешает посмотреть и на опыт других. Если мангал будет использован по прямому назначению, не для копчения, то размер по высоте не должен превышать 30 см иначе мясо на шампурах не прожарится. Насчет отверстий в мангале для воздуха мнения разделились: есть любители глухих мангалов без отверстий и они пользуются опахалом, большинство же делают отверстия для воздуха внизу боковых стенок мангала.

Самодельщики используют все, что есть под рукой и некоторые варианты мангалов с коптильней, сделанные из металлических бочек и труб, напоминают первые паровозы.

https://youtube.com/watch?v=fRHzL6Ni7wA

Коптильня из кирпича

Очень серьезное отношение к такому тонкому процессу, как копчение, потребует некоторых усилий, впрочем, не таких уж и великих. Больше времени стоит уделить теоретической части технологии, то есть влиянию времени и температуры копчения на конечный продукт. Те, для кого декоративная составляющая не вызывает интереса, могут сделать самый простой вариант коптильни, где дымоход из кирпича между очагом и коптильней проложен в траншее. Есть колоритные варианты интересных сооружений, в которых сочетается мангал и коптильня.

Отдельная постройка с коптильней из кирпича добавит солидности, если энтузиаст этого направления захочет использовать коммерческую составляющую такого дела. В любом случае нужно создать и использовать преимущества, которые дает правильно сложенная коптильня из кирпича:

  • равномерный нагрев со всех сторон;
  • легкий дымок без пиролизных газов, с достаточным количеством кислорода;
  • проникновение на всю глубину продукта.

Не нужно бояться трудностей, а делать все своими руками – у новичков получается даже лучше, когда они стараются. Следует только избегать очевидных ошибок: все ряды кирпича должны быть перевязаны и раствор нужно делать с глиной, а не с цементом. Первые 2-3 ряда стоит для практики выложить насухо – так будет уточнен размер, чтобы не пришлось лишний раз колоть кирпичи.

Можно найти достаточно подробные описания конструкции коптильни из кирпича с указанием порядовки кладки. Тем, кто хочет сделать коптильню собственной конструкции, имеет большой смысл сначала поэкспериментировать с коптильней, где дымоходом служит закрытая траншея, коптильная камера из бочки накрыта влажной мешковиной, а очаг в яме перед дымоходом накрыт двумя металлическими листами, перемещая которые и изменяя щель между ними, можно регулировать подачу дыма.

Передвигая щель между листами можно добиться того, что сизый дым пойдет наверх, а в коптильню пойдет самый нужный – легкий дым. Такие эксперименты, кроме небольшого труда ничего не стоят, но что-то прояснят и могут подсказать правильное решение перед сооружением стационарной коптильни.

А когда дело дойдет до блестящего финала, то не следует забывать, что для медвежатины и других экзотических копчений самый подходящий дым – от старой дубовой винной бочки.

https://youtube.com/watch?v=eTIW1ca-nxk

Дополнительные атрибуты

Размещать кирпичную коптильню стоит вдали от построек и обязательно с подветренной стороны, чтобы дым не мешал готовить еду. Идеальным вариантом станет подведение к месту строительства канализации и воды. Если дополнительно сделать освещение, то в таком случае говорить можно будет в темное время суток.

Если говорить непосредственно о печке с мангалом и коптильне из кирпича, то ее дополнительно можно оборудовать подставкой под казан. Рядом с конструкцией сделать небольшое отделение для хранения сухих дров. В целом, можно использовать любые дополнительные атрибуты, которые сделать коптильню более эффективной и удобной в эксплуатации.

↑ Устройство печи барбекю с казаном

Казан представляет собой круглый чугунный котёл для приготовления пищи. Иногда казаны делают из алюминия. Но данная посуда не прослужит долго и не даст того эффекта, что чугунный котёл. К тому же алюминиевые изделия быстро прогорают. Если вы собрались готовить еду на огне, то стоит выбирать казан из чугуна, т.к. сплав хорошо держит температуру. В данной посудине готовится любое блюдо, в ней можно не только варить и тушить, а также жарить.

Самыми распространенными блюдами, которые готовят в барбекюшном казане, считаются плов и казан-кебаб с картофелем. Такие блюда лучше всего готовить именно на улице, так как приготовление в домашних условиях может сильно повлиять на самочувствие из-за неприятного запаха во время прокаливания масла.

Такая печь барбекю с установленным казаном считается универсальным сооружением. Если убрать казан, то на печи можно жарить шашлык. Если накрыть её специальным чугунным листом, то можно создать что-то наподобие конфорки и ставить обычные кастрюли и сковородки. Часто при возведении садового камина владельцы выкладывают над такой печью крышу и ставят специальные столики для готовки. Это позволяет заниматься приготовлением любимых блюд в любую погоду.


Такую печь можно сложить самому без каких-либо навыков строительства и помощи профессионалов. Используют для этого способ порядовки.

Создание фундамента

Даже компактный мангал из кирпича имеет большую массу, поэтому основание конструкции делают из армированного бетона. Этот процесс требует соблюдения технологии и не терпит спешки — фундамент набирает прочность в течение месяца. Если допустить ошибки во время заливки смеси или попытаться самостоятельно ускорить процесс застывания, в будущем фундамент даст трещину, что негативно скажется на целостности конструкции.

Пошаговая инструкция по строительству основания:

Согласно чертежу, размечают участок. Оптимальная площадь мангала — 3 м2.Выкапывают котлован соответствующего размера и конфигурации. Глубина рассчитывается индивидуально — зависит от массы сооружения, характеристик почвы и других особенностей.Делают опалубку выше уровня грунта на 50 мм.

Изнутри доски обшивают гидроизоляционным материалом — например, рубероидом.На дно котлована насыпают мокрый песок слоем 100 мм.Вяжут армирующую сетку. Для этого используют прутья толщиной 10–12 мм, которые укладывают на расстоянии 100 мм друг от друга и связывают проволокой. Изготавливают две сетки, которые соединяют вертикальными прутьями длиной 50 мм.Армирующую решетку укладывают в котлован и заливают слоем цементно-песчаной смеси.

Раствор готовится из ¾ песка и ¼ цемента, для прочности добавляют щебень. Первый слой фундамента готов. Остальные, вплоть до края опалубки, формируют с промежутком в сутки.Последний слой выравнивают и гидроизолируют полиэтиленовой пленкой.

Правила техники безопасности, которые нужно помнить

Пропановый баллон находится под давлением, поэтому пока в нем есть газ, не должно быть никаких источников возгорания

Это важно, поскольку при откручивании вентиля многие используют молоток для удаления ржавчины, при этом может возникнуть искра, что приведет к возгоранию. Главное правило при работе – аккуратность и четкое следование инструкции

Удаление газа из баллона

Чтобы очистить баллон от остатков газа, необходимо открутить вентиль. Со старыми емкостями сделать это сложно, так как он может поржаветь. Потребуется сбить его молотком или другим твердым предметом

Делается это осторожно, чтобы исключить возгорание от искры. Для проверки степени очистки баллона выполняют такие действия:

  1. Через тонкий шланг емкость заполняется водой. Шланг необходим, чтобы в верхней части не образовалась воздушная пробка. Когда баллон будет заполнен доверху, это значит, что газа внутри не осталось.
  2. Второй вариант проверки – поджигание тряпки, помещенной в емкость. Для этого баллон укладывается горизонтально, кусок тряпки смачивается в горючей жидкости и помещается в горловину. После поджигания нужно отойти на безопасное расстояние. Если после сгорания тряпки слышен громкий хлопок, то газ из емкости удален полностью.

Удостоверившись в отсутствии газа, можно приступать к дальнейшим действиям. Работа с такой емкостью будет безопасной.

Разметка и разрезание

Очищенная емкость укладывается на бок. С помощью маркера или мелка отрезается боковая часть с отступом от краев на 10-15 см. Последнюю сторону отрезать сразу не нужно. Она буде срезана после приваривания петель. Так удастся обеспечить плотное прилегание крышки к коптильне. На этом этапе следует разметить и вырезать:

  1. Отверстие для дымохода. Проделывается в верхней части, возле горловины емкости.
  2. Вход для дымогенератора. Выполняется в зависимости от выбранного типа копчения. Для холодного приготовления делается круглый срез под трубу небольшого диаметра.
  3. Отверстия для крепления решеток или размещения шампуров.

Как только все проемы готовы, приступайте к сборке деталей. Все крепления должны быть прочными и надежными, а также максимально герметичными.

Изготовление крышки

После крепления петель, крышку можно срезать до конца. Вверху приваривается ручка. Использовать для этого можно различные материалы, но в любом случае необходимо подумать об удобстве и безопасности, поэтому лучше обернуть рукоятку огнеупорной тканью.

Электричество и освещение

Фото 4. Электрические фонарики, освещающие в вечернее время кирпичный комплекс барбекю. Прибегнув к фантазии, можно создать осветительные приборы такого оригинального вида.

Для того чтобы пользоваться печным барбекю комплексом в ночное время, можно провести электричество. Для этого потребуется:

  1. Провод негорючий ПВС, сечением не менее 2.5 квадратных миллиметров.
  2. Гофра диаметром 16 миллиметров;
  3. Распределительные коробки, выключатели, светильники и розетки для наружного монтажа с классом безопасности IP 64;
  4. Клипсы под гофру;
  5. Гильзы монтажные;
  6. Клещи обжимные.

Важно! Все элементы электропроводки должны быть защищены от прямого попадания влаги и визуально просматриваться

Кирпичный мангал с коптильней своими руками

В этой конструкции над топкой находится варочная поверхность, а сбоку располагается мангал, совмещённый с коптильной камерой. Под мангалом имеется отсек для дров. Для копчения продуктов мангал зарываетя съёмной или стационарной дверцей.

Кладка производится на шамотной смеси или глиняном растворе. Перед началом строительства закладывается бетонный фундамени.

Изготовление мангала с коптильней своими руками из кирпича

Порядовка мангал коптильни

Своими руками мангал выкладывается по порядовому чертежу, или порядовке. Это схема расположения кирпичей отдельно по каждом ряду с описанием особенностей кладки:

  1. 1 и 2 ряды — выкладывается сплошное основание.
  2. Начиная с 3 ряда формируется поддувало и дровница.
  3. 3 и 4 ряды — устанавливается дверца.
  4. 5 ряд — перекрывается дверь поддувала.
  5. 6 ряд — ставится колосниковая решётка.
  6. 7-9 ряд — устанавливается дверца топки.
  7. 8 ряд — стальным листом накрывается дровница.
  8. 10 ряд — перекрывается дверь топки.
  9. В 11 ряду монтируется варочная поверхность.
  10. С 12 ряда начинается кладка мангала и коптильной камеры.
  11. В 14-23 рядах в стенки коптильни закладываются крепления для решёток.
  12. В 17-22 рядах мангал перерывается аркой.
  13. В 23 ряду варочный отсек перекрывается стальным листом толщиной 5мм.
  14. В 24 ряду над коптильней закладывается стальной прут Ø20мм для подвешивания продуктов и начинается кладка дымохода.

Схема расположения кирпичей при выкладывании мангала

Порядовой чертеж выкладывания мангала с коптильней

Инструменты и материалы

Перед тем, как построить кирпичный мангал на даче, нужно по готовому или составленному заранее проекту самостоятельно рассчитать требуемое количество материалов.

Расчет делается так, чтобы материал был с небольшим запасом. Из инструментов понадобятся:

  • лопата;
  • корыто или бетономешалка;
  • ведра для раствора;
  • мастерок;
  • уровень, отвес;
  • дисковая пила;
  • шамотный (печной) кирпич, выдерживающий температурные перепады без растрескивания.

Расходные материалы:

  • материал для фундамента (бутовый камень, цемент, песок, щебень, доски или гладкая фанера для опалубки);
  • арматурная сетка;
  • лист железа;
  • металлические решетки, задвижки, уголки, дверцы.

Если мангал проектируется с нишами и рабочей областью — дополнительно понадобится столешница из камня. В качестве кладочного раствора обычно берут смесь глины с песком, по крайней мере, для топки.

Цементный раствор будет быстро разрушаться и растрескиваться при воздействии высоких температур (может достигать 1000 °С в топке) и температурных перепадов. Глину обязательно предварительно замочить на несколько дней. Глина и строительные смеси с ней предлагаются в строительных магазинах.

Монолитный фундамент

Печь с казаном располагают на надёжном и прочном основании. Фундамент обязан быть в несколько раз шире, чем сама печь. Спереди обычно добавляют около 30 см, а с боковых сторон и сзади – 10-15 см.

Глубина котлована не должна составлять меньше 50 см. Дно уплотняется, засыпается слоем песка в 10 см, после – щебня такой же толщины. Сверху укладывается металлическая сетка.

Опалубка сколачивается из досок. Фундамент залить раствором с пластификатором, избавляющим от возможности появления трещин. Пока бетон застывает, его можно полить водой и сверху положить пленку.

Бетон высохнет в течение 3 недель. После можно начинать строительство печи.

Кладка печи с казаном

План кладки необходимо составить перед строительством. Разработанная схема сократит к минимуму количество возможных ошибок. Для создания печи используются исключительно чугунные дверцы, колосники и вьюшки. Внутри не должно быть уступов.

Ширина горизонтальных швов между кирпичами не должна разительно отличаться.

Первой выполняется кладка центральной части, после чего достраивается отделение для казана.

В части для барбекю стенка делается в 2 кирпича.

В основании находится топка. Передняя стенка должна включать основную дверку и для прочистки.

С внутренней стороны стенки состоят из жаропрочного материала, в нижнем отделении устанавливается колосник.

Печь необходимо оставить на 14 дней. Спустя 2 недели можно её заштукатурить или использовать облицовочный кирпич.

Пошаговая инструкция по установке

Заливка фундамента

Пошаговая инструкция изготовление основы под будущий проект:

  1. Необходимо выкопать траншею в соответствии с размерами планируемого объекта.
  2. Выложить дно ямы бутовым камнем и мелким гравием, установить опалубку.
  3. Установить армирующую сетку и залить яму бетоном.
  4. Накрыть полученную конструкцию пленкой или рубероидом.
  5. В течение недели периодически сбрызгивать бетон водой для более равномерного высыхания.

Выполнение основной кладки

Лучше чтобы перед началом работы была подготовлена порядовка печи барбекю. Нарисованная на бумаге схема кладки поможет выполнить строительство точно по заданным параметрам. Проще укладывать ряды со сдвигом в полкирпича. Укладку следует начинать с угла боковой стороны сооружения к центру. Первый ряд укладывают без применения раствора.

Подробная инструкция по последовательности кладки:

Сначала выкладывают цоколь нужной высоты. Ориентируясь на чертежи, оставляют в нем отделения для хранения топлива и необходимых полезных мелочей.
Далее, переходят к кладке топливника. Выкладывают заранее подготовленную жаровню, сооружают арку

Здесь очень важно правильно распределять кирпичи в каждом ряду и только после этого заливать их раствором. Затем кладку оставляют «отдохнуть» на 1—2 дня.
Сверху над топливником и коптилкой укладывают железобетонную балку и еще продолжают укладку

Устанавливают в заранее отмеченных местах мангал, барбекю, духовку и другие составляющие.
Далее, воздвигают ветровые стены и дымоход. Устройства для отведения дыма обязательно защищают козырьком от дождя.
Полностью высохшую конструкции отделывают декоративным камнем, плиткой или кирпичом.

Поскольку такие многофункциональные камины предназначены для организации обедов и ужинов на свежем воздухе, над ними лучше соорудить навес, накрывающий всю зону отдыха. И тогда никакие капризы природы не помешают насладиться вкусным шашлыком прямо рядом с печкой. Барбекю с коптильней из кирпича соберет вокруг себя всю семью.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
