Парогенератор своими руками: схема и инструкция по сборке

Особенности бань

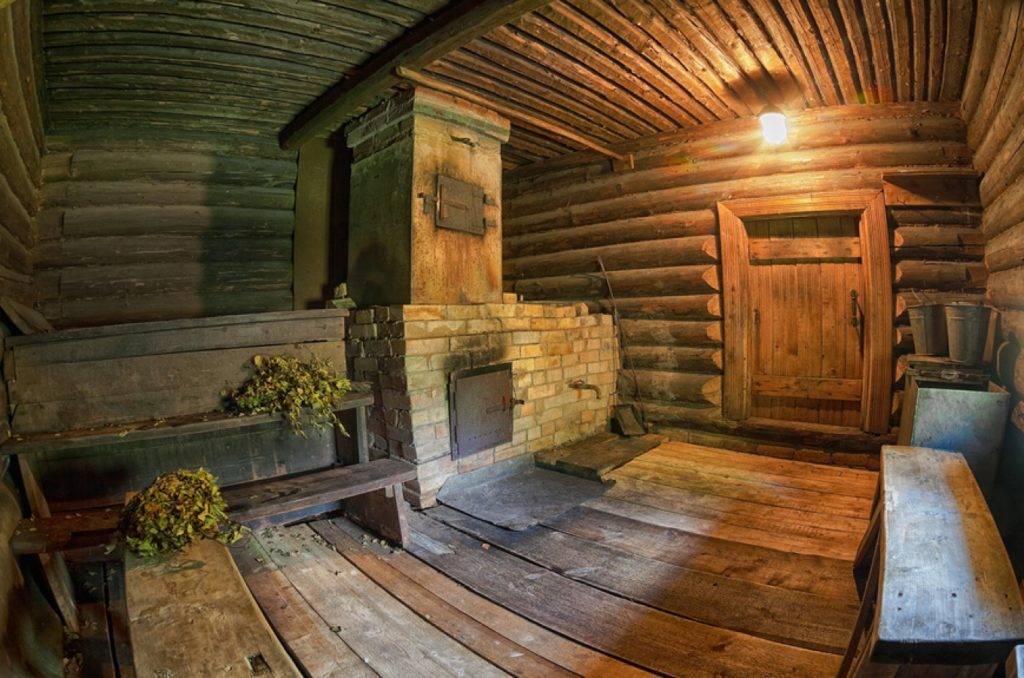

Русская баня — это хорошо протопленное помещение с печкой-каменкой, где раскалённые булыжники поливают водой из ковша, а потом хлещут друг друга берёзовыми вениками. Так в идеале, который редко достижим именно из-за качества пара. В общественных банях сказывается низкая квалификация персонала, в личных — отсутствие опыта у владельцев или непонимание ими принципов парообразования и воздействия жары и пара на организм человека в целях физиотерапии.

Печь в русской бане большая, её размеры могут занимать до трети площади всей парной

Виды пара

В зависимости от температуры и размера водяных частиц пар может быть мокрым или сухим. В первом случае его называют крупно-дисперсионным, во втором — мелко-дисперсионным.

Именно сухой, но не перегретый пар мелкой дисперсии наиболее полезен любителям парной. Получить его можно разными способами. Традиционный с плесканием на камни выглядит эффектно, но у него низкий КПД. Что происходит на самом деле? После первого ковша поверхность камней остывает, количество выработанного пара остаётся незначительным. Следующее поливание приводит к выделению мокрого пара, который быстро конденсируется в виде капель. Атмосфера в парилке становится похожа на тропическую: жарко и влажно, дышать тяжело, польза сомнительная, вред налицо. Приходится беспрерывно поддерживать жар в печке, отвлекаться, подбрасывать дрова, следить за горением. Что привычно в деревне, не всегда подходит для городских условий.

Вечно занятому современному человеку требуется максимальная отдача при минимальных временных затратах. На помощь приходят специальные устройства, вырабатывающие пар. Их преимущество в том, что одно и то же парное помещение, регулируя заданный режим, можно превращать в русскую баню, финскую сауну, турецкий хаммам.

Таблица: параметры пара в типовых банях

Тип баниТемпература, оСВлажность, %
Русская парная60–7080–90
Сауна70–10015–20
Хаммам30–5590–100

Парогенератор, даже если он сделан своими руками из подручных средств, можно настроить под любой тип парной. Паровая пушка вполне справится с режимами сауны и русской бани. Что касается хаммама, где атмосфера напоминает тёплый туман, то с помощью паровой пушки этого можно достичь, понижая температуру камней. Метод проб и ошибок, череда экспериментов позволят наработать технику парообразования необходимого типа.

Виды парогенераторов и их применение в домашнем хозяйстве

Парогенераторы чаще всего используются для разморозки труб, обустройства бань, саун и парных. Простейший преобразователь пара обойдётся в разы дешевле, чем строительство полноценной печи с камнями. Для того чтобы начать пользоваться прибором, его просто нужно включить в сеть. Паропреобразователи используются для очистки сложного сетчатого или пористого оборудования, помогают эффективно отогревать двигатели автомобилей в зимнюю пору.

Пыли − нет! Обеззараживающая струя пара приведёт в порядок множество приборов и обеспечит их бесперебойную работу

Если ещё не так давно можно было встретить мощные парогенераторы на твердотопливные генераторы, работающие на дровах, к примеру, генератор пара Перевалова, то сегодня большинство умельцев отдают предпочтение моделям, работающим от электричества. Ведь нет ничего проще, чем просто подключить прибор к розетке. А найти старый чайник или пароварку для человека, поставившего перед собой цель − собрать прибор своими руками, не составит труда.

И это тоже пароочиститель, но работать с ним можно разве что, если нужен отправитель для одежды. Для серьёзных работ он не подойдёт

По мощности принято разделять приборы на промышленные и бытовые. Первые требуют подключения к специальным сетям с мощностью 380 В. А бытовые, как этого и следовало ожидать, работают от электророзетки на 220 В. Нагревать воду такая паровая печь может тоже по-разному. Рассмотрим основные типы таких систем:

  1. Индукционные паропреобразователи. Подобное оборудование работает за счёт преобразования электромагнитного поля. Резервуары эти чаще всего используются на промышленных предприятиях, чаще всего саунах. В этом случае получается достаточно лёгкий и чистый пар.
  2. Электродная паровая печь. В таких печах нагревательным элементом выступает электрод. Пар тоже получается очищенным от примесей, в нём нет никаких примесей, а также разных взвесей.
  3. Электрические. Устройство чем-то напоминает электрический чайник. Здесь тоже присутствует ТЭН. Мощность может быть разной, обычно от 4 кВт.
  4. Печной. Работает за счёт нагрева теплоносителя. Это могут быть дрова, уголь.
  5. Ультразвуковой. В этом случае устанавливается специальный ультразвуковой прибор, который производит колебания заданной частоты. В этом случае образуется своего рода испарина, которая выпаривается в воздух. Ультразвуковой парогенератор при желании можно тоже сделать своими руками.

Конструкция

Использование данных приборов в бане будет стоить гораздо меньше, чем строительство печи- камина и поддержание её технического состояния. Дело в том, что электропарогенератор необходимо только закрепить в нужном месте и включить в электросеть. Есть твёрдотопливные варианты, которые работают на дровах (генератор пара Перевалова ), где емкости с водой находятся непосредственно под воздействием пламени. При этом, во всех вариантах для подачи пара не используются никакие двигатели , так как вода, преобразуясь в пар, под высоким давлением будет выходить наружу сама.

Чтобы понять, как сделать самодельный парообразователь , необходимо разобрать из чего он состоит.

Классический электрический вариант включает в себя:

  • канал для притока воды;
  • рабочий блок, где будет происходить кипячение воды;
  • модуль испарения.

Конечно, можно приобрести готовые модели, а не делать самому. Однако цена таких вариантов будет весьма значительной. Чтобы собрать самодельный вариант, можно использовать некоторые вышедшие из строя бытовые приборы, они имеются практически в каждом хозяйстве и в этом случае могут получить вторую жизнь.

Что понадобится для изготовления?

1. Прежде всего для парогенератора нужна емкость вместительностью от 5 литров (для перегонного куба до 20 л). Это может быть:

  • или пароварка, которой понадобится минимальная переделка. Это почти идеальный вариант, поскольку крышка у нее герметичная и уже есть предохранительный клапан;
  • , которую придется переработать более основательно;
  • . Над ней также придется потрудиться;
  • . Емкость, подходящая лишь в том случае, если других вариантов нет. Здесь придется, кроме установки клапанов, придумать еще надежный вариант герметизации крышки с кастрюлей.

2. Барботер. Таковым может служить сантехнический сильфон из магазина или изготовленный собственноручно из трубки сечением 15 – 22 мм длиной 20-40 см. В трубке делают пропилы через каждый сантиметр либо сверлят отверстия.

Это нужно для того, чтобы пар мог вырываться из этих щелей и равномерно по всему периметру бака нагревал бражку. Трубку скручивают полукольцом, располагая открытый конец примерно посредине куба на высоте 4-5 см от дна.

Для сооружения парогенератора своими руками потребуется скороварка или иная посуда литров на 20-25 (в зависимости от объема перегонного куба) или больше с герметичной крышкой. В качестве генератора пара можно использовать алюминиевый или нержавеющий молочный бидон, эмалированную кастрюлю, бак из нержавейки. Главное условие – она должна герметично закрываться.

Внутреннее устройство парогенератора аналогично электрочайнику – встроенный ТЭН с возможностью регулировки нагрева устанавливается вблизи дна и контактирует с налитой в сосуд водой, непосредственно передавая тепло жидкости. Этим достигается максимальная эффективность использования мощности нагревателя.

Конструкцию необходимо дополнить предохранительным клапаном в крышке сосуда, штуцером для выхода пара и трубкой визуального контроля уровня воды. Термометр тоже желательно установить на уровне крышки. Хотя вода кипит всегда при 100 С, но знать, сколько времени осталось до процесса максимального паровыделения, необходимо для своевременной регулировки мощности нагревателя.

Клапан сделать необходимо по той причине, что сусло и змеевик, находящиеся на пути пара, создают приличное гидродинамическое сопротивление и давление внутри парогенератора может увеличиться довольно быстро, если не сказать стремительно. Это грозит нешуточными неприятностями в виде сорванной крышки, вырванного трубопровода или взрыва испарителя. Наличие клапана превращает сделанный парогенератор для самогонного аппарата своими руками во вполне безопасное устройство.

Клапан можно купить на тех же специализированных сайтах или в хозяйственных магазинах. Рассчитан он должен быть на давление процентов на 30 выше атмосферного. Избыточного давления в 0,3 атм. вполне достаточно для перегонки любого вида сусла.

Клапан монтируется в крышку парогенератора и герметизируется фум лентой или силиконовыми прокладками, в зависимости от конструкции штуцера. Рядом с ним устанавливается и другой штуцер – для подсоединения паропровода. Он должен быть оборудован резьбовым соединением для накручивания соединительного шланга, ведущего к перегонному баку. Вариантов установки штуцера паропровода есть два – в крышке и в верхней части стенки, ниже среза на 2-3 см. единственное условие – он всегда должен находиться выше уровня залитой в испаритель воды.

В крышке необходимо предусмотреть клапан и штуцер

Наилучшим паропроводом для сделанного своими руками парогенератора служит металлический гофрированный шланг для подключения газа. Но можно использовать и нержавеющую или медную трубку, гибкие армированные шланги гидравлических машин (РВД). Последний вариант приемлем, но перед прямым использованием их нужно пропарить на холостом ходу, чтобы устранить запах резины, а использовать можно только новые рукава, бу ни в коем случае. Но это вариант резервный, газовый металлорукав – оптимальный выбор.

Переоборудованию подлежит и перегонный куб. Снизу, на расстоянии 2 см от днища необходимо вмонтировать резьбовой штуцер. С внешней стороны к нему будет подсоединяться паропровод, а с внутренней – свитая спиралью перфорированная трубка для выхода пара. Два-три витка спирали вполне достаточно.

Внешний виток проходит по периметру сосуда, внутренний – поближе к центру. Перфорация выполняется только в верхней части трубки в виде просверленных отверстий диаметром 1-2 мм или прорезей, как удобнее. Расстояние между отверстиями – 1-2 см. Выходящий из них пар должен захватывать как можно больший объем жидкости (сусла). Внутренний паропровод (барботер) изготовляется из того же газового шланга, медной или нержавеющей трубки диаметром 10-20 мм. Алюминий здесь использовать нежелательно.

Принцип работы различных функций

Производители предлагают различные функции электроутюгов для обеспечения удобства глажки. Перечислим основные:

  • автоматическое отключение и терморегулятор;
  • подача пара;
  • работа без регулятора;
  • система против образования капель;
  • отпаривание в вертикальном положении.

Рассмотрим по отдельности каждый вид.

Автоматическое отключение и терморегулятор

Отключение утюга в автоматическом режиме необходимо в целях пожарной безопасности. В конструкции находится нагревательный элемент. Чтобы не допустить возгорания, предохранитель отключает систему, если она находится:

  • 30 секунд в горизонтальном положении без использования;
  • около 10 минут без движения вертикально.

Указанные параметры приняты за стандарт безопасности. Основной принцип работы терморегулятора – подбор требуемого режима глажки разных по типу тканей. Это переключатель, при повороте которого выбирается заданное значение нагрева. По его достижению терморегулятор размыкает цепь, подача тока прекращается. Спустя несколько минут процесс возобновляется, нагрев продолжается.

Подача пара

Управление подачей пара осуществляется двумя кнопками. Первая осуществляет поступление пара через отверстия в подошве. При нажатии порция воды нагревается, превращается в пар, который подается к основанию. Если нажать на вторую кнопку, вода поступает к носику и разбрызгивается по ткани. Функция удобна при обработке сильно мятой одежды или белья и помогает тщательно разгладить все складки. В некоторых моделях используется функция парового удара (усиленная струя пара), которая помогает обработать плотную ткань со складками.

Если использовать неочищенную воду из-под крана, это приводит к образованию известкового налета на поверхности нагревательных элементов. Вода более жесткая по своему составу быстрее снижает эффект от нагрева и может привести к неисправности ТЭНов. Нужно следить за появлением ржавых пятен, частичек накипи при использовании бытового прибора. Своевременная очистка нагревательных элементов продлит срок службы.

В дорогой технике есть система фильтрации, которая обеспечивает подачу уже очищенной воды. Единица измерения подачи пара – граммы за 1 минуту. Средний показатель непрерывной подачи – 10-150 грамм/минуту. Если ткань не пересушили перед глажкой, достаточно 30 грамм за 1 минуту.

Работа без регулятора

В некоторых моделях применена функция бытового прибора с отпариванием без регулирования градусов и подачи пара. Производители предлагают пользователям гладить разные типы тканей (шелк, хлопок, лен, шерсть и т.д.) не задумываясь о переключении режимов глажки. Такие модели подходят для тонких тканей, где нет необходимости высоких значений нагревательного элемента. Для плотных изделий модели без регулирования температурного режима лучше не использовать.

Система против образования капель

При парообразовании есть вероятность вытекания из отверстий на подошве капель воды. Причиной этого является инертность – изделие должно нагреться, чтобы набрать нужный режим. Если не все количество жидкости использовано при глажении, противокапельная система не позволит вытечь оставшейся воде из емкости после выключения. При включенном в сеть бытовом приборе она предотвращает от лишних капель на ткани.

Отпаривание в вертикальном положении

Очень удобно обрабатывать вещи горячим паром, не снимая их с вешалки в вертикальном положении. Заметим, контакта подошвы с тканью при таком процессе нет. Применяется такая функция для разглаживания изделий из ткани, которую нельзя выгладить при непосредственном контакте с нагревательным элементом.

Подобрать по характеристикам подходящую модель нужно с учетом следующих правил:

  • шнур изделия до 2 метров, в оплетке, лучше на вращающемся шарнире;
  • следует приобретать бытовой прибор с температурной настройкой большого диапазона;
  • оптимальный вес от 1.5 кг, более легким труднее будет разглаживать ткань.

Какую модель утюга выбрать для использования в быту? На этот вопрос мы постарались ответить, рассмотрев основные принципы работы и устройство основных модификаций.

Парогенератор: характеристики и конструкция

Размеры и вес этого аппарата не велики: его можно установить в любом месте даже небольшой парной. Перенести его сможет один человек. Состоит парогенератор из следующих элементов:

  • камера испарения;
  • сопло;
  • нагревательные элементы (ТЭНы);
  • ароматизатор.

Такая конструкция у простейшего устройства для производства пара. Схема парогенератора более сложного состоит из (дополнительно):

  • панели управления (выносной элемент);
  • температурного датчика;
  • паропровода (в случае установки вне парной);
  • водопроводной трубы с запорным вентилем;
  • сливной трубы;
  • ручного или автоматического дренажного клапана;
  • кабеля электропитания.

Материал камеры испарения должен обладать термостойкостью (выдерживать температуру до 5000 °С). Для небольшого помещения (до 4 м²) парогенератор может служить отопительным оборудованием.

Как сделать своими руками парогенератор для бани из газового баллона

Такой тип сборки наиболее популярен среди умельцев. Во-первых, сам по себе баллон выполнен из качественного листового железа. Найти такой практически невозможно. Металл выдержит практически любую температуру, он устойчив к перепадам давления. Как сделать парогенератор своими руками из газового баллона, можно посмотреть в этом видео.

Watch this video on YouTube

Какие инструменты и материалы нужны для работы

Сварные швы баллона выдерживают достаточное давление. Металл не боится коррозии, устойчив к высоким температурам. Подготовка баллона состоит из важных этапов: освобождение от остатков газа и паров (о чём мы говорили выше), спил верхней части и обработка торцов.

Для работ нам потребуются следующие слесарные инструменты: сварочный аппарат, рулетка, болгарка, крепежи, изолента, дрель, свёрла, ножницы по металлу и ключи

Выбор и подготовка ёмкости для парогенератора

Почему именно газовый баллон – поясняем. Диаметр его основания универсален и подходит для подбора нагревательного элемента от обычного электрочайника. ТЭНом в этом случае служит нагревательное дно. Что уже само по себе является новаторским решением, так как экономит деньги и время на монтаж иной нагревательной системы.

Перед началом монтажных работ баллон необходимо освободить от воды и высушить! Все сварочные работы следует проводить только после того, как вы полностью убедились в отсутствии любых газовых паров. Принюхайтесь, баллон должен быть полностью свободен от запаха пропана.

Вот таким в итоге может получиться ваш парогенератор. Не забудьте придумать ручку для его переноски

Установка нагревательных элементов

Нагревательные элементы – важнейший компонент любого парогенератора. Главное правило, если вы используете ТЭНы, а не нагревательную поверхность как таковую (некоторые модели электрочайников имеют ТЭН под дном), они не должны касаться ни днища, ни стенок.

Обычно для крепления ТЭНа специально высверливается отверстие немного выше дна, не менее 1 см. Вода должна заливаться ниже уровня ТЭНов

Расстояние важно выдерживать, в противном случае дно может прогореть и повредиться. Мы советуем использовать как минимум две изолирующие шайбы со специальными термостойкими силиконовыми прокладками. Не забудьте предусмотреть клапаны для слива и подачи воды

В некоторых конструкциях для обеспечения нагнетания жидкости используют дополнительную ёмкость, как правило, большего объёма, либо подключают её к централизованным сетям

Не забудьте предусмотреть клапаны для слива и подачи воды. В некоторых конструкциях для обеспечения нагнетания жидкости используют дополнительную ёмкость, как правило, большего объёма, либо подключают её к централизованным сетям.

Выбор ТЭНа зависит от объёма воды и планируемой нагрузки на агрегат. Выбирать устройство по мощности следует из расчёта на каждые 10 л жидкости 3 кВт ТЭН.

Монтаж дополнительных элементов

Для надёжной фиксации кранов и автоматики используются специальные крепёжные элементы. Они располагаются в верхней части парогенератора. Это заправочный, сбрасывающий давление и шаровой кран, а также сгоны.

Сливной клапан для парогенератора

Все эти элементы должны быть подобраны самым тщательным образом, так как они отвечают на обменные процессы баллона. Неправильная установка, не в том порядке либо не на той высоте может привести к некачественной работе оборудования.

Доработка клапанов

Если вы используете газовый баллон, то, скорее всего, у вас остался латунный клапан, который вполне может использоваться в работе парогенератора. Его легко можно превратить в шаровой вентиль. Для этого клапан разбирается, вынимается штырь, нарезается на него резьба, вкручивается вентиль. Такая конструкция потребуется для отбора потоков пара.

Однако можно воспользоваться и такой самоделкой – альтернативный вариант сливного клапана

Проверка безопасности работы парогенератора

Главным условием работы парогенератора является правильный нагрев и подача воды

Для этого на каждом этапе важно контролировать процесс. Именно поэтому большинство самодельных парогенераторов снабжено специальными автоматическими системами контроля. Один из самых необходимых – манометр

Он помогает отслеживать данные о температуре, а также давлении

Один из самых необходимых – манометр. Он помогает отслеживать данные о температуре, а также давлении

Важно организовать контрольную цепь: при нагнетании определённого давления отключается нагревательный элемент

Сооружаем парогенератор сами: два проверенных способа

Но для многих электрический парогенератор для бани – сродни пару из открытого электрочайника. Таковые, считающие себя истинными ценителями настоящей русской бани, сооружают парогенератор для бани своими руками, не отделяя его при этом от печи. И пар получается действительно на славу, без какого-либо электричества!

Парогенератор в печи – проще простого!

Итак, первое, что нужно сделать – это увеличить инертность самой парилки. Самый простой способ – увеличить массу камней, и если в вашу печь влезает не более 60-80 кг, то можно сделать дополнительное корыто из оцинкованной сетки. Установите его прямо на печь. Далее следуйте такой инструкции:

  • Шаг 1. Уложите нижний слой камней.
  • Шаг 2. Установите паровые пушки.
  • Шаг 3. Избавляемся от жесткого инфракрасного излучения от металлических поверхностей – по возможности обложите печь кирпичом. Трубу с экономайзером закройте листами магнезита, предварительно повесив их на каркас. Для этого сделайте дюралевые заготовки и привинтите на каркас листы так, чтобы между ними остались щели – для конвекции.
  • Шаг 4. Доложите еще камней, чтобы путь к излучению был полностью перекрыт.

Вот как это выглядит на фото:

Полноценный парогенератор – из подручных средств

Вот еще один способ сделать парогенератор для бани своими руками:

  • Шаг 1. Раздобудьте пустой газовый пропановый баллон – такого объема, какой вам нужен.
  • Шаг 2. Выпустите из баллона абсолютно весь газ и аккуратно снимите латунный клапан.
  • Шаг 3. Вымойте внутреннюю часть с помощью моющего средства для посуды – до тех пор, пока полностью не исчезнет запах газа.
  • Шаг 4. Теперь баллону нужно дать хорошо высохнуть.
  • Шаг 5. В нижнюю часть баллона врезаем ТЭНы (по 3 кВт на 10 л воды). Их крепление должно быть рассчитано на возможность выдержать не менее 6 атмосфер и не быть закрученным «намертво» – когда ТЭНы перегорят, их нужно будет поменять.
  • Шаг 6. В верхней части баллона поставьте 4 трубки со специальной резьбой для приборов автоматики. Туда же – клапан для сброса давления и клапан заправки водой.
  • Шаг 7. Сбоку баллона, на расстоянии 10 см от самой верхней точки, приварите трубку с шаровым краном – он будет открываться при заполнении парогенератора водой. Как только с него потечет вода, значит, уровень уже достиг максимума.
  • Шаг 8. Теперь латунный клапан баллона нужно доработать: распилите его пополам. Уберите верхний стержень и рассверлите отверстия диаметром 15 мм. Далее нарежьте резьбу.
  • Шаг 9. Накрутите шаровой кран для отбора пара.
  • Шаг 10. Приобретите стрелочные манометры для контроля за давлением и температурой. Соедините эти приборы последовательным образом, чтобы при любой опасности отключался нагрев.
  • Шаг 11. Разместите готовый парогенератор в отдельном сухом помещении возле парилки. А чтобы не образовывался конденсат, длину паропровода до парной сделайте минимальной.

И последнее: к процессу установки парогенераторов в баню есть серьезные требования по безопасности – едва только произойдут малейшие отклонения от нормы, прибор должен автоматически отключиться

В общем же, чтобы правильно установить такую технику в парную, не обязательно вызывать даже специалиста – вы волне справитесь сами, важно только правильно прочитать инструкцию

Вот и все! Этого домашнего парогенератора достаточно, чтобы без проблем достичь в парилке высокой влажности – а это уже есть режим настоящей русской бани, с ее мягким паром и насыщенным влагой воздухом.

Советы

Перегоняя брагу на самогонном аппарате с использованием парогенератора, стоит следовать нескольким несложным советам:

  • После закипания воды температуру нагрева жидкости нужно снизить до 85-90 С°, так как перегонка не нуждается в объемах пара, выделяемых при интенсивном кипении. Таким образом, прогревание сусла проходит более равномерно, что способствует улучшению дистилляции.
  • После окончания перегонки нагрев в устройстве отключается, но демонтаж, перемещение или снятие крышки с емкости нужно проводить не ранее чем через 25-30 минут. Это даст возможность остыть металлу и предохранит от ненужных ситуаций, связанных с ожогами или ошпариванием.
  • Если в баке не установлена система автоматической подачи воды, нужно следить за ее уровнем, не допуская ее снижения ниже 1/4 от исходного количества. Сухие ТЭНы сгорают практически моментально.

Есть несколько нюансов, которые необходимо знать, поскольку они могут оказать влияние на качество алкоголя.

Маленькие хитрости:

  1. Главное в парогенераторе — это то, что он не должен пропускать пар. По этой причине стоит следить за герметичностью конструкции. Поскольку скороварки и пароварки отличаются плотным соединением с крышкой, их используют чаще всего.
  2. Барботер, или шланг для газа, просто обязан иметь гибкую муфту, а еще он должен быть сделан из материала, который не вступает в контакт со спиртами и другими веществами. Поскольку в процессе окисления в брагу могут попасть ионы металла, они изменят вкус напитка.
  3. Если на скороварке, кастрюле или другой емкости для парогенератора отсутствует опция подключения к электросети, ее придется оснастить тэнами. Тэны прикручивают с двух сторон, что поможет контролировать процесс кипения воды.
  4. Стоит регулировать давление в парогенераторе, спуская его с помощью клапанов. Такими клапанами оснащена скороварка.
  5. Барботер придется немного модернизировать. На нем делают надпилы или одно отверстие, затем шланг укладывают на дно куба. Это значит, что пар будет идти не прямым потоком, а постепенно, минуя шланг.

Если сделать все правильно, то густая брага больше не будет пригорать, а алкоголь не придется выливать.

Чем же хороша баня?

  1. Из-за высоких температур с потом выходят шлаки и токсины.
  2. С помощью веника и бассейна или водоема с холодной водой после бани можно вернуть бодрость и силы, потраченные за трудную рабочую неделю.
  3. В бане вы сможете очистить тело от старой кожи и грязи, от которой вам не избавиться в обычной ванной.
  4. Профилактика болезней легких и ангины.
  5. Сауна и баня помогут избавиться от лишних килограммов.
  6. Поможет сохранить здоровыми кожу и волосы.

«Но баню возможно сделать только в частном секторе» – скажете вы. «Ведь баня – это обязательно каменная печь, наливая воду на раскаленные камни в которой, мы и получаем горячий сырой пар – отличительную черту бань и саун. А в квартире, как ни старайся, не уместить печку-каменку!»

Спешим вас обрадовать! Современные технологии все сильнее и сильнее расширяют наши границы, и если раньше сауна в квартире была чем-то на гране фантастики, то сейчас, когда изобретен парогенератор, домашняя баня – вполне реальная затея.

Как сделать электрический парогенератор для бани

Несмотря на простоту устройства, парогенератор заводского изготовления стоит достаточно дорого: средняя стоимость составляет около 1000 USD, а у некоторых моделей она может достигать и 10 тыс. Такое положение дел побуждает взяться за изготовление аппарата самостоятельно. Вот что для этого понадобится:

  1. Шаровые краны, рассчитанные на высокую температуру.
  2. ТЭН (можно несколько).
  3. Термостойкие прокладки — по 4 шт. на каждый ТЭН.
  4. Шланг-паропровод.
  5. Манометр.
  6. Предохранительный клапан.
  7. Сгоны, диаметры которых соответствуют присоединительным диаметрам приборов и арматуры.
  8. Ёмкость, рассчитанная на высокое давление. Для парной средних размеров подойдёт баллон из-под газа, для маленькой — скороварка. Вообще, объём парогенератора следует подбирать из расчёта 10 л на каждые 3 кВт потребляемой мощности. При этом нужно учитывать, что максимально допустимая мощность для самодельного устройства составляет 5 кВт.

Если используется баллон, его нужно подготовить:

  • аккуратно вывинчивается клапан;
  • ёмкость заполняется водой (этой действие позволяет полностью удалить остатки взрывоопасного газа);
  • затем баллон тщательно промывается изнутри водой с добавлением моющего средства.

Для работы нужны будут инструменты:

  • сварочный аппарат;
  • дрель;
  • гаечные ключи;

Понадобится и набор слесарных инструментов.

Виды и типы

Такие устройства могут иметь ручную и автоматическую заливку воды. Автоматическая заливка предусматривает подключение парогенератора к центральному водоснабжению. Современные парогенераторы в своём большинстве оснащены именно автоматической системой, которая будет сама осуществлять контроль за температурным режимом в парной. А также они могут быть керамическими и металлическими.

Существует два типа парогенераторов:

  • Промышленные приборы с напряжением от 220 до 300 вольт. Такие устройства обычно используются в больших саунах и банях общественного назначения.
  • Бытовые паровые пушки имеют мощность от 4 до 16 киловатт и предназначаются преимущественно для домашних небольших бань и саун.

Для парной площадью 10–13 м3 можно использовать паровую пушку на 8–9 кВт. В помещении более 15 м3 рекомендуют устанавливать приборы на 12 кВт. Для маленькой парной до 5 м3 будет достаточно сделать парогенератор мощностью в 5 кВт.

Приборы, которые имеют мощность более 9кВт, имеют трехфазную систему подключения.

Парогенераторы могут иметь три вида нагрева воды:

  • Электродный. В этом случае ток, проходящий по электродам сквозь воду, нагревает её до определённой температуры. Такой нагреватель имеет простую конструкцию (в качестве электродов выступают обычные стержни из металла) и не перегревается, так как без воды работать просто не будет. Но так как электроды со временем имеют свойство растворяться, то их придётся периодически менять.
  • ТЭНы. Для нагрева воды используются устройства различной степени мощности.
  • Индукционный. Нагрев воды происходит таким же образом, как и в микроволновой печи. В этом случае осуществляется быстрый нагрев воды, так как переменное электромагнитное поле позволяет нагреть сразу всю ёмкость, в которой находится жидкость.

Разнообразные опции

Вот чем оснащены самые практичные модели парогенераторов:

  • блок подготовки воды;
  • система очистки резервуара;
  • функция ароматизации пара (имеется специальный контейнер, в который нужно капнуть некоторое количество ароматического масла);Эфирные масла для ароматизации пара
  • пульт дистанционного управления;
  • электронный модуль управления, при наличии которого парогенератор может работать автоматически (пользователь задаёт желаемую температуру, периодичность подачи пара и пр.);
  • дисплей, на котором отображается информация о режиме работы и о запрограммированных установках.

Для справки: часто парогенераторами называют устанавливаемые на металлических банных печах конструкции, призванные заменить собой каменку. Они могут иметь вид батареи из пластин, стакана с воронкой, заполненного дробью и металлическими обрезками и т.д.

Как самому сделать парогенератор для самогонного аппарата – нюансы

Для такой разновидности парогенератора подходит посуда из эмали или цинка. Оптимально применять для создания устройства скороварку, так как в ней уже интегрирован ТЭН. Более того, её отличает отменная герметичность. В процессе создания пароустановки для самогонного аппарата необходимо оснастить устройство клапаном предохранения. Такой элемент требуется, чтобы стравливать избыточное давление в резервуаре. Кроме того, понадобится зафиксировать штуцер, необходимый для выведения пара.

Для осуществления контроля содержания воды в резервуаре требуется монтировать трубку (гофрированный шланг из металла). Чтобы контролировать температурные показатели нагрева, рекомендовано воспользоваться термометром. Относительно перегонного куба, то в данную составляющую конструкции необходимо монтировать штуцер, заранее просверлив внизу отверстие. К нему подключают отвод пара и перфорированную трубу, которая закручена по спирали. Благодаря ей происходит выведение пара.

Генератор пара для самогонного аппарата ФОТО:  gradusinfo.ru

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
