Дымоход для газового котла: нормы и требования к монтажу, сравнительный обзор видов

Из какого материала

Дымоход для газового котла в частном доме можно сделать из разных материалов. Основное требование — стойкость к химически агрессивным веществам, неспособность пропускать газы. Традиционно используют несколько материалов. О достоинствах и недостатках,особенностях сборки каждого из них поговорим подробнее.

Кирпичный дымоход

Сегодня это уже не самый популярный тип дымоходов. Он получается тяжелым, при большой высоте требует наличия фундамента. Кроме того кладка кирпичного дымохода занимает немало времени.

Вместе с тем, этот вид дымовых труб обладает рядом отрицательных качеств. Первое — внутренние стенки его негладкие, что способствует скоплению сажи, ухудшает тягу. Второе — кирпич — гигроскопичен. Потому стекающий по стенкам конденсат впитывается, что способствует быстрому разрушению.

Устройство кирпичного дымохода для газового котла с вставкой металлической гильзы

Чтобы решить эти проблемы внутрь кирпичного дымохода вставляют гладкую трубу подходящего диаметра. Обычно это труба из нержавеющей стали или асбеста

При строительстве такого комбинированного дымохода необходимо уделить внимание следующим вещам:

• Стыки трубы-вкладыша надо делать герметичным. Если это обычные или сендвич-трубы из нержавеющей стали, все происходит стандартно — дымоход собираем по конденсату. Если вкладыш сделан из асбестоцементных труб, придется позаботиться о герметичности стыков. Причем замазать стык цементом — не вариант. Такое соединение никак не является герметичным — конденсат будет впитываться. Придется придумывать герметичные хомуты, использовать гидрофобные (водоотталкивающие) составы. Причем они должны быть еще и химически стойкими. Как вариант, можно рассмотреть промазывание стыков жаростойкими герметиками с температурой эксплуатации порядка 200°C.
• Для того чтобы конденсат образовывался как можно меньше, трубы (даже внутри кирпичного кожуха) лучше утеплить. Для этого желательно использовать утеплитель, который не боится намокания.
• Внизу к трубе-вкладышу обязательно должен быть пристроен конденсаотосборник. Доступ к нему должен быть свободным.

Если сделать дымоход для газового котла по этим правилам, то даже при обильном выделении конденсата с ним легко будет справиться.

Нержавеющая сталь — одностенные трубы и сендвич

Современные газовые котлы устроены так, что температура дымовых газов на выходе не очень высокая. Потому конденсат образуется всегда. При хорошей тяге большая его часть улетает в трубу, при хорошем утеплении оставшаяся часть испаряется. Так и получается, что в конденсатосборнике жидкость присутствует не всегда. Но сам конденсат образуется при работе газового котла все время. Когда-то в большем количестве, когда-то в меньшем. В связи с этим, требования к нержавеющей стали для дымохода высокие: она должна выдерживать длительный контакт с едкими веществами. Этим требованиям отвечает в основном пищевая нержавейка. Да, она стоит немало, но только она будет служить годами.

Строение сендвич-трубы

Теперь о том, делать дымоход для газового котла из одностенной трубы или из сендвич-труб. Для того, чтобы конденсат образовывался в минимальных количествах, желательно чтобы дымоход не остывал. То есть, его надо утеплять. И хоть сендвич-дымоход имеет прокладку из утеплителя, при наружной прокладке (на улице) его тоже лучше утеплить — дольше прослужит, лучше будет тяга. Но в данном варианте потребуется меньше утеплителя — один слой, тогда как обычную трубу, возможно, придется оборачивать двумя или даже тремя слоями. Так что затраты на обустройство дымохода из одно-стенной нержавеющей трубы и сэндвичей будут сопоставимы. Просто в первом случае придется использовать большее количество утеплителя, во-втором меньшее.

Основные правила установки дымохода

Установку газового котла следует проводить только когда соблюдаются все правила установки дымохода.
Необходимо соблюдать правильность подбора параметров дымохода, от которых зависит и дальнейшая работа газового котла.
Важно, чтобы все монтажные работы выполняли высококвалифицированные работники, соблюдая при этом все правила пожарной безопасности.
Необходимо следовать всем рекомендациям производителя.
Необходимо выбирать диаметр дымоходного канала такого же диаметра, как у самого устройства или возможно немного больше.
Воздушный поток в дымоходном канале должен иметь скорость 10-25 метров в секунду (НПБ-98).

Дымоход для газового котла в частном доме: основные требования СНиП 2.04.05-91

Мероприятия по устройству дымохода для газового котла, начиная со стадии проектирования и заканчивая непосредственно монтажом системы, должны соответствовать требованиям действующей нормативной базы, так как неправильная установка и эксплуатация газового оборудования ставит под сомнение безопасность людей, пользующихся газовыми установками.

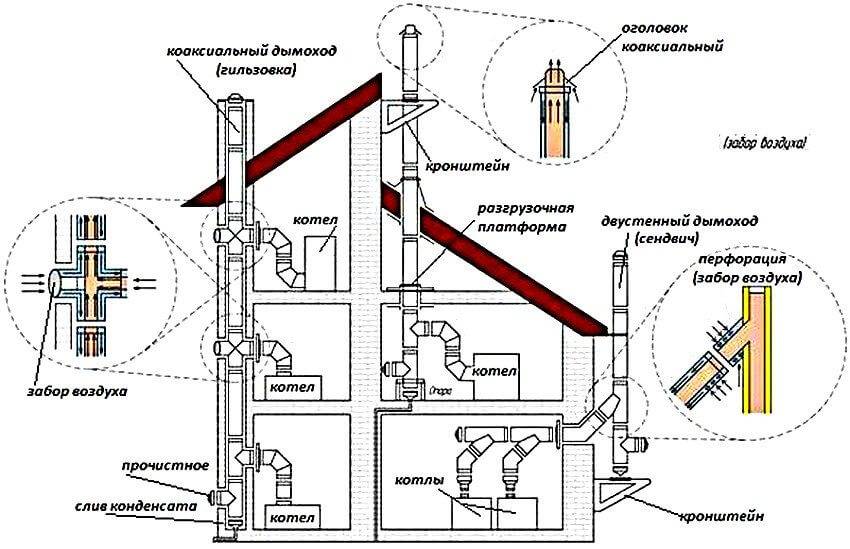

Основные элементы конструкции дымохода:

• газоход — канал, выходящий из котла в трубу дымохода, соединяется переходником;
• трубы дымохода;
• ревизия — крепится к низу дымоотводного ствола и служит для прочистки канала от продуктов горения и удаления излишней влаги;
• крепежные элементы (кронштейны, хомуты) — служат для крепления к стене;
• другие комплектующие для устройства системы.

Требования к дымоходу при установке газового котла.

Как правило, расположение газового котла в частном доме планируют на нижнем этаже в отдельном помещении (котельной). Все элементы отопительной системы должны быть соединены между собой строго герметично. Основные правила установки дымоходов для газовых котлов, регламентирующие технологический порядок, представлены в нормативных актах СНиП 2.04.05-91 и содержат такие требования:

• надлежащая тяга — обеспечивает полное удаление отработанных газов;
• устойчивость к воздействию высоких температур;
• герметичность стыковочных мест — все составные части по всей протяженности системы дымоотвода должны плотно прилегать друг к другу;
• труба в месте прохождения ее через перекрытие должна быть цельной, без стыков;
• конденсатосборник — конструкция этого элемента должна обеспечивать сбор и удаление жидкости;
• если в конструкции есть повороты, в этих местах устраивают люки ревизии для выполнения диагностики состояния дымохода, его прочистки и отвода конденсата;
• длина ответвления трубы в сторону не должна превышать 1 м;
• возможно допустимое число поворотов на дымоотводных трубах — не более 3;

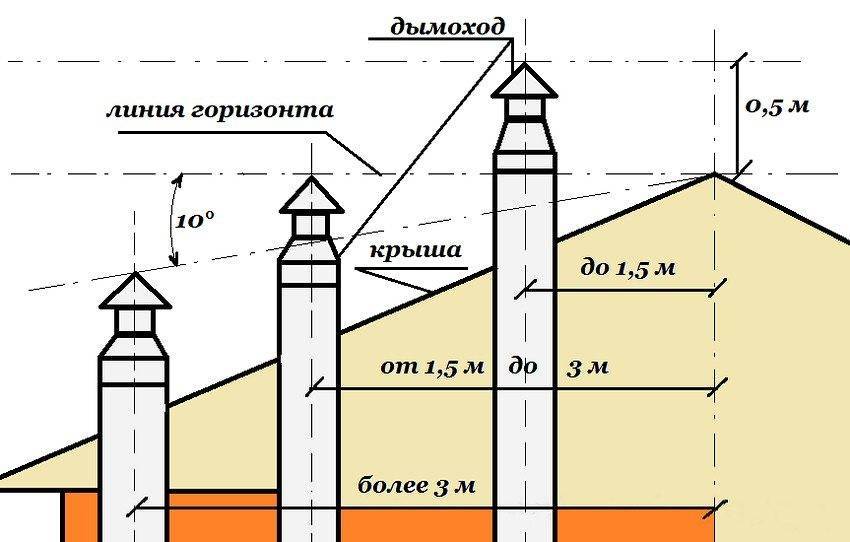

• высота трубы дымохода должна превышать высоту крыши (в самой высокой точке), чтобы обеспечивалась хорошая тяга и не возникала обратная;
• расстояние между дымоотводными трубами и поверхностью, которая выполнена из негорючих материалов может быть не менее 5 см, а если материал поверхности горюч — не меньше 25 см.

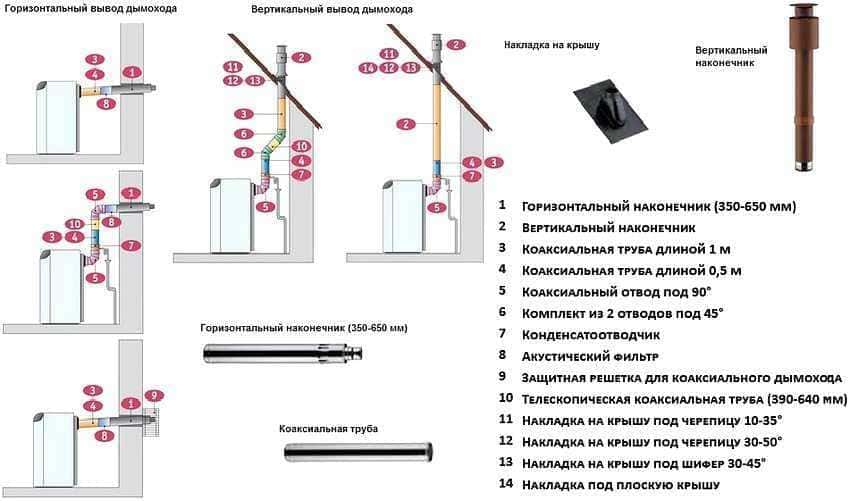

Варианты вывода дымохода газового котла.На заметку! Полная герметичность участков дымохода не позволит раскаленным продуктам сгорания выйти за пределы системы.

Зачем утеплять трубу дымохода

Если труба дымохода для котла охлаждается на холоде, то и температура исходящих газов понижается – а значит, снижается тяга. Эту проблему можно решить, утеплив трубу. Как утеплять, зависит от материала, из которого сделан дымоход:

Кирпичные конструкции штукатурят, а если чердак не утеплен, то используют каменную или базальтовую вату с фольгой сверху;
Керамические дымоходы защищены от холода минватой и керамоблоками, металлические утепляют любыми негорючими материалами;
Сложнее всего с асбестовыми конструкциями – они могут взрываться, если перегреются, поэтому утеплять их надо грамотно и осторожно.

Частые ошибки и рекомендации

Ошибки встречаются нередко. К сожалению, мастера не придают значения мелочам, а таковых в системах дымоудаления котельных нет. Вот только часто встречаемые ошибки, а также рекомендации от специалистов:

• неправильно выбраны параметры дымоотводящей трубы;
• количество поворотов более трех;
• есть длинные горизонтальные участки;
• не проведено утепление на участках, которые проходят по улице или в неотапливаемых помещениях;
• длина дымохода значительная, что создает обратную тягу за счет сильного порыва ветра;
• отклонение верхней части дымохода от вертикали;
• большое сечение дымоходной трубы, за счет чего быстро остывают топочные газы, отсюда снижение тяги;
• подключение вентилятора в газовых котлах с принудительным дымоудалением должно строго проводиться по рекомендациям производителя с учетом параметров самой системы;
• строго придерживаться требований пожарной безопасности.

И еще один вопрос, который волнует владельцев частных домов, как правильно вывести систему за пределы здания. В принципе, на этот вопрос ответ был дан в разделе устройство дымоходов. Конечно, все будет зависеть, какой конструкции труба используется. Если это коаксиальный дымоход, тогда установка проводится горизонтально, все остальные вертикально.

Изготовление и монтаж газохода своими руками

Правила монтажа котельной обязывают исполнителей начинать ее с установки дымоходов и вытяжной вентиляции. Размещение и обвязка газового котла с инженерными системами выполняется во вторую очередь. При этом полипропиленовыми трубами котлы не подключаются.

Вначале определяют диаметр дымохода для газового котла и способ прокладки. Первый параметр обычно обозначен в паспорте котла и в проектной документации на монтаж котельной установки.

Что касается способа прокладки она будет зависеть от конструктивных характеристик дома, помещения топочной, но в случае установки котла с закрытой топкой рекомендуется устанавливать наиболее инновационную систему дымоотвода — сэндвич дымоход тождественного либо большего сечения, чем у котлового патрубка.

Далее по имеющейся схеме установки газоотвода составляют список деталей для монтажа:

• тройник с патрубковым выходом 89 градусов, для соединения горизонтального элемента с вертикальным;
• тройник, с установленным люком;
• блок с конденсатоотводчиком, для сбора конденсата в дымоходе газового котла;
• участок с соединительной муфтой для подключения к выходному патрубку котла;
• гибкий дымоход переходная секция — сэндвич;
• прямые секции – с числом и длиной по схеме дымохода;
• 2 колена с углом отвода 30 градусов требуются для обхода кровли;
• верхний защитный колпак конструкции от воздействия атмосферных осадков;
• стеновые хомуты с кронштейнами;
• конденсатосборник для дымохода;
• опорная платформа, для дымохода газового котла;
• утеплитель или теплоизоляция.

Для внутреннего расположения дымоотводной системы потребуется переходники через конструкционные элементы здания и утеплитель конструкции в точках соприкосновения.

Расчет размеров

Выбор газохода необходимо выполнять только после приобретения котлоагрегата, в противном случае очень сложно подобрать нужные параметры: протяженность, угол поворота, месторасположение конденсатоотводчиков. Отдельные модули дымоотводной системы, возможно, купить в торговой сети.

Для профессионального монтажа газохода желательно сначала выполнить расчет сечения входного отверстия по формуле:
F = (К х N) / (4,2 х √ Н),
где:

• К – расчетный коэффициент дымоотводной системы агрегата, принимается 0.03;
• N – мощность котлоагрегата, обозначенная в технической документации на отопительный котел;
• Н – минимальная высота газохода, установленная расчетным путем заводом изготовителем для конкретной марки котлоагрегата.

После получения площади сечения ее сравнивают с данными устройств имеющимися в торговой сети и при необходимости выбирают ближайший больший вариант. При применении асбестовой трубы, сечение дымоотводящего канала принимается не меньшим 100 мм.

Установка газоходов

1. Подсоединяют к выходному дымоотводному патрубку котлоагрегата проходной элемент, спроектированный для прохода сквозь стенку.
2. На поверхности стенки выполняют разметку согласно данным проходного компонента и делают проем в стене.
3. Выводят дымоотвод из комнаты.
4. Выполняют утепление дымохода от газового котла.
5. Прикрепляют к дымоходу тройник.
6. Выполняют наращивание дымохода, присоединяют новые элементы до расчетной длины.
7. Устанавливают защитный оголовок от осадков.
8. Для закрепления конструкции к стене применяют кронштейны с шагом 2.0 м.
9. Закрепляют все стыковые соединения хомутами.

Подбор дымохода для бани

Для обустройства отопления банного помещения не существует индивидуально разработанной дымоходной системы. Подбирают ее в зависимости от типа котла, вида топлива и конструктивных характеристик помещения. Устройство подобных дымоходов для разных печей практически одинаково. Коаксиальная труба, как правило, изготавливается из высококачественного пластика или алюминия

Во время приобретения подобной системы необходимо обратить внимание на наличие всех перемычек, которые предназначены для того, чтобы не допустить соприкосновения труб

Коаксиальный дымоход не рекомендуется проектировать самостоятельно, поскольку в процессе необходимо учитывать множество различных нюансов. Любая ошибка может привести к нежелательным последствиям, которые обойдутся довольно дорого.

Все рекомендации по грамотному проектированию можно найти в российском СНиПе 2.04.08-87 «Правила безопасности в газовом хозяйстве». Не владея специальными навыками и знаниями, в этих требованиях будет сложно разобраться. Для упрощения можно приобрести полностью готовую систему, в комплект которой входят все необходимые сертификаты. По своей конструкции подобные устройства бывают горизонтальными и вертикальными.

Как сделать и установить дымоход своими руками

Перед теми, кто решил установить дымоотвод, встает логичный вопрос: воспользоваться услугами компаниями или обойтись собственными силами. Все зависит от навыков и умений владельца – если есть сомнения по поводу своих способностей, то лучше оставить это дело профессионалам. Ниже приведены основные пункты, которые понадобятся в случае, если человек решил сделать это самостоятельно.

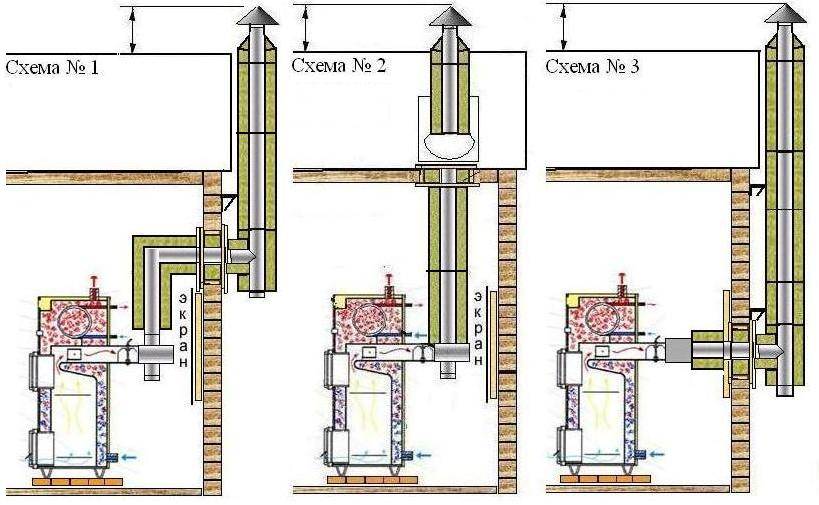

Схемы и чертежи

В этом пункте представлены схемы установки дымоходов разного типа. Здесь можно увидеть их основные элементы, а также основной алгоритм монтажа.

установка дымохода своими руками

Расчет размеров

Для того чтобы провести правильные расчет и замеры для установки дымоходов, достаточно оперировать всего двумя показателями:

• Площадь поперечного сечения;
• Высота канала.

После получения результатов расчет необходимо проверить их соответствие нормативам СНиПа, а также в документации от котла. Высота трубы должна быть в районе 3-5 метров. Диаметр трубы напрямую влияет на тягу агрегата. Расчеты можно производить по мощности нагревателя или по нормативам СНиПа. В первом случае показатель нужно умножить на 5,5, чтобы рассчитать диаметр труб. Во втором – достаточно измерить диаметр выходного патрубка и подобрать размер трубы не меньше получившейся цифры.

Техника противопожарной безопасности

Устанавливать дымоход разрешается в соответствии с требованиями:

СНиП 2.04.05–91У.

ДБН В 2.5-20–200.

НАПБ А.01.001–2004.

Монтаж должны проводить только профессионалы. Сечение дымохода должно соответствовать значению, указанному производителем в инструкции, прилагаемой к котлу.

Требуемая высота дымохода обычно рекомендуется производителем, или она должна превышать 5 метров.

Если имеется горизонтальный участок, его длина не должна превышать один метр.

В конструкции необходимо предусмотреть возможность отвода конденсата, а также очистку дымоотводящего канала.

Как подключить дымоход

Все соединения деталей к патрубку твердотопливного котла выполняются термостойким герметиком, выдерживающим температуру в пределах 1250-1500 градусов.

Когда нет соответствия диаметра дымохода с размером дымоходного выхода, устанавливается переходник, чтобы создать плотный стык.

Как собираются детали

Любые одностенные, а также сэндвич, имеющие утепление, собираются только одним вариантом: «труба вставляется в трубу». Узлы соединения деталей дымохода не требуют установки дополнительных хомутов.

Если конструкция изготовлена из специальной, нержавеющей стали, сборка проводится только по конденсату. В этом случае, конденсат, а также возникающие смолянистые отложения, никогда не попадут наружу, они будут стекать вдоль стенок трубы непосредственно в конденсатоотвод.

Если в дымоходе используется ревизия и установлены тройники, сборка всех деталей выполняется «по дыму». Сборка вертикальных деталей, отходящих от тройника, проводится «по конденсату».

Если необходимо провести гильзовку канала, зазор, образовавшийся между трубой и каналом, должен быть больше 4 см. Он необходим, когда происходит расширение металла при нагревании.

Чтобы детали сэндвич дымохода имели более жесткое крепление, устанавливают заклепки или вкручивают саморезы.

Фиксация дымохода

Труба крепится к стене только специальными материалами.

Одностенная конструкция должен крепиться с шагом крепления 1,5 метра на всех вертикальных отрезках трубы.

Если сэндвич дымоход не имеет опорной конструкции, необходимо обеспечить фиксацией каждый элемент.

Если в системе использован тройник 45–87 градусов, или колено 45–90 градусов, монтаж проводится так, чтобы полностью была исключена нагрузка на поворотные части этих деталей.

Если для монтажа требуется установить дополнительную опору, используют напольную подставку, устанавливаемую под ревизию.

При возвышении дымоходной трубы над крышей больше 1,5 метра, в обязательном порядке под растяжку устанавливается скоба.

Проход сквозь перекрытия

Чтобы сделать проход сквозь стену дома или его перекрытия, необходимо воспользоваться строительными нормами, которые сегодня действуют на Украине.

Если сэндвич дымоход с утеплением проходит через деревянные стены, обязательно устанавливается походная гильза и накладывается еще один слой термоизоляции.

Когда монтируется дымоходная труба сквозь кровлю, строители должны установить специальную дополнительную деталь трубы, так называемую «крызу». Создаётся еще один дополнительный слой, состоящий из пожаробезопасных изоляционных материалов.

Завершающий этап строительства

Когда гильзуется кирпичный дымоход, его верхняя часть закрывается дополнительной деталью — окончанием.

Обычно верхушка трубы закрывается дефлектором или красивым грибком.

Если покрытие крыши здания выполнено из пожароопасного материала, типа битумной черепицы, на вершину дымохода монтируют специальный искрогаситель.

Если в доме установлен газовый котел, категорически запрещается монтаж дефлектора. Согласно действующим нормам, верхняя часть трубы газового устройства держится всегда открытой.

Начало работы дымохода

Еще раз проверить, что около дымохода не находятся горючие или быстро воспламеняющиеся предметы, чтобы не возник пожар.

С деталей снимается защитная плёнка.

Открывается шибер, регулирующий силу тяги.

Условия надёжной работы

Для того чтобы система дымоудаления работала максимально эффективно, необходимо учесть все возможные факторы, которые могут препятствовать идеальной работе твердотопливного котла и правильной циркуляции внутри такого устройства:

Диаметр – один из важнейших параметров, который учитывается при возведении системы отвода отработанных газов. Площадь сечения патрубка твердотопливного котла должна совпадать с сечением дымохода. Идеальная форма – круг, при этом внутренний диаметр должен быть максимально ровным. Даже незначительные выступы внутри способны значительно снизить поток горячих газов и уменьшить тягу.

Высота – этот параметр может быть различным и зависит, прежде всего, от мощности твердотопливного котла. Менее 5 метров высотой дымоход не может быть установлен по правилам.

Для точного расчёта высоты трубы котла, используются сложные формулы, усреднённые показатели для котлов различной мощности приведены ниже:

Мощность (кВт)	Диаметр (мм)	Высота (м)
18	130	7
28	150	8
45	150	9
65	200	10
90	250	11

Чем больше мощность твердотопливного котла, тем выше дымоход, сечение также увеличивается пропорционально мощности котла.

Материал – труба может быть изготовлена из различных материалов, но наиболее подходящими для этой цели является нержавеющая сталь, кирпич и асбестовые трубы:

• Нержавеющая сталь – система дымоудаления из такого материала очень удобна для монтажа. Такие системы представляют собой конструктор из нержавеющей трубы, который собирается после того, как котёл будет установлен.
• Кирпич – материал, который используется для таких целей уже многие годы. Такой материал подходит и для дымохода твердотопливного котла. Недостатком кирпичной системы дымоудаления является его высокая стоимость, процесс монтажа занимает очень много времени.
• Асбестовая труба – дымоход из этого материала идеален в том случае, когда необходимо проложить трубу через перекрытия и крышу строения. Асбест является пожаробезопасным материалом, но имеет существенный недостаток – высокий вес.
• Утепление – такая процедура необходима , чтобы избежать чрезмерного образования конденсата внутри металлической трубы. Обычно комплекты из нержавеющей стали, которые продаются на рынке, имеют двойную конструкцию, заполненную между слоями металла специальным жаропрочным утеплителем. Самостоятельно можно утеплить стальную трубу с помощью кирпичной кладки, внутри которой помещается дымоходная труба. Внутри помещения утеплять металлическую трубу нет необходимости.
• Изгибы – при монтаже трубы в независимости от материала, из которого он изготовлен, используется не более 3 изгибов. Если система дымоудаления, будет иметь большее количество искривлений, то значительно снизится тяга, и скорость движения газов по трубе.

Разновидности вентиляции для работы газонагревательного оборудования

Конвекция может быть естественной и принудительной. Самопроизвольный приток воздуха обеспечивается наличием окон, форточек, дверных проемов и вытяжного короба, выход которого монтируется в помещении с котлом.

Система естественной вентиляции состоит из воздуховода, который соединяет отводы из кухни, котельной и ванной с трубой на крыше. Ширина короба не вычисляется, а подбирается по СНиПам, т.к. для точного расчета необходимо учитывать направление и скорость ветра, атмосферное давление и другие параметры. При мощности котла в 30 кВт потребуется воздуховод шириной 150 мм, при 100 кВт — 230 мм.

Вытяжка монтируется непосредственно над устройством, а трубопровод — за топливной камерой.

Для расчета параметров нагнетателя нужно умножить объем помещения на коэффициенты потерь и смены воздуха. Затраты на сопротивление при прохождении дымохода составляют около 40%, поэтому при параметрах комнаты 4х2х2,2 м мощность вентилятора должна составить не менее 74 м³/ч.

Основные нормативы

Размер и форма сечения

При расчетах площади сечения трубы дымохода во внимание берутся габариты патрубка, который установлен на конкретном газовом котле — дымоход в конечном итоге должен быть по размерам не меньше. К дымоотводной трубе могут присоединяться два котла, но только при условии, что их вводы будут располагаться разноуровнево и на расстоянии от 0,5 м относительно друг друга

В таком случае площадь сечения трубы рассчитывается как суммарная мощность обоих нагревателей, умноженная на 5,5. К примеру, при условии, что мощность одного по паспорту составляет 1 кВт, а другого — 1,4, площадь сечения общей трубы составит (1+1,4) х 5,5 = 13,2 см кв.

Монтаж системы дымохода для газового котла

Форма сечения может быть в виде прямоугольника либо круга. Дымовой поток движется по спирали внутри дымоходной трубы и, наталкиваясь на углы, теряет свою скорость, поэтому круглая форма более предпочтительна, позволяет обеспечить качественную тягу.

Расположение труб

Дымоход должен устанавливаться в вертикальном положении. Допустимое отклонение составляет не более 30 градусов или до 1 метра в любую сторону. В месте подсоединения к дымоходной трубе газового агрегата в обязательном порядке устанавливается вертикальный отрезок, при этом высота участка высота должна составлять от 0,5 м.

Правильно выведенный дымоход для газового котла

Изгибов и всевозможного рода закруглений на дымоходной трубе в идеале не должно быть вообще, но допускается до 3 таких отхождений. Разрешается уклон горизонтальных труб исключительно в сторону, где расположен котел, при этом угол уклона до 0,01 градуса.

Количество зондов

Разрешено не ставить оголовники, если они затрудняют выход дымовых газов. Под каждым из зондов, которые расположены на оголовке, нельзя располагать больше чем 1 трубу, то есть у всех отдельно взятых труб должны быть свои «грибки». Оголовник обязательно должен иметь конусообразную форму.

Правила устройства дымоходных труб, предназначенных для газовых агрегатов

В процессе установки следует обязательно придерживаться целого ряда установленных правил:

1. монтаж выполняется всегда в направлении снизу вверх;
2. конструкция крепится строго вертикально;
3. трубы в высоту не должны достигать более 5 м;
4. исключены малейшие прогибы труб;
5. все стыки, переходы и закругления должны быть тщательно герметизированы с помощью термостойкого герметика;
6. по пути движения дыма не должно быть более 3 горизонтальных переходов длиной более 1 метра;
7. оголовок должен быть расположен над зоной ветрового подпора.

Варианты вывода дымохода

Еще одним важным требованием, которое предъявляется к дымоходной конструкции, — обязательное крепление трубы к примыкающей стене. Идеально ровные участки трубы крепятся на отрезках в 150 см, при этом ее отдельные части между собой закрепляются все без исключения. Для усиления общей надежности конструкции все соединения элементов скрепляются между собой металлическими хомутами.

Правильный дымоход из нержавеющей стали

Дымоходный канал из нержавеющей трубы делается значительно быстрее кирпичного. Среди его преимуществ:

• доступность материала;
• длительный срок службы;
• простота установки.

Фото 3. Дымоход из нержавеющей стали в помещении, легко монтируется, имеет большой срок эксплуатации.

Принцип работы и температура газов

Принцип работы сходен с принципом кирпичного варианта. Благодаря естественной тяге продукты горения удаляются из газового котла на улицу через трубу из нержавеющей стали. Лучше всего трубу вывести наружу через внешнюю стену. Добиться необходимой тяги в нержавеющей трубе можно, подняв дымоход на высоту как минимум 6 метров и обеспечив герметичность стыков.

Температура отработанных газов, достигающая 120 °C, оставляет риск появления конденсата, канал нужно утеплить. Для этого нержавейку обкладывают базальтовой ватой, а сверху обшивают кровельной жестью. Получается сэндвич, который лучше всего способствует нормальной работе системы.

На металлической поверхности конденсат появляется быстрее, чем на любой другой.

Поэтому к числу конструктивных особенностей трубы из нержавейки относится располагающийся внизу выведенной наружу сборник конденсата. Над ним находится секция с ревизией — местом для чистки шахты.

Выше идёт прямая секция сэндвича-дымохода из нержавейки, которая заканчивается колпаком в виде конуса. Если потребуется изменить траекторию трубы из-за архитектурных нюансов здания, необходимо помнить о СНиП. В правилах указано, что:

• протяжённость горизонтального отрезка дымохода перед вертикальной частью не должна превышать в сумме 3 метра;
• шахта может отклониться, чтобы обойти кровельный свес, на 1 м с углом 30° по отношению к оси шахты;
• количество поворотов дымохода не должно превышать трёх, за исключением колен, которые огибают кровельный свес;
• эти и другие требования, как правило, предъявляются инспектором при получении разрешения на подключение котла к газопроводу.

Внимание! При подключении газового котла закрытого типа устанавливается коаксиальный дымоход. Принцип его работы отличается от дымохода из нержавейки, а монтаж имеет особую схему

Труба из нержавейки считается одним из наиболее выгодных вариантов дымоходного канала для газовых котлов открытого типа.

Её главным плюсом можно назвать вероятность произвести сборку и установку самостоятельно без существенных затрат на материалы и инструменты.

В силу прочности и герметичности, а также благодаря простоте в утеплении эффективность работы стальной трубы выше.

Среди минусов дымоходов из нержавейки — внешний вид, который может выбиваться из экстерьера здания. Кроме того, в случае замены газа на другой вид топлива, вместе с котлом, скорее всего, придётся менять и трубу.

Конструкции котлов и вывод дымовой трубы

Конструктивно газовый котёл представляет собой устройство, состоящее из газовой горелки, к которой через форсунки поступает газ, и теплообменника, который нагревается за счёт энергии, получаемой во время сгорания газа. Газовая горелка располагается в топочной камере. Движение тепла происходит при помощи циркулярного насоса.

Помимо этого, современные типы газовых котлов оснащаются различными модулями самодиагностики и автоматики, позволяющими использовать оборудование в автономном режиме

При выборе дымохода обращайте внимание на тип камеры сгорания котла. Именно от её конструкции будет зависеть способ забора воздуха, необходимого для сгорания газа, а вследствие этого и оптимальный тип дымохода

Для разных типов камеры сгорания подходят разные типы дымоходов

Камера сгорания у газовых котлов бывает двух типов:

• открытая — обеспечивает естественную тягу. Забор воздуха происходит из помещения, в котором установлено отопительное оборудование. Отвод продуктов горения осуществляется посредством естественной тяги при помощи дымовой трубы с выходом через кровлю;
• закрытая — обеспечивает принудительную тягу. Забор воздуха для горения топлива происходит с улицы. В редких случаях воздух может забираться из специального помещения, оборудованного приточной вентиляцией. Для одновременного отвода топочных газов и забора свежего воздуха используется дымоход коаксиального типа, который выводится наружу через ближайшую несущую стену.

Зная тип топочной камеры, можно без особого труда подобрать или изготовить подходящий по конструкции дымоход. В первом случае, когда котёл оборудован открытой камерой сгорания, используется обычный тонкостенный или утеплённый дымоход.

Для котлов с закрытой камерой сгорания используется коаксиальный дымоход, который представляет собой конструкцию, состоящую из труб разного диаметра. Труба с меньшим сечением закрепляется внутри трубы большего диаметра посредством специальных стоек. По внутреннему каналу происходит отвод углекислого газа и других продуктов горения, а через промежуток между внешней и внутренней трубой свежий воздух поступает в закрытую топочную камеру.

Способы устройства дымовых труб

По способу устройства дымовые трубы подразделяются на:

• внутренние — дымоходы, выполненные из металла, кирпича или керамики. Представляют собой как одностенную, так и утеплённую двухстенную конструкцию. Располагаются вертикально вверх. Возможно присутствие нескольких колен со смещением на 30о;
• наружные — коаксиальные или сэндвич-дымоходы. Располагаются также вертикально вверх, но дымовая труба выводится наружу через несущую стену горизонтально. После вывода трубы устанавливается поворотное колено на 90о и опорные кронштейны, позволяющие провести монтаж в нужном направлении.

Дымоход может выводиться на улицу через стену в непосредственной близости от котла или традиционным способом через крышу При выборе способа устройства дымохода следует учитывать размеры здания, в котором находится оборудование. Для небольших построек целесообразней использовать внешние дымоходы, так как они позволяют вывести дымовую трубу за пределы помещения.

В остальных случаях следует отталкиваться от личных возможностей. Если позволяет пространство и есть возможность выполнить качественную изоляцию в местах прохода трубы через перекрытия, то внутренний дымоход будет лучшим решением. Особенно если конструкция будет обложена кирпичом или защищена керамическим коробом.

Заключение

Устройство дымоходных труб — ответственный процесс. При ошибках в монтаже возможен выход системы из строя, нанесение серьезного вреда здоровью и даже угроза жизни человека. Также при несоблюдении требований и нормативов потребуется более частая чистка трубы, поскольку на ее стенках в большом количестве будет оседать зола.

Подключенный газовый котел

Поэтому к процессу монтажа, особенно если речь идет о сложной системе дымохода, рекомендуется привлечь квалифицированных специалистов, которые составят отдельный проект, а также проведут все необходимые расчеты, обеспечат бесперебойное функционирование газового оборудования.
